Тускло горит светодиодная лента.
Работает ли ваша светодиодная лента нормально, но на одном конце яркость заметно ниже? Почему тускло горит светодиодная лента? Это часто встречающаяся проблема с низкокачественными светодиодными лентами, и ее основной причиной является падение напряжения. Падение напряжения в основном вызвано чрезмерно большим электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в цепи, или комбинацией того и другого.
Проверьте вашу схему.
Большинство светодиодных лент будут иметь максимальную длину пробега, основанную на потребляемой мощности на фут и дизайне внутренней цепи. Поскольку каждая секция светодиодной ленты должна нести ток для всех «нисходящих» сегментов светодиодной ленты, слишком длинное подключение светодиодной ленты будет превышать номинальную мощность для секций светодиодной ленты, ближайших к источнику питания.
Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причиной снижения напряжения является внутреннее сопротивление в медных следах печатной платы.
Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов с недостаточной толщиной также может привести к чрезмерному падению напряжения. Возможно, вы сможете изменить свою схему так, чтобы она была сконфигурирована «параллельно», а не «последовательно».
Проверьте электрическое сопротивление
Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.
В экстремальных случаях плохие точки контакта могут нагреваться, что приводит к пожару, поэтому определение и устранение этих ситуаций может стать важной проверкой безопасности. Диагностика падения напряжения
Диагностика падения напряжения
Наиболее точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, – просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно уменьшается по мере удаления от источника питания, это является признаком падения напряжения.
Почти все светодиодные ленты будут испытывать некоторое падение напряжения, и от того, будет ли это существенной проблемой или нет, зависит, прежде всего, от падения напряжения. Например, светодиодная полоска 12 В может упасть до 11,5 В на конце, наиболее удаленном от источника питания, но обычно это не достаточно значительное падение напряжения, чтобы оправдать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, весьма вероятно, приводит к очень заметному падению яркости.
Подробнее о том что делать, читайте в нашей статье.
Какие проблемы могут возникнуть
Причины поломок бывают следующими:
подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания
В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;
диоды загорелись только до центра ленты
Причина неисправности — перегорание одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
- неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.

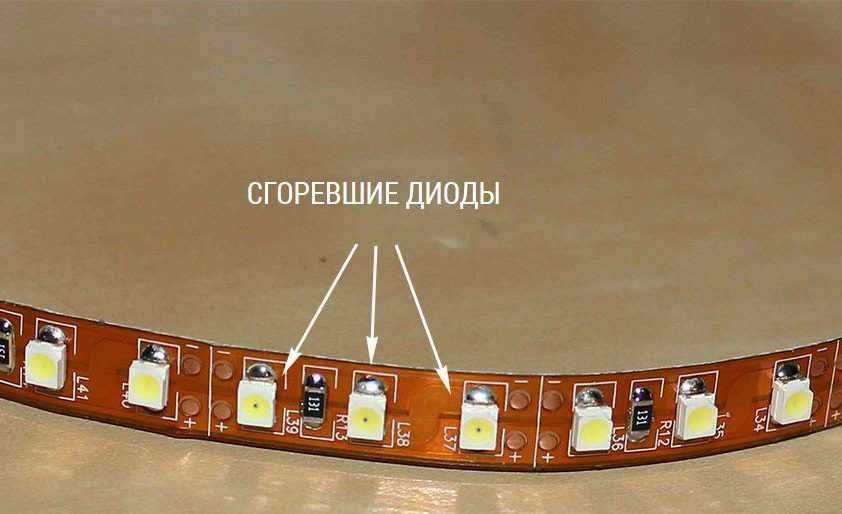

Потускневшие светодиоды.
Совсем не светит
Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

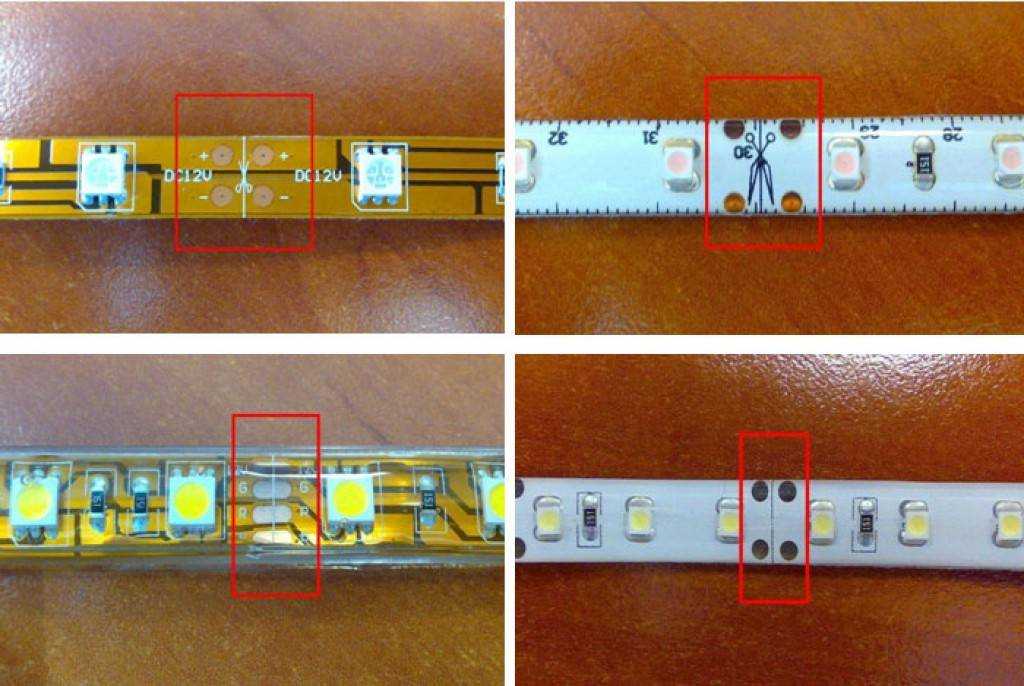

Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.
Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.

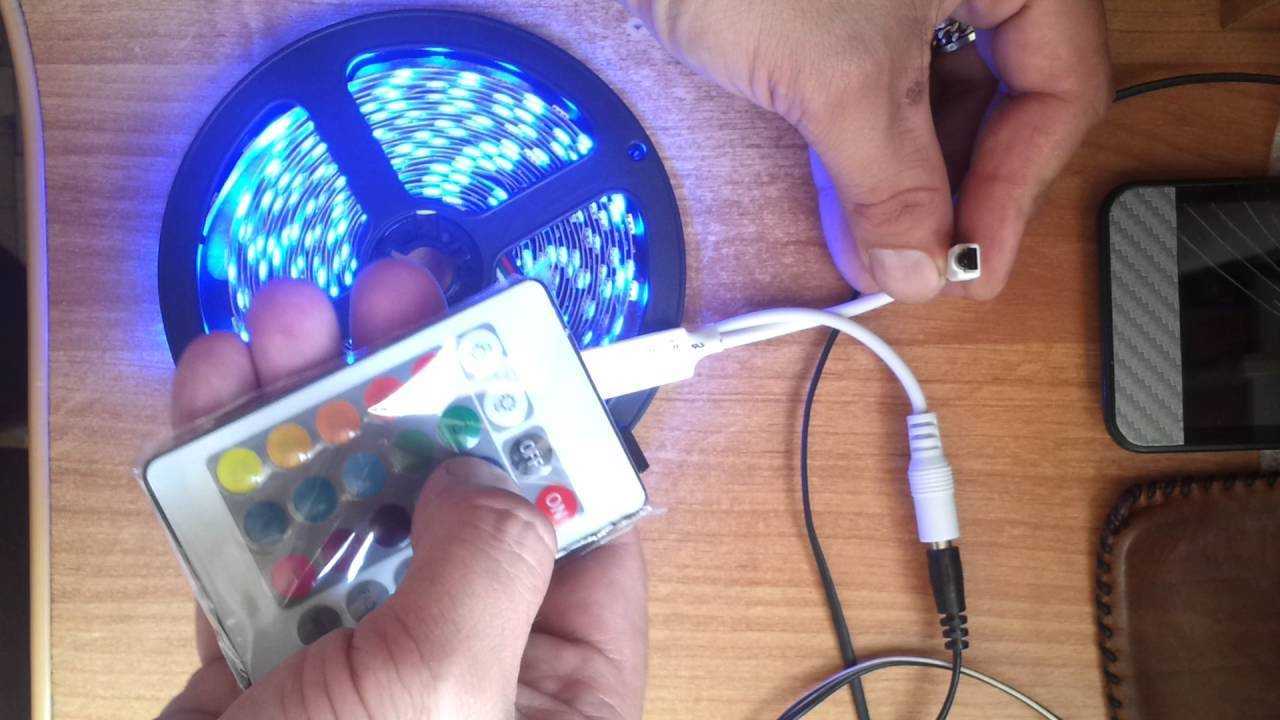

Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Ремонт
Когда причина неполадок установлена, отремонтировать LED-ленту легко своими руками. Для этого потребуются только базовые познания из школьного курса физики, некоторая сноровка и умение обращаться с паяльником.
Не горят лампочки
Если проблема кроется в шнуре блока или сломанных и оборванных проводах, их придется заменить. Когда питание отсутствует по причине загрязнения контактов вследствие окисления клемм или иных причин, прочитают контактные площадки спиртовым раствором. В случае плохой пайки контактов гибкой платы потребуется взять в руки паяльник и все исправить самостоятельно.
Если бракованным оказался первый (один или несколько) сегмент LED-ленты, перегоревший участок нужно срезать, а на остальную часть подавать питание. Отрезать перегоревшие сегменты следует по специальной разметке на лицевой стороне гибкой печатной платы.
Мерцание лампы
Если проблема в номинале блока, подключают прибор к исправному, обладающему требуемой мощностью. Лучше, когда блок имеет запас мощности 20%. Поврежденные провода также требуют замены.
Если на одном или нескольких участках свет загорается и гаснет, их необходимо вырезать, а остальные части полотна соединить и подать питание. Когда повреждены резисторы в каких-либо сегментах, порядок действий аналогичен.
Износ SMD-светодиодов – процесс естественный и необратимый. При таких обстоятельствах все оборудование приходит в негодность.
Неполное горение
Если не светится только часть, вышли из строя некоторые сегменты. Проблема либо в токопроводящих дорожках, либо в пайке. Решение аналогично описанному выше: выявить нерабочие участки, последовательно подавая питание, и удалить их, а остальные сегменты состыковать и подключить.
Причины перегорания ленты
Светодиодные лампы известных производителей способны служить на протяжении десятков тысяч часов (30-50 часов). Основная причина выхода из строя светодиодов — недостаточное качество. Не все производители комплектуют изделие надежными лентами нового поколения. Вызвано это стремлением предложить свой товар по возможно более низкой цене.
Такая ситуация диктуется потребностями рынка: потребители зачастую предпочитают дешевую продукцию, не задумываясь о том, что ширпотреб служит гораздо меньше качественного светильника. Даже если дешевая лампа не перегорела и продолжает работать, интенсивность ее свечения очень быстро уменьшается на 30-50 %.
Причем многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым стандартам качества. А вот изделия чисто китайских производителей далеко не всегда являются приемлемыми по показателям надежности.
Если все же приобретено недорогое изделие, следует ожидать и другие неприятности, в том числе:
- пестрое свечение;
- неравномерность распределения света;
- плохое качество клеящей поверхности.
Однако покупка даже дорогой ленты известного производителя не гарантирует ее длительную работу, если условия эксплуатации не соответствуют нормам
К примеру, далеко не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, предназначенную для помещения
Причиной поломки нередко является неправильная установка. В частности, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию влаги вовнутрь. В результате вся лента или ее отдельные фрагменты выходят из строя.
Нарушения при подключении к питанию — еще одна причина неисправности светильника. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем сегментам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя светильника. Чтобы избежать подобной ситуации, рекомендуется разделять слишком протяженные участки ленты на более короткие фрагменты.
Коротко о главном
Неисправная работа светодиодной ленты проявляется чаще в полном или частичном отсутствии света, мерцании либо снижении яркости свечения.
Распространенные причины неисправностей: отсутствие источника питания, плохой контакт между проводниками и элементами схемы, выход из строя отдельных устройств или разрыв медных проводников.
Проверку светодиодной ленты без явных причин неисправной работы нужно выполнять последовательно: от источника питания к диодным сегментам.
У низковольтных моделей важно проверять напряжение, которое должно соответствовать рабочему (допустимая погрешность не превышает 10 % от номинала). Ленты с рабочим напряжением в 220 В всегда подключаются к сети через диодный мост
Ленты с рабочим напряжением в 220 В всегда подключаются к сети через диодный мост.
Почему еще могут перегорать светодиодные ленты
Частичные нерабочие элементы светодиодных лент Впрочем, приобретение достаточно дорогостоящей ленты – это далеко не всегда гарантия долгой работы. Поломка может случиться и с дорогим и потенциально качественным товаром. И проблема зачастую отнюдь не в использовании дешевых комплектующих или заводском браке. Нередко проблема оказывается связана с тем, что выбранная покупателем лента не соответствует по своим техническим характеристикам тем условиям, в которых будет эксплуатироваться.
Часто пользователи элементарно неправильно устанавливают светодиодную ленту. В частности, не обеспечивают ей надежную механическую защиту. В результате даже самое несущественное повреждение приводит к попаданию влаги или воды внутрь устройства, и тогда отдельные участки или целые светодиодные ленты перегорают.
Иногда причиной входа из строя ленточного светодиодного оборудования становится ошибка, допущенная при составлении схемы подключения. Поскольку основная масса светодиодных лент представляют собой цепочку, состоящую из параллельных сегментов, на концах всей цепочки ток, проходящий по всем отдельно взятым участкам, суммируется.
И в том случае, если речь идет о достаточно большом отрезке, общий ток может быть немаленьким. Это обычно приводит к тому, что дорожки ленты подвергаются перегреву, а потому очень быстро частично или полностью выходят из строя. Для предотвращения подобной проблемы необходимо осуществлять разбивку длинных участков ленты на более мелкие отрезки.
В противном случае не избежать существенных перепадов напряжения и возрастания тока на дорожках. А это в свою очередь станет причиной причинения ленте серьезных повреждения, вплоть до выхода ее из строя.Не следует эксплуатировать ленточное светодиодное оборудование в условиях, когда температура окружающей среды превышает 40°С.Необходимо не допускать попадание влаги на открытые ленты.Ни при каких обстоятельствах нельзя погружать светодиодные ленты в воду, даже частично.
Не менее важно и правильно смонтировать светодиодную ленту. Корректная установка в совокупности с правильной эксплуатацией позволят серьезно увеличить срок службы светодиодных лент
Правильное подключение параллельной светодиодной ленты
Прежде чем приступить к монтажу оборудования, настоятельно рекомендуется включить его и произвести проверку указанному цвету
К сожалению, практика показывает, что ленты из разных партий могут достаточно существенно отличаться по оттенке.При подключении особенно пристальное внимание следует уделить соблюдению полярности
Это особенно важно, если вы не хотите, чтобы светодиодная лента перестала гореть уже через пару месяцев.Если светодиодное оборудование монтируется на металлическую или другую токопроводящую поверхность, ее необходимо изолировать. Если этого не сделать, произойдет короткое замыкание, что может привести к самым трагичным последствиям
Светодиодные ленты часто перегорают, потому что пользователи подключают их напрямую в бытовым блокам питания переменного тока, что совершенно недопустимо. Светодиодная лента рассчитана на работу только от постоянного тока 12 вольт или 24 вольта.
Обычно напряжение указано на всей длине ленты. Для преобразования напряжения необходим импульсный блок питания. Данное устройство отвечает за преобразование сетевого напряжения переменного тока 220 в. в постоянный ток необходимой величины. Правильно рассчитать ток поможет онлайн калькулятор.
Важно правильно выбрать блок питания по мощности в Вт в зависимости от длины ленты Светодиодные ленты в последние годы очень часто используются для украшения как интерьера, так и экстерьера зданий. И каждый потребитель, делающий выбор в пользу данного оборудования, заинтересован в том, чтобы оно прослужило, не доставляя проблем, максимально длительное время
Это вполне возможно, главное приобретать продукцию только надежного производителя и не допускать ошибок при установке и эксплуатации оборудования.
Как продлить срок эксплуатации
Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:
- Грызуны.
- Механические повреждения, от ударов и нагрузок она может порваться.
- Неправильный монтаж.
- Работа в условиях повышенной влажности или (и) температуры.
Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.
Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,
При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.
Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.
Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.
На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится
Итоги
Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!
