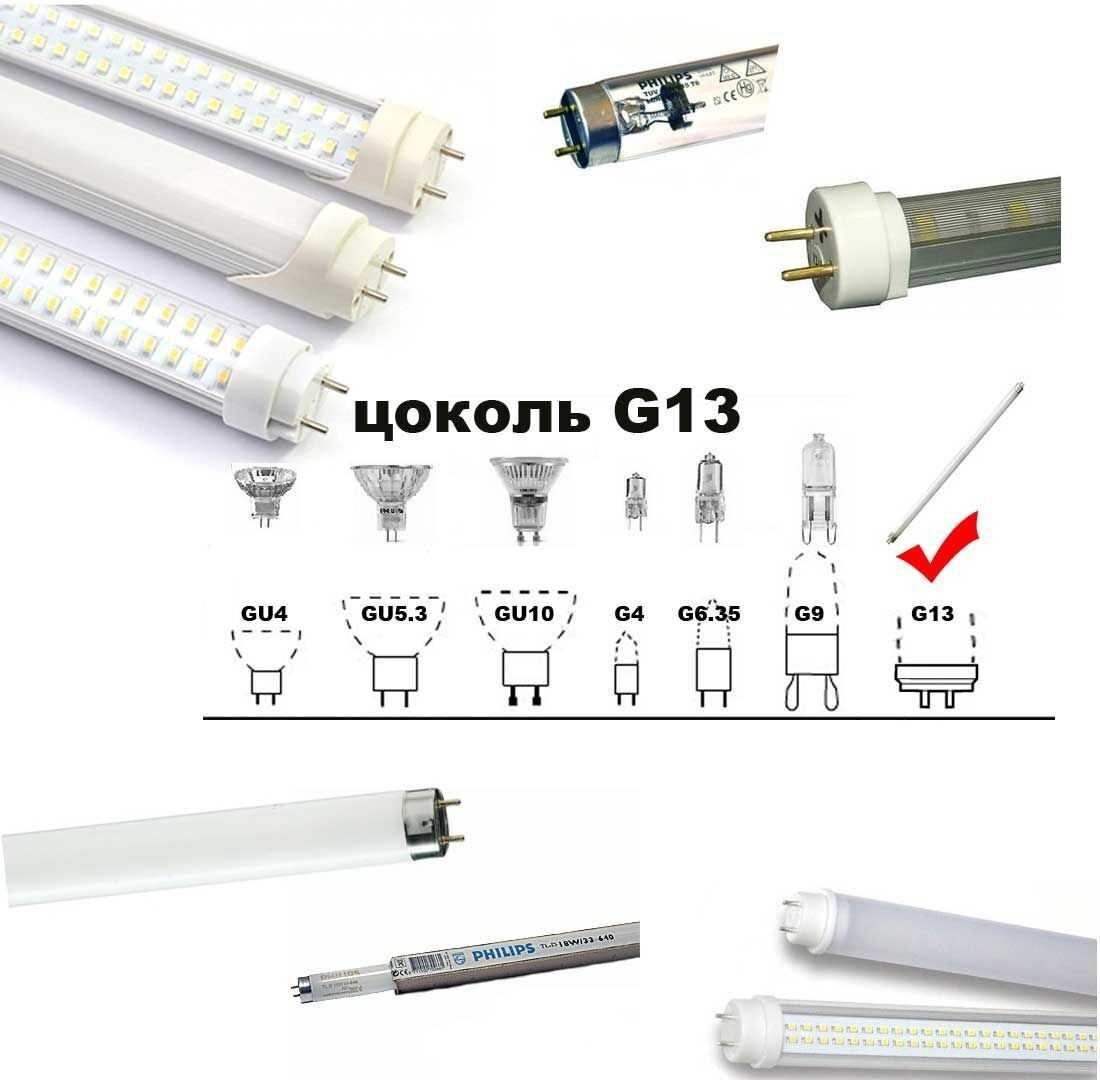

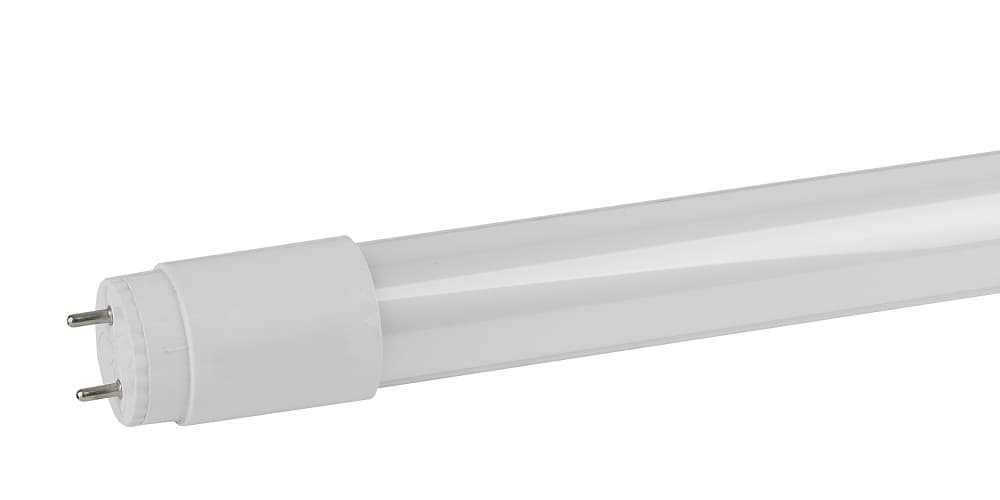

Цоколь g13

Конструкция люминесцентной лампы

Высокие показатели световой отдачи выдает дуговой разряд в ртутных парах, сочетаясь с ультрафиолетовым излучением, преобразующимся в слое люминофора. В результате, по сравнению с обычной лампочкой, получается более ровный и устойчивый свет, максимально приближенный к естественному освещению. Лампа линейная люминесцентная относится к газоразрядным светильниками низкого давления.

Основным конструктивным элементом является стеклянная колба со стандартными диаметрами 12, 16, 26 и 38 мм. В обычных лампах она имеет прямую форму, а в компактных применяется более сложная конфигурация. На концах цилиндра установлены стеклянные ножки, герметично впаянные в торцы. Они предназначены для размещения электродов, изготовленных из вольфрамовой проволоки. В свою очередь, электроды соединяются методом пайки со штырьками цоколя. Во внутреннем пространстве колбы создается вакуум, после чего сюда закачивается инертных газ, чаще всего аргон. К нему добавляется небольшое количество ртути или ртутного сплава. Поверхность электродов покрывается активными веществами, содержащими окислы бария, кальция, стронция и других элементов. Их работа заметно влияет на коэффициент пульсации.

Под действием приложенного напряжения в газовой среде возникает разряд электричества, значение которого ограничено компонентами пускорегулирующей аппаратуры. Одновременно из электродов начинает испускаться поток электронов, подвергающих ионизации атомы ртути. В результате, возникает видимое свечение и ультрафиолетовое излучение, невидимое обычным зрением. Далее, ультрафиолет попадает на слой люминофора, покрывающего внутреннюю поверхность колбы. Под его воздействием возникает световое излучение в видимой части спектра.

Свечение лампы происходит за счет электрического разряда (в меньшей степени) и светящегося люминофорного покрытия, выдающего основную часть светового потока. В зависимости от состава люминофора можно получать любые цвета, начиная от обычного белого, и заканчивая разнообразными тонами и оттенками, количество которых постоянно увеличивается.

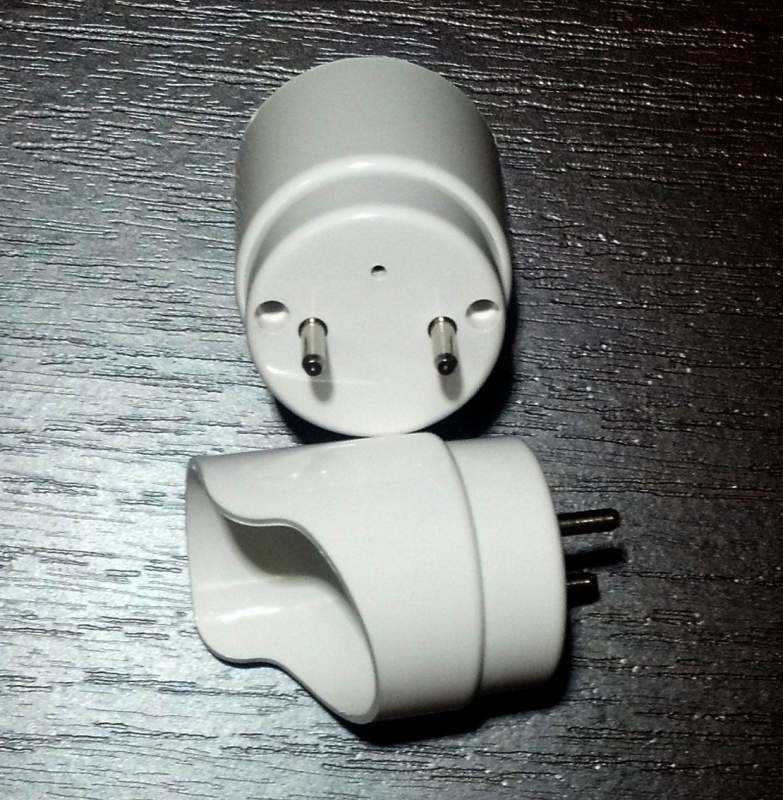

Штырьковый цоколь

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G – указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков. Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

Лампы с таким цоколем имеют расстояние между центрами штырьков – 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

– лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

– Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

– такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

– это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

– имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

Анализируем технические характеристики разных видов люминесцентных ламп

Технические характеристики энергосберегающих люминесцентных ламп разделяются по следующим параметрам:

по потребляемой энергии измеряется в «W»;

Также стоит отметить, что показатель ламп накаливания определяет силу излучаемого света, а люминесцентных – энергоемкость.

по потоку света измеряется в «Лм»;

Проведем аналогию с лампами накаливания, так 200W – соответствует 3040 «Лм», 100 «W» — 1340 «Лм» и 60 «W» — 710 «Лм» соответственно.

по температуре в зависимости от цвета;

Диапазон варьируется от 7000 «К» (Бело-голубой) до 2000 «К» (Красный).

по индексу цветопередачи «Ra».

Здесь идет разделение по шкале баллов максимальное количество 100 баллов. Чем выше показатель, там точнее будет выглядеть цвет предметов, на которые падает освещение.

Наиболее распространенными газоразрядными устройствами являются лампы серии лб (белого света) и серии лд (дневного света).

Все лампы различаются по техническим параметрам, так, к примеру, лампа мощностью 36 Вт будут иметь следующие технические характеристики:

лампы серии лб являются источниками освещения общего назначения;
создают имитацию естественного света, максимально приближают его цветовые и спектральные характеристики к естественному свету.
36 Вт лампы лб являются полным аналогом источников освещения мощность, которых составляет 40 Вт, их характеристики практически идентичны. Отличие состоит в качестве материала и измененном технологическом процессе.

Наибольшим спросом пользуются люминесцентные лампы с мощностью18 вт. Лампа лб 18 имеет такие технические характеристики как:

белая лампа с низким давлением;
мощность составляет 18 ватт;
тип цоколя в таком устройстве освещения g13;
высокая световая отдача;
низкое потребление электроэнергии;
срок службы лампы достаточно продолжительный.

Лампа лб 20 имеет такие же технические характеристики, что и предыдущий световой источник. Различие между ними состоит только в мощности.

Лампы ЛБ 40 предназначены для освещения закрытых помещений, а также для наружной установки, работают в электрических сетях переменного тока напряжением 220 В, частотой 50 Гц и включаются в сеть вместе с соответствующей пускорегулирующей аппаратурой, в схемах стартерного зажигания. Тип цоколя люминесцентной лампы G13.

Лампа лб 80 значительно отличается от предыдущих ламп, поскольку ее технические характеристики значительно выше. Так, габаритный размер составляет D=38; L1=1514,2; L=1500 имея такие габариты, лампа лб 80 по своим техническим параметрам превосходит остальные газоразрядные источники серии лб.

Для большей наглядности, характеристики люминесцентных ламп серии лб отображает следующая таблица:

Люминесцентные лампы, мощность которых составляет 58 вт, используются в местах, где требования к высокой цветопередаче минимальны.

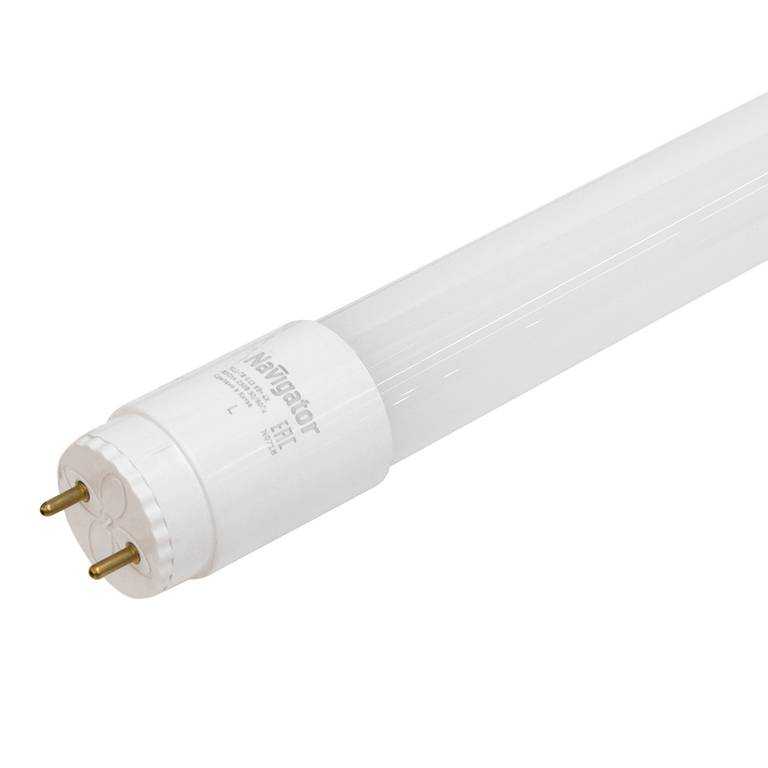

Люминесцентные лампы т8 могут иметь следующие технические характеристики: мощность варьируется от 18 ватт до 36 ватт, световой поток составляет 35 тысяч Лм, световая отдача – 89 Лм, индекс цветопередачи равен 65 Ra, цоколь — Е40, напряжение светового устройства должно быть 220 В. По техническим параметрам лампа т8 схожа со световым устройством т12. При необходимости может стать отличной ей заменой, с экономией энергии в 10 %.

Люминесцентные лампы с коэффициентом т5 относят к новому светотехническому прогрессу. По своим техническим показателями этим источникам освещения очень быстро удалось вытеснить световые устройства т12 и т8.

Как утилизируют люминесцентные лампы

Внутри колб люминесцентных ламп находится ртуть. Это вещество по ядовитости относится к первому классу опасности.

Содержание ртути в лампе находится в пределах 1÷70 мг (доходит до 1 г). Но даже такой дозы достаточно, чтобы при повреждении колбы нанести вред здоровью человека и другим живым организмам. При регулярном воздействии ядовитых паров ртути происходит ее накапливание в теле, что вызывает развитие различных заболеваний.

Законодательная база

По этой причине в законодательной области разработаны правила обращения и утилизации электронного и электротехнического оборудования, содержащего ртуть:

на территории Европейского Союза с 2006 года действует Директива RoHS;
в России – правительственное постановление от 3.09.2010 №681, классификация операций сектора государственного управления (КОСГУ 2020 года подстатьи 225, 226, 244), общероссийский классификатор продукции (ОКПД), ГОСТы (например, 6825-91 – «Лампы трубчатые для общего освещения») и другие нормативные акты.

По закону утилизацию и вывоз ртутьсодержащего оборудования могут выполнять только фирмы, у которых есть на это лицензия. Частные предприниматели и предприятия обязаны делать паспорта на ядовитые отходы и сдавать их на переработку.

Предварительно они должны заключить договор (на 1 год) с утилизирующей фирмой и дать заявку на переработку. При этом стоимость утилизации зависит от вида ламп, а периодичность вывоза отходов устанавливается по договоренности с каждой обслуживаемой организацией отдельно.

Храниться рабочие и отработавшие ртутьсодержащие светильники должны в специально оборудованных складских помещениях с хорошей вентиляцией. Предприятия и предприниматели должны вести журнал хранения, эксплуатации, переработки и замены люминесцентных ламп.

Методы утилизации

На территории РФ широкое распространение получил термовакуумный метод утилизации. Порядок переработки при этом следующий:

собранные лампочки дробятся прессом;
раздробленный материал помещают в камеру с большой температурой;
образующийся при нагреве газ собирается в вакуумной ловушке.

При аналогичном методе на испаряющийся газ воздействуют жидким азотом. Это вызывает затвердение ртути и упрощает ее сбор.

На практике применяется также способ утилизации с помощью химических реагентов. Ими обрабатывают раздробленные светильники. В результате реакции с ртутью образуются устойчивые соединения. Они гораздо безопаснее.

Полученную ртуть используют повторно. Выделенный люминофор отправляют для захоронения на полигонах.

Процесс утилизации люминесцентных ламп

В некоторых городах есть целые полигоны, где утилизируют токсические вещества. В Москве, например, ртутьсодержащие лампочки, используемые в быту, можно бесплатно сдавать в районные отделения ЖЭКов. По всей стране вышедшие из строя лампы принимают в магазинах IKEA, и других специализированных точках продаж.

Согласно статистике только около 10 % лампочек перерабатывают по правилам, а 90 % утилизируют без их соблюдения. Утилизация вредных отходов является актуальной проблемой сегодняшнего дня из-за ухудшения экологии. В этом деле важна привычка и ответственное отношение к себе и окружающей природе.

По своим техническим характеристикам люминесцентные лампы превосходят лампочки накаливания. Их энергосберегающие показатели и разнообразие вызвали широкое использование таких светильников в общественных и в бытовых условиях.

Сравнительно простое устройство и понятный принцип работы делают возможным при минимальных навыках и знаниях обслуживать эти устройства. Понимание маркировки позволяет самостоятельно заменять вышедший из строя элемент схемы аналогичным по характеристикам. Но постоянно следует помнить и соблюдать технику безопасности.

https://youtube.com/watch?v=SU4dzAsRUUM

Какой может быть мощность

Этот параметр в маркировке обозначается буквой W и идущими за ней цифрами. Зная мощность люминесцентной лампы, можно определить, помещение какой площади ей можно осветить. К примеру, этот показатель может кодироваться как 11 W, 15 W, 20 W.

В отношении мощности обозначения в маркировке люминесцентных ламп соответствуют определенным шифрам такого же оборудования с нитью накаливания. Указываются эти соотношения в специальных таблицах. Представленные в них данные могут значительно облегчить выбор покупателю. К примеру, обозначение 11 W будет соответствовать мощности лампы накаливания в 55 W, 15 W — 75 W, 20 W — 100 W.

Характеристики

Производятся модели со следующими характеристиками:

С высокой передачей цветовых оттенков, они применяются в выставочных музеях, галереях, при печати в типографиях, больницах, лабораториях и стоматологии. Также их используют в торговых точках, специализирующихся на художественных товарах, тканях, красках.
Со светом, по спектру схожим с солнечным светом, они применяются при недостаточной естественной освещенности.
С повышенным излучением синего и красного спектра, используют для подсветки растений и аквариумов. Они благотворно действуют на биологические процессы. Их применяют в теплицах, оранжереях, магазинах, торгующих растениями.
Для аквариумов с морской водой и кораллов подходит подсветка с повышенным излучением синего и УФ спектра. Но она комбинируется с освещением дневного света.
С цветовыми эффектами, которые применяются для декорирования, используются в рекламе.

Выпускают лампы с УФ излучением для косметических салонов и соляриев.

Они бывают трех видов:

С чистым УФ излучением, не вызывающим ожоги на кожном покрове и дающим хороший загар.
С излучением высокой мощности, при использовании которых возможно получить минимальную степень ожога.
С излучением, аналогичным солнечному свету. Этот тип излучения вызывает стойкую пигментацию кожи и применяется в соляриях. При дозированном использовании не вызывает ожогов.

Самые” популярные и надежные производители: OSRAM (Германия), Sylvania (Бельгия), Космос (Россия), PHILIPS (Голландия), General Electric (США). Стоимость колеблется от 1032 до 150 рублей.

На рынке представлены модели отечественного и зарубежного производства.

Стоимость зависит от технических характеристик и компании-производителя. Низкая стоимость лампы в сравнении с другими моделями может говорить о некачественном товаре, который прослужит недолго.

Цены, представленные ниже, могут отличаться в разных торговых точках, но в среднем составляют за КЛЛ:

ЭКОНОМКА Космос SPC 105Вт E40 4000К Т5, стоимостью 745 рублей.
OSRAM DULUX L 36W/830 2G11, стоимостью 269 рублей.
OSRAM DULUX D 18W/830 G24d-2, стоимостью 154 рубля.
OSRAM DULUX S/E 11W/827 2G7, стоимость 127 рублей.

Средняя стоимость за трубчатую люминесцентную лампу составляет:

OSRAM L 36W/950 G 13, цена- 1032 рубля;
OSRAM L 58W/965 BIOLUX, цена – 568 рублей;
PHILIPS TL –D 58W/865 G 13, цена 156 рублей;
PHILIPS TL-D 18W/54-765, цена – 49 рублей.

Существуют различные виды цоколей ламп освещения. Отсутствие единого стандарта обусловлено размером и мощностью осветительного прибора, средой, в которой он работает, наличием физического воздействия и многими другими факторами. Все типы и патронов и цоколей имеют устоявшуюся маркировку, в соответствии с которой нужно совершать покупку.

Размер люминесцентных ламп. (диаметр трубки — 26 мм) .

Преимущества и недостатки ЛЛ:

хорошая светоотдача и более высокий КПД (в сравнении с лампами накаливания );
разнообразие оттенков света;
рассеянный свет;
длительный срок службы (2?000 -20?000 часов в отличие от 1?000 у ламп накаливания), при соблюдении определенных условий.

химическая опасность (ЛЛ содержат ртуть в количестве от 10 мг до 1 г);
неравномерный, неприятный для глаз, иногда вызывающий искажения цвета, освещённых предметов (существуют лампы с люминофором спектра, близкого к сплошному, но имеющие меньшую светоотдачу);
Со временем люминофор срабатывается, что приводит к изменению спектра, уменьшению светоотдачи и как следствие понижению КПД ЛЛ;
мерцание лампы с удвоенной частотой питающей сети;
наличие дополнительного приспособления для пуска лампы — пускорегулирующего аппарата (громоздкий дроссель с ненадёжным стартером);
очень низкий коэффициент мощности ламп — такие лампы являются неудачной для электросети нагрузкой (проблема решается с применением вспомогательных устройств).

Недостатки

Одним из существенных недостатков является высокая цена.
Чувствительность к напряжению. Напряжение на LED должно подаваться выше порога, а электрический ток должен быть выше номинального. Ток и продолжительность жизни лампочки могут меняться при из-за перепадов напряжения, хотя это чаще встречается в китайских подделках. Так, такие модели, требуют питания с регулируемым током.
Электрополярность. В отличие от привычных ламп накаливания, которые работают вне зависимости от электрической полярности, LED могут функционировать только при условиях правильной электрополярности. Для автоматического согласования полярности источника со светодиодными устройствами можно использовать выпрямители.
Качество света. Некоторые белые светодиоды с холодным типом света обладают спектрами, которые кардинально отличаются от самых разных источников света, таких как солнце и лампы накаливания. Соответственно пик приходящий на 460 нанометров и последующий провал на 500 нанометров нередко могут привести к различному восприятию предметов при освещении холодным белым светом. Это связано с метамеризмом, когда красные поверхности гораздо хуже освещаются свечением такого типа. Тем не менее, свойства передачи цвета люминесцентных устройств чаще всего уступают даже LED такого типа.
Понижение эффективности. КПД светодиодов понижается пропорционально увеличению тока. Нагрев аналогично увеличивается с повышением электрического тока. Это снижает срок эксплуатации. Такие эффекты накладывают некоторые ограничения на ток через светодиод при наличии большого уровня мощности.
Опасность синего света. Существуют опасения, что синие сверхъяркие диоды, а также светло-белые LED могут превышать безопасный лимит так называемой опасности синего света. Этот лимит определён в стандартах безопасности для глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое использование для фотобиологической безопасности для ламп и ламповых систем.
Загрязнение голубым светом. Из-за того, что те же холодные белые LED с высоким уровнем цветовой температуры излучают значительно больше синего света, чем стандартные световые приборы, как, например, натриевые лампы или люминесцентные светильники. Довольно зависимость рэлеевского рассеяния от длины волны обуславливает большее загрязнение светом холодными белыми LED.

Устройство и принцип работы

Конструкция различных моделей современных люминесцентных ламп может быть различна, но основные элементы устройства источников света данного типа схожи.

Основу люминесцентной лампы 18 Вт составляет стеклянная трубка, наполненная инертным газом и парами ртути. С обеих концов трубки размещены цоколи, посредством которых лампа крепится в светильнике, на них же подается напряжение во время работы.

К цоколям во внутреннем пространстве трубки подключены электроды, представляющие собой контактные стержни, между которыми натянута нить накаливания.

Внутреннее пространство источника света покрыто слоем люминофора, представляющего собой покрытие, например, из смеси галофосфата кальция с другими элементами. Данное покрытие обеспечивает создание эффекта люминесценции.

Конструкция и принцип работы люминесцентной трубки

Принцип работы ламп данного типа выглядит следующим образом:

При замыкании электрической цепи электроды начинают нагреваться, вследствие чего с их поверхности начинают испускаться электроны;
В момент, когда электроды разогреются до необходимой температуры, включается в работу схема управления, обеспечивающая кратковременный импульс напряжения;
Скачок напряжения обеспечивает пробой инертного газа, наполненного парами ртути;
Происходит ионизация внутреннего пространства колбы, которая обеспечивает получение света в ультрафиолетовом диапазоне.

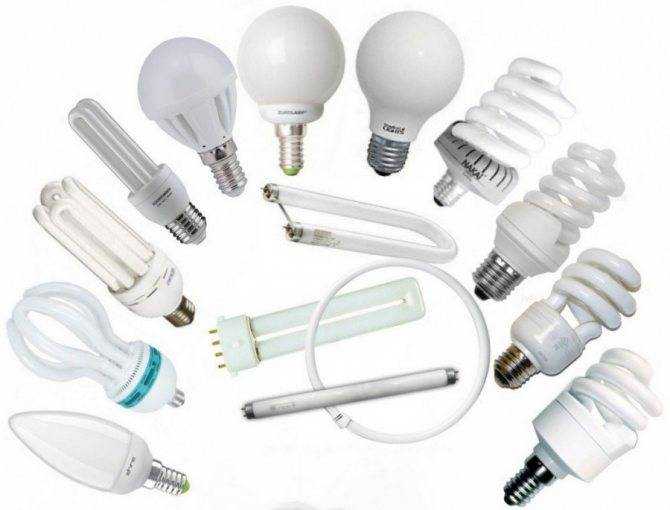

Внешний вид люминесцентных ламп разных видов

Достоинства и разновидности КЛЛ

На сегодняшний день рынок в основном предлагает лампы накаливания импортного производства. При их покупке следует знать обозначение маркировки и назначение:

для выполнения функции декоративного или надежного освещения помещения душевых используются лампы – 2D;
для настенных источников и в санитарно-гигиенических помещениях – G23;
для использования в промышленности и в быту – 2G7, G24Q1, G24Q2, G24Q3;
для точечных потолочных люминесцентных светильников с повышенным энергосберегающим эффектом – G53;
для патронов: стандартных – E27, малых – Е14 и крупных – Е40.

Излучаемый цвет может быть: белым теплого или холодного оттенка, нейтрального или дневного освещения. Размер сечения колбы составляет: 7, 9, 12 или 17 мм. По форме КЛЛ могут быть: U-образные (с 3-6 дугами) и спиральные (3-85 Вт). Мощность ламп абсолютно одинаковая, но спиральные стоят дороже, так как процесс их изготовления более трудоемкий.

К достоинствам ламп относятся:

экономия электроэнергии до 80%;
долгий срок эксплуатации;
излучение тепла значительно меньше, чем у обычных ламп;
равномерное и щадящее излучение света;
разнообразие цветовых температур.

Технические особенности КЛЛ

Данный вид ламп подразделяется на три категории:

С трубкой П-образной или Н-образной формы, стартером внутри и внешней пускорегулирующей аппаратурой. (1)
С изогнутой трубкой, встроенными стартером и пускорегулирующей микросхемой. (2)
С трубкой в форме кольца, встроенными стартером и пускорегулирующей аппаратурой. (3)

Указанные виды компактных ламп обладают следующими особенностями:

Напряжение: 5-35 W.
Световой поток:
- 400-900 Лм (1),
425-1200 Лм (2),
700-1450 Лм (2).
Индекс цветопередачи: 60-98 Ra.

Домашнему мастеру не обязательно идти в магазин за приобретениями всех нужных для работ инструментов, многие из них собираются своими руками. Как, например, штроборез — из болгарки. Или сварочный инвертор, при изготовлении которого может понадобится много ранее ненужных деталей.

Какой осветитель лучше

Электронный ПРА очень часто выходит из строя Чтобы выбрать подходящий вариант, нужно сравнить достоинства моделей, а потом сделать окончательный вывод. Результаты сравнения можно представить следующим образом:

основное достоинство ЛЛ трубок Т8 (их экономичность и долговечность) с лихвой перекрываются светодиодными аналогами;
для питания люминесцентных изделий необходима пусковая аппаратура, стоимость которой сравнима с ценой лампы на светодиодах;
ЭПРА очень часто выходит из строя, а это предполагает дополнительные расходы;
основной недостаток светодиодных ламп – их высокая стоимость – со временем сходит на «нет», поскольку полупроводники быстро дешевеют с увеличением производимой массы товара.

В виде исключения рассматривается ситуация, когда невозможно или очень сложно поменять люминесцентные светильники на светодиодные аналоги из-за особенностей их конструкции.

Люминофоры и спектр излучаемого света

Люминофор превращает ультрафиолетовые лучи в видимый свет. У дешёвых моделей однослойное люминесцирующее вещество на внутренней поверхности трубки. У ламп жёлтое или голубоватое свечение с цветовым искажением.

У дорогих видов покрытие люминофора состоит из трёх или пяти слоёв. Это позволяет равномерно распределяться излучению и добиваться подобие естественного освещения. В специальных типах ламп используют ультрафиолетовые лучи. Они применяются для птицеферм и для обеззараживания помещений в больницах.

В зависимости от состава спектрального излучения лампы бывают:

Стандартные. Поверхность покрыта однослойным люминофором. Свечение имеет различные оттенки белого цвета. Источники света применяют для освещения общественных зданий.
Улучшенной цветопередачи. Применяют трёх и пятислойный люминофор. Световой поток повышается на 12%, по сравнению со стандартными лампами. Более точная передача цвета создаёт лучшие условия для восприятия. Лампы применяют в местах, где требуется точная информация об освещаемых предметах: в витринах, мебельных салонах, музеях, выставках.
Специальные. Применяют напыление с добавками или особый тип. В спектре выделяются полосы заданной частоты, зависящие от назначения лампы. Примером служат бактерицидные лампы, обеззараживающие воздух, помещения, воду.

Различия по диаметру колбы и длине

Этот параметр у люминесцентных ламп может варьироваться в довольно-таки широких пределах. От диаметра колбы такого оборудования напрямую зависят многие другие его технические характеристики:

спектр;
светимость;
срок службы.

Считается, что чем толще люминесцентная лампа, тем дольше она способна прослужить.

Диаметр в маркировке такого оборудования, согласно международным стандартам, обозначается цифрами, идущими за букой Т. Единицей его является 1/8 дюйма. К примеру, диаметр колбы с маркировкой Т8 будет равен 26 мм. Такие лампы на настоящий момент являются очень распространенными. Также на рынке большой популярностью пользуется оборудование этого типа с диаметром колбы 18 и 38 мм.

Иногда габариты ламп в маркировке могут быть приведены и просто как цифры. К примеру, на таком оборудовании может присутствовать обозначение 26/604. В этом случае первая цифра будет обозначать диаметр, а вторая — длину колбы в миллиметрах.

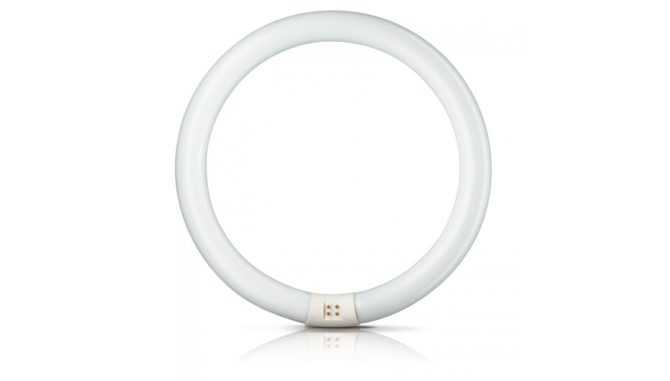

Лучшие кольцевые лампы

При выборе лучших ламп учитывается цветопередача (RA) и бренд производителя. Световой поток должен максимально соответствовать солнечному спектру, а лампа – исправно отработать в течение всего срока службы. Выпускают люминесцентные источники света с определенными цветовыми характеристиками разной мощности.

Самыми известными брендами, производящими кольцевые люминесцентные колбы, являются: OSRAM, PHILIPS, SYLVANIA, General Electrik (GE).

Кольцевые люминесцентные лампы OSRAM

FC lumilux 40w/830 2gx13 кольцевая люминесцентная OSRAM

Мощность, Вт	40	Свет	теплый белый
Типоразмер	С-Т5	Максимальная цветовая температура	3000 К
Тип цоколя	2GX13	Световой поток	3400 лм
Примерная цена, руб.	1050	Индекс цветопередачи (Ra)	80
Срок службы, час	12 000	Диаметр трубки, мм	16

L 32w/840 g10q кольцевая люминесцентная OSRAM

Мощность, Вт	32	Свет	дневной белый
Типоразмер	C-T9	Максимальная цветовая температура	4000 К
Тип цоколя	G10q	Световой поток	2180 лм
Примерная цена, руб.	662	Индекс цветопередачи (Ra)	89
Срок службы, час	9 000	Диаметр трубки, мм	29

L 22w/840 G10q кольцевая люминесцентная OSRAM

Мощность, Вт	22	Свет	дневной белый
Типоразмер	С-Т9	Максимальная цветовая температура	4000 К
Тип цоколя	G10q	Световой поток	1230 лм
Примерная цена, руб.	429	Индекс цветопередачи (Ra)	89
Срок службы, час	9 000	Диаметр трубки, мм	29

Кольцевые люминесцентные лампы PHILIPS

TL5 circular 40w/830 2gx13 кольцевая люминесцентная FHILIPS

Мощность, Вт	40	Свет	теплый белый
Типоразмер	С-T5	Максимальная цветовая температура	3000 К
Тип цоколя	2GX13	Световой поток	3300 лм
Примерная цена, руб.	1050	Индекс цветопередачи (Ra)	85
Срок службы, час	24 000	Диаметр трубки, мм	18

Мощность, Вт	32	Свет	холодный белый
Типоразмер	С-Т9	Максимальная цветовая температура	6200 К
Тип цоколя	G10q	Световой поток	2050 лм
Примерная цена, руб.	324	Индекс цветопередачи (Ra)	72
Срок службы, час	13 000	Диаметр трубки, мм	29

TL-E CIRCULAR SUPER 80 PRO 22W/840 G10q кольцевая люминесцентная PHILIPS

Мощность, Вт	22	Свет	дневной белый
Типоразмер	С-Т8	Максимальная цветовая температура	4000 К
Тип цоколя	G10q	Световой поток	1285 лм
Примерная цена, руб.	938	Индекс цветопередачи (Ra)	80
Срок службы, час	13 000	Диаметр трубки, мм	29

FC 32w/830 C G10q кольцевая люминесцентная SYLVANIA

Мощность, Вт	32	Свет	теплый белый
Типоразмер	Т9	Максимальная цветовая температура	3000 К
Тип цоколя	G10q	Световой поток	2300 лм
Примерная цена, руб.	710	Индекс цветопередачи (Ra)	80
Срок службы, час	10 000	Диаметр трубки, мм	29

Мощность, Вт	22	Свет	теплый белый
Типоразмер	Т9	Максимальная цветовая температура	3000 К
Тип цоколя	G10q	Световой поток	1100 лм
Примерная цена, руб.	710	Индекс цветопередачи (Ra)	80
Срок службы, час	10 000	Диаметр трубки, мм	29

Кольцевые люминесцентные лампы General Electrik (GE)

Мощность, Вт	40	Свет	теплый белый
Типоразмер	T5	Максимальная цветовая температура	3000 К
Тип цоколя	2GX13	Световой поток	3300 лм
Примерная цена, руб.	655	Индекс цветопередачи (Ra)	82
Срок службы, час	12 000	Диаметр трубки, мм	16

Предыдущая
ЛюминесцентныеОсновные технические характеристики и схема подключения ламп ЛБ 40 — чем их заменить
Следующая
ЛюминесцентныеПравила хранения люминесцентных ламп на предприятиях

Спасибо, помогло!2Не помогло

Спектр испускаемого света (люминофоры)

Бытует мнение, что испускаемый люминесцентными лампочками свет немного неприятен для человеческого зрения и вообще искажает оттенки цветов окружающих предметов. Такая ситуация возможна, если лампа подобрана неверно, ибо:

Зеленые и синие линии превалируют в цветовом спектре;
В используемой модели применяется неподходящий для текущих условий люминофор.

В бюджетных образцах ЛЛ внутренняя окраска производится на базе галофосфатного люминофора, а излучаемый им спектр больше базируется на синих и желтых оттенках, а зеленых и красных оттенков он выдает гораздо меньше

В общем, свет будет восприниматься органами зрения как белый, но если обратить внимание на бликующий/отражающий предмет, то его цвета исказятся. Однако, при галофосфатном составе можно достичь повышенной светоотдачи. В моделях среднего и премиум классов применяется пятиполосной или трехполосный люминофор, который способен более равномерно распределять излучение в видимой части спектра

Таким образом, при отражении цвета искажаться не будут

В моделях среднего и премиум классов применяется пятиполосной или трехполосный люминофор, который способен более равномерно распределять излучение в видимой части спектра. Таким образом, при отражении цвета искажаться не будут.
