Лампа дрл: технические характеристики и схемы подключения

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

Как устроены ДРЛ и ДРВ лампы

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп

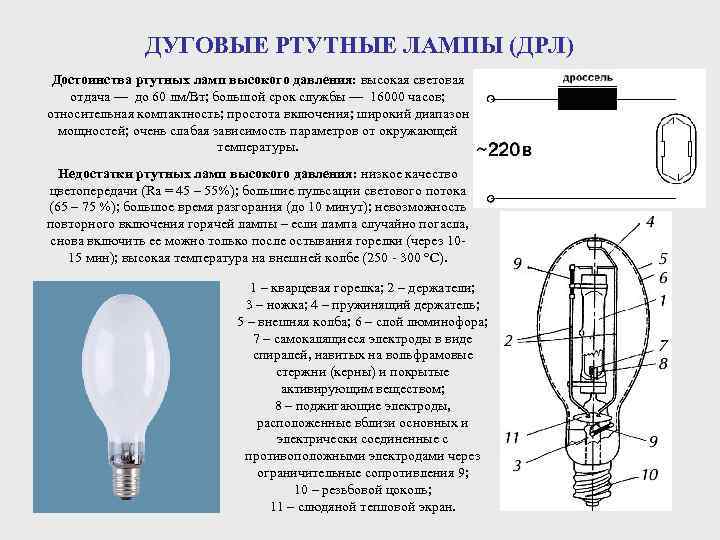

ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

1 — Резьбовой цоколь 2 — Резистор 3 — Молибденовая фольга 4 — Зажигатель (вспомогательный) 5 — Несущая рамка 6 — Внешняя колба 7 — Сжатый спай 8 — Ртутная кварцевая лампа дугового разряда 9 — Азотный заполнитель 10 — Вольфрамовый электрод (основной) 11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

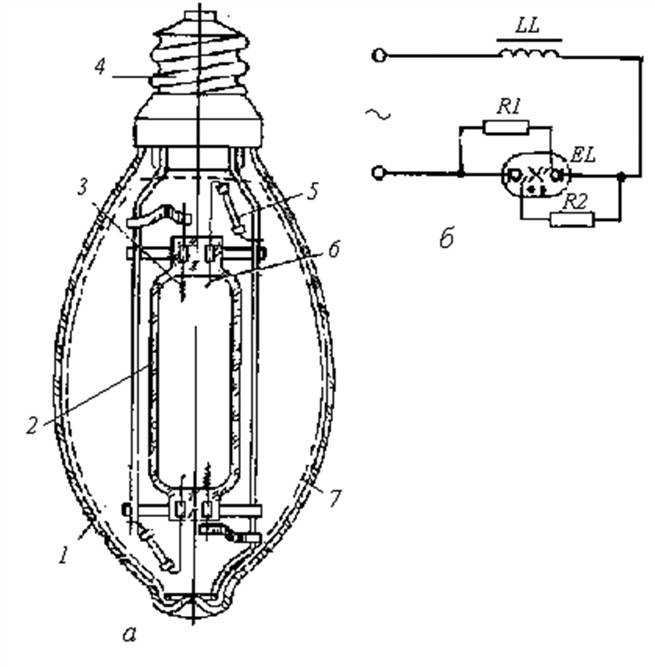

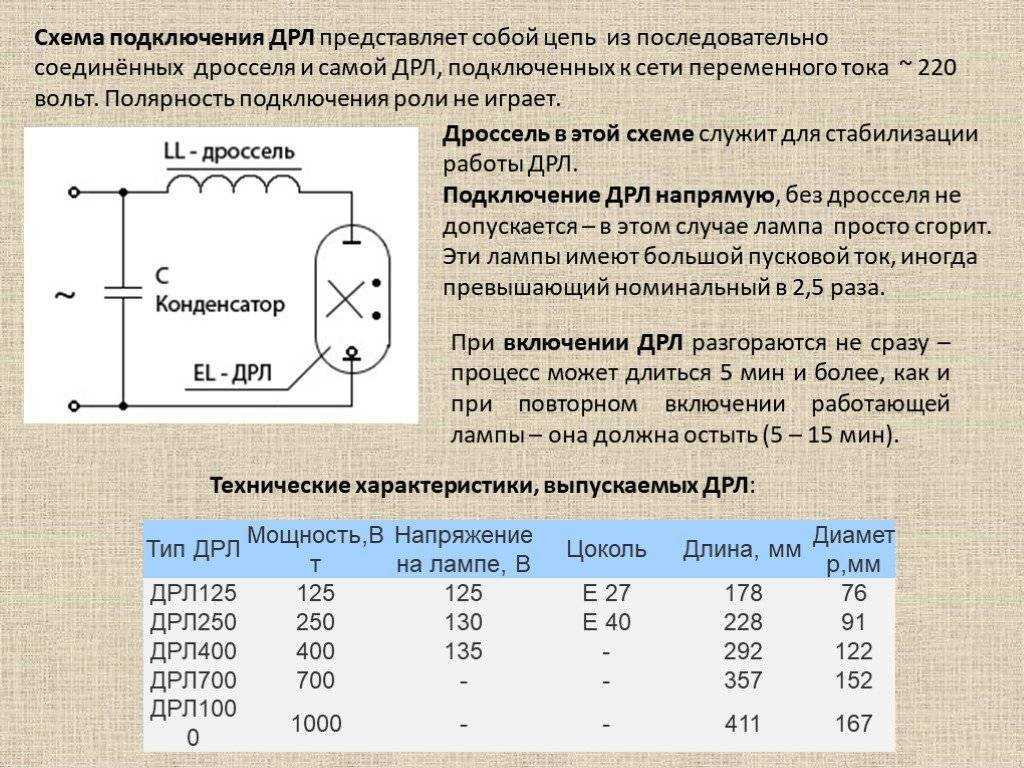

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

ДРЛ 125 Вт	ДРЛ 250 Вт	ДРЛ 400 Вт	ДРЛ 700 Вт
Номинальный ток дросселя (ПРА)	Iн=1,15 А	Iн=2,15 А	Iн=3,25 А	Iн=5,45 А

Подбор определенного дросселя по току

Подробно изучить конструкцию и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Тип лампы ДРЛ	Емкость конденсатора
ДРЛ-125 1.15 А	12мкФ
ДРЛ-250 2.15 А	18мкФ
ДРЛ-400 3.25 А	25мкФ
ДРЛ-700 5.25 А	40мкФ

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Что это такое

В названиях ламп обычно закладывается тип источника света. Специалист, разбирающийся в маркировке, быстро определит параметры и принцип действия прибора.

Расшифровка ДРЛ следующая:

Д — электрическая дуга, образуемая при подаче напряжения на контакты, приводит к зажиганию лампы. В конструкции задействован дроссель, задача которого — ограничить рабочие токи в заложенных пределах;
Р — устройство работает за счет паров ртути;
Л — принцип действия источника света. Люминофор, обеспечивающий процесс люминесценции, преобразует ультрафиолетовое свечение в видимый спектр излучения.

Дополнительная информация! Когда внешняя энергия воздействует на материал, излучаемый свет, начинается процесс свечения, называемый люминесценцией.

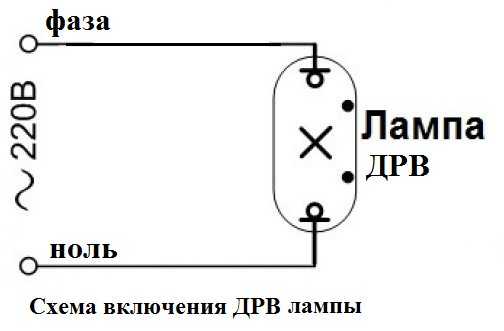

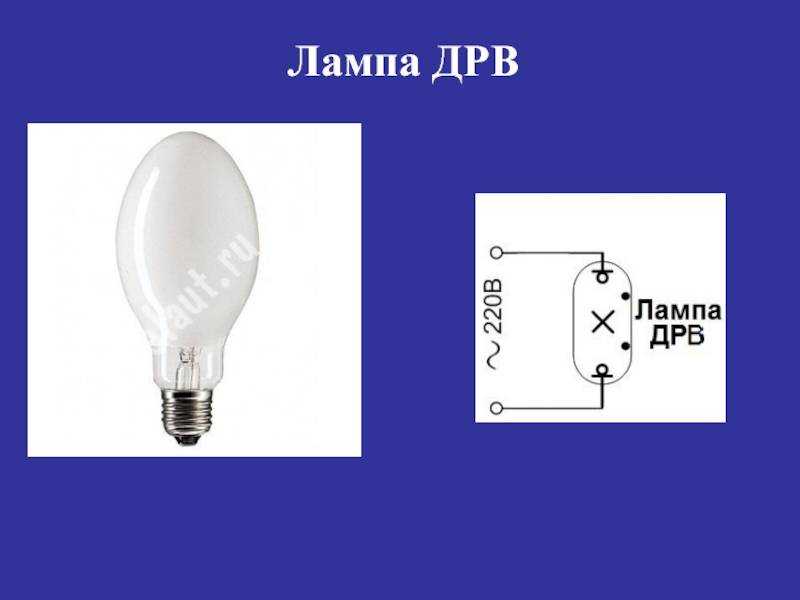

Ближайшая к ДРЛ разновидность — ДРВ (ртутно-вольфрамовая). Конструкцией и принципом действия они схожи. Только помимо ртутной разрядной горелки устанавливается и вольфрамовая спираль, задача которой — ограничить силу тока, поступающего на горелку. Соответственно, такие лампы не нуждаются в дополнительной пускорегулирующей аппаратуре.

В отличие от ДРЛ, ДРВ лампы:

расходуют больше электроэнергии;
работают в течение приблизительно 3000 часов;
загораются не дольше одной минуты.

Другие «приближенные» виды — лампочки ДРИ и ДНаТ.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

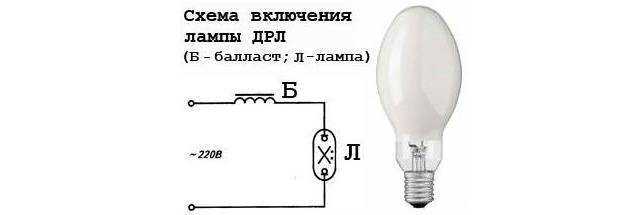

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

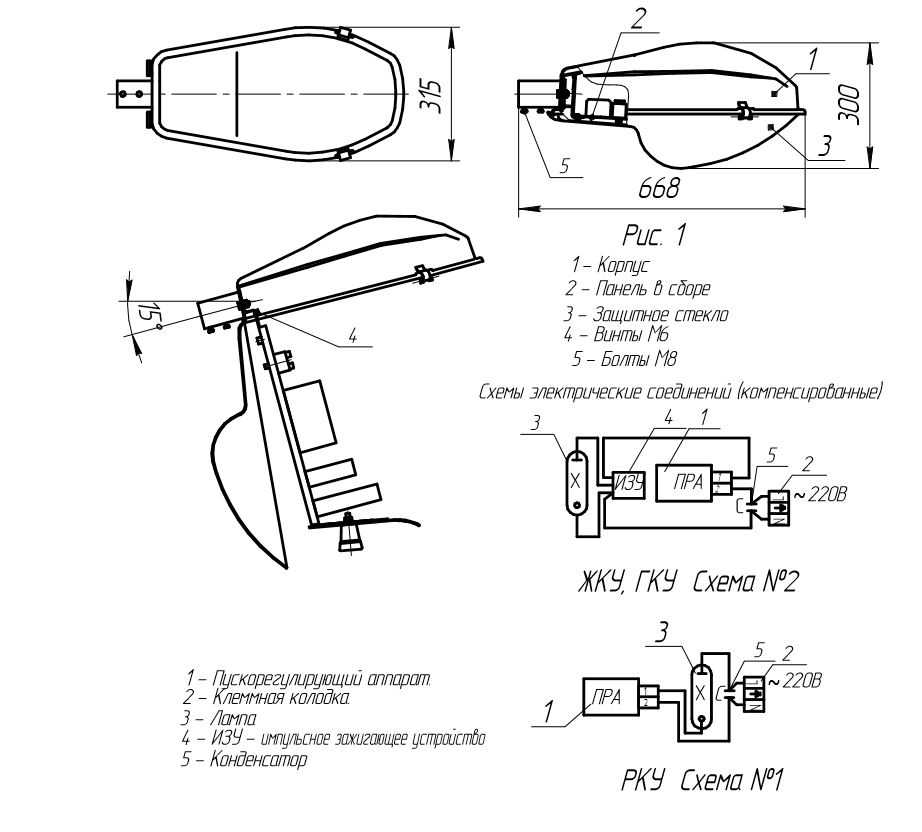

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).

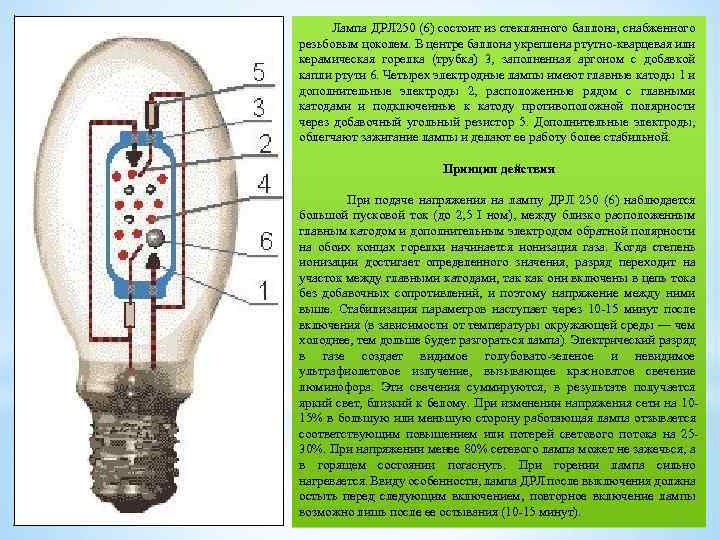

технические данные лампы ДРЛ 250Мощность, W – 250;
ток лампы, A – 4,5;
тип цоколя – E40;
световой поток, Lm – 13000;
светоотдача, Lm/W – 52;
цветовая температура, К – 3800;
срок горения, ч – 10000;
индекс цветопередачи, Ra – 42.

http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

Разновидности

Газоразрядные лампы делятся на ГРЛ низкого и высокого давления. Каждая из групп обладает своими особенностями, что влияет на выбор в конкретном случае.

Газоразрядные лампы низкого давления

К наиболее известным представителем ГРЛ низкого давления относится люминесцентная лампа. Она представляет собой трубку, покрытую изнутри люминофором. Электроды получают импульс высокого напряжения и нагреваются.

ГРЛ низкого давления

При нагревании между контактами образуется тлеющий заряд, в газовой среде колбы возникает УФ-излучение, которое, воздействуя на люминофор, вызывает свечение.

Разновидностью люминесцентных ламп (ЛЛ) являются компактные приборы, которые маркируются аббревиатурой КЛЛ и ничем кроме размеров не отличаются от предыдущей модели. Во всех устройствах имеется регулирующий элемент, встроенный в цоколь.

Виды КЛЛ

Отдельно стоит рассмотреть индукционные осветительные приборы. Они не имеют никаких электродов во внутренней части, а ионизация происходит под действием высокочастотного магнитного поля. Обычно в колбе используется смесь аргона и паров ртути, воздействующих на люминофор.

Газоразрядные лампы высокого давления

Элементы, давление внутри колбы которых превышает атмосферное, называются лампами высокого давления.

Представителями являются дуговые ртутные лампы (ДРЛ). Не так давно именно они составляли большую часть всего уличного освещения. Теперь же их стараются заменять на металлогалогеновые и натриевые источники, имеющие более высокую эффективность.

ГРЛ высокого давления

Если к прибору подключены йодиды, он имеет маркировку ДРИ. Прибор сдержит горелку из кварцевого стекла, в которой расположены электроды. В качестве функционального вещества используется смесь из аргона, ртути и йодидов некоторых металлов. Горелка находится в разреженном пространстве и позволяет создавать сильное излучение, которого хватает для освещения больших площадей. ДРИ могут иметь мощность от 250 до 3500 Вт.

Еще одним примером ГРЛ высокого давления служит дуговая натриевая трубчатая модель (ДНаТ). Она характеризуется очень высокой светоотдачей и относительно небольшим расходом энергии. Свет имеет ярко выраженный золотистый оттенок. К недостаткам прибора можно отнести долгое выключение, которое может занимать около 10 минут.

Натриевая лампа ДНаТ

Если нужно белое освещение, максимально приближенное к дневному, лучше подбирать дуговые ксеноновые устройства. Максимальная мощность может достигать показателя в 18 кВт. Вольфрамовые электроды легированы торием и способны выдерживать высокие нагрузки. Применяется сапфировое стекло, если необходимо получить на выходе УФ-излучение.

Металлогалогенные газоразрядные лампы (МГЛ) – компактные, надежные и мощные источники освещения, представляющие собой помещенную в вакуумную колбу горелку. Горелка делается из кварцевого стекла или керамики. Внутренняя часть заполняется парами ртути и галогенидами металлов. Излучение возникает при появлении плазмы между электродами во время подачи питания. Мощность приборов в некоторых случаях может достигать 3,5 кВт. Рассчитаны на 12 000 часов работы. Включение до полной мощности занимает примерно 10 минут.

Требования по утилизации ртутных приборов

Бездумно выбрасывать отработанные или бракованные ртутьсодержащие лампочки нельзя. Приборы с поврежденной колбой являются серьезной угрозой здоровью человека и экологии в целом, потому нуждаются в специфической утилизации.

Вопрос о порядке утилизации небезопасных отходов актуален как для владельцев предприятий, так и для обычных жителей. Переработкой ртутных ламп занимаются организации, получившие соответствующую лицензию.

Предприятие заключает с такой фирмой договор на обслуживание. По заявке представитель утилизирующей компании выезжает на объект, производит сбор и вывоз ламп для последующего обеззараживания и переработки. Ориентировочная стоимость услуги – 0,5 у.е за один осветительный прибор.

Для сбора ртутьсодержащих лампочек у населения организованы точки приема. Люди, проживающие в небольших населенных пунктах, могут сдать опасные отходы на переработку через «экомобиль»

Если выброс ртутьсодержащих ламп предприятиями как-то контролируется органами надзора, то соблюдение правил утилизации населением – личная ответственность граждан.

К сожалению, из-за низкой осведомленности далеко не каждый пользователь ртутных ламп осознает возможные последствия попадания ртутных паров в окружающую атмосферу.

Все виды энергосберегающих ламп детально описаны в следующей статье, в которой рассмотрены принципы действия, выполнено сравнение приборов, дана упрощенная экономическая оценка.

Название	Рабочее напряжение, В	Мощность, Вт	Длина, мм	Диаметр, мм	Тип цоколя	Световой поток, лм	Срок службы, часы
ДРЛ 125	125	125	178	76	Е 27	5900	12000
ДРЛ 250	130	250	228	91	Е 40	13500	15000
ДРЛ 400	135	400	292	122	Е 40	24000	18000
ДРЛ 700	140	700	357	152	Е 40	41000	20000
ДРЛ 1000	145	1000	411	167	Е 40	59000	18000

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ. Если же вам что-то непонятно, пишите мне!

Область применения

Этот источник света был хорош в свое время, однако сейчас есть более эффективные современные решения. Технически, ДВР допустимо применять и для уличного освещения, однако в этом качестве они используются очень редко. Но пока еще они встречаются в парковых зонах, автостоянках, стройплощадках. Это связано с изначальным малым сроком службы.

Чаще их можно встретить внутри помещений. В основном ими освещают производственные площади промышленных объектов и склады.

Благодаря спектру свечения ДРВ-250 могут успешно применяться для досветки растений в тепличных условиях. Это касается только модели ДРВ-250.

Учитывая недостатки этих осветителей и скорое снятие их с производство данная технология освещения утрачивает свою актуальность.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

Дуговые ртутные лампы

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

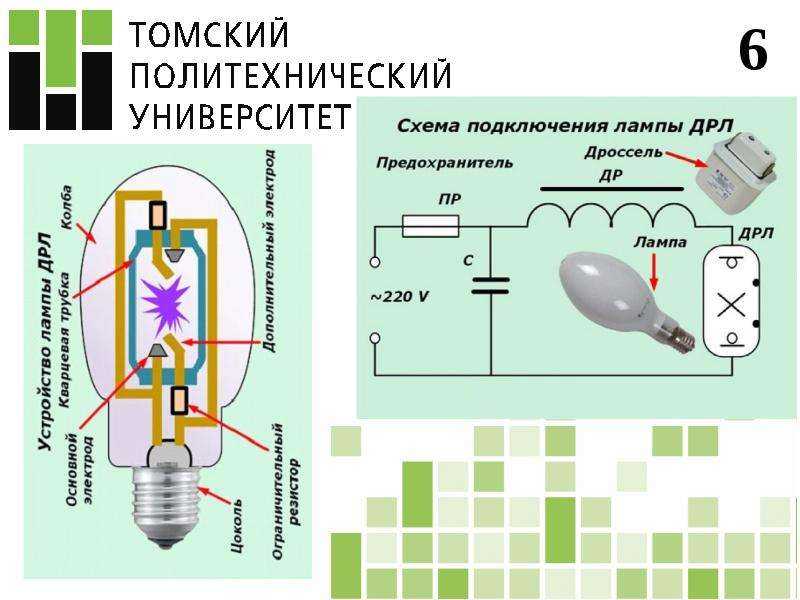

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

Применение балласта имеет свои положительные моменты:

Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

READ Как подключить варочную панель miele

Подключение люминесцентного прибора без использования балласта

Достоинства и недостатки

Популярность ламп ДРЛ обусловлена их достоинствами, главными из которых являются:

Продолжительные сроки эксплуатации.
Компактные размеры.
Высокие показатели по световому потоку.

Кроме этого, модели серии ДРВ могут быть использованы вместо ламп накаливания, позволяя снизить нагрузку на питающую электрическую сеть. А наличие вольфрамовой нити способствует стабилизации напряжения питания источника света.

Основными недостатками ламп ДРЛ являются следующие показатели:

Восприимчивость к скачкам напряжения в питающей сети.
Повторное включение источника света можно осуществить только после его остывания.
Пульсация светового потока.

Модификации ДРВ, кроме вышеуказанных недостатков, обладают меньшими КПД и сроком эксплуатации, чем аналогичные модели серии ДРЛ.

В связи с тем, что в последние годы все большее количество потребителей электрической энергии борются за ее экономию, на смену газоразрядным лампам приходят их светодиодные аналоги.

Светотехнические приборы, использующие светодиоды в качестве источника света, применяются в качестве уличных светильников, а также для внутреннего освещения, декорирования помещений и при оформлении ландшафтного дизайна.

Предыдущая
СпециализированныеВиды ламп ДНаТ и их технические характеристики
Следующая
СпециализированныеВыбираем освещение для маникюра и УФ-лампу для сушки лака

Спасибо, помогло!Не помогло

Как правильно подключить лампу ДЛР 125

Есть два метода подключения ДРЛ 125. Это можно выполнить с помощью дросселя и без него. Ниже подробно описаны эти два способа.

Через дроссель

Данная схема подключения достаточно легкая и предполагает последовательное соединение цепи дросселя и самой лампочки ДРЛ 250. Подключение выполняется к сети 220 вольт и работает при классической частоте. Потому такие лампочки очень просто подключать к домашней сети.

Дроссель будет в роли стабилизатора и корректировщика процесса работы. Благодаря ему лампочка не будет мерцать, работает постоянно и при скачущем входящем напряжении световой луч не меняется.

Схема подключения через дроссель

Внимание! Подключение без дросселя невозможно, потому что изделие перегорит моментально. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям

Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям.

Без дросселя

Если необходимо применить модель лампочки ДРЛ 125 как обычное устройство без использования классического дросселя, то её можно подключить по профессиональной технологии.

Самым легким методом подключения будет покупка специальной лампочки, которая может функционировать без дросселя. Она снабжена специальной горелкой, которая работает как стабилизатор и может разбавлять световой луч. Но такой метод подключения не рекомендуется выполнять человеку без навыков электрики. Он очень сложен, поэтому лучше обратиться за помощью к профессионалу.

Процесс подключения

Необходимо также помнить о правильном хранении и утилизации этих светильников. Поскольку в них содержится небольшой процент ртути, то такие лампы нельзя выкидывать в мусорное ведро или держать в пакете. Использованные устройства необходимо отнести в пункт переработки (их можно найти в магазинах бытовой техники). Хранить неиспользованные лампы необходимо только в картонных коробках, вдали от детей и животных. Если ДРЛ 125 разбилась, то первым делом необходимо проветрить помещение, а потом произвести влажную уборку.

Многие электрики не советуют ставить такие лампочки в домах или квартирах. Они недостаточно освещают помещение, а также опасны для здоровья. Такие устройства годятся только для уличного использования или на складских предприятиях.

Правильное хранение

Лампочки ДРЛ 125 отлично подойдут для освещения дворов, улиц, веранд или стоянок. Их достаточно просто подключить самостоятельно при помощи дросселя

Но, конечно, при работе важно соблюдать все правила безопасности
