Светодиодные Е-40 для замены ДРЛ-250
Не делая рекламы определенным брендам можно отметить наиболее авторитетные отечественные и иностранные фирмы, выпускающие качественные светодиодные лампы в цоколе Е-40, которыми можно заменить ДРЛ-250:
E40 BRIGHTLUX IP65 60W – от 7000 рублей,E40 SAMSUNG 60W (Corn) – от 3000 рублей,Е40 СДЛ-КС-60 60Вт 220В SMD Кукуруза (Euroled) – от 4300 рублей,Е40 Philips Corn – от 3500 рублей,E40 60w Кукуруза (Corn) Goled – от 3600 рублей,
Выводы
Также можно вспомнить, что в газоразрядных лампах, таких как ДРЛ-250 и ДРЛ-400 используется ртуть. Они вредны сами по себе, а большое их количество на производстве – нежелательно. Еще один весомый аргумент против ртутных ламп – выпускаться они перестанут ориентировочно уже в 2020 году, тогда их светодиодные аналоги займут львиную долю рынка. Те же, кто говорят о том, что световой поток ртутных ламп выше, чем у светодиодных, забывают, что при этом светодиодные лампы отличаются более высокой цветовой температурой. Данный факт нивелирует визуально эти различия. Таким образом можно сделать вывод, что серьезным минусом более низкий световой поток считать нельзя.
Световой Выгода от использования более дорогих в покупке, но более долговечных и экономных светодиодных ламп Е-40 60 Вт покрывает все минусы использования их устаревших аналогов – ламп ДРЛ-250. Перед покупкой не забудьте проверить угол рассеивание светодиодной лампы – он может быть разным, от 160 градусов до 360. Говоря простыми словами – если вам нужна светодиодная лампа, которая будет светить со всех сторон – выбирайте форм-фактор “Кукуруза (Corn)”. Выглядит она визуально вот так:
Электрическая лампа ДРЛ относится к дуговым ртутным люминофорным источникам света, которые создают световой поток значительной мощности и при этом обладают небольшими габаритами. Они отлично зарекомендовали себя при организации уличного освещения, а также в качестве осветительных приборов для помещений промышленного типа.
Лампы типа ДРЛ
Какие бывают ошибки при подключении
При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.
Неправильное подключение четырехконтактного дросселя
Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.
Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.
Технические характеристики ламп днат

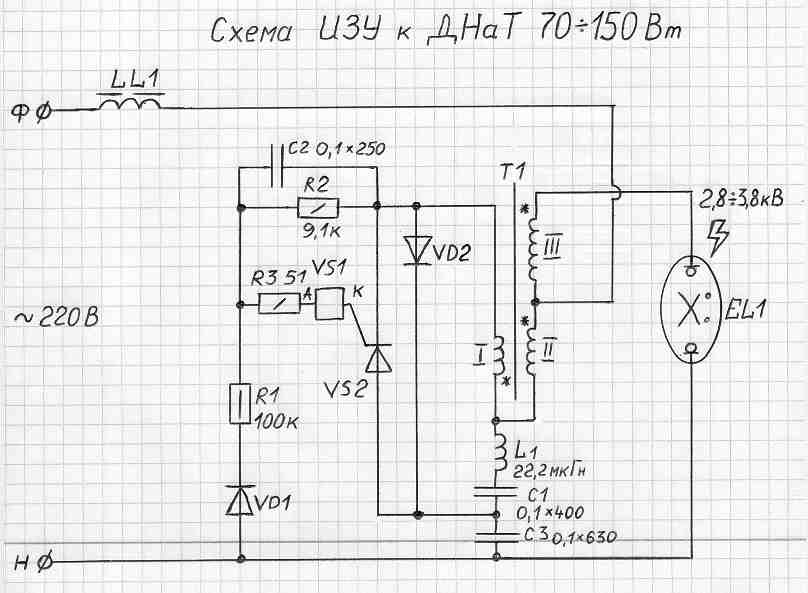

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.
Дроссель ДРЛ для лампы ДНАТ
Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:
1. Яркость лампы ДНаТ снижается на 30%
2. Заметно дольше разгорается.
3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.
4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.
5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.
Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.
Обозначения на корпусе
На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.
Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.
Напряжение на лампе
Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.
Схемы подключения
Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.
Рисунок 3. Подключение к патрону лампочки
Через дроссель
Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.
Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов
Световой поток при этом остается неизменным, что важно для любого источника освещения

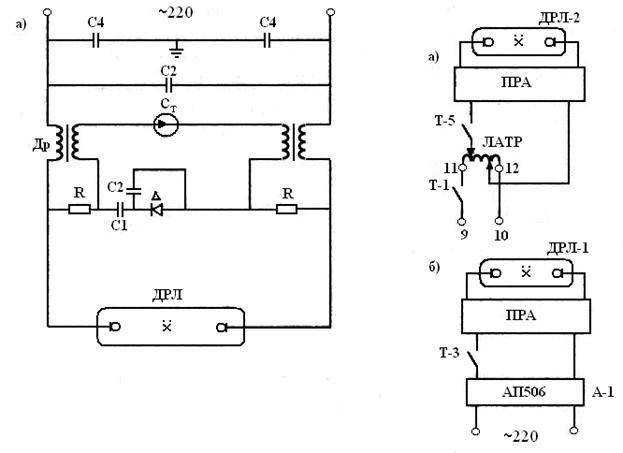

Рисунок 5. Схема подключения ДРЛ через дроссель
Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.
Лампа ДРЛ зажигается не мгновенно. В некоторых случаях на полный разогрев и достижение максимального светового потока может уйти до пятнадцати минут.
Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.
Без дросселя
Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.
Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.
Рисунок 5. Схема подключения ДРЛ без дросселя
Элемент сопротивления можно заменить конденсатором или набором конденсаторов
При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

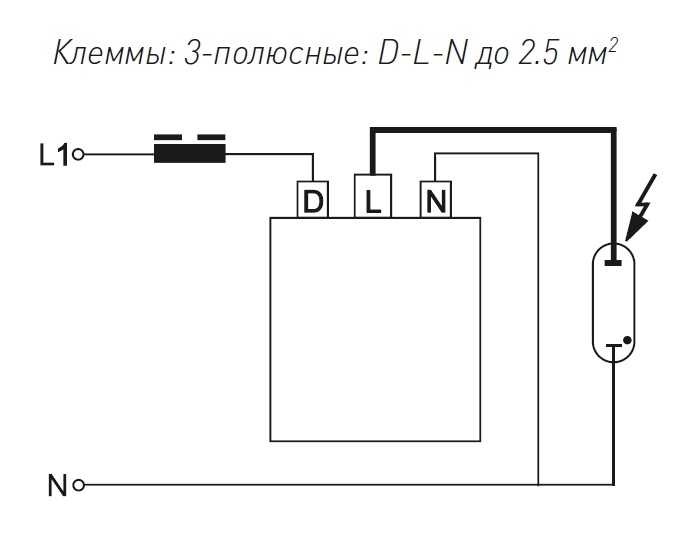

Схема эта зачастую изображена непосредственно на корпусе.

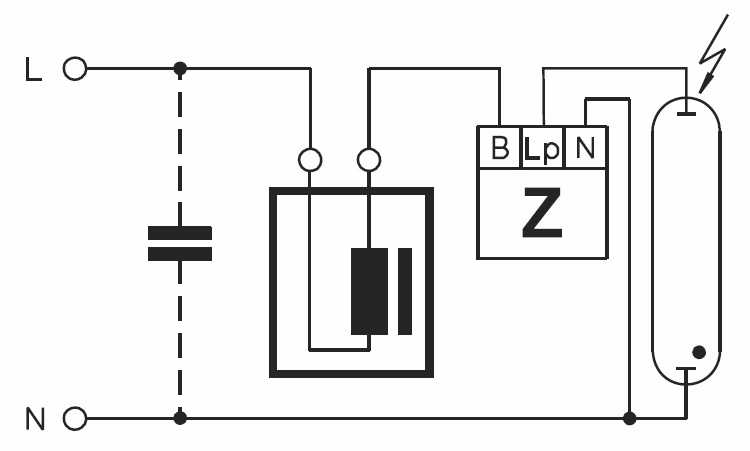

Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.

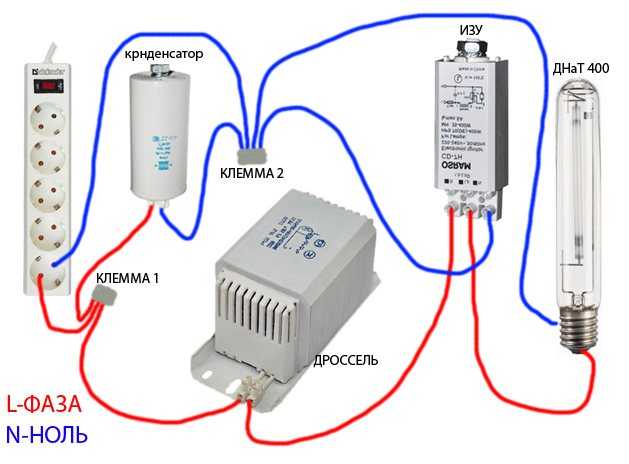

Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус
Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
Для чего нужен дроссель?
Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:
Дуговые ртутные лампы
Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:
Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.
Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.
В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).
Физические параметры и схема подключения дросселя
Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.
Дроссель
К параметрам катушки индуктивности относятся:
Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.
Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.
Схема подключения лампы ДРЛ
В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.
Балласт для люминесцентных ламп
Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.
Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.
Схема включения
Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:
Применение балласта имеет свои положительные моменты:
Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:
READ Как подключить варочную панель miele
Подключение люминесцентного прибора без использования балласта
Устройство и принцип работы ДРЛ
Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.
Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.
Основные функциональные части обычной ДРЛ
- Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
- Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
- Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.
Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.
Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.
Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.
Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.
Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора
Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.
Лампы ДНаТ
Среди источников света есть лампы ДНаТ – Дуговая Натриевая Трубчатая лампа. Сейчас осветительные приборы на этом типе ламп постепенно приобретают статус «пенсионеров». Но отправляться им на покой пока еще рано. Этот тип источника света прост, и надежен. Тот факт, что он до сих пор не снят с производства также говорит о его востребованности. Конечно, есть и недостатки, но без них никуда.
Натриевые лампы низкого давления были сконструированы в тридцатые годы. С 1960 года они практически полностью сняты с производства металлогалогеновыми. Развитие этих газоразрядных источников света протекало практически одинаково и в СССР, и в Европе.
Основная функция – освещение улиц, освещение агрокультур (научно — досветка). Но они также применяются и для освещения спортивных залов, иногда ими освещают подземные переходы.
Они получили мировое признание и были осветителем номер один для улиц и автомобильных трасс и дорог. Сейчас у них появился очень сильный конкурент в лице светодиодов. До сих пор, бывалые проектировщики до сих пор применяют именно эту технологию. Этому есть логичное объяснение:
- ДНаТ дешевле. Диодное освещение реально дороже.
- Светодиоды, конечно, более энергоэффективны, но не сильно выигрывают у газоразрядных ламп.
- Качество светодиодных светильников неизвестных фирм сомнительно.
- Лампа натриевая имеет больший срок полезной эксплуатации. Многие производители (можно насчитать не один десяток) для повышения яркости дают светодиодам предельный ток, тем самым сокращая срок полезной эксплуатации.
- Разработаны лампы мощностью до 4 кВт при светоотдаче до 160 лм/Вт.
Частно ДНаТ можно встретить на производственных предприятиях. Но, чаще применяется освещение комбинированного типа в связке с металлогалогенными лампами (МГЛ). Это добавляет свету «теплоты». Если посмотреть терминологию, то более верно их называть НЛВД – натриевая лампа высокого давления, либо High-Pressure Sodium Lamp. В постсоветском пространстве устоялась аббревиатура ДНаТ. Во времена СССР ДНаТ выпускались многими заводами.
Типовые часто задаваемые вопросы от читателей
Есть ДНаТ-400 который в последнее время перестал включаться. Может ли это быть из-за пониженного напряжения в конечных электрических цепях?
Как вариант, возможно, что уровня напряжения в конечной электрической цепи не хватает, но хотелось бы узнать более детальные подробности. Лампа не загорается совсем или время разогрева длиться дольше, чем обычно, возникают ли в момент включения хоть какие-то световые эффекты или лампа даже не мерцает?
Помимо такой возможной причины как пониженного напряжения в конечных электрических, лампу следует проверить на следующие неисправности:
Неисправно ИЗУ – из-за естественного износа элементов или при частых коммутациях без выдержки перерыва между включениями зажигающее устройство может выйти со строя. Замена на новое может полностью решить проблему, но подбирать нужно аналогичное.
Сгорел патрон – многие точки подключения в газоразрядных лампах страдают из-за повышенного напряжения, подаваемого на лампу. Поэтому патроны могут не выдерживать электрической нагрузки и просто перегорать. Для устранения неисправности замените патрон новым.
Соединительные провода – также перегорают на участке от ИЗУ до лампы из-за высокого напряжения и приложенной к ним нагрузки. Такую неисправность можно определить даже визуальным осмотром.
Перегорела сама лампа – проверяется визуальным осмотром или путем замены на аналогичную исправную.
