Цоколь эдисона е27: конструкция, параметры, применение

Кто и когда первым в мире изобрел электрическую лампочку.

Все изменилось с изобретением электричества. Постепенно изобретатели нашли способ безопасно, ярко и дешево осветить дома всех людей.

В вопросе первенства изобретения лампочки, как и во многих других, отечественная и мировая точка зрения различаются. В России принято считать первооткрывателями Павла Николаевича Яблочкина и Александра Николаевича Лодыгина. Ученые придумали разные типы осветительных приборов. Яблочкин в 1875-1876 годах первым сконструировал дуговую лампу. Однако в дальнейшем ее признали неэффективной. Лодыгин же двумя годами ранее (1874 год) получил первый патент на лампу накаливания.

В мире же считается, что первая лампочка изобретена Томасом Эдисоном. Свой патент американский ученый получил в 1879 году, на пять лет позже Лодыгина. Эдисон после долгих экспериментов сконструировал прибор, горевший почти 40 часов — максимально возможный срок для того времени. Кроме этого, изобретатель добился удешевления производства, чтобы лампочку мог позволить себе каждый человек.

В вопросе первенства изобретения лампы нет однозначного ответа. Множество ученых в разных странах трудились над ней, но далеко не все патентовали свои открытия. Электрическую лампочку однозначно можно назвать коллективным детищем мирового научного сообщества.

Типы ламп

Цоколь Е27 и Е14 используется для освещения в бытовых и производственных помещениях как в обычных светильниках типа бра или люстры, так и во взрывозащищенных рудничных светильниках. С ним производятся лампы всех популярных типов, каждый из которых нашел свое применение и дома, и в офисе, и на производстве.

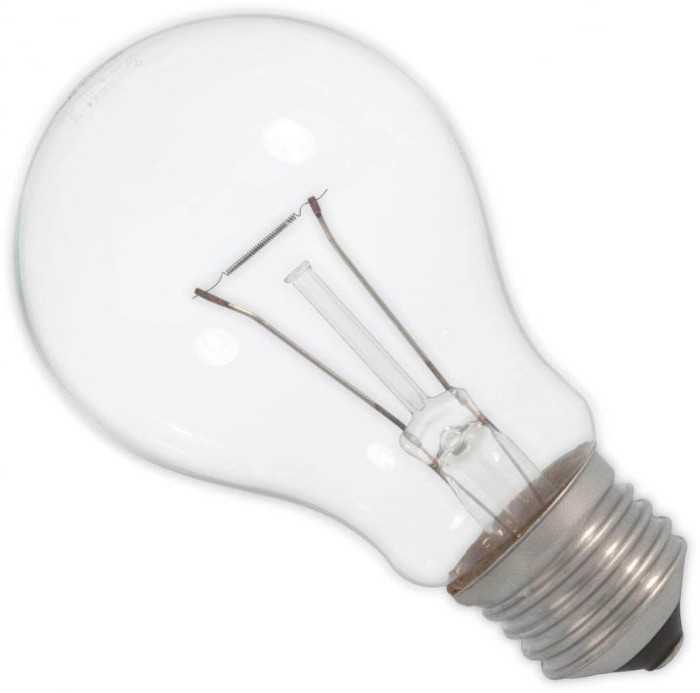

Лампа накаливания

Лампа накаливания – классический источник света, который активно использовался до начала 2000 годов повсеместно. Обеспечивает световой поток около 10 Лм/Вт. Цоколь Е27 в лампах накаливания стал одним из основных, обычно мощность таких источников света находится в пределах 25–150 Вт. В связи с высоким потреблением электроэнергии и сильным нагревом колбы, во многих странах ЛН были запрещены. На замену им пришли энергосберегающие светильники.

Галогеновые

Для галогенных ламп цоколь Е27 не стал основным, они часто встречаются и в линейном виде для использования в прожекторах.Такие лампы выдают больший световой поток – около 17–20 Лм/Вт. Эти лампы дольше служат – до 5000 и более часов, чем накаливания, но большую популярность они обрели в 12-вольтном исполнении и в точечных светильниках.

Энергосберегающие

Горячие старые лампочки вытеснили компактные люминесцентные лампы или как их еще называют энергосберегающие. Они меньше греются, меньше потребляют, а светят при этом ярче в 5 раз, чем лампы накаливания. Световой поток 50–70 Лм/Вт. КЛЛ мощностью в 20 Вт, светит как старая 100-ваттная лампа. В формате Е27 встречаются приборы максимальной мощностью порядка 25 Вт, реже встречаются и более мощные. По принципу действия они аналогичны лампам дневного света, а по форме просто свернуты в спираль для компактности.

Компактная энергосберегающая лампа с цоколем е27

Светодиодные

После 2010 года активно начали распространяться светодиодные осветительные приборы. Развитие LED-технологий привело к тому, что в общее использование вошли светодиодные лампочки с цоколем Е27. Обычно мощность таких источников света лежит в диапазоне от 4 до 15 Вт. А световой поток – от 80 до 120 Лм/Вт. Таким образом, достигается еще большая экономия электроэнергии и яркость. Питание низким напряжением (есть модели как 220, так и 12, и 24 В) позволяет их использовать во влажных помещениях.

Из каких частей состоит патрон

Он является сборной конструкцией, состоящей из нескольких частей. Внутри корпуса находятся еще сердечник, зажим винтового типа, прижимной контакт и резьба, по которой закручивается лампочка.

Схематическое изображение конструкции.

Сердечник

Для его производства обычно используют керамику, пластик или карболит. Эти материалы позволяют работать лампам, но при этом затраты электричества остаются минимальными. В зависимости от конструкции патрона могут различаться размеры сердечника, его формы.

Винтовой зажим

Его основная функция – обеспечение соединения проводниковых и клеммных деталей. Они есть в лампах с маркировкой O, U, C. В конструкции новых моделей клеммы могут быть расположены снаружи.

Прижимной контакт

Прижимным называют тот контакт, который прижимается к металлу или полупроводнику. Его производят из латуни. У некоторых изделий может быть два или четыре вставных контакта, в других их функцию выполняет одна спираль.

Резьба

Является необходимым элементом в конструкции, но также бывает разной. Есть резьбы, предназначенные специально для использования в промышленных помещениях, а есть и бытовые варианты. Существуют модели и для наружной установки, они не боятся снега, дождей и способны работать в сложных условиях.

Резьбовое соединение.

Корпус

Современные модели корпусов патронов делают из керамики. Этот материал способен выдержать высокие температуры, при этом он не плавится, не деформируется и не разбивается. Также современные варианты имеют неразборную конструкцию со встроенной резьбой.

Модель типа E27 из карболита.

Как выбрать

Выбор правильной лампы с e27 цоколем может быть непростым, но следующие факторы могут помочь вам сделать правильный выбор:

Яркость: яркость лампы измеряется в люменах (lm). Чем больше люмен, тем ярче свет. При выборе лампы необходимо учитывать требуемый уровень освещения в помещении. Цветовая температура: цветовая температура лампы измеряется в градусах Кельвина (К). Чем выше значение градусов Кельвина, тем более холодный и синий цвет света. Чем ниже значение градусов Кельвина, тем теплее и желтее цвет света. При выборе лампы следует учитывать тип освещения, который требуется для конкретного помещения. Например, для спальни лучше выбрать лампу с теплой цветовой температурой, а для рабочего стола — лампу с более холодной цветовой температурой. Энергоэффективность: лампы с e27 цоколем могут потреблять разное количество энергии. Чем эффективнее лампа, тем меньше она потребляет энергии и тем меньше ее счет за электроэнергию. При выборе лампы следует учитывать ее класс энергоэффективности, который указан на упаковке. Продолжительность работы: продолжительность работы лампы указывается в часах и означает, сколько времени лампа будет работать, прежде чем потребуется замена

При выборе лампы следует обратить внимание на ее продолжительность работы, особенно если лампа будет использоваться в помещении, где требуется длительное время работы. Совместимость с диммером: некоторые лампы с e27 цоколем могут быть совместимы с диммерами, позволяющими регулировать яркость света

Если вы планируете использовать лампу с диммером, убедитесь, что она совместима с выбранным диммером. Тип лампы: выберите тип лампы, который наилучшим образом соответствует вашим потребностям.

Типы цоколей ламп

Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.

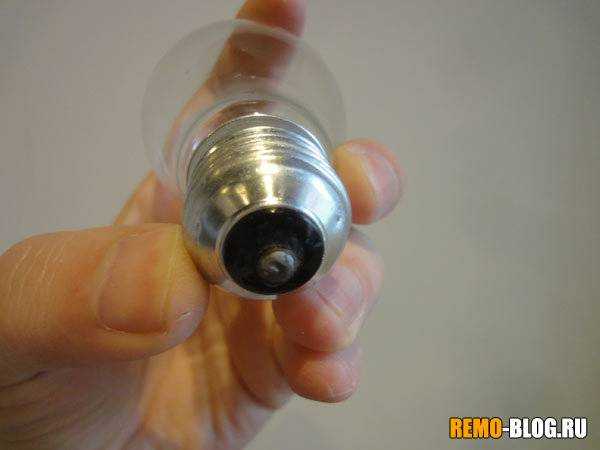

Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.

Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:

1. Заглавная буква в начале обозначения определяет тип цоколя.

E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.

2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.

s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.

Резьбовые цоколи

Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.

Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.

Штырьковые цоколи

У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.

Читать также: Монтаж электропроводки в квартире своими руками

Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.

Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.

Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.

Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.

Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.

Штифтовые (байонетные) цоколи

Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.

Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.

Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:

BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;

SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;

MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.

Цоколь с утопленным контактом

Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.

Читать также: Светильники на потолок

Софитный цоколь

Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.

А также в галогеновых лампах.

Фокусирующий цоколь

Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.

Прячем проводку в доме

Светильники на потолок

Монтаж электропроводки в квартире своими руками

Самостоятельный монтаж кабельного канала

Традиционная лампа накаливания

Это, наверное, самая массовая деталь среди всех существующих видов. Данное изделие стало популярным благодаря сверхнизкой цене, простой конструкции. Кроме того, это решение является самым привычным. Лампа накаливания E27 широко применяется в самых разных видах осветительных приборов. Несмотря на столь большую известность и популярность во всем мире, данная модель значительно уступает по характеристикам и сроку службы своим более технологичным «родственникам». Вольфрамовая нить часто перегорает – заканчивается ее срок эксплуатации. Также в процессе работы колба лампы мутнеет. Образуются особые пары, которые и являются причиной помутнений. Со временем уменьшаются характеристики яркости.

Существуют и рефлекторные модели ламп накаливания. Они отличаются от простого изделия особой поверхностью. На стеклянное покрытие нанесен тонкий слой серебра. Это дает возможность направлять свечение в необходимую точку или сторону. Эти решения применяются в тех случаях, когда необходим направленный свет. Рефлекторные лампы с цоколем E27 можно приобрести в магазинах, они имеют обозначения R50, R63, R80. Цифры в этих обозначениях означают диаметр колбы. Данные изделия также выпускаются в различных формах. Это традиционная шарообразная колба, лампа E27, свеча и другие.

Такие изделия имеют индекс цветопередачи в 90%. Основной тон, который значительно преобладает во всем спектре света, – желтый. Именно поэтому световой поток очень похож на солнечный свет. Срок службы составляет не более 1000 часов.

Для каких типов ламп подходят цоколи E27 и E14

Различные типы ламп с цоколем Е14.

Проще всего рассмотреть основные варианты источников света и увидеть различия по их применяемости с разными цоколями. Тут все достаточно просто, разобраться можно быстро:

Лампы накаливания чаще всего выпускаются с цоколем Е27, это традиционное решение. Они могут иметь мощность до 200 Вт и применяются в любых типах оборудования. Что касается варианта Е14, в него можно ставить только лампочки с нитью накала мощностью не выше 60 Вт.
Люминесцентное оборудование может применяться с цоколями двух типов без каких-либо ограничений. Энергопотребление у этого типа невысокое, поэтому он подходит под разное оборудование. Но при этом есть ограничения по конфигурации, так как светящаяся часть достаточно объемная.
Галогенные варианты имеют схожую конструкцию с лампами накала. Но в сравнении с ними обладают большей яркостью и позволяют добиться лучшего качества освещения. Выпускаются под разные патроны, поэтому можно подобрать подходящее решение под любой из видов.
Светодиодные лампочки самые экономичные на сегодня. Они выпускаются с двумя типами цоколей и почти не отличаются по рабочим параметрам. При этом диодное оборудование не греется при работе, что продлевает срок службы патронов.

Способы крепления

За токопроводящий провод

Крепление патрона за токопроводящий провод

Электропатрон винтовой запрещено напрямую подключать к кабелям. Перед этим его следует зафиксировать в светильнике. В пластиковую втулку на донышке вставлен фиксирующий винт. В отверстие продеваются жилы. После подключения и сборки патрона можно зажимать провода с помощью винта.

На трубке

Это самый распространенный способ крепления. С помощью такой конструкции можно подвешивать плафоны разного веса, габаритов и дизайна.

На металлической трубке есть гайка, с помощью которой производится крепление арматуры для люстр и плафонов. Провода проводятся через трубку.

Можно встретить патроны, в которых резьба нанесена на наружную часть корпуса. На нее крепится абажурное кольцо.

Втулкой

Подключение проводов к безвинтовому патрону

Существуют светильники (настенные, настольные), которые крепятся на пластиковые и металлические втулки. С помощью такого метода можно расширить возможности технологии создания светильника. Для этого достаточно просверлить отверстие и закрепить патрон втулкой.

С безвинтовыми контактными зажимами

Корпус в таких моделях закреплен с донышком на две защелки. По этой причине крепление отличается от классического.

На трубку с резьбой в люстры прикручивается донышко патрона. Затем в патрон проводятся токопроводящие жилы. В конце корпус надевается на дно и защелкивается. Важнейшим преимуществом является возможность ремонта.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Штырьковые модели

Контакт лампы с патроном осуществляется за счет попадания штырей в его отверстия. Цифры после буквы G обозначают расстояние между двумя контактами. Если количество таких контактных элементов больше двух, то маркировка указывает на цокольный диаметр.

Цоколь G4 используется в маленьких галогеновых лампах, создающих необычный декоративный эффект в виде яркого точечного источника света на потолках. Эти лампочки применяются при напряжении 24 или 12 вольт, что очень удобно при использовании их в гибких осветительных системах, а также в светильниках, встроенных в потолок. Срок службы таких приборов превышает 2000 часов.
