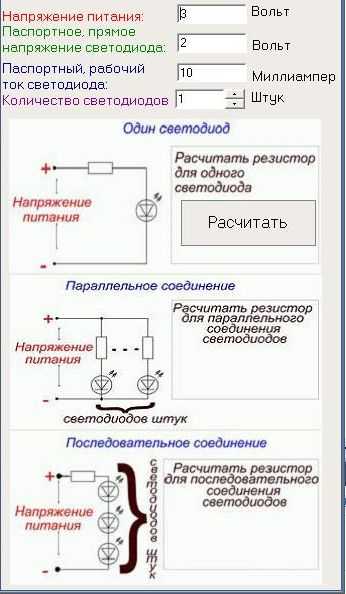

Онлайн калькулятор расчета резистора для светодиода
Этот онлайн калькулятор поможет вам найти нужный номинал резистора для светодиода, подключенного по следующей схеме:
примечание: разделителем десятых является точка, а не запятая
Формула расчета сопротивления резистора онлайн калькулятора
Сопротивление резистора= (U–U F)/I F
- U – источник питания;
- U F – прямое напряжение светодиода;
- I F – ток светодиода (в миллиамперах).
Примечание:
Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то выберите ближайшее бо́льшее значение сопротивления, которое вы рассчитали.
Например, если у вас получилось сопротивление 313,4 Ом, то возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем или соединения нескольких резисторов.
Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.
Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.
Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.
Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Угол рассеивания
Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов
Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами (к примеру филаментные). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.
Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.
Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.
С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д. Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его. Как определить мощность светодиода? Об этом расскажем в данной статье. Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.
Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт. Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений. Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.

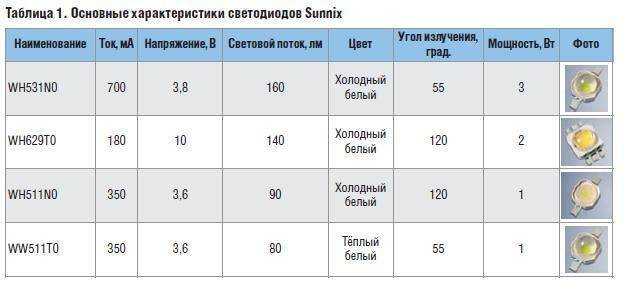

Как определить мощность светодиода?
Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае? Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду. Маленькие (3-10 мм):
- Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
- Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
- Оранжевый (ток –около 2 ватт, напряжение –20 мА)
- Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
- Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
- Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
- Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)
Большие:
- Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
- Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)
Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).
Цветовая маркировка световых диодов
С одной стороны, цветовая маркировка позволяет определить вид и характеристики светодиода, с другой – единых обозначений не существует. Каждый производитель использует свои значения. В России есть цветовая маркировка, но ее редко используют – список элементов из цифр и букв слишком большой, запомнить достаточно сложно, расшифровка неудобна для обычного покупателя. Более простое буквенное обозначение принимают за общепринятое (неофициально). Используют в основном для светодиодных лент. Кроме общих характеристик указывают степень защиты элемента от проникновения мусора и влаги – IP и цифры от 0 до 6.
Чтобы выбрать хороший вариант для замены устаревших лампочек, необходимо выяснить, какие бывают светодиоды, и установить параметры подключаемой электрической сети: соответствие напряжения, силы тока, сопротивления.
Разновидности и устройство
Все светодиоды разделяют на категории индикаторные и осветительные.
Индикаторные устройства
Назначение состоит в индикации процессов и состояния. Также используются для подсветки приборных палений, мониторов. Мощность их сравнительно невелика – до 0,02 Вт, яркость умеренная. Классификация диодов связана с конструкцией.
- DIP – светоизлучающий маломощный кристалл заключен в корпус, обычно с выпуклой линзой. Форма корпуса цилиндрическая с диаметром от 3 мм и прямоугольная. Выпускаются модели, излучающие свет от инфракрасного до ультрафиолетового. Могут быть одно- и многоцветными, если требуется сложная индикация. Минус устройства – небольшой угол рассеяния, не более 60 градусов.
- Super Flex «Pirahna» – сверхъяркий полупроводник в прямоугольном корпусе с 4 выводами. Конструкция легко крепится на плату. Диод используют для подсветки автомобильных приборов, рекламных вывесок холодных огней. Выпускают красный, зеленый, синий и 3 белых светодиодов. Корпусов всего 2: на 3 и 5 мм с линзой и без нее. Угол рассеивания – от 40 до 120 градусов.
- Straw Hat – по виду напоминают двухвыводные цилиндрические модели, но меньшей высоты с линзой с большим радиусом. Полупроводник здесь расположен намного ближе к стенке линзы, что обеспечивает больший угол рассеивания – 100–140 градусов. Выпускают синие, красные, зеленые, желтые и белые светодиоды. Они чаще используются в декоративных целях, так как создают рассеянный, а не направленный свет. Обычная сфера применения – места, где требуется равномерная подсветка.
- SMD – вариант для поверхностного монтажа. Кристаллы помещаются в корпуса прямоугольные и квадратные, но плоские. Размеры указаны в маркировке – 0603, 0805, где цифры обозначают длину и ширину в сотых дюйма. Есть разновидности с выпуклой линзой и без нее. Светодиоды сверхъяркие, мощность до 0,1 Вт, как цветные, так и белые. SMD-модели получили широкое применение при монтаже подсветки.
Осветительные светодиоды
Лазерный светодиод Такие полупроводники применяются для освещения: помещений, улиц, автомобилей. Они намного мощнее и выпускаются только в белом цвете разной температуры: белый холодный, белый теплый, дневной.
На самом деле белого излучения в природе не существует. Чтобы получить генератор белого света, комбинируют три базовых цвета – красный, синий, желтый.
- SMD LED – большинство осветительных светодиодов имеет такое исполнение. От индикаторных их отличает только большая мощность. Угол рассеивания – 100–130 градусов, поэтому для равномерного освещения нужно много LED.
- COB – по сути, аналог платы, в которую интегрировано большое количество кристаллов SMD – несколько десятков. Угол рассевания – 180 градусов, так что этот вариант подходит для формирования только рассеянного излучения.
- Filament LED – спектр излучения близок к лампе накаливания. Чаще используется для освещения жилых комнат и для создания декоративного освещения. КПД модели выше, чем у SMD.
SSMD LED
COB
Filament LED Выпускают еще один необычный вариант – лазерный светодиод. Полупроводниковые кристаллы в них излучают узконаправленный поток света – в 5–10 градусов. Применяются в лазерных устройствах, наподобие строительного уровня, в линиях оптоволоконной связи, в целеуказателях.
Как определить параметры тока для светодиода: способы, примеры расчета
Определение параметров неизвестного светодиода может быть произведено различными способами, на основе той или иной методики. Некоторые из них являются чисто математическими, полученными с помощью расчетов на основе полученных данных. Другие варианты предполагают проведение измерений характеристик светодиодов с помощью специальных приборов (тестеров или мультиметров).
Зачем нужно знать ток
Информация о том, какой потребляет ток данный светодиод, позволит избежать перегрузок или нарушения рабочего режима при эксплуатации светильников. Небольшое понижение напряжения способствует продлению срока службы, но превышение параметров резко ускоряет выход из строя отдельных элементов или всей цепи.
Если производится сборка цепи из большого количества светильников, обязательно измерьте силу тока и сравните полученное значение с паспортными данными. Если имеется превышение заданных 20 мА, необходимо увеличить гасящее сопротивление (подобрать резисторы с большим номиналом). Если ток в цепи окажется немного меньше (порядка 18 мА), то ничего исправлять не надо. Такое значение не сможет заметно снизить яркость свечения, но смягчит режим работы и позволит увеличить срок службы светильников.
Способы определения силы тока, напряжения и других параметров
Далеко не все знают, как определить ток и прочие параметры неизвестного светодиода. Существуют разные варианты, требующие определенных знаний и практической подготовки, или простого наличия измерительного прибора. От применяемой методики зависит точность и корректность проверки устройства. Пользователи обычно прибегают к наиболее простому и доступному для себя способу определения рабочих характеристик, хотя он может оказаться не самым эффективным. Известны следующие варианты:
- измерение специальными приборами (мультиметром);
- расчет параметров с использованием теоретических методик;
- визуальное определение типа светодиода.
Выбор того или иного типа проверки обусловлен возможностями и степенью подготовки пользователя. Рассмотрим их подробнее.
Мультиметром
Существует два основных рабочих параметра, подлежащих измерению тестером:
- рабочий ток;
- прямое падение напряжения.
Необходимо правильно определять анод и катод. У элементов обычной конструкции (с длинными ножками) анод более длинный. На впаянных в схему деталях проверку выполняют последовательным изменением полярности, если с первого раза она не была правильно определена. На мультиметре переключатель устанавливается в соответствующее положение:
- DCV — измерение постоянного напряжения;
- DCA — измерение постоянного тока до 200 мА.
Показания тестера дают достаточно точные данные, ограниченные лишь собственной погрешностью данного прибора. Ценность этого способа состоит в непосредственном измерении устройства, находящегося в конкретных условиях. Данные, отображающиеся на дисплее, позволяют делать выводы о режиме работы и состоянии как самого светодиода, так и всей схемы целиком.
По закону Ома
Теоретический метод определения параметров удобен тем, что позволяет обойтись без использования приборов и определить, сколько вольт в светодиоде, сугубо расчетным путем. Проверка состоит в расчете параметров по общеизвестной формуле:
Или, проще, напряжение равно произведению силы тока на сопротивление.
По внешнему виду
Визуальное определение параметров — весьма сомнительное занятие, дающее минимальное и не всегда корректное понятие. Однако, в ситуациях со светодиодами, внешние признаки иногда могут дать вполне достоверную информацию.
Например, синий оттенок в работающего элемента свидетельствует о завышенном напряжении питания. Прямое падение напряжения светодиодов обычно находится в определенных пределах, обеспечивающих заданный цвет элемента.
Изменение режима может говорить об отсутствии (или коротком замыкании) в цепи гасящего резистора.
Теория
Математический расчет
Ниже представлена принципиальная электрическая схема в самом простом варианте. В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство:
или его интерпретация
U= I*R+I*R LED .
В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), R LED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).
Значение R LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.
Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: R=(U-U LED)/I, Ом
U LED является паспортной величиной для каждого отдельного типа светодиодов.
Графический расчет
Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U LED). В итоге все данные для расчета сопротивления получены.
Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания (рис.3).
Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:
R=U/I max =5В/0,05А=100 Ом
Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:
P=I 2 *R=(U R)2/R
Точное определение мощности
Вам понадобятся:
- Мультиметр
- Блок питания, в котором можно плавно повышать напряжение
- Резистор на 500 Ом
К лазерным светодиодам эта техника неприменима! Подключаете светодиод к резистору и блоку питания. Соблюдайте полярность! Ее тоже можно определить с помощью мультиметра. Плавно увеличивайте напряжение на блоке питания, сравнивая показатели на нем и на светодиоде. Удобнее будет использовать блок питания, который показывает рабочее напряжение, или использовать два вольтметра. Что будет происходить? одинаковое изначально напряжение будет постепенно изменяться на блоке и светодиоде
Важно, чтобы светодиод светился с нормальной яркостью
