Уличное освещение для загородного дома - ошибки и правила при установке и выборе светильников

Защищённость прожекторов

Для того, чтобы покупатель мог определить, для каких условий эксплуатации планируется использовать оборудование, в технической документации указывают класс защиты. Он состоит из двух цифр. Первая из них соответствует предохранению от проникновения твёрдых предметов (например, пыли), вторая — от попадания влаги. Ноль предполагает полную уязвимость, максимальное значение означает защищённость. Используются следующие виды:

Устройства с IP20 предназначены для использования в закрытых помещениях. Здесь не предусмотрено защиты от попадания пыли или влаги.
Если стоит отметка, что имеется 21 или 22 класс защиты, то такой осветительный прибор разрешено эксплуатировать в тех помещениях, где возникает конденсат. Таким образом, прожектор можно прикрепить в неотапливаемом помещении. Если имеется IP23, то дополнительно допускается установка на улице.
IP50 обеспечивает защиту от проникновения пыли.
Если подразумевается, что прожектор будет светить в условиях высокой влажности, то его защита должна быть не ниже IP54.
Прожекторы с IP67 или IP68 имеют настолько высокий уровень влагозащиты, что их можно помещать в воду во время работы без каких-либо последствий.

При выборе оборудования класс защиты должен соответствовать предполагаемым условиям эксплуатации. Лучшие светодиодные прожекторы имеют максимальную или близкую к ней защиту.

В некоторых моделях применяется матрица светодтиодовИсточник stroyday.ru

Проводка кабеля под землей

Существуют определенные нормы проведения электрической разводки в теле грунта. Для этого необходимо строго по схеме (проекту) выкопать сеть канав, в которые и будет укладываться электрический кабель. Кстати, подготовительные работы, к которым относится земляные, можно проводить своими руками. Итак, как правильно подготовить сеть канав?

По участку наносится схема разводки, которая оформляется колышками и шпагатом. Месту установки колышек – это места установки осветительных приборов.
Траншея должна выкапываться на глубину 80 см. Оптимальный вариант ее формы – трапециевидная.
Ее частично засыпают крупнозернистым песком. Толщина слоя – 20 см.
Производится укладка электрического кабеля. Было бы неплохо, если кабель уложить в пластиковую трубу. Это увеличит срок его эксплуатации.
Еще один слой песка толщиною 20 см.
Укладывается поверх песчаного слоя сетка или пленка, можно положить в один слой кирпич.
Полная засыпка траншеи грунтом.

Требования по укладке кабеля под землей Концы кабеля выводятся наружу, и производится соединение их к концам провода, расположенного внутри светильника. Именно так освещаются аллеи, детские площадки, бассейн, открытая автомобильная стоянка. Но есть и другой вид наружного освещения. Это светильники, установленные на фасадах построек. К примеру, на основном доме, гараже, летней кухне и так далее.

Виды светильников

Ассортимент приборов освещения достаточно велик по разным параметрам и признакам. Обычно их монтаж производится на столбы, стены и металлические опоры.

Приборы освещения условно подразделяют на классические, энергосберегающие и сферические. Последние представляют собой столб с плафоном круглой формы. Преимущество их в том, что свет распределяется равномерно по всем сторонам. Стекло для плафона применяют разное (матовое, глянцевое), но такое, чтобы оно имело свойство переотражения.

Индерективные светильники работают исходя из принципа распределения светового потока. Их прекрасно можно использовать при освещении города, парка, сквера.
Прожектора различаются:

По типу устанавливаемых в них ламп и по принципу распределения света внутри.
По значению силы света и угла светового потока.

Особенности

На сегодняшний день не составляет труда придумать осветительный прибор какого угодно дизайна и из любого материала. Можно подобрать лампу под конкретный стиль и интерьер. Источники света делятся на следующие виды:

Лампа накаливания.
Принцип работы основан на нагреве нитевого элемента в инертном газе до внушительных температур. По характеристикам она имеет хорошую теплоотдачу, достаточно мощная, но неэкономная.
Галогенные лампы.
Являются подвидом ламп накаливания. Разница лишь в том, что нагрев происходит в буферном газе. Благодаря такой технологии срок службы увеличивается вдвое. Сфера применения этих ламп достаточно обширна. Например, в фарах автомобилей.

Газоразрядные лампы

Свечение происходит при сжигании внутри лампы топлива в виде газа.

Достоинства:

У светильников высокая светоотдача (в районе от 85 до 150 лм), поэтому они очень эффективны в уличном освещении дорог.
Долгий срок службы – до 2 000 часов. Благодаря этому достигается значительная экономия.
Очень хороши для декоративной подсветки улицы, так как качество светопередачи на высоком уровне. В современном мире наружное освещение улиц невозможно представить без газоразрядных ламп.

Двор приусадебного участка лучше всего освещать газоразрядными лампами

Недостатки:

Их не так уж и много, и они не сильно влияют на применение ламп для освещения улицы.

Шумный режим работы светильников. При свечении лампы создается эффект мерцания.
Вредны для применения внутри помещения из-за наличия в колбе паров ртути. При повреждении колбы пары попадают в организм человека.

Ртутные лампы

Газовый разряд образовывается в ртутных парах. Для уличного освещения применяют обычные ртутные лампы. В медицине – специальные. Управляют режимами работы с помощью пускового аппарата. Время стабилизации зависит от многих факторов и условий применения. Чем температура окружающей среды ниже, тем дольше происходит разогрев лампы.

Недостатки ртутной лампы таковы:

Увеличение давления при работе. Это означает, что лампа должна остыть перед следующим ее включением.
Такие лампы очень чувствительны к перепадам напряжения в сети, влияющим на световой поток. При сильном понижении напряжения осветительный прибор может погаснуть.
Лампа вырабатывает ультрафиолет, что вредно для глаз человека.

Натриевые лампы

Свечение происходит за счет паров натрия и газового разряда в них. Такие лампы применимы только для освещения улицы. Из достоинств нужно отметить почти идеальные характеристики света. Насыщенность цвета обычно приятна для глаз и имеет оранжевый цвет.

К минусам можно отнести сильную зависимость от внешних факторов. Для освещения улиц их специально помещают в плафон из стекла.

Ксеноновые лампы

Принцип основан на дуговых лампах. Дуга горит между двух электродов из вольфрама. Спектр света практически не ограничен. Цвет свечения зависит от того, какой газ расположен внутри.

Люминесцентные лампы

Срок службы их достаточно велик, почти в десять раз больше, чем у обычных ламп. В современном мире для того чтобы убрать шум и мерцание при работе лампы, используют специальные балласты. Также при их помощи можно уменьшить расход электроэнергии. При постоянном включении и выключении лампы очень быстро сгорают, зато они идеальны для уличного освещения. Для того чтобы осветить большой участок, применяются лампы с высоким давлением внутри. На данный момент они считаются самыми лучшими и практичными.

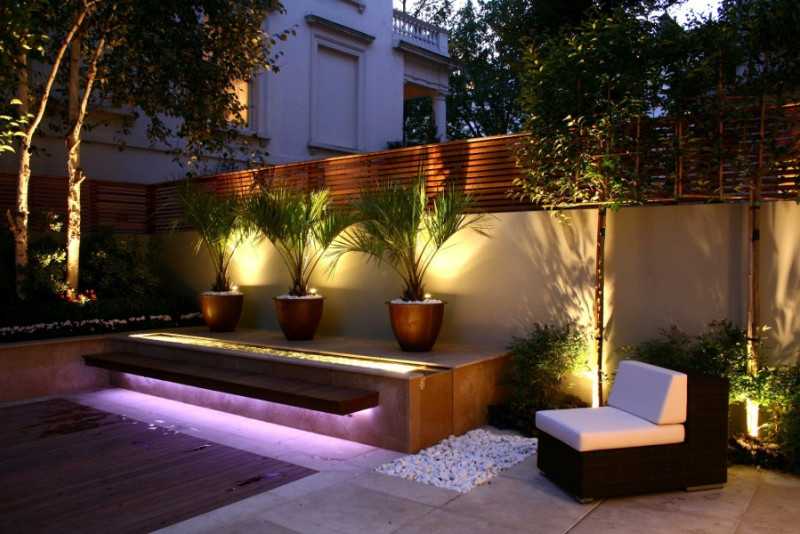

Яркий пример ландшафтного декоративного освещения

Удобство и защита

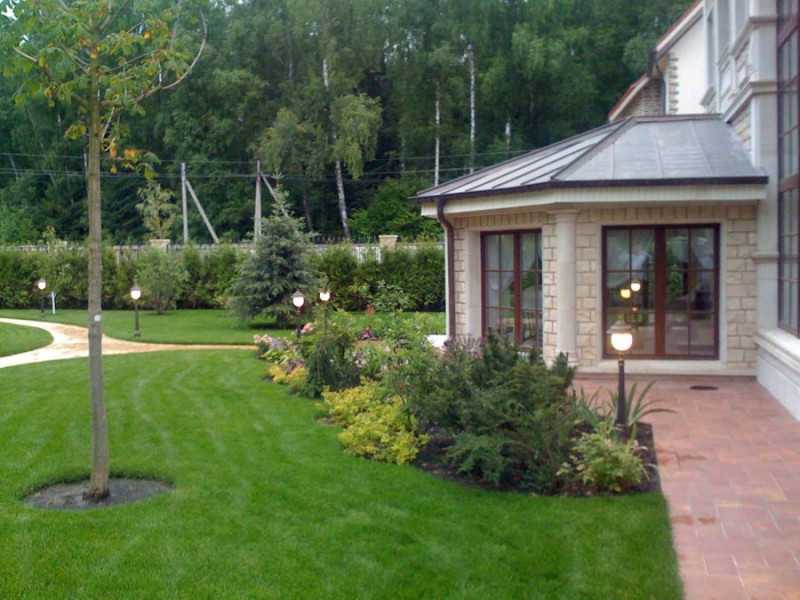

Освещенность участка дает его владельцам ощущение комфорта и защищенности. Канул в прошлое одинокий фонарь, скудно освещавший сумрачный двор. Теперь наружное освещение, — это целая наука.

Существует несколько вариантов освещения участка: общее, охранное, функциональное, архитектурное и декоративное освещение. Общая система освещения подсвечивает всю площадь участка. В этом случае устанавливают уличные фонари на опорах.

Охранное освещение работает всегда с наступлением темноты и поэтому делается максимально независимым от человеческих прихотей и прочих непредсказуемых факторов. Оно может включаться от датчиков с наступлением сумерек даже в отсутствие хозяев и защитит от недоброжелателей.

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

Убираем весь мусор на участке установки опор.
Покупаем все нужные материалы.
Готовим инструментарий для выполнения электромонтажных работ.
Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

коловорот;
корыто для замешивания раствора;
лопата штыковая;
мастерок;
песок;
цемент;
вода;
материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

Размечаем область монтажа осветительного прибора.
Проверяем ровность опоры с помощью строительного уровня.
Дрелью проделываем отверстия в стенах.
Забиваем анкера или дюбели.
Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

Копаем яму нужного диаметра.
Насыпаем на дно ямы песок и трамбуем его.
Собираем деревянную опалубку.
Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
Готовим бетон и заполняем им опалубку.
Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
Ждем, пока раствор затвердеет.
Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
Кладем кабель в траншею или подготовленные скрытые полости.
Устанавливаем светильник на место.
Зачищаем концы всех подводящих проводов с помощью ножа.
Фиксируем каждый фазовый провод к центральным контактам светильника.
Обматываем участки скрутки изолентой или термоусадочной трубкой.
Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.

Правила осветительного оформления дачного участка

При проектировании и реализации проекта освещения нужно учесть несколько универсальных факторов.

Надо всячески избегать перебора в количестве и мощности осветительных приборов. Расчеты и схемы лучше делать по минимуму. Ведь всегда есть возможность добавить новые элементы.

Точное место осветительного прибора, особенно в тех случаях, когда угол освещения будет статичным, лучше определять во время экспериментов на конкретном участке, с конкретными осветительными приборами. Только так можно отрегулировать и декоративный и функциональный эффект освещения.

Участок должен выглядеть ухоженно и гармонично также и в дневное время. Стиль и декорирование осветительных приборов в светлый период дня бросаются в глаза, поэтому их надо подбирать в гармонии цвета и форм. Можно применить также и маскировку осветительных приборов.

Освещение близкорасположенных соседних домов и участков может внести диссонанс, испортить декорацию пересечением осветительных лучей. Освещение соседей нужно учитывать, и рассматривая варианты освещения своего участка, лучше заранее договориться с соседями по вопросам функциональности и эстетики.

Наличие или отсутствие уличного освещения, примыкающего к загородному участку или в случае, если оно находится еще в стадии проекта, также нужно учитывать при расчете и разметке осветительных точек.

Подключение подсветки к электрощиту

После того как все светильники и прочие устройства встают на свои места, проводится контрольная проверка соединений и сопротивления нуля с фазой.

Далее, производится подключение к электрощиту: обесточивается общее напряжение в щите учета, после чего каждый провод встает на свое место. Эту работу надежнее и безопаснее доверить электромонтеру. После подключения желательно подписать каждый новый автомат, для этого в них обычно предусмотрены специальные лунки.

Подключение освещения можно осуществить как напрямую, так и через отдельно сделанную розетку. В этом случае чтобы обесточить сеть будет достаточно просто выдернуть вилку из розетки.

Декоративная подсветка

Сейчас отходит традиционное понимание сада как параллельно расположенных грядок, пары фруктовых деревьев и зелёного газона перед домом. Современный ландшафтный дизайн позволяет превратить двор в произведение искусства. Альпийские горки, водопады, перголы, декоративные растения… Это лишь малый арсенал ландшафтного дизайнера, способного превратить сад в райский уголок. Немаловажную роль в ландшафтном дизайне играет правильное освещение, которое создаст соответствующее настроение вечером и не испортит общей концепции дизайна днём.

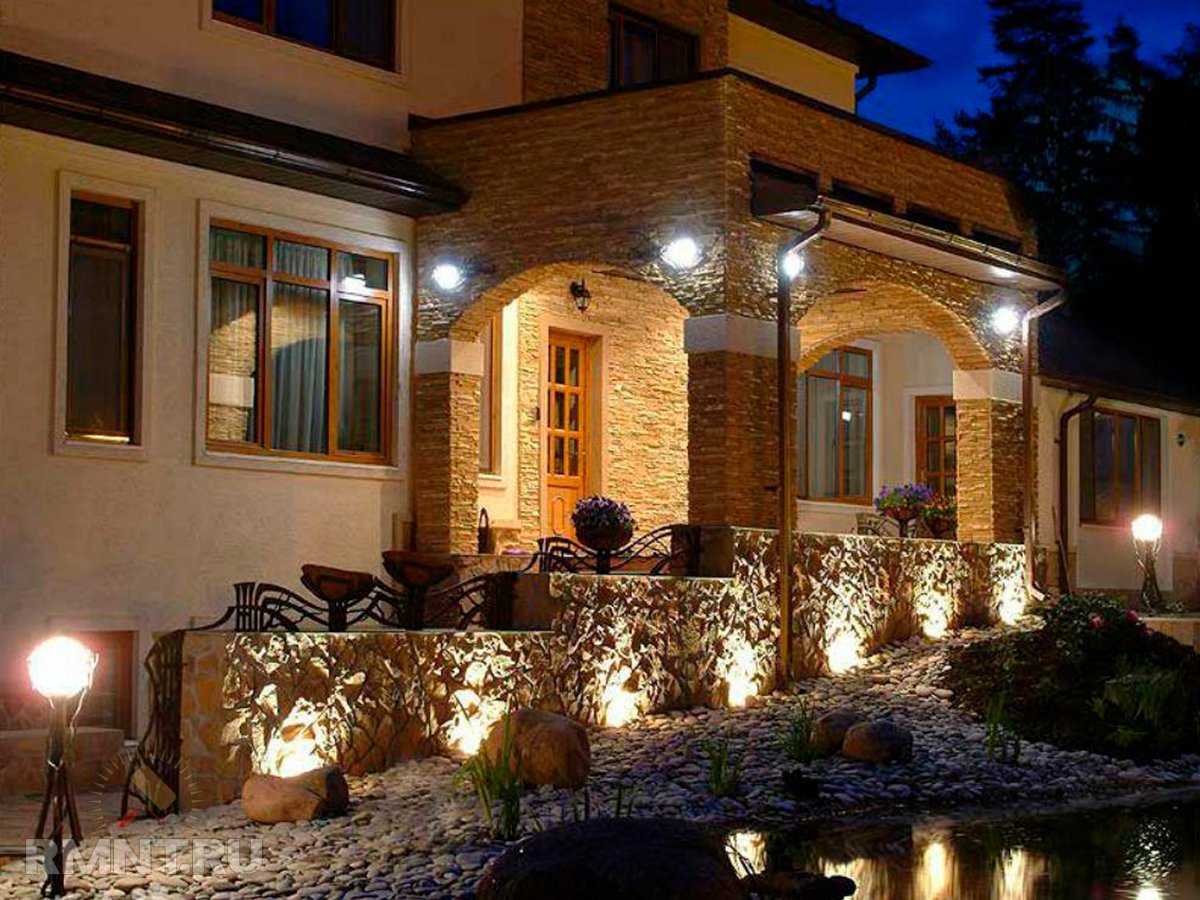

В качестве подсветки стен, чтобы выделить фасадную отделку, используются настенные светильники.

Подсветка декоративных растений делается путем монтирования в землю мини-прожекторов. Особенностью таких ламп является то, что они не пропускают вредного растениям излучения.

Светодиодное освещение

Всё большую популярность набирает светодиодное освещение для подсветки сада. Светодиоды можно расположить на декоративных растениях, в клумбе или использовать как подсветку для лестниц.

Освещение водоёмов

Освещение бассейнов, фонтанов, пруда на вашем приусадебном участке может преобразить ваш водоём, добавить романтизма и новизны в привычный глазу вид.

Освещение двора дома в праздничные дни заключается в подсветке деревьев, дома, садовых построек к празднику, например Новому году или рождеству. Самые популярные варианты в этом случае подвесные фонарики, гирлянды и светодиодные полосы.

Несколько советов от дизайнеров ландшафтного дизайна для правильного уличного освещения:

теплые оттенки света делают объект освещения ближе к нам, а холодные оттенки, напротив, отодвигают
для беседок, патио больше подойдёт рассеивающий свет тёплых оттенков
в освещении сада желательно использовать лампы 2-3 оттенков освещения, не более. Стоит избегать слишком яркого белого света и не перестараться с красными и коричневыми оттенками в освещении

Хочется добавить, что начинать работу по освещению двора следует, как говорилось в начале статьи, с проекта. Одновременно с планом освещения готовится проекты беседки, садовых дорожек, мест отдыха и т.д. Задуматься об освещении, местах установки электрооборудования лучше на начальном этапе ландшафтного дизайна. Заранее стоит определиться с типом управления систем освещения двора. Управление может происходить механически (вручную) и электронно.

Советы как сделать освещение двора частного дома своими руками:

расчертите заранее где будут располагаться светильники во дворе и проведите кабель к каждой точке подключения. Это избавит вас в последствии от двойной работы.
проводка к осветительным приборам на улице прокладывается в основном в почве. Если планируется вести кабель под клумбой или водоёмом глубина прокладки кабеля должна составлять не менее 1 м.
выключатели удобнее располагать в доме в коридоре. Так на них не будут влиять климатические условия, а включение/выключение наружного освещения будет максимально удобным.

Виды уличных световых ламп

Многообразие световых ламп ставит в тупик, при выборе лучшего вида уличного освещения. Сегодня используются различные материалы для изготовления, что позволяет дополнить любое дизайнерское решение.

Лампы накаливания: Это та самая «лампочка Ильича». Устарелый, неэкономичный вариант, мощный в плане электропитания. Происходит сильное нагревание нити в инертном газе.

Галогеновые лампы — это подвид ламп накаливания. Добавление паров галогена продлевает их работу. Распространены в прожекторах, фонарях. Такие лампы эффективны, долго не требуют замены, подают качественный свет. Их не рекомендуют для помещений, так как они шумно работают, а при нарушении целостности, вещества из лампы могут вызвать отравление вредными парами

Обратим внимание, что при уличном использовании — вполне безопасны

Ртутные лампы: Старые добрые советские уличные фонари, зажигающиеся, как по волшебству, с наступлением темноты. Управляется она через пусковой аппарат, скорость зажигания связана с температурой воздуха. В холоде такой процесс проходит дольше. Уязвима при перепадах напряжения, может потухнуть. Как правило, используют эти лампы для масштабных территорий. Этому способствуют показатели экономичности. Если вам по нраву такой вид, предупреждаем, лампа очень накаляется, с ней используют специальные термостойкие провода.

Металл галогенные лампы: В ее состав входит ртуть, инертный газ, галоиды. При их нагревании вещества превращаются в пар, излучая свет. Количество цоколей в одной лампе определяет ее мощность, общие характеристики которой достаточно высоки.

Люминесцентные лампы: Особенность этой лампы в излучении, вследствие прохождения тока через пары ртути, ультрафиолета. Люминофор — специальное покрытие лампы, превращает УФ излучение в видимый свет. Это самый электро сберегающий вариант.

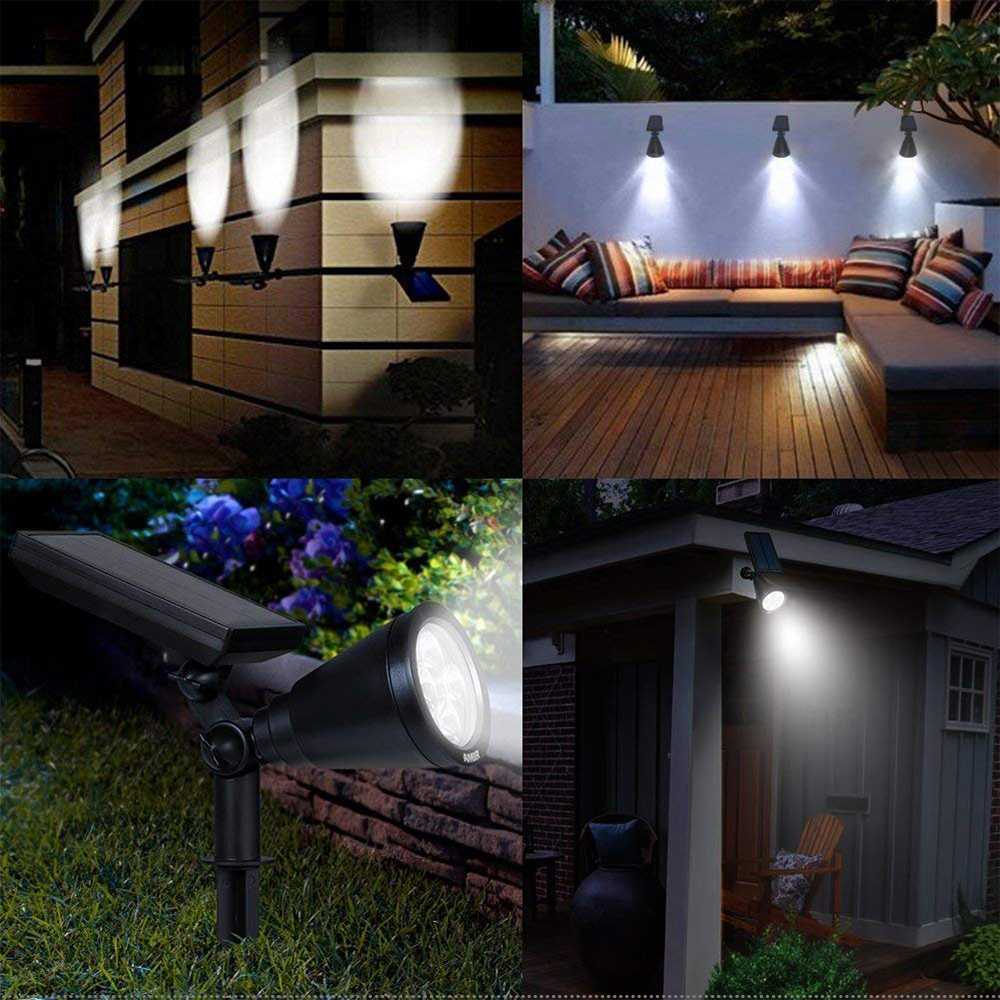

Солнечные батареи: Прекрасный вариант для двора. Подключения к сети электропитания нет, поэтому фонари можно перемещать. Питаются они от солнца, экологичны, практичны. Распространены на ландшафтных территориях, являются прекрасным дизайнерским дополнением площадок.

Принципы построения уличного освещения

Система света проектируется еще на этапе закладки новых городских улиц — учитываются все параметры, осуществляется подбор осветительных приборов, высчитывается расстояние между столбами и т. д

При расчетах обязательно обращают внимание на зернистость дорожного покрытия и степень отражения света, уровень запыленности дороги, цвет окружающих зданий и сооружений, ширину дороги и другие факторы. Параллельно учитывается возможность развития и разрастания микрорайона на 10 лет минимум

Схемы расположения светильников и иных приборов могут быть разными — однорядными, двухрядными, односторонними и двухсторонними. Освещение дорог делают двумя способами:

светильники на опоре;
фонари, подвешенные на тросах.

В первом случае, когда ширина дороги составляет меньше 12 метров, расстояние от опоры до следующей может быть около 35 метров. Обычно расположение светильников при такой ширине улицы одностороннее. Если ширина составляет 18 метров, применяется двухрядная шахматная схема. Широкие трассы (32 метра) освещают прямоугольными шахматными схемами.

При наличии разделительной полосы на дороге между отдельными полосами движения машин применяется двухрядная схема. Светильники стоят на столбиках, каждый ряд освещает свою полосу. Приборы освещения на тросах обычно используют для улиц шириной менее 18 метров, размещая их с одной стороны.

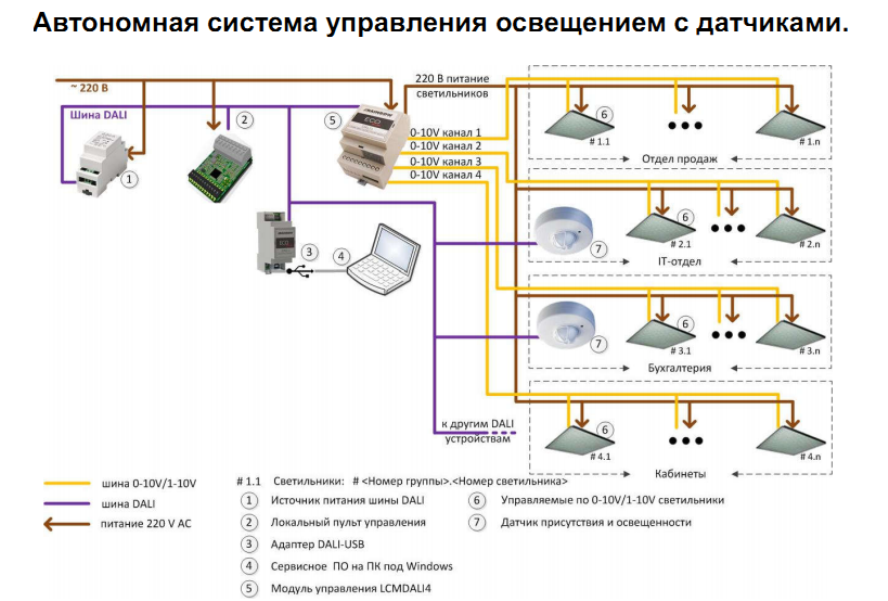

Способы управления уличным освещением

Датчик движения должен охватывать именно ту часть участка, которая нужна для срабатывания фонаря.

Есть несколько вариантов включения и выключения подсветки на участке. Каждый из них имеет свои плюсы и минусы, поэтому выбирать лучше по ситуации. Можно использовать и комбинированные решения, чтобы при необходимости менять режим включения и выключения. Основные виды:

Ручное управление. Чаще всего делают отдельный автомат на каждый тип подсветки, чтобы включать при необходимости то, что нужно. Простая система, которая подойдет тем, кто бывает на загородном участке нечасто и включает подсветку лишь изредка.

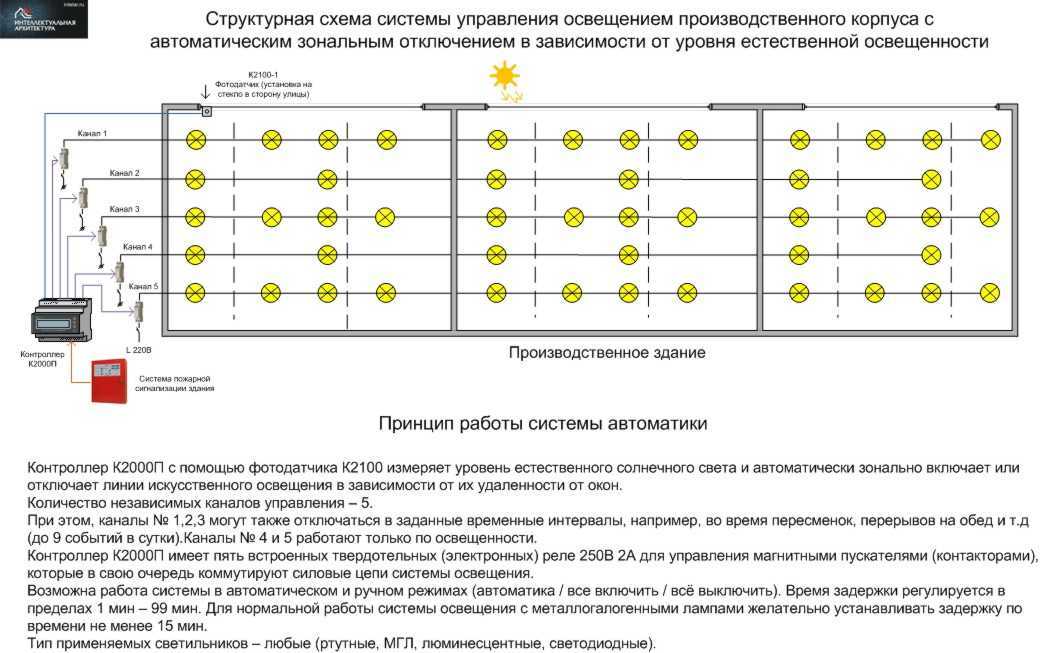

Светочувствительный элемент. Обычно это транзистор, который срабатывает тогда, когда уровень освещенности падает ниже нормы. В этот момент и включается свет. А отключается подсветка на рассвете. Система автономна, можно использовать как один общий фотоэлемент для включения, так и несколько отдельных.
Астрономическое реле. Интересное решение, в котором надо вначале ввести координаты расположения участка, а устройство самостоятельно рассчитает периоды включения и выключения для каждого дня на основе времени рассвета и заката. Кроме того, можно настроить такой вариант на режим, при котором свет не включается, если дома никого нет.
Временные реле – еще одно удобное решение, в них можно настраивать время включения и выключения. Также есть режим комфортного света, при котором после ручного включения фонарей они автоматически отключатся через 5 или 10 минут, что очень удобно для входной системы или автомобильного въезда.
Датчики движения позволяют включать свет только если на участке кто-то есть. Этот вариант особенно удобен там, где не нужен постоянный свет. Подключить его несложно – нужно выбрать место и установить датчик так, чтобы его рабочая часть была направлена на нужный сегмент двора. Подключать к датчику лучше не всю систему, а 1-2 фонаря. После монтажа настроить чувствительность, чтобы он не срабатывал на мелких животных и птиц.

Лучше комбинировать разные варианты, чтобы добиться подходящего режима включения и выключения для каждого типа светильников.

Видео: Управление освещением со смартфона

Организация уличной подсветки

Для создания комфорта и безопасных условий передвижения в темное время суток, уличное освещение должно быть минимум 2 люкса. Создание таких условий возможно только с помощью искусственного источника света.

При проведении монтажных работ опоры освещения устанавливаются через равные расстояния друг от друга, это позволяет равномерно осветить проезжую часть.

При установке осветительного прибора световой поток направляется на проезжую часть, захватывая прилегающую дорожную полосу и обочину. Для этого выбираются лампы соответствующей мощности:

250 – 400 Вт для широких улиц и «главной» дороги;
70 – 250 Вт для второстепенных дорог.

Для увеличения видимости «вдаль» небольшая часть светового потока направляется горизонтально, при этом не ослепляя водителей.

Шаг №9. Монтаж фланцевых опор светильников

После того, как провода проложены, нужно приступить к монтажу основания фонарей. Сначала под него в грунте делается лунка глубиной 1 — 2 м. в зависимости от длины фланцевой опоры. На дно углубления засыпается слой песка и гравия 0,2 м.

Затем нужно продеть торчащий из земли хвост электрокабеля через основание фонарного столба. После этого его надо вертикально под прямым углом опустить в лунку и зафиксировать. В пространство между стенками углубления и фланцевой опоры наполовину засыпается гравий крупной фракции и заливается жидким бетоном.

По истечении 5 суток фундамент застынет и к его фланцу можно будет крепить болтами нижний стержень фонаря.

К нему же потом стыкуются следующие части стержня. Для окончания монтажа останется собрать кронштейн с плафонами и продеть идущий от него провод через опору. В завершение нужно зафиксировать на ней получившееся осветительное устройство и соединить в ее нижнем лючке электропровода.

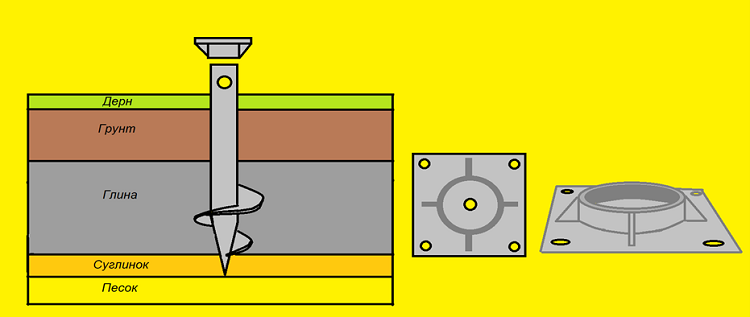

Что касается монтажа винтовых опор светильников, то он выполняется в следующем порядке:

В месте установки опоры делается небольшое углубление, в которое заливается вода. Это нужно для того, чтобы грунт стал мягче.
Затем в получившуюся лунку надо опустить опору, а в верхнее ее отверстие продеть длинный и прочный стальной прут (лом, арматура).
После этого потребуется воспользоваться помощью помощника. Совместно с ним необходимо вращать винтовую сваю вокруг своей оси, тем самым добиваясь ее погружения в землю.
Заканчивать вращать опору следует при появлении деформации отверстия опоры или прута. Она свидетельствует о том, что свая достигла твердого слоя грунта.
Остаток торчащего ствола опоры срезается болгаркой.
По окончании установки сваи надо сбоку в ней сделать отверстие для электрокабеля и продеть его. После вовнутрь опоры заливается жидкий раствор бетона.
Далее, необходимо сверху на опору установить фланцевый кронштейн и приварить его. Предварительно нужно через его отверстие просунуть хвост электропровода. В результате, после застывания бетона получится надежное и устойчивое основание для светильника.
В завершение собирается конструкция фонаря, которая крепится болтами к основанию. Также надо соединить все электропровода.
