Чем отличается драйвер от блока питания для светодиодных светильников

Принцип работы и устройство ламп.

Типы драйверов по типу устройства

Устройства, преобразующие источник питания 220 В в индикаторы, необходимые для светодиодов, условно делят на три категории: электронные; на основе конденсаторов; диммируемый.

Рынок осветительных аксессуаров представлен самыми разнообразными моделями драйверов, в основном от китайского производителя. И, несмотря на невысокий ценовой диапазон, из этих устройств можно выбрать довольно приличный вариант

Однако стоит обратить внимание на гарантийный талон, ведь не вся представленная продукция имеет приемлемое качество

Электронный дисплей устройства

В идеале электронный преобразователь должен быть оснащен транзистором. Его роль – разряжать управляющую микросхему. Для устранения или максимального сглаживания пульсаций на выходе установлен конденсатор.

Этот тип устройств относится к категории дорогих, но способен стабилизировать ток до 750 мА, на что не способны балластные механизмы.

Пульсация – не единственный недостаток преобразователей. Второй – это высокочастотные электромагнитные помехи (ВЧ). Таким образом, если другие электрические устройства, такие как радио, подключены к розетке, подключенной к лампе, могут возникнуть помехи при приеме цифровых FM-частот, телевидения, маршрутизатора и т.д.

В дополнительном устройстве высококачественного устройства должно быть два конденсатора: один – электролитический для ослабления пульсаций, другой – керамический для понижения радиочастоты. Однако такое сочетание встречается редко, особенно если речь идет о китайских товарах.

Благодаря высокому КПД (до 95%) такие механизмы подходят для мощных устройств, используемых в различных сферах, например, для тюнинга автомобилей, уличного освещения и бытовых светодиодных источников.

Конденсатор мощности

Теперь перейдем к не очень популярным устройствам на основе конденсаторов. Практически все схемы светодиодных ламп недорогого образца, в которых используются драйверы этого типа, имеют схожие характеристики.

Однако из-за модификаций производителя они претерпевают изменения, например, удаление элемента схемы. Особенно часто из этой части служит один из конденсаторов – пескоструйный.

У таких механизмов всего два преимущества: они доступны для самостоятельной сборки, а их КПД стопроцентный, поскольку потери будут только на переходах и pn резисторах.

Столько же недостатков: низкая электробезопасность и высокая степень пульсации. Второй недостаток – около 100 Гц и образован за счет выпрямления переменного напряжения. ГОСТ предписывает допустимую пульсацию 10-20% в зависимости от назначения помещения, в котором установлен осветительный прибор.

Единственный способ уменьшить этот недостаток – выбрать конденсатор правильного номинала. Однако не стоит рассчитывать на полное устранение проблемы – такое решение может только снизить интенсивность взрывов.

Диммируемые преобразователи тока

Регулируемые диммеры с драйвером светодиодов позволяют изменять показания входного и выходного тока, уменьшая или увеличивая яркость света, излучаемого диодами.

Есть два способа подключения:

первый предполагает плавный старт;
второй – импульс.

Рассмотрим принцип работы диммируемых драйверов на базе микросхемы CPC9909, используемой в качестве устройства управления цепями светодиодов, в том числе с повышенной яркостью.

При плавном запуске микросхема с драйвером обеспечивает плавное включение диодов с увеличением яркости. Для этого используются два резистора, подключенные к клемме LD, предназначенные для выполнения задачи сглаживания. Так решается важная задача: продление срока службы светодиодных элементов.

Этот же выход обеспечивает аналоговое регулирование: резистор 2,2 кОм заменен на более мощный переменный аналог – 5,1 кОм. Таким образом достигается постепенное изменение выходного потенциала.

Применение второго метода заключается в подаче прямоугольных импульсов на низкочастотный выход ШИМД. В этом случае используется микроконтроллер или генератор импульсов, которые обязательно разделены оптопарой.

С телом или без?

Драйверы доступны с корпусом или без него. Первый вариант – самый распространенный и самый дорогой. Такие устройства защищены от влаги и частиц пыли.

Устройства второго типа используются для скрытой установки и, соответственно, стоят недорого.

Каждый из них отличается допустимой температурой при эксплуатации – на это также необходимо обращать внимание при выборе

Назначение и сфера использования

Диодные кристаллы состоят из двух полупроводников – анода (плюс) и катода (минус), которые и отвечают за трансформацию электросигналов. Одна область имеет проводимость P-вида, вторая – N. При подключении источника питания через эти элементы потечет ток.

За счет такой полярности электроны из зоны P-типа устремляются в зону N-типа, и наоборот, заряды из точки N устремятся к Р. Однако каждый раздел области имеет свои границы, называющиеся P-N переходами. На этих участках частицы встречаются и взаимопоглощаются или рекомбинируются.

Диод относится к полупроводниковым элементам и обладает только одним p-n переходом. По этой причине, главной характеристикой, определяющей степень яркости их свечения, является не напряжение, а ток

Во время P-N переходов напряжение снижается на определенное количество вольт, всегда одинаковое для каждого элемента цепи. Учитывая эти значения, драйвер стабилизирует показатели входящего тока и образует на выходе постоянную величину.

Какая требуется мощность и какие значения потерь при P-N прохождении указываются в паспорте светодиодного прибора. Поэтому при выборе диодной лампочки необходимо учитывать параметры блока питания, диапазон которых должен быть достаточным для компенсации утраченной энергии.

Для того, чтобы мощные светодиоды отработали указанное в характеристиках время, требуется стабилизирующее устройство – драйвер. На корпусе электронного механизма всегда показано его выходное напряжение

Блоки питания с напряжением от 10 до 36 В применяются для оснащения осветительных приборов.

Техника может быть самых различных видов:

фары автомобилей, велосипедов, мотоциклов и т. д.;
небольшие переносные или уличные фонари;
светодиодные линейки, ленты, потолочные лампочки и модули.

Однако для маломощных светодиодов, а также в случае использования постоянного напряжения, драйверы допустимо не применять. Вместо них в схему вносится резистор, также питающийся от сети 220 В.

Это интересно: Соединение проводов в распределительной коробке для электропроводки — поясняем во всех подробностях

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача — создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме — импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие — это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе

КПД от 90 до 98%

напряжение питания можно подавать в большом разбросе

при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

усложненность сборочной схемы

сложная конструкция

если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

Электронный трансформатор

Принцип действия электронного трансформатора схож с классическим – при подаче переменного напряжения на первичную обмотку, с его вторички снимается тоже переменное напряжение, но уже другого значения. Отличие заключается в том, что пониженное напряжение имеет совсем другую частоту и форму кривой, так как его искусственно создает генератор импульсов.

Пример схемы электронного трансформатора и принцип действия приведен на рисунке ниже:

Рис. 2. Электронный трансформатор

Как видите, в нем напряжение питания от сети 220 В не подается на обмотки трансформатора, а использует диодный мост в качестве основного преобразователя с переменной электрической величины в постоянную. Затем сигнал подается на выходные транзисторы, выступающие в роли электронного ключа, которые производят генерацию импульсов определенного количества и частоты. Следует отметить, что частота от генератора импульсов может достигать нескольких десятков кГц, но затем подается на импульсный преобразователь, который представлен силовым трансформатором.

Импульсные трансформаторы или, как их еще называют, импульсные БП нашли широкое применение в питании люминесцентных ламп. Однако его расположение по отношению к питаемым приборам освещения должно выполняться в непосредственной близи, чтобы сократить потери, нагрузку в сетевых проводах и нагрев. В сравнении с трансформаторным БП, импульсный имеет ряд весомых преимуществ:

Меньшие габариты для такой же мощности, что снижает и стоимость устройства;
Обладает лучшими параметрами в регулировке подаваемого напряжения;
Отличается более высоким КПД.

Но наряду с преимуществами импульсный блок имеет и некоторые недостатки. У электронного трансформатора куда более сложная схема, что влечет за собой снижение надежности. Если продешевить с моделью трансформатора, то выходной ток выдаст в сеть много импульсных помех, способных повлиять на работу смежного оборудования.

Теория импульсных блоков питания

В обычных источниках питания изменение напряжения и гальваническая развязка выполнялись на трансформаторе со стальным сердечником, работающим на частоте 50 Гц, полупроводниковым выпрямителем и линейным стабилизатором напряжения.

Однако КПД этой схемы очень низкий (не превышает 50%), большая часть мощности преобразуется в тепло в трансформаторе, диоде и аналоговом стабилизаторе. Большая номинальная выходная мощность требует наличия сетевого трансформатора повышенного размера и большой потери тепла. Этого неудобства можно избежать, увеличив рабочую частоту до нескольких сотен кГц и заменив регулятор напряжения электронным ключом с интеллектуальным управлением. Их задача — преобразовать сетевое напряжение в постоянное, а затем в выпрямленное напряжение, выполняемое быстрым переключением транзисторов. В результате получается высокочастотное прямоугольное напряжение, которое преобразуется импульсным трансформатором и выпрямителем.

Стабилизация выходной мощности достигается изменением ширины импульса при постоянной частоте или включением переключения в определенные периоды времени в зависимости от нагрузки схемы. Наиболее важные преимущества SMPS, сравнимые с обычными блоками питания:

малый вес, уменьшенный объем, повышенная эффективность
малая емкость фильтрующих конденсаторов для высоких частот переключения
отсутствие слышимых помех из-за того, что частота переключения находится за пределами слышимого диапазона
простое управление различными выходными напряжениями
легко снижать высокое сетевое напряжение

С развитием мощных транзисторов с быстрой коммутацией для высоких частот, стало возможным использовать ИИП, работающие на частотах до 1 МГц. С помощью этого типа резонансных трансформаторов рабочие частоты могут быть увеличены даже до 3 МГц. Тем не менее, эти преимущества уменьшаются из-за нежелательного высокочастотного излучения, а также из-за более низкой скорости реакции на возможные изменения нагрузки.

Эта тенденция привела к разработке новых ферритов Mn-Zn с очень мелкой структурой зерен и материалов с уменьшенными гистерезисными потерями, что позволяет передавать мощность в диапазоне от 1 до 3 МГц. Высокие рабочие частоты приводят к дальнейшему уменьшению размеров ядер и, следовательно, всего блока питания. Новый принцип конструкции в планарной технологии позволяет изготавливать высокочастотные трансформаторы с кардинально уменьшенными размерами (плоские трансформаторы, низкопрофильные трансформаторы). Эта технология оказывает сильное влияние на разработку преобразователей постоянного и переменного тока, а также на производство гибридных импульсных источников питания.

Но вернёмся к теории. Импульсный источник питания работает контролируя среднее напряжение, подаваемое на нагрузку. Это делается путем размыкания и замыкания переключателя (обычно мощного полевого транзистора) на высокой частоте. Система более известна как широтно-импульсная модуляция — ШИМ. Схема ШИМ — самая важная, которая отличает этот тип блока питания, поэтому стоит вспомнить хотя бы само название.

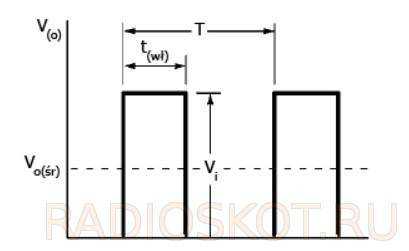

На приведенной диаграмме показаны идеи, лежащие в основе работы ШИМ, и ее довольно просто понять: V = напряжение, T = период, t (вкл.) = длительность импульса. Среднее напряжение приложенное к нагрузке, можно объяснить следующей формулой:

Vo (av) = (t (on) / T) x Vi

Импульсы следуют друг за другом быстро (это порядка многих кГц, то есть тысячи раз в секунду), и для того, чтобы нагрузка не видела внезапных импульсов, необходимы конденсаторы, обеспечивающие относительно постоянный уровень напряжения. Уменьшение времени t (on) вызывает уменьшение среднего значения выходного напряжения Vo (av) и наоборот — увеличение длительности высокого вольтажного состояния t (on) увеличивает выходное напряжение Vo (av).

Частота, с которой работает ШИМ, обычно находится в диапазоне от 30 кГц до 150 кГц, но может быть намного выше.

Драйвер

Для подключения мощных светодиодов, используемых в точечных светильниках, в прожекторах, уличных фонарях, используют драйвер.

Это устройство является источником постоянного стабилизированного тока. При подключении к нему нагрузки напряжение может меняться, но сила тока будет иметь четко определённую величину.

Почему же для подключения светодиодов применяют драйвер, а не блок питания?

Одной из характеристик светодиодов является падение напряжения. Если в характеристиках полупроводникового прибора имеется запись — 300 миллиампер и 3.3 вольт, это означает, что номинальный ток для устройства составляет 300 мА, а падение напряжения – 3.3 В. И если питать его стабилизированным током такой величины, то будет служить долго и светить ярко.

Из графика вольтамперной характеристики видно, что даже незначительное увеличение напряжения, приведёт к ощутимому возрастанию тока. И это не прямо пропорциональная зависимость, а приближенная к квадратичной.

Можно было бы предположить, что, выставив точное напряжение один раз, удастся навсегда установить значение номинального тока, необходимого для работы LED-источника света. Но у каждого экземпляра уникальные параметры и свойства, и при соединении нескольких штук параллельно или последовательно результат будет непредсказуемым.

Кроме того, на них оказывает влияние температура окружающей среды. Дело в том, что у светодиодов отрицательный температурный коэффициент напряжения (ТКН). Это значит, что при нагреве падение на светодиоде уменьшается, а ток повышается, если приложено стабилизированное, неизменяющееся напряжение. У драйверов выходное напряжение изменяется в зависимости от нагрузки и её состояния, и происходит стабилизация тока.

Поэтому, если при подключении светодиода использовать обычный БП на 12V постоянки, то светильник работать будет, но срок сократится

Чтобы правильно выбрать драйвер, нужно принять во внимание его основные технические характеристики:

номинальный ток на выходе;
максимальную мощность;
минимальную мощность.

Иногда параметры для устройства указываются в другом виде. Например, технические характеристики драйвера 18-34В 650 мА (20 Вт):

входное напряжение 85-277 В,
выходное напряжение 18-34 В,
выходной ток 650 мА.

То есть он подходит для светодиодной матрицы с характеристиками: мощность — 20 Вт, напряжение – 18-34 В, рабочий ток – 650-700 мА или для 6-10 светодиодов, мощностью 2 Вт.

LED-светильники подключаются к драйверу последовательно, так как в этом случае через все элементы будет течь один и тот же ток. Если их подключить параллельно, то может оказаться, что какой-то из элементов будет перегружен, в то время как другой будет работать не на полную мощность.

Чтобы не превысить максимально допустимую нагрузку преобразователя, не рекомендуется увеличивать количество светодиодов в цепи.

Выбор драйвера осуществляется по току, который потребляют светодиоды. Например, диоду с мощностью 1 Вт нужны 300 – 350 мА.

У этого вида источников питания имеет такие недостатки, как:

узкая специализация на светодиодах;
возможность использования только для определённого количества LED источников.

То есть, для каждого устройства осуществляется подбор определенного количества светодиодов. Если в процессе работы, один из них выйдет из строя, то цепь разорвется и драйвер уйдет в защиту (или сгорит), так как последние не работают в режиме холостого хода.

В заключение отметим, что несмотря на то что драйвер, блок питания и электронный трансформатор служат для подключения низковольтных потребителей, это совершенно разные устройства, отличающиеся друг от друга по назначению

Важно понимать, в каких случаях каждый из них применяется. Ведь только правильно подобранный источник питания сможет создать оптимальные условия эксплуатации для вашего оборудования

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Как устроен ШИМ контроллер

В стабилизированных и регулируемых источниках питания напряжение на выходе поддерживается методом широтно-импульсной модуляции (ШИМ). Суть метода в том, что первичная обмотка питается импульсами неизменной амплитуды и частоты. Для регулировки напряжения в зависимости от нагрузки или выбранного уровня изменяется ширина импульса. Трансформированные во вторичную обмотку импульсы затем выпрямляются и усредняются на выходном конденсаторе фильтра. Чем больше ширина импульса, тем выше усредненное напряжение. Если в результате увеличения тока нагрузки напряжение на выходе просело, ШИМ-контроллер сравнивает выходное напряжение с заданным и дает команду увеличить ширину импульсов. Если напряжение увеличилось, ширина импульсов уменьшается. Среднее напряжение также уменьшается.

Принцип регулирования выходного напряжения методом широтно-импульсной модуляции.

Культовой микросхемой для построения импульсных источников считается TL494. На ее примере можно разобрать принцип действия шим контроллера блока питания.

Распиновка TL494.

Назначение выводов микросхемы указано в таблице.

Назначение	Обозначение	Номер вывода	Номер вывода	Обозначение	Назначение
Прямой вход усилителя ошибки 1	IN1	1	16	IN2	Прямой вход усилителя ошибки 1
Инверсный вход усилителя ошибки 1	IN1	2	15	IN2	Инверсный вход усилителя ошибки 1
Выход обратной связи	FB	3	14	Vref	Выход опорного напряжения
Управление временем задержки	DTC	4	13	ОТС	Выбор режима работы
Частотозадающий конденсатор	C	5	12	VCC	Напряжение питания
Частотозадающий резистор	R	6	11	С2	Коллектор 2-го транзистора
Общий провод	GND	7	10	E1	Эмиттер 1-го транзистора
Коллектор 1-го транзистора	C1	8	9	E2	Эмиттер 2 -го транзистора

На выводы 7 и 12 подается напряжение питания +7..40 вольт. На выходе микросхемы установлены два транзистора, которые можно использовать для управления внешними ключами. Коллекторы (выводы 8 и 11) и эмиттеры (10 и 9) выходных транзисторов никуда не подключены. Их можно включать по схеме с открытым коллектором или с открытым эмиттером. Микросхема оптимизирована для управления ключами на биполярных транзисторах, но с использованием немного усложненных схемотехнических решений можно переключать и полевые транзисторы.

Структурная схема TL494.

Частоту генератора задают элементы, подключаемые к выводам 5 и 6. Напряжением на выводе 4 ограничивают ширину выходного импульса. Это необходимо для исключения «перехлеста» открытия транзисторов чтобы избежать ситуации, когда оба ключа оказываются открыты. Через этот вывод также можно организовать мягкий пуск БП. Вывод 13 служит для перевода микросхемы в однотактный режим. Если его подключить к общему проводу, импульсы на выводах обоих ключей станут одинаковыми. На выводе 14 постоянно присутствует образцовое напряжение, равное +5 вольтам. Оно может быть использовано в любых схемотехнических целях.

Выводы 1 и 2 служат прямым и инверсным выводами усилителя ошибки. Если напряжение на выводе 1 превышает напряжение на 2 ноге, то ширина выходных импульсов будет уменьшаться пропорционально разнице на этих выводах. Если напряжение на 2 выводе выше, чем на 1, то на выходе импульсы будут отсутствовать. Также работает второй усилитель ошибки (выводы 16 и 15). Выходы обоих усилителей соединены по схеме ИЛИ и подключены к ноге 3. Первый усилитель обычно используют для регулирования напряжения, второй – для регулирования тока.

Схема ИИП на TL494.

В качестве примера можно рассмотреть схему лабораторного источника на данной микросхеме. Здесь применены практически все технические решения, описанные выше. Регулируемая обратная связь, выполненная на операционных усилителях OP1..OP4, позволяет настраивать уровень выходного напряжения и ограничивать ток. Для создания импульсного напряжения используется полумостовой инвертор на биполярных транзисторах, подключенных к микросхеме посредством драйвера.

Для наглядности рекомендуем серию тематических видеороликов.

Также при создании ИИП применяются и другие микросхемы-регуляторы ШИМ. Они могут отличаться от TL494 по функционалу и назначению выводов, но в них используются те же принципы. Разобраться в их работе не составит труда.

Какова экономия светодиодного освещения

Как изготовить драйвер для светодиодов своими руками

Компоновка драйвера для светодиода 10 Ватт своими руками

Собрать драйвер для мощного светодиода можно самостоятельно, используя электронные платы от вышедших из строя люминесцентных ламп. Чаще всего в таких светильниках перегорают лампы. Электронная плата остается рабочей, что позволяет использовать ее компоненты для самодельных блоков питания, драйверов и других устройств. Для работы могут понадобиться транзисторы, конденсаторы, диоды, катушки индуктивности (дроссели).

Неисправную лампу необходимо аккуратно разобрать с помощью отвертки. Чтобы сделать драйвер для светодиода 10 Вт, следует воспользоваться люминесцентной лампой, мощность которой 20 Вт. Это необходимо для того, чтобы дроссель мог с запасом выдержать нагрузку. Для более мощной лампы следует либо подбирать соответствующую плату, либо заменить сам дроссель на аналог с большим сердечником. Для LED-источников с меньшей мощностью можно отрегулировать число витков обмотки.

Маленький стабилизатор напряжения на микросхеме МР1584

Далее поверх первичных витков обмотки необходимо сделать 20 витков провода и с помощью паяльника соединить эту обмотку с выпрямительным диодным мостом. После этого следует подать напряжение от сети 220В и измерить выходное напряжение на выпрямителе. Его значение составило 9,7В. LED-источник через амперметр потребляет 0,83 А. Номинал этого светодиода 900 мА, однако чтобы заниженное потребление тока позволит увеличить его ресурс. Сборка диодного моста осуществляется путем навесного монтажа.

Новую плату и диодный мост можно разместить в подставке от старого настольного светильника. Таким образом, светодиодный драйвер можно собрать самостоятельно из имеющихся в наличии радиодеталей от вышедших из строя устройств.

В силу того что светодиоды достаточно требовательны к источникам питания, необходимо правильно подбирать к ним драйвер. Если преобразователь выбран правильно, можно быть уверенным, что параметры LED-источников не ухудшатся и светодиоды прослужат положенный им срок.
