Нормы установки светильников в потолках армстронг

Выбор для вас

Встраиваемая модель

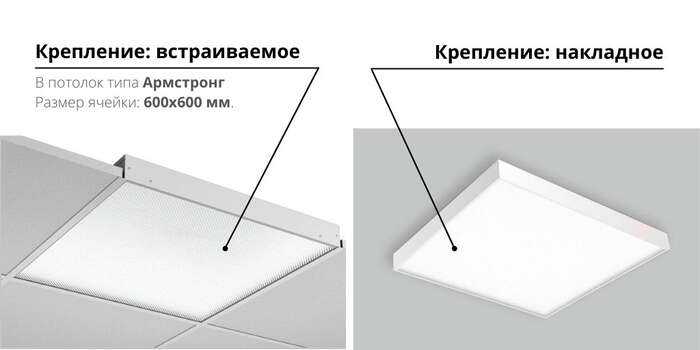

На сегодняшний день светильники модели Армстронг 4х18 разделяются по способу монтажа на следующие типы:

встраиваемые. Такие лампы получили свое название из-за того, что монтируются в поверхность потолка, не выступая над ним. Встраиваемые модели активно используются в офисах, поэтому их еще называют «офисные светильники». Потолочные конструкции подвесного типа могут удерживать на себе большое количество подобного рода осветительных приборов;

накладные. Особенностью подобных ламп является то, что она может устанавливаться на любые типы потолка (обычный или подвесной). Также могут встречаться в офисах, но гораздо реже.

Помимо этого, Армстронг 4х18 может различаться в зависимости от осветительного элемента:

Светодиодный тип

• светодиодный. Считается более современным вариантом. Такие лампы могут объединяться параллельно или последовательно, формируя линии. Им присущи все те преимущества, которые были описаны выше;
• люминесцентный. Такие лампы имеют модульное строение. В стандартных светильниках обычно используется четыре лампы. Обязательным элементом изделия является наличие пускорегулирующей аппаратуры. Эта аппаратура может быть электронной или электромеханической. Но у последних имеется существенный недостаток, заключающийся в наличии стробоскопического (пульсирующего) эффекта. Он возникает в момент включения светильника и со временем приводит к утомлению глаз.

Офисные помещения сегодня зачастую оборудуются светодиодными моделями. Благодаря им с потолка идет хороший световой поток, абсолютно безвредный и приятный для глаз человека.
Как видим, наиболее популярными моделями для потолка в офисе являются встраиваемые светодиодные светильники типа Армстронг 4х18.

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом

Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

LED лампы по многим параметрам соответствуют люминесцентным: размеры и внешний вид, яркость свечения, одинаковый цоколь. Отличаются светодиоды от ламп дневного света длительным сроком службы, источником света и отсутствием надобности в специальной утилизации. Благодаря такой схожести появилась возможность сэкономить – заменить в вышедших из строя или устаревших светильниках только источник света, оставив прежний каркас.

Замена люминесцентных ламп на светодиодные не требует особых навыков – при наличии алгоритма действий с переделкой самостоятельно справится и домашний мастер.

Протестируйте и закрепите светильник на потолок армстронг

Шаг 1: Тестирование светильника

Перед установкой светильника на потолок, необходимо включить его и проверить его работоспособность. Для этого подключите светильник к электрической сети и убедитесь, что он светит ярко и равномерно. Если вы обнаружили какие-либо проблемы, обратитесь к инструкции, прилагаемой к светильнику, или обратитесь за помощью к специалисту.

Шаг 2: Подготовка крепежей

Перед установкой светильника на потолок, вам необходимо подготовить крепеж для светильника. Согласно инструкции, прилагаемой к светильнику, установите крепеж на потолок. Обычно используются крючки, которые закрепляются на потолке с помощью саморезов или шурупов.

Шаг 3: Установка светильника

После того, как вы установили крепеж на потолок, подвесьте светильник к крепежу. Убедитесь, что светильник надежно закреплен на потолке. Если требуется, отрегулируйте положение светильника. Затем подключите светильник к электрической сети и проверьте его работоспособность. Если все в порядке, светильник готов к использованию.

• Никогда не подключайте светильник к электрической сети, если вы не уверены в своих навыках.
• Перед началом установки светильника, убедитесь, что проверили все необходимые инструменты и материалы.
• Следуйте инструкциям по установке, прилагаемым к светильнику. Если вы обнаружили какие-либо проблемы, обратитесь за помощью к специалисту.

Порядок установки

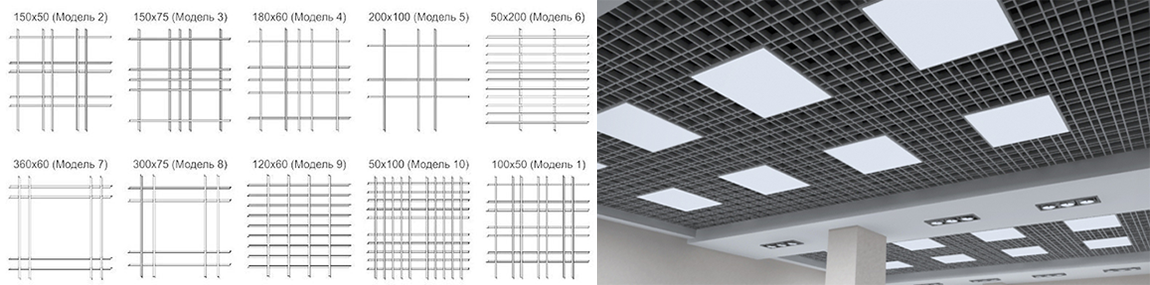

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

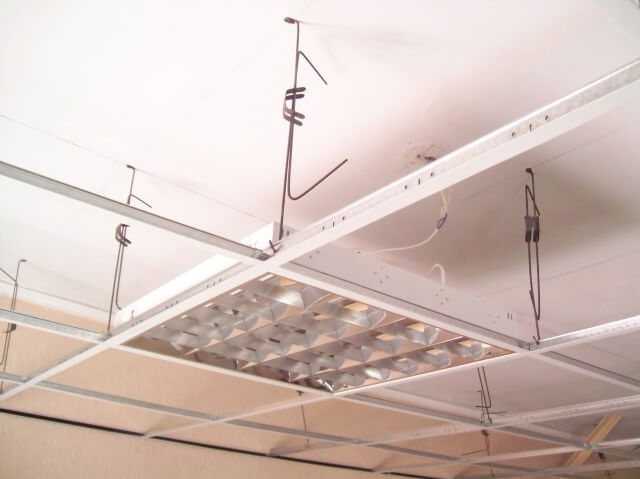

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

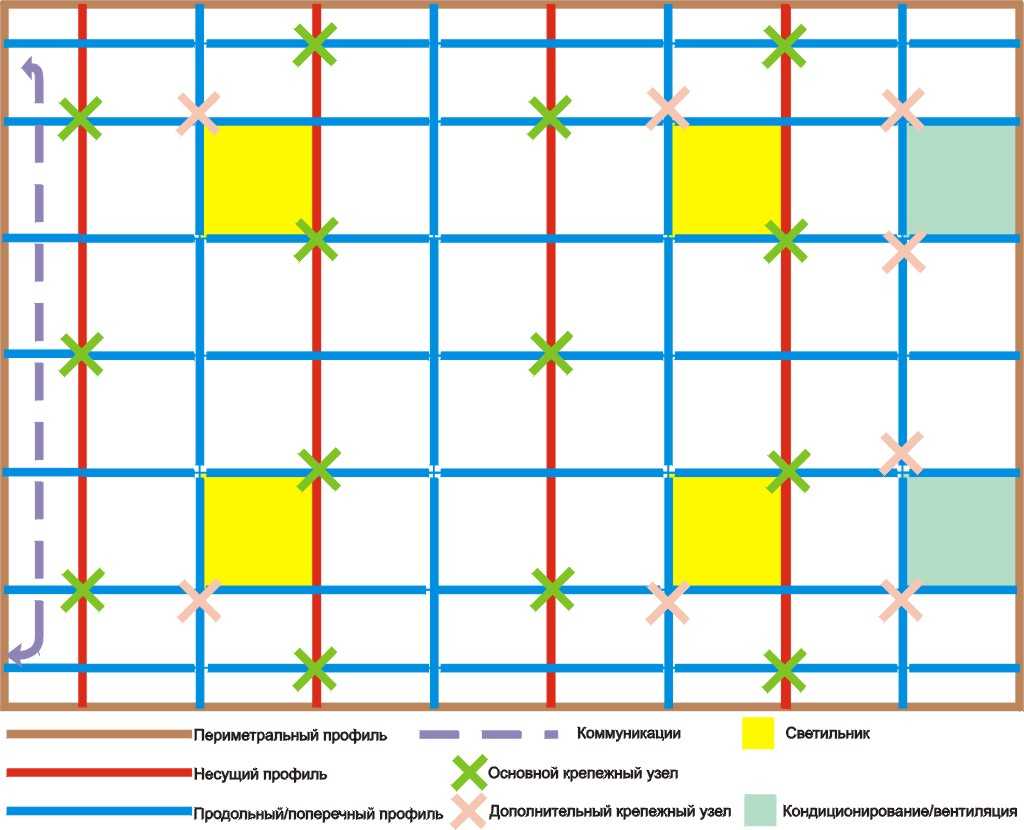

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Светодиодные модули — особенности монтажа

Выбор в пользу светодиодного освещения для подвесной системы Армстронг понятен. Изделия позволяют добиться равномерного освещения без вредного мерцания при максимально экономичном потреблении электроэнергии.

Установить такие светильники в систему не сложно. Для этого на корпусе прибора выполняют разметку для крепления блока питания и светодиодной ленты. Согласно меткам сверлят отверстия для крепления саморезами. Элементы крепления фиксируют так, чтобы светодиодная лента прилегала к корпусу прибора без зазоров. Если пользуются клеевым составом, то наносят его на обратную сторону ленты в нескольких местах.

Как только монтаж светильников будет окончен, проверяют правильность подключения элементов и устанавливают рассеиватель света. Заключительный этап — тестирование прибора в рабочем состоянии.

Специалисты рекомендуют при монтаже модульных светодиодных светильников фиксировать светодиодную линейку к корпусу саморезами в комплекте с полиэтиленовыми шайбами для максимально плотного прилегания всех элементов.

Преимущества и недостатки

Основные плюсы светодиодного светильника Армстронг:

• интенсивная яркость, которая создается большим числом светодиодов, в отдельных моделях до 32 штук;
• бесшумность;
• отсутствие мерцания, в том числе при скачках напряжения;
• длительность эксплуатации – 50 тысяч часов, что составляет 3 года непрерывного использования (не нужно менять лампы);
• антивандальная лицевая панель, защищающая устройство от повреждений и выполняющая функцию рассеивания света;
• алюминиевые детали конструкции, которые отводят тепло от источников света, тем самым продлевая срок работы;
• равномерный белый свет полезен для организма, не вызывает утомления;
• простота монтажа.

Перечисленные достоинства перевешивают высокую стоимость и характеризуют светильник как практичный и эффективный прибор для освещения любого помещения.

Недостатки:

1. Высокая цена. От 1000 до 5000 рублей, в зависимости от производителя. Покупатель не сразу решится на дорогостоящее приобретение.
2. Однообразность внешнего вида моделей. Но подобрать светильник в стиле помещения можно;
3. Холодная цветовая температура утомляет глаза;
4. Через 3-4 года использования яркость значительно снижается, требуется замена лампы независимо от ее работоспособности.

Особенности потолков

Реечный подвесной потолок армстронг имеет свои особенности конструкции, так же как и подходящие для него светильники. Среди основных особенностей:

1. Скорость и простота монтажа с минимальным количеством пыли и грязи.
2. Установку можно выполнить своими руками.
3. Удобство маскировки коммуникаций любого типа и размера. Потолок с помощью специальных подвесов можно опустить настолько, насколько требуется.
4. Простой доступ к каждому блоку.
5. Элементарность установки специального осветительного прибора взамен потолочных секций. При этом прокладка электропроводки не станет проблемой. Размер каждой секции потолка 60х60 см – проложить новые электрические коммуникации просто.

Среди преимуществ потолков армстронг и их светильников:

• Простота монтажа на любом участке потолка. Размер прибора такой же, как и декоративной ячейки, снять элемент потолка и установить вместо него осветительный прибор не займет более 1–2 часов.
• Равномерное освещение. Для этого приборы располагают в шахматном порядке. Это помогает исключить темные зоны.
• Добавление новых источников света без ограничений, осуществляется таким же образом, как и замена их декоративными потолочными элементами.
• Простой доступ к проводке и крепежам.
• Каждый светильник имеет антивандальную защиту, что позволяет гарантировать сохранность источников света. В случае со ртутными люминесцентными лампами это существенный плюс.
• Светильники, используемые для потолков армстронг, могут монтироваться в натяжные и гипсокартонные подвесные потолки. В первом случае световой элемент только светодиод. Для установки в такие потолки есть свои особенности.

Недостатки тоже есть, среди них основной – стандартность внешнего вида. Также потребители отмечают высокую цену каждого отдельного светильника.

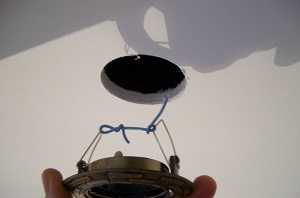

Снятие точечного светильника

Каждый владелец натяжных потолков рано или поздно задается вопросом – как менять светильники в таком потолке. Этот процесс также имеет свои нюансы, о которых мы и расскажем. Чтобы в процессе работы не возникло проблематичных ситуаций, прежде чем приступать к делу стоит внимательно ознакомиться со схемой, тогда все пройдет без запинки.

Снятие точечного светильника имеет некоторые трудности, а именно:

• В момент извлечения осветительного элемента, пружины, закрепляющие его над потолком, могут бить по пальцам
• Если не отключить электричество, есть большой риск удара током.
• Когда пружины слишком тугие, при извлечении лампы можно повредить штробу.

Характеристики выбора

Рабочая лампа

При покупке светодиодных моделей Армстронг в одиночном экземпляре или для линейки светильников, необходимо учитывать следующее:

• тип потолка. В зависимости от этого выбирают либо накладной, либо встраиваемый вид изделия;
• размеры помещения;
• характеристики светового потока, испускаемого прибором;
• параметры получаемого освещения;
• коэффициент пульсации для светового потока;
• размер потолочной ячейки;
• стоимость.

Стоит отметить, что благодаря особенностям и техническим характеристикам, на сегодняшний день такие светодиодные светильники значительно превосходят своих конкурентов. Поэтому они постепенно вытесняют из сферы офисных осветительных приборов другие типы ламп.

Алгоритм замены

Снять заменить лампу дневного света цоколем G5 и G13 следует таким образом:

1. Отключить светильник и электричество.
2. Отсоединить плафон или решетку. В моделях с одной лампой плафон может быть зафиксирован на самой лампочке. Чтобы его снять, нужно за него аккуратно потянуть.
3. Достать лампу. Нужно двумя руками с обеих сторон взяться за нее и провернуть вокруг оси на 90 градусов в любую сторону. Затем нужно аккуратно потянуть ее от светильника и вытащить.
4. Установить новую лампу с такими же размерами и мощностью. Оба конца нужно вставить в патрон и повернуть на 90 градусов вокруг оси в любом направлении. О фиксации можно судить по легкому щелчку.
5. Проверить работоспособность.

Замена лампочки встраиваемых светильников (с цоколем типа Е):

1. Отключить подачу электричества.
2. Поддеть отверткой изолирующее кольцо.
3. Вытащить осветительный прибор.
4. Снять защитный корпус, поменять лампочку.

Заменить источник света с цоколем G23:

1. Выключить электроэнергию на щитке.
2. Положить светильник на стол, повернуть плафон к верху и снять его.
3. Убрать лампочку, аккуратно вытягивая ее в направлении от плафона за край колбы.
4. Поставить новую лампочку цоколем в патрон нажать на торец колбы до полного упора.

Процесс монтажа

Минимальное расстояние между финальным уровнем потолка Армстронг и черновым основанием — 20 см, меньшее не допускается, так как встраивать стандартные растровые светильники невозможно. Перед установкой необходимо проверить наличие дополнительных усиливающих подвесов в местах установки светильников.

допускается при наличии 1 светильника на 2 ячейки на один светильник, но на каждом отдельном квадрате должно быть 4 подвеса. Если художники сэкономили, при установке устройства его следует дополнительно закрепить к черновому потолку на специальных подвесных тросах. За счет этого удастся снизить давление на подвесную конструкцию реечного потолка.

Перед установкой светильника снимите с него лампы, рефлекторы, рассеиватели, на корпусе останется только пусковое оборудование. Такие манипуляции помогут снизить вес прибора, и появится возможность установить его самостоятельно. Затем рамка помещается в ячейку и совмещается с ней, как кусок пазла.

Если монтируются нестандартные и точечные или подвесные осветительные приборы, для них в декоративной плите делается отверстие и туда вставляется прибор по аналогии с установкой в ​​потолки из гипсокартона.

Плюсы и минусы потолков Армстронг

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

• невысокая цена;
• хорошая звуко- и теплоизоляция;
• большой выбор материалов плит позволяет создать любой дизайн;
• не требуется предварительная подготовка потолка;
• простой монтаж, не требующий привлечения специалистов;
• возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
• простая установка встроенных светильников;
• возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

• понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
• не подходит для помещений нестандартной формы;
• не защищает от протечек;
• боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Оптические системы в светодиодных светильниках

Качественный светильник состоит из трёх основных элементов:

• Надёжный драйвер (блок питания).
• Светодиоды лучших производителей (например, CREE (США), Philips Lumileds Lighting (США), LG (Южная Корея).
• Оптические элементы (линзы на каждый светодиод для оптимального угла раскрытия и светораспределения).

В дешёвых светильниках часто экономят на оптических элементах и устанавливают светодиоды без оптики, закрывая сверху недорогим прозрачным пластиком. В результате на светодиодных панелях заметна «зебра», которая не только видна и некрасиво смотрится, но и такой некачественный свет слепит глаза и создает блики на экранах компьютеров и ТВ. Свет некачественных светильников может мерцать, что губительно для глаз.

Пример «зебры» в светодиодном армстронге.

Дешёвые светодиодные светильники Армстронг.: температура света светильников из разных коробок может отличаться.

Пример хорошего равномерного свечения исходящего светового потока у качественного светодиодного светильника:

Светодиодная панель Армстронг от Opple разработана для самых требовательных клиентов.

Армстронг светодиодный с патентованной ячеистой конструкцией Panel Grille.

Запатентованная оптическая система в светильнике в сочетании с высококачественным акрилом 3-го поколения, который со временем не желтеет, не трескается и не ломается, дает идеально равномерный свет без слепящего эффекта.

Качественный светильник освещает только ту область, над которой расположен, благодаря чему свет дальних светильников не создаёт бликов на экранах мониторов компьютеров. Продолжение…

Продолжение: Часть 2. Светодиодный панель Армстронг 600х600, 595х595: как сделать правильный выбор

Какие светильники подойдут?

Основное требования к светильнику для армстронга – это его размер, стандартные габариты ячейки – 595 на 595 мм. Выпускаются модели специально для подобных подвесных конструкций. Унифицированные изделия упрощают установку. Подобные стандартные осветительные приборы оснащаются люминесцентными, реже светодиодными линейными лампами. Располагают их так, чтобы освещение получилось равномерным. Этому способствуют отражатели, что предусмотрены в конструкции. Подобный светильник рассчитан на четыре лампы.

Есть светильники на ½ размера ячейки, для таких необходим монтаж дополнительной направляющей, а остаток блока занимает декоративный элемент.

Возможна установка любых круглых, квадратных встраиваемых или накладных точечных светильников. Основное требование – правильная подгонка монтажного отверстия под габариты осветительного прибора и создание внутри конструкции монтажной платформы. Врезается он в декоративную плиту, встройка осуществляется по стандартной схеме для подобных приборов. В отдельных случаях возможен монтаж подвесных люстр, если потолки в помещении довольно высокие. Если люстра средняя по весу или тяжелая ее следует закреплять к черновому потолку.

Монтаж потолка Армстронг

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Цены на потолок «Армстронг Axiom KE Canopy»

Потолок Армстронг Axiom KE Canopy

Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

Требования к потолочной поверхности

Система Армстронг полностью скрывают черновую поверхность, поэтому от неё не требуется идеальное состояние. Поскольку подвесной потолок устанавливается с отступом от базового перекрытия, то допустимы и небольшие перепады по высоте. Но нужно удалить остатки прежнего покрытия — краски, штукатурки, обоев и т. п.

У бетонного потолка заделывают щели между плитами, если где-то откалываются куски — их убирают и цементируют углубления. Желательно покрыть всю поверхность грунтовкой с антисептиком, которая защитит от образование грибка. Деревянный потолок проверяют на следы гниения и плесени, при необходимости удаляют повреждённые части, затем пропитывают антипиреновыми и противоплесневыми составами.

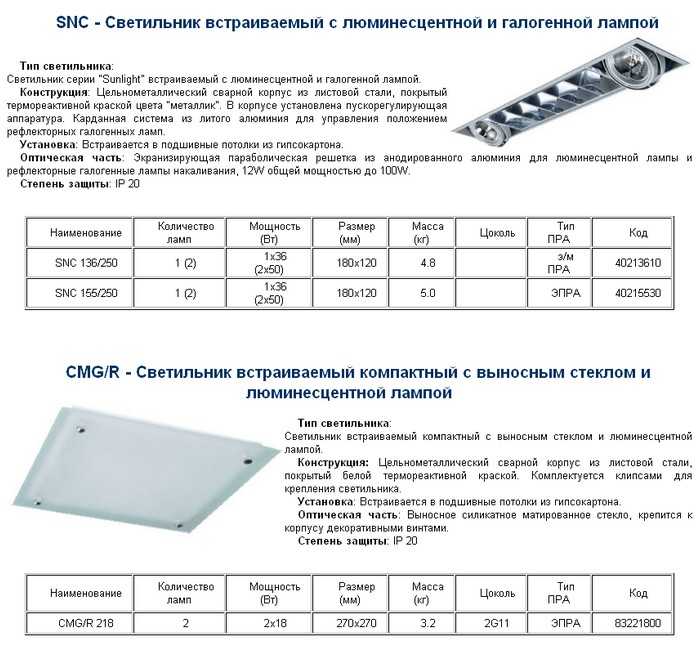

Виды светильников для потолков Армстронг

Далеко не новость, что от правильно организованного освещения напрямую зависит работоспособность и самочувствие человека

Следовательно, очень важно сделать верный выбор осветительных устройств, не говоря уже о монтаже. Сегодня на рынке светотехники существует невероятное множество различных видов устройств

Но кроме этого важным аспектом является и тип потолка, которых также на сегодняшний день немало. Например, самый распространенный в офисах и многих общественных заведениях – потолок Армстронг. Свое название данный тип потолка получил от наименования производящей компании, которая и занималась разработкой конструкции подвесных потолков и первая наладила их выпуск.

Визуально такой подвесной потолок выглядит как множество маленьких квадратов (60 на 60 см). Потолки Армстронг очень удобные и практичные, поскольку представляют собой некий конструктор, в котором при необходимости можно легко убрать какую-либо плиту, а на ее место установить светильники. То есть, при монтаже такого потолка нет необходимости заранее ломать голову над правильным расположением осветительного прибора.

Существует два варианта монтажа светильников в такой потолок: встраивание и наружное крепление. Светильник, который встраивается, грубо говоря, «тонет» внутри подвесной конструкции. То есть, весь корпус и дополнительные детали не видны, а в поле зрения только зеркальная деталь. При наружной установке светильника его конструкция слегка выходит за границы, но при этом такие устройства отличаются наивысшим показателем светоотдачи, что несомненно – большой плюс. Расположение светильников происходит только на основе фантазии и оригинальности человека. То есть, установить осветительные приборы можно и по диагонали, и в один ряд, и в шахматном порядке, и на основе локального освещения конкретного рабочего места.

Монтаж потолка Армстронг

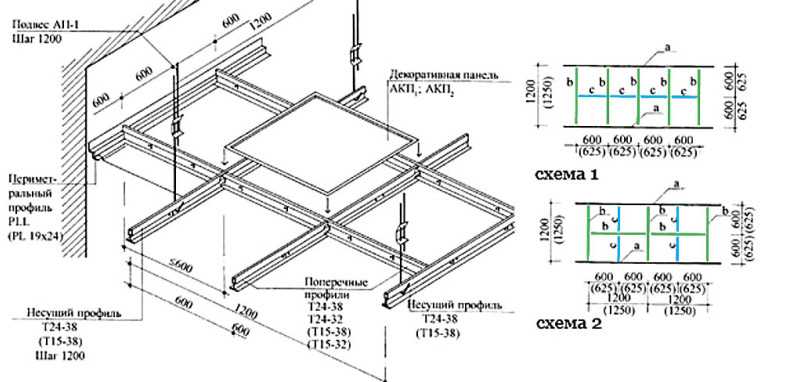

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий

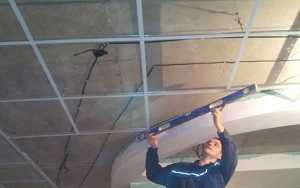

	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

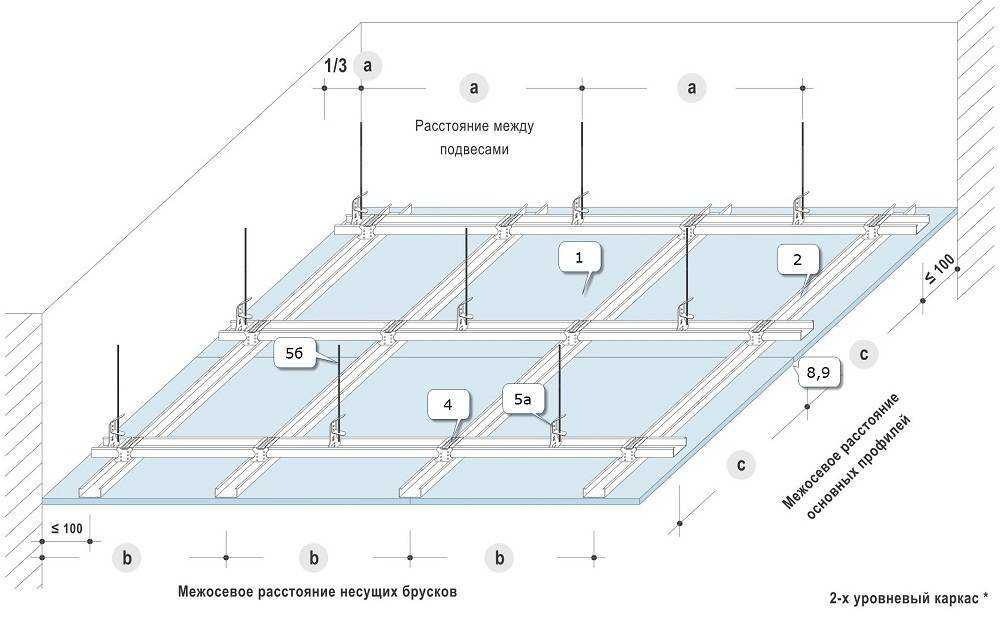

	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Установка без накладной рамки

Светильник Sibertek SL6060 можно поставить и без аксессуаров, но это будет посложней и требуются правильные руки. При его толщине в 16мм. он не будет сильно торчать. Единственная проблема, которую потребуется решить, это найти место для размещения драйвера. Блок питания не обязательно ставить рядом со светильником. Его можно спрятать за гипсокартоном или распределительной коробке, предварительно удлинив провода, идущие от него.

На фото я пробовал клеить его на двухсторонний вспененный скотч, которым крепят зеркала. Держится очень крепко, отдирать его обратно сложно. Такой способ не рекомендую, эти 2 кг могут грохнуться сверху, в лучшем случае на кота. У меня поверхности были очищены загрунтованы и покрашены водоэмульсионкой.

Скотч был толстый, поэтому между потолком и краем была небольшая щель, удобное место для укрытия различных домашних насекомых. Что бы такого избежать можно аккуратно промазать герметиком или взять скотч на 1 мм, а не 3мм.

можно ли разрезать светильник пополам? по каким названиям искать крепеж для подвеса?

Добое время суток. Подскажите, пожалуйста, будет ли достаточная теплоотдачи для нормальной работы светильников типа Армстронг, с алюминиевыми корпусани при встроенном монтаже непосредственно в слой штукатурки/ бетона? Драйвер планируют установлить отдельно для минимизации глубины монтажа. Спасибо.

Зависит от качества светильников и как хорошо сделан теплоотвод. Лучше всего протестировать 1 образец в реальных условиях, и замерить нагрев светодиодов.

Здравствуйтге можно ли установить такой светильник в натяжной потолок

Схема подключения

Для подключения к сети используется стандартная схема 4х18. Рекомендации, которые помогут выполнить все правильно по технологии:

Схема подключения устройства

1. Электропроводку под потолком следует спрятать в гофре, которая фиксируется стяжками. Это поможет предотвратить провисание и повреждение хрупкой декоративной плитки.
2. Распределительную коробку следует размещать рядом с осветительными приборами; от него подвести шнур питания к каждой лампе.
3. После установки светильника установите лампы и отражатели.
4. Подключение кабеля: подключите ноль (синий) к клеммной колодке через разъем N, фазу (белый / красный) — к клемме L.

Специалист по ремонту, обслуживанию промышленного электрического и электронного оборудования Спросите специалиста Если вам необходимо подключить более 1 лампы, провода для каждой из них зачищаются, скручиваются попарно (по цвету) и затем подключаются к клеммной колодке.

Методика вычислений

Наиболее популярным и дающим самые оптимальные цифры, сейчас является способ, который использует формулы для подсчета того количества света, которое получает любая из поверхностей в офисе. Эта цифра определяется, исходя из светоотражающей способности всех плоскостей – стен, пола и перекрытия.

Для того, чтобы получить нужное значение, а с его помощью и числа приборов для освещения, которые потребуется установить, нужно знать некоторые габаритные размеры и данные по светоотражению всех плоскостей. Также необходимо узнать расстояние между перекрытием, где будет смонтирован осветитель и крышкой рабочего стола.

Инструкция по установке светильников в подвесные потолки

Необходимые материалы

Для монтажных работ понадобятся такие материалы и устройства:

• светильник с фиксаторами;
• электропривод;
• лампочки (подходящие к имеющемуся цоколю);
• клеммники или гильзы для скрепления проводников;
• изоляционная лента;
• переключатель.

Светильники должны быть однотипными. С таким подходом легче провести монтажные работы и не возникнет разнобоя с точки зрения дизайна. Лампы должны иметь светоотражающий слой, нанесенный на конус колбы.

Особое внимание рекомендуется обратить на провода. Для гипсокартона лучше всего подходит двухжильный ВВГ-2×1.5

В случае с пластиком или МДФ проводники должны быть покрыты огнезащитным материалом. Пример подходящего для пластика — РКГМ.

За клеммниками придется периодически наблюдать и после завершения монтажных работ. Эти детали вследствие нагрева постепенно разбалтываются, поэтому нужно подтягивать болты.

Планирование

Прежде всего нужно определиться с местами установки светильников. Подвесной потолок имеет линии фиксаторов с металлическими профилями. Необходимо проверить, чтобы они не проходили по участкам, где планируется установка осветительных приборов.

Подсчет количества светильников

Каждое устройство способно освещать площадь, составляющую от 1,5 до 2,5 кв. м. Рекомендуется приобретать светильники с запасом, исходя из минимально освещаемой ими территории (1,5 кв. м). Однако не стоит слишком усердствовать, так как большое количество ламп утяжеляет потолочную конструкцию.

Разметка

Если используется нивелир, отметки вначале делают на полу. Далее с помощью лазера точки переносят на потолочную поверхность.

На полу правильнее делать разметку не рулеткой, а загодя подготовленным шаблоном. В качестве такового подойдет кусок плинтуса или кабель-канала.

От края отверстия в полотне поливинилхлоридной пленки до багета нужно соблюдать определенное расстояние. Оно должно быть не меньше 3 см.

Разводка проводов в потолке

В ходе монтажа подвесного потолка раскладывают провода поблизости от запланированных участков отверстий под лампы. Специалисты рекомендуют предусматривать 10-15-сантиметровую петлю по всему периметру потолка. Это позволит в случае необходимости поменять схему расположения лампочек. На фото внизу показан пример того, как правильно разместить отверстия с проводами под светильники:

Проводку нужно зафиксировать на стяжках, как это показано на следующей фотографии:

Проделывание отверстий

Понадобится коронка для работы с деревом. Такой коронкой просверливают гнезда под выключатели или провода в мебельных изделиях. В результате сверления нужно получить максимально ровные отверстия. Далее замеряют диаметр выступающей части прибора освещения и высверливают углубление на сантиметр меньше имеющейся окружности. Благодаря этому появляется возможность удалить проводку из зоны видимости подвесной конструкции.
