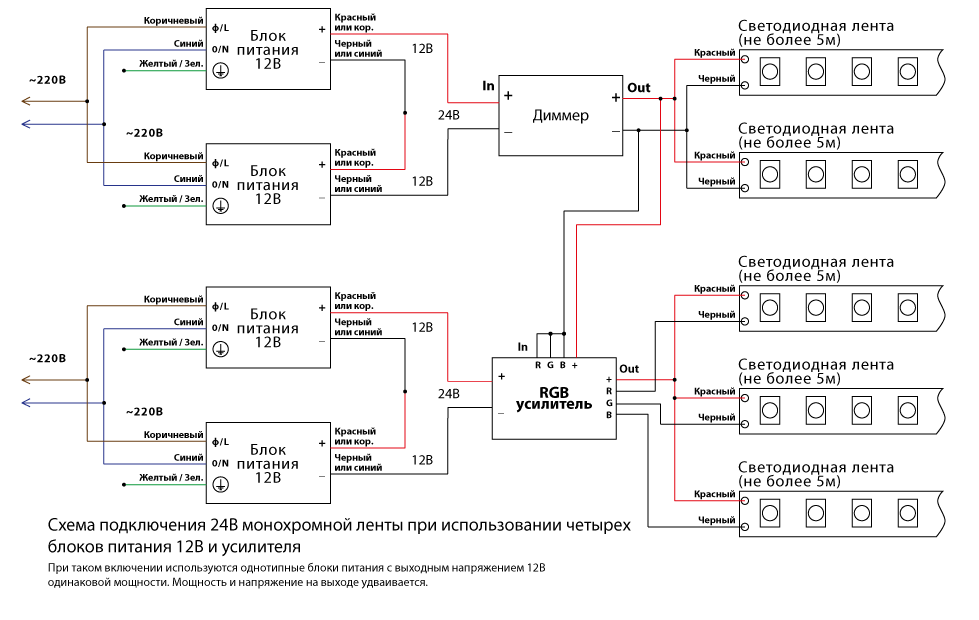

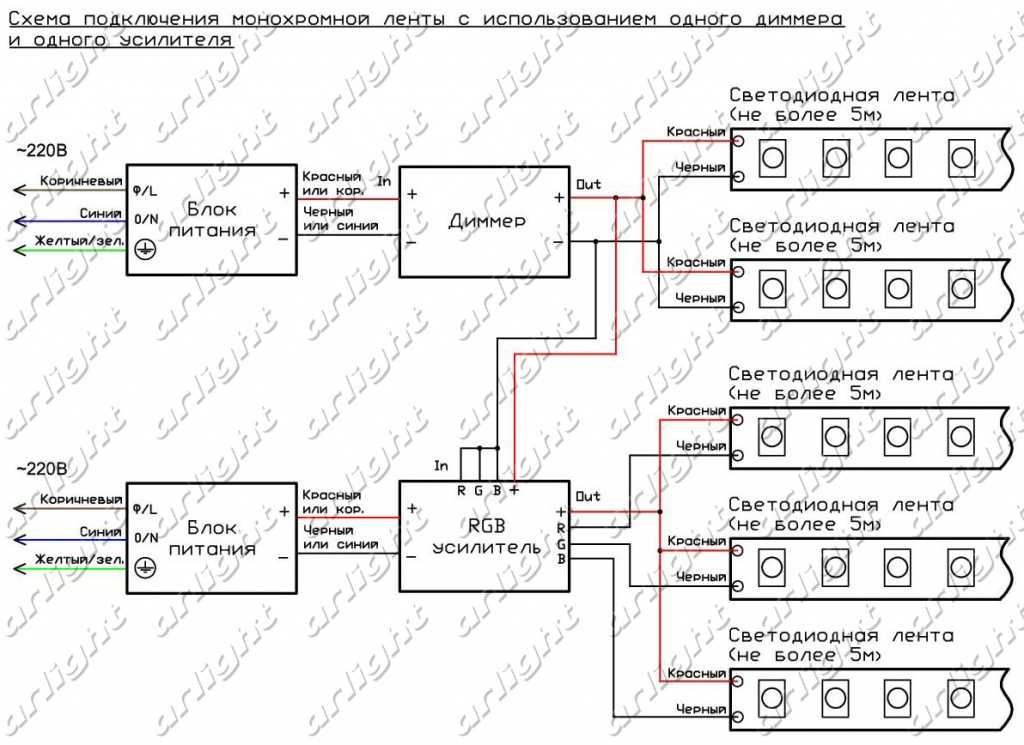

Схемы подключения светодиодных диммеров

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер

Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать

Они отличаются по типу нагрузки:

Для ламп накаливания, включая галогенные, работающие от 220 В.
Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
Для светодиодных и люминесцентных ламп со стандартным патроном.
Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Классификация диммеров

Поворотные: регулирование освещенности посредством вращения ручки регулятора. Простейший способ.
Поворотно-нажимные: при нажатии на регулятор включается и выключается свет, а при вращении изменяется яркость.
Клавишные: удерживая клавишу нажатой, можно изменять яркость освещения.
Сенсорные – управление прикосновением пальца к панели.
Дистанционные – регулирование с пульта по инфракрасному каналу или по радиосвязи.
Управление с планшета или телефона с любого места дома (Wi-Fi). Обычно совмещается с сенсорным регулированием.

По способу установки различают модульный, моноблочный и выносной диммер для светодиодных ламп. Модули устанавливаются на DIN-рейки в щитах распределения. С их помощью организуются различные сценарии. Органами управления служат клавиши, сенсоры или выносные пульты. Модульные диммеры имеют высокие цены и устанавливать их имеет смысл при реализации многочисленных функций, например в “умном доме”.

Моноблочные диммеры подключаются к светильникам через монтажные коробки. Их подключают в разрыв провода фазы как обычные выключатели, функции которых они порой также выполняют. Этот тип наиболее распространен.

Выносной блок может устанавливаться в потолок или нишу для точечных источников или светодиодных лент.

Светорегулятор подключается к одному или группе источников света. Все зависит от мощности

Важно его не перегрузить. Как правило, диммеры имеют небольшую мощность, поскольку светодиоды являются меньшей нагрузкой по сравнению с остальными типами ламп

Виды прибора и как работает диммер для ламп накаливания?

Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

управлять яркостью светового потока;
осуществлять отключение в автоматическом режиме;
имитировать присутствие человека в помещении;
плавно включать и отключать источник освещения;
применять разные режимы и эффекты, включая затемнение и мигание;
управлять прибором дистанционно.

По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

Именно сенсорный диммер для ламп накаливания (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

Лучшие поворотно-нажимные диммеры

Отличием от классических поворотных моделей является включение не вращением ручки, а нажатием на нее. Это позволяет сохранить настройки яркости света. Рукоятка поворотно нажимного диммера фиксируется в любом положении. Простая конструкция обеспечивает длительный срок службы, низкую цену. ВыборЭксперта.ру рекомендуют две модели, вошедшие в данную категорию.

Xiaomi Yeelight Bluetooth Wall Switch YLKG07YL

Умный выключатель, работающий без прерывания электросети. Осветительный прибор постоянно подключен к питанию, управляется с помощью Bluetooth. Команды можно подавать с пульта, голосом, из приложения на смартфоне. Устанавливается в монтажную коробку, подключение удобное, не требует специальных навыков.

Поворотно-нажимная кнопка регулирует яркость в широком диапазоне, отличается стабильным срабатыванием. Для быстрой перезагрузки устройства на ребре корпуса предусмотрен кнопочный выключатель. С помощью регулятора настраивается температура, цвет света. Работает в двух режимах – основного освещения и ночника, что позволяет устанавливать в детской. Встроенный LED-индикатор помогает находить прибор в темноте, контролировать процесс настройки.

Достоинства:

Большая площадь контакта ручки;
Чувствительный энкодер;
Огнеупорная задняя крышка;
Прочная конструкция рамы управляющей клавиши.

Недостатки:

Не работает с группами точечных светильников.

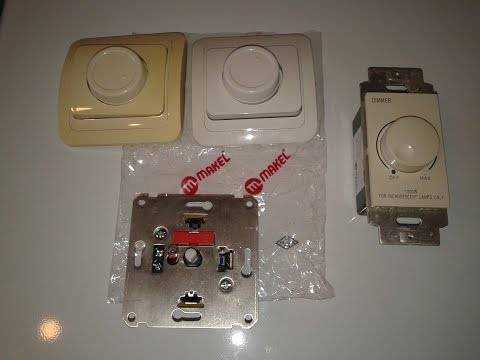

Makel 25011

Встраиваемый диммер с роторной кнопкой предназначен для подключения нагрузки мощностью до 600 Вт. Имеет вертикальную и горизонтальную ориентацию, классическую систему подключения винтами, разжимными лапками. Простой и надежный потенциометр с хорошими контактами, обеспечивающими точную настройку яркости в широком диапазоне.

Корпус изготовлен из термостойкого, ударопрочного пластика кремового оттенка, который устойчив к воздействию солнечного света. Глянцевая поверхность делает дизайн элегантным, отличается хорошей сопротивляемостью появлению царапин. У клавиши удобный размер, эффект памяти делает использование комфортным. Пользователи отмечают стабильную работу с галогеновыми лампами.

Достоинства:

Плавная настройка;
Хорошие винтовые зажимы;
Увеличенный ресурс;
Надежно защищен от пыли.

Недостатки:

Нет световой индикации.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
- При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
- Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Как выбрать диммер

Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.

Вид диммера

Выпускаются следующие виды светорегуляторов:

Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.

Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.

Тип включения

Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.

Мощность светорегулятора

Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.

Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.

Способ монтажа

Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.

Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.

Какой диммер лучше

Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:

ABB – для офиса или предприятия коммерческой сферы;
TDM Electric – для бюджетного ремонта;
Werkel WL01-DM600 – хороший выбор для городской квартиры;
Xiaomi Yeelight Bluetooth – для системы «Умного дома»;

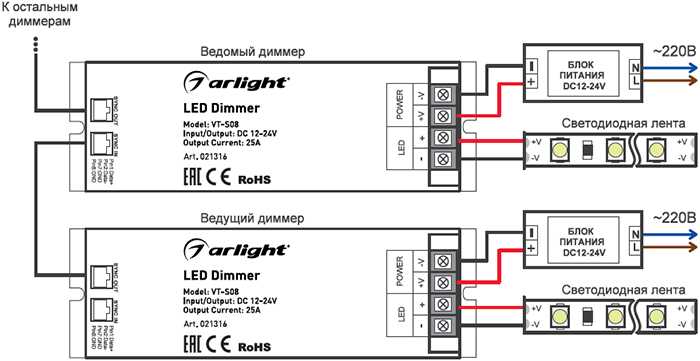

Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
Legrand Valena Allure – для энергосберегающих ламп.

Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерах

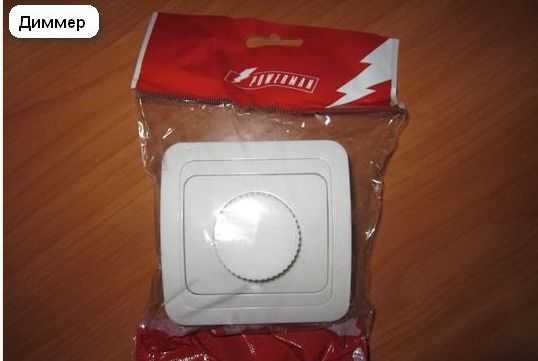

Диммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров	Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Нюансы выбора

Разнообразие представленных в магазинах моделей обычно затрудняет выбор. Перед покупкой стоит следует внимательно изучить характеристики моделей и сопоставить их со своими потребностями и условиями.

Место установки прибора. Для помещений с температурой выше 25 0С предпочтительны модели со встроенной вентиляцией и снабженные автоматическим выключателем.
Сделать выбор в пользу изделия известных производителей, продукция которых не имеет нареканий.

Цена. Механические вариаторы (клавишные и поворотные) стоят значительно дешевле электронных моделей (сенсорных, акустических и дистанционных).
При выборе регулятора учитывать характеристики применяемых ламп с небольшим запасом мощности.

Советы по использованию

Такой вариант управления освещением удобный, но к нему требуется привыкнуть, в процессе эксплуатации следует взять во внимание такие рекомендации:

Если покупка устройства призвана обеспечить экономию, то необходимо устанавливать на регуляторе минимальные показатели. Только в этом случае лампа накаливания станет экономней на 15%. В остальных случаях свет просто рассевается.
Не стоит использовать его, когда температура в помещении превысила отметку +27⁰. Это чревато перегревом и выходом из строя.
Если регулятор вышел из строя из-за перегоревшего симистора, последний удастся заменить. Причем лучше выбрать симистор с более высоким порогом мощности. Причиной такой поломки является короткое замыкание в сети или превышение допустимой нагрузки на прибор.

Как сделать диммер своими руками?

В принципе самостоятельно сделать диммер для светодиодной ленты или лампы может любой человек хоть немного разбирающийся в электричестве и умеющий держать паяльник. Схема светорегуляторов практически везде одинакова, за некоторыми исключениями. Поэтому для начала определимся, какие детали нам понадобятся для создания вариатора.

Итак, нам потребуется:

два резистора (постоянный и переменный);
неполярный конденсатор;
динистор и симистор;
провода;
паяльник с припоем;
кусок текстолитовой пластины для платы.

Номиналы деталей можно взять с приведенной ниже схемы.

Можно конечно сделать печатную плату, нанеся на фольгированную пластину схему, просверлив отверстия для выводов и вытравив ее. Однако существует наиболее простой (навесной) вариант.

Схема диммера для самостоятельной сборки

По представленной схеме распределить детали и наметить отверстия для выводов. Просверлить отверстия и соединить между собой все элементы при помощи проводов, которые припаиваются к ножкам деталей.

Перед тем как подключить самодельный диммер для освещения проверьте несколько раз правильность соединений деталей и если все нормально, то можно подключать устройство к сети, предварительно обесточив ее, и проводить испытания.

На представленном видео показано как можно собрать диммер своими руками:

Watch this video on YouTube

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

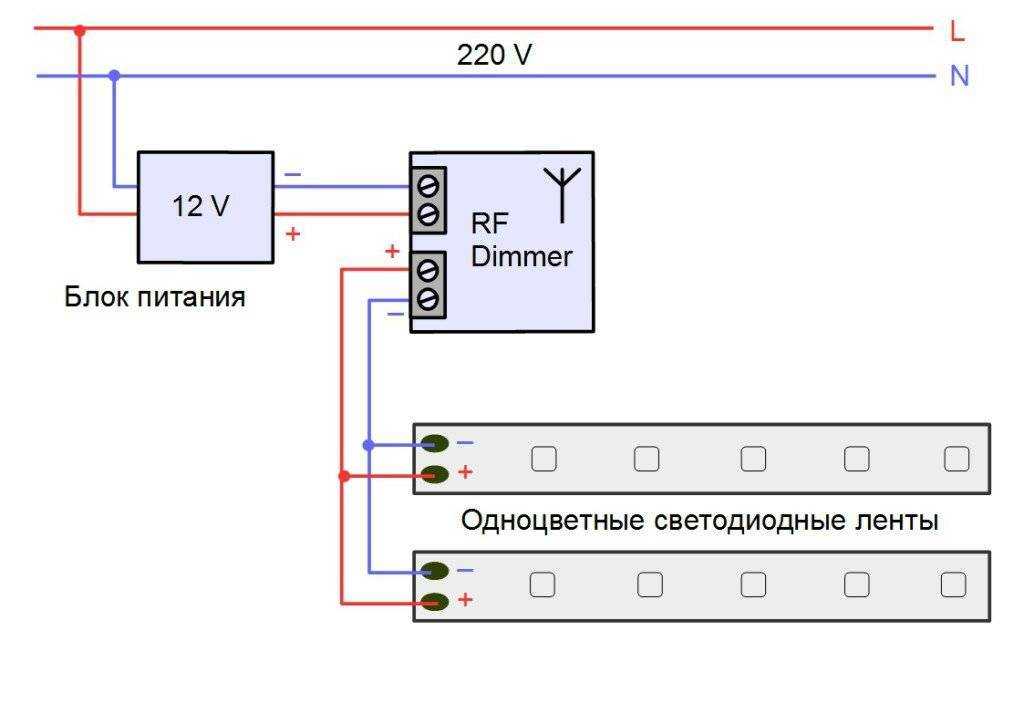

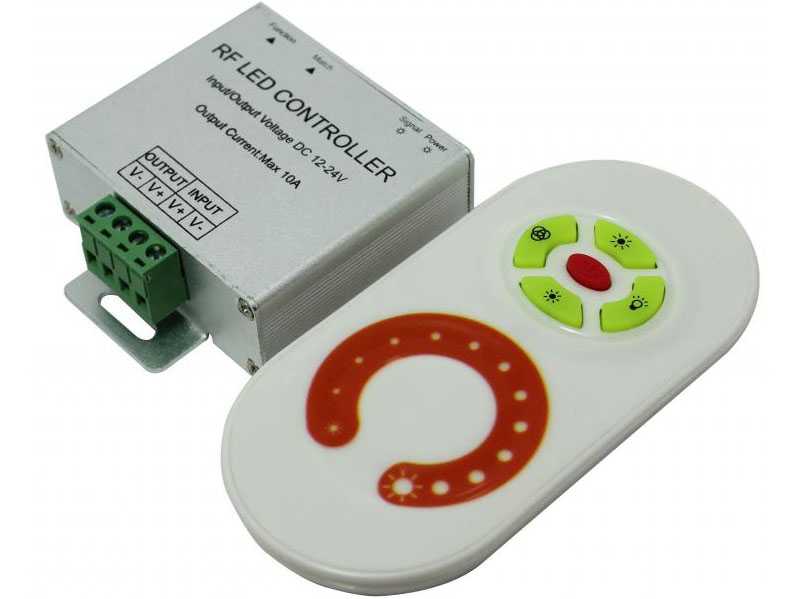

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку

Не важно сенсорный это диммер или поворотно-нажимной

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Средняя стоимость диммеров на прилавках магазинов

Стоимость регулирующего устройства зависит от многих параметров. Среди них: известность бренда-производителя, мощность, качество, способ управления (сенсорные дороже механических, а бесконтактные — самые дорогие), внешний вид и др.

Французский Legrand производит светорегуляторы мощностью от 300 до 1000 Вт. Они совместимы с лампами, которые работают и на переменном и на постоянном напряжении. Цены начинаются от 1400 рублей за диммер 12В. Светорегуляторы 220 В с механическим управлением стоят от 1900 рублей.

Диммеры немецкого Schneider стоят еще дороже: стоимость механического регулятора для 220В начинается от 3000 рублей.

Впрочем, примерно по таким же ценам можно найти сенсорные устройства менее раскрученных компаний. Например, у компании Wemmon цены начинаются от 2200 рублей. Фирма Broadlink предлагает сенсорные светорегуляторы от 3000 рублей.

Есть смысл внимательно изучить предложения на рынке, чтобы выбрать качественные приборы по хорошей цене.

Правильно выбираем светорегулятор

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

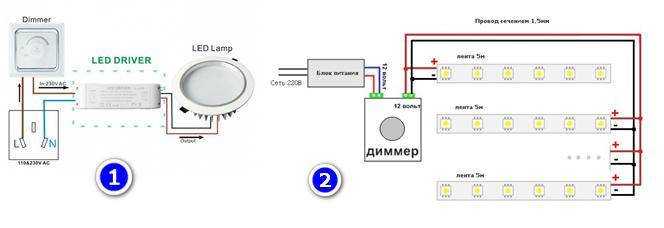

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

Таймером;
Программным управлением;
Подключением к ПК для расширения функций с помощью различных программ;
Возможностью использования в автоматизированных системах «Умный дом»;
С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Устройство

Помимо корпуса, схемы и клеммной колодки в диммере есть только органы управления, последние бывают нескольких видов:

механический регулятор. Это потенциометр с вращающимся колесом. Такие диммеры стоят дешевле всего. Недостаток: свет отключается путем установки выходного напряжения диммера на «ноль», так что каждый раз при включении светильника его яркость приходится заново подстраивать;
механический регулятор + клавиша. Чуть более функциональная модель: питание отключается клавишей, так что настройка регулятора не сбивается;
кнопки или бегунок. Это уже электронные диммеры. Многие имеют дополнительные функции — работа светильника по таймеру, имитация присутствия (свет включается и выключается, как будто хозяева дома), различные режимы управления светом;
сенсорные клавиши;
дистанционное управление. Есть разновидности: инфракрасный или радиочастотный пульт, голосовое управление (хлопок, команда голосом) и управление через Wi-Fi. Можно встроить прибор в систему «умный дом» либо управлять им со смартфона.

По конструкции диммеры делятся на:

модульные. Устанавливаются в электрощит на ДИН-рейку и снабжены выносными органами регулировки. В основном применяются для управления наружным освещением;
моноблочные. Устроены также, как встраиваемые выключатели для скрытой проводки и могут устанавливаться вместо них;
для установки в монтажную коробку с выключателем;
розеточные.

Последние снабжены шнуром питания, применяются для подключения настольных ламп, бра и прочих светильников, включаемых в розетку.

Как подключить диммер вместо выключателя

Популярные модели

Виды диммеров

Классификация диммеров

Виды прибора и как работает диммер для ламп накаливания?

Лучшие поворотно-нажимные диммеры
