Светильники для кухни светодиодные: варианты от а до я

Выбор светодиодной ленты для кухонной подсветки.

Подавляющее большинство светодиодных лент внешне почти не отличаются друг от друга.

Вместе с тем, существует их классификация по ряду признаков:

1. Количество кристаллов (1-4).
2. Монохромное или RGB свечение.
3. Число элементов (30-240 шт. на 100 см).

От последнего признака зависит потребляемая мощность и величина светового потока.

Кроме того, существует разделение по степени влагозащиты, — важного для условий кухни показателя:

• IP20 — минимальная степень защиты от влаги. Использование светильников с подобными лентами на кухнях не рекомендуется;
• IP65 – имеется защиты от брызг;
• IP68 – влагозащищенные светодиодные ленты.

• VOLPE ULS-Q921. SMD 2835, 12В, 3000К, IP20, 60 шт. на 1 м. Бюджетная лента, не требует мощного блока питания, однако нуждается в изоляции от брызг воды.
• TDM ELECTRIC SQ0331-0221. SMD 2835, 12/220В, 2700К, IP20, 60 шт. на 1 м. Модель средней ценовой категории, блок питания и выключатель в комплекте.
• Feron LS606 RGB. SMD 5050, 12/220В, 14Вт. Цветная светодиодная лента, при сравнительно невысокой стоимости отличается богатой комплектацией: контроллер, блок питания, пульт дистанционного управления.

Схемы размещения

В современных интерьерах точечному освещению кухни уделяют особое внимание. Точечные светильники меньше загромождают пространство, помещение кухни выглядит более светлым и просторным

Кроме того, использование точечного света дает возможность подчеркнуть отдельные элементы интерьера.

Как только установлено требуемое количество точечных светильников, нужно думать о расстановке источников света с учетом планировки кухни и естественного освещения.

Общее освещение

Для любой кухни нужно планировать фоновое освещение. Считается, что общая подсветка сглаживает контрастные пятна и блики, возникающие на глянцевой поверхности натяжного потолка, лакировке мебели и лакокрасочном покрытии бытовой техники.

Если фоновая подсветка спроектирована правильно, то уровень освещения гарантирует комфортные условия для глаз в любое время суток. Для общей подсветки кухни точечными светильниками достаточно освещенности по нормам жилой комнаты, установленным СанПиН 2.2.1/2.1.1.1278-03.

Общее освещение формируют из двух групп точечных светильников:

• Первую часть светодиодных встраиваемых источников света размещают цепочкой на потолке над входом в кухню.
• Вторая часть распределяется по потолку кухни равномерно или группами. В последнем случае светильники группируют в зонах, где требования к уровню освещенности наиболее высокие.

Например, на схеме ниже одна группа точечных светильников установлена для дополнения освещения площадки у холодильника, вторая добавлена к обеденной зоне.

Схема расположения точечных светильников общего освещения обычно подгоняется под особенности планировки кухни. Для узкой и вытянутой комнаты это может быть простая цепочка из нескольких светодиодных свопов.

Для квадратной планировки с рабочей зоной, вынесенной в центр помещения, светильники могут располагаться по периметру потолка.

Обеденная зона

Использование точечных светильников для освещения обеденного стола – не самый удачный вариант. Мощности стандартных потолочных светильников по 20 Вт достаточно для обеспечения освещенности обеденного стола по норме 150 Лк. Для более деликатных мест кухни, где предполагается дополнительная нагрузка для глаз, освещенность столешницы стола должна быть на уровне кабинета или библиотеки – не менее 300 Лк.

С помощью точечных светильников на натяжном потолке кухни этого добиться сложно. Необходимо либо увеличивать мощность светодиодных ламп над столом, что нежелательно для ПВХ-отделки, либо уменьшать высоту подвеса источника света над обеденной зоной. Проще расположить подвесной источник света с температурой 4500К в абажуре или с рассеивающим колпаком на высоте 50-60 см над плоскостью столешницы.

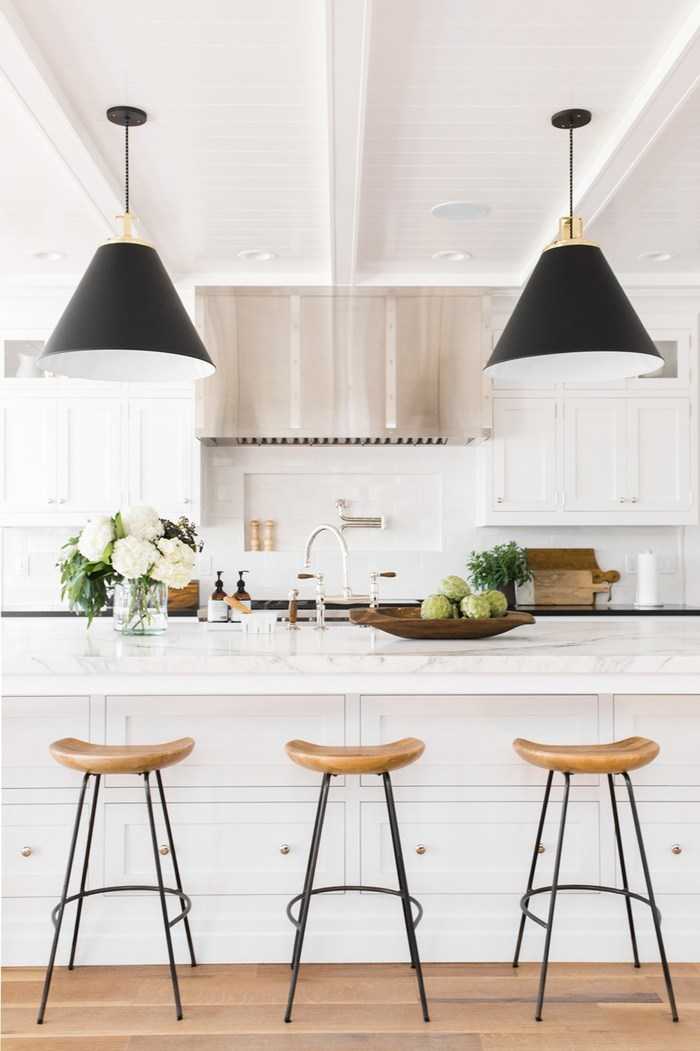

Лучшее решение – подвесная модель или источник света с консольным креплением на стене или подставке.

Рабочая зона

Организовать эффективное освещение плоскости столешницы, разделочной зоны и плиты можно несколькими способами. Для рабочей зоны используется три варианта расположения светильников:

• Комбинированная схема из одного ряда встроенных фонарей общего освещения и точечных светильников, вмонтированных в донную часть навесных шкафов.
• С помощью поворотных спотов на горизонтальной траверсе вдоль стенки.
• Комбинированием точечных светильников на потолке кухни с дневным освещением через оконный проем.

Главное условие: над уровнем рабочей поверхности столешницы освещенность должна быть не менее 300 Лк. Допускается уменьшение освещенности рабочей зоны, если в помещении кухни достаточно дневного света.

Лучший уровень освещения обеспечивает первая схема с точечными светильниками на линии вдоль мебельной стенки и с ленточной светодиодной подсветкой на донной части шкафов. Примерно 70% светового потока на уровне 200 Лк обеспечит потолочная подсветка с точечными источниками света, остальные 30% (или 70 Лк) можно получить гибкой светодиодной лентой или ЛДС.

Как выбрать и расположить

Выбирая светильник для рабочей зоны на кухне, учитывайте несколько важных требований:

• свет должен быть мягким, рассеянным, направленным не в сторону глаз, не приносить дискомфорт;
• отсутствие мерцания;
• экономия электроэнергии;
• компактные габаритные размеры, возможность встроить в кухонную мебель;
• дизайн, совместимый с общим интерьером комнаты;
• удобный монтаж и допустимое подключение (если нет возможности прокладывать силовой кабель, то не стоит покупать приборы, подключаемые к сети 220 В).

В каждой зоне можно установить по одной-две лампочки: над плитой (если нет освещения или оно плохое в вытяжке), мойкой и разделочной поверхностью. Устанавливая лампы, не забудьте приобрести различные вспомогательные аксессуары, включая провода, плафоны, автоматику, крепления, обычные или сенсорные выключатели.

Практически на всех кухнях рабочая зона обустраивается вдоль одной стены, по длине комнаты. Иногда она охватывает сразу две смежные стены в форме буквы «Г». Более просторные помещения могут предусматривать островное расположение зоны приготовления пищи.

Система освещения должна формироваться в зависимости от выбранного варианта. Наиболее распространенным способом расположения точечных приборов станет прямой вариант вдоль плиты, столешницы и мойки. Причем все светильники располагают на равноудаленном расстоянии друг от друга. Если над рабочей зоной есть подвесные шкафчики, то лучше всего встраивать светильники именно в них (в основание).

Кухонный стол может освещаться галогенками или люминесцентными изделиями. В данном случае можно подобрать красивый декоративный корпус, совместимый с дизайном комнаты. В боковые стенки шкафов могут встраиваться продолговатые люминесцентные изделия – смотрится очень креативно и необычно!

Разновидности

Советы от специалистов

Самостоятельно порой сложно разобраться во всех нюансах организации освещения рабочей зоны. Советы от специалистов будут кстати:

Если рабочая зона размещена возле окна, то следует позаботиться об освещении под углом, в таком случае удастся избежать бликов. Направление светового потока – к столешнице.
Если высота потоков небольшая, то расстояние между навесными шкафчиками и столешницей минимальное. В таком случае оптимально использовать поворотные светильники, которые получиться закрепить на потолке.
Если в кухне есть островная зона, которая также используется как рабочая поверхность, то следует предусмотреть светильники на кронштейнах. Закреплять их следует на потолке, по возможности в 2–3 яруса.
Для подсветки рабочей зоны не нужны светильники с плафонами, имеющими много декоративных элементов. На них будет только накапливаться жир и пыль, что не добавит им привлекательности

Важно, чтобы уход за ними был простым и быстрым.
Дизайн подсветки в рабочей зоне должен гармонировать с отделкой и остальными элементами в этом помещении. Поэтому неверно подбирать приборы отдельно для основного, рабочего и декоративного освещения

Все лампы и светильники следует выбирать с учетом дизайна.

Что такое цветовая температура?

Понятие цветовая температура — физический показатель, который отражает цвет источника освещения. Измеряются в Кельвинах. Изучая температуру света ученые взяли за основу абсолютно черное тело, нагревая которое в вакууме можно увидеть изменение оттенка свечения:

• 0К — черный цвет;
• 500-600К — красный с черным отливом;
• 2500К — желтый;
• 2800-3000К — теплый белый;
• 5000-5500К — белый нейтральный свет;
• 7000-7500К — холодный белый свет;
• 9000-1000К — голубой свет.

Интерьерные источники света, хоть и не нагреваются настолько, излучают искусственное свечение в диапазоне 2500-7000К. При этом значение 2-4 тысячи считается теплым оттенком света (имеет желтый подтон), 4-5 тысяч — нейтральным белым, лампы 5-7 тысяч дают холодное освещение.

Важно ! Знание как измеряется температура и каким показателям какие значения соответствуют, позволяет понять какого именно цвета будет теплый свет лампы — оранжевого, желтого, светло-желтого. Тоже самое с холодным: белый, светло-голубой, голубой

Чем выше цифра, тем синее диапазон.

Установка светодиодной ленты своими руками

Провести работу несложно, если разобраться в процессе и подготовить все, что надо для монтажа. Ленту подобрать заранее, количество рассчитать по размеру шкафчиков, но всегда делать небольшой запас на всякий случай.

Материалы и инструмент

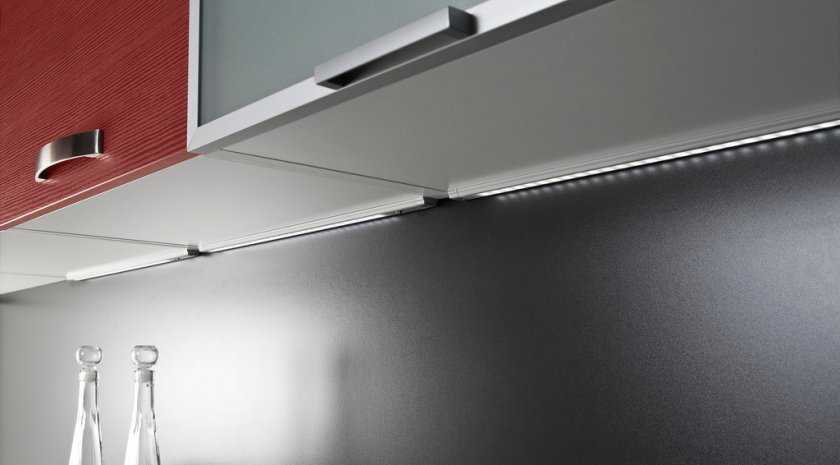

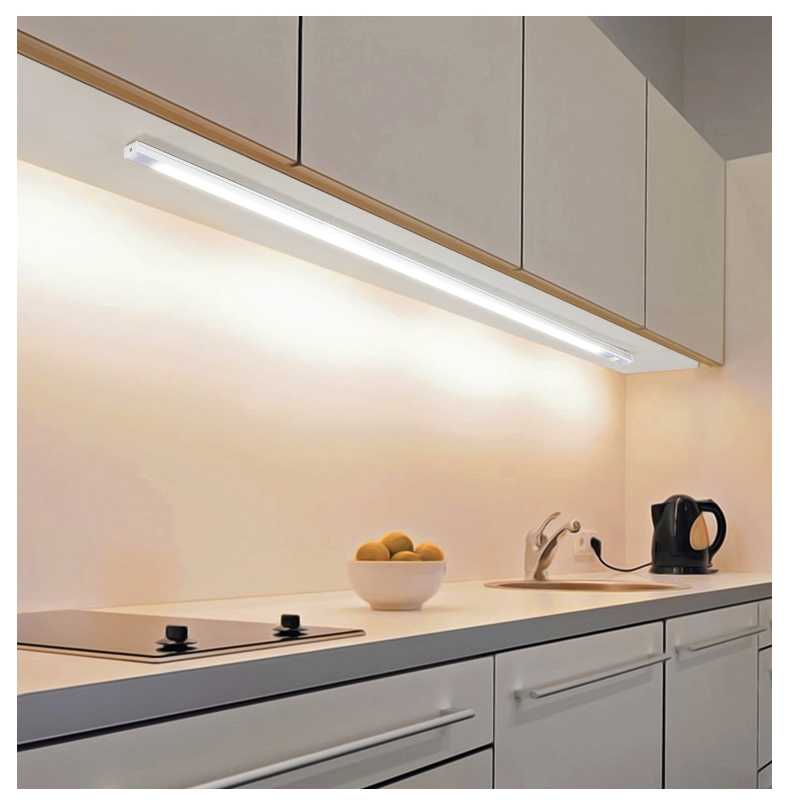

Подсветка на кухне под шкафами светодиодами делается за час-два, если заранее приготовить все необходимое. Кроме ленты нужно следующее:

1. Алюминиевый профиль, на него приклеивается лента. Этот элемент защищает подсветку и служит радиатором, отводящим излишки тепла. На профиле светодиодные ленты работают намного дольше, чем без него. Можно подобрать вариант с рассеивателем, он дороже, зато дает более ровный свет.
2. Небольшие саморезы для крепления или прочный двухсторонний скотч на вспененной основе. Его можно купить в автомагазине, там качество ленты выше и она выдерживает неблагоприятные воздействия.
3. Шуруповерт с набором сверл и насадок под саморезы, если будет использоваться такой крепеж.
4. Рулетка и карандаш для замеров и разметки.
5. Кабель для подключения светодиодной ленты, сечение подбирать под мощность оборудования. Обычно используют 0,74 мм.
6. Паяльник с небольшим жалом, а также припой и канифоль.
7. Изолента, термоусадочная трубка подходящего диаметра.
8. Ножницы или строительный нож.

Иногда двухсторонний скотч не нужен, если с обратной стороны ленты качественный клеевой слой. Но если он не вызывает доверия, лучше использовать дополнительный элемент фиксации.

Установка ленты

Работы состоят из нескольких этапов, каждый из которых важен.

Важно делать все соединения герметичными, чтобы защитить их от влаги и повреждений. Поэтому работу стоит выполнять с учетом ряда рекомендаций:

1. Провести замеры, чтобы точно определить длину кусков светодиодной ленты. Резать ее можно только в определенных местах, поэтому длину элементов нужно подбирать с учетом этого момента. Резать по линии, где есть контакты для подключения.
2. Определить место расположения блока питания и блока регулировки. Чаще их помещают внутрь одного из шкафчиков или же ставят наверху около стенки, чтобы снизу оборудования не было видно. После провести замеры, чтобы отрезать куски провода для подключения, они должны быть с запасом, так как их надо подключать.
3. Подвести силовой кабель. Лучше не занимать розетку, а вывести отдельный ввод, можно запитаться как от распределительной коробки, так и от одной из розеток, например от той, что подведена к вытяжке.
4. Припаять контакты к концам ленты. Для этого снять изоляцию на 1,5 см, зачистить концы кабеля и качественно присоединить к контактам. После остывания соединения надеть термоусадочную трубку длиной 2-3 см и прогреть ее, чтобы она ужалась до нужного размера.
5. Закрепить на нижних торцах шкафчиков алюминиевый профиль. Если он слишком длинный, резать ножовкой по металлу. Можно использовать для монтажа саморезы, а можно двухсторонний скотч. Главное – чтобы профиль надежно держался.
6. Просверлить отверстия для прокладки проводов, если необходимо. Или протянуть их за задней стенкой шкафчиков, все зависит от места подключения. Кабель аккуратно прижимать к поверхности и фиксировать специальными держателями.
7. Подключить все элементы системы. Установить выключатель, это может быть как стандартный вариант, так и сенсорный, который включается при поднесении руки или дистанционный, загорающийся при приближении человека. Проверить работу.

Можно подключать ленты к проводу коннекторами, но для кухни больше подходит пайка как более надежный способ.

В заключении видео: Светодиодная подсветка встроенная в ручку кухонных шкафов.

Установить подсветку под кухонными шкафчиками несложно, если использовать светодиодную ленту и соблюдать простые рекомендации. Главное – выбрать свет нужной яркости, чтобы рабочая зона освещалась хорошо.

Особенности в светильниках для разных видов освещения

Теперь давайте поговорим об особенностях светильников для различных зон освещения на кухне. На первый взгляд это незначительные нюансы, но как известно именно из них состоит комфорт нашей жизни.

Прежде всего все светильники светодиодные для кухни должны иметь хороший рассеиватель, который обеспечит высокую равномерность освещения. Исключение составляют только светильники направленного света, которые могут использоваться в рабочей зоне и для подсветки обеденной зоны. Но и здесь следует учитывать расстояние от прибора до каждой определенной зоны.

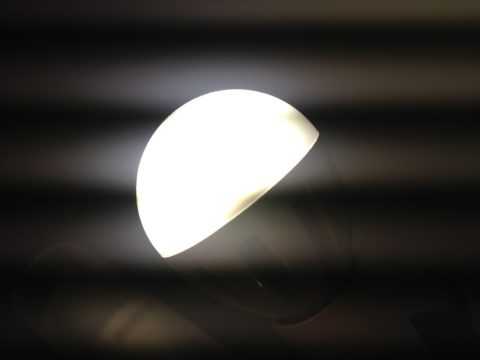

Следующим важным и общим фактором является так называемый коэффициент пульсации. На данный момент эта проблема не так актуальна, как еще несколько лет назад, но и сейчас еще можно встретить светодиодные лампы, которые мигают даже в видимой глазу частоте. Это очень быстро приводит к усталости глаз

Поэтому при покупке ламп наша инструкция советует обращать внимание на этот показатель. Причем следует учитывать это суммарный показатель от всех ламп в помещении

Для жилых комнат коэффициент пульсации согласно СНиП должен быть не выше 15%.

Эксперты советуют выбирать светильники светодиодные потолочные для кухни с температурой света ниже 2000К. Такой свет называют теплым, и он создает должную атмосферу в этом помещении. Это касается общего освещения и освещения обеденной зоны. А вот для рабочей поверхности можно выбрать более белый – рабочий свет. Но и здесь не стоит перегибать палку и выбирать светильники с температурой света более 4000К.

Последним нюансом, на который стоит обратить внимание является цветопередача светильников. Этот показатель в обязательном порядке указывается на лампе символом Rа

Чем ближе это значение к 100, тем лучше. Современные лампы имеют Rа выше 90, на них и следует ориентироваться. А вот лампы с меньшим значением лучше сразу отбросить. Но и тут есть пространство для маневра. Для общего освещения можно выбрать лампы с меньшим значением цветопередачи. А вот для рабочей и обеденной зоны не следует экспериментировать. Ведь ни вы, ни ваши гости не оценят цветовую гамму приготовленного вами блюда при плохой цветопередаче светильников.

Светодиодные светильники потолочные для кухни часто хотят снабдить регулятором яркости. Насколько это необходимо судить не нам, но тут стоит отметить, что регулировать уровень яркости светодиодов можно только одним способом – за счет специальных драйверов, которые очень быстро включают и отключают его.

Скорость включения и отключения настолько высока, что вы ее не ощущаете глазом, но вот ваш мозг ее ощущает. Поэтому для того, чтоб это было безопасно и не вредило вашему здоровью, это должно осуществляться на максимальных частотах. Поэтому если уж вы решились на такой шаг, то покупайте только качественные драйверы и не забудьте для этого купить специальные диммируемые лампы.

Монтаж и необходимые материалы

Какой свет лучше?

Постановка вопроса «Что лучше — теплый белый свет, голубоватый или нейтральный?» также абсурдна, как попытка определить какой тон красивее — оранжевый или зеленый.

Однако, оттенки разной цветовой температуры имеют некоторые различия, которые делают их более или менее подходящими для различных ситуаций.

• Отвечая на вопрос какой свет ярче теплый или холодный — однозначно второй. Точнее, так он воспринимается нашими глазами: при одинаковой мощности светодиодных ламп, лампы с холодным свечением будут светлее.
• Подбирая подсветку, близкую к естественной солнечной, отдайте предпочтение нейтральным светильникам . Разница между ними с холодным и теплым освещением в том, что белые светодиодные лампы никак не меняют восприятие окружающей обстановки.
• Теплый свет выглядит как рассветное, либо закатное солнце . Лампы накаливания обладают удивительной способностью создавать расслабленную атмосферу: действуют как электрические свечи. Также лампы теплого оттенка подчеркивают в интерьере теплую палитру, нейтрализуют холодные элементы.

Важно ! Температура света (теплый, белый, холодный) никаким образом не влияет на остроту зрения: «посадить» глаза может только недостаток яркости (мощность измеряется в Люменах)

Правила техники безопасности

Процесс монтажа светодиодных лент несложен

Допускается его выполнение неподготовленными людьми, но только при соблюдении отдельных мер предосторожности:

В первую очередь после покупки светодиодной ленты позаботьтесь о ее сохранности – не подвергайте изделие механическим воздействиям.
Отдельного внимания заслуживают токопроводящие дорожки – в случае их малейшего повреждения лента становится неисправной.
Работая с электричеством, будьте осторожны.
При подключении светодиодов убедитесь в правильности крепления и соединения проводов, так как здесь важно соблюдать соответствующую полярность контактов. Если подсоединить ленту некорректно, прибор выйдет из строя.
Обеспечьте источнику света стабильную подачу тока, избегайте резких перепадов напряжения

Это особенно важно при применении нескольких лент одновременно. Производители рекомендуют параллельное подключение.

Безопасность применения светодиодной ленты обеспечивается при ее подключении к блоку питания соответствующей мощности. Обязательно предусматривайте запас мощности от 15 до 25 процентов.

Если вы укладываете диодную ленту на металлические поверхности, позаботьтесь об изоляционном слое. Возможные риски несут прямые контакты с металлом, а также с приборами, являющимися источниками статического тока.

Помните о защите ленты от избыточной влаги и других агрессивных факторов. Желательно пользоваться герметичным кожухом для источников света.

Предыдущая
ПодсветкаКак выбрать подсветку лестницы или сделать ее самостоятельно
Следующая
ПодсветкаКак делается подсветка лестницы светодиодной лентой

Спасибо, помогло!Не помогло

Светодиодные ленты

Группа светодиодов, закреплённых на гибкой ленте, обладает всеми достоинствами технологии: она экономно расходует электроэнергию и не нагревается. Благодаря последнему свойству светодиодную ленту можно безопасно крепить на натяжных потолках в качестве альтернативного источника света.

В зависимости от типа светодиодов LED-ленты различают по силе светового потока и цвету свечения. Для освещения кухни можно приобрести монохромную (белую, зелёную, синюю) или многоцветную ленту; последний вариант позволяет менять оттенки по своему вкусу.

Ленты отличаются надёжной эксплуатацией и продолжительным сроком службы; яркость диодов со временем уменьшается. У многих лент на обратной стороне имеется двухсторонний скотч, что облегчает её монтаж на любую поверхность.

Эффект парящего потолкаИсточник design-homes.ru

Монтаж подсветки столешницы и обеденной зоны своими руками

Подготовка к монтажу ленты к столу подразумевает крепление профиля из алюминия, который придает освещению эстетичный вид и в тоже время выступает в качестве маскировки проводов.

Светодиодная подсветка рабочей зоны для кухни используется с устройством со средней степенью влагозащиты — на нем имеется специальный защитный слой, предохраняющий от паров и загрязнений, воды и прочих жидкостей. Это значит, что при необходимости влажной уборки вы сможете протирать шкафы вместе с лампами.

Что потребуется для монтажа

Для крепления светодиодной подсветки потребуется следующий список инструментов и комплектующих:

1. Комплект: катушка ленты (12Вт), электрокабель с сечением 0,74 мм кв.
2. Генератор 12Вт и диммер с пультом управления.
3. Припой с канифолью.
4. Паяльник.
5. Ножницы.
6. Двусторонний скотч.
7. Изолирующая лента.
8. Уголок ПВХ и или алюминиевый профиль для крепления LED.
9. Дрель.
10. Электрические установочные скобы.

Производим монтаж

Итак, все инструменты и материалы готовы, теперь приступаем к монтажу диодной подсветки:

1. Первым делом осмотрите ленту, она не должна содержать следы повреждений.
2. Измерьте длину поверхности и отрежьте ленту между контактами по поперечной линии разреза.
3. Зачистите концы кабеля ПВС при помощи ножниц, оптимально на 1-1,5 см.
4. С помощью пайки соедините провода: коричневый (черный) — к плюсу; белый — к минусу.
5. Убедитесь, нет ли соприкосновения контактов во избежание короткого замыкания — аккуратно заизолируйте каждый контакт отдельно, затем смотайте их вместе. Проследите за тем, чтобы провода не отпаялись.
6. Припаяйте разъем питания к свободным, противоположным от светодиодов, оголенным концам провода. Полярность подбирайте вручную: приложите к клеммам включенного генератора концы проводов, лента загорелась — полярность угадана, если нет — поменяйте провода местами.
7. Далее контакты аккуратно и надежно изолируются.
8. Место монтажа очистите и обезжирьте с помощью спирта или чистящего средства.
9. Приклейте ленту.

Остается включить собранную цепь, состоящую из вилки, выключателя, блока питания и смонтированной на поверхность кухни ленты в сеть и проверить ее.

Светодиодные светильники или со сменными лампами

Натяжное полотно хоть и выглядит красиво в интерьере кухни, но создает проблемы при обслуживании и эксплуатации системы освещения. Установка встраиваемых светильников на виниловом натяжном потолке предполагает минимальный объем обслуживания.

Для натяжных потолков на кухне традиционно используют светодиодные приборы четырех типов:

• Капсульные.
• Светодиодные лампы с корпусом MR16.
• Матричные светильники облегченного типа для натяжных потолков.
• Стандартные светодиодные лампочки с цоколем E27.

Капсульные малогабаритные лампы со штыревым цоколем типа G4 рассчитаны на подключение к сети 12В, выпускаются по классу защиты IP43. Допускают длительную эксплуатацию в горячей и влажной атмосфере с температурой до 70 °С. Светодиодные лампы требуют отдельного подключения к блоку питания с постоянным напряжением на выходе.

Лампы MR16 выпускаются со встроенным в корпус отражателем, драйвером и радиатором охлаждения. Цоколь выполняется по стандарту GU5.3 или GU10, размеры корпуса 50х50 мм. Защитное исполнение – IP20, рассчитаны на подключение к сети 220В.

Готовые светодиодные лампы представляют собой пластиковый корпус – тарелку, внутри которой установлена кольцевая плата со впаянными светодиодами. Драйвер подключается отдельно через коммутационную колодку.

Конструкция светодиодной матрицы разработана для точечных источников света, монтируемых с потолочной отделкой из винила:

• Специфическая форма платы с нанесенными светодиодами обеспечивает эффективное отведение тепла с поверхности излучающих элементов.
• Декоративную крышку лампы-светильника можно снять для увеличения яркости свечения или заменить цветной.

У светодиодных источников света имеется существенный недостаток: во время включения в цепи происходит кратковременный скачок тока. Повышение недолгое, в течение 120-150 мкс сила тока может достигать десятков ампер.

Поэтому если к одному выключателю подсоединена группа из 5-10 точечных светильников, может срабатывать автомат защиты. Для предупреждения эффекта скачка в цепь монтируют ограничители и компенсаторы пусковых токов, например, ICL-28 компании MEAN WELL.

Освещение обеденной зоны

Освещение столовой зоны, по мнению Давида, подчиняется трем законам: ярко, интимно и комфортно. И эти три взаимоисключающих понятия должны и могут сочетаться в рамках одной кухни и одного стола. Вот что обеспечит яркость без вреда комфорту:

Подходящую для ужина атмосферу можно создать с помощью функции управления светом, которой уже никого не удивишь. Сейчас на рынке появилось множество моделей, позволяющих изменять яркость и цветность светильника со смартфона или ручного диммера. Конечно, для тех же целей можно повесить дополнительные бра с неяркими лампочками или, что еще лучше, поставить на стол свечи.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

• преобразовать переменное напряжение сети в постоянное;
• выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
• стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

• Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
• Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

• C1 – 2,2 мкФ 400 В
• R1 – 1,3 кОм
• R2 – 4,3 кОм
• R3 – 47 Ом
• VD1 .. VD4 – 1N4007
• VT1, VT2 — 13002

На схеме можно выделить три узла:

• выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
• стабилизатор тока на R2, R3, VT1, VT2;
• сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

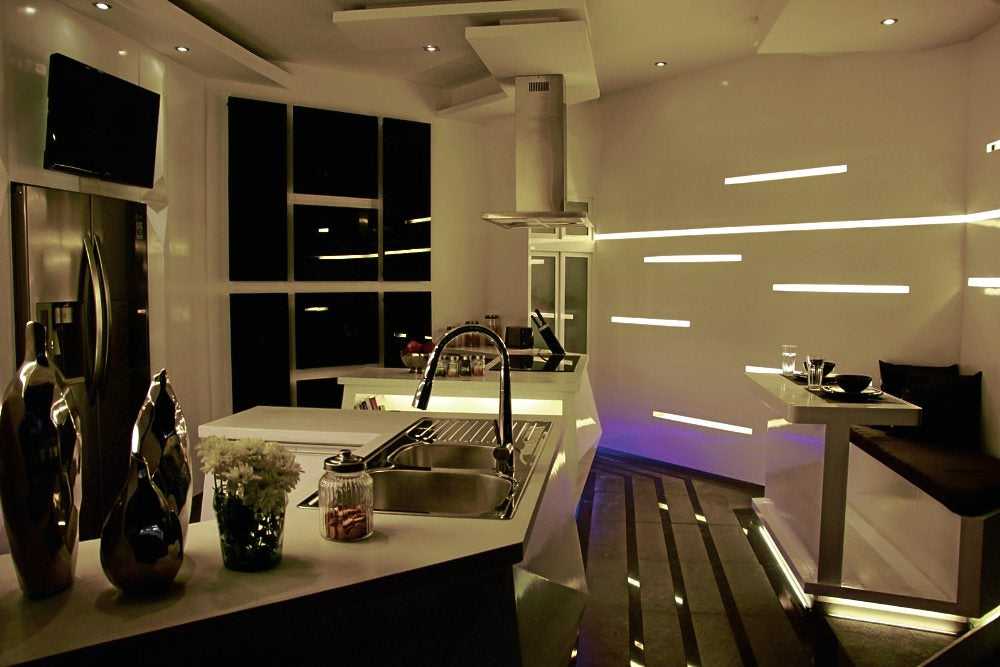

Применение на кухне
