Как подключить диммер своими руками?
Выполнить подключение диммера для светодиодных ламп можно самостоятельно. Для этого надо обладать минимальными знаниями в области электрики и иметь отвертку.
Инструкция подключения диммера для светодиодных ламп
Процедура подключения устройства на примере регулятора Legrand:
- Первым этапом будет отключение электричества в бытовой сети. Используя индикатор, необходимо определить фазовую электролинию. Разберите регулятор напряжения с помощью отвертки и освободите подрозетник.
- На корпусе устройства располагается три контактных разъема. Первый — это фаза, второй — нагрузка, а третий предназначен для подсоединения дополнительных переключателей. В комплектацию диммера входит схема, с ее помощью будет выполняться подключение.
- Отверткой с крестовым наконечником ослабьте зажимные болты и установите контакты электроцепи в разъемы. При подключении используйте распиновку. В нашем примере белый контакт провода — это фаза, а синий предназначен для подсоединения нагрузки. После установки проводов болты зажимаются, это требуется для обеспечения качественного контакта. Но пережимать винты не рекомендуется, чтобы не повредить контакт.
- Затем диммер устанавливается в подрозетник, его надо надежно закрепить в самой коробке посредством двух винтов.
- Следующим этапом будет монтаж защитной пластиковой рамки и кнопки. Клавиша монтируется с учетом нюансов, указанных в сервисной документации. Обычно широкая кнопка предназначена для активации и отключения освещения, а узкая нужна для регулировки параметра яркости света.
- На завершающем этапе выполняется диагностика работы регуляторного устройства, перед этим надо включить электричество в сети.
Изготовление регулятора яркости
Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.
Необходимые материалы
Необходимые для сборки материалы и инструменты:
- Провода перемычки.
- Печатная плата.
- IC1: 741 OP AMP.
- IC2: 741.
- Клеммы OP AMP разъёмы.
- R1: 1M.
- R2: переменная 5 кОм.
- R3: 2. 2k.
- R4: 3. 3M.
- C1: 10V.
- C2: 10V.
- D1: 1N4001.
- D2: D3: D4: Светодиод 3. 5V.
- S1: переключатель фиксации SPST.
- S2: мгновенный переключатель.
- Пластиковый блок проекта.
- T1: источник питания постоянного тока 6 В 400 мА.
- Дрель.
- Паяльник.
- Кусачки.
- Плоскогубцы.
- Отвёртка.
Конструкция и сборка устройства
Для питания этого проекта используется источник постоянного тока 6 В 400 мА. Его напряжение разомкнутой цепи (без нагрузки), измеренное вольтметром, составляет приблизительно 10 В. При нагрузке рабочее напряжение составляет около 9,5 В. Схема может быть разбита на две основные части: цепь таймера и затемнения.
Таймер выполнен из 741 OP AMP, подключённого в качестве компаратора. Он сравнивает напряжение на конденсаторе с опорным напряжением, которое задаётся R2 и R3. Когда S2 включена, C1 заряжается до напряжения питания. C1 затем постепенно разряжается через R1. До тех пор, пока напряжение на С1 больше, чем опорное напряжение, выход операционного усилителя является высоким (около 8. 7V). Это удерживает C2. Когда напряжение на C1 падает ниже эталонного значения, выход OP AMP становится низким (около 1, 9 В). Когда это происходит, C2 начинает медленно разряжаться через R4. Это начинает цикл затемнения.
Второй 741 OP AMP подключён как усилитель с единичным коэффициентом усиления. На выходе отражается напряжение через C2. Когда напряжение на C2 падает также уменьшается выходное напряжение и светодиоды. Для того чтобы светодиоды переходили от полной яркости к полной темноте, требуется около 45 минут. Нажатие кнопки в любой точке приведёт к сбросу всего цикла. Скользящий переключатель SPST включает и выключает питание.
Длительность времени, в течение которого свет горит при полной яркости, и время, когда они могут быть изменены, можно изменить, задав значения R1, C1, R4 и C2. Изменять отношения резисторов и конденсаторов стоит по мере того, как быстро разряжаются последние.
После сборки схемы подбирается подходящий корпус. В нём просверливаются отверстия для светодиодов, переключателей, циферблата и шнура питания. Печатную плату обрезают так, чтобы она разместилась в корпусе. По желанию в конструкцию можно добавить рассеиватель и поместить устройство, например, в декоративный фонарь.
Диммеры позволяют создавать настроение в доме. Независимо от того, планируется ли семейный вечер, кино или романтический ужин, правильное освещение на месте является главным. Кроме того, если нужно включить освещение больше или меньше только в одной части дома, можно сделать это одним прикосновением к пульту.
Originally posted 2018-04-18 12:33:35.
Какие бывают диммеры?
По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.
Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:
- Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
- Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
- Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).
Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:
- Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
- Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
- Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.
Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

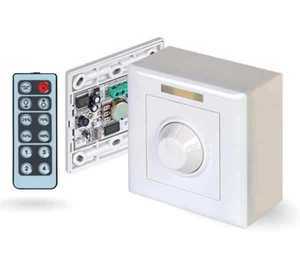

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.
Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.
Диммеры можно разделить по типу регулируемых ими ламп:
- Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
- Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
- Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.
Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.
Подробнее о диммировании различных типов ламп смотрите в этом видео:
Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.
Элементы схемы
Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.
На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.
- Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
- Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
- Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
- Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
- Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
- Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.
Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.
Ответы на популярные вопросы
Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.
Имеет ли смысл устанавливать диммер?
Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:
| Преимущества | Недостатки |
| Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ | Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы) |
| Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке | При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и “звон” СЛ. Особенно эффект проявляется при установке низких уровней яркости |
| Исключительно простой монтаж и подключение, которые можно провести самостоятельно |
Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.
Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.
К любой ленте подходит или нет?
Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную , а не тот, что устанавливают в выключатели для управления лампочками в люстре.
Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.
Предыдущая
Светодиодная лентаКак выбрать и рассчитать блок питания для светодиодной ленты
Следующая
ЛюстрыКак сделать светильник или люстру из светодиодной ленты своими руками
Возможные ошибки при монтаже
Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:
- использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
- нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
- неправильный выбор диммера под конкретную лампочку;
- использование регулятора для LED ленты в лампе и наоборот.
Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.
Виды
Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.
Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.
Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.
В плане исполнения регулятор бывает:
- Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
- На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
- Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.
Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.
Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.
Это интересно: Как подключить самостоятельно УЗО — особенности
Особенности работы диммируемой led лампы и ее отличия от обычной
Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.
Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.
Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.
Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.
Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.
- Срез переднего фронта.
- Срез заднего фронта.
Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:
Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.
Как отличить диммируемую лампочку от обычной?
Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.
Регулируемые светодиодные светильники
Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:
- Светильник со встроенным диммируемым драйвером.
- Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
- Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
- Диммируемый драйвер для светодиодных светильников.
Последний вариант особенно удобен в случае, если ты решил организовать освещение комнаты множеством осветителей, к примеру, точечных. Гораздо удобнее и дешевле взять один мощный драйвер, который будет питать множество светильников без собственных блоков питания, чем пачку диммируемых точечных светильников.
Плюсы и минусы использования
К основным преимуществам данных устройств можно отнести следующие их особенности:
- Многофункциональность , которая достигается путем совмещения возможности выполнения 2 основных задач: включение и отключение света, а также регулировка его яркости. Возможность установить такое устройство вместо стандартного выключателя заставляет многих людей остановить свой выбор именно на нем.
- Основным преимуществом является экономия потребляемой электроэнергии , если в слишком ярком свете в определенный момент времени нет острой необходимости.
- Параметры установленной яркости освещения носят временный характер, в любой момент времени их можно без особого труда подвергнуть корректировке.
- Современные модели предлагаютряд необычных решений , например, управление диммером на расстоянии, которое может осуществляться при помощи передачи определенного звукового сигнала, нажатием кнопок на пульте или иными способами.
- Контроль и регуляция степени нагрузки , определяемая требованиями в конкретный момент времени, позволяет увеличить эксплуатационный срок ламп накаливания, их замена будет требоваться гораздо реже, чем раньше.
- Большинство современных моделейобладают стильным дизайном , который может превосходно гармонировать с интерьером комнаты.
- Монтаж диммера в ряде случаев позволяет отказаться от установки дополнительных источников света, обладающих меньшей мощностью, чем основное освещение.
Список положительных сторон регуляторов света действительно весьма обширен, но при этом у данных устройств имеются и определенные недостатки, среди которых необходимо выделить следующие:
- Несовместимость с определенными разновидностями ламп . Например, при светодиодном освещении или использовании люминесцентных видов, потребуется установка специального диммера, технология монтажа которого довольно сложна и, вероятнее всего, потребуется помощь со стороны квалифицированного специалиста. Если говорить конкретно о диммерах для ламп накаливания, то многие модели несовместимы с . Освещение будет функционировать исправно, но вариатор не сможет выполнять основную функцию, заключающуюся в регуляции яркости, это негативно скажется на эксплуатационном сроке ламп.
- Диммеры должны в ходе эксплуатации подвергаться определенным нагрузкам . В ситуациях, когда их показатель систематически превышает или, наоборот, не достигает рекомендуемых значений, возникает серьезный риск поломки механизма.
- Чувствительность данных устройств к сильным перепадам температуры, особенно к перегревам. Если светорегулятор выходит из строя именно по этой причине, то в большинстве случаев он уже не подлежит ремонту и требуется полная замена всего механизма.
Когда обычная светодиодная лампа диммируется?
Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.
В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.
Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.
Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.
Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.
Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.
Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.
Это интересно: Как выбрать светодиодную лампу кукурузу — познаем главное
Какие бывают диммеры?
По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.
Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:
- Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
- Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
- Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).
Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:
- Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
- Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
- Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.
Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.
Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.
Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.
Диммеры можно разделить по типу регулируемых ими ламп:
- Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
- Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
- Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.
Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.
Подробнее о диммировании различных типов ламп смотрите в этом видео:
Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.
Конструктивные особенности
Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.
Какие факторы усложняют схему?
Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.
Способы управления прибором
Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.
Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.
При выборе дистанционной схемы управления обращают внимание на следующие особенности:
- Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
- Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
- В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.
Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.
Тип размещения
Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.
