УСТАНОВКА И ПОДКЛЮЧЕНИЕ ТРЕКОВЫХ СИСТЕМ

Монтаж трековых светильников относительно несложен, однако существует ряд моментов, которые необходимо прояснить до того, как приступить к его производству. Наиболее трудоёмкой является процедура установки несущей конструкции. Поскольку монтаж может быть накладным, встроенным или подвесным, техника его выполнения различна.

Монтажу должен предшествовать этап проектирования, на котором определяется расположение шинопроводов и их длина. При накладной установке необходимо произвести разметку на месте крепления.

Если в комплект поставки входят специальные монтажные элементы (скобы), следует отметить места их установки и крепления к потолку. В зависимости от массивности конструкции в сборе, включая светодиодные светильники, для крепления можно использовать дюбель – гвозди или анкерные болты.

Подвесные шинопроводы удобнее собрать на полу до подъёма и закрепления на подвесы. Конфигурация системы может быть различной. Для этого используются специальные угловые или крестообразные соединительные элементы, соединяемые между собой простым защёлкиванием.

Перед сверлением отверстий для установки элементов подвеса также необходима тщательная разметка в соответствии с заранее составленной схемой расположения элементов системы. Собранная на полу сконфигурированная система аккуратно поднимается и соединяется с элементами подвеса посредством специальных крепёжных скоб.

Место подключения электропитания трековой светодиодной системы определяется на этапе проектирования. Подключение осуществляется с торца шинопровода, для чего из него вытаскивается пластмассовая заглушка.

Завершается процесс монтажа процедурой установки трековых светильников. Эта операция, пожалуй, самая лёгкая. Осветительный прибор просто вставляется в пазы несущей конструкции и фиксируется защёлкой.

* * *

Шинопровод

Шинопровод – это металлический короб с проводами внутри. Его еще могут называть: токопровод, токошинопроводник, трек, трековая шина, рельса. Фазы или контуры шинопровода – количество токопроводников (жил), которые подключаются к сети.

В однофазном шинопроводе одна жила передает энергию, в двухфазном – две, а в трехфазном – три жилы. Независимо от количества фаз шинопровод снабжается еще одной жилой, которую называют ноль или нейтральный проводник. По нему остаточный ток возвращается по контуру, а в случае обрыва он выравнивает напряжение, не допуская короткого замыкания.

Кроме того, в шину могут быть добавлены жилы протоколов (например, DALI), которые позволяют диммировать светильники или добавляют продвинутые возможности SMART-управления, но светильники в этом случае также должны поддерживать соответствующий протокол управления (см. Рис. 4).

Главным ограничением шинопроводов по мощности является допустимая сила тока на каждую фазу. Эта величина обычно колеблется в пределах от 2 А до 16 А (ампер).

Шинопровод можно изгибать специальными устройствами и разрезать обычной ножевкой по металлу, что позволяет создавать уникальные сложные системы освещения.

Рис.1 Однофазный шинопроводN – ноль, L – фаза
Рис.2 1-фазный шинопровод с тремя проводами
Рис.3 Трехфазный шинопроводN – ноль, L1, L2, L3 – фаза

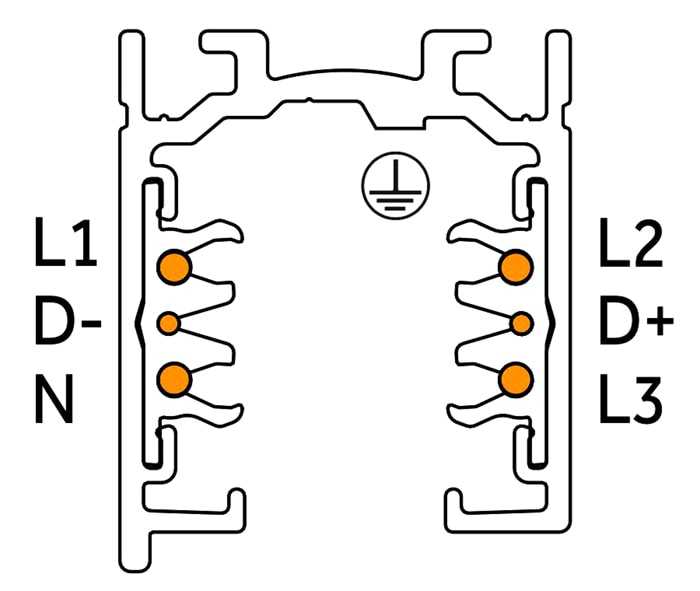

Рис.4 3-фазный шинопровод с протоколом DALID – провод протокола DALI

Установка светильников на трек и их подключение к сети

По завершении монтажа шинопровода и подключения к электрической сети устанавливаем трек-светильники при помощи специализированных адаптеров с фиксирующими зажимами.

закрытые треки 220 В – вначале выставляем кольцо зажима на лед-светильнике в положение OFF. Затем помещаем светильник в трек и поворачиваем рукоять на 90 градусов (ON) для фиксации и выхода контактных пластин;
магнитные низковольтные треки – вставляем лед-светильник до фиксирования магнитом. Поворачиваем ручку фиксатора для выдвижения пластин, контактирующих с токопроводящими шинами.

Далее перемещаем led-светильники вдоль трековой рейки на проектные места, регулируем угол наклона чтобы направить световой поток на необходимый участок.

Трековая система – это гибкое решение, позволяющее изменять конфигурацию расположения трек-светильников в процессе повседневной эксплуатации. Достаточно пары минут, чтобы переместить несколько осветительных приборов на новые места и подсветить необходимые локации.

Если у Вас остались вопросы, свяжитесь с менеджером «Ледрус» для получения оперативной консультации. Наши специалисты помогут Вам выбрать комплектацию трек-системы и светодиодные трек-светильники с нужными параметрами.

Преимущества и недостатки

Трековые светильники, располагающиеся на шинопроводе, открывают безграничные возможности при создании интерьера.

За последние несколько лет такая система стала по-настоящему востребована, а рынок осветительных устройств насыщается новыми вариантами такой продукции.

Установка трековых светильников на шинопроводе в любом помещении имеет множество преимуществ:

Возможность создания направленного освещения. Подобрав подходящую конструкцию, удается направить луч света в интересующую точку интерьера, сделав на ней максимальный акцент. Это достигается за счет перемещения источников света по шинопроводу с учетом поставленных задач по освещению комнаты.
Простота и многофункциональность. Применение светодиодных и других трековых светильников — возможность обеспечить основное освещение в комнате или торговом зале, а также организовать дополнительную подсветку.
Возможность уменьшить или увеличить площадь. Благодаря различному сочетанию ламп и возможностью изменения их расположения, можно добиться любого эффекта — придать комнате объема или, наоборот, сделать ее визуально меньше.
Удобство в эксплуатации. Трековые системы хорошо продуманы, а к их главным особенностям относится возможность перемещения светильников, а также независимость различных групп друг от друга.

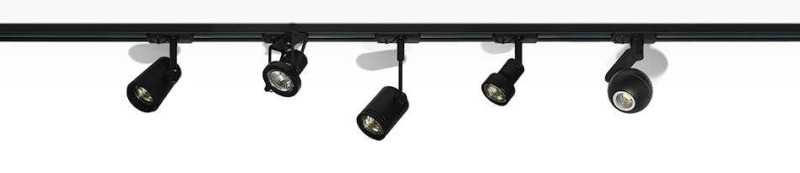

Возможность монтажа на одном треке светильников, имеющих различные формы, габариты и дизайн. По заявлению производителей, могут различаться и технические характеристики, что никоим образом не влияет на возможности и функциональность конструкции. При необходимости систему можно с легкостью демонтировать.
Установить трековые светильники можно на любой поверхности. Для крепления шинопровода не требуется каких-либо особых навыков, поэтому с работой может справиться даже новичок. Так что не удивительно, что такие конструкции набирают популярности. Возможность изменения направления свечения прибора в любом направлении, что позволяет менять акценты освещения уже после завершения монтажа.
Высокая скорость установки. По заявлению специалистов, на крепление всех деталей уходит минимум времени. Чтобы еще больше упростить задачу, стоит использовать крепежные элементы одной марки. В этом случае обеспечивается стабильность и прочность конструкции, а сами трековые светильники на «отлично» справляются с поставленной задачей.
Низкое энергопотребление. Это особенно актуально, если в роли источников света выступают светодиодные лампы, отличающиеся к тому же долговечностью и надежностью.

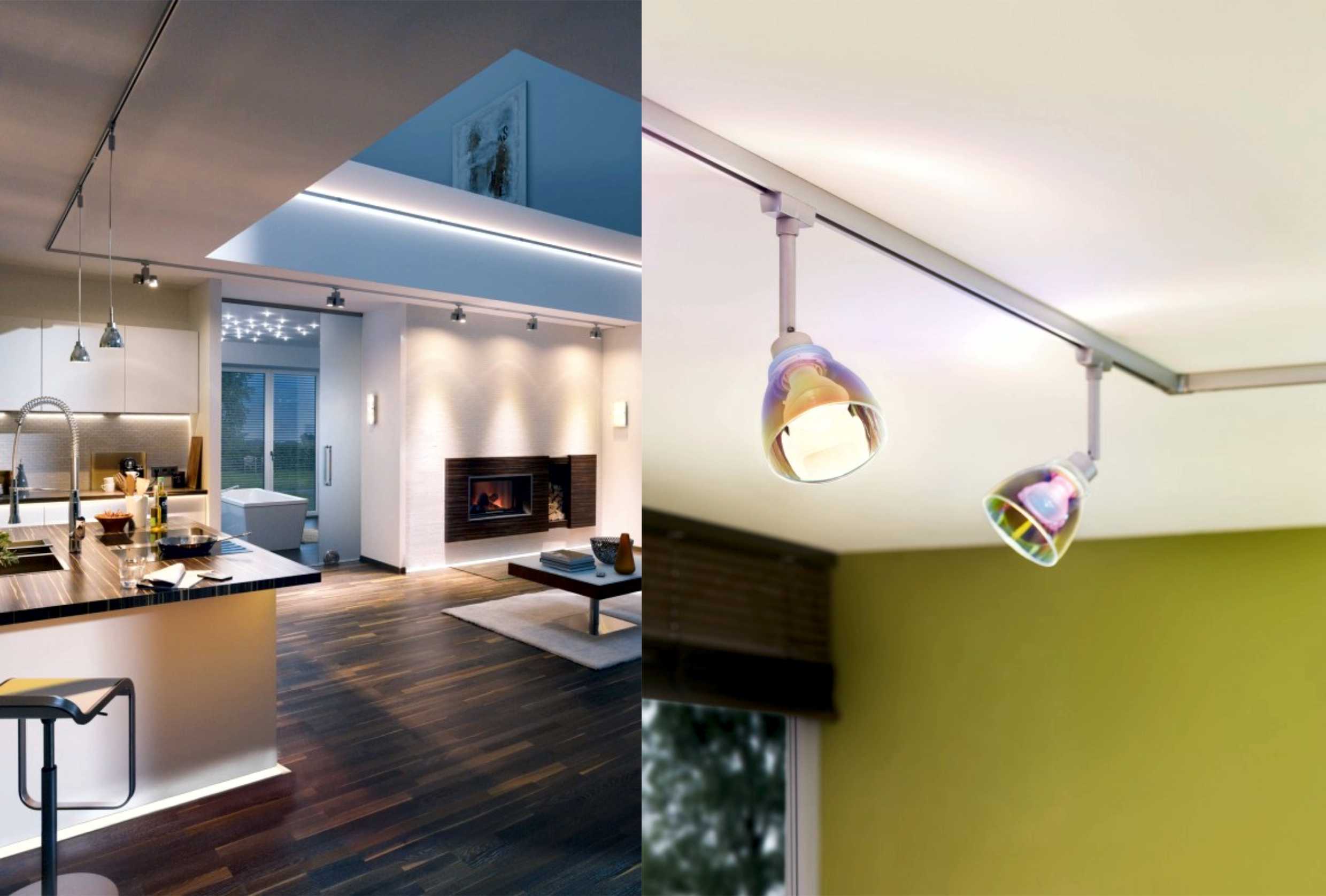

Оригинальный дизайн. Многие дизайнеры используют такие конструкции для решения различных задач при оформлении помещений. Особенность трековых систем на шинопроводе — универсальность, поэтому они отлично вписываются в различные типы интерьеров.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стабилизаторы напряжения – какой выбрать для дома и дачи

Трековые светильники на шинопроводе остаются холодными даже при продолжительной работе (в случае применения светодиодов).

Кроме того, они не создают дополнительного шума и дают минимальное электромагнитное излучение, что исключает малейший вред для здоровья.

С учетом сказанного, напрашивается вывод об актуальности применения такой конструкции для дома, офиса или любого другого помещения, где требуется основное или дополнительное освещение.

Несмотря на ряд преимуществ, у трековых светильников на шинопроводе имеется и недостаток — высокая цена, которая на сегодняшний день многим не по карману. Но здесь каждый сам определяет, что для него важнее — качество и удобство или экономия.

Трековые светильники: как выбрать и подключить

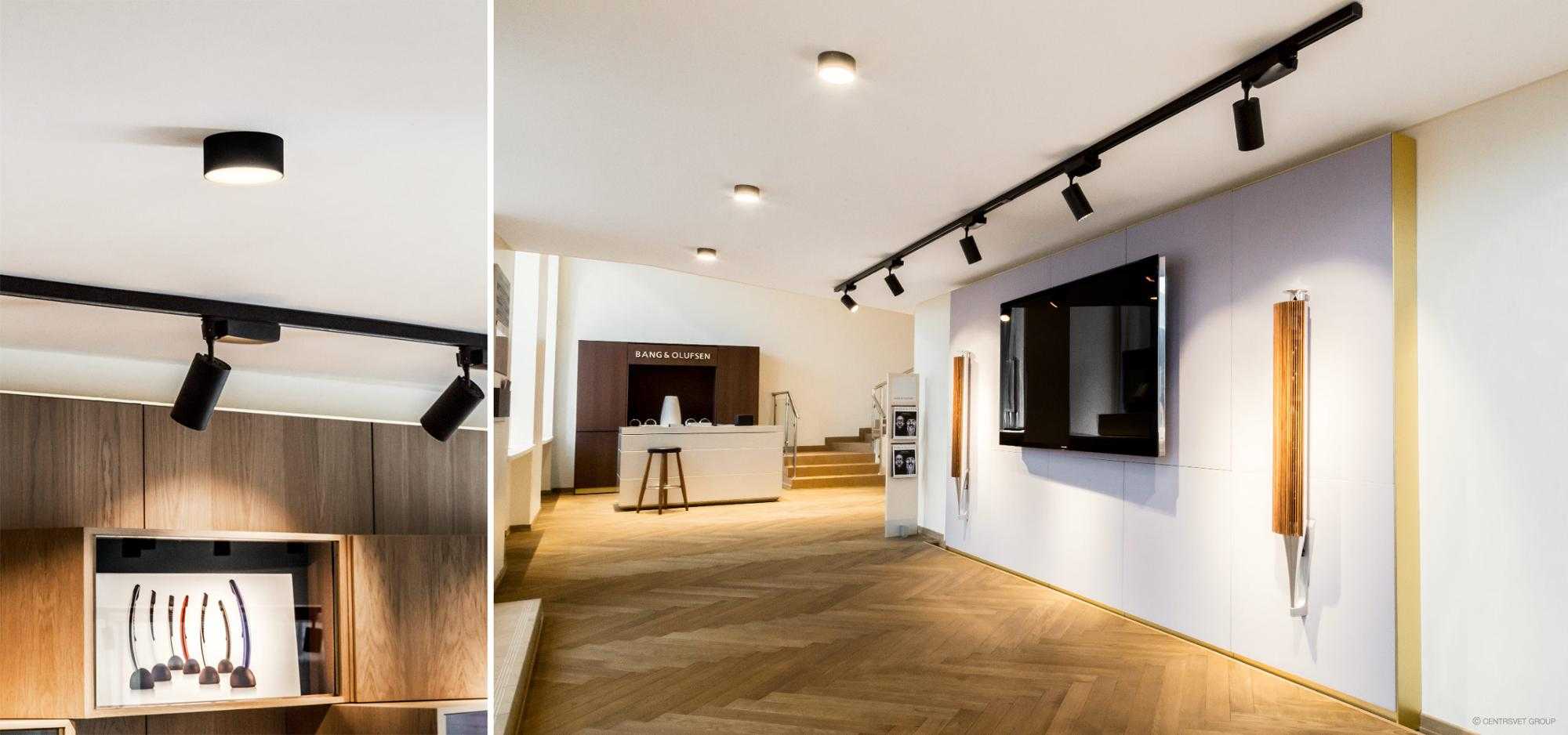

Освещение торговых и выставочных залов, художественных галерей требует использования специфичной светотехники. Здесь необходимо максимально качественное и эффективное освещение, при этом его источник не должен привлекать к себе лишнего внимания. Классические люстры или бра будут выглядеть здесь попросту неуместно.

Для решения такой задачи были созданы трековые (или шинные) системы – особый тип приборов, представляющий собой размещенные на шинопроводе поворотные светильники. Направление каждого из них можно регулировать отдельно, сосредотачивая свет на самых важных деталях в помещении.

Что стоит знать и учесть при выборе трековых светильников?

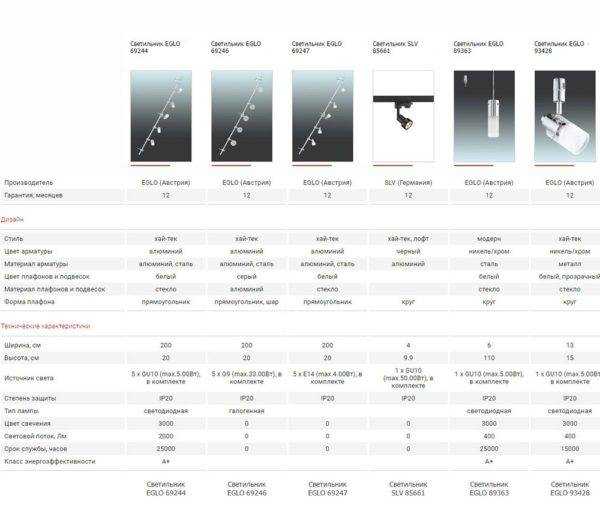

Сегодня производством таких устройств занимаются многие компании. Вот только некоторые из них.

«Globo Lighting»

Австралийский бренд, который входит в пятерку наиболее известных производителей световой техники. Главным девизом компании является выпуск продукции по доступной для потребителя цене.

Это универсальный вариант для потребителей, которые ценят качественную продукцию, но при этом не хотят переплачивать деньги за элементы интерьера.

К наиболее популярным устройствам бренда стоит отнести:

BARONI 56946-1 — светодиодный светильник, выполненный из металла;
Globo Kirogi 56453-1H — устройство под лампу G9, мощность — 33 Вт, высота — 1,2 м;
Globo 54904-6 — конструкция из стекла и металла. Мощность — 66 Вт. Тип цоколя — E14.

«Citilux»

Компания, которая начала деятельность еще в 1994 году и за время работы значительно расширила ассортимент продукции.

На сегодня под этой торговой маркой выпускаются все виды светотехники, применяемой в интерьере жилых и офисных помещений.

Преимущества устройств производителя — элегантность внешних решений, простота конструкции и надежность.

Повышенная мощность гарантируется, благодаря наличию нескольких прожекторов, обеспечивающих яркий и стабильный свет.

«Odeon Light»

Итальянская компания, которая прославилась на рынке, благодаря широкому выбору качественной продукции, уникальным стилем и огромным ассортиментом.

В каталоге производителя легко выбрать устройства, которые подойдут для обустройства любого интерьера — как современного, так и с эффектом старины.

Светильники, выпущенные этой компанией, имеются высокое качество и современный дизайн, а установка подвесных конструкций позволяет преобразить любое помещение, будь это кухня, прихожая или гостиная.

Наиболее востребованные модели — 2075/6 ODL Odeon Light Medeo, а также 2066/5C ODL Odeon Light Terza.

2066/5C ODL Odeon Light Terza

Другие варианты трековых светильников.

Уличные светильники на солнечных батареях, конструкции, принцип работы, популярные модели

При выборе трековых светодиодных светильников на шинопроводе стоит брать во внимание следующие рекомендации:

Не стоит покупать устройства, в которых применяется группа светодиодных точек. Этот факт свидетельствует, что в изделии установлены светодиоды низкого качества, а сам светильник быстро поломается или будет отдавать слишком тусклый свет.

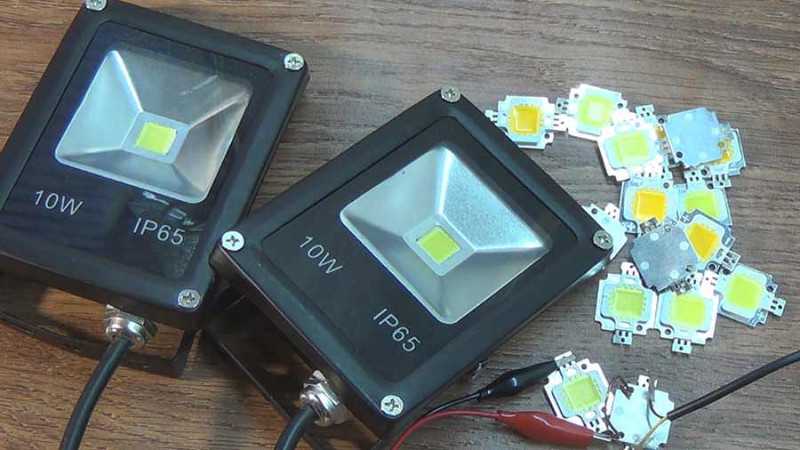

Если в трековом светильнике наблюдается только одна ярко-желтая точка, это устройство относится к новому поколению светодиодов, отличающихся повышенной мощностью. Такие изделия являются следующим поколением после многоточечных аналогов. Они отлично заменяют классические магазинные светильники, выполненные с применением металлогалогенных ламп мощностью 35-50 Вт.
Минусом многих трековых светильников является отсутствие оптики третичного типа. Но преимуществ больше, ведь издаваемый поток позволяет осветить большие помещения, а также он надежно защищен от ИК и УФ излучения. Но будьте внимательны — при выборе стоит отдавать предпочтение светильникам мощностью от 40 Вт и более. В ином случае обеспечить высокий уровень освещенности не получится.
Отличный вариант — когда светодиод трекового светильника надежно закрыт с помощью специальной третичной оптикой. Задачей последней является равномерное распределение света через призматическое стекло. Хуже, если для этой цели применяется более дешевый сатинированный материал, который «съедает» до 40% света.

По сути, это источники света нового поколения, которые отличаются высокой мощностью и способностью обеспечивать хороший свет без значительного нагрева поверхности.

Кроме того, Led-модуль является более долговечным, что обеспечивает работоспособность светильника в течение пяти лет и более.

Главной проблемой остается высокая цена, которая зачастую отпугивает потребителей. Вот почему на современном этапе большим спросом пользуются МГЛ варианты.

Классификация трековых систем

По напряжению

По подаваемому на шинопровод напряжению трековые системы делят на:

высоковольтные (одно-, двух- и трехфазные) – на шинопровод в данных системах подается бытовое напряжение 220 В переменного тока
низковольтные (магнитные, тросовые, веревочные и другие) – такие системы работают на пониженном напряжении, которое обычно варьируется в диапазоне от 5 В до 48 В.

Высоковольтные треки более распространены из-за простоты их конструкции и меньшей стоимости в сравнении с низковольтными.

Низковольтные системы в зависимости от конструкции токопроводящего элемента могут очень сильно отличаться. В роли шинопровода в таких системах может быть:

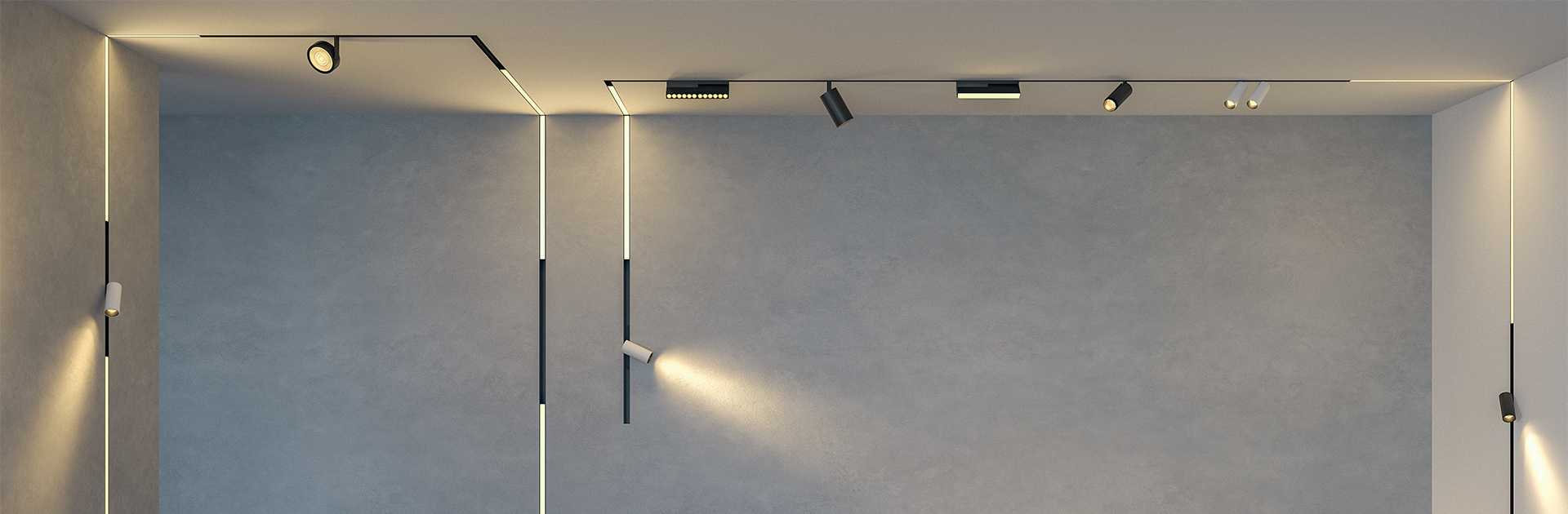

магнитная шина, состоящая из металлического профиля, внутри которого размещены проводники электрического тока и магнитная пластина, к которой буквально “приклеиваются” светильники. Последующее перемещение светильников вдоль такой шины – очень простой процесс.
пара токопроводящих тросов, натянутых в пространстве помещения, к которым крепятся светильники. Примером такой системы – Trio 777710506 Avignon.
стержень, на который насаживаются светильники и на поверхности которого с противоположных сторон имеются два проводника.
и многие другие варианты.

По количеству фаз

В зависимости от количества фаз в шинопроводе трековые системы бывают:

однофазные – самые простые и популярные системы для домашнего применения.
трехфазные – более продвинутые трековые системы для, которые позволяют отдельно включать светильники несколькими группами а также позволяют на один шинопровод включить больше светильников, чем однофазные. Такие системы обычно используются на бизнес-объектах.
двухфазные – не особо распространенные системы, которые можно считать немного улучшенной версией однофазных систем.

По способу крепления

По методу установки трековые системы бывают:

встраиваемые (recessed)
накладные (поверхностного монтажа, surface)
подвесные (suspended)

Особенности системы трекового светильника и его конструкция

Понять что такое трековый светильник можно, если разобраться в его конструкции. Главной особенностью является именно возможность перемещать вдоль основания – трека. Трек обычно расшифровывается, как трасса или какой-то путь. Поэтому трековая система освещения состоит из:

Светильника с токосъемниками (скользящие контакты).
Трека – несущая часть с расположенными внутри токоведущими шинами.
Источника питания. Часто используются лампы низкого напряжения, об этом вы узнаете ниже.
Крепежных частей. Роль крепежа могут играть штанги, трубки, кронштейны, а в некоторых случаях тросы. Это зависит от типа крепления.

Коннектор для трекового светильника

Также от конструкции зависит и так называемое количество фаз. В данном случае количество фаз не стоит понимать в классическом смысле из контекста о фазах электрической сети. Речь идет о количестве независимых групп светильников, размещенных на одном шинопроводе. В зависимости от их количества можно организовать частичное включение света.

Шинопровод на три фазы

Сами светильники также бывают разных конструкций. Например, от формы плафона и отражателя зависит рассеянным или направленным будет световой поток. Кроме этого, большинство моделей с направленным потоком оснащены шарниром, и могут поворачиваться в одной или двух плоскостях. Такие приборы вы сможете направить в нужную зону, подсветив ее.

Светильник с поворотным механизмом

Источник света и подключение электропитания

В трековых светильниках могут использоваться лампы различного типа:

Лампы накаливания.
Галогенные лампы.
Люминесцентные.
Светодиодные.

Трековый светильник с мощным светодиодом

В зависимости от применяемых ламп нужно подобрать правильный блок питания. Для галогеновых ламп на 12 вольт используют электронные трансформаторы, а для светодиодных лампочек низкого напряжения – блоки питания постоянного тока (DC 12V).

Есть и модели светильников, которые работают при подключении к сети 220 В. Стоит отметить, что если сравнивать количество подключенных низковольтных и сетевых (220 В) светильников, то при одинаковом сечении шинопровода вы сможете установить больше высоковольтных источников света. Это связано с тем, что ток будет протекать меньший (в 20 раз) при одинаковой потребляемой мощности.

Установка и подключение

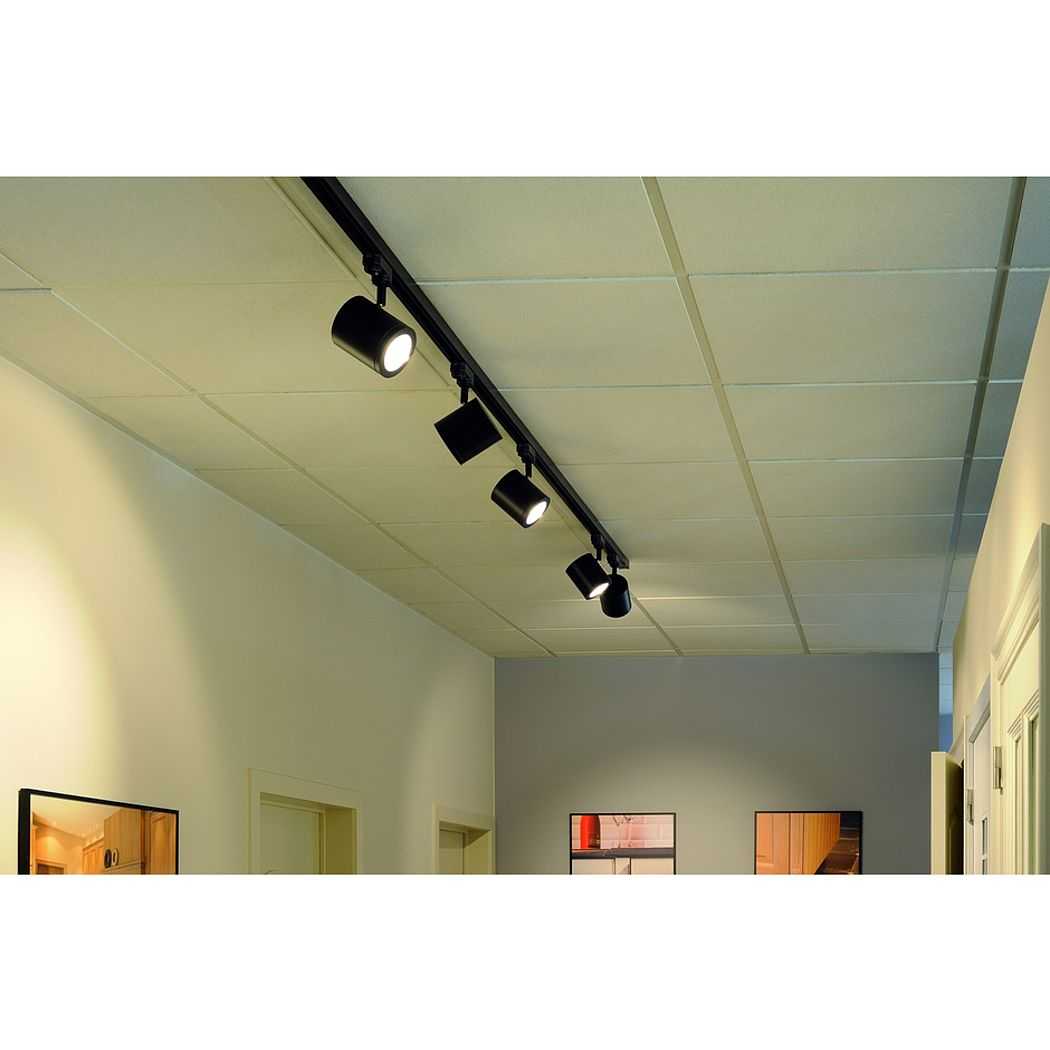

По способу установки бывают трековые системы для потолочного и настенного монтажа. Они могут монтироваться непосредственно к поверхности стены или потолка, а также подвешиваться на конструкции, находясь на расстоянии от потолка.

Максимальное количество светильников ограничено площадью поперечного сечения шин. Таким образом, вы можете установить необходимое число источников света, для подсветки нужных зон в помещении. Они заводятся на шинопровод с торца, после чего на него надевается декоративная заглушка, которая, к тому же несет дополнительную защиту для шин и уберегает от случайного извлечения светильника.

Общая конструкция шинопровода

Для увеличения длины трека используют специальные соединители с защелками, подобные муфтам для трубопровода. Возможен монтаж трека с поворотами и с ответвлениями. Для этого с помощью таких же соединителей монтируют поворотные и изогнутые части шинопровода.

Соединители шинопровода трековой системы освещения

Дальше к шинопроводу подключают источник питания и питающий кабель. Хоть и в большинстве своем корпуса светильников и треков выполнены из диэлектрических материалов, но все равно все токопроводящие части следует подключить к заземлению, если есть такая возможность, потому что в процессе эксплуатации пользователи будут браться руками за части осветительных приборов для их настройки и перемещения.

Подведем итоги, перечислив этапы монтажа трековых светильников:

Монтаж несущих конструкций. Для систем, которые монтируются непосредственно к потолку или стене этот этап заключается в подготовке монтажных отверстий и прочего крепежа. Сборка шинопровода. Сюда входит стыковка его частей, прямых и поворотных участков. Монтаж шинопровода. Установка светильников

Нужно уделить внимание тому, чтобы контакты светильников ровно входили в пазы и касались соответствующих шин. При использовании многофазных треков следует внимательно соблюдать последовательность установки источников света в группы

В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время

Подключение источника питания

В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время. Подключение источника питания.

Однофазный шинопровод для трековых светильников

Это самые распространенные системы на рынке. В магазине LightLoft множество предложений таких конструктивных решений, большинство светильников выпускается для однофазной системы. Это бюджетный вариант с лучшим соотношением цена-качество.

Устройство однофазной направляющей представляет собой алюминиевый короб, внутри используются два токоприёмника, в соответствии с действующей компоновкой, не предусмотрена возможность переключать фазы.

Данная конструкция лишена возможности раздельного управления приборами, все они работают одновременно. В определенных случаях это создает неудобство, но стоимость данных систем компенсирует этот недостаток, клиенты которым нужно включение освещения группами попросту устанавливают параллельные или отдельные шинопроводы, создавая раздельное подключение. С учетом всех затрат, такое решение обходится значительно дешевле трехфазных систем.

Достоинства — доступная цена, универсальность, множество вариантов дизайна приборов.
Недостатки — отсутствие функции раздельной регулировки, использование бюджетных материалов.

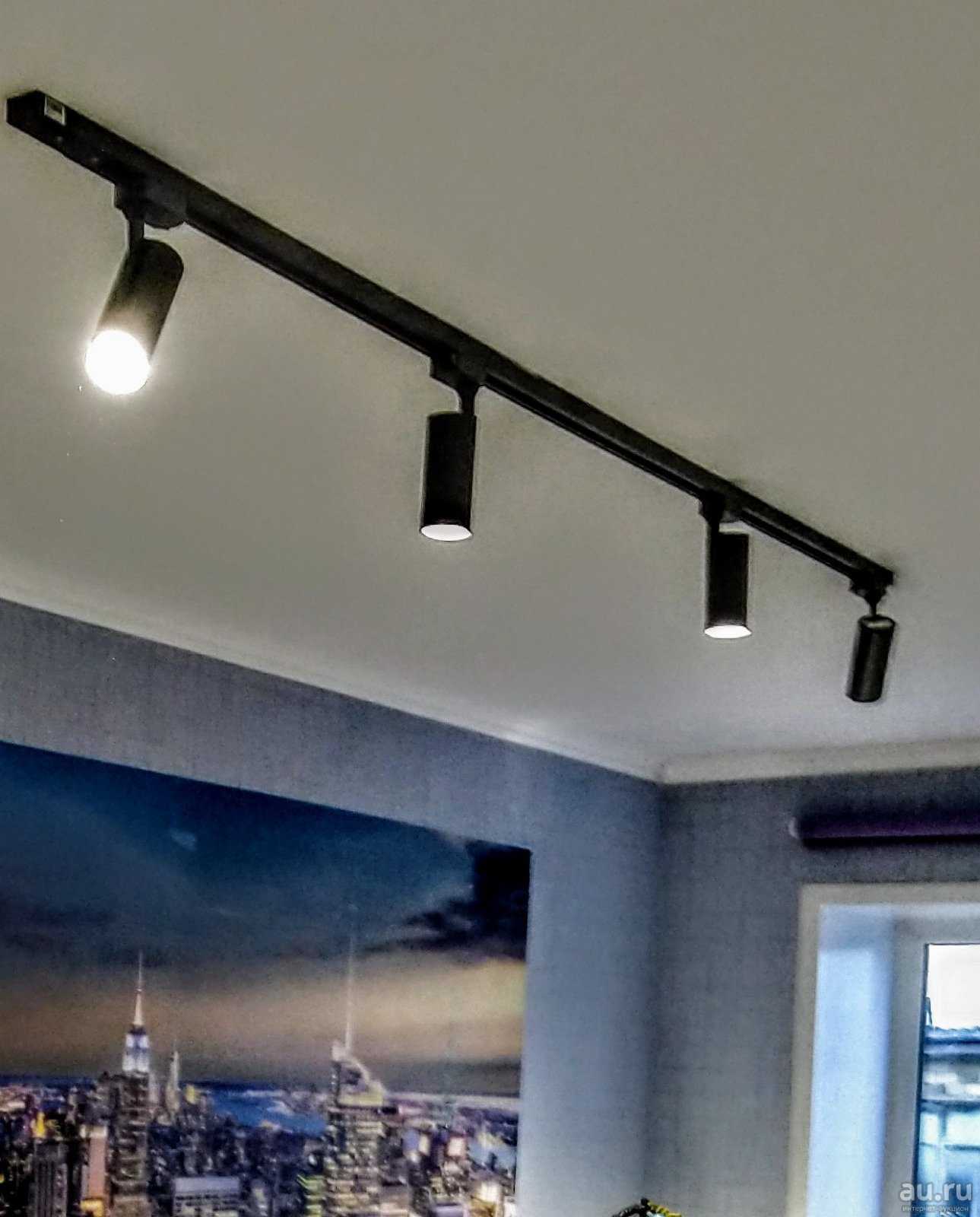

Монтаж трекового светильника на потолок напрямую

Процесс накладного монтажа системы состоит из нескольких последовательных действий:

1. На первом этапе работ определяются с местом расположения шинопроводов, схематически представляют желаемый вариант подключения и “рисунок”, составленный из рельсов. На потолке или стене подготавливают и выводят проводку, оценивают наиболее приемлемый способ крепления – встроенный, накладной или подвесной.

2. Благодаря коннекторам, система может иметь различную длину, располагаться прямо или под углом. Если стандартная длина шины слишком большая, ее заготавливают самостоятельно. В домашних условиях трек режут с помощью ножовки (материалом для изготовления рельс чаще всего служит алюминий).

3. После подготовительного этапа делают разметку мест крепления. На каждой шине есть специальные отверстия для саморезов. Если их нет, в рельсе сверлят отверстия в местах, где будут установлены саморезы.

4. Питание подводится с того края шины, где устанавливается клеммная колодка.

5. На противоположном крае, в целях безопасности и защиты шинопровода, ставится специальная заглушка (поставляется в комплекте или покупается отдельно), которая защищает открытые токопроводящие элементы.

6. Подвод питания происходит стандартным способом. С коннектора снимают крышку и присоединяют провода.

7. После закручивают опорный винт и окончательно фиксируют электропровода. Коннектор закрывают, на шину подают 220 В.

Как повесить трековый светильник

Установка трекового светильника – это не сложно. Для этого нет необходимости в обладании специальными знаниями. Вы можете купить трековые светильники на шинопроводе и усатановить их самостоятельно или воспользоваться монтажом от мастера. В любом случае, понимание схемы установки светильников будет полезно.

Что такое трековый светильник и зачем он нужен?

Трековое освещение — система из нескольких особых светильников, которые расположены на шинопроводе. Шинопровод — это модуль из алюминиевого сплава (как правило), внутри которого расположены электрические контакты для работы осветительных приборов. Благодаря такому типу освещения можно подойти к освещению креативно: например, расставлять световые акценты в разных местах.

В одной трековой системе можно расположить самые разные осветительные приборы: разных мощностей, с разными типами ламп, под разный цоколь, с дизайном в нескольких стилистиках. Но это разнообразие никак не влияет на установку. Особенности установки и подключения системы зависят только от типа трековой рейки (трека и шинопровода).

Первым делом перед установкой трековых светильников вам необходимо:

Составить схему трековой осветительной установки;
Определиться со способом подвода электричества;
Выбрать крепление шин (непосредственно к потолку или на специальные тросы).

Трековый шинопровод: типы

Стандарты реек появились благодаря первым производителям шинопроводов. Таким образом, в связи с первыми буквами брендов Halo, Juno и Lightholler рейки обозначают как «H», «J» или «L».

Каждый стандарт закрытого шинопровода может иметь 2 исполнения по электрическому подключению (одно- или двухконтурное) и 2 — по монтажу (накладная или встраиваемая рейка). Двухконтурный шинопровод подразумевает возможность расположения нескольких (от 1 до 3) групп света на одной рейке, которые управляются разными выключателями или одним 2- или 3-клавишным.

Все шинопроводы закрытого типа (кроме магнитных систем) предназначены для подключения только к однофазным сетям (220 В в Европе и 120 В в США).

Монтаж трекового светильника на шинопровод

Если стандартная длина шинопровода не позволяет собрать точно рассчитанную конструкцию трековой осветительной установки, то трек можно распилить на отрезки необходимой длины. Для этого можно воспользоваться обычной ножовкой по металлу.

Процесс установки шинопровода:

При креплении сразу к стене или потолку необходимо сделать в шине отверстия.
Для установки подвесной трековой конструкции нам нужен специальный тросик и скоба.
На одну из сторон шинопровода, через которую не будет проведено электропитание, нужно установить заглушку.
На другую сторону необходимо установить клеммную колодку. Если она не была установлена сразу, то её необходимо расположить рядом с торцом трека таким образом, чтобы маркировочные полосы совпали. Затем необходимо ввести ее в шинопровод, чтобы произошла стыковка коннектора и трека.
Далее производится подключение электропровода. Для этого нужно снять крышку с коннектора, отверткой открутить винты. После этого в получившиеся отверстия необходимо вставить жилы провода.
После подключения электропитания, необходимо закрутить стопорный винт и окончательно зафиксировать соединение.

Соединение шин между собой:

Поместите центральный коннектор между треков и снимите с него крышку.
Подключите электрический кабель к контактной группе.
Соедините шинопроводы между собой, вставив центральный коннектор в оба конца.
Закрутите крепежные винты.

Похожим образом подключаются угловые коннекторы. Для удлинения шинопровода без использования коннектора применяют стандартные соединители.

Установка светильника в трек:

Перевести зажим в положение OFF (параллельно шине).
Выбрав расположение, вставить основание светильника в шинопровод и повернуть зажим на 90˚.
После установки необходимого количества светильников и регулировки угла их наклона трековая осветительная система готова к работе.

Трековые системы — отличное решение для создания многофункционального освещения на торговой площади или в частном доме. Купить трековые светильники с установкой вы можете у нас в “ТонЛайт”.
