Устанавливаем на ваз 2110 противотуманные фары

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

1. мультиметр (мультитестер);
2. контрольную лампочку;
3. комбинированную отвёртку со шлицевым и крестообразным рабочим органом; плоскогубцы;
4. кусачки;
5. гаечные ключи 8х10, 12х14;
6. лёгкий молоток;
7. изоленту;
8. упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

1. ПТФ — 2 шт.;
2. рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
3. клавишу с жёлтым индикатором-подсветкой;
4. реле;
5. провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
6. соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
7. колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
8. болты М8х45 — 4 шт.;
9. «барашки» к болтам М8 — 4 шт.

Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1) Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2) От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3) Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4) Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5) Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6) Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7) Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”, который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение ПТФ.

Минус и провод включения ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1) От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем два провода, удлиняем и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
Для правильного подключения ПТФ, важно знать, что левый выход располагается около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Подключаем противотуманки на ВАЗ-2110 своими руками (+схема)

Хорошие противотуманные фары — штука полезная и, зачастую, необходимая. Они идут, как стандартное оборудование практически ко всем современным автомобилям, включая самые бюджетные модели. К сожалению, ВАЗ-2110 обделили противотуманками в базовой комплектации, а именно этот недорогой вариант у нас наиболее популярен. Сегодня повысим уровень комплектации нашей десятки — выберем и установим противотуманные фонари по нескольким схемам.

Противотуманные фары на ВАЗ-2110

Использовать их вместо фар головного света нежелательно, поскольку ввиду нижнего расположения они будут слепить встречных водителей. Кроме того, противотуманки собирают всю грязь и пыль, брызги и зимнюю посыпку с дороги, а это тоже влияет на рассеивание пучка света и на помехи для встречных водителей.

Разновидности

В продаже существует масса разновидностей противотуманных фар.

Последний вариант мы и рассматривать не станем, поскольку более бестолкового применения газоразрядному свету придумать сложно.

Встречаются комбинированные противотуманки , в которые встроены дневные ходовые огни. Неплохой экономный вариант.

Противотуманная фара, совмещенная с дневными ходовыми огнями.

Конечно, и по форме есть из чего выбрать — классические круглые и прямоугольные, овальные и квадратные, орлиные и ангельские глаза. Здесь только чувство меры и привитый вкус на уроках изобразительного искусства будут нам советчиком.

Противотуманки Бош ООО «Аутомотив Лайтинг»(Рязань) и лампы Osram All Season (всесезонные) Super H3.

Для противотуманных фар особой разницы нет, хотя у каждого свои предпочтения, как и в случае с цветом рассеивателя. Он может быть как классическим белым, так и жёлтым. Что касается цен, то для примера приведём несколько комплектов, импортных и отечественных:

• пара ПТФ Bosch производства г. Рязань, в комплекте только фары, без проводки, цена 990 рублей;
• DLAA LA-519 , похожи на предыдущий комплект, но с прозрачным плафоном, цена 860 рублей за пару;
• комбинированные китайские фонари ZFT 162A , 1000 рублей за пару, есть светодиодные дневные ходовые огни, рифлёный плафон;
• DLAA PL519DB , Китай, встроенная светодиодная подсветка, под лампу Н1, цена порядка 1300 рублей.

Есть в продаже и противотуманки завода Автосвет (г. Киржач), а также известных мировых производителей (Hella, Valeo, Sirius, Farren, Sho-Me) c ценами от двух и до пяти тысяч.

Оригинальные противотуманные фары «Киржач».

Необходимый инструмент для установки

Будем считать, что противотуманки мы уже выбрали, осталось только подобрать к ним соответствующие лампы. В продаже есть полные комплекты для установки, а есть комплекты без противотуманок, куда входит все необходимое:

1. Провода нужного сечения с учётом мощности ламп;
2. Выключатель (кнопка) со светодиодной индикацией.
3. Коннекторы (разъёмные контакты).
4. Реле противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

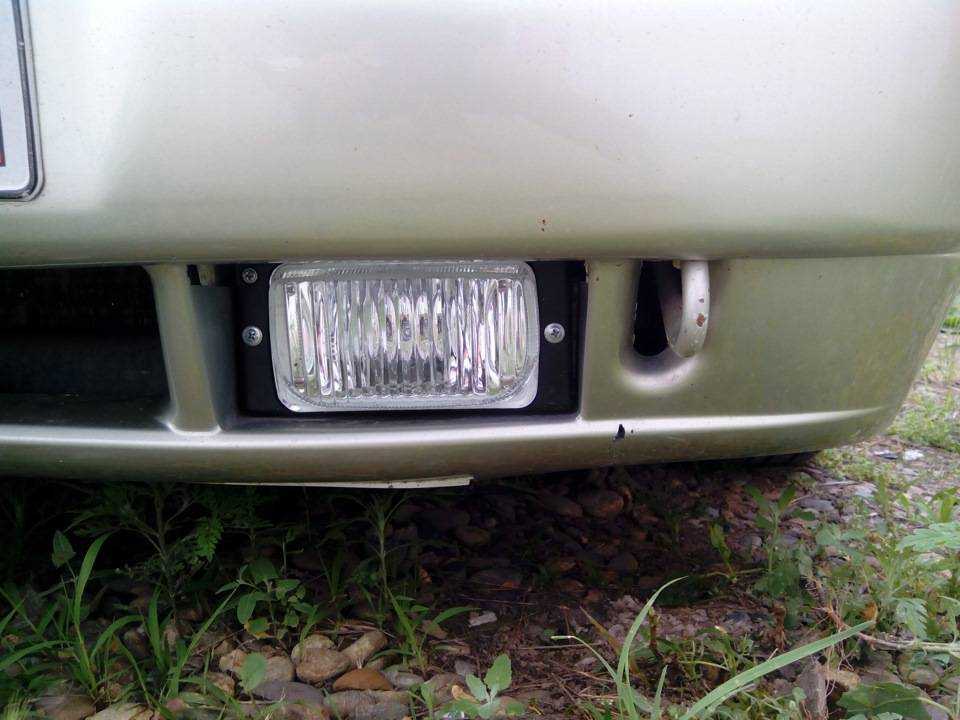

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

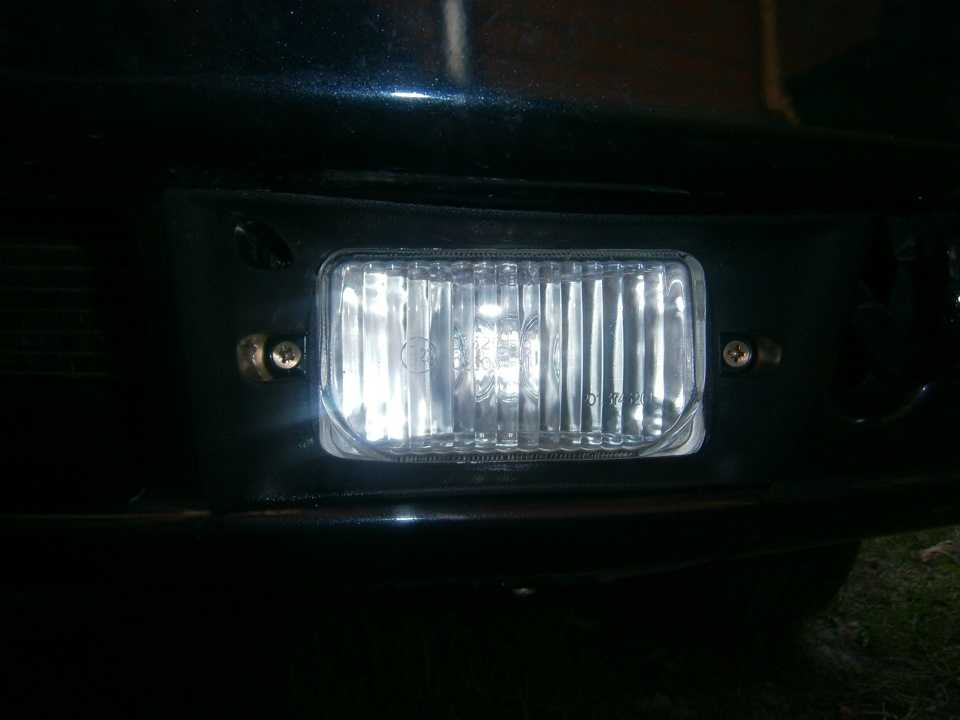

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

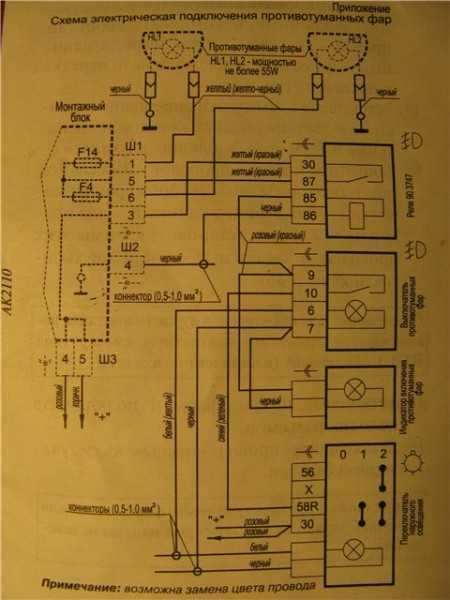

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

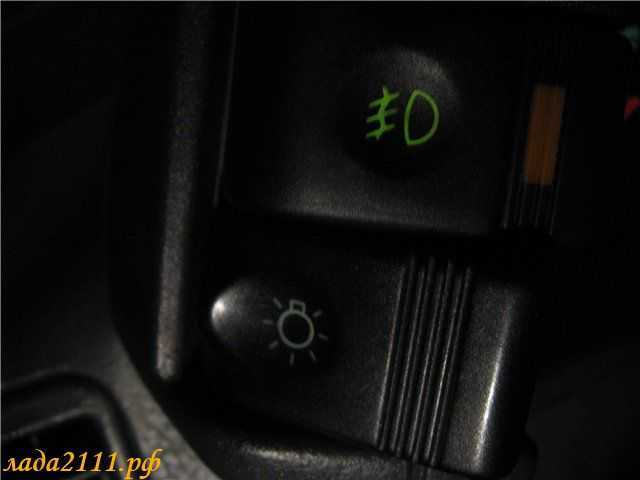

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Читать дальше: Проверить машину по вин коду на штрафы

Основные правила

Чтобы обеспечить хорошую видимость в густом тумане, важно соблюдать следующие правила:

• Отрегулируйте край светового луча так, чтобы световой луч находился над горизонтальной плоскостью.
• Установите фонарик как можно ближе к дороге. Это необходимо для облегчения регулировки края светового луча.

Правильно отрегулированные фары гарантируют отличную видимость на дороге даже в сложных дорожных условиях

Чтобы исключить ухудшение качества свечения, важно следить за состоянием потолка. При необходимости отполируйте поверхность и удалите царапины, так как они ухудшают светопроницаемость

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

1. Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
2. Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
3. Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
4. Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
5. Проверьте, находится ли в рабочем состоянии подсветка клавиши.
6. Индикатор включения противотуманок подразумевает точно такую же проверку.

Выбираем производителя фар

Водителям, в первую очередь, всегда важен хороший ближний свет. Фары Киржач оснащены линзой для ближнего света и, соответственно, отражателем для дальнего. Bosch использует отражатели в обоих случаях. В отличии от отражателя, линза имеет значительно более четкую световою линию, помимо этого, осветительные приборы «Киржач» можно вполне законно «комплектовать» ксеноном, что не предусмотрено для «Бош». Однако если сравнивать результаты обзора специалистов и мнения автовладельцев, то стоит отметить, что они несколько отличаются. Фары «Bosch» имеют слабую засветку с боковой стороны в ближнем свете, но, помимо этого, именно они вызывают предпочтение. Кроме этого, они имеют большую поверхность под ближний свет из-за отражателя. Это наилучшим образом сказывается на качестве автомобильного освещения дороги в пасмурную погоду.

Для того, чтобы в ночное время освещение было максимально продуктивным, выбрать качественную оптику не достаточно. Следует правильно фары отрегулировать, а также иметь чистые стекла (следует о стекла закрепляют на герметик, а вот на Bosch они держатся на уплотнителях. Это делает процесс замены стекол проще). Однако самым лучшим вариантом будет использование ярких галогеновых ламп для автомобильных осветительных приборов.

https://youtube.com/watch?v=fyXVDNm5YTw

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

В первую очередь проверяем сами лампочки, добраться до левой можно через капот. На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Видео о том, как самостоятельно заменить противотуманки

Решение установить качественные противотуманные фары для вашего ВАЗ 2110 является стратегически важным, поскольку оно дает сразу несколько преимуществ. Во-первых, преображает внешний вид транспортного средства в сторону улучшения. А во-вторых, улучшает видимость, безопасность и дает уверенность при вождении в темное время суток.

Само название фар – «противотуманные» – лаконично раскрывает их истинное предназначение. Их свет способен проникать через густой слой тумана и дождя, что значительно улучшает видимость во время передвижения.

Можно выделить три ключевых особенности, которыми обладают исключительно ПТФ:

1. Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
2. Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
3. При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ

	Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП) зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
	2 провода, по длине около 15 см, с обоих концов разъемы типа «мама» Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле) здесь он отмечена тоже цифрой 1.
	Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере. здесь он отмечен цифрой 2
	Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
	На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
	Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
	2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
	А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
	На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода. А под цифрой 4, провод управления включения ПТФ.

Откуда его взять, кому как удобнее, есть множество способов:

• Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
• Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
• Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Есть еще много способов включения ПТФ, но я выбрал 3 способ, т.к., по моему мнению он очень удобен в установке, практичен использование и имеет много плюсов.

Установка ПТФ на ВАЗ десятого семейства:

1. Снимаем заглушку и вставляем ПТФ в бампер.
2. Устанавливаем облицовку ПТФ.
3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).

Это интересно: Замена гидрокомпенсаторов ВАЗ-2112 16 клапанов — фото и видео
