Светодиодный дюралайт. как подключить

Особенности и разновидности светодиодной ленты

Гибкую монтажную плату с расположенными на поверхности источниками света называют светодиодной лентой. Плата может иметь ширину от 8 до 20 мм и длину более 10 метров. Благодаря высокой яркости лента широко применяется в интерьерной подсветке. Ею оборудуются архитектурные элементы:

• потолочные ниши;
• ступеньки;
• контуры арок;
• плинтусы;
• массивы из стекла (полы, потолки).

Обратная сторона ленты, как правило, имеет клеящуюся поверхность, что позволяет без проблем провести ее монтаж на подходящей поверхности. Устанавливаемые на плату SMD светодиоды могут работать в различных цветовых спектрах. Определенные разновидности лент при подключении к контроллеру могут иметь разноцветное свечение и мигать в заданной последовательности.

Существующие светодиодные ленты разделяют по степени защищенности и цвету на влагозащищенные или незащищенные; цветные или монохромные.

В домашних условиях при оптимальной влажности и температуре достаточно будет незащищенной ленты. Такие модели стоят очень дешево и имеют достаточные характеристики для полноценной подсветки пространства.

Для фасадов, бассейнов и прочих объектов, испытывающих влияние климата, лучшим выбором будет более дорогая лента, имеющая защиту от влаги стандарта IP44 и более. Выбор между подсветкой белого цвета или вариантом со сменой спектров определяется в зависимости от потребностей и места размещения ленты.

Разновидности дюралайта

Наиболее популярен круглый кабель, когда свет распределяется равномерно по окружности. Плоские пользуются меньшей популярностью, так как свечение направляется только в заданную сторону.

Плоский дюралайт.

Визуально этот вид можно сравнить со светодиодной лентой в силиконовой оболочке. Но дюралайт прочен и более гибкий. Любые разновидности шланга подключаются к сети 220 вольт, либо с использованием кабеля-выпрямителя, при покупке он входит в комплект. Когда нужен контроллер, его покупают отдельно.

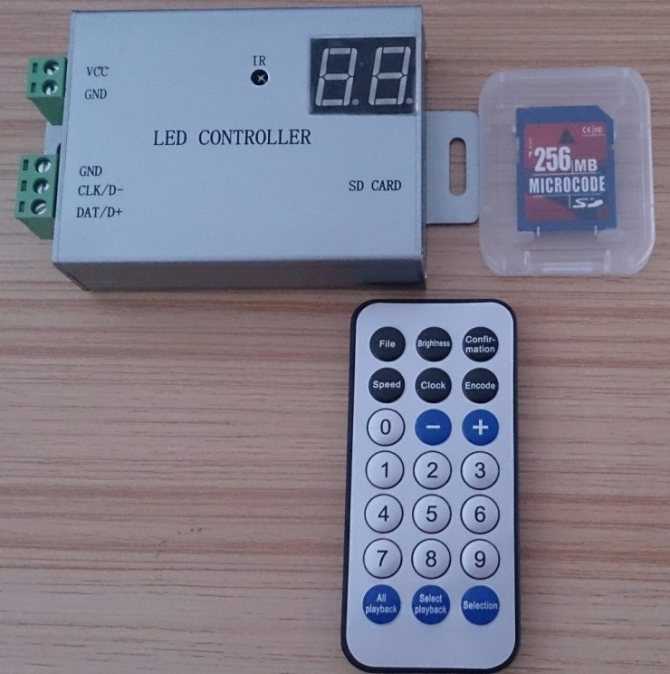

Контроллер.

При подключении дюралайта к сети 220 вольт диоды будут светить на полную мощность беспрерывно. Такой режим свечения называется Fixing. Если применяется выпрямитель, есть возможность самостоятельно задать световой сценарий:

• multichasing – объединяет режимы flash и chasing;
• chasing – яркость будет меняться по заданным алгоритмам;
• flash – диоды включаются поочередно разными группами;
• chameleon – изменение цветов свечения.

Дюралайт «Хамелеон».

Наличие режимов зависит от функциональности контроллера и разновидности дюралайта. Для реализации режима multichasing со сменой цветов необходимо наличие RGB-светодиодов, а в местах для надреза должно находиться не меньше 3-х контактов для подключения.

Дюралайт — виды, схема подключения

Дюралайт – это прозрачный световой шнур из ПВХ, внутри которого находятся маленькие лампы или светодиоды. Из-за своей конструкции такие «гирлянды» не боятся ни дождя, ни снега, ни ударов.

Где может использоваться дюралайт?

Основное применение – это оформление зданий, использование в рекламе и в дизайне интерьеров. Благодаря гибкости светового шнура его часто используют для создания светящихся надписей или световых фигур. Рекомендуемый температурный диапазон использования от -40°С до +60°С. Использование дюралайта на улице безопасно даже при дожде, так как он водонепроницаем.

Каким бывает дюралайт?

Есть две разновидности: ламповый и светодиодный (LED).

В первом случае в световой шнур встроены маленькие лампы накаливания, а во втором – светодиоды. Светодиодный дюралайт стал популярен, так как он более долговечен и потребляет в 10 раз меньше электроэнергии по сравнению с ламповыми моделями. Стоит также отметить, что светодиоды практически не нагреваются, и поэтому при использовании на открытых пространствах на них практически не образуются сосульки. Ламповые световые шнуры нередко окрашены в различные цвета, в то время как светодиодные обычно производятся просто прозрачными, так как цвет дают сами светодиоды.

Энергопотребление лампового дюралайта порядка 16-26 Вт/погонный метр. Светодиодные световые шнуры потребляют гораздо меньше электроэнергии – 1,4-2,4 Вт/погонный метр.

По своему строению дюралайт делится на две категории – фиксинг и чейзинг.

Фиксинг содержит в себе только один канал ламп или светодиодов. Соответственно, при подключении напрямую светиться будут все лампы (или светодиоды) одновременно, а при подключении через контроллер – будут мигать все лампы. На срезе шнура вы сможете увидеть всего две жилы – нейтраль и 1 канал.

Чейзинг состоит из 2 и более каналов внутри дюралайта. При использовании контроллера это позволяет создавать различные световые эффекты – «бегущие дорожки», смену цвета и другие. На срезе этого шнура вы увидите 3 и более жил (нейтраль плюс 2 и более каналов).

Плюс к этому дюралайт может быть круглым в сечении и плоским.

Что нужно для подключения?

Во-первых, нужен сам световой шнур дюралайт. Здесь необходимо отметить, что резка шнура происходит только по определенным «модулям резки», длиной в 1, 2 или 4 метра. На шнуре в определенных местах отпечатан значок «ножницы», и при резке дюралайта на этом участке вы не повредите внутреннюю электрику.

Для простого подсоединения к электрической сети вам потребуется «комплект подключения» — обычно он включает в себя электрический шнур, коннектор для соединения электрошнура с дюралайтом и заглушка на второй конец светового шнура. Нужно отметить, что комплект подключения для лампового дюралайта не подойдет для светодиодного шнура и наоборот.

Если вы хотите соединить несколько отрезков дюралайта, вам потребуются дополнительные коннекторы. Они могут быть как просто муфтой для соединения двух шнуров, так и тройными (четверными) коннекторами для создания разветвлений.

Для создания световых эффектов вам нужен контроллер. Данное устройство управляет свечением, скоростью и рисунком мерцания, то есть всем тем, для чего и покупается дюралайт. Существуют модели как для фиксинга, так и для чейзинга. При этом для шнуров с разным количеством каналов существуют свои контроллеры. Также есть контроллеры с несколькими выходами, что позволяет управлять с одного устройства несколькими световыми шнурами.

Установочный монтаж на улице желательно производить при температуре не прохладнее +5°С. При этом уже установленный дюралайт может использоваться и при температуре до -40°С.

Пример монтажа светодиодного дюралайта (без контроллера)

Шаг 1. Отрежьте световой шнур в местах, обозначенном значком «ножницы». Если вы разрежете дюралайт в другом месте, это приведет к повреждению одного «модуля резки».

Шаг 2. Вставьте силовой контакт в дюралайт.

Шаг 3. Подсоедините дюралайт к электрическому шнуру.

Шаг 4. На второй конец светового шнура установите заглушку и при необходимости зафиксируйте клеем или герметиком.

Шаг 5. Включите электрическую вилку в розетку. Если дюралайт не загорится, отсоедините дюралайт от электрического шнура, проверните на 180° и подсоедините снова.

Особенности и разновидности дюралайта

Группу светодиодов или ламп накаливания, заключенных внутри полихлорвинилового шнура, принято называть дюралайтом. Этот вид осветительного оборудования обладает такими особенностями:

• Высокая степень защиты от агрессивных факторов среды, в частности, воды и снега:
• Гибкость. Структура материала не нарушается даже при создании замкнутых окружностей;
• Разнообразие цветовых решений и регулируемая яркость;
• Долговечность и универсальность в плане места расположения.

Дюралайт может использоваться для архитектурной подсветки фасадов, украшения деревьев на придомовом участке. С его помощью создаются объемные световые конструкции.

Шнур имеет трубчатую форму и высокую степень эластичности. Эта особенность позволяет оборачивать его вокруг колонн, стволов деревьев и каркасов, формирующих объем. Материал, используемый для изготовления трубки, имеет абсолютную герметичность и надежно защищает источник света от высокой влажности.

Существуют две основные технологии изготовления дюралайта, различия между ними заключаются в расположении источников света и принципе их работы. По этим критериям трубчатый осветительный прибор разделяется:

Фиксинг – шнур имеет один канал, в котором расположены последовательно подключенные светодиоды. При подаче электроэнергии все лампочки загораются одновременно. Если шнур подключен к контроллеру, мигать лампы также будут синхронно;

Чейзинг – многоканальный шнур с параллельно подключенными источниками света. Такой вариант позволяет создавать динамическую подсветку с меняющимися цветами, асинхронным миганием и прочими эффектами.

Также шнур может отличаться по размеру сечения и форме. Классический дюралайт имеет форму цилиндра. Существует кабель и других геометрических форм. Например, треугольные, сплющенные, квадратные. Чтобы оборудование работало, требуется наличие электросети на 220 В.

Процесс подключения дюралайта

На ровной твердой поверхности ножом общий шнур разрезается на нужные куски. При этом срез должен быть ровным и перпендикулярным оси шнура. Оголять в дальнейшем провода или подпаивать ненужно, зато желательно, чтобы площадка была как можно ровнее.

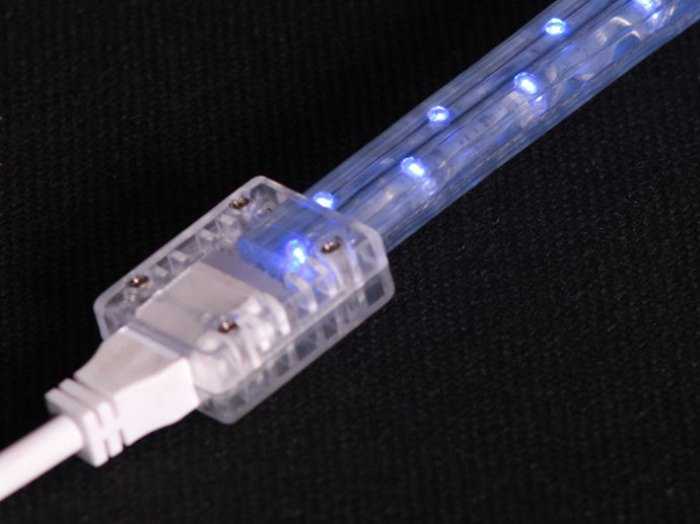

Коннектор представляет собой пластинку пластика, в которую вставлены металлические штырьки с утонениями на концах, при этом держатся они за свою середину пластиком, торчат в обе стороны. Обычно на пластике имеются бортики или окаемка соответствующего диаметра под используемый дюралайт. Штырьки вставляются в шнур до упора так, чтобы каждый контакт попал между жилками каждого питающего проводка.

На проводе питания для дюралайта уже имеется соответствующий коннектор, с ответным разъемом под установленные в шнуре штырьки. Также имеется и оболочка, защитный кожух, который надевается на место соединения. Так что остается только соединить питающий провод и световой шнур. Место соединения, где защитный кожух находит на дюралайт желательно дополнительно защитить и проклеить.

Соединение дюралайта

Чаще контроллеры для дюралайта имеют свой блок адаптера питания, и потому монтаж выполняется, как и было описано выше. В противном случае контроллер вставляется между адаптером питания и световым шнуром с помощью коннекторов.

С обратной стороны шнура остается торец с оголенными проводами шины питания. На него надевается соответствующая заглушка, плотно прилегающая к корпусу шнура. Для надежности опять-таки лучше воспользоваться клеем для надежности. После этого можно закреплять шнур в подготовленной нише с помощью креплений. Они охватывают шнур и имеют ушко для шурупа.

Основные правила работы с дюралайтом

Не рекомендуется включать в сеть намотанный на катушку или соприкасающийся своими поверхностями дюралайт, так как это может привести к его порче от нагрева;
До производства установочных работ рекомендуется подключить для проверки к сети весь подлежащий установке дюралайт, чтобы выявить дефекты, связанные с нарушениями цепи, которые могли произойти в процессе транспортировки, и дефекты, связанные с отклонениями в цвете

Это поможет избежать расходов на повторную установку дюралайта;
Во время установки обратите внимание на то, чтобы контакты дюралайта в местах соединений были чистыми и неповрежденными. Это поможет избежать короткого замыкания.
Не производите монтаж дюралайта во включенном состоянии. Дюралайт может быть подключен к сети только после правильной установки.
Контакты при подключении должны быть хорошо закреплены, чтобы не произошло разрыва цепи в местах соединения.
Не подвергайте механическим воздействиям места соединения дюралайта.
Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта.
При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение, имели один и тот же артикул

Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели.
Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения. Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая.
В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен устройством, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.

Дюралайт может быть подключен к сети только после правильной установки.
Контакты при подключении должны быть хорошо закреплены, чтобы не произошло разрыва цепи в местах соединения.
Не подвергайте механическим воздействиям места соединения дюралайта.
Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта.
При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение, имели один и тот же артикул. Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели.
Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения

Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая.
В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен устройством, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.

Основные устройства для подсветки пола

Как свидетельствуют фото подсветки пола, для этой цели применяются разнообразные светильники, как современные, так и традиционные.

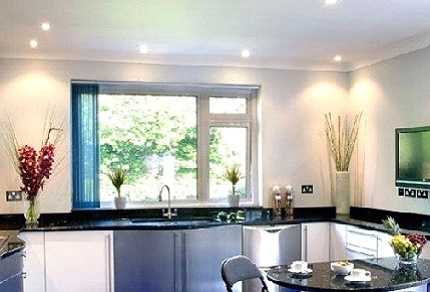

Светодиодные точечные устройства

Точечные светильники удобно устанавливать, так как для них не составит труда высверлить в ламинате или даже в дереве соответствующую нишу.

Они ударостойкие, излучают приятный направленный свет, при том потребляют минимальное количество электроэнергии.

В ванной точечным светильникам сложно найти замену, и во всех остальных помещениях они смотрятся уместно. Светодиоды потребляют небольшое количество электроэнергии и служат долго.

Традиционная неоновая лампа

Неоновая лампа – устройство давно известное. Свет она издает мягкий, создавая эффект заливки пространства. Естественно, светильник – это не только лампа, но и конвертеры, провода и прочее. Для них надо делать специальные ниши.

Неоновая лампа служит долго, гарантируя около сотни оттенков света.

LED-ленты

Светодиодная лента хороша тем, что ее можно смонтировать где угодно, подобрать требуемую длину, цветовую гамму и прочие характеристики. Такая лента не перегревается, служит долго, имеет низкое энергопотребление. Ее легко установить самостоятельно. Если применять контроллер, можно создавать сменяющиеся цифровые композиции.

Из некоторых недостатков: лента требует отдельного блока питания, который нужно где-то прятать.

Дюралайт светодиодный

В поливинилхлоридной трубке размещены светодиоды в определенном порядке. Такой прибор носит название светодиодный дюралайт, одно из его предназначений — современная подсветка пола.

Дюралайт по оригинальности и некоторым другим характеристикам может составить конкуренцию точечным светильникам и светодиодной ленте. Подключение прибора особых знаний и умений не требует.

Неон гибкий

Гибкий неон – это гибкая полупрозрачная ПВХ-трубка, в которой размещены светодиоды. Слово «неон» в названии применяется потому, что устройство излучает свет, близкий по виду к неоновому.

Пол из светодиодных элементов

Идея создать светильник в виде элемента пола разумна, но пока что еще не успела набрать достаточной популярности. А зря, такие устройства позволяют буквально творить чудеса в дизайнерском плане.

Как правильно выбрать светодиодный дюралайт

Чтобы выбрать наиболее подходящий дюралайт для собственных целей, изначально нужно разобраться с тем, какие виды подобных осветительных устройств бывают. После этого необходимо изучить основные технические характеристики.

Виды

Зависимо от формы, дюралайт бывает:

• плоским – называется дюрафлексом, имеет повышенную гибкость, свечение направлено только в одну сторону;
• круглым – свечение идет во все стороны, световой поток равномерный, однако, уступает плоским осветительным кабелям в гибкости.

Если говорить о свечении, здесь есть 4 вида:

• хамелеон – переливается различными цветами;
• чейзинг – данный термин обозначает мерцание только одним светом;
• фиксинг – подразумевает под собой постоянное свечение одним цветом;
• мультичейзинг – сложный режим свечения, при котором различные цвета вспыхивают друг за другом.

Для тех осветительных устройств, которые светятся в различных цветах, переливаются, понадобится отдельный контроллер, который подключается к общей электросети.

По количеству жил дюралайты представлены в диапазоне от 2 до 7. При этом для каждой жилы отводится свой цвет свечения.

Технические характеристики

Перечислим основные параметры современных дюралайтов.

1. Свойства поливинилхлорида, из которого изготовлен кабель – абсолютная герметичность, устойчивость к воздействию влаги, хорошая гибкость, стойкость перед вибрациями, высокая механическая прочность.
2. Среднее время непрерывной работы осветительных устройств данного типа – 50000 часов.
3. Экономичный рабочий режим, низкое энергопотребление.
4. Температурный диапазон, при котором дюралайт может работать -40 – 60 градусов по Цельсию.

Выбирая дюралайт, нужно уделить внимание его длине, количеству жил и доступных цветов свечения, мощности, форме, количеству контактов для подключения, требуемому напряжению для работы. Отдельный момент – комплектация осветительного кабеля

Лучше всего не экономить и приобрести устройство, к которому прилагается контроллер, коннекторы, адаптеры, заглушки – все, что необходимо для установки и подключения

Отдельный момент – комплектация осветительного кабеля. Лучше всего не экономить и приобрести устройство, к которому прилагается контроллер, коннекторы, адаптеры, заглушки – все, что необходимо для установки и подключения.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Классификация и виды дюралайта.

В первую очередь его разделяют по форме, типу и цвету свечения.

Варианты цветов.

Форм, в которых выпускают дюралайт, две: круглая и плоская. Круглый кабель получил более широкое распространение. Благодаря такой форме достигается равномерное распределение света по окружности. Плоский кабель называется дюрафлекс. Он светит только в одну сторону – это сужает области его применения. Зато дюрафлекс более гибкий.

Дюрафлекс

Вариантов свечения четыре:

· фиксинг – постоянное одноцветное свечение;

· чейзинг – мерцание одним цветом;

· хамелеон – разноцветный чейзинг;

· мультичейзинг – мерцание поочередно разными цветами.

Все варианты кроме фиксинга требуют дополнительного контроллера при подключении к сети. А для мультичейзинга необходимы RGB-светодиоды и не менее трех контактов для подключения.

В зависимости от типа дюралайт может содержать от двух до семи жил. Каждая жила своего цвета.

Светодиодный многожильный кабель.

Существует и низковольтный led-кабель. Это круглый светодиодный шнур, который работает от напряжения 12 В. Его диаметр составляет 12 мм, он монохромный.

Хотя в основной массе светодиодных кабелей используют DIP-лампочки, есть особый вид с SMD-светодиодами. Это плоский ледлайн флекс SMD с монохромными лампочками.

Особенности светодиодного дюралайта

Питание кабеля выполняется напряжением 220 В. Выпрямитель только преобразует его в постоянное напряжение из переменного, из-за чего следует помнить о правилах работы с высоким напряжением.

Несмотря на то, что гибкость шнура поражает по сравнению с другими осветительными устройствами, все же не стоит перегибать его больше, чем на 6 его диаметров. Чтобы не испортить внешнюю оболочку, не сгибайте кабель под прямым углом, не подрезайте и не оголяйте части проводков. Не рекомендуется монтаж в тех местах, где дюралайт может перетираться с ограждающими конструкциями. Если найден поврежденный участок, немедленно вырежьте его и замените функционирующим.

Сферы применения дюралайта

Выбираем освещение для потолка

Световой шнур – вещь универсальная, поэтому с его помощью можно решить множество творческих задач. Чаще всего дюралайтом украшают фасады зданий. Это очень удобно, ведь можно установить его один раз и забыть на долгие годы.

Второе применение – это оформление различных праздников и мероприятий. Удачно для данной цели подходят многоканальные дюралайты, управляемые с контроллеров, т.е. работающие в режиме чейзинга. Переливание цветов очень приветствуется детьми и многими взрослыми. Светящаяся трубка успешно применяется в качестве украшения для новогодней уличной ёлки.

Помимо этого, из дюралайта получаются неплохие рекламные вывески. Они, конечно, не обладают свойственной неоновым трубкам мягкостью тонов, зато куда более просты в подключении и надёжны.

Что

При использовании разных видов дюралайта процесс их подключения может претерпевать некоторых изменений. Но сам принцип подключения, описанный выше, останется без особых изменений.
Чтобы ваша работа оказалась не напрасной и вы получили в конечном счете желаемый результат, необходимо придерживаться нескольких рекомендаций:

• перед подключением необходимо обязательно убедиться в работоспособности подключаемого изделия;
• разматывать шнур нужно бережно, чтобы избежать возможного его перегрева. Подключать можно только размотанное изделие;
• разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде трубки, сделать ровный и четкий срез не всегда получается;
• места подключения световой трубки нужно располагать таким образом, чтобы они имели максимальную защиту от неблагоприятного внешнего воздействия. Особенно это касается механических воздействий;

• для повышения герметичности отрезков места разрезов после подключения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

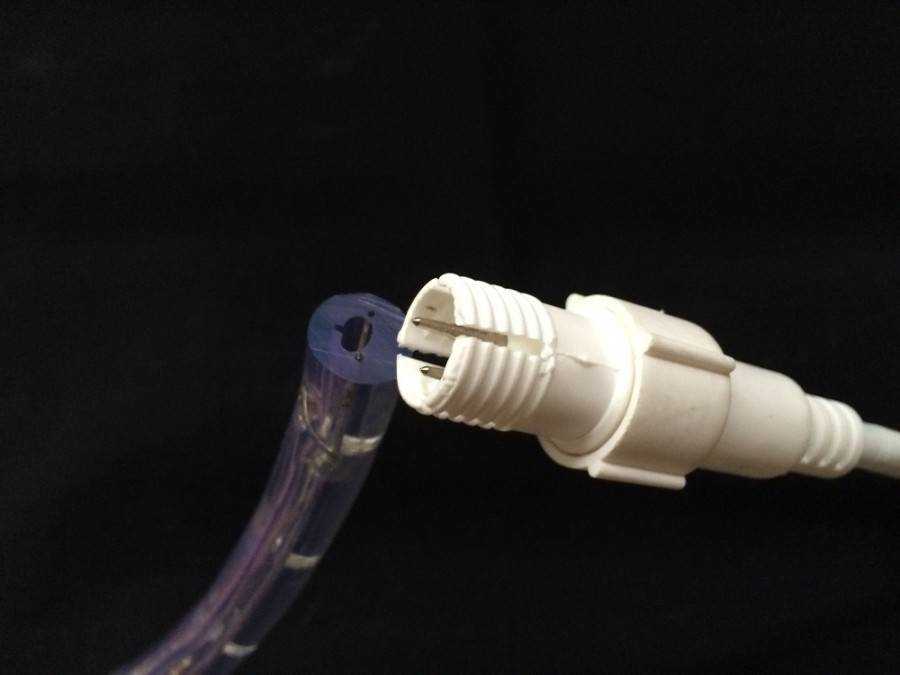

Коннектор и колпачок для светового шнура

чтобы избежать риска появления короткого замыкания, данное осветительное изделие нужно проверять на предмет наличия повреждений различного рода в контактах.

Также необходимо помнить, что, несмотря на высокую защиту, световой шнур в первую очередь является достаточно сложным электрическим прибором. В связи с этим, его нужно размещать в недосягаемости от домашних питомцев и маленьких детей. Иначе возможно как поломка осветительного прибора, так и риск получения электротравмы детьми и животными.

Как подключить светодиодный дюралайт своими руками

Огромное преимущество такой подсветки в том, что установить и подключить светодиодный дюралайт можно и своими руками, без посторонней помощи и навыков электромонтажных работ. Из светодиодного дюралайта можно сделать неплохую гирлянду, которая будет намного красивей обычного заводского изделия.

Чтобы подключить светодиодный дюралайт своими руками, нужно знать и подготовить вот что:

• иметь минимальный набор инструментов. Паяльник, отвёртку, острый нож и изоленту;
• лучше светодиодный дюралайт подключать на постоянное соединение, а не как это многие делают через розетку;

Если световой дюралайт уже куплен вместе с адаптером питания, то можно смело переходить к его установки и подключению.

Для подключения светодиодного дюралайта обязательно нужно иметь специальный переходник. Он установлен на конце провода питания, который подключается к розетке или напрямую к сети 220 Вольт. В сам кабель питания для подключения светового дюралайта встроен адаптер, который уменьшает и выравнивает напряжение из сети 220 Вольт посредством диодного моста.

В зависимости от того, какой приобретён светодиодный дюралайт (однорядный или двухрядный) такой же нужен и переходник для его подключения. Для однорядного дюралайта нужен переходник в виде двух штырей, а для двухрядного дюралайте, переходник, на конце которого установлено три штыря.

Если необходимо соединить два куска светового дюралайта, то для этого применяется переходник, точно с такими же штырьками. Обязательно противоположный конец светового дюралайта, на котором имеются оголённые провода, перед подключением необходимо закрыть пластмассовой заглушкой.

Монтаж светового дюралайта к поверхности потолка или на стены выполняется посредством специальных пластиковых скоб. В этом сложного ничего нет.

Следует знать, подключая светодиодный дюралайт своими руками так это то, что чаще всего он разрезается на куски в один или два метра.

Это делается из-за особенных схематических возможностей светового дюралайта, поэтому очень важно данный факт учитывать при оформлении им интерьера в комнате.

Светодиодный дюралайт – это световой шнур, имеющую гибкую конструкцию, которая позволяет использовать его для декора объектов любой сложности. С его помощью можно создать удивительно красочную иллюминацию, как в доме, так и за его пределами. Но все же, дюралайт чаще используется для украшения экстерьеров – фасадов зданий и садовых участков. Также он незаменим для декора витрин магазинов, интерьеров гостиниц и торговых центров, оформления вывесок и объемных скульптур.

Спектр его применения настолько широк, что может возникнуть желание украсить дюралайтом каждый уголок в доме и за его пределами! Не отказывайте себе в этом удовольствии – ведь гирлянда дает настолько чистый и насыщенный цвет, что способна превратить ничем не примечательное помещение в настоящее сказочное королевство!

• Дюралайт в интерьере


• Дюралайт в экстерьере



Какой бывает дюралайт

По своей сути, это световая гирлянда, элемент украшения. Она изготавливается из пластика с повышенной гибкостью. Для сохранения от внешнего воздействия и повышения эксплуатационных свойств такой световой шнур покрывается поливинилхлоридом.

Внутри светового шнура находятся светодиодные или LED-светильники, которые и являются источником света. Такая конструкция гирлянды позволяет создавать различные световые эффекты, как внутри помещения, так и снаружи. Этим фактом объясняется популярность, которую данный материал приобрел в последнее время.

Важно! Светодиодные светильники отличаются от своих аналогов более низким расходом электроэнергии, что является дополнительным плюсом при принятии решения о выборе способа освещения дома или офиса. Дюралайт, несмотря на свой буквальный перевод («жесткий свет»), характеризуется мягкостью, отсутствием вреда на сетчатку глаза, что является очень важным фактором. Яркость и интенсивность освещения при этом никак не страдает

Яркость и интенсивность освещения при этом никак не страдает

Дюралайт, несмотря на свой буквальный перевод («жесткий свет»), характеризуется мягкостью, отсутствием вреда на сетчатку глаза, что является очень важным фактором. Яркость и интенсивность освещения при этом никак не страдает.

Подключение и монтаж дюралайта.

Светодиодный кабель соединяется с сетью через муфту.

Разберем, как же подключить дюралайт к сети 220 В.

Помните, что непосредственно к розетке 220 В подключать нельзя. Необходимо использовать специальный выпрямитель (адаптер) или контроллер.

Чаще всего выпрямитель идет в комплекте к светодиодному шнуру. А контроллер для создания различных режимов мерцания покупается дополнительно.

Адаптер.

К электричеству дюралайт подключается через адаптер, который состоит из выпрямителя и специальной переходной муфты. К муфте присоединяется один конец шнура, а второй конец закрывают заглушкой. Друг с другом кабели скрепляются при помощи соединительных муфт. Такое простое соединение подходит только для фиксинга: одноцветного свечения без мигания.

Соединительные муфты для отрезков круглого и плоского дюралайта.

Адаптер представляет собой диодный мост. Он преобразует переменное сетевое электрическое напряжение частотой 50 Гц в пульсирующее напряжение частотой 100 Гц. Именно поэтому светодиодный кабель нельзя использовать в качестве осветительного прибора. Длина дюралайта, которую можно подключить через адаптер зависит от его мощности. Большинство выпрямителей рассчитаны на длину от 50 до 100 метров.

Для создания мерцания дюралайт подключают через контроллер. Они различаются по количеству каналов и мощности. Количество каналов должно совпадать с количеством жил в кабеле. Для объединения отрезков шнура используют специальные штырьковые коннекторы.

Контроллеры для дюралайта.

Для безопасного монтажа придерживайтесь следующих советов:

1. Перед началом работы убедитесь, что кабель сухой. Подключите его целиком к сети через адаптер и проверьте, работает ли он.

2. Разрезайте светодиодный кабель только при отключенном питании по специальным меткам.

3. Убедитесь, что адаптеры, контроллеры и коннекторы подходят к светодиодному кабелю по мощности и количеству жил.

4. Места соединений (вместе с муфтами и коннекторами) стоит залить герметиком и надеть на стык термоусадочную трубку. Для уличной эксплуатации этот пункт обязателен! Также герметизируйте конец дюралайта заглушкой.

5. Исключите механическую нагрузку на места соединений.

6. Желательно поместить световую конструкцию подальше от детей и животных.

7. Не накрывайте конструкцию металлическими предметами. Обеспечьте хороший теплообмен.

Недостатки светодиодного дюралайта

• возможность травмы при несоблюдении техники безопасности из-за работы с высоким напряжением;
• распространенность подделок; Светодиодное освещение в наше время довольно популярно, поэтому среди массы товаров можно ухватить подделку, которая в скором времени выйдет из строя. От некачественных продуктов часто избавляются путем урезания цен или распродаж, поэтому будьте внимательнее, придя в следующий раз в магазин.
• необходимость докупать переходники и контроллеры. Для полного функционирования одного дюралайта не хватит, нужны дополнительные приборы, что существенно увеличит итоговую стоимость диодной конструкции.
• определенная кратность; Мы уже знаем, что устройство можно разрезать в определенных местах. Причиной этого правила стали не вредность производителей и желание доставить нам неудобства, а особенности контактных схем.

Заключение

Подключение светодиодного дюралайта может показаться сложным только на первый взгляд. На деле достаточно придерживаться несложной инструкции, чтобы создать отличную подсветку. Главное при работе с этим светодиодным шнуром быть аккуратным.

Секреты выбора галогенных светильников для кухни

Дюралайт представляет собой сборки ламп накаливания или диодов в линейках на гибкой плате, они объединяются в длинные шнуры, где каждый магазин ламп подключаются параллельно к единой шине питания.

Основные технические харакетристики:

• Степень защиты – IP44;
• Ресурс работы – 25000 часов для ламп накаливания. 100 000 часов для светодиодов;
• Сечение — круглое, прямоугольное от 5 мм;
• Материал изоляции – ПВХ;
• Устойчив к вибрациям и воздействию ультрафиолета;
• Потребляемая мощность в среднем 15-25 Вт на один погонный метр.

Все дюралайты подразделяются на два основных типа: фиксинги и чейзинги.

Фиксинг – это дюралайт, в котором все лампы питаются от единой шины питания, и у всего шнура имеется только два вывода питания, в которых один провод – это нейтраль, а второй – непосредственно канал питания. Естественно, загораются все элементы одновременно, и нет возможности контролировать их по отдельности. Единственная возможность управления – это контроль яркости при использовании соответствующего контроллера.

Чейзинг – более массивный вариант дюралайта, в котором даже элементы одной цельной группы подключаются к одной нормали и нескольким каналам в определенном чередовании. Питание подается через несколько выводов, где один это нормаль, а все остальные это каналы.

Обычно такие световые шнуры несколько шире, чем фиксинги и, соответственно, требуют большего пространства в нишах для установки.

На рынке есть еще один примечательный продукт – гибкий неон, о котором можно прочесть . Однако в отличие от дюралайта он не способен выдать достаточную для подсветки интенсивность света, зато светится полностью равномерно. Гибкий неон способен только обозначить контуры объекта, и хорошо виден только в условии плохой освещенности или в темноте. Дюралайт выдает мощный световой поток, притом и с , и со светодиодами, и может играть роль осветительного прибора. Его свечение будет хорошо различимо и днем и ночью

Так что выбор того или иного светящегося шнура, важно точно обрисовать требования к изделию в зависимости от места установки и желаемого эффекта
