Защита от КЗ
Короткое замыкание – это всегда катастрофа, и чтобы этого не случилось во время зарядки батареи (например, по причине падения на батарею металлического предмета или из-за скачка напряжения в сети), ЗУ оснащают и этой функцией.
Такая защита реализуется с использованием схемы, мгновенно размыкающей цепь заряда при возникновении признаков короткого замыкания. Физически это либо реле, либо автоматические выключатели (аналогичные тем, что стоят на домашнем электрощитке). Поскольку реле характеризуются запаздыванием со срабатыванием, предпочтительнее выбирать схемы с автовыключателем.
О тиристорном выпрямлении
Область применения управляемых тиристорных выпрямителей ограничена из-за создаваемых ими больших коммутационных помех на выпрямленном напряжении. Но в ЗУ эти помехи не помеха, АКБ погасит. Зато по прочим свойствам тиристорные выпрямители для заряда АКБ не просто подходят, но подходят идеально.
Дело в том, что после тиристорного выпрямления без сглаживания зарядный ток на АКБ подается короткими импульсами с обрезанным фронтом увеличенной (но не чрезмерно) амплитуды. Как следствие, зарядка для авто аккумулятора с тиристорным выпрямителем дает десульфатирующий эффект без каких-либо дополнительных премудростей
И, что тоже важно, вероятность ухода АКБ в саморазогрев при заряде от тиристорного ЗУ на порядок меньше: ненужная электрохимия успевает рассосаться в промежутках между импульсами. Еще плюс такой же, как у диодов Шоттки: радиатор для пары тиристоров нужен той же площади, что для сборки Шоттки

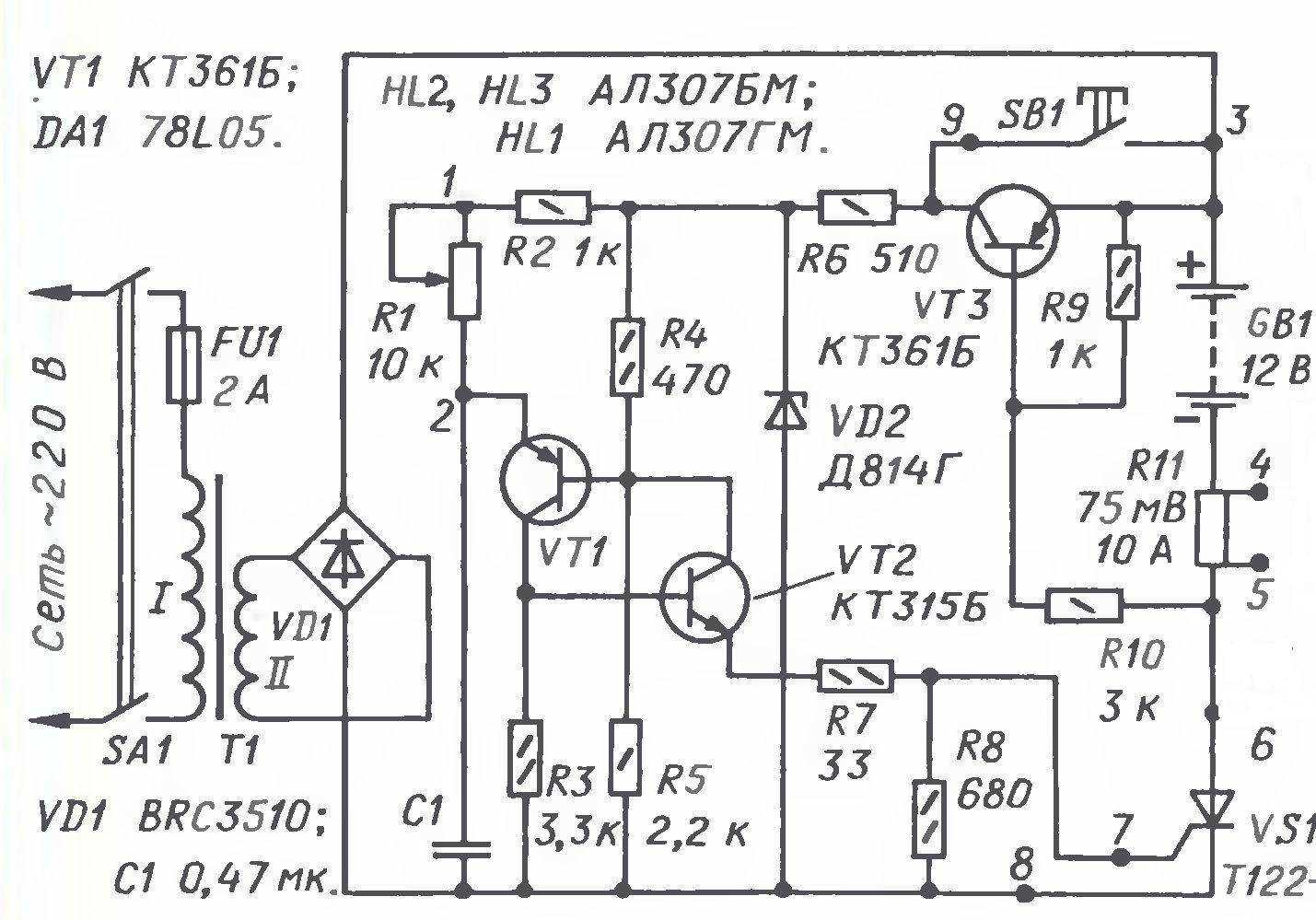

Простоты ради тиристорные ЗУ часто строят по схеме однополупериодного выпрямления, см. рис.:
Тиристорные зарядные устройства для автоаккумуляторов с однополупериодным выпрямлением
Нижняя схема самая дешевая, т.к. для управления силовым тиристором вместо маломощного тиристора используется его аналог на транзисторах, он вдвое-втрое дешевле. Схема справа вверху самая дорогая из-за совсем недешевого промышленного тиристора Т122-25, к которому нужен еще и антишумовой фильтр C1T1C2. В остальном эти ЗУ равноценны.
Недостаток у однополупериодных тиристорных ЗУ один, но фатальный – то самое однополупериодное выпрямление. Половина первичных полуволн тока пропадает. Чтобы не затягивать заряд вдвое, приходится соотв. увеличивать амплитуду зарядного импульса. Она выходит за допустимые пределы, и преимущества тиристорного выпрямления сводятся на нет. Наоборот, однополупериодное тиристорное ЗУ опаснее для АКБ, чем диодное.

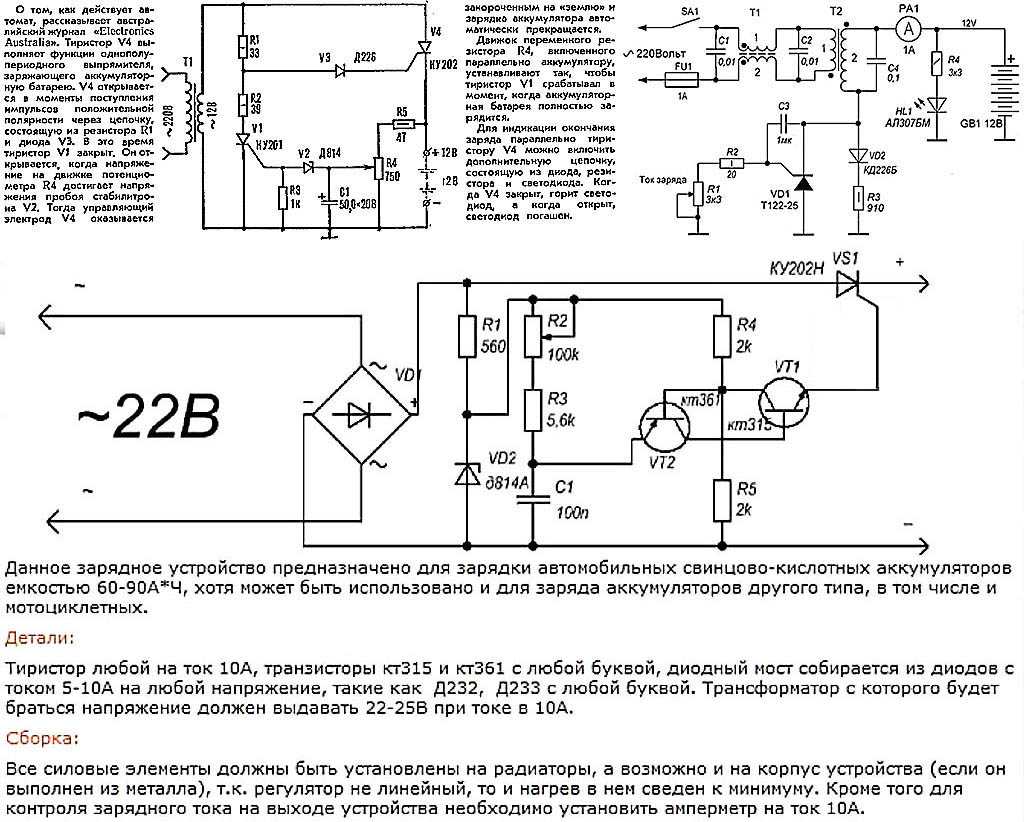

Схемы ЗУ для автоаккумуляторов с двухполупериодным тиристорным выпрямлением сохраняют все его достоинства и лишены указанного выше недостатка. Но подход к построению тиристорного выпрямителя нужен соответственный. Напр., схема слева на рис. – типично любительская. Выпрямитель сделан аналогично диодному мосту, что вдвое увеличивает падение напряжения на нем и требует пары совсем ненужных довольно дорогих компонент. Коммутационные помехи от такого ЗУ сильные, и нужно мотать нетиповой трансформатор.

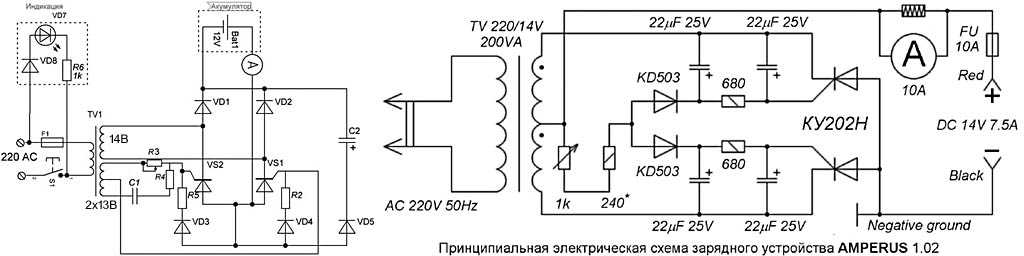

Схемы тиристорных зарядных устройств для автоаккумуляторов с двухполупериодным выпрямлением
Близка к оптимальной для тиристорных схема известной автозарядки Amperus, справа на рис. Ее авторы позаботились и о хорошей антишумовой развязке цепей управления, что позволяет использовать Amperus в квартире. Единственный небольшой недостаток – ток и напряжение заряда взаимозависимы, т.к. выставляются совместно резистором на 1 кОм. Поэтому использовать Amperus желательно с УЗ (см. выше).
Описание и принцип работы пуско-зарядного устройства
Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.
Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:
В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:
Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.
Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.
Расчёт обмоток трансформатора
Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.
Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.
Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.
Расчёт выпрямителя
Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:
- Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
- Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
- Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
- Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
- Выключатель. Должен держать ток от 6 А.
Подбор сечения проводов
Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).
САМОДЕЛЬНОЕ ЗАРЯДНОЕ ДЛЯ АВТОМОБИЛЯ
В прошлом году мы рассматривали довольно хороший набор для самостоятельной сборки зарядного устройства к автомобильным, и не только, АКБ. Напомню, что в нём есть функция кнопочного выставления тока заряда и времени, а также предельного напряжения. Более подробно читайте здесь. В общем вполне достойная основа для универсальной зарядки на ток 0,1-10 ампер. И когда потребовалось собрать ЗУ к автомобилю друга — сразу приобрёл эту вещь.
Готовая и настроенная плата на базе микроконтроллера PIC и цифрового светодиодного индикатора, требует от вас двух вещей — соответствующий трансформатор на 20 В 10 А и корпус. Качественный и удобный корпус. И то, и другое нашлось легко. Трансформатор применил всем известный ТС-180-2, а корпус нашёл заводской, от чего-то непонятного, но по размерам отлично подходящего — ещё и с удобной ручкой для переноски будущего зарядного.
Состояние было не очень, так что пришлось раскошелиться ещё на одну вещь — баллончик чёрной автомобильной краски. Зачистил коробку наждачкой, обезжирил — и на улицу.
Покрасилось неплохо, по крайней мере по сравнению с тем, что раньше было… Сделаем вид что не заметили потёки

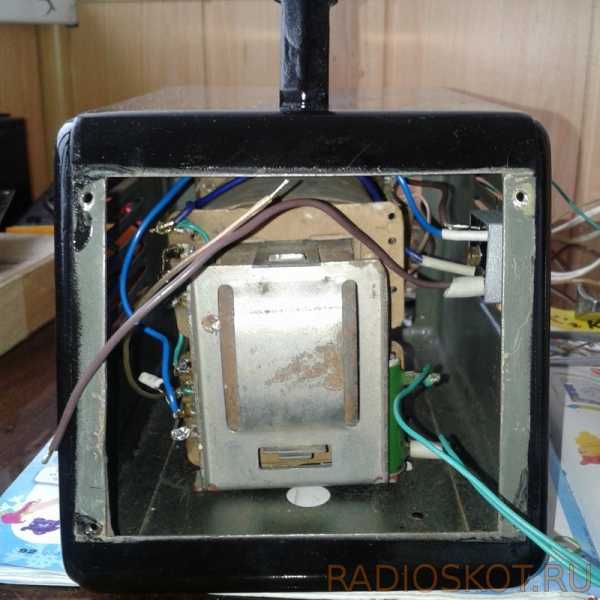

Так, теперь переходим к самому приятному — раскочегариваем паяльник Чтоб не перематывать трансформатор (а делать это думаю многим не хочется), поступил просто — накальную обмотку на 6,3 В 10 А разделил пополам, так как она образуется сдвоенным проводом на 2 мм. Теперь получилось 12,6 В 4,7 А. А где взять ещё 6 вольт? Из оставшихся накальных обмоток на 1,5 и 0,3 ампера, сложенных параллельно.
Конечно с таким трансформатором положенных по паспорту 10 А никак не получить, но для обычных автомобильных аккумуляторов это и не требуется. При стандартной ёмкости 50-60 А/ч, зарядный ток ставят на уровне 5 А. И учитывая запас по мощности, который у советских трансформаторов солидный, измеренный ток составил почти 5 ампер при 18-ти вольтах. Пойдёт.

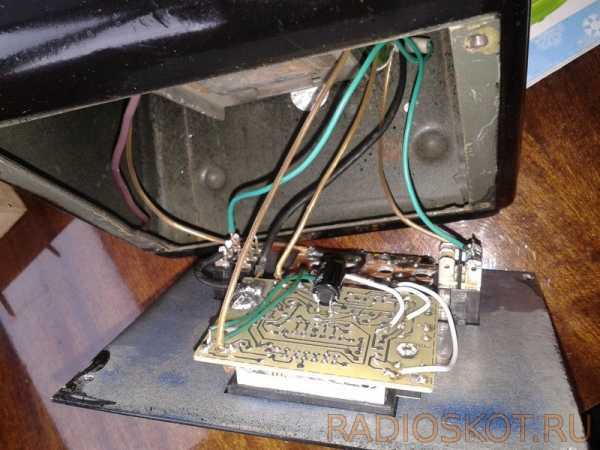

Теперь дело техники — соединить между собой печатную плату, симистор, диодный мост и всякие кнопки-гнёзда. Диод крепим к металлу, как на радиатор. С симистором этот фокус не пройдёт — масса не на аноде, придётся ставить прокладку.
Ещё одна полезная особенность данной зарядки — возможность измерения напряжения на аккумуляторе НЕ заряжая его. А почему бы тогда не добавить маленькую модернизацию?
Поставил тумблер подключающий к АКБ мощный резистор 4 Ом 20 ватт. И теперь батарее можно устроить своеобразный тест-разряд током до 4-х ампер. В процессе которого понаблюдать за скоростью падения напряжения. Только не долго — резистор греется не слабо.
Окончательно собираем в корпус, закручиваем винты крышек, включаем в сеть 220 В, и радуемся результату. На тестовом свинцовом аккумуляторе всё работало как положено.
Форум по ЗУ
Обсудить статью САМОДЕЛЬНОЕ ЗАРЯДНОЕ ДЛЯ АВТОМОБИЛЯ
Схема зарядного устройства на конденсаторах без автоматического отключения
Для тех, кто не имеет достаточного опыта по сборке электронных схем или не нуждается в автоматическом отключении ЗУ по окончании зарядки аккумулятора, предлагаю упрощенней вариант схемы устройства для зарядки кислотных автомобильных аккумуляторов. Отличительная особенность схемы в ее простоте для повторения, надежности, высоком КПД и стабильным током заряда, наличие защиты от неправильного подключения аккумулятора, автоматическое продолжение зарядки в случае пропадания питающего напряжения.
Принцип стабилизации зарядного тока остался неизменным и обеспечивается включением последовательно с сетевым трансформатором блока конденсаторов С1-С6. Для защиты от перенапряжения на входной обмотке и конденсаторах используется одна из пар нормально разомкнутых контактов реле Р1.
Когда аккумулятор не подключен, контакты реле Р1 К1.1 и К1.2 разомкнуты и даже если зарядное устройство подключено к питающей сети ток не поступает на схему. Тоже самое происходит, если подключить ошибочно аккумулятор по полярности. При правильном подключении аккумулятора ток с него поступает через диод VD8 на обмотку реле Р1, реле срабатывает и замыкаются его контакты К1.1 и К1.2. Через замкнутые контакты К1.1 сетевое напряжение поступает на зарядное устройство, а через К1.2 на аккумулятор поступает зарядный ток.
На первый взгляд кажется, что контакты реле К1.2 не нужны, но если их не будет, то при ошибочном подключении аккумулятора, ток потечет с плюсового вывода аккумулятора через минусовую клемму ЗУ, далее через диодный мост и далее непосредственно на минусовой вывод аккумулятора и диоды моста ЗУ выйдут из строя.
Предложенная простая схема для зарядки аккумуляторов легко адаптируется для зарядки аккумуляторов на напряжение 6 В или 24 В. Достаточно заменить реле Р1 на соответствующее напряжение. Для зарядки 24 вольтовых аккумуляторов необходимо обеспечить выходное напряжение с вторичной обмотки трансформатора Т1 не менее 36 В.
При желании схему простого зарядного устройства можно дополнить прибором индикации зарядного тока и напряжения, включив его как в схеме автоматического зарядного устройства.
Зарядка постоянным напряжением
Метод, основанный на поддержании постоянным подаваемого на аккумулятор напряжения, – антипод предыдущего. Другими словами, по мере зарядки изменяться будет сила тока, причём не увеличиваться, а уменьшаться. Большинство современных ЗУ, работающих по этому принципу, снабжено функцией, ограничивающей верхнюю границу тока зарядки значениями на уровне 20-25 А – при больших токах существует риск разрушения как пластин АКБ, так и самого зарядного устройства.
Если вы хотите, чтобы при зарядке напряжение на клеммах батареи постепенно поднималось до значений, заданных вами, вам нужно подобрать зарядное устройство аккумулятора именного этого типа. По мере роста напряжения ток будет уменьшаться по экспоненте практически до нуля.
Таким образом, если вы хотите гарантированно зарядить батарею за сутки, необходимо подавать 16,2-16,4 В.
Но для некоторых современных необслуживаемых АКБ существует ограничение по номиналу подаваемого напряжения – обычно это 14,4 В, и тогда процесс зарядки может продолжаться больше суток.
Параметры устройства
Всем известно, что вся электроника автомобиля питается от 12в. При этом устройство для зарядки должно выдавать ток в 10% от номинальной емкости. Без этого ЗУ тоже будет работать, но намного медленнее.
Чтобы добиться этих параметров, понадобится:
- Трансформатор с 2 обмотками. Здесь работает правило «чем больше витков – тем лучше». Если обмоток больше, то не страшно. Просто они не будут задействованы. По сути подойдет любой импульсный трансформатор.
- Из розетки идет переменное питание. Зарядное устройство для автомобильного аккумулятора, сделанное своими руками, должно выдавать постоянное. На этот случай понадобится выпрямитель.
- Тестер. Мультиметр необходим для того, чтобы определить выходное напряжение. Оно должно быть ровно 12 вольт.
- Сделать зарядное устройство для аккумулятора невозможно без управления автоматикой. В противном случае аккумулятор может взорваться. Поэтому необходимо реле контроля напряжения.
- Понадобится регулировка тока. С этим справится переменный резистор. Желательно взять многооборотистый регулятор тока, чтобы подстройка была плавной.
Этого достаточно, чтобы собрать простое зарядное устройство.
Конструкция автоматического зарядного устройства
Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.
Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.
Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.
К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.
На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут также установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.
Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на незакрепленную планку из фольгированного стеклотекстолита.
На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.
Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

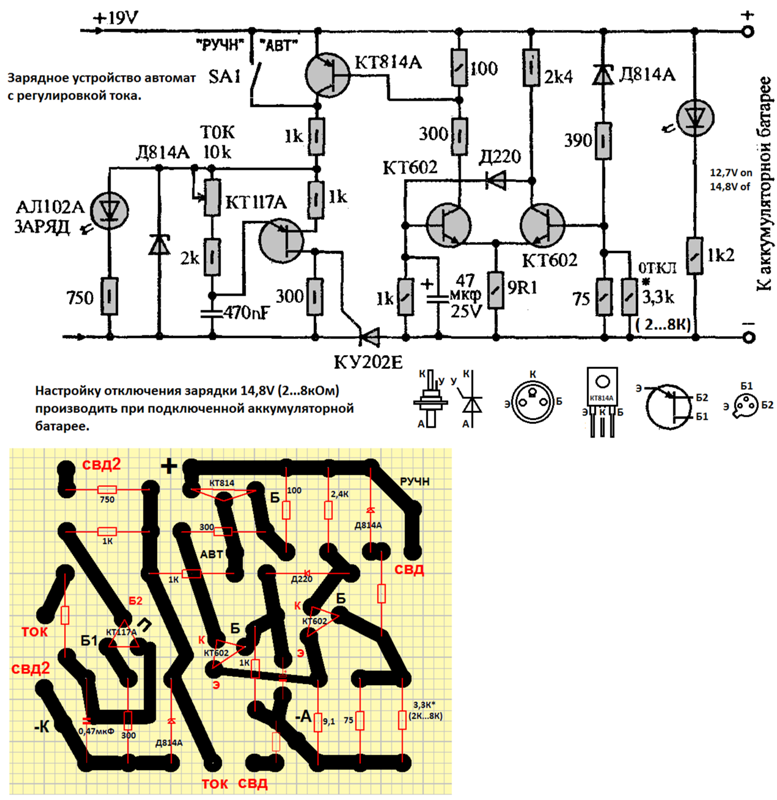

Печатная плата блока автоматики зарядного устройства
Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.
На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.
На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.
Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.
А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.
Шкала вольтметра и амперметра зарядного устройства
Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.
Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.
Провода для подключения АЗУ к клеммам аккумулятора и сети
На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.
К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.
Процесс зарядки аккумулятора
Как уже говорилось, основной параметр при зарядке аккумулятора – это зарядный ток. Оптимальным считается значение, численно равное 10% от номинальной емкости батареи. Например, аккумулятор с емкостью 65 А*ч заряжается током в 6,5 А.
Наиболее точно устанавливать зарядный ток нужно для гелевых аккумуляторов, особенно небольшой емкости: в отличие от обычных аккумуляторов свинцово-кислотного типа они крайне чувствительны к перезаряду.
Поэтому включение в состав самодельного зарядного устройства амперметра крайне полезно для контроля процесса зарядки и состояния аккумулятора. По мере набора заряда ток будет постепенно уменьшаться.
Ограничение тока ЗУ необходимо при зарядке сильно разряженного, но исправного аккумулятора: он способен принимать очень большие токи, что может вызвать как неисправность зарядного устройства, так и взрыв аккумулятора вследствие «вскипания» электролита.
Отдельно стоит упомянуть случай зарядки аккумулятора, достаточно долго пробывшего в разряженном состоянии: обычные автоматические зарядные устройства зачастую оказываются неспособны зарядить такие аккумуляторы, так как они практически не принимают зарядный ток. Оживить аккумулятор при этом сможет простейшее ЗУ из бытовой лампочки и диода: последовательность импульсов высокого напряжения, создаваемая им, способна быстро восстановить способность аккумуляторной батареи принимать заряд.
Перед постановкой аккумулятора на заряд выверните пробки для обеспечения свободного выхода образующегося в процессе водорода. На необслуживаемых аккумуляторах, где такая возможность отсутствует, убедитесь в том, что вентиляционный канал не засорен.
Контроль степени заряженности аккумулятора удобнее всего осуществлять по амперметру. Если же у Вас нет такой возможности, приблизительное время зарядки можно оценить как отношение емкости батареи к зарядному току: полностью разряженный аккумулятор с емкостью 40 А*ч током в 4 А придется заряжать примерно 10 часов.
Принцип работы
Аккумуляторная батарея автомобиля требуется зарядка при снижении напряжения на контактах ниже отметки в 11,2 В. Хотя даже в такой ситуации двигатель может быть запущен, в случае продолжительного простоя автотранспортного средства в АКБ начинают протекать реакции сульфатации пластин, что неизбежно приведет к падению емкости батареи.
Именно поэтому в зимнее время года настоятельно рекомендуется в гараже или на стоянках подзаряжать АКБ и отслеживать напряжение на ее клеммах.
Аккумуляторная батарея заряжается под воздействием импульсного либо постоянного тока. Во втором случае сила тока должна быть равна 0,1 от емкости батареи. Например, при емкости АКБ в 55 А/ч, то сила зарядного тока должна соответствовать 5,5 А. Если этот параметр будет ниже, то предотвратить активацию процессов сульфатации не удастся .
Также следует помнить, что существует достаточно надежный способ десульфатации. Для этого необходимо предварительно разрядить батарею до 3−5 вольт с помощью высоких токов небольшой длительности, например, включая стартер. После этого следует провести полную зарядку аккумулятора током в 1 А. Эту процедуру необходимо повторять от 7 до 10 раз.

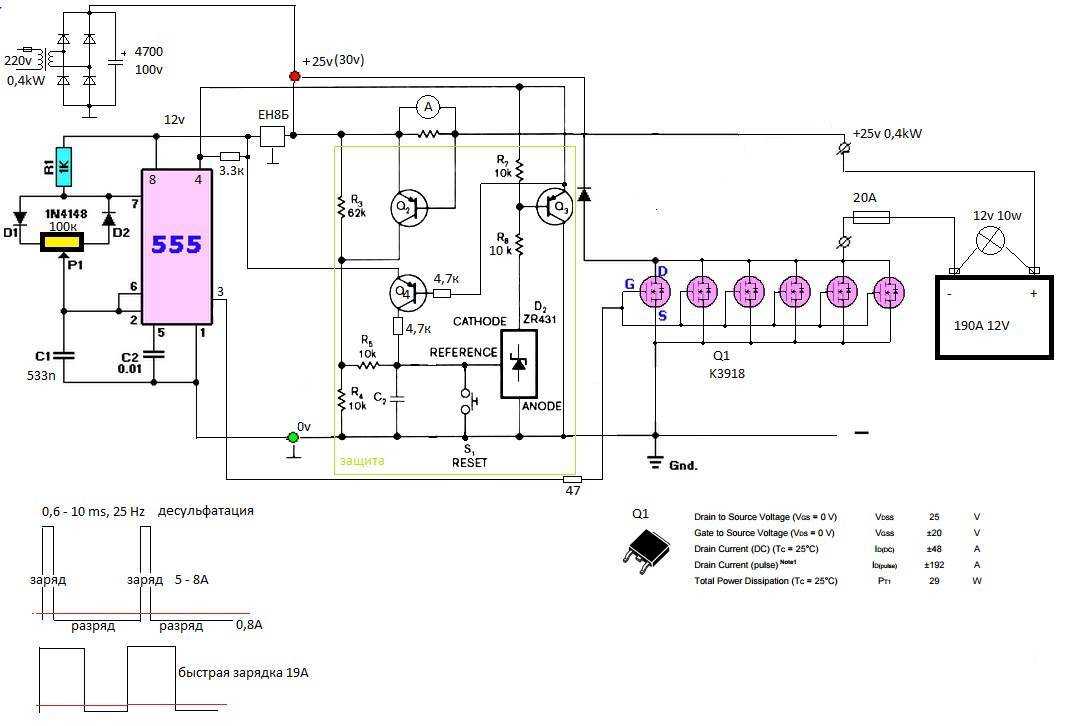

Аналогичный принцип работы имеют специальные десульфатирующие зарядные устройства. На протяжении нескольких миллисекунд на клеммы батареи подается импульсный ток с обратной полярностью, а затем более длительный импульс прямой полярности.
Также следует помнить, что во время зарядки АКБ нельзя допускать достижения ею максимального заряда. Это может привести к увеличению концентрации и плотности раствора электролита, что произведет разрушающее воздействие на пластины. В заводских ЗУ для предотвращения этого явления используется электронная система контроля и автоматического отключения.
На современной базе
Очень хорошее простое и недорогое зарядное устройство для аккумулятора автомобиля может быть построено на основе универсального преобразователя DC/DC TC43200; он представляет собой импульсный тиристорный преобразователь напряжения с раздельными независимыми регулировками ограничения по току и величине стабилизированного выходного напряжения, слева на рис. TC43200 можно купить на том же Али Экспресс, а по расходам сравнительно со схемами на россыпи – отдельных дискретных компонентах, и радиаторами к ним, для ЗУ на TC43200 там же можно приобрести универсальный указатель тока/напряжения (в центре) и не требующий радиатора диодный мост на 10 А, напр. KBPC5010. Все вместе выйдет дешевле.

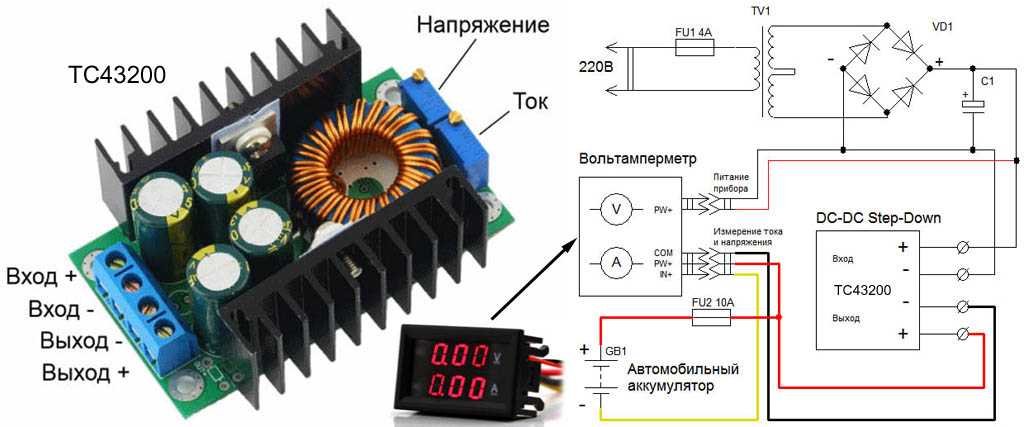

Простое недорогое зарядное устройство для аккумулятора автомобиля на преобразователе напряжения TC43200

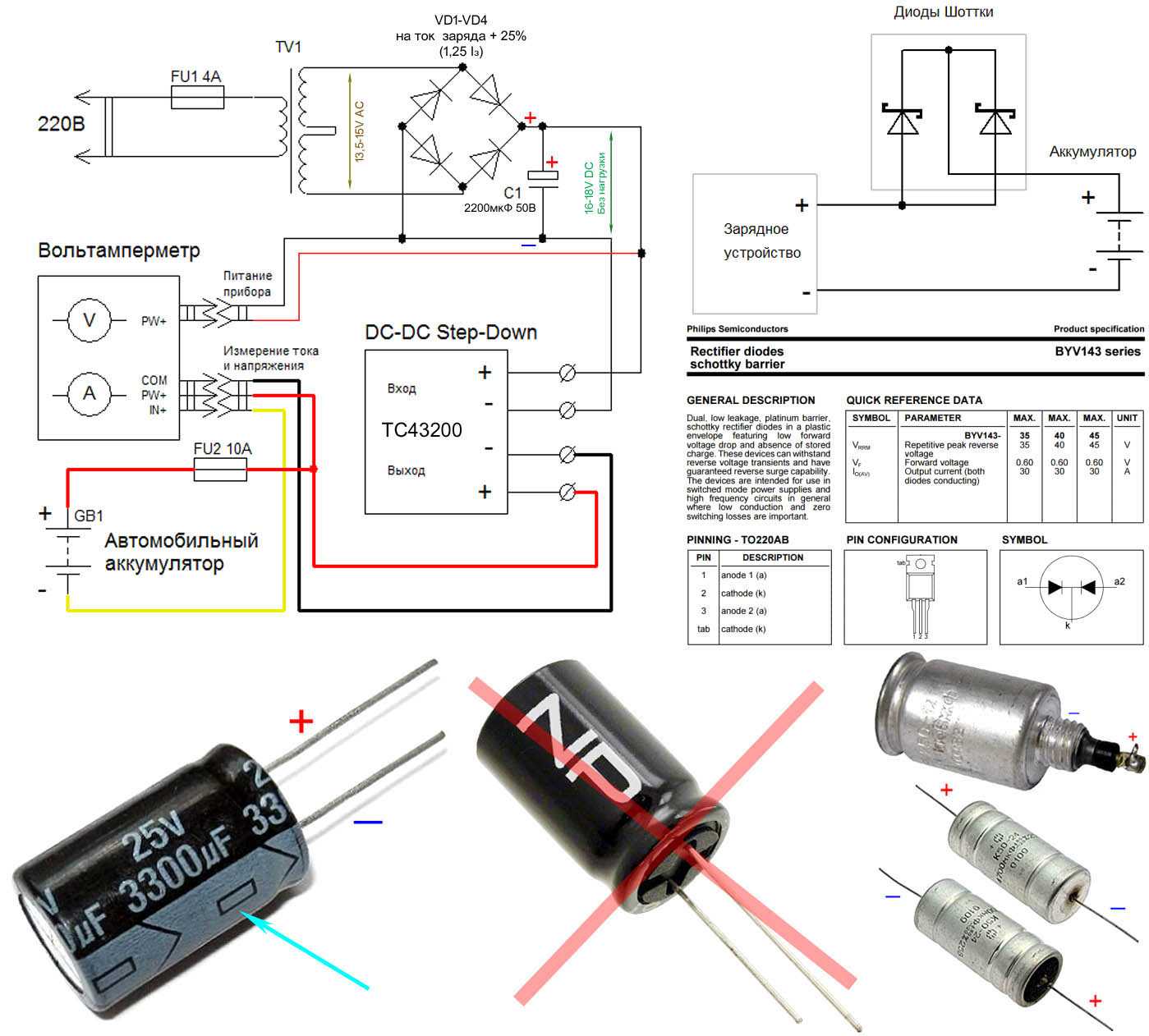

Схема ЗУ АКБ на TC43200 дана справа. Входное напряжение – от 18 В; емкость C1 достаточна 220 мкФ. Налаживание предельно простое:
- Включаем ЗУ без нагрузки;
- Регулятором напряжения выставляем 5 В на выходе;
- Замыкаем выход накоротко;
- Регулятором тока выставляем нужный ток заряда, до 10 А;
- Раскорачиваем выход (нагрузка не нужна);
- Регулятором напряжения устанавливаем на нем 14,4 В или 15,6 В для использования со схемой защиты.
Недостатки TC43200 невелики и легко устранимы – радиаторы маловаты, а встроенной аварийной защиты нет. Длительной работы в режиме КЗ TC43200 не выдержит и АКБ от вскипания не спасет. Поэтому ЗУ на TC43200 требуется отдельное защитное устройство наподобие описанного выше.
***
2012-2020 Вопрос-Ремонт.ру
cope itemtype=»https://schema.org/Article» data-nonce=»fd77bd4bf7″>
(7 оценок, среднее: 3,71 из 5)
cope itemtype=»https://schema.org/Organization»>
Окончание зарядки, установка АКБ на автомобиль
По окончании зарядки отсоедините зарядные провода, закрутите крышечки на баночках и протрите АКБ содовым раствором снова. При зарядке капельки электролита испаряются из баночек и оседают на корпусе. Если не убрать электролит с поверхности, может произойти утечка тока по корпусу и аккумулятор быстро разрядится. Эта проблема очень распространенная, так как 80 % автолюбителей этого попросту не знают. Электролит на корпусе особо не видно, он лежит тонкой плёнкой, но этого достаточно чтобы ток проходил по корпусу устройства.
При подключении обратите внимание на состояние клемм и их плотное прижатие к клеммам АКБ. Они не должны быть окисленными и должны плотно прилегать
Схема зарядки ВАЗ с инжекторными двигателями
Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.
