Драйвер светодиодов
Довольно часто для питания светодиодных источников света применяется именно эта микросхема для построения понижающего или повышающего преобразователя. Высокий КПД, низкое потребление и высокая стабильность выходного напряжения – вот основные преимущества схемной реализации. Есть много схем драйверов для светодиодов с различными особенностями.
Как один из многочисленных примеров практического применения можно рассмотреть следующую схему ниже.
Схема работает следующим образом:
При подаче управляющего сигнала внутренний триггер МС блокирован, а транзистор закрыт. И через диод протекает зарядный ток полевого транзистора. При снятии импульса управления триггер переходит во второе состояние и открывает транзистор, что приводит к разряду затвора VT2. Такое включение двух транзисторов обеспечивает быстрое включение и выключение VT1, что снижает вероятность нагрева из-за практически полного отсутствия переменной составляющей. Для расчета тока, протекающего через светодиоды, можно воспользоваться: I=1,25В/R2.
Драйвер светодиода на mc34063. Схема и описание
Данный драйвер светодиода на mc34063 предназначен для подключения от трех до девяти сверх ярких светодиодов. Схема собрана на основе DC — DC микросхемы преобразователя MC34063. Ток, протекающий через светодиоды можно установить в пределах 100…750 мА.
Нужно иметь в виду, что напряжение питания светодиодного фонаря не должно превышать напряжение питания используемых светодиодов. Обычно для этого используют специальный драйвер для светодиодов. Для достижения высокого КПД и уменьшения рассеиваемой мощности, в схеме фонаря применен силовой ключ — n-канальный MOSFET транзистор, имеющий низкое сопротивление в открытом режиме.
Описание работы преобразователя для питания светодиодов
Чтобы обеспечить правильную форму сигнала для управления силовым транзистором, в схему включены элементы его управления: транзистор VT1, сопротивление R1 и диод VD1.
В момент возникновения управляющего сигнала VT1 закрыт, а через диод VD1 происходит заряд затвора MOSFET транзистора. По завершению импульса, через открытый транзистор VT1 происходит разряд затвора VT2. Такой режим работы обеспечивает мгновенное открытие и закрытие VT2, и тем самым минимизируется выделение тепла на нем, способствуя повышению КПД преобразователя.
Необходимый ток, протекающий через светодиоды, можно получить путем подбора сопротивления резистора R2.
Если необходимо не просто запитать светодиод, но и регулировать яркость его свечения, то это можно сделать используя регулируемый стабилизатор напряжения LM2941. В статье диммер для светодиодной лампы подробно все описано.
Детали преобразователя светодиодного фонаря
Транзисторы VT1 — BC858, КТ361; VT2 — FQB60N03L, IPP10N03L, IPB10N03L. Индуктивность L1 на 20мкГн и ток 1…2А. Напряжение питания (min и max) выбрано в соответствии с параметрами VT2.Диод VD1 шотки 1N5819 или любой другой. Диод VD2 — S10S40C. DD11 — MC34063, AP34063, KS34063 и др. Если в схеме будут использованы диоды бывшие в употреблении, то необходимо эти диоды проверить мультиметром.
Datasheets
Datasheet
PDF, 1.2 Мб
Выписка из документа
MC34063A, MC33063A, SC34063A, SC33063A, NCV33063A 1.5 A, Step-Up/Down/ Inverting Switching RegulatorsThe MC34063A Series is a monolithic control circuit containing the primary functions required for DC-to-DC converters. These devices consist of an internal temperature compensated reference, comparator, controlled duty cycle oscillator with an active current limit circuit, driver and high current output switch. This series was specifically designed to be incorporated in Step-Down and Step-Up and Voltage-Inverting applications with a minimum number of external components. Refer to Application Notes AN920A/D and AN954/D for additional design information.Features http://onsemi.com MARKING DIAGRAMS8 3×063 ALYWA G 8 1 SOIC-8 D SUFFIX CASE 751 1 8 Operation from 3.0 V to 40 V Input Low Standby Current Current Limiting Output Switch Current to 1.5 A Output Voltage Adjustable Frequency Operation to 100 kHz Precision 2% Reference Pb-Free Packages are Available8 1 Drive 8 Collector S Q 7 R 100 Ipk Oscillator CT 6 VCC Comparator + Comparator 5 Inverting Input (Bottom View) This device contains 79 active transistors. 1.25 V Reference Regulator 4 GND 3 1 Timing Capacitor x A L, WL Y, YY W, WW G or G Q2 Q1 2 Switch Emitter 1 Switch Collector 1 8 3x063V ALYWA G 3x063AP1 AWL YYWWG PDIP-8 P, P1 SUFFIX CASE 626 1 8 33063AVP AWL YYWWG 1 Ipk Sense DFN8 CASE 488AF 33063 ALYWA G = 3 or 4 = Assembly Location = Wafer Lot = Year = Work Week = Pb-Free Package Figure 1. Representative Schematic Diagram ORDERING INFORMATIONSee detailed ordering and shipping information in the package dimensions section on page 12 of this data sheet. Semiconductor Components Industries, LLC, 2010 August, 2010 -Rev. 23 1 Publication Order Number: MC34063A/D MC34063A, MC33063A, SC34063A, SC33063A, NCV33063A Switch Collector Switch Emitter Timing Capacitor GND 2 3 4 (Top View) 7 6 5 Ipk Sense VCC Comparator Inverting Input Switch Emitter Timing Capacitor GND EP Flag (Top View) Figure 2. Pin Connections MAXIMUM RATINGSRating Power Supply Voltage Comparator Input Voltage Range Switch Collector Voltage Switch Emitter Voltage (VPin 1 = 40 V) Switch Collector to Emitter Voltage Driver Collector Voltage Driver Collector Current (Note 1) Switch Current Power Dissipation and Thermal Characteristics Plastic Package, P, P1 Suffix TA = 25°C Thermal Resistance SOIC Package, D Suffix TA = 25°C Thermal Resistance DFN Package TA = 25°C Thermal Resistance Operating Junction Temperature Operating Ambient Temperature Range MC34063A, SC34063A MC33063AV, NCV33063A MC33063A, SC33063A Storage Temperature Range Tstg P …
Sample &Buy ProductFolder Support &Community Tools &Software TechnicalDocuments MC33063A, MC34063ASLLS636N – DECEMBER 2004 – REVISED JANUARY 2015 MC3x063A 1.5-A Peak Boost/Buck/Inverting Switching Regulators1 Features 3 Description The MC33063A and MC34063A devices are easy-touse ICs containing all the primary circuitry needed forbuilding simple DC-DC converters. These devicesprimarily consist of an internal temperaturecompensated reference, a comparator, an oscillator,a PWM controller with active current limiting, a driver,and a high-current output switch. Thus, the devicesrequire minimal external components to buildconverters in the boost, buck, and invertingtopologies. 1 Wide Input Voltage Range: 3 V to 40 VHigh Output Switch Current: Up to 1.5 AAdjustable Output VoltageOscillator Frequency Up to 100 kHzPrecision Internal Reference: 2%Short-Circuit Current LimitingLow Standby Current 2 Applications The MC33063A device is characterized for operationfrom –40В°C to 85В°C, while the MC34063A device ischaracterized for operation from 0В°C to 70В°C. Blood Gas Analyzers: Portable …
Alex_EXE
Внимание! Статья отправлена на доработку. Очень часто встаёт вопрос о том, как получить требуемое для схемы питание напряжение, имея источник с отличным от требуемого напряжения. Такие задачи делятся на две: когда: нужно уменьшить или увеличить напряжение до заданного
В этой статье будет рассмотрен первый вариант
Такие задачи делятся на две: когда: нужно уменьшить или увеличить напряжение до заданного. В этой статье будет рассмотрен первый вариант
Очень часто встаёт вопрос о том, как получить требуемое для схемы питание напряжение, имея источник с отличным от требуемого напряжения. Такие задачи делятся на две: когда: нужно уменьшить или увеличить напряжение до заданного. В этой статье будет рассмотрен первый вариант.
Как правило, можно применить линейный стабилизатор, но у него будут большие потери по мощности, т.к. разность в напряжениях он будет преобразовывать в тепло. Здесь на помощь приходят импульсные преобразователи. Вашему вниманию предлагается простенький и компактный преобразователь на MC34063.
Вид преобразователя
Эта микросхема очень универсальна, на ней можно реализовывать понижающие, повышающие и инвертирующие преобразователи с максимальным внутренним током до 1,5А. Но в статье рассмотрен только понижающий преобразователь, остальные будут рассмотрены позже.
Размеры получившегося преобразователя – 21х17х11 мм. Такие размеры получилось из-за использования совместно выводных и SMD деталей. Преобразователь содержит всего 9 деталей.

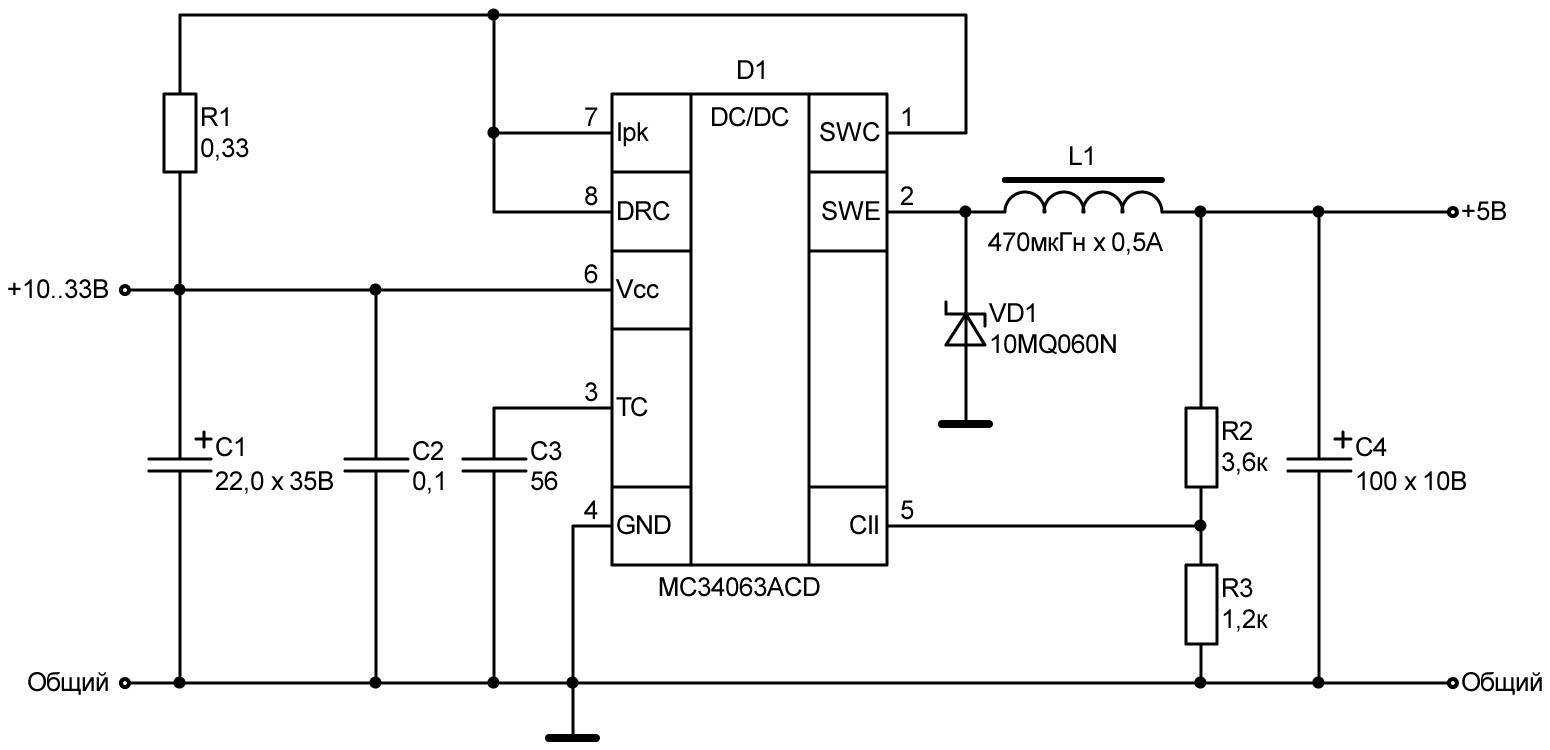

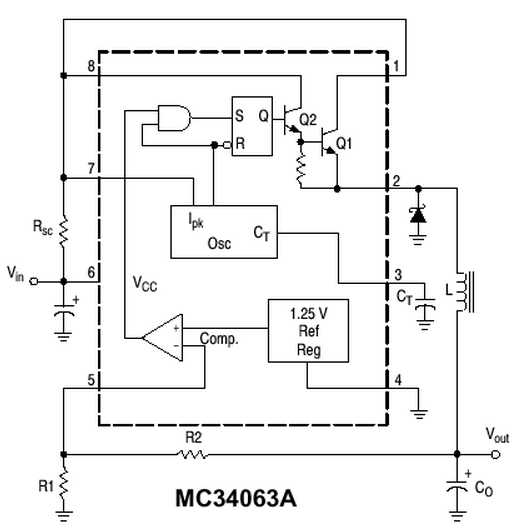

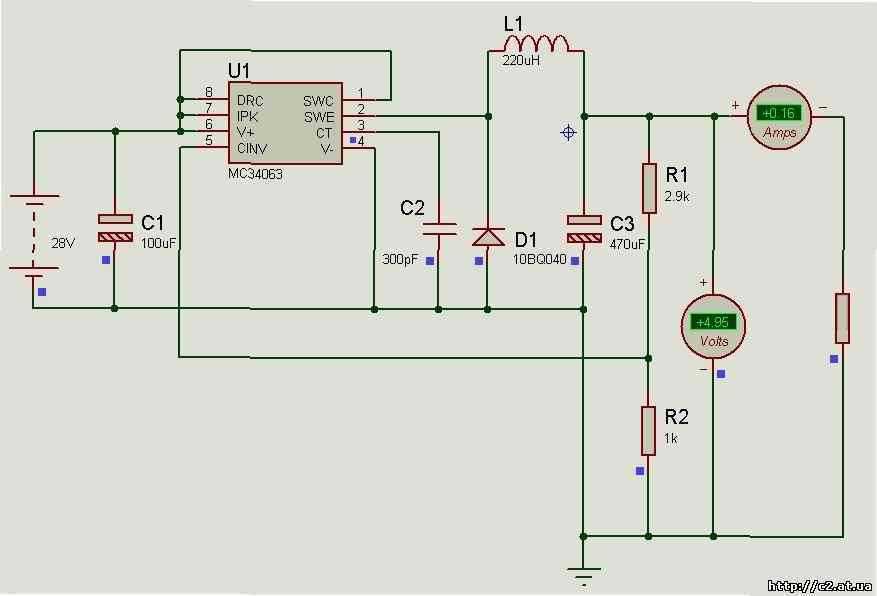

Схема
Детали в схеме рассчитаны на 5В с ограничение тока 500мА, с пульсацией 43кГц и 3мВ. Входное напряжение может быть от 7 до 40 вольт.
За выходное напряжение отвечают резисторный делитель на R2 и R3, если их заменить подстроечным резистором где-то на 10 кОм, то можно будет задавать требуемое выходное напряжение. За ограничение тока отвечает резистор R1. За частоту пульсаций отвечают конденсатор C1 и катушка L1, за уровень пульсаций конденсатор C3. Диод может быть заменён на 1N5818 или 1N5820. Для расчёта параметров схемы есть специальный калькулятор — https://www.nomad.ee/micros/mc34063a/index.shtml, где стоит только задать требуемые параметры, он так же может рассчитать схемы и параметры преобразователей нерассмотренных двух типов.
Вид сзади
Платы
Было изготовлено 2 печатные платы: слева – с делителем напряжения на делителе напряжения, выполненном на двух резисторов типоразмера 0805, справа с переменным резистором 3329H-682 6,8кОм. Микросхема MC34063 в корпусе DIP, под ней два чип танталовых конденсатора типоразмера – D. Конденсатор C1 –типоразмера 0805, диод выводной, резистор ограничения тока R1 – на пол вата, при малых токах, меньше 400 мА, можно поставить резистор меньшей мощности. Индуктивность CW68 22мкГн, 960мА.
Осциллограммы пульсаций, R огранич = 0,3 Ом
На этих осциллограммах показаны пульсации: слева – без нагрузки, справа – с нагрузкой в виде сотового телефона, ограничивающий резистор 0,3 Ом, снизу с той же нагрузкой, но ограничивающий резистор на 0,2 Ом.
Осциллограмма пульсации, R огранич = 0,2 Ом
Снятые характеристики (замерены не все параметры), при входном напряжении 8,2 В.
Применение
Этот адаптер был изготовлен для подзарядки сотового телефона и питания цифровых схем в походных условиях.
Схема с переменны резистором
В статье была приведена плата с переменным резистором в качестве делителя напряжения, размешаю к ней и соответствующею схему, отличие от первой схемы только в делителе.
Схема обновлена 15 марта 2011 года
LED Calc
LED Calc — это удобная программа для расчета резистора для светодиодов. В программе необходимо указать напряжение источника питания, напряжение и ток светодиода, а также указать тип соединения (параллельное / последовательное) и количество светодиодов. После нажатия на кнопку Рассчитать программа выведет точное значение сопротивления резистора, стандартное значение (из ряда E24), а также мощность резистора и общую мощность потребляемую схемой. Ниже представлен интерфейс программы. Следует помнить, что данный способ подключения подходит для маломощных (10-50 мА) светодиодов. В более мощных случаях становится заметным низкий КПД и ухудшаются стабилизационные возможности.
Электрические свойства светодиода
Вольтамперная характеристика светодиода – это крутая линия. То есть, если напряжение увеличится хотя бы немного, то ток резко возрастет, это повлечет за собой перегрев светодиода с последующим его перегоранием. Чтобы этого избежать, необходимо включить в цепь ограничительный резистор.
Но важно не забывать о максимально допустимом обратном напряжении светодиодов в 20 В. И в случае его подключения в сеть с обратной полярностью он получит амплитудное напряжение в 315 вольт, то есть в 1,41 раза больше, чем действующее
Дело в том, что ток в сети на 220 вольт переменный, и он изначально пойдет в одну сторону, а затем обратно
Дело в том, что ток в сети на 220 вольт переменный, и он изначально пойдет в одну сторону, а затем обратно.
Для того чтобы не дать току двигаться в противоположном направлении, схема включения светодиода должна быть следующей: в цепь включается диод. Он не пропустит обратное напряжение. При этом подключение обязательно должно быть параллельным.
Еще одна схема включения светодиода в сеть 220 вольт заключается в установке двух светодиодов встречно-параллельно.
Что касается питания от сети с гасящим резистором, то это не самый лучший вариант. Потому что резистор будет выделять сильную мощность. К примеру, если использовать резистор 24 кОм, то мощность рассеивания составит примерно 3 Вт. При включении последовательно диода мощность снизится вдвое. Обратное напряжение на диоде должно равняться 400 В. Когда включаются два встречных светодиода, можно поставить два двухваттных резистора. Их сопротивление должно быть в два раза меньше. Это возможно, когда в одном корпусе два кристалла разных цветов. Обычно один кристалл красный, другой зелёный.
В том случае, когда используется резистор 200 кОм, наличие защитного диода не требуется, так как ток на обратном ходу маленький и не будет вызывать разрушение кристалла. Эта схема включения светодиодов в сеть имеет один минус – маленькая яркость лампочки. Она может применяться, например, для подсветки комнатного выключателя.
Из-за того, что ток в сети переменный, это позволяет избежать лишних трат электричества на нагрев воздуха с помощью ограничительного резистора. С этой задачей справляется конденсатор. Ведь он пропускает переменный ток и при этом не нагревается.
Важно помнить, что через конденсатор должны проходить оба полупериода сети, для того чтобы он смог пропускать переменный ток. А так как светодиод проводит ток только в одну сторону, то необходимо поставить обычный диод (либо еще дополнительный светодиод) встречно-параллельно светодиоду
Тогда он и будет пропускать второй полупериод
Тогда он и будет пропускать второй полупериод.
Когда схема включения светодиода в сеть 220 вольт будет отключена, на конденсаторе останется напряжение. Иногда даже полное амплитудное в 315 В. Это грозит ударом тока. Чтобы этого избежать, нужно предусмотреть помимо конденсатора еще и разрядный резистор большого номинала, который в случае отсоединения от сети моментально разрядит конденсатор. Через этот резистор, при нормальной его работе, течет незначительный ток, не нагревающий его.
Для защиты от импульсного зарядного тока и в качестве предохранителя ставим низкоомный резистор. Конденсатор должен быть специальный, который рассчитан на цепь с переменным током не меньше 250 В, либо на 400 В.
Схема последовательного включения светодиодов предполагает установку лампочки из нескольких светодиодов, включенных последовательно. Для этого примера достаточно одного встречного диода.
Так как падение напряжения тока на резисторе будет меньше, то от источника питания нужно отнять суммарное падение напряжения на светодиодах.
Необходимо, чтобы устанавливаемый диод был рассчитан на ток, аналогичный току, проходящему через светодиоды, а обратное напряжение должно быть равно сумме напряжений на светодиодах. Лучше всего использовать чётное количество светодиодов и подключать их встречно-параллельно.
В одной цепочке может быть больше десяти светодиодов. Чтобы рассчитать конденсатор, нужно отнять от амплитудного напряжения сети 315 В сумму падения напряжения светодиодов. В результате узнаем число падения напряжения на конденсаторе.
Кто здесь главный?
Чтобы надежно и предсказуемо функционировать в общей группе, источники питания, как правило, должны специально проектироваться для параллельной работы. Необходимы синхронизация при запуске, координация цепей защиты от неисправностей и стабильность контура обратной связи.
Для группы источников питания, соединенных параллельно с целью увеличения полезного тока нагрузки, требуется использование таких методов управления петлей обратной связи, которые учитывают совместную работу источников. Распространенной стратегией является включение источников питания без внутренних усилителей сигналов ошибки, когда вместо этого все источники объединяются в группу с общим входом управления, подключенным к одному усилителю ошибки. Этот усилитель регулирует выходное напряжение системы, а затем его сигнал обратной связи распределяется между всеми источниками питания в системе.
Основным преимуществом этой популярной стратегии управления является отличная стабилизация выходного напряжения. Кроме того, ошибки распределения уходят на второй план перед производственным разбросом коэффициентов усиления широтно-импульсных модуляторов преобразователей. С другой стороны, использование одного усилителя ошибки и однопроводной шины управления создает уязвимую для неисправностей точку, которая может стать источником проблем в некоторых высоконадежных системах. Кроме того, параметрические отклонения в модуляторе трудно контролировать, что вынуждает производителя к компромиссному решению в пользу управления распределением токов нагрузки.
В варианте с общей петлей регулирования ошибки распределения токов можно сделать минимальными, если жестко ограничить разброс параметров цепей управления источников. Во избежание перегрузки какого-либо источника в группе из-за больших ошибок распределения необходимо либо снизить расчетную нагрузку группы, либо использовать определенные меры противодействия. Для выравнивания ошибок распределения токов, обусловленных разбросом параметров цепей управления, может использоваться заводская регулировка для калибровки выходных ошибок (дорогостоящий метод), или добавление в каждый источник массива локального контура стабилизации тока (что увеличит сложность схемы и количество компонентов). Для измерения тока этих локальных петель, как правило, к источнику питания добавляют резистивный шунт.
Еще один проблемой, возникающей в случае группирования изолированных источников питания, имеющих собственные узлы управления с опорными уровнями на первичной стороне DC/DC преобразователя, является передача сигнала усилителя ошибки через изолирующий барьер между первичной и вторичной частями схемы. Использование изоляции часто увеличивает стоимость решения, отбирает существенную часть ценной площади печатной платы и, в зависимости от используемых для изоляции компонентов, может неблагоприятно влиять на надежность.
Вторая стратегия организации контура управления, позволяющая объединять источники в параллельные группы, основана на использовании сопротивлений силовых проводников в качестве балластных резисторов для метода, изображенного на Рисунке 1. При реализации технологии, называемой «droop-share» (распределенное снижение напряжения), каждый источник питания имеет свое опорное напряжение и интегрированный усилитель ошибки, но вслед за увеличением тока нагрузки опорное напряжение намеренно и линейно снижается на некоторую определенную величину.
Запараллеливание источников питания может оказывать негативное влияние на переходную характеристику и качество стабилизации выходного напряжения. В методе droop-share для распределения мощности между модулями в группе намеренно используется обратная характеристика регулирования. Из-за этого стабильность выходного напряжения группы droop-share, как правило, бывает хуже, чем у группы, созданной с одним традиционным усилителем ошибки. Если это нежелательно, для эффективной компенсации отрицательного наклона характеристики управления можно использовать внешний контур регулирования. Получающаяся погрешность статического регулирования идентична погрешности для случая традиционного усилителя ошибки, так как внешний контур сам по себе является интегратором ошибки.

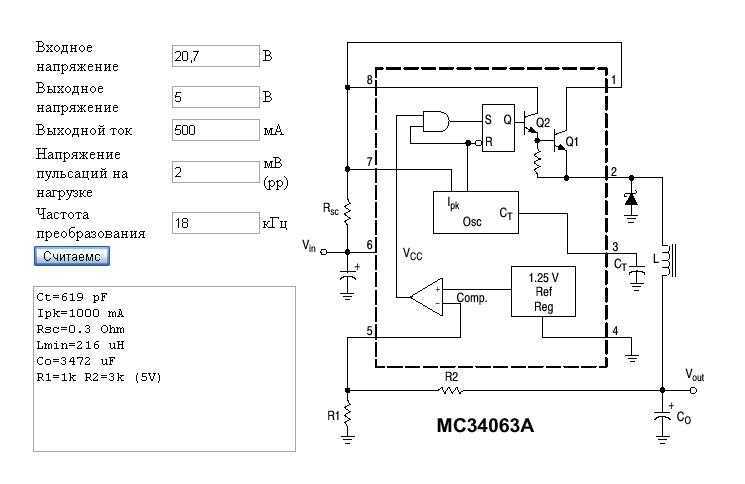

MC34063 Calc
MC34063 Calc — это удобная программа для расчета преобразователей напряжения на микросхеме MC34063. MC34063 – универсальная микросхема для самых простых импульсных преобразователей. Как известно, по сравнению с традиционными линейными, импульсные преобразователи являются более эффективными. На MC34063 можно построить понижающие, повышающие и инвертирующие преобразователи без применения внешних переключающих транзисторов.
Основные технические хаpaктеристики MC34063:
- Широкий диапазон значений входных напряжений: от 3 В до 40 В;
- Высокий выходной импульсный ток: до 1,5 А;
- Регулируемое выходное напряжение;
- Частота преобразователя до 100 кГц;
- Точность внутреннего источника опopного напряжения: 2%;
- Ограничение тока короткого замыкания;
- Низкое потрeбление в спящем режиме.
Подробную информацию по микросхеме можно получить из документации
Программа позволяет рассчитывать все три топологии преобразователей. Тип преобразователя определяется автоматически из введенных параметров (Vin > Vout — понижающий, Vin LM317 Calc — это удобная программа для расчета стабилизатора напряжения с использованием микросхемы LM317. В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасным и простым решением будет использование популярного интегрального стабилизатора LM317T (корпус TO-220).
Основные технические хаpaктеристики LM317:
- Широкий диапазон значений выходных напряжений от 1,2 до 37 В;
- Высокий выходной импульсный ток: до 1,5 А;
- Максимальная рассеиваемая мощность 20 Вт;
- Встроенная защита от короткого замыкания;
- Встроенная защита от перегрева.
Подробную информацию по микросхеме можно получить из документации
Программа позволяет производить расчет выходного напряжения по известным значениям сопротивлений R1 и R2, а также расчет R1 (или R2) по известным значениям Vout и R2 (или R1). Для удобства в окне программы приводится схема стабилизатора. Программа выводит точное значение сопротивлений резисторов, а также стандартное значение (из ряда E24). При работе с программой необходимо учитывать, что окно ввода рассчитываемого значения, будет недоступно для ввода (поскольку это значение и будет рассчитано). Интерфейс программы представлен ниже.

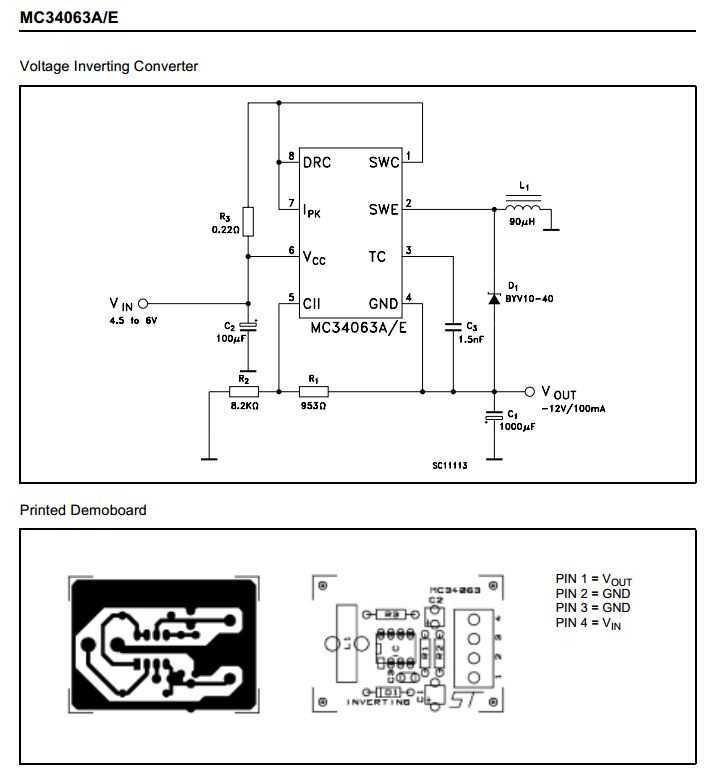

Другие режимы работы

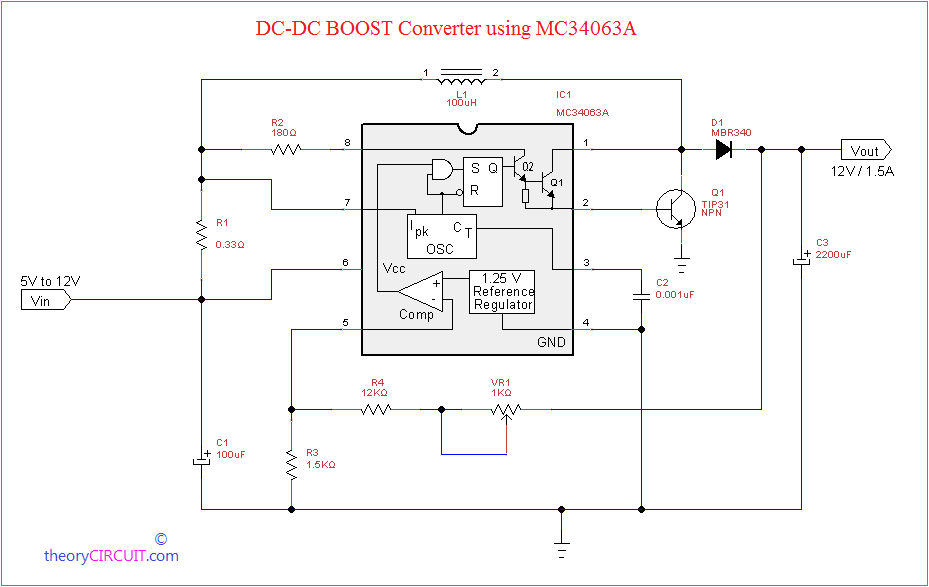

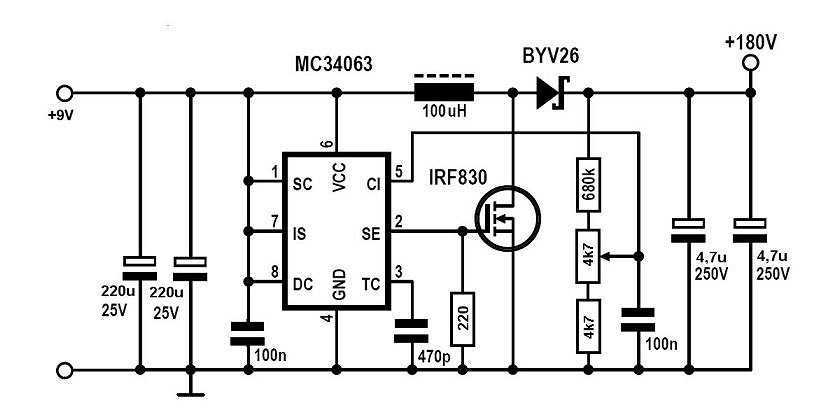

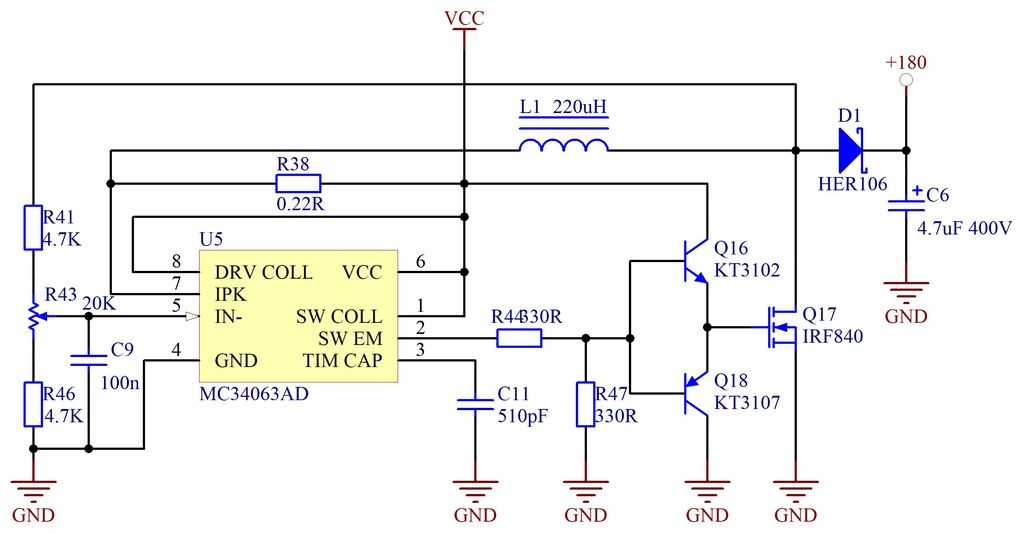

Кроме режимов работы на понижение и стабилизацию, также довольно часто применяется повышающий. Схема подключения отличается тем, что индуктивность находится не на выходе. Через нее протекает ток в нагрузку при закрытом ключе, который отпираясь, подаёт на нижний вывод индуктивности отрицательное напряжение.
Диод, в свою очередь, обеспечивает разряд индуктивности на нагрузку в одном направлении. Поэтому при открытом ключе на нагрузке формируется 12 В от источника питания и максимальный ток, а при закрытом на выходном конденсаторе оно повышается до 28В. КПД схемы на повышение составляет как минимум 83%. Схемной особенностью при работе в таком режиме является плавное включение выходного транзистора, что обеспечивается ограничением тока базы посредством дополнительного резистора, подключенного к 8 выводу МС. Тактовая частота работы преобразователя задаётся конденсатором небольшой ёмкости, преимущественно 470пФ, при этом она составляет 100кГц.
Читать еще: Как подключить двойной выключатель на два светильника
Выходное напряжение определяется по следующей формуле:

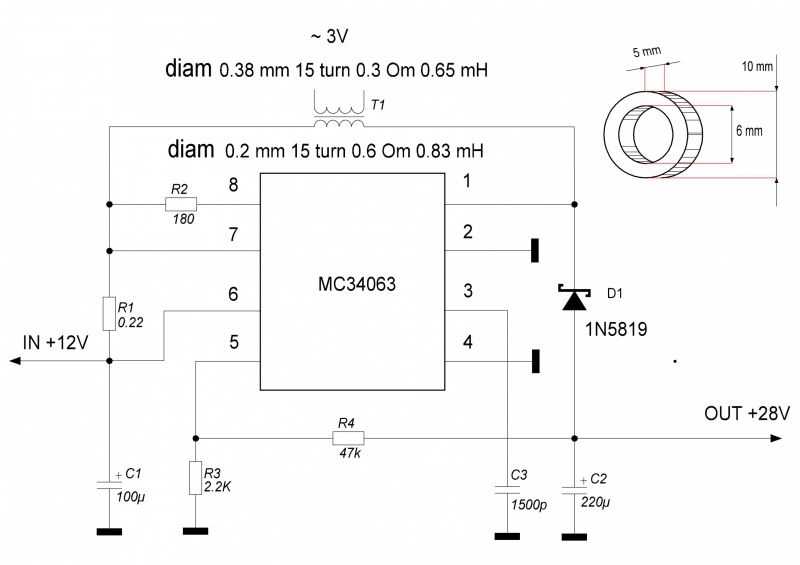

Используя вышеуказанную схему включения микросхемы МС34063А, можно изготовить повышающий преобразователь напряжения с питанием от USB до 9, 12 и более вольт в зависимости от параметров резистора R3. Чтобы провести детальный расчет хаpaктеристик устройства, можно воспользоваться специальным калькулятором. Если R2 составляет 2,4кОм, а R3 15кОм, то схема будет преобразовать 5В в 12В.

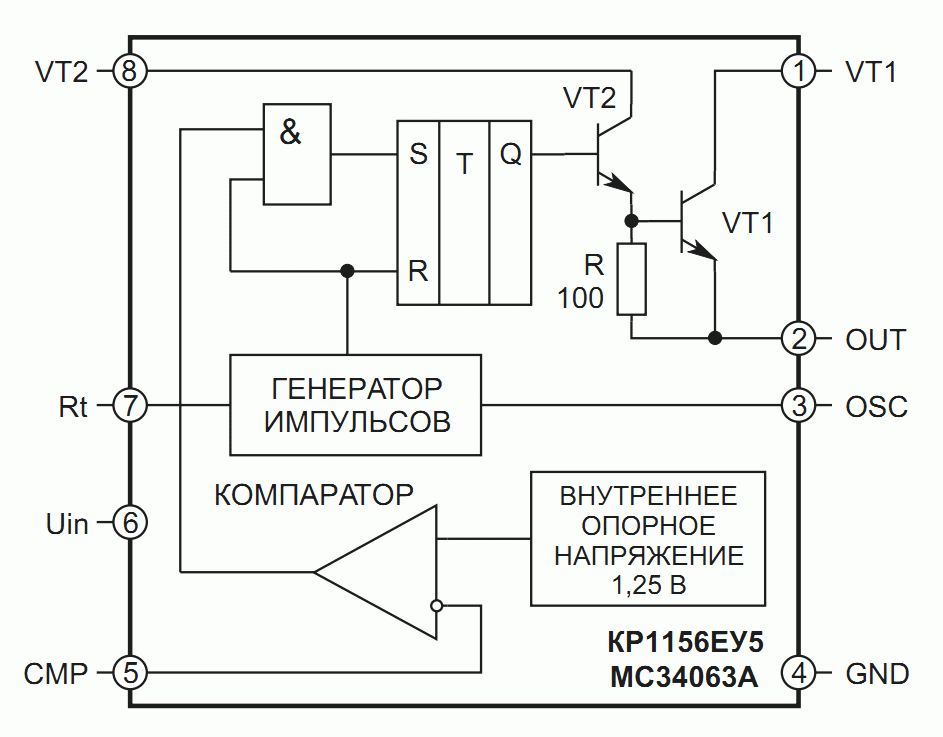

Описание микросхемы
Стабилизация и преобразование напряжения — это немаловажная функция, которая используется во многих устройствах. Это всевозможные регулируемые источники питания, преобразующие схемы и высококачественные встраиваемые блоки питания. Большинство бытовой электроники сконструированного именно на этой МС, потому что она имеет высокие рабочие характеристики и без проблем коммутирует достаточно большой ток.
MC34063 имеет встроенный осциллятор, поэтому для работы устройства и старта преобразования напряжения в различные уровни достаточно обеспечить начальное смещение путем подключения конденсатора ёмкостью 470пФ. Этот контроллер пользуется огромной популярностью среди большого количества радиолюбителей. Микросхема хорошо работает во многих схемах. А имея несложную топологию и простое техническое устройство, можно легко разобраться с принципом ее работы.
Как ШИМ рассматривать этот контроллер не стоит, так как в нем отсутствует немаловажный компонент – устройство коррекции ошибки. Из-за чего на выходе микросхемы может возникать погрешность. А для исключения ошибки на выходе рекомендуется подключать хотя бы простой LC-фильтр. Также она является одной из самых доступных в ценовом диапазоне, поэтому большинство полезных устройств сконструированы именно на этом контроллере.
Микросхема имеет небольшой запас по мощности, поэтому в критических режимах она вполне сможет выстоять, но кратковременно. Поэтому при разработке любых устройств на базе этого ШИМ следует грамотно выбирать параметры компонентов и производить расчет MC34063 в соответствии с режимами работы. А чтобы облегчить процесс расчета параметров устройств на базе этой интегральной схемы, можно воспользоваться mc34063 калькулятором.
Редакторы сайта советуют ознакомиться с основами теоретической электротехники для начинающих.
Бестрансформаторное электропитание: возможные схематические решения
Микросхема линейного стабилизатора
Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц.
Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:
Зарядное устройство
Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети.
В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.
