Описание схемы терморегулятора на микроконтроллере PIC16f84
За основу терморегулятора был взят микроконтроллер PIC16F84A. Измерительным компонентом схемы служит датчик температуры DS1621 имеющий интерфейс l2C. Он рассчитан на измерение температуры в диапазоне от -55 до +125°С. При подаче питания на устройство, микроконтроллер на первом этапе проводит инициализацию внутренних регистров температурного датчика, на втором проводит его настройку.
По окончании инициализации микроконтроллер считывает из своей энергонезависимой памяти запрограммированное значение температуры. После этого терморегулятор производит циклический опрос температурного датчика и отображает замеренное значение температуры на светодиодном индикаторе HG1- HG3. Индикация получается динамическая.
Для обозначения десятых долей градуса, десятичная точка у индикатора HG2 включена через резистор R14 на общий провод. В итоге сравнения установленного и фактического значений температуры программа выдает низкий или высокий уровень сигнала на выходе 2 (RА3) микроконтроллера PIC16f84.
Непосредственно этот сигнал управляет включением и выключением терморегулятора. В качестве узла управления нагревательным элементом можно использовать схему оптосимистор, или любой другой коммутатор необходимой мощности.
Необходимую температуру, которую должен поддерживать термостат теплых полов, можно программировать в память микроконтроллера PIC16F84A с шагом 0,5 гр. Цельсия. Выбор необходимого значения температуры производится кнопками SB1 (плюс) и SB2 (минус), а ее запись в энергонезависимую память DD1 производится путем нажатия и удержания более 1 секунды кнопки SB3 (запись).
Датчик DS1621 необходимо поместить в подходящую по размеру трубку и расположить вблизи с нагревательным кабелем теплых полов. Соединение датчика и терморегулятора необходимо произвести четырехпроводным плоским или же можно использовать две витые пары длинной до двух метров.
Назначение
Капиллярный термостат используется для контроля температуры. Используется в качестве реле в бытовой технике, промышленности, для обеспечения безопасности при возникновении пожаров.
Данное устройство может использоваться в качестве терморегулятора двойного действия. В первом случае элемент может отключать различные системы в случае увеличения температуры. Во втором случае, способен отключать работающие системы, переключаясь на обеспечение работы других систем. Например, при повышении температуры может отключить приборы, нагревательные элементы и включить кондиционер или вентилятор, для охлаждения помещения. Также способен запустить оповещение при пожаре. Назначений у этого элемента много, главное по какой схеме он включен в электрическую цепь.
5 Рекомендации домовладельцам
Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.
Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.
Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.
Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.
Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.
Схема терморегулятора своими руками
Воспроизвести настоящий прецизионный лабораторный термостат по полной программе для обычного радиолюбителя есть задача почти невыполнимая. Датчик ставят в трубе на входе во внутренний бак, а нагреватели и холодильник — в трубах на выходе из внешнего бака. Но принципиальные вопросы прецизионного регулирования температуры мы разберем подробнее, чтобы понять, как это вообще делается. Поэтому для того, чтобы измерить реально установившуюся температуру, нужен отдельный специальный прецизионный термометр. Принципиальная электрическая схема устройства приведена на рис. В обратной связи второго усилителя стоит цепочка R3—R4, которая задает ему коэффициент усиления чуть меньше
Комнатный терморегулятор может использоваться для управления температурой в помещениях, где в качестве источника охлаждения применяется охлаждённая вода.
Поступило интересное предложение сделать термостат для установки оборотов прогрева дизельного двигателя. При запуске холодного двигателя необходимо положением заслонки установить повышенные обороты двигателя, а по достижении определенной температуры — вернуть обороты ХХ. С исполнительным элементом вопросов не возникло, осталось изготовить регулируемый термостат. Решать проблему с использованием МК не хотелось, поэтому — компаратор на ОУ. Нашел схему с описанием.
Таймер для управления освещением подъезда. Выключатель с задержкой выключения. Этот датчик имеет точную линейную зависимость 10mV на один градус по шкале Кельвина.
Необходимость установки терморегуляторов
Подобные механизмы применяются для следующих целей:
- экономия производимого отоплением тепла;
- поддержание комфортного показателя температуры в жилище.
Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.
Очень важно помнить, что при монтаже
терморегулятора для радиатора отопления
крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк.
Описание устройства
Этот электронный термостат на микроконтроллере достаточно прост и не требует много радиокомпонентов. Основа его — микроконтроллер Attiny2313, функция которого — опрос датчика температуры DS18B20, управление исполнительным устройством и вывод информации на экран трехразрядного светодиодного индикатора с общим анодом. Диапазон поддерживаемой температуры термостата можно уставить в диапазоне от 0 до 99,9 градуса.
Переключатель SA4 предназначен для переключения режима управления исполнительным устройством. В одном положении переключателя SA4, при повышении температуры выше заданного порога, включается исполнительное устройство, например, вентилятор для охлаждения, а при снижении температуры отключается. В другом же положении SA4, при понижении фактической температуры ниже установленного значения, включается обогреватель для поддержания температуры, при повышении же температуры нагреватель отключается.
В дежурном режиме на светодиодном индикаторе отображается фактическая температура. Шаг отображения температуры составляет 0,1 градуса, а при температурах ниже минус 9,9 градуса с шагом в 1 градус, так как первый разряд индикатора отображает знак минус.

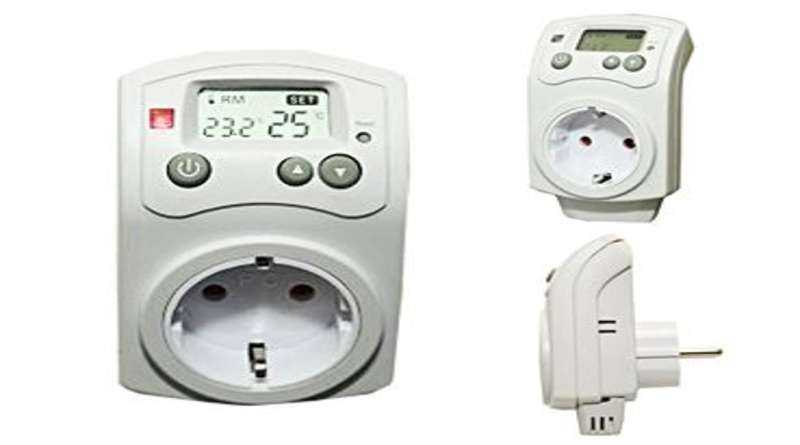

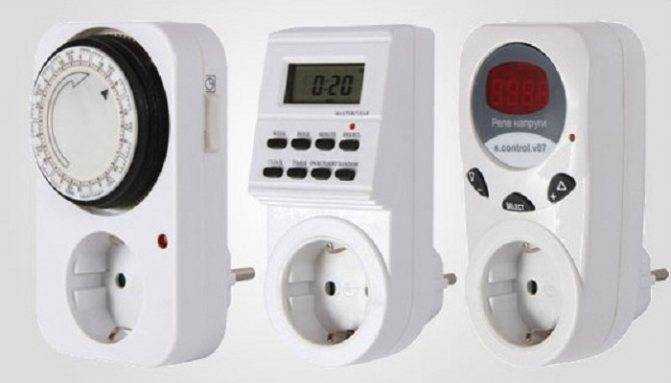

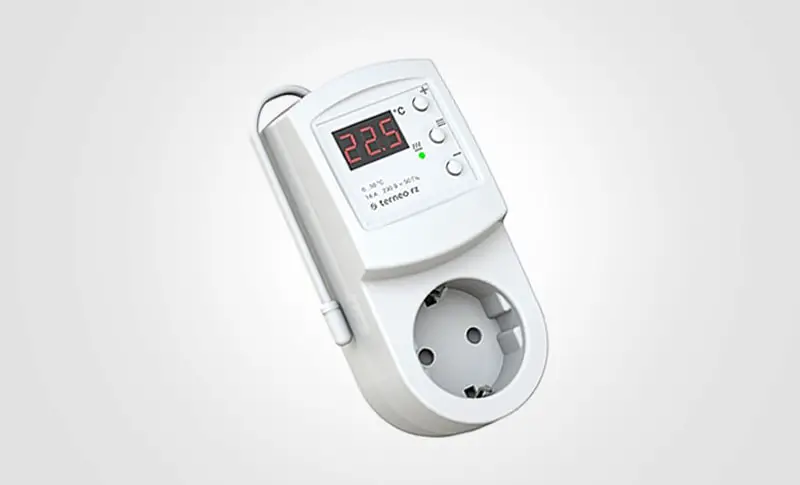

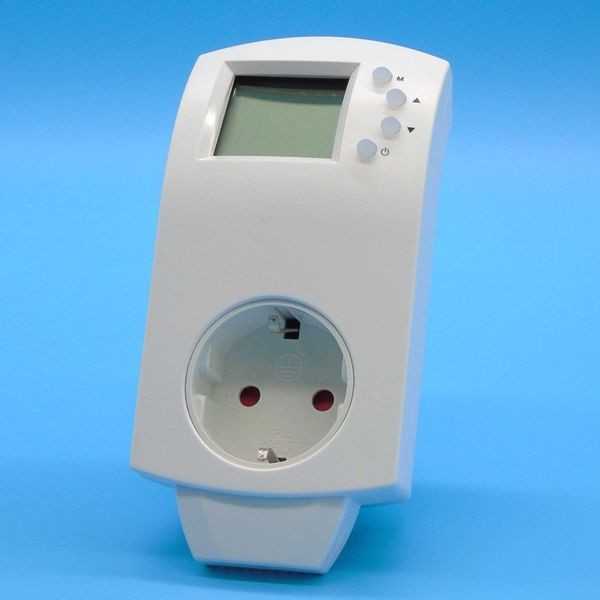

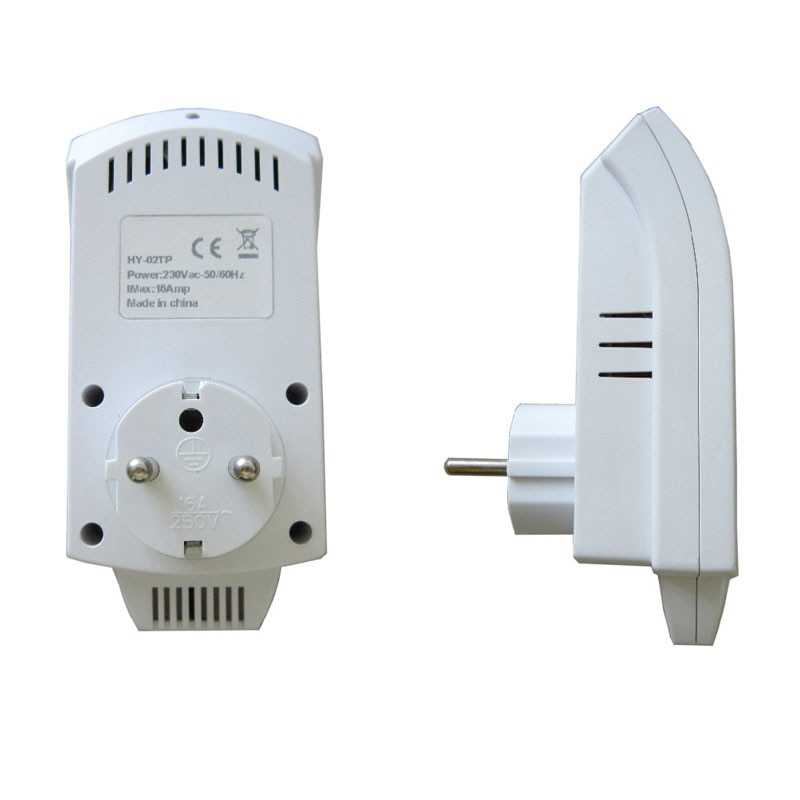

Сколько стоят и где купить бытовые терморегуляторы – обзор цен и популярных моделей

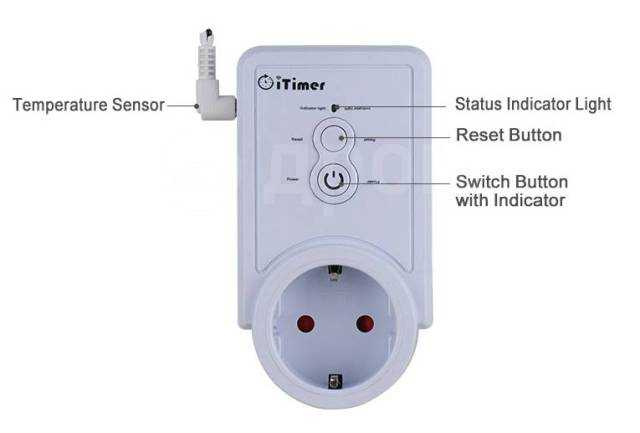

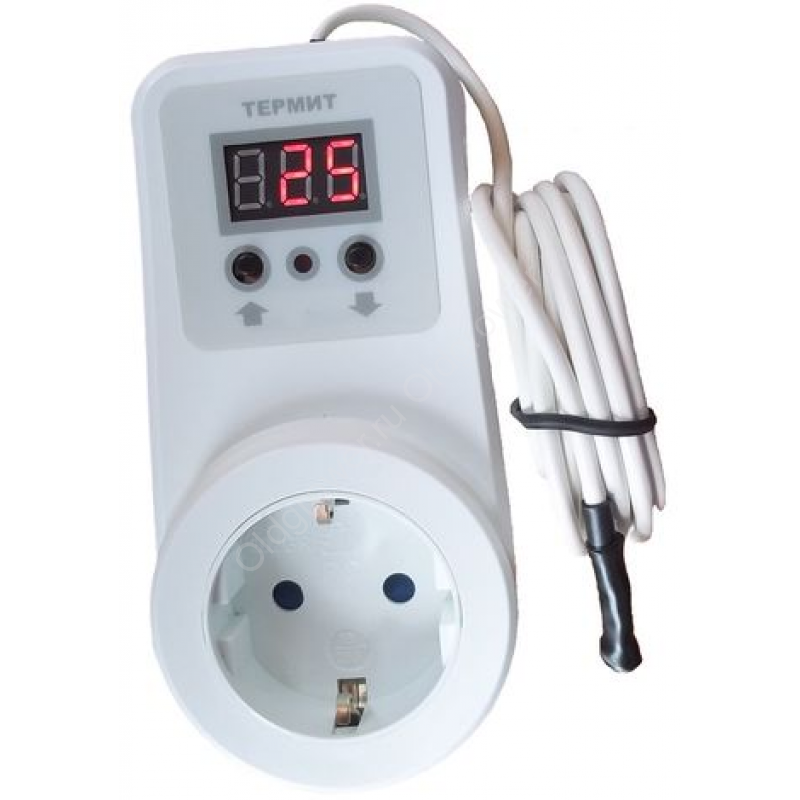

Если необходимо купить терморегулятор с датчиком температуры воздуха хорошего качества по оптимальной цене, Baxi Magictime Plus является надёжным вариантом. Он представляет собой комнатный термостат с панелью управления, позволяющей регулировать температуру внутри помещений. При этом владельцу жилья вовсе необязательно иметь доступ к отопительному оборудованию.
Модель оснащена ЖК-дисплеем. Ввод команд осуществляется при помощи кнопок. Заданный режим температур поддерживается с точностью до 0,1°С. Терморегулятор можно использовать для конденсационных и конвекционных котлов. Также существует надёжная система программирования, предусматривающая возможность устанавливать временные режимы. Приобрести Baxi Magictime Plus можно за 4,3 тыс. рублей.

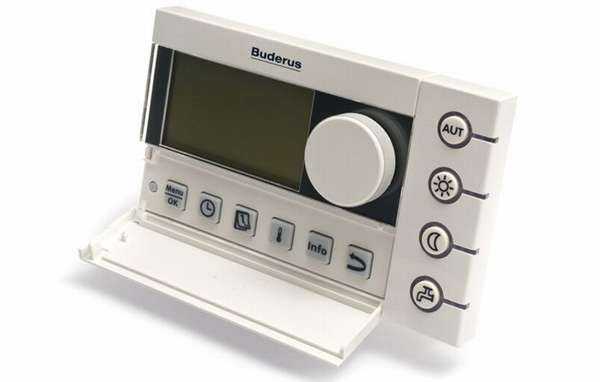

Проводная модель терморегулятора Buderus Logamatic Delta 41 является многофункциональной и пользуется большим спросом у потребителей. Устройство может подключаться к двухконтурным котлам отопления и ряду бойлерных системам.
Прибор поддерживает различные температурные режимы с высокой точностью. Помимо этого, возможны ручные и автоматические настройки, а также работа в запрограммированном режиме. Стоимость данного устройства колеблется в диапазоне 5 тыс. рублей.
Что касается покупки техники, её рекомендуется приобретать у официальных поставщиков, которые представят гарантию на проданный товар. К тому же дилеры оказывают услуги по ремонту и профилактике климатического оборудования, а также дают гарантию на качество выполненной работы.
Делаем термостат
Теперь добавим в программу некое действие, которое будет совершаться если температура упадет ниже заданного нами порога. Пусть этот порог будет равен 15°C. Самое простое, что мы можем сделать — это зажигать на Ардуино штатный светодиод #13. Получается такая вот программа:
Кто-то забыл закрыть окно — температура резко опустилась ниже 15 — светодиод зажигается. Закрываем окно, активно дышим — светодиод гаснет. А теперь представьте, что вы зажигаете не светодиод, а подаете сигнал на реле, которое включает обогреватель в комнате. Получается готовый термостат!
Немного изменив программу можно отслеживать не понижение, а превышение заданного уровня. Например, удобно будет следить за температурой внутри, скажем, серверной, и при увеличении температуры до 40 градусов, включать вытяжку!
Схема термостата
Все процессы в яйце идут в очень узком диапазоне температур и влажности. Любое отклонение может привести к слабому потомству или даже гибели цыплят, утят или гусят. С температурой в инкубаторах всегда были сложности. Это было целым искусством, поддерживать требуемую температуру, пока не появился терморегулятор для инкубатора. В общем, это не очень сложное устройство, но с хорошими требованиями к точности, временной стабильности и надежности регулирования. Терморегулятор, иногда называемый термостатом что не совсем верно, термостатом можно назвать весь инкубатор целиком , служит для поддержания заданной температуры путем включения и выключения нагревателя в зависимости от заданной температуры.
Принцип действия погодозависимой автоматики со смесительным трехходовым краном (клапаном) и циркуляционным насосом.
В данной схеме, регулирование температуры в системе отопления происходит за счет изменения (ограничения) расхода теплоносителя через трехходовой клапан и одновременно забора (подмеса) возвращаемой из системы отопления жилого дома сетевой воды при помощи сетевого или как его еще называют циркуляционного насоса и подачи уже разбавленной воды снова в систему отопления квартир. Главных элементов в данной схеме уже три – трехходовой клапан, насос и контроллер – компьютер. Именно контроллер постоянно, через определенные интервалы времени опрашивает датчики температуры теплоносителя, наружного воздуха и воздуха внутри квартир жилого дома (если они имеются), обрабатывает принятую информацию и в соответствии с введенной в него программой (в данном случае температурным графиком) формирует сигнал, дающий команду механизму трехходового клапана на открытие или закрытие.
Данное влияние контроллера корректирует величину открытия или закрытия проходного сечения клапана регулировки. Если в данной системе погодозависимого регулирования отсутствует датчик воздуха внутри квартир, то погодное регулирование осуществляется в соответствии с температурным графиком.
Приставка к мультиметру на датчике LM35 и переделка вольтметра в термометр
Обычно в недорогих мультиметрах отсутствует функция измерения температуры. Но этот недостаток легко и недорого можно устранить, при том еще очень быстро. Получим довольно точный приборчик для измерения температуры состоящий всего из нескольких радиодеталей. Основу будет составлять специальная микросхема типа LM35 полученная с Алиэкспресс (цена примерно 30р).
Этот датчик темпратуры выглядит как обычный транзистор в пластмассовом корпусе ТО92(бывает исполнение в других корпусах: ТО-46, TO-220 и SO). Температуру она может измерить от -55 до +150°C.
Благодаря практически линейной зависимости температуры от выходного сигнала обеспечиваются довольно точные показания. Например—при +20°C на выходе датчика будет 200 мВ, а при +100°C-1000 мВ. Схема использования LM35 при измерении температуры от +2 до+150°C.
Схема использования LM35 при измерении температуры от -55 до+150°C.
Для изготовления этой самоделки понадобятся: — датчик LM35 -1шт; — тестер -1шт; — подстроечный многооборотный резистор любой от 10 кОм до 100 кОм – 1 шт; — макетная плата; — металлический корпус от конденсатора МБМ или металлическая трубка -1шт; — силиконовый герметик; — батарейка «Крона» или любая на напряжение от 3 В; — цифровой вольтметр-1шт; — соединительные провода ; — паяльник; — клемник. Шаг 1.Сборка приставки к тестеру. Будем собирать основную плату электронного термометра.
От макетной платы отрежем кусок нужного размера, чтобы разместилась батарейка, клемник и подстроечный резистор. Можно сделать и печатную плату или произвольно распаять схему на любом диэлектрическом материале.
Шаг 2. Настройка и проверка приставки. Подключаем питание и подстроечным резистором настраиваем показания по другому термометру. Мультиметр включен на предел измерения 200 мВ. Далее сравнил показания поместив датчик в холодную и горячую воду. Разница оказалась в десятые доли градуса.
На этом настройка закончена, можно пользоваться термометром LM35 как приставкой к тестеру.
Шаг 3. Переделка вольтметра в термометр. Также можно применить эту приставку как базовую и сделать электронный цифровой термометр из электронного вольтметра.
Он был включен по двухпроводной схеме- подключаем к источнику напряжения и он питается от него и показывает значение напряжения. Нужно переделать его на трехпроводную схему-питание отдельно и измерительный вход отдельно. Это сделать просто, надо удалить резистор R3 (сопротивление 0 Ом). Это даст еще возможность (если применять вольтметр по его прямому назначению) расширить предел измерения. По двухпроводной схеме включения пределы измерения от 4 до 30 В, по трехпроводной составит от 0 до 100 В.
Припаиваем выход температуры из приставки на LM35 к процессору (в точку указанной в фото). Заклеиваем горящюю точку на вольтметре черной изолентой, после второй цифры вольтметра наклеиваем белую точку.
Остается подстроечным резистором выставить реальную температуру на вольтметре. Также проверим показания по образцовому термометру.
Последним шагом изготовления самоделки будет размещение в подходящем корпусе. Нашел небольшую распредкоробку – в нее как раз уместилась и платка и вольтметр. Наружу выходят провода датчика и питания. Можно запитать схему и от аккумулятора и разместить его в корпусе, тогда прибор будет полностью автономен.
Датчик LM35 имеет большую сферу применения. Он применяется в бортовых компьютерах автомобилей, в терморегуляторах, прекрасно сочетается с Ардуино. Все зависит от ваших потребностей и фантазий.
В видео подробней показано как сделать приставку для бюджетного тестера и переделать вольтметр в термометр.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Фотореле с двухкаскадным усилителем
Схема фотореле, показанная на рис. 5, содержит двухкаскадный усилитель постоянного тока, выполненный на транзисторах разного типа проводимости.
Рис. 5. Принципиальная схема фотореле с двухкаскадным усилителем.
При изменении электрического сопротивления фотодиода и, соответственно, смещения на базе транзистора VT1, увеличится коллекторный ток выходного транзистора усилителя VT2, и напряжение на резисторе R2 возрастет.
Как только это напряжение превысит напряжение пробоя порогового элемента — полупроводникового стабилитрона VD2, включится оконечный каскад на транзисторе VT3, управляющий работой исполнительного механизма (реле).
Использование в схеме порогового элемента (полупроводникового стабилитрона) повышает четкость срабатывания фотореле.
LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления
Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).
Самодельный регулятор температуры
Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.
Простейшая схема
Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.
Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.
Прибор для помещения
Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.
На микросхеме LM 311
Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок
Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья
состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным.
Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Автоматика водяного теплого пола
Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Температура в батареях отопления: нормы
Система отопления должна работать таким образом, чтобы в помещениях было комфортно. Как правило, температурный режим регламентируется нормативно-технической документацией. Например, в детских садах и больницах это 21 градусов Цельсия, в жилых домах – 18 градусов Цельсия. Однако в зависимости от температуры на улице помещение теряет с воздушными потоками при вентиляции и через ограждающие конструкции разное количество тепла. Нагрев теплоносителя в отопительной системе, в зависимости от внешних факторов, может варьироваться в довольно широких пределах. Температура в батареях отопления (нормы запрещают температуру выше 90 градусов Цельсия из-за разложения лакокрасочных покрытий и пыли) может быть от 30 до 90 градусов Цельсия.
Необходимо использовать графики, разработанные специально для каждого здания. В них выражена зависимость температуры наружного воздуха от параметров теплоносителя. Также применяется автоматическое регулирование по показаниям датчика.
Чтобы температура батарей отопления была оптимальной, а регулирование правильным, следует использовать качественное оборудование и владеть информацией о том, как это правильно делается.
Повышение заданной температуры, чтобы быстрее отопить помещение
Если вы только что вошли в холодный дом в морозный зимний день, может показаться разумным включить термостат на большую температуру. Но это не поможет вам быстрее почувствовать тепло и уют. Причина этого проста: термостат не контролирует, насколько быстро нагревается ваш дом, все, что он делает, это устанавливает конечную температуру для вашего уровня комфорта. Лучше всего думать о базовом термостате, как об ограничителе температуры. Это позволяет полностью включить нагрев, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, если вы повернете термостат выше уровня комфорта, система перегреет пространство, что сделает ваш дом слишком теплым и будет тратить значительную энергию.
5 Двухзонные термостаты
Устройство запрограммировано на изменение температурного режима в диапазоне от 7 до 30° C. Вносить изменение в настройку можно через 0,5° C. Такие приборы устанавливаются на всех видах систем отопления, в качестве терморегулятора воды.
Они не зависят от вида котлового оборудования и могут работать как с твердотопливными обогревателями, так и с электрическими или газовыми. Конструкция состоит из нескольких элементов:
- программируемого реле;
- датчика температуры.
Для избегания искажения передаваемых данных, датчики устанавливаются в места, защищенные от сквозняков и прямых солнечных лучей. Также существуют двухступенчатые регуляторы, которые применяются в кондиционерах, где происходит управление охлаждением и нагревом воздуха. Отличаются они наличием двойного контакта, с помощью которого происходит переключение между электрическими схемами.
Самодельный терморегулятор
При изготовлении терморегулятора для погреба своими руками можно воспользоваться биметаллическим датчиком. Однако механическое прерывание работы нагревателя менее надежно, чем электронная коммутация. Собрать терморегулятор можно на обычной микросхеме.
В зависимости от фантазии создателя и объема задач будущего терморегулятора, потребуется разный набор компонентов. Однако можно выделить несколько основных.
Материалы для создания терморегулятора
При конструировании рабочего устройства обычно используют следующие элементы:
- стабилитрон – диод, односторонне пропускающий ток;
- термический резистор – сопротивление меняется в зависимости от колебаний температуры;
- переменный резистор – регулирует температуру.
Настройка прибора на температуру срабатывания вручную – сложный этап. Облегчить его можно покупкой готового сенсора. У такого датчика температуры воздуха для погреба цифровой сигнал будет подаваться на микроконтроллер.
Контроль температуры в помещении
Для поддержания оптимальной температуры при помощи самодельного или заводского прибора можно выбрать несколько способов:
- Включение либо отключение нагревателя. Способ простой и эффективный, но подходит не всегда. Из-за ошибок в регулировке могут возникнуть колебания температуры, опасные для хранящихся запасов.
- Контроль режима работы. Меняется либо степень нагрева элемента, либо скорость работы кулера (при использовании тепловентилятора).
Обычно используют первый метод – устройства с подобным принципом работы дешевле и надежнее.
Схема терморегулятора
Полностью понять принцип работы устройства либо собрать его самому поможет электрическая схема. Примеры можно найти в технических руководствах простейших терморегуляторов, например, LM335. Несмотря на то, что прибор был разработан довольно давно, схемы остаются рабочими. Достаточно взять их за основу и дополнять необходимыми узлами.
Схема работы устройства
Принципиальная электрическая схема – это базовая схема, скорее всего, при самостоятельном конструировании к ней добавятся другие элементы, например, устройства для индикации работы. При понимании работы узлов и достаточном знании радиомеханики можно модернизировать систему, например, установить термореле для включения нагревателя.
Печатная плата терморегулятора
Собрать прибор можно на печатной плате. Материал – односторонний стеклотекстолит. Плата помещается в любой подходящий корпус, терморезистор выносится наружу. Калибровку срабатывания реле производят при помощи сопротивлений R2 и R1, выбирая угол вращением ручки.
Схема печатной платы терморегулятора
Работа компаратора
На схеме терморегулятора можно заметить ключевой элемент LM311 – компаратор, имеющий прямой и инверсный входы, а также два выхода. Он действует следующим образом:
- Напряжение на прямом входе выше – на выходе устанавливается высокий уровень, транзистор или реле включает нагревательный элемент.
- Напряжение выше на инверсном – устанавливается низкий уровень, нагрев отключается.
Термодатчик подключается к инверсному входу, поэтому напряжение на нем будет повышаться по мере роста температуры.
Как соединить устройство с нагревателем
Подключать терморегулятор к нагревательному прибору нужно по схеме, указанной в технической документации. Обычно сложностей возникнуть не должно, так как учитываются все возможные варианты.
Если прибор самодельный, нужно лишний раз убедиться, что конструкция надежная и выполнена правильно. Элементы должны быть тщательно защищены от воздействия влаги, которой не избежать в подвале
Особое внимание стоит уделить качеству пайки и отсутствию замыкания дорожек
Правильный выбор или сборка терморегулятора позволит забыть о проблеме переохлаждения или слишком высокой температуры в погребе. Достаточно настроить контрольные значения и следить за состоянием устройства, все остальное сделает прибор.
Налаживание
Налаживание заключается в градуировке шкалы R4 по образцовому термометру. Так же, может потребоваться подбор R2 (под конкретный термистор).
Если по какой-то причине невозможно термистор R1 включить в верхней части делителя R2-R1 (например, конструкция термистора и объекта измерения температуры таковы, что один вывод термистора соединяется с общим минусом), то R1 можно включить в нижней части делителя.
Практически, поменяв местами R1 и R2. При этом нужно будет соответственно поменять и цвет светодиодов, — все желтые заменить красными, а все красные заменить желтыми. При этом столбик термометра будет работать наоборот, -чем холоднее, тем он длиннее.
Схема подключения
В схеме используется два датчика LM35DZ в корпусе TO-92 (DA1, DA2).
Схема подключения датчиков температуры LM35DZ к WiFi-модулю SC120
Контроллер SC120 и датчики установлены на макетной плате для проектирования (Breadboard), позволяющей собирать проекты без пайки.
Внешний вид макетной платы с WiFi-модулем SC120 и подключенными датчиками температуры LM35DZ
В качестве внешнего источника используется адаптер питания для зарядки сотовых телефонов, смартфонов, планшетов, с выходным током не менее 500мА.
Для автономного питания контроллера можно использовать портативные аккумуляторы (Power Bank) емкостью от 2000мА*ч и выше.
В качестве соединительного кабеля между макетной платой (Breadboard) и адаптером используется кабель для зарядки сотовых телефонов.
О регуляторе отопления здания
Регулятор предназначен для управления процессом потребления тепловой энергии в зданиях с зависимым подключением с нагрузкой не более 0,2 Гкал/ч.
По показаниям датчиков температуры наружного воздуха и температуры в обратном трубопроводе (см. рис.) контроллер оценивает количество избыточного тепла, поступающего в здание. Для поддержания комфортной температуры в помещениях поток теплоносителя периодически прерывается с помощью клапана, устраняя «перетопы». Во время кратковременного отключения протопленное здание экономит тепло, а температура в помещениях остается стабильной за счет теплоаккумуляторного свойства здания.
Комментарии (3):
Не объясняется назначение транзистора VT1 (KT 3107). Интересное подключение к базе и как 4
_наверно просто где-то слямзили всё даже не проверив, скорее всего на картинке лишняя точка(контакт)на пересечении проводников….
В комментарии к публикации «Самодельный светодиодный термометр 17-26°С (LM3914, LM350Z)» приводилась внутренняя схема микросхемы LM3914.
Она содержит внутренний стабилизатор напряжения, подведенный к ножкам 7 и 8. Нижний и высокий пороги напряжений на входах сравнения компараторов устанавливаются напряжениями на ножках 4 и 6. Сравниваемый сигнал подается на буфер, который установлен перед входами компараторов — ножку 5.
Получается что автор с помощью узла на транзисторе VT1 выполняет регулировку нижней планки опорного напряжения как для внутреннего стабилизатора, так и для компараторов.
