Настройка светодиодного прожектора с датчиком движения

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа. Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной. Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

Основные технические параметры программируемых таймеров реле

Как и любое другое устройство, программируемый многофункциональный таймер имеет ряд технических параметров, которые необходимо учитывать при выборе модели с учетом конкретных целей:

Тип питания.
Номинальное напряжение.
Гибкость передачи данных.

Возможность запрограммировать устройство на сутки, неделю, месяц или год. Некоторые фотореле с таймером оснащены опцией составления перечня выходных дней и праздников.

Тип управления.
Точность планируемых событий вплоть до 1 секунды.
Количество программ управления и возможность быстро переключаться между ними.
Дополнительное программное обеспечение. В некоторых программируемых таймерах реле времени предусмотрена функция выставления показаний с учетом топографической специфики местности.
Наличие USB-входа для подключения к ПК.
Возможность установки пароля.
Запас хода календаря.

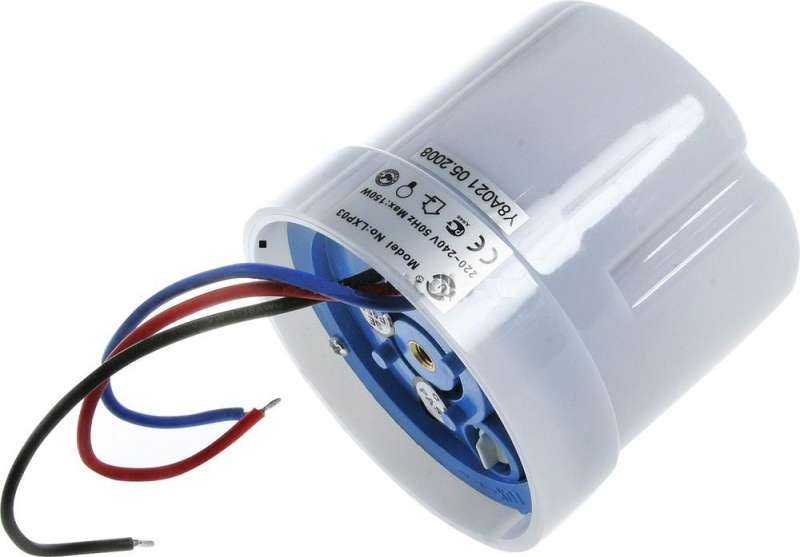

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Принципиальная схема

Датчик движения HC-SR501 сделан в виде маленькой печатной платы, размерами 33×24мм, на одной его стороне расположена большая пластмассовая линза, занимающая почти всю плату.

С другой стороны, где расположены все детали, есть регулировочные переменные резисторы, перемычка выбора режима работы и три контакта для подключения.

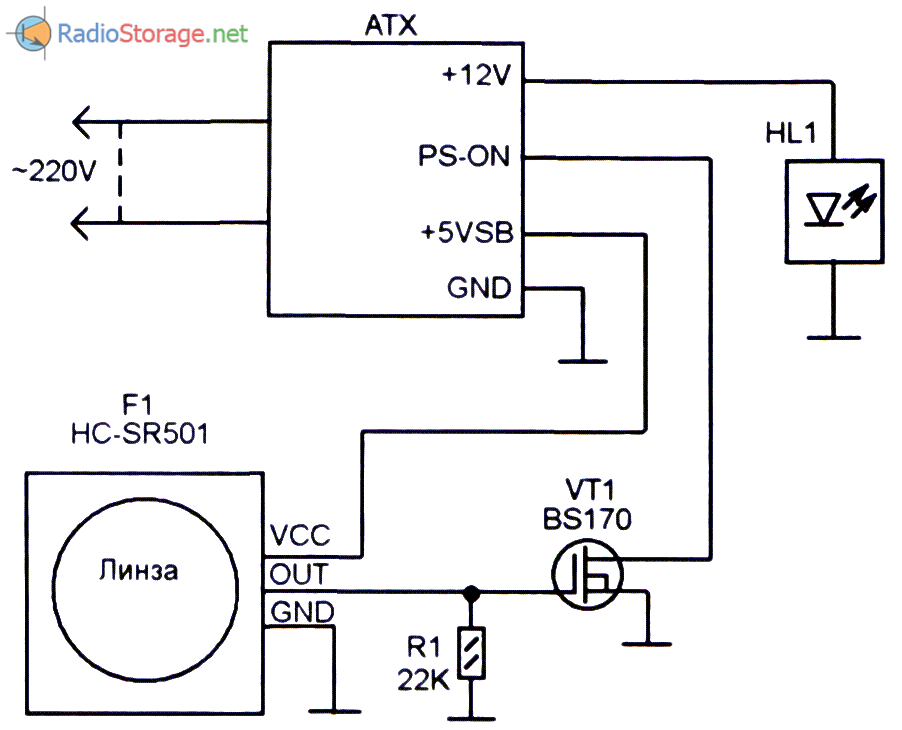

Рис. 1. Схема светильника на светодиодах с датчиком движения HC-SR501 и питанием от блока АТХ.

Одним из переменных резисторов регулируется чувствительность, а другим длительность выходного импульса от 2 до 100 секунд.

При срабатывании на выходе датчика появляется логическая единица, которая держится столько времени, сколько задано выше указанным переменным резистором.

Датчик HC-SR501 может питаться напряжением от 5 до 15V, но при любом напряжении питания логическая единица выхода равна по напряжению 3,ЗV. На схеме, на рисунке 1, датчик HC-SR501 изображен так, как если бы он был повернут линзой к читателю. Тогда его выводы будут именно в таком порядке, как показано на схеме.

При входе человека в помещение срабатывает датчик движения, и на его выходе появляется напряжение около 3,ЗV. Это напряжение поступает на затвор полевого транзистора VТ1, его достаточно для полного ключевого открытия этого транзистора. Он открывается и своим открытым каналом замыкает проводок PS-ON блока питания АТХ на общий минус.

Что является командой на включение блока питания в рабочий режим. На его желтом проводке +12V появляется напряжение, которое поступает на белую светодиодную ленту HL1, служащую источником света.

У меня был блок питания АТХ мощностью 250W. Согласно наклейке на его крышке, по шине +12V он дает ток 10А. То есть, мощность нагрузки по данной шине не должна превышать 120W. Для гарантии (блок все же не новый) берем за предел 100W.

Номинальная мощность моей светодиодной ленты (согласно ярлыку) была 4,8W на метр. То есть, от данного блока питания, теоретически, можно запитать ленту длиной в 20 метров. Этого более чем достаточно для весьма качественного освещения достаточно большого помещения.

В моем случае было достаточно всего пяти метров. Если никаких датчиков движения не требуется, а нужно просто включать и выключать свет, здесь может быть два варианта.

Можно просто зеленый проводок PS-ON соединить с любым черным (GND) и выключать все по цепи «-220V». А можно между зеленым и черным проводками поставить микровыкпючатель и выключать им.

Принцип работы устройства и особенности его использования

Программируемые таймеры РЭВ – это устройства бытового и промышленного назначения. Основная задача таймера заключается в том, что в назначенное время он подает сигнал. Программируемый таймер включения-выключения имеет автономную память, которая позволяет сохранять настройки даже при сбоях в электросети, а также значительных колебаниях напряжения. Это универсальное устройство, состоящее из таймера, реле и фотореле. Принцип работы фотореле с таймером для уличного освещения прост: фотоэлемент посылает сигнал на рабочий орган реле. В результате осуществляется отключение напряжения с поправкой на уровень освещенности объекта.

При условии тотальной автоматизации процессов и различных задач это устройство способно свести к минимуму человеческое участие.

Основные технические параметры

Из главных технических характеристик светодиодного светильника выделим следующие:

мощность — измеряется в ваттах и влияет на уровень освещенности, потребление электроэнергии;
цветовая температура — в зависимости от значения лампа будет светить холодным белым или теплым желтым цветом (существует множество оттенков);
угол рассеивания;
число LED-диодов внутри корпуса;
рабочая температура — любой электротехнический элемент при эксплуатации нагревается и излучает тепло (светодиоды характеризуются меньшим нагревом);
напряжение для питания — при этом диоды считаются самыми устойчивыми устройствами к скачкам напряжения;
степень защиты — IP XY, где X — уровень защиты от пыли, а Y — от влаги.

Помимо технических параметров светодиодной лампы нужно обязательно учитывать характеристики встроенного в нее датчика:

чувствительность, непосредственно связанная с радиусом действия;
максимальный угол обзора — при расположении в углу прямоугольного помещения достаточно 90 градусов;
климатическая комплектация — способность или неспособность функционировать при экстремально высоких/низких температурах;
рабочая температура;
мощность нагрузки;
тумблеры для изменения различных параметров.

Уличные диодные фонари с датчиком движения должны характеризоваться высокой степенью защиты от пыли и влаги, широким диапазоном рабочих температур. Только в таком случае прибор может эксплуатироваться на открытом воздухе и не бояться неблагоприятных погодных условий.

Руководство как сделать устройство с заданием режима на несколько часов своими руками

Если для создания программируемой розетки с таймером потребуется не только знание электротехники, а и навыки программирования микроконтроллеров, то сделать своими руками устройство с заданием режима на несколько часов вполне возможно. Ниже показана принципиальная схема такого прибора.

Схема розетки с аналоговым таймером

Обозначения на рисунке:

А, В – разъемы для подключения нагрузки;
компаратор DA1 – КР142ЕН19;
резисторы: R1 – 10кОм, R2, R3 – 1мОм;
конденсаторы: С1 – 1мкФ 400В, С2 – 1000мкФ 16В, С3 – 100мкФ 16В;
диоды: VD1, VD2 – 1N4005, VD3 – Д815Е, VD4 – КД521А;
К1 – любое реле с током срабатывания 50мА и обмоткой на 12В, соответственно, контакты его должны быть рассчитаны на коммутирование напряжения 220В;
SB1, SB1-2 – кнопка включения;
К1-1 – контакты реле К1.

На рисунке ниже показан пример разводки монтажной платы для данного устройства.

Изображение печатной платы

Принцип действия устройства следующий:

При нажатии кнопки включения замыкаются контакты SB1 и SB1-2, поступает напряжение на обмотку реле K1, при его срабатывании контакты K1-1 замыкаются, тем самым обеспечивая подачу напряжения, вне зависимости от нажатия кнопки питания. С этого момента начинает разряжаться конденсатор С3 (через цепь резисторов R1 и R2). Как только ток упадет ниже порогового значения, реле K1 отключается, и происходит отключение нагрузки подсоединенной к контактам А и В.

Время отключения регулируется переменным резистором R2, если требуется его увеличить, можно установить конденсатор С3 большей емкости. Устройство не нуждается в настройке, им можно пользоваться сразу после сборки.

Безусловно, функционал этого устройства будет значительно уступать таким моделям, как EL-01 или EL-02 компании Robiton (Германия), но с другой стороны оно не требует тонкой настройки и может использоваться даже на морозе, например, уличная розетка в защитном корпусе.

Помимо этого себестоимость самодельной розетки с таймером (функцией автоматического отключения) будет значительно меньше, чем цена готового изделия с цифровым управлением.

Обзор средних цен

Для обзора цен была выбрана электророзетка TMH-E-5 компании Еlektrostandard, у которой имеется информационный дисплей. Как показал опрос, эта модель пользуется значительным спросом.

Фото: модель TMH-E-5

Город	Цена $	Город	Цена $
Екатеринбург	11,30	Красноярск	11,10
Иркутск	12	Минск	10,85
Москва	10,80	Омск	12,00
Пермь	11,00	Хабаровск	11,00
Челябинск	11,3	Томск	11,70
СПб	10,8	Новосибирск	12,10
Краснодар	11,00	Днепропетровск	12,20

Из таблицы видно, что розетка с таймером в Москве, Минске, Хабаровске, Челябинске, Новосибирске и Краснодаре стоит примерно одинаково. Из этого можно сделать вывод, что цена на нее не будет сильно отличаться и в других регионах, например в Воронеже. Благодаря развитию интернет торговли купить розетки-таймеры или другой товар теперь не проблема.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Способы подключения фотореле

В целом уличный датчик освещенности для включения света подключить довольно просто. На устройство подается фаза и ноль, а фаза с выхода идет к контакту лампы – другой контакт соединяется с нулем. Монтаж устройства проходит под открытым небом. Все соединения проводов должны быть в специальном герметичном монтажном коробе.

Разница заключается лишь в том, что вместо лампы к фотореле подключается катушка пускателя. Замыкаемые контакты служат выключателем для осветительного прибора.

Иногда требуется, чтобы свет в темное время суток включался только, если кто-то находится рядом. В таком случае электрическую цепь стоит дополнить датчиком движения.

Независимо от производителя все модели фотореле для уличного освещения имеют три провода:

красный – фаза для подключения нагрузки;
синий или зеленый – нулевой провод;
черный или коричневый – питающая схему фаза.

В заключение стоит отметить, что подключение датчика день-ночь не требует глубоких познаний в электротехнике. С этой работой сможет справиться абсолютно каждый.

Схема подключения фотореле для уличного освещения — видео

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Как работает ДД — принцип работы. 3 вида датчиков.

В определенных материалах кристаллической породы, если изменить температуру, возникает пиростатический эффект.

После подключения проводов к датчику можно надеть крышку и переходить к подключению проводов к распределительной коробке. Величина освещенности Данный параметр должен быть настроен на то время суток, когда естественного освещения не хватает для нормального обозрения окружающего пространства.

Подобная схема датчика движения должна быть указана в инструкции. Датчик движения подает сигналы в блок управления.

Проверяем собранную схему в работе. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.

Типовая схема детектора движения

Теперь я просто нажимаю на выключатель, и лампа горит независимо от датчика. Провод МГТФ используется для подключения датчика фторопластовая изоляция. Если количество линз увеличить еще больше — до нескольких сотен — то получится датчик присутствия, чувствительный к незначительному движению.

Замыкание контактов и включение осветительных ламп происходит при изменении инфракрасного, электромагнитного или ультразвукового фона в районе действия приборов. Подключение ИК датчика движения с системой сигнализации На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон места, которые датчик не охватывает своим действием.

Области применения датчиков движения:

IP44 — не слишком отличается от IP41, но позволяет использовать прибор даже на улице. Я настроил его на такой промежуток времени, чтобы пройти пешком от калитки ворот до дверей дома.

Электронная схема микроволнового датчика движения При необходимости можно уменьшить чувствительность, это тоже снизит количество ложных срабатываний. Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных.
ДАТЧИК ДВИЖЕНИЯ.ПОДКЛЮЧЕНИЕ,НАСТРОЙКА,РАБОТА!!!

Дополнительные функции

Это далеко не полный перечень приборов, используемых в системе «умный дом» для его полноценного функционирования. Научно-технический прогресс готов предложить огромное количество датчиков с самым разным функционалом:

Датчики распознавания лиц. Интегрируются в системы видеоконтроля, которые способны узнавать домочадцев и поднимать тревогу при появлении в зоне контроля неизвестного человека.
Детекторы распознавания номеров автомобилей. Аналогичное устройство, но только способное считывать не лица, а номера авто. Так, при подъезде своей машины, устройство подаст сигнал на приводы электромоторов для открывания ворот.
Датчик влажности. Используется для определения необходимости полива комнатных или садовых растений. При снижении уровня влажности почвы ниже установленного значения, прибор известит об этом владельца звуковым сигналом или при помощи СМС.

Как видим, датчики для системы управления «умного дома» выступают в качестве органов чувств. Чем больше их, и чем разнообразнее их функционал, тем больше возможностей предоставляет комплекс smart-house своему владельцу.

Параметры, требующие правильной настройки

Самодельные датчики движения

Вопрос о том, как сделать датчик движения своими руками связан с ограниченными возможностями домашнего мастера, то есть должен быть максимально простым. Наибольшее распространение получили следующие варианты исполнения:

прибор со встроенным источником света и находящегося на определенном расстоянии фотоэлемента транзистора (световой);
прибор, состоящий из изготовленных самостоятельно электрических емкостей, который изменяет свои емкостные показатели при появлении в контролируемой зоне человека (емкостной);
используется совсем недорогой комплект «Arduino», который реагирует на изменение теплового излучения.

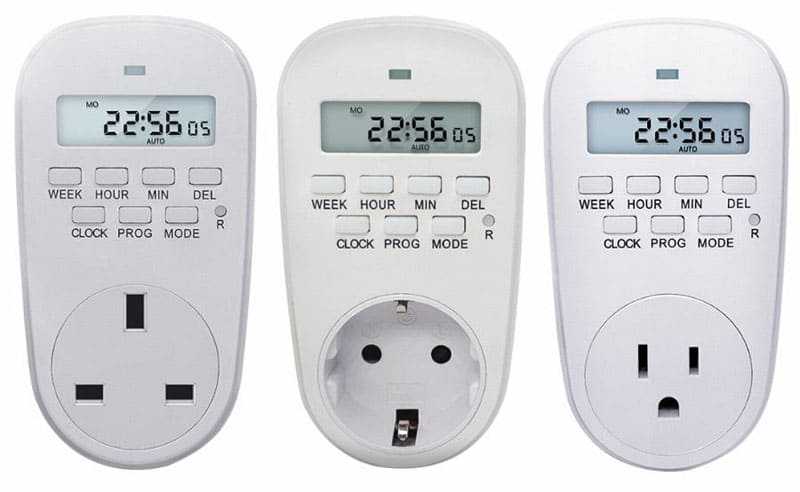

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе.

ФОТО: 220volt.com.ua Механические модели – самый простой тип прибора для включения/отключения электричества

Механический таймер включения и выключения электроприборов

Простой вариант, который функционирует по принципу обычного часового механизма. Пользователю требуется только, словно будильник, завести прибор на определённое время. После того, как реле обратного отсчёта времени отработает, произойдёт включение или отключение питания.

Механические модели также можно разделить на два типа: имеющие рычаг, посредством которого осуществляется выставление времени, или кнопки, используемые для программирования срабатывания.

ФОТО: static-eu.insales.ru Электрические таймеры позволяют выставлять время на сутки и на неделю

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

ФОТО: www.fiyatgrafik.com Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

ФОТО: conrad.ru Таймер на дин-рейку может быть как электрическим, так и аналоговым

Таймер на дин-рейку

Ещё одной разновидностью таймеров для управления электрическими приборами в доме или квартире является реле, которое монтируется на дин-рейку или, проще говоря, встраивается в линию проводки щитка. Внутри также имеется простейший программатор для выставления режима работы. Существует возможность настройки как суточной, так и недельной программы.

ФОТО: квант-спб.рф Электрические таймеры имеют встроенный аккумулятор для сохранения настроек

Статья по теме:

Как разместить датчик

Чтобы устройство с сенсором выполняло свои функции, его нужно правильно разместить. Для получения максимальной экономии, его следует устанавливать в местах с наибольшим скоплением людей.

Потолочные датчики ставят преимущественно в небольших помещениях. По возможности их устанавливают на высоте 2.5–3 м. Тогда радиус действия будет 10–20 м.

Настенные датчики популярны на крытых объектах и на открытом воздухе. Их нужно устанавливать на высоте от двух до трех метров. Для получения большего радиуса обзора, лучше закрепить его в углу

Важно не забыть направить устройство на место прохода людей

В исключительных ситуациях устройство на улице может стоять на любой высоте вплоть до 10 м. Тогда прибор нужно установить таким образом, чтобы он висел под углом около 40 градусов к горизонтальной поверхности

Важно помнить, что чем больше будет радиус, тем выше шанс ложного включения

Автоматический ИК-датчик для системы охраны	ИК-датчики HC-SR501/505/602	Выключатель света с встроенным датчиком движения
Охранный прибор с датчиком движения и звуковой сигнализацией	Уличный беспроводной ИК-датчик	Датчик движения для светодиодной ленты

3 схемы подключения датчика света — ошибки и правила при установке фотореле на улице.
Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Установка датчика своими руками Можно включить ночной режим, когда датчик реагирует на движение или уровень освещения, либо использовать устройство как обычный или переносной светильник. Спрашивайте, я на связи!

RCWL-0516 — датчик движения на эффекте Доплера

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера

Датчик работает благодаря эффекту Доплера – изменение частоты радиопередатчика либо отражателя, вследствие их движения, минуя небольшие препятствия. Модуль RCWL-0516 можно использовать как датчик движения в различных системах автоматизации, например, системы безопасности, автоматические системы освещения, автоматическое открытие/закрытие дверей, в проектах на микроконтроллерах или просто с релейным модулем. Как я понимаю, свои способности модуль приобрёл от не экранированного и маломощного СВЧ генератора, на частоту которого влияют отраженные сигналы от «отражателей». Создать самому такое устройство под силу только подготовленным радиолюбителям, и поэтому очень приятно, что выпущен такой готовый модуль, с которым можно уже поэксперементировать. Как отмечается в , микросхема используемая в данном модуле, очень сильно похожа на микросхему BISS0001 которая установлена в датчике движения HC-SR501, которую я уже публиковал на своём сайте ранее. И работа этого модуля, так же очень сходна с работой датчика движения HC-SR501. Передатчик модуля излучает радиосигнал на частоте 3,181 ГГц . Если предмет в радиусе действия модуля будет удаляться, то частота сигнала уменьшится, а при его приближении частота увеличится, и от изменения частот датчик и сработает.

Характеристики: модель: RCWL-0516; микросхема: RCWL-9196; радиус действия: 5..9 м; угол обзора: 360°; рабочая частота: 3,181 ГГц; мощность передачи: 20..30 мВт; напряжение питания: 4..28 В; потребляемый ток: 2,8..3 мА; выходной ток встроенного стабилизатора: до 100 мА; выходное напряжение встроенного стабилизатора: 3,2..3,4 В; выход работает в триггерном режиме с уровнями: логического нуля: 0 В; логической единицы: 3,3 В; удержание выходного импульса: 2 секунды.

На плате отсутствует несколько радиодеталей, устанавливая которые можно менять некоторые параметры модуля. Это прежде всего фоторезистор, для него на плате предусмотрено специальное место. Как отмечается в разных источниках из интернета, что модуль будет активным, если на входе CDS будет присутствовать напряжение выше 0,7 вольт. При соединении входа CDS с GND модуль перестанет реагировать на движение. Так же, этот фоторезистор можно вынести с платы и установить его в удобном для вас месте, подключив его к контактам CDS и GND. Для регулировки чувствительности фоторезистора можно установить резистор с номиналом около 1 МОм, на место обозначенное на плате R-CDS. Для снижения чувствительности до 5 м нужно установить резистор с номиналом 1 МОм, на место обозначенное на плате R-NG. То есть снизить коэффициент усиления второго операционного усилителя. Для регулировки времени удержания импульса (в секундах) нужно на место, обозначенное на плате C-TM, установить конденсатор. Время в секундах можно вычислить по формуле: T=(1/C)*32678.

О конструкции корпуса модуля Перед передней стороной не должно быть много металлических предметов. Передняя сторона платы — это сторона с компонентами. Эта сторона должна быть обращена к обнаруживаемым объектам. Не загораживайте переднюю сторону чем-либо металлическим. Задняя сторона должна иметь зазор более 10 мм от любого металла. Как я понял, индуктивность СВЧ генератора должна быть экранирована с обратной стороны и экран должен быть установлен таким образом, что бы со всех сторон от него было свободное пространство не менее 10 мм.

Можно также почитать об подобных устройствах в , и интернете.

Литература: 1. https://github.com/jdesbonnet/RCWL-0516/ 2. А.Хабаров. Датчик движения. Радио №10, 2001 г., стр.31-32 3. А.Исаев. СВЧ датчик движения для охранной сигнализации. Радио №12, 2002 г., стр. 41-42

Схема блока управления кофеваркой

Конструирование блока управления кофеваркой начал с того, что нарисовал вот такую блок-схему.

Как видите, сигналы от датчика движения и температуры поступают в «Блок управления», который в нужный момент отключает электромагнитное реле. Последнее отключает от сети не только нагревательный элемент, но и блок питания, то есть, всю кофеварку.

А это уже электрическая схема блока управления. Назначение элементов схемы следующее.

ПМ-4 пиромодуль (не содержит встроенного усилителя).

VT1 усиливает сигнал пиромодуля.

DA1-1-DA1-2 корректирующий усилитель сигнала пиромодуля.

VD1 датчик температуры на основе германиевого диода.

DA1-3 усилитель сигнала датчика температуры.

DA1-4 стабилизатор виртуальной земли.

VS1 пороговый элемент, блокирующий питание реле Р1.

VT2 реле задержки. Предотвращает отключение кофеварки во время переходных процессов, возникающих в схеме усилителя датчика движения, после подачи питания.

Z1 стабилизатор напряжения 12 Вольт.

Z2 стабилизатор напряжения 8 Вольт.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

IRL3705-006 — Технические характеристики: Полярность: N-канальная; MOSFET Operating

Детали, спецификация, цитата по номеру детали: IRL3705-006

Деталь	IRL3705-006
Категория	Дискретные => Транзисторы => Металлооксидные полупроводниковые полевые транзисторы (МОП-транзисторы)
Наименование	80 A, 50 В, 0,012 Ом, N-КАНАЛЬНЫЙ, Si, POWER, MOSFET, TO-220AB
Описание
Компания	International Rectifier Corp.
Техническое описание	Загрузить IRL3705-006 Техническое описание

Спецификации
Полярность	N-канал
V (BR). )	0,0120 Ом
Количество единиц в IC	1

Сопутствующие продукты с одинаковыми техническими данными

ИРЛ3705-002ПБФ

ИРЛ3705-003

ИРЛ3705-003ПБФ

ИРЛ3705-004

ИРЛ3705-004ПБФ

ИРЛ3705-005

ИРЛ3705-005ПБФ

ИРЛ3705-006ПБФ

ИРЛ3705-009

ИРЛ3705-009ПБФ

ИРЛ3705-010

Некоторые номера деталей того же производителя International Rectifier Corp.

IRL3705-006PBF Технические характеристики: Полярность: N-канальная; MOSFET Режим работы: Улучшение; V(BR)DSS: 50 вольт; RDS(вкл.): 0,0120 Ом; Количество единиц в IC: 1

IRL3714LTRL

ИРЛ3714ТРЛ

ИРЛ3715СПБФТРЛ

IRL3715ZCSTRLPBF

ИРЛ3803-002

IRF7329: двухканальный силовой полевой МОП-транзистор HexFET -12 В в корпусе SO-8

IRU3073CQ: Синхронный ШИМ-контроллер с защитой от перегрузки по току / LDO-контроллер в 16-контактном пластиковом корпусе Qsop

OM1327NTM : 1,5 А, трехконтактный, прецизионный регулируемый регулятор отрицательного напряжения

AFL27003R3SZPBF: 2-ВЫХОДНЫЙ МОДУЛЬ ПИТАНИЯ РЕГИСТРАЦИОННОГО ПИТАНИЯ 66 Вт DC-DC Технические характеристики: Выходное напряжение: от 3,23 до 3,37 В; Входное напряжение: 270 вольт; Выходная мощность: 66 Вт (0,0885 л.с.); Рабочая температура: от -20 до 85 C (от -4 до 185 F)

IRF240ECPBF: 18 А, 200 В, 0,21 Ом, N-КАНАЛ, Si, POWER, MOSFET, TO-204AE Технические характеристики: Полярность: N-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 200 вольт; RDS(вкл. ): 0,2100 Ом; Количество единиц в ИС: 1

IRF5210-015PBF : 35 А, 100 В, 0,06 Ом, P-КАНАЛ, Si, POWER, MOSFET, TO-220AB Технические характеристики: Полярность: P-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 100 вольт; RDS (вкл.): 0,0600 Ом; Количество единиц в ИС: 1

IRFI1310N-012 : 21 A, 100 В, 0,04 Ом, N-КАНАЛ, Si, POWER, MOSFET, TO-220AB Технические характеристики: Полярность: N-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 100 вольт; RDS(вкл.): 0,0400 Ом; Тип упаковки: ТО-220, ТО-220, 3 контакта; Количество единиц в IC: 1

IRHMJ4250PBF: 26 А, 200 В, 0,11 Ом, N-КАНАЛ, Si, POWER, MOSFET Технические характеристики: Полярность: N-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 200 вольт; RDS(вкл.): 0,1100 Ом; Тип упаковки: ГЕРМЕТИЧНАЯ, ТАБЛИЧНАЯ TO-254AA, 3 PIN; Количество единиц в ИС: 1

OMA511SKCB: ОУ, 10000 мкВ OFFSET-MAX, ШИРИНА ПОЛОСЫ 1 МГц, MBFM8 Технические характеристики: Напряжение питания (VS): 28 вольт; IBIAS: 0,0400 мкА; КОСС: 110 дБ; Скорость нарастания: 1,8 В/мкс; Рабочая температура: от -55 до 125 C (от -67 до 257 F); Тип упаковки: ТО-3, ТО-3, 8 PIN; Количество контактов: 8; Количество устройств: 1

Можно ли сделать своими руками?

Несмотря на невысокую цену датчиков, многие пытаются сделать устройства самостоятельно и сэкономить деньги. Преимущества такого решения заключается в возможности хорошо разобраться в принципе действия, снизить расходы на обслуживание и «заточить» устройство под конкретные условия применения.

Кроме того, при правильной сборке можно уменьшить расходы и даже модернизировать систему.

Но есть и минусы. Перед тем как приступить к работе, необходимо закупить оборудование, нарисовать схему, определиться с размерностью и другими моментами. Это требует опыта и знаний. При этом нет гарантий, что готовая схема будет работать.

Если принято решение самостоятельно собрать датчик движения, подготовьте следующие элементы:

корпус для сбора схемы;
набор элементов;
паяльник и провода разного сечения;
крепление;
отвертка;
прочие материалы — изолента, пассатижи, кембрик.

Для включения освещения будет применятся датчик с вмонтированным в него фотоэлементом. В роли выключателя будет выступать фотореле.

Для сбора схемы потребуется:

конденсатор (С1);
операционный усилитель DA1;
фототранзистор (VT1);
сопротивление R1 для нагрузки коллектора и создания рабочей точки;
резистор R2 для реализации обратной связи.

При правильной сборке схема действует так. После поступления света на VT1 элемент срабатывает, и фототранзистор открывается с последующей зарядкой С1. При снятии напряжения с VT1 происходит разряд конденсатора и снижение напряжения.

В роли источника освещения для фотоэлемента может выступать простой лазер или светодиод инфракрасного типа.

Сборка проходит по такому алгоритму:

Соберите источник питания, отрегулируйте его и проконтролируйте выдаваемый ток.
К минусу источника питания подключите сопротивление.
Подсоедините диод при помощи катода.
На анод выведите подстроечный резистор.
Соедините транзисторный эмиттер с минусовым проводом источника питания.
Подсоедините сопротивление с базовой схемой.

После сборки остается опробовать правильность работы изделия при попадании на него света. Возможные ошибки необходимо устранить сразу при обнаружении.
