Защита проводов

Схема теплого пола.

Есть возможность выполнять электромонтаж замоноличенной несменяемой электропроводки в полу, однако самым лучшим решением будет выполнение прокладки кабеля для труб. Это даст возможность без особых затрат в дальнейшем заменить кабельную линию, которая была повреждена, то есть выполнить электромонтаж проводки, которая может быть сменена.

С чужой электропроводкой несколько сложнее, потому как при удалении подобных проводов и кабелей придется обесточить своих соседей. В случае если соседи имеют желание и возможность самостоятельно переложить собственную электропроводку, при согласовании с ними можно будет удалить их. Однако вовсе не стоит без предупреждения обесточивать своих соседей.

В том случае, если соседи будут отказываться переложить собственную электропроводку труб, необходимо постараться защитить их провода от различных механических повреждений при помощи наложения дополнительной защитной оболочки на них в виде короба либо гофрированных труб. Далее будет возможность спокойно залить их при помощи цементно-известкового раствора (стяжки).

Схема монтажа теплого пола.

Не следует в полу оставлять скрутки проводов, потому как при заливке данной электропроводки существует вероятность того, что человека, который выполняет монтаж, может поразить электрическим током. В случае если убрать скрутки проводов с пола нет возможности, понадобится выполнить установку на жилы проводов кабельные герметичные муфты, однако стоит помнить, что от качества соединения будет зависеть дальнейшая работоспособность электроснабжения. Если выполнить соединение жил проводов ненадежно, появится вероятность подвергнуть себя дополнительным строительно-ремонтным работам по вскрытию пола и перемонтажу электропроводки.

После того как полностью будут выполнены все электромонтажные работы труб, понадобится провести комплекс электроизмерений. В него входит:

• визуальный осмотр;
• замер согласования параметров цепочки “фаза – ноль” с характеристиками аппарата защиты и непрерывности защитного проводника;
• установление наличия цепочки между элементами заземленной установки;
• замер и испытание выключателей автоматических и управляемых дифференциальным током (УЗО);
• замер сопротивления изоляции кабелей, проводов и обмоток электрических машин.

Если нет возможности самостоятельно выполнить электроизмерения, следует воспользоваться услугами квалифицированных специалистов электролаборатории, которая имеет возможность передвигаться.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

Выбор материалов

Трубы

Монтаж электропроводки в полу с использованием труб

При выборе материала труб следует руководствоваться требованиями ПУЭ, а также «Общим требованиям», приведенным выше

Кроме этого необходимо обратить внимание на толщину стенки трубы, в зависимости от сечения и материала прокладываемых проводников, а именно:

Максимальное сечение жилы провода,мм2	Толщина стенки, не менее, мм
Алюминий	Медь
до 4,0	до 2,5	не нормируется
6,0	—	2,5
10,0	4,0	2,8
16,0 и 25,0	6,0 и 10,0	3,2
35,0 и 50,0	16,0	3,5
70,0	25,0 и 35,0	4,0

Кабельная продукция

Электропроводка под полом: провод или кабель

Изначально следует определиться – провод или кабель будут использованы при выполнении работ.

К плюсам использования кабелей можно отнести следующие:

1. Более устойчивы к длительному нагреву и как следствие – к токам короткого замыкания;
2. Имеют несколько слоев изоляции, что повышает их защитные свойства;
3. Более продолжительный срок эксплуатации и лучшие эксплуатационные характеристики.

К минусам можно отнести:

1. Более высокая стоимость;
2. Более трудоемкий монтаж при большом количестве прокладываемых в одной трубе.

Критерии выбора кабелей следующие:

• Количество жил – не менее 3-х для однофазной сети, и 5-и для трехфазной.
• Материал жил – медь. Использование алюминия запрещено ПУЭ.
• Сечение жил. Определяется исходя из установленной мощности приемников и, в соответствии с ней, с получающейся токовой нагрузкой.  На основании получившихся значений и используя данные приведенных в ПУЭ, в соответствии с условиями прокладки, определяется минимально допустимое значение сечения кабеля.
• Марка кабеля. Определяется в соответствии с требованиями ПУЭ и условиями прокладки.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Места, в которых способ использовать выгодно

Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.

Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.

Это интересно: Основные этапы строительства дома из пеноблоков: описываем суть

Места, в которых выгодно уложить проводку под полом

Данный метод разводки электрического кабеля актуален в «голых» жилых или административных зданиях без готового ремонта. Речь идет о различных новостройках, которые сдаются в черновом варианте. Такой подход исключает штробление стен, провод свободно размещается на любых участках пола с удобной разводкой к розеткам и выключателям.

Половая разводка идеально вписывается в деревянные сооружения. Данный вариант полностью исключает недостаток, связанный со сложной доступностью кабеля. Метод как никогда актуален, поскольку при монтаже электропроводки на стенах приходится либо к ним крепить кабель-каналы, что портит интерьер помещения, либо оформлять все в ретро-стиле, что приводит к существенным финансовым затратам. Спрятав кабель в деревянном полу, вы сможете в любой момент достать его из-под досок и совершить необходимые манипуляции.

Монтаж электрики в деревянном доме

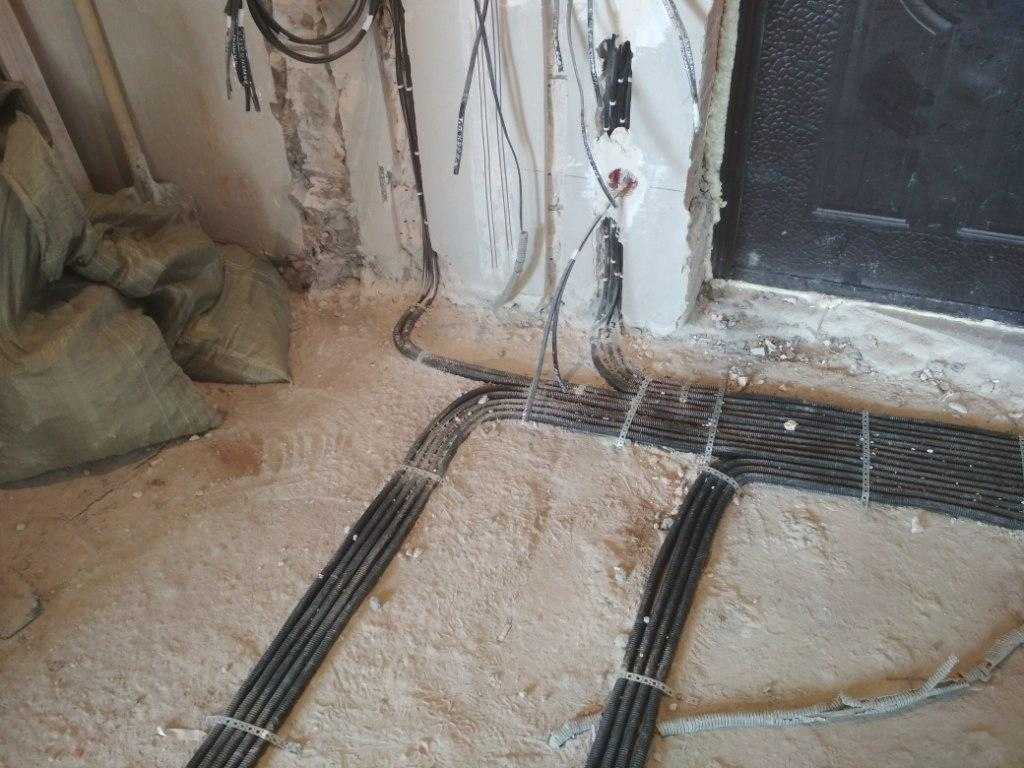

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.

На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

Блок: 8/8 | Кол-во символов: 2393

Кол-во блоков: 13 | Общее кол-во символов: 16548

Количество использованных доноров: 3

Информация по каждому донору:

1. https://DekorMyHome.ru/remont-i-oformlenie/provodka-v-poly-osnovnye-plusy-i-minysy.html: использовано 4 блоков из 4, кол-во символов 3225 (19%)
2. https://master-houses.ru/elektroprovodka-v-polu/: использовано 3 блоков из 5, кол-во символов 5747 (35%)
3. https://EvoSnab.ru/ustanovka/prokladka/provodka-pod-polom: использовано 6 блоков из 8, кол-во символов 7576 (46%)

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

1. Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
2. Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
3. При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
4. Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
5. Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
6. В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Пример установки распаечной коробки с заземлением труб и запениванием монтажных пропилов в лагах.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

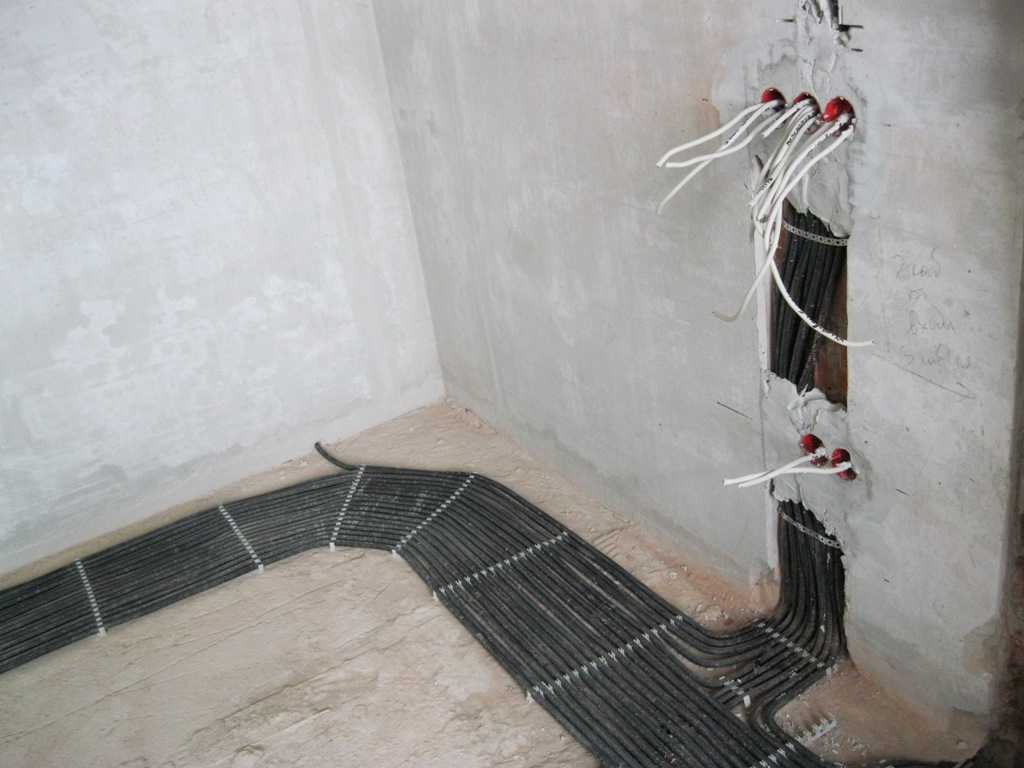

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

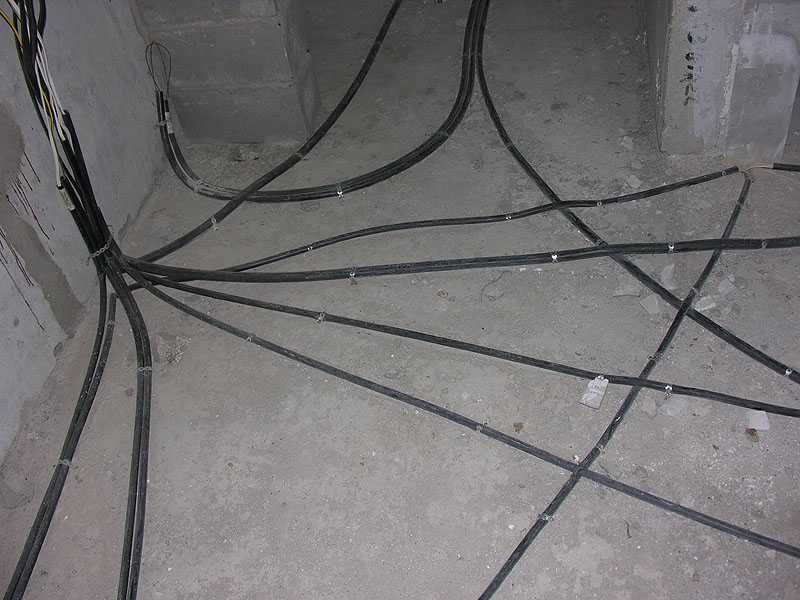

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

• Исключение распределительных коробок;
• Рекомендуемая максимальная длина линии под полом – не больше 20м (для удобной протяжки или замены кабеля);
• Количество изгибов кабеля не больше с углом поворота не более 90º;
• Перед заливкой стяжки рекомендуется фиксировать уложенные каналы, трубы, гофры при помощи хомутов и пластин;

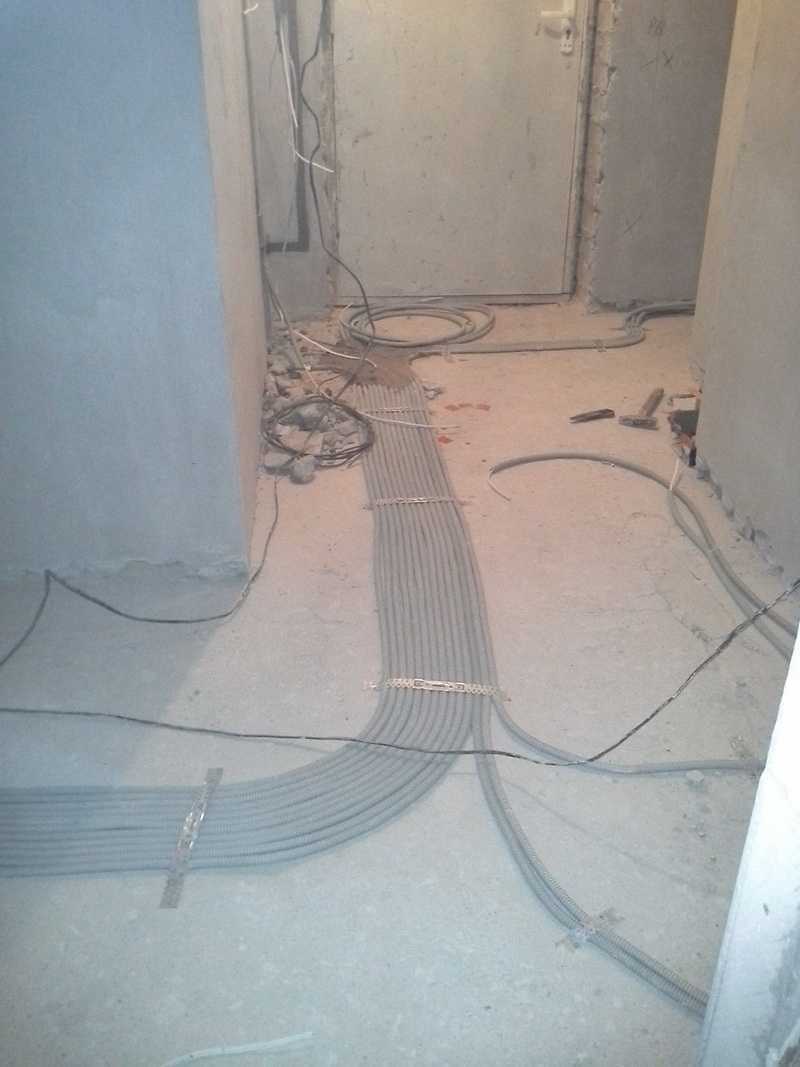

  Фиксация гофрированных труб электропроводки перед заливкой бетона

• Минимальная  прослойка бетона над гофрой – не менее 30мм (3 см), при условии армирования специальной сеткой;
• Свободное размещение кабеля в гофре или металлической трубе (не более 40% объема);
• Обязательная защита кабеля от механических воздействий при помощи гофры и металлической трубы;
• При прокладке электропроводки под деревянными полами – надежная защита только при помощи металлических труб, герметично соединенных и заземленных.

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.
