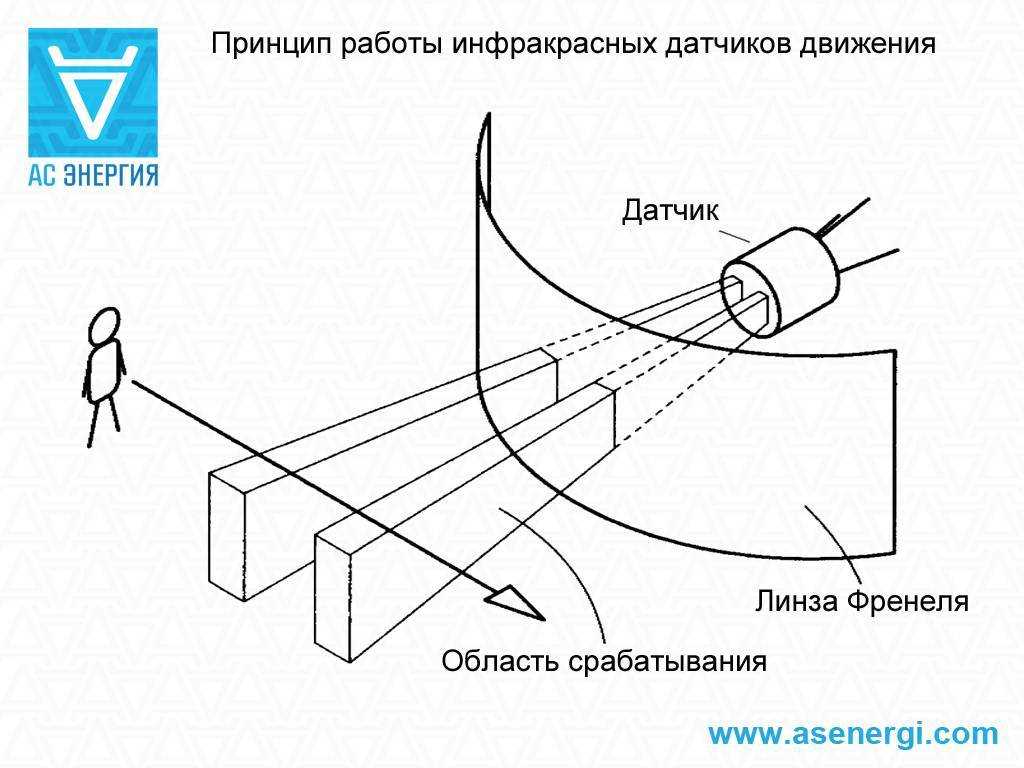

Принцип работы инфракрасного датчика движения

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

1. Радиоволновые;
2. Ультразвуковые;
3. Инфракрасные;
4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

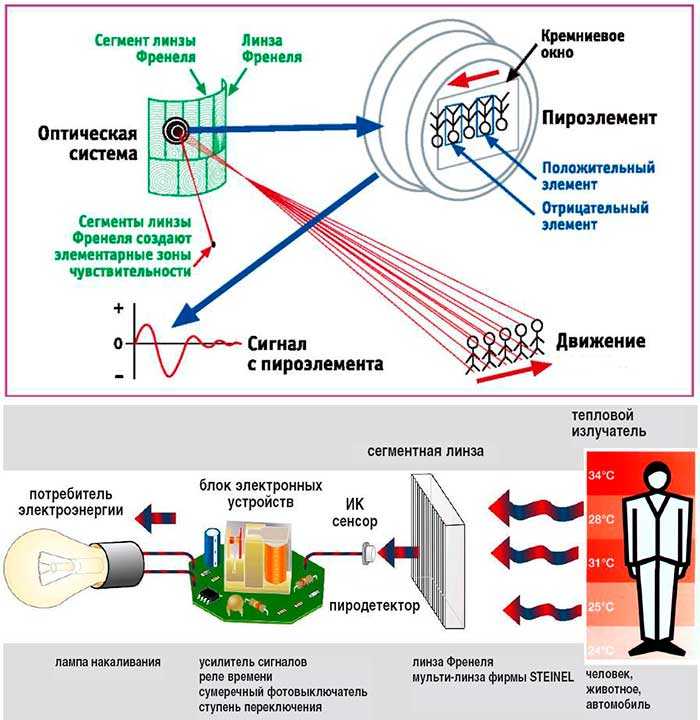

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

• Чувствительность;
• Наличие антисаботажной зоны;
• Объём зоны захвата по горизонтали и вертикали;
• Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Этапы сборки прибора

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением.

На каждой плате распаян разъем из трех штырьков, VCC 5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе.

Теперь вы знаете, как сделать датчик движения своими руками. Надеемся, предоставленные схемы и видео помогли вам в сборке самодельного сенсора!

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

В предложенной схеме 1 на резистор R1 возлагаются функции коллектора и нагрузки. Настройка рабочей точки осуществляется с его помощью. Оптимальное сопротивление определяют методом подбора.

Для точной настройки значений включения и отключения микроволнового датчика (схема 2) требуется компаратор. Его роль играет тиристор VS1. Он находится под управлением силового реле напряжением 12 В.

Для примера можно использовать алгоритм действий при выборе типового пироэлектрического модуля HC-SR501. Первым переменным резистором настраивают чувствительность. Кроме дистанции (до 7 м), этим параметром можно ограничить размер детектируемых объектов. Вторым регулятором устанавливают необходимое время для задержки управляющего выходного импульса. Положением перемычки устанавливают режим:

• H (по умолчанию) – отсчет времени начинается от момента обнаружения движения;
• L – определение движения обнуляет таймер.

Элементы настройки

Разновидности ревунов и датчиков

Понятно, что полная и максимально достоверная информация указана лишь в руководстве по эксплуатации. Однако при выборе нужно знать об особенностях сигнализаций-ревунов разных типов. Итак, зачастую в продаже встречаются следующие модели:

1. Простейшие. Отличаются простым монтажом и доступной стоимостью. Используется исключительно звуковой эффект.
2. Приборы, оснащенные световыми индикаторами. Такое оборудование не только издает сильный шум при работе, но и выделяет свет, позволяя увидеть систему издалека.
3. Самое современное решение — сигнализация GSM. При проникновении злоумышленников на дачу подобное оборудование незамедлительно отсылает соответствующее сообщение на сотовый телефон владельца, который может сразу же позвонить в полицию или сторожу.

Выбор того или иного варианта зависит от личных предпочтений, особенностей участка и финансовых возможностей. Также нужно учитывать конструктивные особенности приборов. К примеру, дачные домики с дверьми и окнами рекомендуется оборудовать датчиками открытия.

Датчики — это своеобразное звено всей системы, которое реагирует на проникновение в помещение. Они могут быть нескольких разновидностей:

1. Датчик вибрационного воздействия фиксируется на вертикальной плоскости и реагирует на изменения положения объектов. Он зачастую применяется для предотвращения несанкционированного доступа на дачу через оконные стекла и проломы в стенах.
2. Датчики, реагирующие на разбитие окон, фиксируются на стеклах. Они могут одновременно учитывать наличие и вибрации, и звука.
3. Датчики на разрыв (герконовые) продаются в паре — одно устройство прикрепляется непосредственно к двери, другое — на дверной короб. Система активируется в той ситуации, если устройства начинают друг от друга удаляться.
4. ИК-датчик. Любое движение в помещении обуславливает колебания инфракрасного фона. Именно на этом принципе и основывается работа датчика движения. По сути, воспользовавшись таким прибором, можно заменить все другие разновидности датчиков.

Конечно, отзывы дачников относительно сигнализаций-ревунов противоречивы. Больше всего пользователи жалуются на системы китайского производства. У такого оборудования датчики нередко срабатывают без причины, а блок управления время от времени дает сбои. Потому эти приборы лучше приобретать у проверенных поставщиков или непосредственно у производителя.

То есть хозяин дачи даже может понести ответственность за причинение вреда жизни или здоровью злоумышленника.

Пассивный ик датчик движения SPR PLUS – цена

Можно ещё дешевле!

Прайс-лист Кситал

Пироэлектрический 4-х линейный детектор объёма, оптико-электронной конструкции, с повышенным иммунитетом на радиоволновые воздействия, мелких животных и тепловых помех для предотвращения ложных срабатываний охранной сигнализации в помещениях.

Извещатель предназначен для использования в системах охраны для обнаружения проникновения в охраняемое пространство и передачи извещения о проникновении. Датчик движения Рапид наиболее оптимально сочетается с системами Кситал.

Назначение прибора

• Микроволновой ИО (извещатель охранный), с широкой линзой высокочувствительного PIR-сенсора, обеспечивает сверхточное определение источника движения в квартирах, частных домах, гаражах.

  Главная задача ДД (датчика движения) заключается в фильтрации источника теплоизлучения по объёму и температуре и передачи сигнала тревоги на приёмник (контроллер) сигнализации.

• Основное назначение прибора – это 4-линейная 100% инфракрасная дифференциация нарушителя охраняемого периметра по размерам его засветки (в диаграмме).

  90° угол обзора, невосприимчивость к электромеханическим воздействиям квадросенсора – гарантируют исключительную точность визуального восприятия объекта. Применение ASIC технологии (универсального подключения к любым системам безопасности) позволяет интегрировать ИК извещатель в бюджетные GSM системы Страж, Дачник, Кситал и пр.

Скрытый датчик PIR, настенного типа установки создаёт 20-метровую зону детекции и благодаря счетверённому пироэлементу с термокомпенсацией, не реагирует на механические (движение воздуха, электромагнитные волны, скачки температуры и т.п.) помехи, перемещения домашних животных и детей (до 25 кг).

При обнаружении незаявленного по параметрам пассивного датчика нарушителя срабатывают сухие контакты реле, тревожный импульс запускает систему сигнализации в помещении.

Преимущества охранного извещателя SPR PLUS/SPR PET PLUS

• Прибор – инфракрасный детектор движения, не требует дополнительной юстировки, легко устанавливается на стену (своими руками) и благодаря небольшим размерам может быть визуально скрытым от посторонних.
• Пассивный компактный датчик, с защитой от животных, обладает эргономичным дизайном, не потребляет лишних энергоресурсов и выборочно реагирует на источники нарушения целостности охраняемого периметра (взлом, кража, несанкционированное проникновение).
• Кроме этого, встроенная плавная ручная регулировка чувствительности фона, цифровая компенсация температуры, 15 на 22 метра – стандартная зона детекции.

Надёжность и эффективность

В корпусе с тамперной защитой установлен долговечный микропроцессор и устойчивая к механическим воздействиям широкоугольная линза. Расширенная диаграмма ИК-сенсора охватывает площадь до 25 метров (не смотря на миниатюрные размеры прибора).

Технические характеристики устройства

Входное напряжение	8.2 – 16 V/DC
Защита EMI	50.000 V
Ток потребления	режим тревоги 10мА, дежурный режим 7мА
Выходное реле	Н. З. 28В 0.1 мА 27 Ом
Тампер	Н. З. 28В 0. 1 мА 10 Ом
Температура работы	-20 С° +50 С° / влажность 95%
Время прогрева	20 сек
Период обработки сигнала	1.2 +/- 0.5 сек
Радиус действия шторы	3.6м x 8м x 0.5м
Зоны детекции	16 шт.
Защита RFI	30V/m 10-1000 Мгц
Аллея для животных	до 5 кг (SPR PLUS), до 25 кг (SPR PET PLUS)
Температурная компенсация	есть
Счётчик импульсов	есть
Светодиод	вкл. тревога
Размер	60 мм x 48 мм x 33 мм
Вес	45 гр

Условное обозначение: SPR PLUS/SPR PET PLUS

Рис. Схема диаграммы работы извещателя охранной сигнализации Pet Plus/SPR Plus

Установка своими руками. Оптимальная высота 1,5-2,5 м. Расположение – настенный пассивный датчик. Калибровка при стандартном расположении не требуется. Провод для подключения от 0.5 мм. Подробная инструкция – см. выше.

Проверьте цены в нашем магазине – мы опустили их на обе лопатки!

• автономные (охранные извещатели, пассивные, оптико-электрические)
• миниатюрные (скрытые, встроенные, мини-датчики)
• радио датчики (беспроводные, уличные, внешние, радиоканальные, с радиоприёмниками)
• объема (с камерами, с домофонами, с видеорегистраторами, шторы)
• охранные (присутствия, с сиреной, gsm сигнализации, периметра, внутренние)
• температурные (инфракрасные, оптические, зеркальные, PIR, пиродатчики)
• для умного дома (управления освещением света, светильниками)

Спрашивайте у менеджеров!

Некоторые подробности

Для небольших объектов можно использовать недорогие профессиональные устройства сигнализации. Но, например, не имеет смысла тратить такую же сумму на обеспечение безопасности дома для отдыха. Плюс обслуживание. Это тоже не будет стоить дешево. А иногда вам просто необходимо отпугнуть незваного гостя, включив сирену, которая сработает, когда он войдет на территорию.

В последние годы, например, возросла важность охраны территории загородных домов, коттеджей и крыш. В частности, многие люди включают такую систему безопасности ночью, когда находятся дома

Периметральные датчики можно разместить внизу забора, в середине забора или на вершине забора. Ограждения могут быть выполнены из различных материалов: бетона, кирпича, сетки-рабицы, профнастила и других конструкций и материалов.

Требование к качеству обнаружения. Чем меньше слепых зон, чем больше датчиков, тем выше цена. Конечно, длина периметра влияет на цену — чем он длиннее, тем дороже система. Иногда системы видеонаблюдения устанавливаются в сочетании с системой защиты периметра.

Установка трех лучевых датчиков на вершине кирпичного забора

Пассивные датчики

Пассивные приборы охранной сигнализации фиксируют перемещение нежелательного объекта на подконтрольной территории с определенной массой и скоростью, отличной от заданного значения.

Применяются для выявления лиц, проникших в помещение через двери, окна, люки. Подобные приборы не реагируют на неподвижные предметы, даже при их высоких температурных показателях.

Пассивные извещатели включают в себя приемник, линзы, электронный блок анализа сигналов. Датчики регистрируют инфракрасное излучение от теплого объекта, которое попадает на линзу Френеля и преобразуется пироприемником в специальный электрический сигнал.

Затем сигнал поступает на усилитель и электронную систему обработки информации. При установлении прибором значений инфракрасного излучения выше заданного, включается тревожный сигнал, который передается на пульт управления.

Пассивные охранные приборы имеют невысокую дальность обнаружения – 10-20 метров. Диапазон обнаруживаемых скоростей начинается с показателя 0,3 м/сек.

Для исключения ложных срабатываний от разнообразных источников излучения, внутри прибора располагаются фильтрационные конструкции («белый» фильтр, «черное» зеркало), блокирующие проникание на пироэлектрический элемент датчика иных оптических излучений.

По типу области обнаружения пассивные датчики подразделяются на: объемные оптико-электронные, поверхностные и линейные.

Достоинствами пассивных датчиков являются фиксирование посторонних объектов даже малого размера (мелких животных); эстетичный внешний вид; простота установки и настройки; высокая чувствительность и скорость обнаружения нарушителя.

Минусами пассивных извещателей является факт обнаружения нарушителя уже после его проникновения внутрь здания; чувствительность к теплым воздушным потокам от сквозняка или обогревателя.

Критерии выбора

При выборе ИК датчиков покупателей интересует внешний вид, эргономичность и оперативность срабатывания современных моделей

Существуют свойства товарных позиций, на которые покупателям следует в первую очередь обратить внимание

Устойчивость к атмосферным осадкам

Атмосферные осадки могут негативно влиять на функционирование чувствительной электроники. Наилучшим способом защиты от дождя, снега и града считается размещение прибора в корпусе с высокой степенью пылевлагозащищенности IP66.

Доступные виды источников питания

В комплект поставки устройства обычно входит аккумуляторная батарея или аксессуары для подключения к источнику питания. Это может быть шлейф с разъемами, сетевой адаптер.

Возможность подключения к центральной системе сигнализации

Инфракрасные сигнальные датчики адаптированы для взаимодействия с различными контрольно-приемными панелями. В ряде модификаций предусмотрена подача тестовых сигналов на центральный блок и сигналов о разряде батареи.

Возможность настройки чувствительности

Датчики с регулируемой настройкой чувствительности имеют преимущество перед моделями без такой регулировки. Настройка производится поворотом колесика регулятора из положения max (high или +) в сторону отметки min (low или -).

Возможность скрытой установки

Существуют охранные датчики скрытой установки, встраиваемые в потолок или стену. Корпус устройства утапливается в заранее подготовленное отверстие, снаружи видна только оптика пироэлектрического элемента, осуществляющая круговое обнаружение.

Принцип действия датчиков движения

Ультразвуковые приборы наиболее просты и долговечны, к тому же обладают наименьшей стоимостью. Основой их работы является излучение ультразвука и прием его при отражении от движущегося объекта.

В основе работы микроволнового (радиочастотного) ДД лежит принцип радиолокатора. Устройство автоматически срабатывает только при улавливании сигналов в определенном диапазоне. Специалисты считают, что такие приборы практичнее ультразвуковых, но и стоят они дороже.

Принцип действия инфракрасных устройств напоминает работу термометра с высокой чувствительностью. Они настроены на определенную температуру и срабатывают, когда в поле их «зрения» попадает объект с соответствующим показателем. Ввиду высокой чувствительности приборов к температурным колебаниям их нельзя ставить в кухне или рядом со входными дверьми.

В представленном видео подробно рассказано о датчиках движения, их разновидностях и особенностях работы:

Простая схема усилителя на LM324

Рассмотрим одну из простейших схем на LM324 с отрицательной обратной связью (ООС) -повторитель напряжения. Как правило, изучение темы по ОУ начинают с повторителя напряжения. Эту схему еще называют усилитель у которого имеет коэффициент усиления по напряжению равен единице. В идеале это означает, что операционный усилитель не обеспечивает какого-либо усиления сигнала и напряжение выходного сигнала совпадает с входным. То есть, если 5 В подается на вход операционного усилителя, то 5 В будет на его выходе.

Но это утверждение справедливо для идеального операционного усилителя, а не для рассматриваемого в статье LM324. Так как это не виртуальная, а реальная микросхема ее характеристики отличаются от идеальных. Рассмотрим график зависимости выходного напряжения от входного для lm324.

На графике, в области «A» показано изменение фазы на выходе. Такое может произойти при появлении отрицательного напряжения на входе микросхемы и может привести к нежелательным последствиям – выводу её из строя.

Так же, на графике видно, что напряжение на выходе усилителя растет с увеличением входного. Но оно не может расти бесконечно, и ограничено напряжением питания микросхемы 5 В и особенностями её работы. Так, напряжения на входах незначительно разнятся, через них течёт небольшой по величине ток, поэтому напряжение на выходе будет немного отличаться от подаваемого. На графике, в области “С”, видно предельное выходное напряжение 3.8 В для рассматриваемой схемы усиления, запитанной от 5 В.

На практике, повсеместно приходится работать с активными электронными компонентами, которые имеют достаточно слабый выходной ток. Например, такими как микрофон. Подключение к нему элемента с маленьким сопротивлением приведет к снижению напряжения выходного сигнала, создаваемого с его помощью. В таких случаях можно использовать повторитель напряжения, который имеет большое входное и низкое выходное сопротивление, соответственно не будет уменьшать или искажать подаваемый на вход сигнал.

Повторитель напряжения далеко не самая распространенная типовая схема применения для этой микросхемы. На основе данного ОУ создаются и продолжают совершенствоваться другие типовые решения, на основе которых работают современные электронные устройства.

В каких системах используется ДД?

Существует три основных подразделения, в которых используется детектор движения:

1. регулирование работы освещения;
2. безопасность;
3. управление дверями, окнами, техникой.

В целом пункты вовсе все можно совместить в один – автоматизация управления устройствами. Однако на текущий момент наиболее развиты две первых отрасли, а третья то и дело хочет отделить от себя нового члена в самостоятельный тип.

Сегодня очень популярна технология «Умный дом» она подразумевает в себе в зависимости от широты комплектации автоматизацию работы дома. Там используются такие функции как подогрев пола, включение освещения при входе в комнату, открытие дверей и окон от одного только желания и многое другое. В этой системе и находят себя чаще всего определители движения.

На подступах к дому, особенно частному, очень удобно размещение детектора чтобы свет включался автоматически, не заставляя вас бродить в потемках до двери и открывать ее с фонарем. Некоторые люди оставляли раньше включенным свет, чтобы по возвращению домой, на крыльце было светло. Однако это чудовищный перерасход электроэнергии. А как вывод и денег.

Установка современных ДД позволяет минимизировать затраты при максимальном комфорте. Аналогичным образом работает он и в помещении, включая свет в туалете, как только вы приходите туда. Включает локальный светильник, как только вы попадаете в зону его действия. Всё это значительно упрощает жизнь.

Вторым столпом стоит безопасность. Проводной датчик движения для сигнализации и его беспроводной собрат, фиксируют вторжение чужаков на контролируемую территорию. Могут запускать или отключать сигнальную тревогу, защитную систему, или же просто отправлять сигнал на пульт управления. Помимо этого они могут осуществлять охрану периметра, служа надежным загоном для животных или надежным охранником широких угодий или поместья.

Ну и третье это совокупность влияния датчика на множество устройств и дверей с окнами в умном доме в частности. Сейчас всюду нас встречают автоматические двери. Электронные окна, открывающиеся закрывающиеся и зашторивающиеся по соответствующему сигналу. Даже туалеты и писсуары с раковинами практически все поголовно пользуются датчиками движения.

Детектор движения, потолочный

Все эти технологии выходят далеко за пределы частного сектора. Ими пользуются для охраны промышленных объектов. Для включения и выключение специальных установок, холодильных или вентиляционных. Датчики используются даже в конвейерах как система защиты человека от случайного проникновения в его рабочую плоскость.

Вопросы к устройствам одни и те же. Характеристики, рабочие диапазоны, способ монтажа, специфика. Так и приходит ответ о том, что же лучше использовать проводной или беспроводной? С большими помещениями лучше справиться проводной ДД.

В локальных точках для экономии справиться он. А еще всегда до начала ремонта, если задумать о датчике, лучше поставить с проводами. Другое дело, когда ремонт уже был. Портить его нет желания. Обслужить надо окружение в радиусе около тридцати метров от базы. Тогда стоит воспользоваться беспроводным.

В любом случае решение остается за конечным пользователем и его предпочтениями. Специфика всех устройств позволяет им вести исправную работу. Разнообразие моделей позволяют в обоих вариантах подключения исполнять свою функцию. При прочих равных, вопрос о том какой же из них выбрать, становиться скорее вопросом предпочтения.

Настройки после подключения

Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

При этом, в зависимости от модели, на корпусе присутствуют 2…4 регулятора. Стандартная маркировка и действие описаны в таблице.

• Освещенность задает интенсивность света, при которой прибор НЕ включает светильник. Это позволяет избежать срабатывания датчика днем или при включенном основном освещении. Если датчик включает не «ночное» освещение, а основное, производители рекомендуют такие параметры для настройки (люксы): на проходах 75…200, в офисах и жилых помещениях – 600, для работ с высокой нагрузкой на зрение – 1000.
• Задержка срабатывания задает промежуток между попаданием объекта в зону охвата датчика и передачей сигнала на выключение светильника (другого электроприбора). Обычно диапазон составляет от 3…5 секунд до 15 минут. Для проходных зон рекомендуют 5 минут, для рабочих – 15 минут. Время задержки до выключения отсчитывается от последней зафиксированной активности объекта. Пример: задержка установлена 10 секунд, в течение 10 минут человек двигался в зоне чувствительности датчика. Свет выключиться через 10 секунд после того, как человек перестал двигаться.
• Чувствительность датчика регулирует степень активности движения, на которую срабатывает датчик, и дальность.
• Последний табличный параметр – чувствительность микрофона – присутствует только в некоторых моделях датчиков. За счет сложности баланса между минимальным и максимальным уровнем звукового воздействия для срабатывания редко используется в быту. Основное применение – в охранных системах.

Еще один интересный момент: в ряде современных датчиков движения присутствует функция «Игнорирование домашних животных». Обычно наличие этой функции обозначается на упаковке рисунком собаки/кошки. Отсутствие ложных срабатываний основано на комбинации анализа цифровой информации и хорошей оптической защищенности линзы.

Любая «нагрузка» в схеме, будь то светильник или кондиционер, срабатывает одинаково: после подачи устройством слежения сигнала о появлении объекта требуемой массы и теплоты в зоне действия электроприбор включается. Поэтому нет особой разницы между тем, как подключить датчик движения к прожектору или использовать его для включения света.
