Настройка делителя однополярного напряжения.
Правильно собранная схема начинает работать сразу. Резистор R3 предназначен для установки равенства выходных двухполярных напряжений. Его настройку удобнее делать на двухлучевом осциллографе, подключив двухполярные выходы устройства ко входам осциллографа и включив режим взаимного вычитания сигналов. Вращая шлиц потенциометра устанавливают максимальное вычитание сигналов. В случае появления «биений» выходного напряжения в результате возбуждения и самогенерации, необходимо уменьшить значение резистора R5, увеличив при этом обратную отрицательную связь.
Микросхема К140УД7 ограничена по питанию до 15 вольт в «плече», поэтому для получения больших выходных напряжений необходимо подключать питание к выводам 4 и 7 через «добавочные» стабилитроны, но при этом возрастёт и нижний уровень выходных напряжений.
В данной микросхеме предусмотрена возможность регулировки баланса нуля с помощью внешнего подстроечного резистора. При изменении напряжения питания, её необходимо регулировать, поэтому мы её в своей схеме не используем.
По нестандартности решения, устройство, предназначенное для получения двухполярного напряжения из однополярного уникально. По своей простоте и надёжности схемы, это самый лучший способ получения двухполярного питания.
Зачастую для работы многих схем требуется двухполярное напряжение питания — однополярное с средней точкой. Т.е. когда за «Землю» принимается не минусовой вывод источника питания, а ровно половина выходного напряжения. Тогда получается относительно земли два напряжения +U и -U равной, по модулю величины.
Характерной особенностью правильного двухполярного источника питания является равные величины без знака +U и -U ВСЕГДА — если посмотреть двухлучевым осциллографом форму выходных напряжения, то пульсации сетевой частоты, а она всегда есть в реальном источнике питания, симметричны. Под влиянием недостаточной фильтрации пульсаций при увеличении +U, на столько же уменьшается и -U, для выполнения условия модуль(+U) = модуль(-U). После выше изложенного у вас закрался ответ на вопрос, зачем применяют двухполярные источники питания?
Ответ прост — для устранения влияния пульсаций питающего напряжения. Как бы мы не пытались спроектировать хороший фильтр с максимальныи КПД, сглаживающий пульсации после выпрямителя, например увеличением номиналов электролитических конденсаторов, применением активных фильтров на транзисторах, существуют устройства, для которых полученные значения уровня пульсаций все равно не приемлемы. Например приемники прямого преобразования, в состав которого входит усилитель низкой частоты с коэффициентом усиления ~ 100000, т.е. на его вход подается сигнал с уровнем ~ 1..10мкВ.
Типичным потребителем двухполярного напряжения питания являются операционные усилители. Правда их можно включить в схему и из однополярным напряжением питания, но в этом случае теряются приемущества двухполярного. В любом даташите на ОУ можно найти параметр «Supply-voltage rejection ratio», значение которое находится в пределах обычно 80 .. 100 дБ. Выражает соотношение изменение напряжение питания к изменению напряжения на выходе ОУ, выраженное в децибелах. Проще говоря коэффициент подавления пульсаций напряжения питания. Коэффициент подавления пульсаций фильтра однополярного источника питания значительно ниже.
Собственно схема преобразования однополярного напряжения в двухполярное представлена ниже. Это один из возможных вариантов. Популярна так же схема с двумя диодными мостами и одной вторичной обмоткой трансформатора. Но в моем устройстве трансформатор вынесен из корпуса, и на вход подается уже выпрямленное напряжение, так что…
Транзисторы Q1 и Q2 BD139 BD140 следует заменить на другие с достаточным коэффициентом уситения по току h21э. Я применил BDX33 BDX34 дарлингтона с значением 750. Операционный усилитель можно применять практически любой. Например LM358. В данном случае я применил который валялся под рукой — NE5532. Он сдвоенный, как видно из схемы. Триммером RV1, который должен быть многооборотным, выставляем половину напряжения питания.
LM358 DataSheet на русском, описание и схема включения
Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению. Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.
LM358 цоколевка
LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.
Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 8 – плюс источника питания.
Технические характеристики

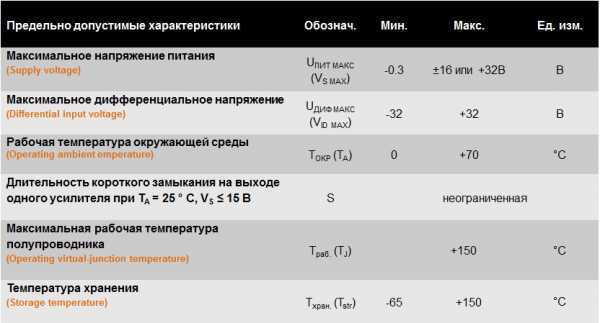

Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды TA от 0 до +70 °C, если не указано иное.
Основные электрические характеристики, при температуре окружающей среды TA = 25 °C.
Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:
Подверженность устройства повреждению от электростатического разряда (ESD):
Также у данного устройства есть тепловые характеристики:
Схемы подключения
Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.
Схема в мощном неинвертирующим усилителе.
Преобразователь напряжения — ток.
Схема с дифференциальным усилителем.
Неинвертирующий усилитель средней мощности.
Аналоги
Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.
Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.
Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.
Маркировка
Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.
В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.
Применение
Lm358 широко используется в:
- устройствах типа «мигающий маяк»;
- блоках питания и зарядных устройствах;
- схемах управления двигателем;
- материнских платах;
- сплит системах внутреннего и наружного применения;
- бытовой технике: посудомоечные, стиральные машины, холодильные установки;
- различных видах инверторов;
- источниках бесперебойного питания;
- контроллерах и др.
Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.
Схема регулируемой электронной нагрузки
Схема настолько проста, что практически любой желающий может собрать ее, и думаю, она будет незаменима в мастерской каждого радиолюбителя.
Операционный усилитель LM358 делает так, чтобы падение напряжения на R5 было равно значению напряжения заданного с помощью потенциометров R1 и R2. Потенциометр R2 предназначен для грубой подстройки, а R1 для точной.
Резистор R5 и транзистор VT3 (при необходимости и VT4) необходимо подобрать соответствующими максимальной мощности, которой мы хотим нагрузить наш блок питания.
Подбор транзистора
В принципе подойдет любой N-канальный MOSFET транзистор. От его характеристики будет зависеть рабочее напряжение нашей электронной нагрузки. Параметры, которые должны заинтересовать нас — большой Ik (ток коллектора) и Ptot (рассеиваемая мощность). Ток коллектора — это максимальный ток, который может пустить через себя транзистор, а рассеиваемая мощность — это мощность, которую транзистор может отвести в виде тепла.
В нашем случае транзистор IRF3205 теоретически выдерживает ток до 110А, однако его максимальная мощность рассеивания около 200 Вт. Как нетрудно подсчитать, максимальный ток 20А мы можем задать при напряжении до 10В.
Для того чтобы улучшить эти параметры, в данном случае используем два транзистора, что позволит рассеивать 400 Вт. Плюс ко всему нам будет нужен мощный радиатор с принудительным охлаждением, если мы действительно собираемся выжать максимум.
Транзисторы BC327 и BC337 — повторители для MOSFET транзисторов, предназначены для обеспечения быстрой перезарядки затвора. Конденсатор С1 предназначен для подавления возбуждений (при тестировании импульсных БП).
Подбор резистора
При нагрузке 20А, резистор R5 должен иметь мощность 40 Вт и хорошо охлажден (20 A * 0,1 Ом = 2 В; 2 В * 20 A = 40 Вт). Лучше использовать резистор в металлическом корпусе с возможностью установки на радиатор. Можно также соединить параллельно несколько резисторов так, чтобы получить соответствующую мощность и сопротивление.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Напряжение питания схемы – нестабилизированное 15В, хотя оно зависит от параметра Vgs (напряжение затвора) нашего транзистора, при котором он полностью откроется. Как правило, не нужно больше 10В. Поскольку при более высоком напряжении стабилизатора DA1 должен быть оснащен радиатором.
Можно использовать транзисторы (VT3 и VT4) с логическим уровнем управления, то есть такой, который управляется напряжением TTL. Тогда напряжение питания в 7В будет достаточно. На этом заканчивается описание основной части электронной нагрузки.
При желании в схему можно добавить амперметр, но это не обязательно. Тем не менее, дополнив схему амперметром мы освободим свой мультиметр, который будет необходим для настройки. Измерительный блок выполнен на популярной микросхеме ICL7107 и четырех 7-сегментных светодиодных индикаторов по классической схеме.
Настройка
Перед использованием нужно откалибровать показания нашего амперметра. Для этого подключаем электронную нагрузку к блоку питания и в разрыв цепи включаем мультиметр (диапазон 10А). После прогрева схемы, потенциометром R9 устанавливаем такое же показание, как на мультиметре.
Другие области применения устройства
Регулируемая электронная нагрузка подойдет не только для тестирования блоков питания. Устройство также может быть использовано для тестирования батарей, аккумуляторов. С помощью его удобно измерять и рассчитывать емкость за счет стабилизации тока, который всегда будет поддерживаться на заданном уровне.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Разработка источника опорного напряжения с двухполярным выходом (2)
1.3 Описание работы источника опорного напряжения
В данной схеме источника опорного напряжения c двухполярным выходом (рисунок 2) возможно получение разнополярных стабилизированных напряжений. Схема содержит два операционных усилителя, совершенно идентичных по параметрам. Данное устройство обеспечивает выходные напряжения меньшие по модулю, чем опорное напряжение Uo.
Рисунок 2 – Принципиальная схема источника опорного напряжения с двухполярным выходом
В данном случае
Отсюда находим
Начальная несимметрия в данном стабилизаторе обеспечивается путем подачи в стабилитрон небольшого начального тока. Для этой цели в стабилизаторе к цепи со стабилитроном присоединяют инверсный вход первого ОУ.
Оба инвертирующих операционных усилителя (ОУ) DA1 и DA2 имеют обратные связи (ООС), в цепь ООС этих ОУ включены резисторы R1 и R2, для первого ОУ и R4, R5 для второго ОУ. С помощью этих резисторов мы можем регулировать величину выходного напряжения обоих ОУ (UCT+ и UCT-). При этом напряжение на выходах ОУ уже стабилизированное. В цепь обратной связи включен и стабилитрон VD, задающий опорное напряжение в схеме. Резистор R3 задает величину тока проходящего через стабилитрон. В схеме ОУ выбираются одинаковыми с необходимым выходным током./3/
2 Расчёт номинальных значений элементов
Рассчитаем вначале второй каскад схемы
Зададимся сопротивлением R4. Возьмем R4=40 кОм. Тогда получим
Ток проходящий через резистор R4 равен
Токи IR4 и IR5 равны между собой, при чем ток IR5 есть Iоос
Примем условие, что выходной ток ОУ2 равен 20мА, тогда
Аналогично рассчитывается и первый каскад схемы. Возьмем R1=100 кОм.
Ток проходящий через резистор R1 равен
Так как резистор R3 токозадающий, то зададимся таким его значением, чтобы было впоследствии легко подобрать стабилитрон для схемы. Возьмем R3=2 кОм
Исходя из рассчитанных данных посчитаем по формуле (3) либо (4) опорное напряжение, далее исходя из его значения можно будет подобрать необходимый стабилитрон.
Произведём расчёт мощности, рассеиваемой на каждом резисторе по формулам:
Рассчитаем допустимую отклонение значений рассчитанных элементов исходя из того что ∆Ucт = 1%. Основной вклад в отклонение реальных значений выходных напряжений от требуемых вносят резисторы и стабилитрон.
Расчет допустимого отклонения произведем по формуле:
где ∆U0 – разница между выбранным значением опорного напряжения и рассчитанным, U0 – выбранное значение опорного напряжения, ∆Ri – разница между выбранным значением сопротивления и рассчитанным, R0 – выбранное значение сопротивления
3 Обоснование выбора типа элементов
На основании выполненных в пункте 2 расчетов произведем выбор необходимых для источника опорного напряжения элементов.
Для выбора операционного усилителя необходимо определить, какой выходной ток он должен обеспечивать, операционный усилитель должен иметь выходной ток свыше 10мА, также его внутреннее сопротивление должно быть свыше 106 Ом.
Данным требованиям удовлетворяет операционный усилитель КР544УД1А. Дифференциальный ОУ с высоким входным сопротивлением и низким уровнем шумов. Предназначен для широкого класса аналоговых устройств.
— Выходной ток IВЫХ=20 мА;
— Напряжение питания UИП1=(15+1,5) В, UИП2=(-15+1,5) В;
— Потребляемый ток IПОТ=3,5 мА;
— Средний входной ток IВХ= 0,15 нА;
— Разность входных токов ∆IВХ= 0,05 нА;
— Напряжение питания UИП1=(15+1,5) В, UИП2=(-15+1,5) В;
— Напряжение смещения UСМ=15мВ;
— Входное сопротивление RВХ= 103 МОм
Из данного расчёта следует, что можно использовать резисторы с рассеиваемой мощностью
Выбираем следующие прецезионные резисторы:
R1 – C2-29В – 0,062 – 100 кОм ± 1%
R2– C2-29В – 0,062 – 200 кОм ± 1%
R3– C2-29В – 0,062 – 2 кОм ± 1%
R4– C2-29В – 0,062 – 39,8 кОм ± 1%
R5– C2-29В – 0,062 – 20 кОм ± 1%
Выбор стабилитрона произведем с учетом необходимого UСТ.НОМ. , а также необходимо учесть ток протекающий через него. Он составляет 5мА. Выберем стабилитрон КС220Ж с параметрами:
– напряжение стабилизации номинальное 20 В;
– ток стабилизации 5мА;
– максимальная мощность рассеиваемая на стабилитроне 125 мВт /3/,/4/
Вывод
В результате выполнения данной курсовой работы был произведён анализ принципа действия источника опорного напряжения с двухполярным выходом, а также был произведён расчёт номинальных значений. После этого были выбраны типы элементов. Было рассчитано предельное отклонение выбранных значений параметров элементов от номинальных, что составило 0,97%, что соответствует требуемой точности.
Использование операционных усилителей
Как известно, у диодов вольтамперная характеристика нелинейная, создавая однофазный прецизионный (высокоточный) выпрямитель двухполупериодного типа на микросхеме ОУ, можно существенно снизить погрешность. Помимо этого, имеется возможность создать преобразователь, позволяющий стабилизировать ток на нагрузке. Пример схемы такого устройства показан ниже.
На рисунке изображен простейший стабилизатор тока. Используемый в нем ОУ — это управляемый по напряжению источник. Такая реализация позволяет добиться, чтобы ток на выходе преобразователя не зависел от потери напряжения на нагрузке Rн и диодном мосту D1-D4.
Если требуется стабилизация напряжения, схему преобразователя можно незначительно усложнить, добавив в нее стабилитрон. Он подключается параллельно сглаживающей емкости.
Простая схема получения из однополярного источника питания двухполярное
Зачастую, источники двухполярного питания обладают неизменяемым напряжением на выходе. Стремление малыми затратами из нерегулируемого двухполярного источники питания сконструировать регулируемый лабораторный блок питания обычно не к чему хорошему не приводит, так как это ведет к дисбалансу выходных напряжений (по амплитуде) противоположных полярностей. Для осуществления такого варианта приходится значительно «утяжелять» схему.
Существует также вариант, когда к однополярному блоку питания прибавляют электронный узел, который формирует отрицательное напряжение из положительного. Но данный вариант двухполярного источника так же имеет дисбаланс противоположных напряжений и не позволяет использовать в блоках питания с плавной регулировкой выходного напряжения.
В данной статье приводится еще один оригинальный вариант двухполярное питание из однополярного имеющий право на существования. Это приставка – делитель напряжения, построенная на операционном усилителе LM358, к обычному однополярному источнику питания, которая позволяет получить полноценное двухполярное напряжение на выходе.
В качестве источника входного напряжения может выступать любой блок питания с напряжением 7…30 вольт, причем на выходе будет получено напряжение 3…14,5 вольт.
В процессе работы, данный делитель не искажает выходные параметры однополярного источника питания. Данная приставка-делитель может выдержать нагрузку до 10 ампер, не искажая напряжение, как по положительному, так и по отрицательному каналу. Например, если в отрицательной цепи двухполярного источника питания подключена нагрузка с током потребления 9 ампер, а в положительной 0,2 ампер, то разница между отрицательным и положительным напряжением будет менее 0,01 вольта.
Следует заметить, что только наличие регулятора в однополярном блоке питания может обеспечить изменение выходного в двухполярном, в противном случае регулировка будет невозможна.
Описание приставки-делителя однополярного напряжения в двухполярное
Операционный усилитель LM358 (DA1) замеряет разность потенциалов между общим проводом и средней точкой делителя напряжения, собранного на сопротивлениях R1, R2, R3. При изменении данной разницы ОУ LM358 приводит к стабилизации выходного напряжения, уменьшая его или увеличивая.
Когда на схему подано входное напряжение, емкости С1 и С2 заряжаются половинным напряжением питания. При сбалансированной нагрузке, данные напряжения и будут выходным напряжением двухполярного источника питания.
Теперь проанализируем ситуацию, когда к выходу двухполярного блока питания подсоединена несбалансированная нагрузка, к примеру, сопротивление нагрузки в положительной цепи значительно ниже сопротивления нагрузки подсоединенной к отрицательной цепи.
Поскольку к емкости С1 параллельно подсоединена нагрузка (диод VD1 и небольшое сопротивление нагрузки), то емкость С2 будет заряжаться как через конденсатор С1 так и через выше обозначенную цепь (диод VD1 и небольшое сопротивление нагрузки).
По этой причине, заряд конденсатор С2 будет происходить большим напряжением чем конденсатор С1, а это приведёт к тому, что отрицательное напряжение будет выше положительного. На общем проводе напряжение увеличится относительно средней точки делителя напряжения R1, R2, R3, где напряжение равно 50% от входного.
Это способствует возникновению отрицательного напряжения на выходе ОУ LM358 относительно общего провода. В итоге открываются транзисторы VT2 и VT4 и аналогично электроцепи «диод VD1, небольшое сопротивление нагрузки» в положительной электроцепи, шунтирует емкость С2 в отрицательной цепи, что приводит к сбалансированности токов обоих цепей (положительной и отрицательной)
Аналогично, транзисторы VT1, VT3 откроются, если произойдет нарушение баланса нагрузки в сторону отрицательного напряжения.
www.meanders.ru
Индикатор переменного напряжения 220 В
Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:
Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.
Описание приставки-делителя однополярного напряжения в двухполярное
Операционный усилитель LM358 (DA1) замеряет разность потенциалов между общим проводом и средней точкой делителя напряжения, собранного на сопротивлениях R1, R2, R3. При изменении данной разницы ОУ LM358 приводит к стабилизации выходного напряжения, уменьшая его или увеличивая.
Когда на схему подано входное напряжение, емкости С1 и С2 заряжаются половинным напряжением питания. При сбалансированной нагрузке, данные напряжения и будут выходным напряжением двухполярного источника питания.
Теперь проанализируем ситуацию, когда к выходу двухполярного блока питания подсоединена несбалансированная нагрузка, к примеру, сопротивление нагрузки в положительной цепи значительно ниже сопротивления нагрузки подсоединенной к отрицательной цепи.
Данный преобразователь, или ещё по другому его можно назвать активным делителем напряжения, служит для получения двухполярного напряжения из обычного — однополярного. Напряжение на выходе такого делителя будет равно половине входного. Важным преимуществом этой схемы является автоматическое выравнивание выходных плеч, в независимости от тока их потребления. Конечно в разумных пределах, большое рассогласование по току потребления в выходных плечах, например, 100 мА и 3 А, эта схема обеспечить не сможет. А вот при разнице в 50 % схема работает на « ура ».
Подобный модуль преобразования может быть использован в радиолюбительской практике в составе однополярного лабораторного блока питания, или же как встраиваемая конструкция отдельного источника питания.
Диапазон рабочих напряжений (входных), которые способна « разделить » схема составляет от 5 до 80 В , а максимальный выходной ток, который ограничен допустимым током транзисторов, составляет до 5 А .
Работа схемы основана на получении « искусственной земли » — C1C2R3R4 и подачи её на прямой вход операционного усилителя DA1.1 . На инвертирующий вход DA1.1 поступает напряжение уже с выходной « виртуальной земли ». Выход операционного усилителя управляет проводимостью выходных составных транзисторов VT1VT2 . В зависимости от рассогласования токов в нагрузке, DA1.1 открывает тот или иной транзистор, тем самым выравнивая выходные потенциалы и обеспечивая « чистый нуль ».
DA1.2. не несёт для работы схемы какого-либо функционала, а предназначен для индикации рассогласования токов в нагрузке с помощью светодиодов VD3VD4 . По светодиодам можно отслеживать какой из транзисторов открыт, т.е. в каком из выходных плеч ток больше или меньше.
В какой-либо наладке, при правильном монтаже и исправных деталях схема не нуждается. Транзисторы VT1 и VT2 необходимо закрепить на теплоотводе. Возможный вариант печатной платы для схемы показан на рисунке ниже.
-
Самый дешевый 16 ядерный процессор
-
Как разгрузить видеокарту windows 10
-
Dvi не подходит к видеокарте
-
Восстановление данных с жесткого диска пушкин
- Какая видеокарта в xbox one s
Принцип работы
Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.
Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.
Читать также: Каким током нужно заряжать никель металлогидридные аккумуляторы
Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.
Источник питания для питания портативных и карманных приемников

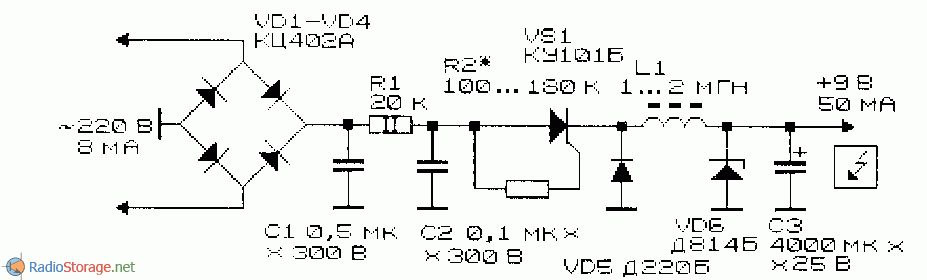

Бестрансформаторный источник питания (рис. 23) предназначен для питания портативных и карманных приемников от сети переменного тока напряжением 220 В. Следует учитывать, что этот источник электрически не изолирован от питающей сети. При выходном напряжении 9В и токе нагрузки 50 мА источник питания потребляет от сети около 8 мА.
