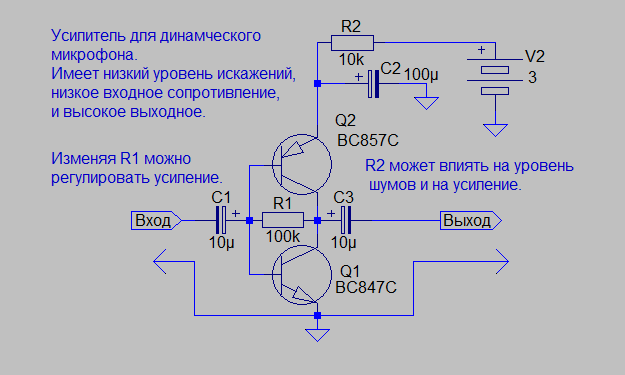

Предусилитель для динамического микрофона

Коэффициент усиления

В таком случае коэффициент усиления задается резисторами R2 и R1, а если быть точнее, то он равен:

На таком усилителе можно задавать любой коэффициент усиления. Стоит лишь помнить, что обычно электретные микрофоны дают сигнал амплитудой до 50 мВ. На практике чаще всего это значение ограничивается 25-30 мВ.

Поэтому, если предполагается подключать микрофон в линейный вход компьютера, рассчитанный на сигнал 1 Вольт, то предусилитель для микрофона лучше рассчитать на коэффициент усиления порядка 20 ÷ 30.

Что касается конкретных значений сопротивлений, то лучше выбирать величины в диапазоне от 1 ÷10 кОм. Можно конечно использовать и бО’льшие значения сопротивлений, но не стоит забывать, что любой резистор сам по себе вносит шумы. Эти шумы тем больше, чем больше сопротивление резистора.

Когда я подключил предусилитель для микрофона к камере (Canon M50), у меня возникли некоторые трудности с коэффициентом усиления. Изначально я планировал установить его около 10. Тогда можно было бы установить на камере минимальное значение предусиления звука и все шумы должны были уйти в небытие…. Нооо….

Позже выяснилось, что даже при минимальном коэффициенте усиления, равном двум (R1=R2) сигнал записывается с перегрузкой. И виной тому была перегрузка входных каскадов камеры. Поэтому я был вынужден увеличить значение резистора R1 вдвое. Это дало коэффициент усиления около 1,5. Зато все искажения как рукой сняло.

Не стоит думать, что при такой низком коэффициенте усиления предусилитель для микрофона бесполезен. На самом деле роль предусилителя состоит не только в увеличении амплитуды сигнала.

Очень большую роль играет согласование сопротивлений микрофона и входа камеры. Это не только облегчает жизнь камере, но и так же улучшает соотношение сигнал/шум и выравнивает АЧХ микрофона.

Конструкция и детали.

При выборе схемы усилителя, я ориентировался в основном на простоту эксплуатации и минимальное количество деталей затраченных на постройку. Задача изготовить супер-пупер усилитель с рекордными показателями не ставилась.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

Причины следующие:

Минимальное количество навесных элементов.
Однополярное питание. Не нужно городить фантомную землю.
Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
Защита от короткого замыкания

Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет

Почему именно DL123A (CR-P2)? Из-за токсичной начинки, корпуса этих элементов изготавливают из нержавеющей стали и тщательно герметизируют, что исключает разрушение корпуса и повреждение схемы усилителя. Последнее часто случается при использовании солевых и щелочных (алкалиновых) элементов. (Алкалайновые элементы GP повредили мой любимый Maglite).

Изготовления платы ЛУТом.

Говоря, что лучше всего платы получаются при печати на страницах плейбоя. Раньше я так и делал, но в последнее время перешел на глянцевую с одной стороны бумагу. Жалко переводить интересные статьи на непонятно что….

В целом технология ЛУТ итак всем известна, и в ролике она показана, поэтому остановлюсь только на двух моментах.

Прожарку утюгом я делаю в течении минуты, а после закидываю плату в ближайшую книжку и встаю на книжку всем весом на 1-2 минуты.
Широкие места и дефекты переноса или печати я всегда промазывал перманентным маркером. В этот раз вместо перманентного маркера я воспользовался акриловым. При этом я ждал высыхания минут 10-15. Тем не менее он отлично справился и под ним ничего не травилось.

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

Типичный представитель электретных микрофонов

Здесь и дальше пойдёт речь об электретных микрофонах, как самых доступных на рынке. И, частично, конденсаторных. Не динамических!

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

В электретном капсюле микрофона.
В микрофонном предусилителе, если он имеется.
При передаче сигнала по не экранированному от помех соединительному кабелю.
В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Усилитель для микрофона готовая схема

Но меня все подмывал тот факт, что практически все ОУ которые есть у меня в наличии – сдвоенные, а я не люблю, когда половина операционника висит в воздухе. Как-то это не кошерно…

Поэтому недолго думая я перешел к своей любимой схеме — схеме усилителя для наушников. Она по сути такой же неинвертирующий усилитель, однако дополненная хитро включенным повторителем.

Причина перехода не только в желании задействовать оба операционных усилителя в корпусе микросхемы.

Во-первых мне давно хотелось попробовать эту схему при однополярном питании.
Во-вторых эта схема способна выдавать вдвое больший ток, при том же выходном напряжении. Это гарантирует отсутствие просадок и искажений сигнала на пути от предусилителя до записывающего устройства. Кабель то может быть и 5 и 10 метров.

Поэтому оставалось просто добавить в нее входную цепь с микрофоном и изменить номиналы конденсаторов под нашу задачу. Вот так в итоге выглядит конечная схема.

Технические параметры К538УН3А.

Ниже публикую технические данные взятые из бумажного справочника по аналоговым микросхемам, так как в сети не нашёл подробной информации об этой микросхеме.

Микросхема представляет собой сверхмалошумящий широкополосный усилитель сигналов частотой до 3МГц. Шумовые характеристики усилителя оптимизированы для работы с низкоомными генераторами сигналов. Коэффициент усиления фиксирован внутренним делителем, но имеется возможность его внешней регулировки. Усилитель предназначен для применения в качестве предварительного усилителя воспроизведения в аппаратуре высшего класса, а также в качестве усилителя для низкоомных датчиков. Корпус 2101.8-1 (DIP8) или 301.8-2.

Микрофонный усилитель | Усилитель на транзисторах #3 ⋆ diodov.net

Микрофонный усилитель своими руками можно собрать из простых и доступных радиоэлектронных элементов. Такой усилитель, как правило, строится на двух каскадах. Одного каскада чаще всего не хватает, поскольку поступающий с микрофона сигнал имеет очень малую мощность и его необходимо усилить зачастую более чем в 1000 раз.

В нашем микрофонном усилителе звука мы будем применять электретный микрофон, который получил наибольшее распространение. В корпусе микрофона расположен полевой транзистор, поэтому следует соблюдать полярность подключения.

Проще всего отрицательный вывод определить «прозвонкой» с помощью мультиметра, поскольку он соединен с корпусом.

Входной каскад микрофонного усилителя аналогичен уже ранее рассчитанному каскаду. Единственное, что можно изменить – это вместо транзистора pn2222 поставить bc547, который обладает большим коэффициентом по току – свыше 500 единиц.

Чувствительность микрофона регулируется путем изменения сопротивления R1.

Микрофонный усилитель со стабильными характеристиками

Поскольку в схеме микрофонного или другого усилителя наряду с постоянным протекает переменный ток, который является источником полезной информации, то необходимо снизить до минимума их взаимное влияние. Кроме того переменная составляющая тока может повлиять на параметры источника питания.

Это связано с тем, что для переменного тока батарейка или любой другой источник питания представляет собой аналог конденсатора. Как известно, чем выше частота переменного тока, тем меньше сопротивление представляет для него конденсатор. Такое суждение справедливо и для батарейки.

Поэтому переменный ток легко проходит через источник напряжения и в некоторой степени может повлиять на его параметры, что отразится на изменении рабочей ток усилительного каскада.

Для борьбы с таким явлением источник питания шунтируют электролитическим конденсатором большей емкости.

Конденсатор в помощь

Давайте определим его приблизительное значение. Чтобы переменный ток шел в обход батарейке сопротивление шунтирующего конденсатора должно быть гораздо меньше внутреннего сопротивления батарейки.

Например, если сопротивление источника питания 10 Ом, то сопротивление переменному току конденсатора должно быть максимум 1 Ом, то есть в 10 раз меньше. Тогда большая часть переменного тока будет протекать через конденсатор. Отсюда емкость шунтирующего конденсатора равна:

С = 1/2πfXc,

где f – нижняя граница частоты полосы пропускания усилителя, Гц. Поскольку мы собираем усилитель звука, который правильно называть усилитель мощности звуковой частоты (УМЗЧ), то нижнюю частоту примем 20 Гц. Звуки частотой ниже 20 Гц человеческому уху практически не слышны.

Xc – емкостное сопротивление, Ом. Принимаем 1 Ом.

С = 1/2∙3,14∙20∙1 = 0,008 Ф = 8000 мкФ.

Емкость 8000 мкФ довольно большое значение, соответственно и габариты конденсатора будут немаленькими. С целью снижения емкости конденсатора последовательно с источником питания соединяют резистора невысокого сопротивления. Затем конденсатором шунтируют добавочный резистор вместе и источником питания.

Величина добавочного сопротивления зависит от величины напряжения источника питания. Например, при Uип = 9 В подойдет Rд = 300 Ом. Поэтому сопротивление конденсатора можно увеличить, а емкость снизить. Вместо одного ома можно принять для расчета 31 Ом ((10+300)/10). Соответственно и емкость конденсатора можно снизить примерно в 30 раз, то есть понадобиться на 8000 мкФ, а 8000/30 = 270 мкФ.

Кроме того, в многокаскадный усилителях, да и в нашем усилителе звука, следует разделять отдельный каскады RC-фильтрами. Такое мероприятие позволит повысить стабильность работы и качество усилителя, поскольку снизится взаимовлияние по переменному току одного каскада на другой.

Данная схема микрофонного усилителя не предполагает подключения динамика в качестве нагрузки. Динамик подключить то можно, схема не сгорит, но в нем будет слышно никаких звуков. Это связано с тем, что к динамику от усилителя передается слишком малая доля мощности, поэтому он не может воспроизвести звуки.

Для обеспечения передачи максимальной мощности от транзисторного усилителя звука к динамику необходимо согласовать их сопротивления, о чем рассказано в следующей статье.

Выбор микрофонного предусилителя

Как выбрать микрофонный предусилитель и на что обратить внимание в первую очередь?

Начнем с того, что главным критерием является, конечно же, звук

Но существует еще несколько факторов, на которые стоит обратить внимание при выборе устройства

Количество входов.

Чем больше каналов, тем больше микрофонов вы можете записывать одновременно. Здесь все элементарно.

Фильтр низких частот

Существуют такие микрофонные предусилители в которых предусмотрен специальный фильтр, задача которого обрезать часоты ниже 20-200 Hz. Эта функция позволяет отсечь всевозможные низкочастотные помехи.

Микрофонный предусилитель с фантомным питанием

Фантомное питание есть практически на всех устройствах данного типа, но не лишним будет убедиться в этом. Фантомное питание необходимо для работы конденсаторных микрофонов.

Интегрированный лимитер/компрессор

В некоторых случаях вариант микрофонного предусилителя со встроенным лимитером для сжатия динамического диапазона будет полезен. Например в случае когда с предусилителя сигнал подается на вход аудиокарты. Лимитер поможет избежать ненужных перегрузок. Но чаще всего вы просто переплачиваете за эти дополнительные интегрированные устройства.

Индикаторы уровня

Если индикатор перегруза это обязательная составляющая предусилителя, то индикатор уровня нет. Вещь очень полезная и нужная.

Переключатель фазы

Когда вы пишите с нескольких микрофонов, то такой переключатель будет очень полезен для решения фазовых проблем.

Микрофонный предусилитель с эквалайзером

На некоторых моделях мы также можем найти интегрированный эквалайзер. Его задача посылать на вход звуковой карты уже скорректированный по частотам сигнал. Опция достаточно сомнительная, но за нее вы переплачиваете. Подумайте, нужна ли она вам?

Как правильно подключить динамический микрофон к кабелю.

Имея в наличии стерео микрофон от старого катушечного магнитофона, я хотел было записать стерео звук. Но, не тут то было…

Чувствительность динамических микрофонов уступает чувствительности электретных, что предъявляет к первым повышенные требования по экранированию от помех и наводок. Однако эти требования часто игнорируются производителем. Именно так обстояло дело с моими микрофонами. Подключены к кабелю они были по-разному, но каждый неправильно по-своему.

Корпус.
Вывод катушки.
Вывод катушки.

На рисунке видно, что у левого микрофона вообще оказался не подключенным корпус, а у правого, один из выводов катушки был подключен к корпусу. Оба эти подключения выполнены неправильно, особенно если учесть, что был применён кабель с экранированной витой парой.

На картинке показано, как правильно подключить динамический микрофон к микрофонному усилителю с асимметричным входом.

А это подключение микрофона к микрофонному усилителю с симметричным входом.

Наиболее дешёвые динамические микрофоны подключают с использованием однопроводного экранированного кабеля. На рисунке схема такого подключения.

Если вы слышите наводки в виде фона с частотой 50Гц, то микрофон лучше подключить с использованием экранированной витой пары.

Пунктирной линией на схемах показан металлический корпус микрофона, который следует соединить с экранирующий оплёткой кабеля. Выводы катушки нужно соединить с витой парой. Не все бюджетные динамические микрофоны позволяют это сделать безболезненно. Часто один из проводов катушки уже подключен к металлическому корпусу микрофона.

Не пытайтесь самостоятельно перепаивать провод катушки к другому контакту. Катушка намотана проводом 0,05мм и тоньше. Для сравнения — толщина волоса человека 0,03-0,04мм

Любое неосторожное касание выводов катушки неминуемо приведёт к обрыву. Кроме того, выводы катушки дополнительно покрывают клеем, что также усложняет задачу

Микрофонный усилитель для электретного микрофона

Электретный микро при громком звуке, выдаёт на выходе порядка 10-15 mV, поэтому для усиления сигнала до уровня 400-600 mV может использоваться схема с одним или двумя каскадами. Конструкция может быть собрана на обычном или полевом транзисторе и интегральной микросхеме. Усилитель микрофона на одном транзисторе выполнен на малошумящем приборе с обратной проводимостью. Схема подходит для применения в звуковых трактах персональных компьютеров. Достоинством устройства является низковольтное питание и его можно питать от пальчиковой батарейки на 1,5 вольта. Величину конденсатора С3 можно изменять в указанных пределах.

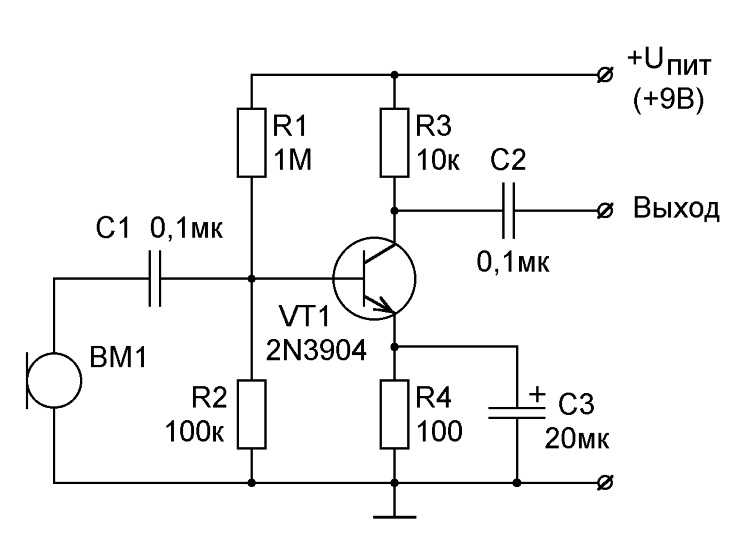

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера. Возникает он только при условии подачи на вывод базы транзистора напряжения смещения

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

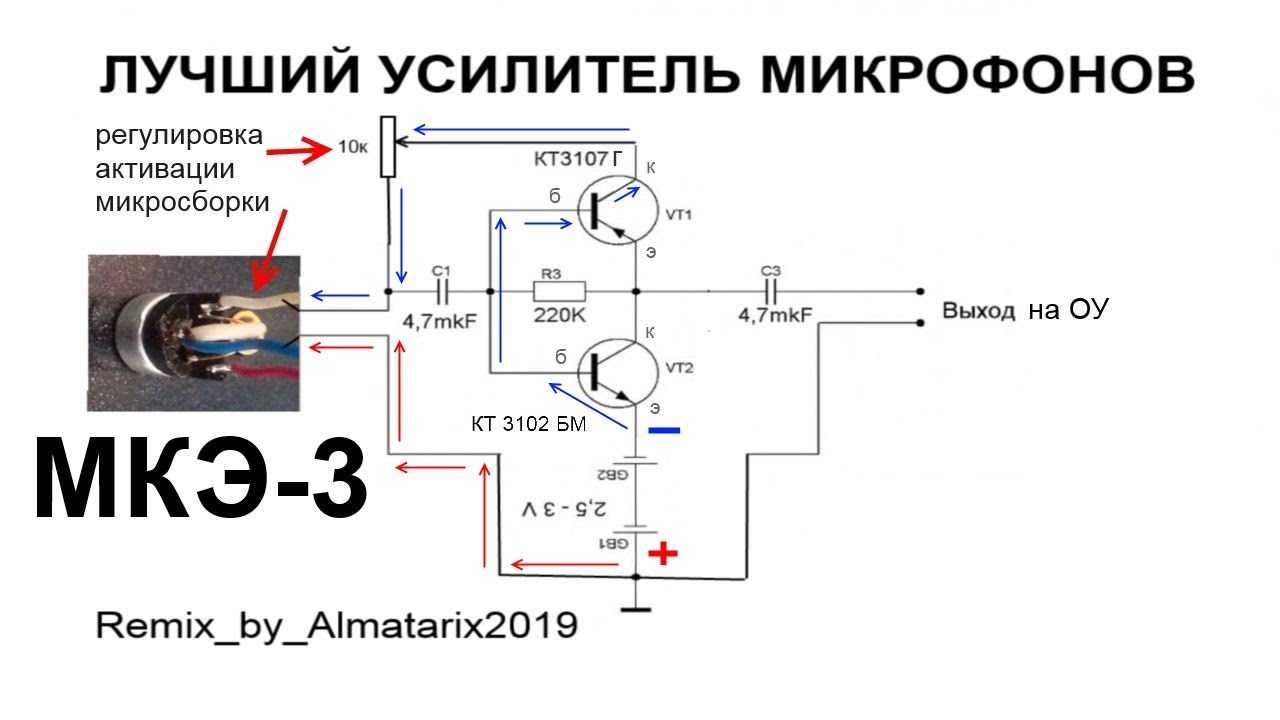

Улучшеные усилители для чувствительных микрофонов

Применение в выходных каскадах УНЧ низкоскоростных ОУ и эксплуатация кремниевых транзисторов в усилителях мощности в режиме без начального смещения (ток покоя равен нулю — режим В) может, как это уже отмечалось выше, привести к переходным искажениям типа “ступенька”. В этом случае для исключения данных искажений целесообразно изменить структуру выходного каскада таким образом, чтобы выходные транзисторы работали с небольшим начальным током (режим АВ).

На рисунке 4 представлен пример подобной модернизации приведенной схемы усилителя с дифференциальным входом (рисунок 3).

Рис.4. Схема УНЧ на ОУ с дифференциальным входом и с низким уровнем искажений выходного каскада.

Элементы для схемы на рисунка 4 :

R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
R7=47к-300к (подстройка усиления, К=1+R7/R6),
R8=10, R10=10к-20к,R11=10к-20к;
С1 =0.1-0.22, С2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
ОУ — К140УД8, КР1407УД2, КР140УД12, КР140УД20, КР1401УД2Б или другие ОУ в типовом включении и желательно с внутренней коррекцией;
Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
D2, D3 — КД523 или аналогичные;
М — МД64, МД200, МЭК-3 или аналогичный (в),
Т — ТМ-2А .

На рисунке 5 представлен пример УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию шумов УНЧ. Схема во многом аналогична схеме на рисунке 2. Для увеличения доли полезного сигнала низкого уровня на фоне неизбежных помех в схему УНЧ включен полосовой фильтр, обеспечивающий выделение частот в полосе 300 Гц -3.5 кГц.

Рис.5. Схема УНЧ на транзисторах с полосовым фильтром и варианты подключения микрофонов: а — УНЧ с полосовым фильтром, б — подключение динамического микрофона, в — подключение электретного микрофона.

Элементы для схемы на рисунке 5 :

R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=8.2к,
R6=8.2к, R7=180, R8=750; R9=150к, R10=150к, R11=33к,
R12=620, R13=820-1,2к, R14=200-330,
R15=100к (подстройка, Uэт5=Uэт6=1.5В), R16=1 к (подстройка тока покоя Т5 и Т6, 1-2мА);
С1=10мкФ-50мкФ, С2=0.15-0.33, С3=1800,
С4=10мкФ-20мкФ, С5=0.022, С6=0.022,
С7=0.022, С8=1мкФ, С9=10мкФ-20мкФ, С10=100мкФ-500мкФ;
Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные;
Т4, Т5 — КТ3102, КТ315 или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП38А,
Т6 — КТ3107 (если Т5 — КТ3102), КТ361 (если Т5 — КТ315) или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП42Б (если Т5 — МП38А);
М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
Т — ТМ-2А .

В данной схеме также целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током коллектора (Iк0), например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные. Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (устаревшие транзисторы МП38А и МП42Б и т.п.).

Настройка схемы, как и в случае схемы УНЧ на рис.11.2, сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах Т2 и Т5, Т6: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Однополярное питание усилителя

Важным моментом этих схем является необходимость в некоторых дополнительных манипуляциях, связанных с однополярностью питания.

Напряжение смещения (1/2 питания) у нас уже создается на входе схемы и два резистора мы уже сэкономили. Но для того, чтобы это постоянное напряжение не пошло на выход там требуется конденсатор. Для этого нужен С3.

Так же стоит помнить — любой ОУ одинаково хорошо усиливает и переменное и постоянное напряжение. Поэтому необходимо превратить усилитель в усилитель переменного напряжения.

Для этой цели служит конденсатор С1. Благодаря нему коэффициент усиления по постоянному напряжению становится равным единице. А вот переменное напряжение усиливается в соответствии с заданным резисторами коэффициентом.

Предусилитель для микрофона. Подборка схем

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона – это такой вид усилителя, назначение которого – усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

https://youtube.com/watch?v=1wCBtg27cMs

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102.

Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом.

Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики.

Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель – это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1.

Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В).

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Микросхема 4558- характеристики

Скачать datasheet 4558 (140,5 Kb, скачано: 1 112)

предусилитель микрофона на 4558

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

Микрофонный усилитель

Простой микрофонный усилитель для компьютера своими руками

Это статья посвящена конструкции простого микрофонного усилителя, который можно использовать для усиления сигнала электретного или динамического микрофона.

При минимальном количестве деталей, такой усилитель позволяет улучшить соотношение сигнал/шум и увеличить усиление сигнала микрофона по сравнению с усилителем встроенной аудиокарты. https://oldoctober.com/

Всё собираюсь записать свой первый видео урок. Уже изготовил микрофон-клипсу. Но, первая же попытка записать голос споткнулась о невероятно высокие шумы и недостаточный коэффициент усиления микрофонного усилителя встроенной аудио карты.

Близкие темы.

Как сделать простой направленный стерео микрофон из всякого хлама?
Самодельный микрофон для записи видеороликов на цифровую фотокамеру.
Как самому изготовить электретный микрофон для компьютера?
Как припаять штекер к экранированному аудио кабелю.
При отключении режима «Microphone Boost», удалось снизить шумы, но уровень усиления стал таким низким, что записать что-либо стало невозможно.
Я уже было решил купить отдельную аудио карту, но обнаружилось, что хорошая аудио карта стоит очень дорого, а бюджетная за 10$, хотя и имеет более низкий уровень шумов, но также обладает микрофонным усилителем с не очень высоким коэффициентом усиления.

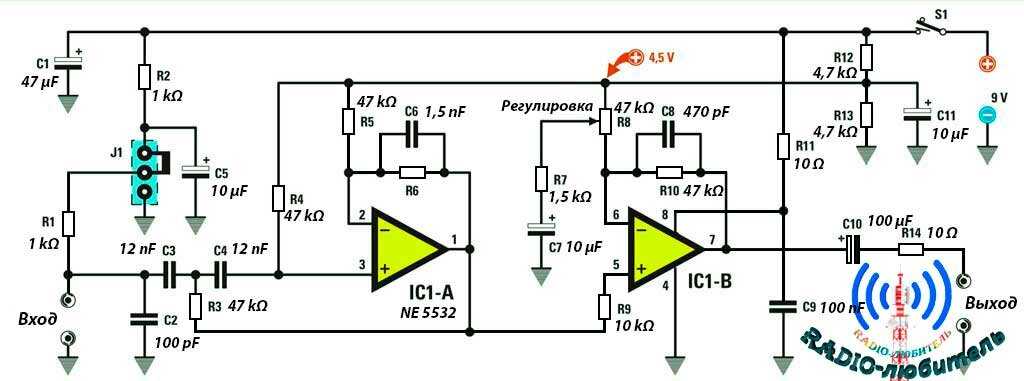

Так что, взялся я за изготовление простенького микрофонного усилителя.

Первые же опыты с макетами микрофонных усилителей показали, что уровень шумов можно снизить, а усиление повысить.

Остаётся только диву даваться тому, как умудряются разработчики компьютерного железа выдавать на гора такие «перлы», тогда как всего несколько копеечных деталей решают проблему шума и усиления.
