Различные виды ламп для уличного освещения

Классификация уличных светильников в зависимости от конструкции

Методика расчёта освещения в бытовых и производственных помещениях

Уличные светильники конструктивно отличаются, что вызвано особенностями установки.

Уличные наземные светильники представлены тремя типами приборов.

• Фонари с рефлектором: освещают магистрали и крупные шоссе. Световой поток от лампы мощностью 250-400 Вт фокусируется и преобразуется в направленный.
• Фонари с рассеянным освещением: применяются для оборудования второстепенных автомобильных трасс. Мощность ламп выбирается в пределах 70-250 Вт.
• Кованые уличные светильники с рассеянным освещением: плафон может быть цилиндрической или шарообразной формы. Мощность ламп – 40-125 Вт. Такими светильниками оборудуют пешеходные зоны (дорожки, тротуары, скверы). Их разновидностью могут быть подвесные уличные светильники. Фонарь сложной формы может иметь консольный крепеж.

Кроме наземных, существуют лампы уличного освещения других конструкций.

• Фасадные светильники – это чаще всего прожекторы. Их крепят на стенах, устанавливают на парапетах и непосредственно на земле. Последние используют для оборудования лестниц и садовых дорожек.
• Уличные потолочные светильники крепят над крыльцом подъездов, в холлах вокзалов открытого типа. Другой вариант — уличные встраиваемые светильники.
• Уличный светильник подвес может украсить крыльцо парадной.
• Встроенный влагозащищенный прибор используется для подсветки фонтанов.

Выбирая светильник наружного освещения, необходимо учитывать не только его основные характеристики. Прибор должен органично сочетаться с архитектурным стилем здания. И желательно, чтобы он был недорогой.

Расшифровка обозначений светильников

ГОСТ 17677-82 распространяется на светильники для внутреннего освещения жилых, общественных и производственных помещений в том числе на светильники для наружного освещения.

Данный ГОСТ на светильники используется всеми производителями. Ему соответствуют как российская так и зарубежная светотехническая продукция, импортируемая из-за границы. Обозначение осветительных приборов идет в следующем порядке:

1. Буква обозначающая источник света — тип лампы:

Д – светодиодная (диодная) Н — накаливания общего назначения Л — прямая трубчатая люминесцентная Э — эритемная люминесцентная Р — ртутная типа ДРЛ Г — ртутная типа ДРИ, ДРИШ Ж — натриевая типа ДНаТ Б — бактерицидная К — ксеноновая трубчатая

2. Буква обозначающая способ установки светильника:

С — подвесной П — потолочный В — встраиваемый Д — пристраиваемый Б — настенный Н — настольный, опорный Т — напольный, венчающий К — консольный, торцевой Р — ручной Г — головной

3. Буква, обозначающая основное назначение светильника:

П — для промышленных и производственных зданий О — для общественных зданий Б — для жилых (бытовых) помещений У — для наружного освещения Р — для рудников и шахт Т — для кинематографических и телевизионных студий

4. Двузначное число (01-99), обозначающее номер серии

5. Цифра (цифры), обозначающие количество ламп в светильнике (для одноламповых моделей цифра 1 не указывается, знак «х» не ставится).

6. Цифры, обозначающие мощность ламп в Ваттах

7. Трехзначная цифра от 001 до 999, обозначающая номер модификации

8. Буква и цифра, обозначающие климатическое исполнение и категорию размещения светильников.

• У — для макроклиматических районов с умеренным климатом • ХЛ — для макроклиматических районов с холодным климатом • УХЛ — для макроклиматических районов с умеренным климатом и с холодным климатом • Т — для макроклиматических районов с сухим и влажным тропическим климатом • О — для всех макроклиматических районов суши, кроме районов с очень холодным климатом

Последняя цифра – категория размещения светильника.

1 — для эксплуатации на открытом воздухе 2 — для эксплуатации под навесом и другими полуоткрытыми сооружениями 3 — для эксплуатации в закрытых неотапливаемых помещениях 4 — для эксплуатации в закрытых отапливаемых помещениях 5 — для эксплуатации в сырых помещениях

Примеры расшифровки маркировки светильников:

ЛСП 01-2×36-012 УХЛ4. Расшифровка следующая: светильник Л — люминесцентный, С-подвесной, П — для промышленных и производственных зданий, серия 01, установлены 2 лампы по 36 Вт, модификация 012, УХЛ4 — может эксплуатироваться в умеренно холодном климате в закрытых отапливаемых помещениях.

Иногда часть обозначений может опускаться. Например, часто на люминесцентном светильнике проставлена маркировка ЛСП 3902С 2х36. Расшифровка простая: устройство крепится подвесным способом, используется в промышленных и производственных помещениях, имеет две люминесцентных лампы каждая мощностью по 36 Вт.

ДКУ 29-120-501 УХЛ1. Расшифровка следующая: Д — светодиодный, К — консольный, У — для наружного освещения, серия 29, мощностью 120 Вт, 501 — модификация модели, УХЛ — для макроклиматических районов с умеренным климатом и с холодным климатом, 1 — для эксплуатации на открытом воздухе.

Особенности освещения городских парков и других зон отдыха

В этом случае требования к освещению отличаются от стандартных

Основное внимание уделяют эстетической стороне. Свет не только должен обеспечивать хорошую видимость, но и выделять отдельные элементы и подчеркивать красоту природы

Тут используются разные решения:

Тротуарные фонари могут быть в виде столбиков небольшой высоты или же быть встроенными, чтобы подсвечивать поверхность. Это красивое решение, которое выделяет пешеходные дорожки.
Светодиодные ленты и подвесные гирлянды можно крепить как на опорах, так и на деревьях или любых других элементах. Они не только обеспечивают хорошее освещение, но и делают парк или зону отдыха нарядной.
Подвесные фонари могут устанавливаться на любых столбах, натянутых тросах или других конструкциях. Хорошо подходят для установки на стенах зданий.
Прожекторы, располагаемые на высоте 3 м и освещающие площадку или отдельную зону в парке

Также подобное оборудование может акцентировать внимание на определенных местах.
Фонари с плафонами рассеянного света. Чаще всего это декоративные элементы с круглыми плафонами и желтым светом, создающим комфортное спокойное освещение.
Различное оборудование, подсвечивающее отдельные объекты.

Освещение пешеходных дорожек и зон отдыха имеет свои особенности.

Уличное освещение имеет специфические особенности, но если подробно рассмотреть их, то разобраться в этом виде оборудования несложно. Стоит подбирать фонари под конкретные условия и учитывать требования, прописанные в СНиП и проектной документации населенного пункта.

Процесс установки

Сначала необходимо выкопать яму нужной глубины и ширины на том месте, где будет стоять светильник. На дно засыпают слой песка и хорошо его утрамбовывают. Затем из досок и гвоздей делают деревянную коробку (опалубку) по ширине и глубине отверстия в почве. В центре опалубки проводят специальную пластиковую трубу, через которую позже будет протянут электрокабель. Опалубку заливают бетоном. Когда бетон застывает, доски убирают, через трубу протягивают кабель. Конструкцию опускают в яму. Далее крепят столбик, устанавливают светильник, соединяют провода и подключают фонарь к электросети.

Светодиодные фонари для энергоэкономичности уличного освещения

Свет нужен человеку практически всегда и в любых условиях, ведь именно его присутствие обеспечивает адекватное восприятие окружающего мира. И наилучшим выбором среди всех вариантов освещения становится наиболее естественный, не обладающий излишней яркостью и не слепящий свет. Именно он обеспечивает как максимальный комфорт, так и все возможности для поддержания здоровья глаз.

Уличное освещение создано для того, чтобы человек мог с удобством, спокойно и без рисков перемещаться в темное время суток, а также для обеспечения безопасности.

Оптимальным образом справляются с такими задачами именно светодиодные фонари, которые дают в нужной мере насыщенный и яркий свет, однако при этом обеспечивают именно комфортное свечение, приятное для глаза человека и обеспечивающее достойную видимость.

Эти изделия могут порадовать повышенными показателями своей долговечности, и при этом использовать их можно фактически в любых условиях. Согласно прогнозам специалистов, именно эта относительно новая технология имеет сегодня максимальные перспективы, и именно она в ближайшем будущем получит максимальное распространение в такой сфере, как уличное освещение.

Всюду, где не нужен слишком яркий и слепящий свет: в кварталах жилых домов, на улицах второстепенного характера или в парках, – наверняка уже вскоре появятся именно светодиодные варианты подобного оснащения.

Особые линзы, которыми оснащаются светодиодные фонари, обеспечивают направленное освещение, охватывающее максимум пространства вокруг. А еще такие фонари не оказываются привлекательными для насекомых, стремящихся обычно на свет, потому как инфракрасного спектра они не имеют.

Не говоря уже об энергоэкономичности подобного технического оснащения, о том, что оно обеспечивает более чем 50-процентную экономию электроэнергии по сравнению с любыми аналогами.

После установки таких ламп не приходится уделять им внимание вновь и вновь, ведь они долговечны, десятилетиями не требуют замены, и их нужно только мыть время от времени. Эта техника позволяет существенным образом экономить бюджет, и первичные вложения в ее приобретение и установку всегда окупаются в самые короткие сроки

И потому использовать эти разработки в любом случае бывает бесконечно перспективно.

Особенности организации уличного освещения

При выборе светильника необходимо учитывать размер и тип объекта. Так, для освещения промышленных предприятий, спорткомплексов и других больших территорий целесообразно использовать прожекторы. Для установки вдоль автодорог, а также для освещения приусадебных участков, придомовых территорий, садовых и парковых зон подходят фонари.

Вне зависимости от того, какой объект будет освещаться, комплекс монтажных работ состоит из нескольких мероприятий:

• сначала специалисты рассчитывают требуемую мощность и прочие характеристики светового потока, которые должны соответствовать требованиям, прописанным в СНиП и ПУЭ;
• затем проектируется расположение элементов на территории, составляется схема освещения и разрабатывается технология управления;
• осветительное оборудование подбирается в соответствии с проектом и монтируется.

На выставке «Электро» можно увидеть большое разнообразие светодиодных светильников уличного освещения, и другой подобной продукции от разных производителей.

Советы и рекомендации

Наиболее значимые изменения в СНиП, регламентирующие наружное освещение, были внесены в 2011 году, когда разрешили использовать светодиодные фонари.

Обязательно следите за тем, чтобы корпус изделия был прочным, изготовленным из качественного коррозиеустойчивого металла (например, алюминия)

Также обратите внимание на класс защиты и температурные перепады. Сравните последний параметр с колебаниями температуры в вашем регионе, где будут эксплуатироваться изделия

Если высота опор, на которые крепятся светильники, не превышает 7, а расстояние между ближайшими столбами – 8 м, то достаточно использовать фонарные светодиодные лампы мощностью 30-60 Вт с телесным углом 120 град.

Если высота опоры превышает 7 м, то придется немного повысить мощность приборов. При расстоянии между столбами 10-25 м перейдите на консольные светильники на 80-120 Вт с телесным углом не ниже 180 град.

Например, для придомового освещения следует установить опоры 6-8 м и LED-устройства на 40-80 Вт с телесным углом 360 град.

Современные тенденции рано или поздно приведут к безальтернативному применению светодиодных источников света, что обусловлено их экономичностью при эксплуатации, практичностью и долговечностью. Добавьте к этому яркий, не портящий зрения свет, высокую защиту от пыли и влаги, безопасность, устойчивость к перепадам температур, отсутствие мерцания, моментальный выход на заданную мощность. В результате любое светодиодное устройство станет лучшим вариантом для организации уличного освещения.

Какие требования предъявляются к лампам?

В первую очередь уличное освещение должно быть эффективным (в целях экономии и для обеспечения достаточного уровня видимости). Соответственно, ключевыми параметрами являются мощность и световой поток. Чтобы определить степень эффективности лампы, необходимо произвести несложные вычисления, в частности, составить соотношение показателя светового потока и мощности. Чем выше результат, тем большей эффективностью будет характеризоваться лампа.

Требования предъявляются к различным видам ламп

СНиП регламентирует следующие требования:

1. Для повышения интенсивности распространения светового потока в конструкции предусматриваются рельефные кольца, которые монтируются на плафон. Благодаря этому увеличивается фактор рассеивания света, а уличное освещение становится эффективнее.
2. Мощность ламп определяется расстоянием между фонарями: чем оно больше, тем более высокой производительностью должен обладать источник света.
3. Для освещения информационных табличек используется особый род осветительных приборов.
4. Архитектурное уличное освещение направлено исключительно на некий элемент здания, памятника и прочее. Такие осветительные приборы не должны дополнительно освещать прилегающую территорию.

Для ламп накаливания и газоразрядных ламп предусмотрен ГОСТ 17677-82.

Существует несколько видов газоразрядных ламп:

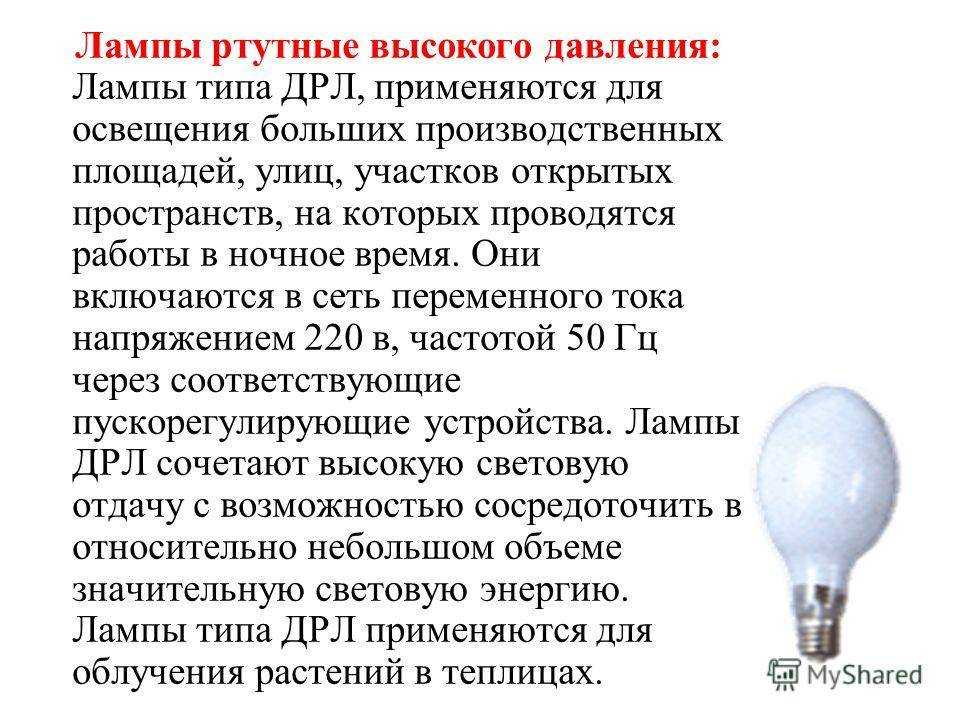

Ртутные: их свет появляется в результате электрических разрядов в ртутных парах, которыми заполнена колба. Отличается сильным нагреванием колбы и поверхностей, которые находятся рядом, из-за чего требуется применять жаростойкие материалы. Ртутные лампы (ДРЛ) используют в помещениях с большой квадратурой.
Натриевые (ДНАТ): работают как ртутные, но колбу наполняют парами натрия. От воздействия окружающей среды защищены специальным стеклом. Такая мера безопасности нужна, так как натриевые лампы неустойчивы к перепадам температур и к влажности.
Металлогалогенные (ДРИ): к ртутным парам в колбе добавляют галогениды. Они имеют большую мощность (до 2 кВт), что считается гарантом хорошей освещенности помещения

Это важно для оборудования больших площадей и спортивных объектов
Ксеноновые: состоят из вольфрамовых электродов, между которыми проходит электрический разряд. В колбе имеется инертный газ и соли металлов (ртути или натрия).
Люминесцентные: энергоэффективные лампы с большим сроком эксплуатации

Большим недостатком считается использование паров ртути, которыми заполнена колба. Если колба будет повреждена ядовитый газ станет опасным для здоровья человека. Если люминесцентные приборы особо часто включать и отключать их срок службы заметно сокращается. Такая характеристика не мешает использовать эти лампы для освещения городских улиц.
Индукционные: уличное освещение поступает за счет ионизированного газа, в котором создается плазменное свечение. Управление освещением осуществляется с помощью катушки индуктивности, образующей магнитное поле.

В отдельную группу нужно поместить светодиодные прожектора для освещения улиц. Такой источник света понемногу заменяется вышеперечисленными.

Уличный светодиодный светильник обладает такими характеристиками:

• высокий КПД;
• долгий срок службы (100 тыс. часов и более);
• экономичность: электроэнергия не тратится на нагрев находящихся в близи объектов. Служит для создания светового потока
• устойчив к различным климатическим изменениям
• прочный и не боится влаги

Особенности установки

Натриевые лампы, из-за специфики своей организации и принципа работы имеют определенные требования к своему подключению в осветительные приборы. При этом ДНАТ все равно, в отличие от металлогалоидных источников света, в каком положении им предстоит работать. Несмотря на это утверждение многие года практики показали, что наиболее предпочтительнее схема подключения, при которой лампочка занимает горизонтальное положение. Это связано с тем, что в таком положении такой источник света будет испускать световой поток в сторону.

Подключение ДНАТ

Для подключение ДНАТ всегда необходим балласт. Он необходим для того, чтобы осуществить разогрев лампочки при ее включении, а также для ее дальнейшей нормальной работы.
В качестве балласта для натриевых ламп используют пускорегулирующий аппарат (ПРА). Также на его роль подходит и электронный ПРА (ЭПРА) или импульсное зажигающее устройство (ИЗУ).

ИЗУ применяются для разогрева лампочки. Внешне данное устройство имеет вид отдельного небольшого блока (показано на фотографии). Он на электроды лампочки подает мощный импульс, имеющий высокое напряжение. В результате этого и происходит пробой в газовой смеси, помещенной внутрь колбы источника света.
Поскольку уличные светильники часто используют в качестве источника света именно натриевые лампочки, то такие осветительные приборы часто уже содержат в своей конструкции необходимые устройства для подключения к ним ДНАТ. Это так называемые консольные светильники, имеющие марку ЖКУ. Поэтому в такой ситуации схема подключения будет выглядеть довольно просто, так как здесь всего то и нужно, что подключить клеммы светильника к питающему напряжению.

Вариант схемы сборки

Эта схема позволит осуществить подключение натриевой лампы своими руками. Как видим, на ней указаны все компоненты, перечисленные выше.

Поскольку производители на данный момент выпускают различные модели ИЗУ (с двумя и тремя выводами), указанная выше схема может претерпевать некоторые изменения, связанные с особенностями данного устройства.
Ориентируясь по схеме, вы сможете без особых проблем подключить своими руками натриевую лампочку.

Особенности ландшафтного освещения

Ландшафтное освещение организуют в зонах общественного пространства и на частных придомовых территориях, благоустроенных в виде миниатюрных садов или скверов. К особенностям организации таких зон и территорий относят следующие моменты.

Это наиболее сложный вид уличного освещения, поскольку требует дизайнерского мастерства: ландшафт с насаждениями и постройками нужно высветить так, чтобы он воспринимался как красивый и гармоничный объект с выделением особо интересных форм.

Цвет и сила рассеиваемого света, подобранного для каждой точки, должны обеспечивать комфорт и умиротворенность посетителей. При этом недопустимы прямые лучи, попадающие в глаза наблюдателей. Свет, образуемый парковыми светильниками, должен быть либо отраженным от белого экрана, либо прошедшим через фильтр (белое или цветное стекло).

Красивый днем сад ночью теряет свое очарование, выглядит набором темных и неприветливых кустов и деревьев, за которыми мерещатся скрытые опасности. Чтобы сделать зеленую или благоустроенную зону красивой и в темноте, нужно приложить немало усилий.

Для этого стоит обзавестись несколькими переносными фонарями (желательно со сменными цветными фильтрами) и, располагая их в разных местах и высотах, попытаться найти наиболее удачные ракурсы. Кроме того, нужно поэкспериментировать с цветом от этих светильников. После ряда попыток, как правило, удается найти интересные решения, которые могут быть дополнены при обсуждении их с толковыми помощниками.

Лучше других сможет оформить красивое ландшафтное освещение специалист, искушенный в этой теме, поскольку он знает законы дизайна и хорошо владеет инструментарием ремесла (типом светильников, их функциональными возможностями, правилами размещения и устройства, опробованными цветовыми решениями).

Светодиодные уличные светильники

Светодиодные лампы – инновационное решение для декоративного освещения. Это новое поколение приборов освещения, позволяющих задать нужные световые параметры.

Светодиодные уличные светильники стали актуальны, когда был вынесен на всеобщее обозрение острый вопрос экономии электроэнергии.

Применение ЛЕД ламп – один из самых простых и надежных способов сократить затраты на электричество.

Твердотельные источники света обладают множеством преимуществ по сравнению с другими видами ламп (накаливания и электродуговыми в том числе).

Светодиодные фонари обладают следующими преимуществами:

• Долговечность. Современные LED лампы могут беспрерывно работать на протяжении 50000 часов. Это более 6 лет непрерывной работы. Но стоит учитывать, что такой показатель работоспособности рассчитывался для идеальных ламп с оптимальными условиями их эксплуатации. Сейчас же такой показатель недостижим в силу того, что невозможно подтвердить на практике;
• Механическая прочность. Твердотельные источники света считаются более защищенными, чем светильники с другими видами ламп;
• Компактность. Эргономичность – один из основных показателей. Они занимают не так много места, как газовые светильники или фонарные столбы. Поэтому их можно легко спрятать;
• Высокий КПД. Мировые лидеры производства светильников со светодиодными лампами достигли выпуска продукции с показателем КПД 80%.

Но основное преимущество – экономичность. Оправданность использования светодиодных ламп – низкое потребление электроэнергии, в сравнении с другими приборами освещения. На практике потребление энергии светильников со светодиодом в семь раз меньше ламп накаливания.

Таким образом, LED светильник мощностью 9 Вт вполне может заменить прибор освещения, оснащенный 60 Вт лампой накаливания.

Благодаря своим характеристикам светодиодные уличные светильники обрели огромную популярность и нашли широкое применение. На базе ЛЕД светильников были созданы светодиодные прожекторы – более мощные осветительные приборы.

Довольно распространенное использование ЛЕД светильников для подсветки наружных объектов, витрин, фасадов архитектурных объектов, беседок. Этому поспособствовали небольшие размеры светильников и легкий монтаж осветительных устройств.

К тому же, благодаря эргономичности они могут играть роль декоративного освещения. Примером тому могут стать установленные по периметру бассейна светодиоды. Довольно часто диодные уличные светильники применяются для освещения дорожек.

Довольно интересная черта таких светильников – возможность излучать свет разного цвета. Эта характеристика используется многими дизайнерами и умельцами в декоративном освещении. Поэтому для тех, кто хочет разнообразить вид своего двора, светодиоды – лучший вариант.

Благодаря большому количеству моделей светодиодных светильников для улицы рынок приборов освещения насытился устройствами искусственного света, которые с каждым днем играют все большую роль не только в повышении видимости, но и в красочности, необыкновенности зоны, которую они освещают.

Особенности строения

Натриевые газоразрядные лампы, используемые часто для наружного типа подсветки, приставляют собой современный источник света, который появился в результате попытки модернизации ламп накаливания. В качестве светящегося тела здесь используются пары натрия. Такие лампы еще имеют аббревиатуру ДНАТ, что расшифровывается как «Дуговая Натриевая Трубчатая Лампа».

Строение ДНАТ

Из-за того, что натриевые газоразрядные лампы для создания газового разряда используют пары натрия, то светильники, в которые они вкручиваются, светят ярко-оранжевым оттенком. Этот свет отлично смотрится в качестве уличного типа освещения. Поэтому в светильники наружного освещения улиц и дворов все чаще вставляют именно такие лампы, заменяя ими устаревшие ртутные газоразрядные источники света.
ДНАТ представляет собой эффективную разновидность источников света, поскольку в их характеристики входит высокая световая отдача. Натриевые лампы среди всех газоразрядных моделей характеризуются максимальными показателями светоотдачи, при этом качество светового потока со временем падает незначительно.
Натриевые лампы работают так:

внутри лампы имеют трубку — «горелку». Она изготовлена из алюминиевой керамики. Эта трубка заполняется разреженным газом (пары натрия, смешанные с ртутью);

• данная схема содержит пары ртути для того, чтобы ограничивать ток и используются как индуктивный балласт (электронный балласт);
• при прохождении электрического тока по лампочке, ее электрическая схема активируется и наблюдается создание электродуги между двух электродов. Между этими электродами в парообразном состоянии находится натрий.

Для зажигания холодной лампы ДНАТ напряжения сети будет недостаточно. В связи с этим натриевые лампочки принцип имеют определенный способ подключения. Для их подключения сегодня используют специальное импульсное зажигающее устройство (ИЗУ). Схема подключения будет рассмотрена ниже. ИЗУ, после подключения начинает генерировать импульсы напряжением. Эти импульсы могут достигать несколько тысяч вольт. При таком напряжении гарантированно возникнет электрическая дуга.

Свечение ДНАТ

Поскольку основной поток светового излучения генерируют ионы натрия, то натриевые лампы будут создавать световой поток характерного желтого цвета. Такой свет считается наиболее приемлемым для людей, так как он приближен к показателям естественного освещения.
Сразу же после возникновения и стабилизации дуги, такие лампы будут светить слабо, так как энергия станет расходоваться на нагревание горелки. По этой причине включенные светильники уличного типа вначале будут давать слабый свет, яркость которого будет нарастать по мере прогрева горелки. Примерно через 10 минут с начала работа осветительного прибора, яркость у натриевой лампы достигнет своего нормального уровня.
