Как разметить, установить и подключить розетки на кухне

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Виды и характеристики розеток

Евророзетки подходят только для евровилок, но есть и переходники

Розетки в интерьере играют важную роль. Они могут быть незаметными или выступающими, подобранными в цвет, соответствовать общему стилю — богатство электроассортимента позволяет решить любую дизайнерскую задачу. При выборе следует сочетать разумное с красивым, поэтому рассмотрим основные виды розеток:

• Мощность — изделие подбирается под конкретный бытовой прибор и обычно выдерживает силу тока в 16А. Если подключить мощный энергопотребитель в слабую розетку, то она оплавится
• Евророзетки — предназначены для штепселей большинства приборов бытовой техники. Существуют модели, поддерживающие обычные и евровилки
• Одно- и многосекционные — изделия с двумя или тремя секциями предназначены для периодического подключения бытовых приборов
• Накладные розетки — преимуществом является простота установки при помощи пары шурупов, недостатком — существенный вынос за пределы стены
• Скрытые розетки — углубляются в стену и составляют с ней единую плоскость
• Выдвижные — разновидность встроенных. Размещаются на столешнице, такие скрытые розетки незаметны в нерабочем состоянии, а достаются при необходимости
• Влагостойкие — устанавливаются под мойку, снабжены защитной крышкой
• Защищенные — выпускаются для безопасности детей, имеют скручивающуюся сердцевину
• Повышенной безопасности — это розетки с керамическим основанием или из термопластика. Они не подвержены горению и не плавятся
• С выключателем — предназначены для отключения питания, чтобы не вынимать вилки электроприборов
• С таймером — запрограммированное отключение питания позволяет автоматизировать управление приборами
• С подсветкой — служат маячками в темноте

Выбирая розетки для кухни, сначала обращайте внимание на способность электрооборудования выдерживать предполагаемую мощность приборов, безопасность, а затем на дизайн или дополнительные функции

Виды розеток в столешнице

Встраиваемые розетки – это блоки с набором гнёзд подключения для нескольких приборов одновременно. Такие точки электропитания могут быть просто утоплены в мебели или иметь выдвижной механизм. Для того чтобы розетки органично сочетались с мебелью и интерьером, их подбирают в цвет.

ФОТО: ellectro-mir.ruТакого типа подключение вошло в обиход сравнительно недавно, но стало очень популярным, особенно у заказчиков кухонных гарнитуров по индивидуальному дизайну

Есть несколько принципов классификации этих приборов. По внешнему виду розетки в столе могут быть вертикальными или горизонтальными. У горизонтальных блоков может быть несколько разъёмов. К тому же, кроме обычных вилок, к ним можно подключать интернет-кабель или кабель HDMI, а также разъёмы USB. Такого типа розетки удобны для подключения 2–3 приборов одновременно и годятся для встраивания не только в столешницу, но и в любое другое удобное место.

Вертикальные розетки различаются между собой количеством разъёмов и, соответственно, выстой конструкции. Точки подключения могут быть при этом расположены одна над другой или по окружности в одном ряду. Подключить в такую выдвижную конструкцию можно любой бытовой прибор, от миксера до компьютера. Если точки подключения расположены по окружности в один ряд, выдвижные блоки такого типа очень компактны и удобны в использовании.

ФОТО: farpost.ruУ выдвижных розеток есть специальный механизм извлечения из ниши, в которой они прячутся

В свою очередь эти механизмы делятся на выдвижные и поворотные.

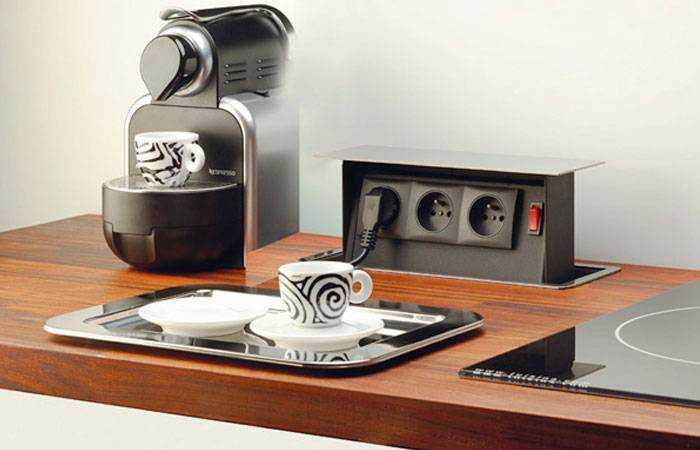

Блоки с выдвижным механизмом могут не просто подниматься из столешницы, но и иметь поворотный механизм и даже диодную подсветку. Особенностью эксплуатации таких механизмов является исключительно бережные манипуляции с вилкой, так как лишнее усилие может безнадёжно повредить розетку.

К слову сказать, есть такие модели выдвижных розеток, которые могут прятаться в столешнице вместе с подключёнными вилками. Часто это бывает очень удобно, ведь в этом случае вертикальная конструкция не мешает пользоваться столом. Выдвижной механизм активизируется нажатием, а фиксация в выдвинутом положении производится с помощью небольшой кнопки в нижней части блока.

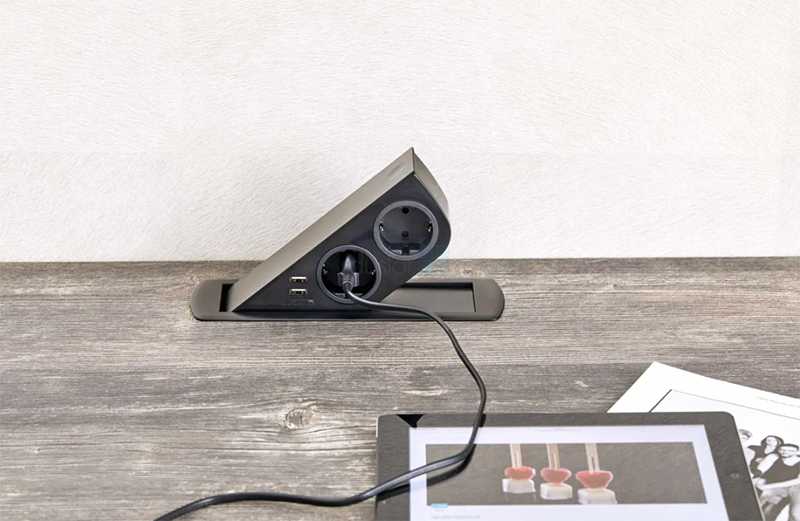

Более надёжными в этом плане представляются поворотные механизмы. У них повышенная устойчивость, но при этом есть некоторая сложность в подключении боковых вилок.

ФОТО: elektrik-simferopol.ruОбычно поворотные модели имеют меньшую высоту

Размеры отверстия под розетки в фартуке

Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):

одинарная электроточка – 70х70мм

блок из двух (2х) – 140х68мм

блок из трех (3х) – 210х68мм

блок из четырех (4х) – 280х68мм

блок из пяти (5х) – 350х68мм

Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.

Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.

На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать. Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.

Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.

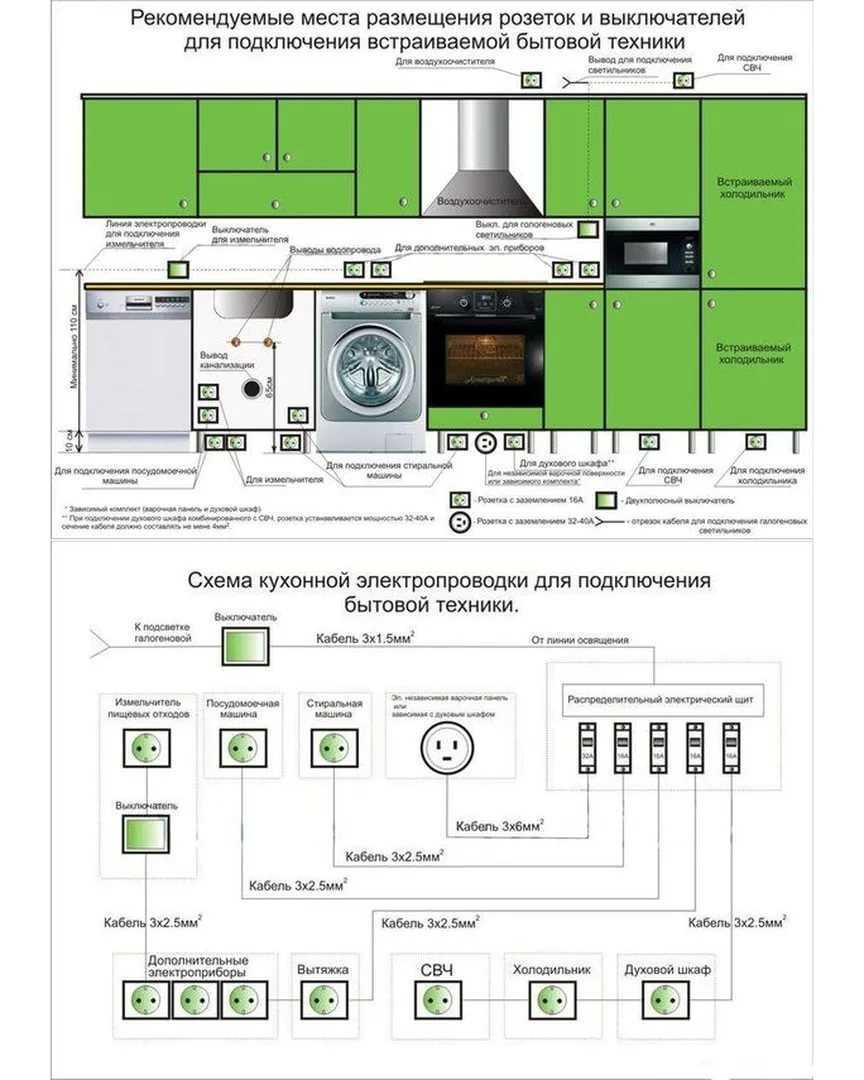

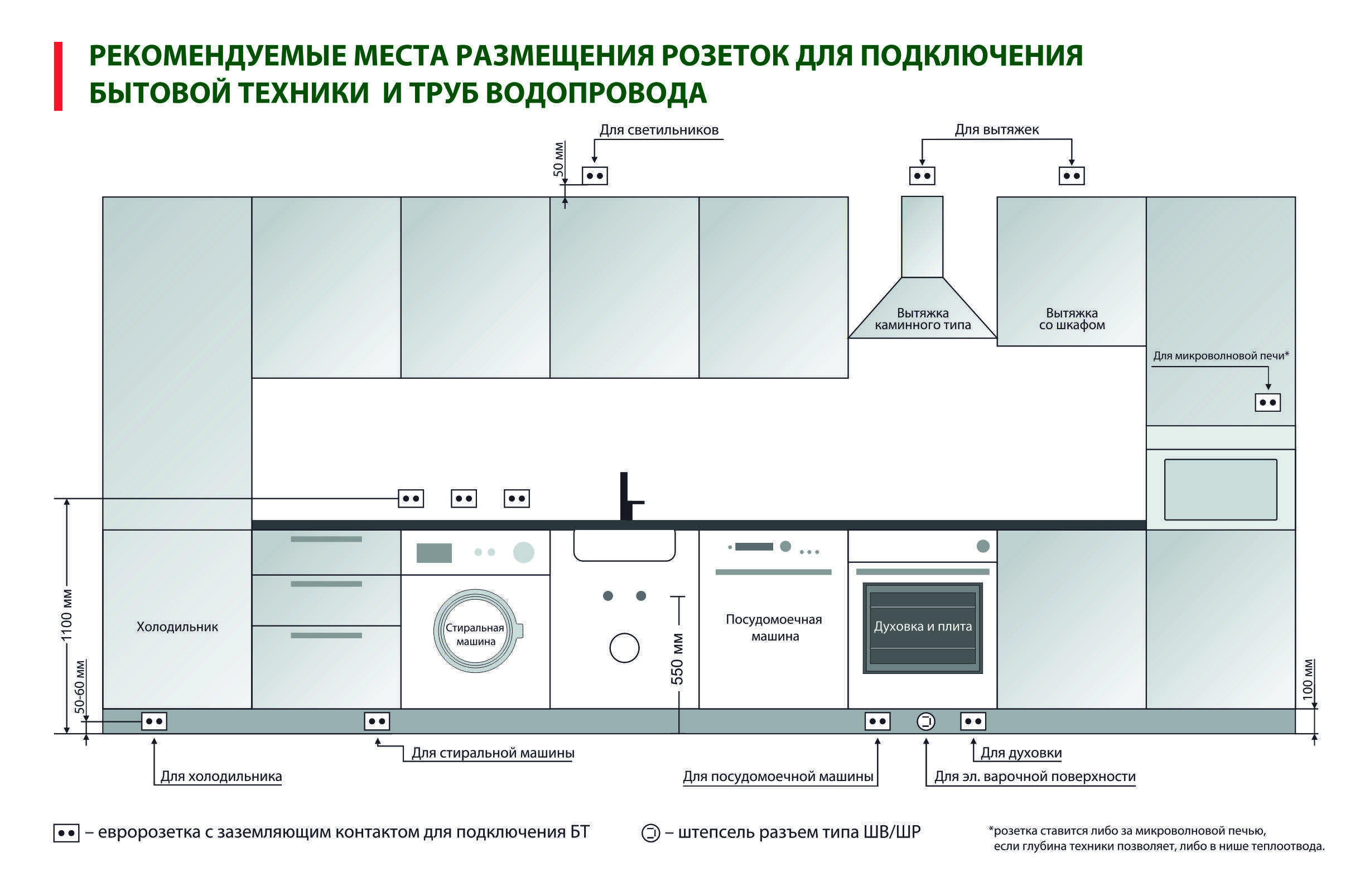

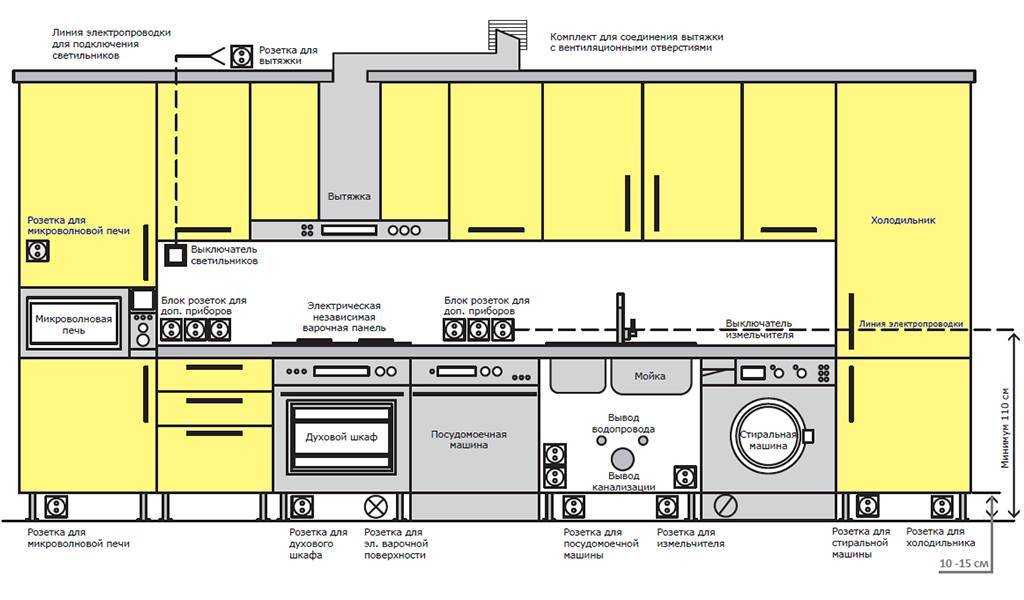

Как правильно расположить

Нажмите чтобы увеличить

Возможные варианты:

1. Стандарты изготовления напольных комплектов современной кухонной мебели предусматривают наличие выступа сзади для размещения розеток с края гарнитура.
2. За мебельным цоколем на высоте 10-15 см над уровнем пола. Цоколем называется фасадная планка, маскирующая опоры тумб. Достаточно просто снять её, чтобы добраться до розетки. Если мебель на ножках, расположение может быть таким же, в свободном пространстве между ними.
3. Для встроенной техники возможно аналогичное размещение на высоте около 5 см от пола до центра розетки. Разумно осуществить монтаж кабель-канала. Розетки должны быть повернуты на 90°.
4. Точки электропитания крупной бытовой техники могут находиться под предметами кухонной мебели, стоящими рядом.
5. Размещение над столешницей — на высоте от 10 до 25 см (над полом — 1-1,5 м), чтобы не допустить попадание в них жидкости.
6. Рядом с столом тумбой, на расстоянии 20-30 см от пола. Очень удобно для подключения ноутбука, зарядки телефона и т. п.
7. Стиральная и посудомоечная машины могут подключаться к источнику питания в тумбе для мойки при обеспечении надежной защиты от протечек.
8. Оптимальное место монтажа розетки для вытяжки — на высоте 2-2,5 м от уровня пола, отступив на 30 см в сторону от установки вытяжки.
9. Розетку для маленького ЖК телевизора можно разместить рядом с этим бытовым прибором или за ним.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт
• Микроволновка – 2000 Ватт
• Холодильник – 100 Ватт
• Посудомоечная машина – 1000-2000 Ватт
• Чайник электрический – 2000 Ватт
• Духовой шкаф – 2000 Ватт
• Водоподогреватель – 2000 Ватт
• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

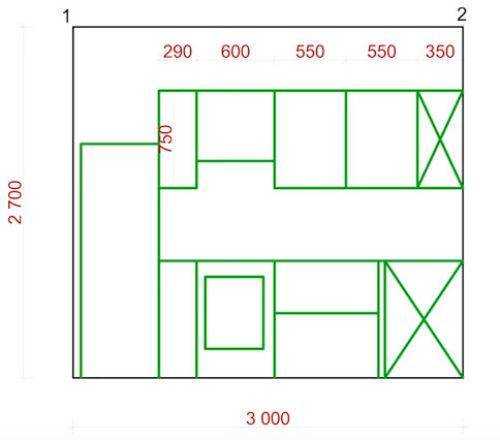

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

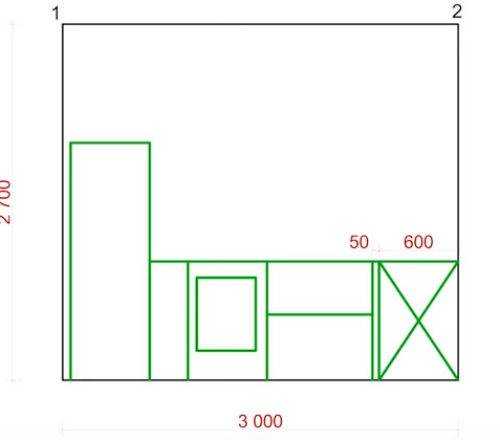

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Виды и особенности приспособлений

Уделив должное внимание безопасности, стоит подумать и об эстетичности. Ведь хочется видеть кухню приятной глазу, а не только практичной. И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:

И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:

• Накладные модели;
• Встраиваемые;
• Скрытые;
• Угловые.

Помимо монтажных особенностей, точки могут быть всевозможных дизайнов, с выталкивателем вилки, индикацией, со шторками и многими другими дополнениями, которые позволяют не только вписать их в дизайн, но и найти наиболее удобное для себя решение.

Розетки с заземлением чаще используются для энергоёмких кухонных приборов. К ним должен всегда быть свободный доступ, позволяющий в любой момент извлечь вилку.

Скрытые розетки могут монтироваться внутри шкафов, шуфлядок, ящиков, столешниц. Как правило, они предназначаются для редко используемых приборов.

В последнее время производители предлагают новые интересные решения — угловые розетки. С ними можно использовать свободное пространство углов, что зачастую очень удобно.

Подготовительные работы

Популярное оформление кухни — стеклянный фартук. При помощи него можно зрительно увеличить пространство, а также создать атмосферу праздника.

Само стекло обладает рядом положительных сторон, но при установке надо учитывать все тонкости, среди которых отверстия для установки розеток. Если не вырезать их заранее, то монтаж в дальнейшем будет невозможен.

Сам процесс установки для любого материала фартука почти не отличается. Первоначально нужно подготовить инструмент и саму поверхность:

• для крепления розеток придется работать перфоратором, коронками и долотом;
• для проведения линий рекомендуется использовать трехжильный кабель с двойной изоляцией, диаметром 2,5 мм, подрозетники, распределительную коробку, сами розетки по 16А и более, дюбели и саморезы.

Определившись с количеством техники, розетками и нарисовав схему, надо перенести данные для электроточек прямо на стену с помощью карандаша

Очень важно понимать, из чего делается кухонный фартук

В кафельной плитке или фанерном основании для установки нужно аккуратно вырезать отверстие. Больше всего сложностей со стеклянной рабочей зоной. В таком случае изготовителю фартука надо заранее дать параметры согласно схеме и расположению приборов.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Виды розеток

Если вы подготовились к ремонту правильно, то у вас на руках должна иметься схема розеток на кухне, основываясь на которую, вы сможете подобрать нужный материал для работы. Основой правильного выбора розеток является то, что необходимо покупать только модели, ток которых не менее 16А.

В идеале, если розетки будут иметь керамическое основание, а также в своей конструкции, подпружиненные или никелированные ламели. Это значительно продлит их срок эксплуатации. Цена на самые лучшие и надежные розетки не высока – варьируется в пределах 100-150 рублей.

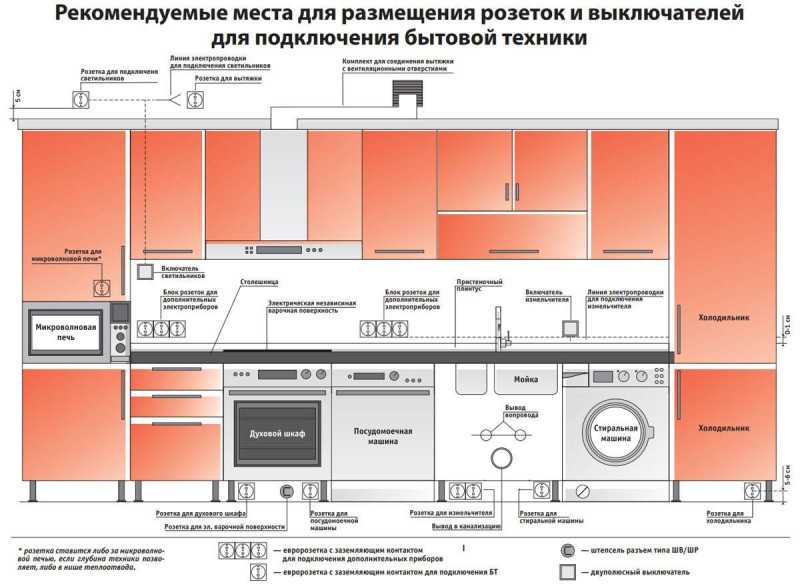

Вариант схемы розеток для многофункциональной кухни

Скрытые розетки

Скрытые розетки

Скрытая розетка в интерьере кухни

Где установить розетки на кухне? При заказе нового кухонного гарнитура, учтите расположение шкафов и полок, его конструктивные особенности и примерные размеры (лучше точные). Это поможет вам без труда сориентироваться с местом расположения розеток.

Как говорилось выше – лучшим решением будет составление подробного плана, по которому вы сможете наиболее точно и обоснованно установить новые скрытые розетки.

Основной набор бытовой техники, под которые необходимы розетки:

• Подсветка газовой плиты (гарнитура);
• Холодильник;
• Вытяжка и ее подсветка (см.Электрические вытяжки для кухни:особенности применения);
• Микроволновая печь (лучше ставить двойную розетку).

Двойную розетку можно установить под холодильник – многие современные обыватели нередко используют холодильник в качестве подставки под телевизор, и двойная розетка придется как нельзя кстати.

Зная размеры новой кухонной мебели, можно установить розетки заранее (потом останется лишь проделать необходимые вырезы в задних стенках).

Внешние розетки

Кухня с внешними розетками

Про скрытые выключатели вроде все понятно, но как правильно установить розетки на кухне не встраиваемого типа? Вообще, внешние розетки подразделяются на два вида:

• Зависимые (зависят от расположения мебели и бытовой техники на кухне);
• Независимые (не зависят от расстановки и меблировки кухни);

В качестве независимых розеток можно указать те, которые предназначены для кофеварок, тостеров, для электронных часов и телевизора (некоторые умельцы монтируют такие розетки прямо на столешницу, для повышенного комфорта). Наиболее часто, их располагают на высоте 12-15 см от столешницы.

Разводка розеток на кухне (независимые) полностью зависит от расположения бытовых приборов – электрочайник, холодильник, телевизор и посудомоечная машина: именно эти приборы диктуют правила.

Что касается зависимых розеток, то их принято устанавливать на одной высоте по периметру всего помещения (не выше 30 см от пола) – это будет весьма удобно и к тому же эстетично.

Виды встроенных сетевых блоков

Все розетки, встроенные в столешницы кухонных гарнитуров, можно разделить на стационарные, выдвижные и поворотные.

Вид #1 — стационарные розетки

Стационарные блоки монтируются в указанной плоскости без возможности изменения положения. От попадания крошек, воды и различного мусора они защищаются крышками. Чтобы воткнуть вилку прибора в розетку, нужно только отодвинуть эту крышку.

Подобные соединители просты и не требуют никаких сложных манипуляций при эксплуатации.

Стационарный встроенный сетевой блок мало отличается от классических накладных электрических розеток, поскольку его трудно замаскировать от посторонних глаз

Главным недостатком стационарных встроенных розеток можно назвать то, что они занимают много места на рабочем столе.

Поверхность крышек не приспособлена для функционального применения. На нее нельзя ничего поставить, а потому приходится использовать только незанятую часть столешницы.

Вид #2 — выдвижные модели

По причине неприспособленности крышек стационарных моделей для эксплуатации большей популярностью пользуются выдвижные розетки. Их поверхность может сливаться со столешницей – в нерабочем состоянии крышка сетевого блока выступает над поверхностью гарнитура буквально на 1-2 мм. Из-за этого кухня выглядит более прибранной и аккуратной.

Когда выдвижная электрическая розетка после нажатия эффектно появляется из столешницы гарнитура, кухня приобретает современный и необычный вид

Чтобы выдвинуть розетку, надо нажать на крышку или на находящуюся рядом кнопку. После этого сработает выдвижной механизм. Он вытолкнет сетевой блок из столешницы полностью или частично на 10-20 мм.

После этого блок нужно вытащить самостоятельно рукой и зафиксировать на нужной высоте. Многие модели оснащены специальными кнопками, позволяющими закрепить нужный результат.

Чтобы закрепить сетевой розеточный блок на нужной высоте, достаточно лишь нажать на определенную кнопку на корпусе устройства

Выдвижная розетка – это специфический соединитель. Она выполняет функции стандартного электротехнического разъема, но имеет ряд особенностей.

Ее не стоит использовать для бытовых приборов, которые должны быть всегда подключены к сети:

холодильники;
кондиционеры;
морозильные камеры;
электроплиты (для их подключения нужна силовая розетка);
прочее.

Вся суть этого соединителя заключается как раз в том, что он скрыт от посторонних глаз.

Встроенная выдвижная розетка нужна для кратковременного подключения к сети нескольких электрических устройств. В их числе могут быть кофеварки, чайники, тостеры, пароварки и прочие приборы, которые не требуют постоянного подключения к электросети. Когда техника выключается, сетевой блок может быть утоплен в столешницу.

Наличие дополнительного программного управления и интеграция блока в систему «Умный дом» позволяют автоматически погружать розетку в столешницу после отключения техники

Из-за особенностей конструкции выдвижную розетку нельзя поставить на участке столешницы, под которым находятся ящики или водопроводные трубы.

Она относится к достаточно хрупким конструкциям и при частом использовании может быстро расшататься. Чтобы увеличить возможные сроки эксплуатации сетевого блока при присоединении или извлечении вилки из гнезда, стоит придерживать устройство рукой.

Более подробно выдвижные розетки для столешницы мы рассмотрели в следующей статье.

Вид #3 — поворотные блоки

Поворотные розетки способны изменять свое положение в пространстве. Они устанавливаются в требуемое положение без потери функциональности. Угол наклона зависит от характеристик выбранной модели и может достигать значения в 180 градусов. Значения этого параметра указываются на упаковке изделия.

Чтобы воспользоваться такой розеткой, нужно лишь нажать на ее крышку или кнопку, расположенную рядом на столешнице или стене.

Перед установкой сетевого фильтра стоит удостовериться в том, что он будет удобен для ежедневного подключения наиболее часто используемых бытовых приборов

Такие сетевые блоки относятся к горизонтальным конструкциям. При их использовании могут наблюдаться некоторые сложности при подключении приборов с г-образными вилками.

Подготовка к проведению работ

Проводка на кухне требует обязательного составления проекта. Для того, чтобы он был корректен, обязательно нужно определить, какую технику планируется разместить в этом помещении:

• Электрическая плита (варочная панель, духовой шкаф);
• Холодильник;
• Посудомоечная машина;
• Микроволновая печь;
• Вытяжка;
• Электрочайник;
• Тостер, бутербродница;
• Мультиварка, аэрогриль;
• Кухонный комбайн, миксер;
• Кофемашина и так далее.

На кухне также часто решают расположить телевизор и стиральную машину – и для каждой единицы техники нужна своя розетка.

Совет: следует приобретать розетки с запасом и тщательно продумать расположение техники, чтобы потом не путаться в проводах.

Но просто посчитать технику для составления проекта электропроводки будет недостаточно. Далее работы проводятся по такому алгоритму:

1. Определяется тип сети, приходящей в квартиру. В случае однофазной суммарная мощность будет весьма ограничена, в случае трехфазной, проводка на кухне может создаваться с ощутимым запасом мощности. Как правило, трехфазная проводка в тех помещениях, где устанавливается электрическая печь.
2. Рассчитывается суммарная мощность кухонных приборов – для каждого прибора берется номинальная мощность, указанная в техническом паспорте. Должно получиться значение в пределах 8-15 кВт (при одновременном включении всех устройств). Конечно, на практике все приборы редко включаются одномоментно, но правильно будет, если проводка создается с запасом мощности.

1. Выбирается кабель для создания электропроводки. Здесь лучше воспользоваться справочными данными или поручить работу специалисту. Что же касается общих рекомендаций, то они таковы: чем выше суммарная мощность прибора, тем толще должен быть электрический кабель. Например, при общей мощности 11 кВт потребуется медный провод с 6-миллиметровым сечением, а для мощности 15 кВт нужно сечение 10 мм.

Есть и другие рекомендации по выбору кабеля для электропроводки на кухне:

• ВВГ-5х6 – пятижильный с сечением 6 кв. мм необходим для домов с трехфазным питанием и соединяет щиток освещения с основным;
• ВВГ-2х6 необходимо для соединения щитков в домах с 2-фазным питанием;
• ВВГ-3х2,5 применяется для стандартной разводки электропроводки от щитка до распределительных коробок, а потом – до розеток;
• ВВГ-3х1,5 прокладывается от распределительных коробок до осветительных приборов;
• ВВГ-3х4 – для электроплит.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.
