Инструкция как пользоваться термометром для измерения температуры воздуха

Введение

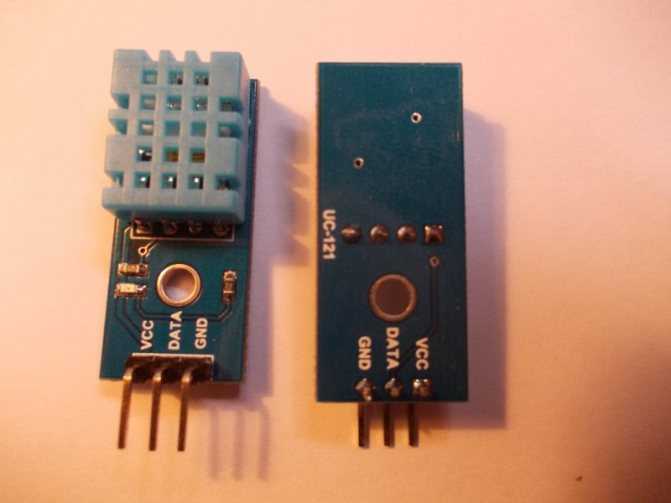

DHT11 – это датчик температуры и влажности воздух, который использует один провод для передачи 40 бит данных. Первые 16 бит – это целая и дробная части значения влажности, следующие 16 бит – целая и дробная части значения температуры, и последние 8 бит – это контрольная сумма.

Чтобы DHT11 и микроконтроллер начали общаться друг с другом, их необходимо засинхронизировать. Чтобы засинхронизировать их, микроконтроллер посылает сигнал старта, который представляет собой импульс длительностью 20 мкс на выводе данных. После импульса, микроконтроллер ждет получения данных. В программе мы должны изменить направление вывода данных. Вы можете прочитать подробности о DHT11 в техническом описании. У вас может быть датчик, как в 4-выводном, так и в 3-выводном корпусе; но мы используем 3-выводную версию. Между этими версиями нет никакой разницы, а дополнительный вывод ни к чему не подключен.

Сборка конструкции на температурный датчик

Схему интерфейса последовательного порта рекомендуется выполнить на макете. Такой способ позволяет убедиться в правильности работы схемы перед созданием окончательной электронной платы.

Окончательный вариант, собранный на текстолитовой плате, следует рассчитать под размещение внутри интерфейса DB9. Такое размещение обеспечивает компактность конструкции и надежность электроники датчика температуры последовательного порта.

Малочисленность комплектующих деталей электронной схемы позволяет внедрить всё содержимое непосредственно в корпус разъёма DB9. В результате получается удобный интерфейс

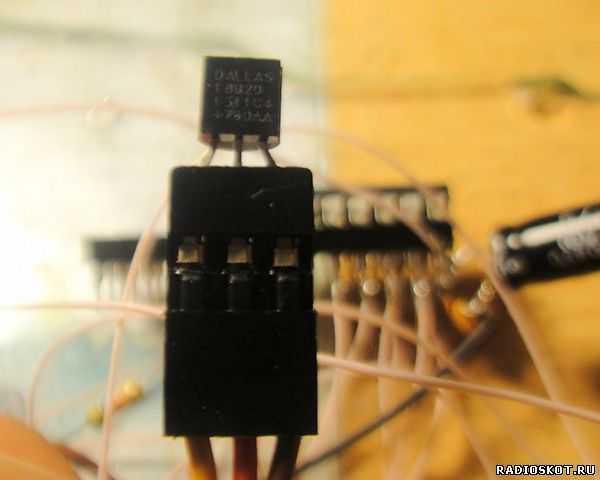

Сам датчик DS18S20 припаивается на противоположном конце проводной линии, выведенной от электронной платы. Длина линии должна учитываться в соответствии с ранее отмеченными нюансами. Контакты 1 и 3 датчика соединяются вместе. Для изоляции контакта 2 от других контактов используется короткая изолирующая поливинилхлоридная трубка.

Не исключается подключение дополнительных температурных датчиков DS18S20 параллельно друг другу, используя более длинные провода для крепежа к интерфейсной схеме. Групповая комбинация позволит контролировать несколько температур в разных местах через один последовательный интерфейс.

Схемы подключения через USB интерфейс

Учитывая отказ производителей новых компьютеров включать в системные материнские платы последовательные порты DB9, актуальной становится необходимость сопряжения температурного датчика DS18S20 с интерфейсом иного типа. Явным претендентом здесь видится порт USB.

Существуют различные по исполнению недорогие адаптеры «USB-to-SERIAL». Однако далеко не все из таких преобразователей успешно сочетаются с новыми версиями операционных систем, включая «Windows 10».

Адаптер «USB-to-SERIAL», на примере широко распространённого исполнения с микросхемой PL2303TA, предоставляет возможность подключения температурного датчика на компьютерах, где отсутствует порт DB9

Рекомендуется использовать «USB-to-SERIAL» адаптеры, построенные на микросхемах PL2303TA или аналогичных. На практике отмечена стабильная работа таких адаптеров с «Windows XP» / «Vista» / 7, 8, 10 / «MacOS X» / «Linux».

Этот тип адаптера эмулирует 1-проводной интерфейс DS9097, который вполне устойчиво работает на взаимодействие с 1-проводными устройствами, идентичными схеме интерфейса последовательного порта.

Распиновка «USB-to-SERIAL» адаптера PL2303TA:

• красный (+ 5В),
• белый (RXD),
• чёрный (земляная шина),
• зеленый (TXD).

Драйверы адаптера «USB-to-SERIAL»

Под операционную систему «Windows» и «MacOS X» потребуется установить соответствующие «Prolific» драйверы (доступны здесь или использовать этот, если есть проблемы в «Windows 7»).

Между тем относительно недавний дистрибутив «Linux» показывает успешную работу адаптеров без необходимости загрузки драйверов. В частности, тестировался «USB-to-SERIAL» адаптер на PL2303TA, подключаемый к «Ubuntu» версий 12.04 и 14.04.2. Каких-либо драйверов не потребовалось.

Чтобы использовать «USB-to-SERIAL» адаптер на PL2303TA с температурными датчиками, работающими в паразитном режиме, следует подключать один или несколько приборов DS18S20 так:

• красный (не используется),
• белый (не используется),
• черный (подключен на GND и VDD),
• зеленый (подключен на выход DQ).

Тестирование в паразитном режиме по длине кабеля

На практике тестировался «USB-to-SERIAL» адаптер на PL2303TA с тремя температурными датчиками типа DS18S20. Все три прибора, подключенные параллельно, работающие в паразитном режиме, соединялись с рабочей платой через кабель длиной 300 метров. По результатам эксперимента отмечалась нормальная работа. Все три датчика температуры успешно обнаруживались системой.

Проверка на работоспособность завершилась успешными результатами. Прибор действительно можно использовать для проектов, где требуется температурный контроль

Эти результаты испытаний заставляют сомневаться в требованиях подключения датчиков температуры DS18S20 в непаразитарном (c внешним питанием) режиме при использовании адаптеров USB на PL2303TA. Как показал тест, микросхема PL2303TA успешно работает в паразитном режиме с более длинными (длиннее 100 метров) соединительными линиями.

Двухзонный термометр на РIС-контроллере

Автор предлагает конструкцию термометра с двумя выносными датчиками, который позволяет измерять температуру независимо в двух точках. Информация выводится на ЖКИ.

Занимаясь разработкой силовой электроники, в частности импульсных источников питания,  неизбежно сталкиваешься с необходимостью измерения температуры корпусов силовых транзисторов, микросхем и других элементов.

Для этих целей обычно используют стандартный мультиметр с термопарой, например, Mastech MY64 и ему подобные. Но здесь можно столкнуться с рядом проблем. Во-первых, как показала практика, обычная биметаллическая термопара недолговечна, часто возникает обрыв в месте соединения (пайки) датчика и проводов, особенно при частом использовании.

Во-вторых, датчик термопары необходимо изолировать при измерении температуры находящегося под напряжением теплоотвода или транзистора. В-третьих, часто возникает необходимость измерять температуру сразу на двух элементах устройства, например, на обоих транзисторах полумостового генератора. Так и возникла идея собрать прибор, избавленный от этих недостатков.

Схема двухзонного термометра приведена на рис. 1.

 Рис. 1

Напряжение питания, В…………………………………… 6…15Интервал измеряемой температуры, °С ……….. -50…+125Разрешение отображения температуры, °С   …………. 0,1Основа термометра — микроконтроллер PIC16F873A-I/SO. В качестве термодатчиков применены распространённые цифровые датчики DS18B20.

Информация отображается на однострочном знакосинтезирующем ЖКИ. Подстроечным резистором R5 регулирует контрастность ЖКИ. Разъём ХР1 предназначен для подключения программатора

Обратите внимание, что расположение его контактов не совпадает со стандартной цоколёвкой программатора PicKit

Термометр собран на плате из фольгированного с двух сторон стеклотекстолита толщиной 2 мм. Её чертёж показан на рис. 2, а расположение деталей — на рис. 3.


Плата термометра разработана под стандартный пластмассовый корпус для радиолюбительских конструкций  размерами 126x65x25 мм с отсеком под батарею “Крона”. В верхней крышке корпуса необходимо вырезать прямоугольное отверстие под экран ЖКИ, а в боковых стенках — под выключатель и провода термодатчиков. Фотографии собранной платы приведены на рис. 4 и рис. 5.

На датчики следует надеть термоусажи-ваемые трубки, желательно разного цвета. Внешний вид готового устройства показан на рис. 6. Правильно собранное устройство начинает работать сразу и в налаживании не нуждается. В качестве ЖКИ подойдёт любой аналогичный однострочный шестнад-цатисимвольный подходящих габаритов на основе процессора HD44780.

 Рис. 1

Б. ЛАЗАРЕВ, г. Вязьма Смоленской обл. ж. Радио, 2015г №6 стр. 42-43

… и решение полное, но не для всех

Оказывается, что по протоколу ZigBee доступна ещё одна возможность настройки, до которой не добраться из приложения. Она позволяет настроить умную лампочку на режим всегда выключена. То есть как бы быстро напряжение ни мигало, или как бы яростно вы ни щёлкали выключателем, лампочка не включится. Включить её можно только через сопряжённые устройства умного дома (ZigBee-координатор или всё ту же Bluetooth-приложеньку от производителя).

В чём минус — это решение доступно не для всех пользователей, а только для обладателей ZigBee-сетей с возможностью послать вручную сконструированное сообщение на устройство. Быть может фирменный хаб от того же производителя также позволяет получить доступ к такой настройке, но у меня нет возможности проверить ввиду отсутствия упомянутого хаба.

В моём случае (у меня есть ZigBee-координатор CC26X2R1 и zigbee2mqtt) окончательное решение выглядит так:

1. лампочку нужно сопрячь с координатором

2. в логах найти её уникальный номер (к примеру )

3. и послать через zigbee2mqtt MQTT-сообщение.Topic: Data:

Только после этого мы получим по-настоящему умную лампочку, которая горит, когда нужно и не горит, когда не нужно.

ТЕРМОМЕТР НА ATTINY

   Понадобился мне тут термометр в инкубатор, а так как термостат у меня уже стоит, то буду делать только сам термометр. В своем случае буду использовать 3-х разрядный, а не 4-х разрядный индикатор. Поговорим пока немного про сами цифровые индикаторы. Семисегментный индикатор состоит из семи элементов индикации (сегментов), по отдельности включающихся и выключающихся подачей питания. Включая их в разных комбинациях, из них можно составить изображения цифр. В современных индикаторах светодиоды изготавливают в форме сегментов, поэтому светодиодные индикаторы имеют предельно простую форму – чем меньше разных светодиодов, тем дешевле устройство. Сегменты обозначаются буквами от A до G. Восьмой сегмент — это точка. Вот параметры индикатора, что используется в термометре:

• Максимальное прямое напряжение (при токе 20 мА):…..2.5 В
• Максимальный прямой ток: …..25-30 мА
• Максимальное обратное напряжение: …..5 В
• Обратный ток (при напряжении 5 в): …..10 мкА
• Мощность рассеивания: …..150 мВт
• Максимальный импульсный прямой ток: …..140-160 мА
• Диапазон рабочих температур: …..-40…+85°C

   Теперь приступим к изготовлению самого термометра. Изучим принципиальную схему.

Схема термометра на AtTiny2313

   Для его изготовления нам понадобится:

>>> 4-х разрядный семисегментный индикатор 1шт>>> Керамический конденсатор на 0.1 микрофарад 1шт>>> Электролитический конденсатор на 100 мкф 16в (можно и 10)>>> Резисторы 100-200 ом 0.125 вт 8шт.>>> Микроконтроллер AtTiny2313 1шт.>>> Панелька 20 ног 1шт.>>> Датчик DS18B20 1шт.>>> Провода, паяльник, золотые руки))

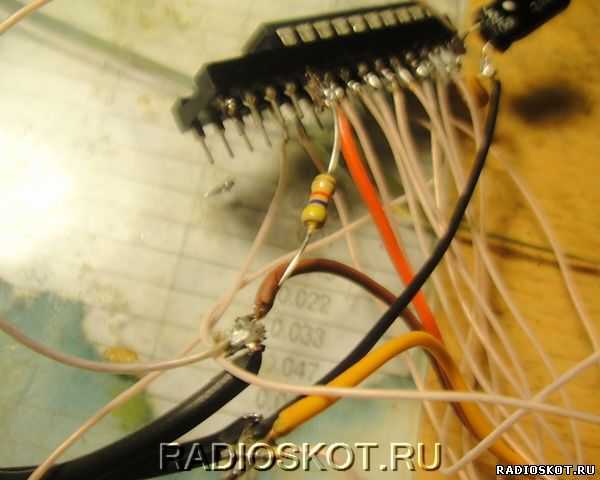

   Собрав все необходимые радиокомпоненты, приступим к изготовлению микроконтроллерного термометра. Паяем резисторы к индикатору.

   Далее подпаяем конденсаторы на 0.1 микрофарад (104) и на 100 микрофарад. Припаяем датчик DS18B20.

   Подводим питание – и готово! Осталось прошить микроконтроллер. Прошивку можно скачать тут. В архиве находится две прошивки, под общий катод и под общий анод.

   Тоже один из важных факторов: при выставлении фьюзов не забываем нажать кнопку “ЧИТАТЬ” (Read). И сохраняем прошивку, вынимаем микроконтроллер из программатора и вставляем в устройство.

   Подаем питание на схему – и вуаля! Все работает. Печатной платы к схеме нету, так как в следствии простоты смысла ее нету чертить, схема состоит, грубо говоря, из пяти радиодеталей. Не считая резисторов, т.к там вообще проще простого их подпаять. Видео работы данного термодатчика можно посмотреть ниже:

Как работает термометр на ATTINY

   Устройство действительно настолько простое, что прекрасно подойдёт начинающим контроллеристам, как первый действующий практический проект на AtTiny. С вами был Boil.

   МК для начинающих

   Обсудить статью ТЕРМОМЕТР НА ATTINY
