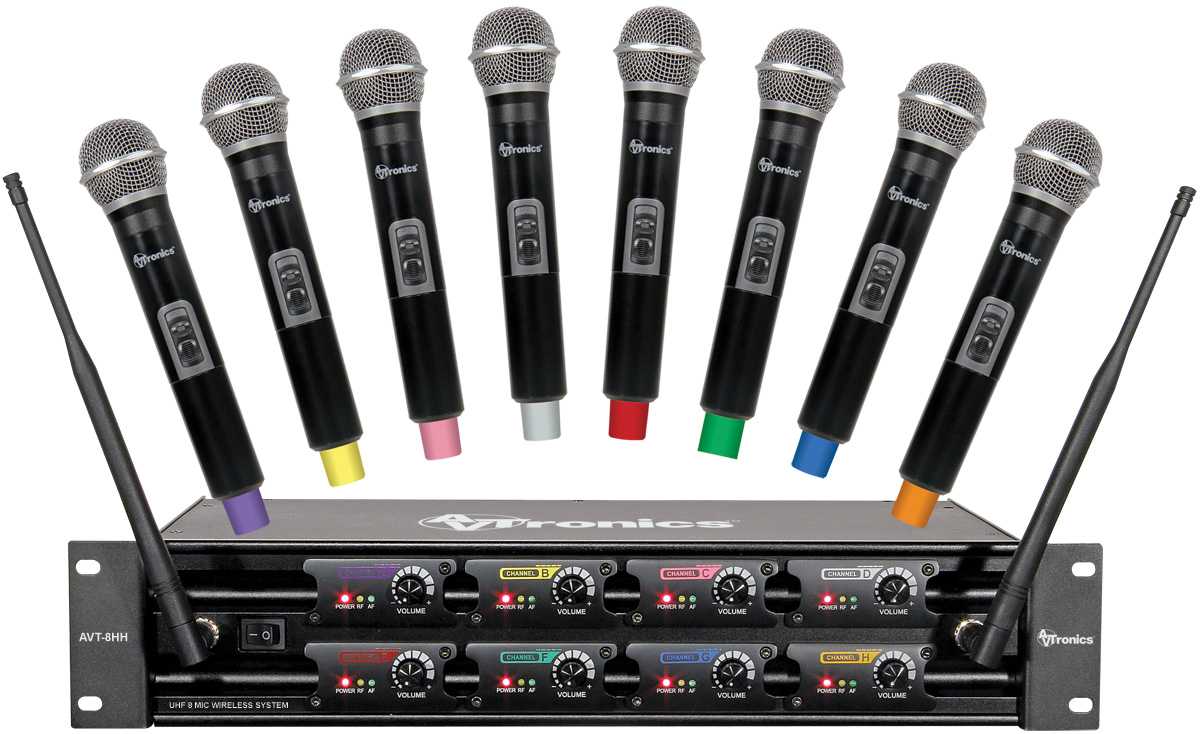

Как использовать радиомикрофон в качестве антижучка и в качестве устройства для прослушки

Приемник прямого усиления.

Без внешней антенны и заземления можно обойтись, модернизировав детекторный приемник — добавив
к нему усилитель высокой частоты(УВЧ).

Такое устройство называется — приемник прямого усиления.
Теперь приемник уже не нуждается во внешней антенне и заземлении — напряжения усиленного сигнала,
полученного с магнитной антенны достаточно, для работы детектора.
Добавив усилитель звуковой частоты(УЗЧ) и динамик, получим почти полноценный карманный транзисторный приемник,
позволяющий прослушивать радиопередачи, без наушников.

Почему почти? Селективность(избирательность)входного контура такого приемника невысока, и в случаe
приема нескольких радиостанций близкого диапазона, их сигналы будут сильно мешать друг — другу.

Эта проблема становится тем актуальней, чем меньше длина волн перекрываемого диапазона.
Практически, диапазон коротких волн — уже не доступен для приемников, собранных по такой схеме.
Кроме того, поднимать чувствительность до необходимых пределов, с помощью широкополосных
высокочастотных каскадов крайне сложно, из-за их самовозбуждения.

Возможно, вам также будет интересно

Военно-воздушные силы США недавно отправили в отставку свой первый самолет типа Compass Call. Созданный в 1982 году, он выпускался в различных модификациях, специализированных на обнаружении, перехвате и подавлении радиосвязи противника. Системы этого самолета могли нарушать радиосвязь и препятствовать координации действий воинских подразделений. Такие возможности позволяли ему оставаться в строю почти четыре десятилетия. Однако за это время системы радиоэлектронного противодействия стремительно развивались, что привело к созданию

Усилители мощности являются одними из самых важных компонентов современных систем беспроводной и сотовой связи. В идеальном случае они должны обеспечить высокую выходную мощность с высокой линейностью и высоким КПД. Но здесь обычно приходится идти на компромиссы, которые связывают три основных параметра усилителя мощности. Как правило, в усилителях с высокой выходной мощностью в жертву приносится их линейность. В современных телекоммуникационных системах, поддерживающих достаточно широкие полосы пропускания

В статье представлен универсальный управляющий кристалл для приемопередающих модулей радиоэлектронных комплексов с АФАР в 3‑см диапазоне длин волн, разработанный предприятием «Ленинградские микроволны».

Простейшее устройство для поиска жучков

Простейшее устройство для поиска «жучков» Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто-нибудь за вами с помощью подслушивающей радиоаппаратуры, соберите схему, показанную на рисунке ниже.

Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Детектор радиоволн чувствителен к частотам вплоть до 500 МГц. Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны.

Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1. Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361. При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы. При этом включается генератор импульсов на элементах DD1.1,DD1.2, R5 и СЗ. С его выхода импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой этого каскада служит звуковой пьезокерамический преобразователь ZQ1 типа ЗП-1, который преобразует электрические колебания частотой 2 кГц в акустические. С целью увеличения громкости звучания преобразователь ZQ1 включен между входом и выходом элемента DD1.4 микросхемы DD1. Питается детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.

В детекторе используются резисторы типа МЛТ-0,125. Диод VD1 можно заменить на ГД507 или любой германиевый высокочастотный. Транзисторы VT1 и VT2 могут быть заменены на КТ3102 и КТ3107 соответственно. Стабилитрон VD2 может быть любым с напряжением стабилизации 4,7-7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22. Индуктивность L1 — 1 милиГенри.

Настраивать детектор лучше всего с использованием высокочастотного генератора. Подключите к выходу генератора изолированный провод — антенну, и параллельно ему расположите антенну детектора.Таким образом вы слабо свяжете детектор с генератором. Исследуйте весь радиодиапазон, начиная с частоты 500 кГц и до точки, где детектор перестанет воспринимать радиоволны. Заметьте, как с изменением частоты изменяется чувствительность детектора.

Источник

Однополосные передатчики

Как известно, при амплитудной модуляции передаются несущая частота, разностные верхняя и нижняя боковые полосы (рис. 5). Частота верхней боковой полосы равна сумме частоты несущей и частоты полезного модулирующего сигнала, тогда как частота нижней боковой полосы равна разности частоты несущей и частоты полезного модулирующего сигнала. Передатчик с одной боковой полосой, или SSB-передатчик (single-sideband modulation), отличается от классического АМ-передатчика тем, что передает только одну полосу частот — верхнюю или нижнюю боковую, а не обе. Таким образом, SSB-передатчик использует меньшую полосу частот, чем передатчик с АМ, но его преимущества заключаются не только в этом.

Рис. 5. Спектр АМ-сигнала

Основное преимущество однополосной амплитудной модуляции заключается в том, что при амплитудной модуляции 70% мощности передатчика расходуются на излучение сигнала несущей частоты, который не содержит полезной информации. Остальные 30% делятся поровну между боковыми частотными полосами, представляющими собой зеркальное отображение друг друга. Таким образом, без всякого ущерба для передаваемой информации можно исключить из спектра сигнала несущую и одну из боковых полос, расходуя всю мощность передатчика для излучения только полезного сигнала.

Недостатками технологии SSB являются жесткие требования к фильтрам, стабильности и точности опорных генераторов не только передатчика, но и приемника. В случае невыполнения этих требований возникают искажения сигнала. Из-за этого SSB-технология не применяется в аналоговом радиовещании.

На рис. 6 показана одна из возможных реализаций SSB-передатчика. В его состав входит генератор, обеспечивающий несущий сигнал, который перед поступлением в балансный модулятор усиливается до требуемого уровня. Кроме того, усиливается и полезный сигнал, например аудиосигнал. Еще до поступления на вход балансного модулятора полезный сигнал обрабатывается голосовым процессором — сжимается по динамическому диапазону. Это необходимо для того, чтобы избежать перемодуляции. Сигнал также ограничивается по спектру, что упрощает фильтрацию для выделения боковой полосы.

Рис. 6. Структурная схема SSB-передатчика с выделением боковой полосы фильтром

Затем сигнал с выхода балансного модулятора поступает в фильтр выделения боковой полосы. На практике при использовании этого SSB-метода применяются весьма сложные лестничные фильтры на кварцевых резонаторах или электромеханические фильтры. Фильтры позволяют выделить требуемую боковую полосу и подавить нежелательную. После фильтрации сигнал поступает в смеситель вместе с сигналом местного гетеродина. На выходе смесителя появляется высокочастотный сигнал необходимой частоты, который усиливается до необходимого уровня и излучается в эфир.

Полуволновой вибратор.

Простейшая антенна — полуволновой вибратор, состоит из двух отрезков провода, направленных в противоположные стороны, в одной плоскости.

Общая длина их составляет половину длины волны, а длина отдельного отрезка — четверть. Если один из концов вибратора направлен вертикально, вместо второго может использоваться земля, или даже — общий проводник схемы передатчика.

Например, если длина вертикальной антенны составляет — 1 метр, то для радиоволны длиной 4 метра (диапазон УКВ) она будет представлять наибольшее сопротивление. Соответственно, эффективность такой антенны будет максимальной — именно для радиоволн этой длины, как при приеме, так и при передаче.

Говоря по правде, в диапазоне УКВ, наиболее уверенный прием должен наблюдаться, при горизонтальном расположении антенны. Это связано с тем, что передача в этом диапазоне с частотной модуляцией на самом деле, выполняется чаще всего, с помощью горизонтально расположенных полуволновых вибраторов. Поэтому, именно — полуволновой вибратор(а не четвертьволновой) будет являться более эффективной приемной антенной.

«Зеленый глаз» — хорошо забытое старое

05.01.2016 14:29

Уголок радиоконструктора

Электронно-световые индикаторы появились в начале 30-х годов прошлого века в Германии. Они предназначались для индикации точной настройки АМ радиоприемника на радиостанцию. Второй целью, о которой в технической среде не принято было говорить, однако, она была главной в капиталистической экономике — было желание всколыхнуть рынок радиоприемников, представив новые аппараты, не только обеспечивающие прием радиостанций, но и оживленные красивым, и доселе невиданным устройством, шевелящимся в зависимости от уровня сигнала принимаемой радиостанции. Это в буквальном смысле оживляло радиоприемники.
Родоначальником этого направления в ламповой электронике стала фирма Philips. Первый индикатор EM1 представлял собой радиолампу со стеклянным баллоном, в торце которого располагался круглый экран, диаметром 23 мм, на котором зеленым цветом отображался мальтийский крест, и в зависимости от поступающего на индикатор сигнального напряжения, менялась ширина его лучей. Это очень красивое зрелище буквально завораживало, и в народе он получил название «magic eye» — «магический глаз». В СССР аналогичные индикаторы называли «магическим глазком», «волшебным глазом» или «зеленым глазом», по цвету его свечения.Поскольку современные условные графические изображения электронно-световых индикаторов сильно упрощены и не отражают принципов работы радиоламп, в данной статье сохранена графика 50-х годов.

Как устроен радиопередатчик?

Основой любого радиопередатчика является — задающий генератор несущей частоты.

Эта схема генератора,сама вполне может служить маломощным передатчиком(при наличии антенны).
Электромагнитные колебания генерируемой им частоты, сами по себе не несут никакой
полезной информации. Что бы появилась возможность ее передачи, необходимо изменить несущую частоту,
промодулировав ее полезным сигналом.

Применяются три вида модуляции — амплитудная, частотная и фазная.
При амплитудной модуляции меняется амплитуда несущей частоты, в такт с
амплитудой информационного сигнала.
Частотная модуляция обуславливает девиацию (отклонения) несущей частоты в такт с амплитудой
полезного сигнала.
При фазной модуляции, подобное происходит соответственно, с фазой колебаний несущей
частоты.

Процесс модуляции осуществляется с помощью различных электронных схем.
Например, для частотной модуляции необходимо воздействовать на такие параметры задающего
генератора, как емкость или индуктивность его колебательного контура.
Если подать на переход база — эмиттер транзистора переменное напряжение низкой частоты,
это вызовет изменение его емкости, с периодом поданной частоты.
Соответственно, произойдет частотная модуляция задающего генератора.

Если собрать подобную схему, используя самые распостраненные высокочастотные
транзисторы (например кт315), микрофон динамического типа, можно получить простейший радиомикрофон.
С катушкой L1, состоящей из одного витка одножильного провода диаметром 1-1,5 см, он будет
перекрывать радиовещательный диапазон FM.

Сигнал от такого устройства можно принимать на расстоянии от 50, до 150 метров, в зависимости
от чувствительности используемого приемника. Точная подстройка осуществляется конденсатором С5.
Устройства для прослушки — жучки, собирают по схожим схемам.
Если требуется большая дальность передачи, сигнал задающего генератора необходимо дополнительно усилить,
с помощью выходного усилителя мощности и подать на передающую антенну.

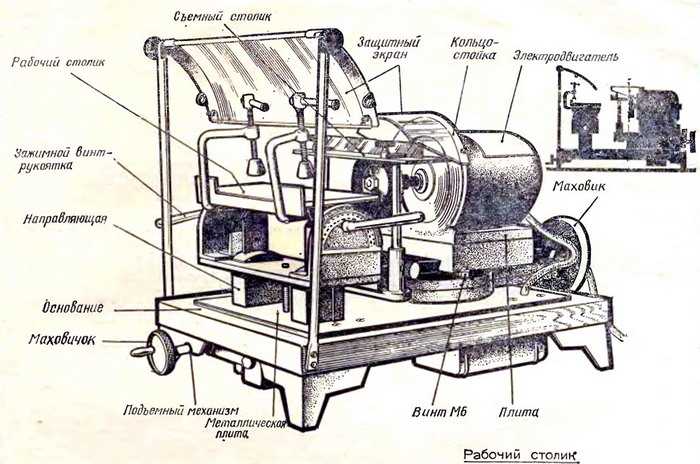

Универсальный станок

02.01.2016 08:16

Уголок радиоконструктора

Многие операции конструкторам все еще приходится выполнять вручную. На это уходит много времени, да и качество отделки получается невысоким. Вот почему мы взялись за разработку специального станка, который удовлетворял бы разнообразным требованиям моделистов. Такой станок мы создали. Он невелик по размерам (480х300х350 мм), его легко переносить, он бесшумен и безопасен в работе. Достоинство станка еще и в том, что на нем можно обрабатывать заготовки и детали различной толщины сменным рабочим инструментом под любым углом в вертикальной и горизонтальной плоскостях.

Подслушивающее устройство на расстоянии. Виды приборов для прослушки?

Приборы для прослушки разделяют на четыре категории: радио прослушки, gsm прослушки, прослушки с gps и стационарные приборы типа мини камер или мини диктофонов. Радио прослушки Отличаются миниатюрными размерами, их очень сложно выявить в квартире, но ограничены в расстоянии действия. Расстояние у разных приборов разница от 300 метров до 1.5 километров. Качество звука удовлетворительное можно различить голоса в радиусе 5 метров от жучка. Для радио прослушки обязательно необходимо иметь приёмник сигнала, рацию например. Это сильно увеличивает стоимость прибора. Цены начинаются от 3990 рублей. GSM прослушки GSM приборы самые востребованные на рынке прослушивающих устройств. Их сложно обнаружить, имеют маленькие размеры, длительное время работы в отличии от радио жучков. Время работы от 2 дней до месяца. Для начала работы требуется только установить сим карту любого оператора, прослушка будет являться обычным абонентом, и вы можете звонить на этот номер сим с любого расстояния.Прослушки с GPS GPS трекеры, маяки отличаются возможность определения местоположения на расстоянии. В основном работают совместно с GSM модулем. Слежение производится с помощью простых смс сообщений или с помощью бесплатных онлайн приложений. Позволяют отслеживать перемещение в режиме реального времени, с точностью до 3 метров. Многие производители дополняют личные кабинеты дополнительными функциями, такими как сохранение истории перемещения, электронный забор или оповещение о начале движения. Мини камеры Мини видео камеры отлично справляются с задачей скрытной записи звуков или видео. Модели оснащённые Wi Fi или GSM модулем способны передавать информацию на расстоянии. Встречаются приборы размерами меньше пальчиковой батарейки. Дополнительные возможности мини камер: ночная съёмка, датчики звука и движения, онлайн кабинеты для управления, двусторонняя связь. Мини диктофоны Прослушки изначально подразумевают запись звуков, и мини диктофоны одни из первых приборов занявших нишу прослушивающих устройств. Миниатюрные размеры, простота в применении позволяют из легко срыть в нужном месте, диктофоны в основном автономны и способны проработать до недели. Корпуса выполнены в виде флешки, кулона, или обычной, непримечательной чёрной коробочки.

I/Q‑сигналы

Синфазные/квадратурные (I/Q) сигналы составляют основу сложных методов модуляции. Эти сигналы I/Q определяются как пара сигналов, которые отличаются по фазе на 90°. Синфазный (I) сигнал является опорным, а квадратурный (Q) сигнал сдвинут на 90° по фазе от сигнала I.

Косинусоидальная и синусоидальная функции, как известно из тригонометрии, различаются по фазе на 90°. В рассматриваемом случае косинусоидальная функция считается сигналом I, а синусоидальная функция представляет Q‑сигнал

При суммировании косинусоидального и синусоидального сигналов с равными амплитудами получается синусоида, сдвинутая по фазе на 45° от сигнала I. Комбинирование сигналов I и Q является важной концепцией, применяемой в сложных типах модуляции

На рис. 7 представлен пример квадратурной модуляции с фазовой манипуляцией QPSK (quadrature phase shift keying), в которой используются сигналы I/Q, а также несущий радиочастотный сигнал. Эти квадратурные I‑ и Q‑сигналы фактически являются цифровыми битовыми потоками. Из таблицы на рис. 7 видно, что фазовый сдвиг выходного сигнала определяется значениями I и Q. Такой вид QPSK имеет всего четыре состояния.

Рис. 7. Простое представление модуляции QPSK

Существует также много других методов модуляции, но их описание выходит за рамки этой статьи

Однако понятно, что сигнал несущей может модулироваться путем управления амплитудой сигналов I/Q. Это важное обстоятельство в понимании особенностей функционирования многих современных передатчиков

Заметим, что для передачи большего числа битов используется метод квадратурной амплитудной модуляция QAM (quadrature amplitude modulation). Эта разновидность амплитудной модуляции сигнала, как и QPSK, представляет собой сумму двух несущих колебаний одной частоты, сдвинутых по фазе относительно друг друга на 90°. Каждое из них модулировано по амплитуде своим модулирующим сигналом. Число передаваемых битов определяется порядком квадратурной модуляции. В случае QPSK с двумя битами на символ передаются четыре состояния, в 16 QAM (четырех битов на символ) — 16 состояний, в 64 QAM (шесть битов на символ) — 64 состояния. На рис. 8 сравниваются эти виды модуляции для передачи цифровых сигналов.

Рис. 8. Примеры квадратурной модуляции

Детекторный приемник.

Детекторный приемник самое простое устройство, позволяющее произвести прием радиовещательных
радиостанций, использующих амплитудную модуляцию.
Классический детекторный приемник рассчитанный на прием в диапазоне длинных и средних волн
состоит из колебательного контура, амплитудного детектора, собранного на одном диоде и высокоомных
головных телефонов (наушников, говоря по-просту).
Рисунок иллюстрирующий принцип работы амплитудного детектора

На рисунке диод «обрезает» отрицательную составляющую радиосигнала.
Затем, фильтрующая емкость производит выделение огибающей выпрямленного сигнала высокой
частоты — получается сигнал низкой частоты.

Вот так, может выглядеть схема реального детектороного приемника.

В качестве колебательного контура можно использовать конденсатор переменной емкости(C1),
от любого неисправного промышленного приемника и магнитную антенну от него же.

Наушники — старинные головные телефоны ТОН-2.

Анализ составляющих амплитудного сигнала

• Амплитудный демодулятор (АМ) не может обнаруживать сигналы с частотной модуляцией (ЧМ), если настройка произведена на центр частотно-модулированного сигнала имеющего постоянную амплитуду.
• Но путем настройки со смещением относительно центра ЧМ сигнала, АМ демодулятор может обнаруживать ЧМ сигналы на “склонах” амплитудного сигнала, за счет изменения их амплитуды.
• При прослушивании таких сигналов через AM демодулятор будут слышны некоторые искажения и шум при обнаружении ЧМ сигнала, но можно будет в принципе понять, что это за сигнал.

При проведении поиска таких источников сигнала необходимо направлять датчик прибора в разные стороны, перемещаясь по помещению. Поскольку источники видимого света могут влиять на инфракрасное излучение, будет полезно после того, как вы проверили комнату, повторить процедуру поиска с отключенными источниками видимого света, такими как потолочное освещение. Так же рекомендуется направить датчик прибора на окна снаружи здания, для выявления источников подозрительного сигнала.

Проверка проводных линий.

Современные здания насыщены проводными линиями, это линии электропитания, линии компьютерной и телефонной сети, охранно-пожарной сигнализации. Наличие множества проводных линий создает потенциальную опасность возможности их использования для перехвата информации. Например, противник может установить специальный микрофон, который будет прослушивать помещение и передавать сигнал по проводам электросети, а в соседнем помещении этого здания можно принимать этот сигнал, используя специальный приемник, подключенный к электросети. Или, например, используя свободную пару проводов в кабеле компьютерной сети или охранно-пожарной сигнализации можно подключить обычный микрофон, а на другом конце кабеля обычный аудио усилитель и прослушивать все разговоры в помещении.Для выявления подобных устройств в составе ANDRE имеются специальные дополнительные устройства:

Ремонт динамика своими руками

05.01.2016 07:38

Уголок радиоконструктора

На сегодня, количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму. Думаю что нижеизложенное поможет починить динамик любому, кто имеет большое желание и упорство, нежели покупать новый нч динамик. Имеется в наличие – чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222). Орган явно нуждался в операции – при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок).Было принято решение трепанировать данный орган.

Устройство поиска жучков

В статье будет рассмотрена простейшая конструкция ВЧ детектора. По сути, это простой детектор электромагнитных волн. При помощи такого детектора за считанные секунды можно точно настроить любой радиопередатчик, который работает на частотах до 600МГц, а также найти различные подслушивающие устройства – жучков.

Прибором можно проверить работоспособность мобильных жучков и точно настроить любые самодельные жучки и подавители (глушители) частоты.

Конструкция достаточно проста. В качестве индикатора, можно использовать любой стрелочный индикатор уровня записи от советских усилителей или магнитофонов. Можно также использовать стрелочный микроамперметр 50-200 мкА.

Можно также использовать любой стрелочный миллиамперметр или вольтметр, просто открываем корпус прибора и снимаем шунт.

В качестве диода можно использовать практически любой выпрямительный диод малой мощности. Из импортного интерьера можно применить широкоизвестный 1N4148, из отечественных диодов выбор большой — Д9Б, КД503, КД514, КД922, КД521, КД512, КД504 и им подобные. Детали не критичны. Резистор R1 можно подобрать с сопротивлением 1-5 кОм, конденсатор C2 0.05-0.1 мкФ, конденсатор C1 20-120 пФ. Антенной детектора служит кусок провода с длиной 5-15 см, желательно использовать неизолированный провод.

Детектор способен «ловить» излучение жучка на расстоянии до 5 см, притом антенну жучка не стоит напрямую присоединить к антенне детектора, показания в таком случае могут быть неправильными.

Источник

➤Adblockdetector

Принцип работы устройства

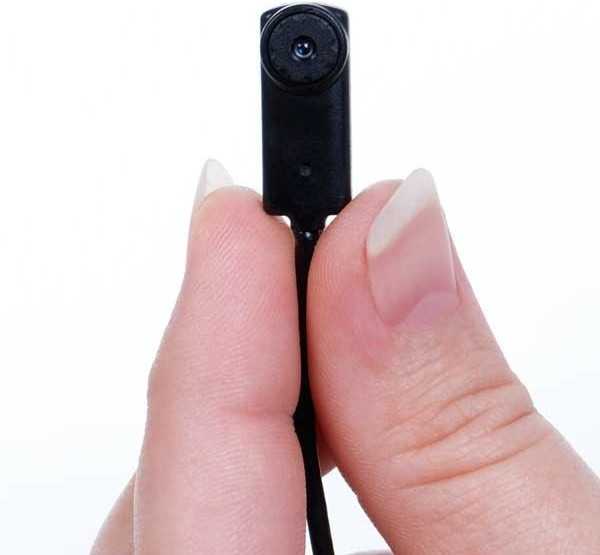

Большинство устройств, обнаруживающих скрытые камеры и жучки, работают по принципу создания индикаторного поля. Формируется зона сканирования, в которой аппаратура может улавливать изменения частотного диапазона. Посредством фиксации факта изменения фонового излучения определяется сторонний источник распространения сигнала. Насколько будет эффективен поиск скрытых камер и жучков, зависит от технических параметров сканирующего прибора. Одной из ключевых характеристик является чувствительность. От нее, в частности, зависит дальность приема сигнала и спектр частот, в которых в принципе будет возможно обнаружение жучка.

Описание работы детектора жучков

При своей работе любое подслушивающее устройство излучает радиосигнал, который улавливается антенной детектора и поступает на базу транзистора VT1 через высокочастотный фильтр. Фильтр собран на конденсаторах C1, C2 и резисторе R1.

Отфильтрованный сигнал  усиливается  транзистором  VT1 и  через конденсатор C5 поступает на высокочастотный диод VD1. Переменный резистор R11 регулирует долю сигнала на диоде поступающего на DD1.3. Операционный усилитель, собранный на элементе DD1.3. имеет высокий коэффициент усиления, который определяется значениями конденсатора C9 резисторов R13, R17.

При отсутствии радиоизлучения на антенне, уровень сигнала на выходе 1  ОУ DD1.3. близок к нулю. Когда вблизи антенны появляется радиоизлучение усиленный сигнал с выхода 1 DD1.3, который поступает на генератор звуковой частоты управляемый напряжением, собранный на элементах  DD1.2., DD1.4. и транзисторе VT3. С выхода генератора звуковой сигнал усиливается транзистором VT2 и воспроизводится при помощи динамика Sp с внутренним сопротивлением 8 Ом.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Можно ли устанавливать прослушку на рабочем месте?

Установка прослушивающих устройств на рабочем месте сегодня нередкое явление. Можно долго рассуждать насколько это правильно с моральной точки зрения. А вот насколько законны эти нововведения? Под прослушкой чаще всего понимают мониторинг соцсетей, установка видеонаблюдения за сотрудниками и устройства записи телефонных разговоров,

Работодатель использует обычные городские линии или внутренние коммутаторы для общения сотрудников внутри предприятия. Подобная мера – явный перебор со стороны начальника и характеризует его не с лучшей стороны. Оборудования для прослушивания разговоров легко приобрести. Записи не так просто прикрепить к делу в суде, однако, уволить сотрудника, совершившего проступок, можно.

Прослушивание в любом случае незаконно. Это разрешено только в экстренных случаях, например, переговоры авиадиспетчеров с экипажем самолета. Цели, которые преследуют владельцы крупных организаций, для установки прослушивающего устройства:

1. Обнаружение недовольных условиями труда сотрудников. Ограничение занятий лишними делами во время рабочего процесса. Предупреждение разглашения коммерческих тайн. Снижение расходов на оплату услуг телефонной связи.

Прежде всего, если вы решили обсудить что-либо важное по телефону, лучше воспользоваться личным мобильным телефоном. В любом случае использование рабочей связи нецелесообразно, так как вы звоните по своей нужде

Установить устройство записи телефонных разговоров на сотовый сложно. Учитывая, что использование прослушивающих устройств незаконно, у вас есть все шансы в суде доказать свою правоту.

Индикатор имеет следующие режимы работы

• Режим поиска со звуковой и световой индикацией. Предназначен для
обнаружения скрытно установленных радиопередающих устройств съема информации.
Звуковая сигнализация в этом режиме способствует интуитивному поиску по
тональности звука (слабый уровень поля — тон ниже, высокий уровень — тон выше).

• Режим «акустозавязки» (обратной акустической связи).
Используется для идентификации обнаруженного излучения, позволяя выделить
излучение закладки на фоне других радиосигналов. Появившийся в динамике после
включения этого режима характерный свист говорит о том, что в помещении
работает радиопередающее подслушивающее устройство.

• Сторожевой режим. Используется для обнаружения вновь появляющихся
неизвестных излучений в обследованном помещении (позволяет держать устройство
режиме оптимальной чувствительности и существенно экономить ресурс батареи).

• Режим обнаружения цифровых сигналов. Используется для обнаружения
сотовых телефонов, цифровых подслушивающих устройств.

Супергетеродинный передатчик

На рис. 10 показана структурная схема супергетеродинного передатчика, практическая реализации которого сложнее по сравнению с передатчиком с прямым преобразованием. Его функционирование аналогично передатчику прямого преобразования вплоть до первого полосового фильтра. Сигнал, который поступает в этот фильтр, называется сигналом промежуточной частоты (ПЧ).

Рис. 10. Супергетеродинный передатчик

После прохождения через полосовой фильтр 1 сигнал ПЧ усиливается, а затем преобразуется с помощью смесителя с повышением до конечной выходной частоты. Затем сигнал фильтруется, усиливается и излучается в эфир. Из структурной схемы на рис. 10 видно, что одним из недостатков супергетеродинного передатчика является генерация нежелательных сигналов на выходе смесителя 3. Это объясняется тем, что частота требуемого выходного сигнала равна сумме частот второго гетеродина и сигнала ПЧ. Однако на выходе микшера 3 также присутствует нежелательный сигнал с частотой, равной разности частот ПЧ и второго гетеродина.

Происходит и обратное, когда необходимая выходная частота может равняться разности ПЧ и частоты второго гетеродина. Таким образом, на выходе смесителя 3 появляется нежелательный сигнал с частотой, равной сумме частот второго гетеродина и сигнала ПЧ. Как бы ни происходило формирование нежелательного сигнала, для его подавления используется второй полосовой фильтр.

Для всех описанных в этой публикации передатчиков требуется ограничение по полосе излучения и согласование выходного импеданса усилителя мощности с входным импедансом антенны.
