Как соединить медный и алюминиевый провода между собой: 7 надежных способов, доступных для начинающего электрика

Почему нельзя соединять напрямую

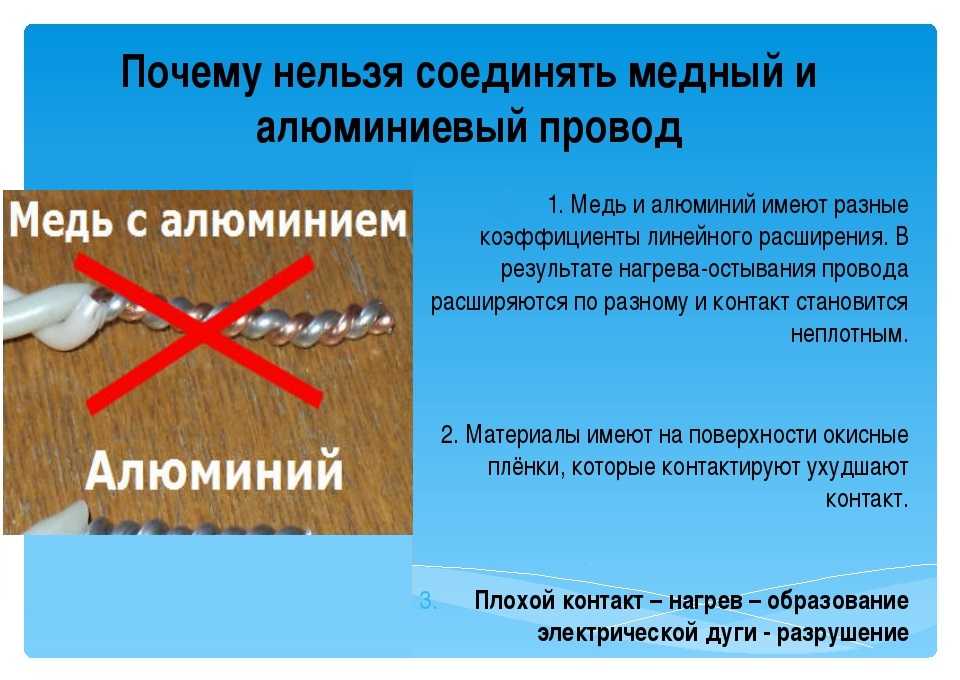

Напрямую соединять алюминий и медь нельзя по следующим причинам:

1. У этих металлов разный коэффициент теплового расширения. При их нагреве и остывании постепенно меняется геометрия, в результате чего соединение ослабевает, перегревается и появляется искра.
2. На поверхности алюминия образуется оксидная пленка, ухудшающая контакт. Он также начинает перегреваться и разрушаться.
3. Два металла образуют гальваническую пару. Это приводит к их перегреву и описанным выше результатам.

Если посмотреть на коэффициенты теплового расширения алюминия и меди, то они не сильно отличаются, например, со сталью у него разница почти в 2 раза. Эти различия компенсируют за счет надежного зажима.

Несмотря на наличие оксидной пленки, алюминиевые провода скручивают между собой, со сталью, и такое подключение работает годами. Использование специальной смазки и периодический осмотр места контакта еще больше продлевает срок его службы.

Более правдоподобной является версия с гальванической парой. На меди, как и на алюминии, образуется оксидная пленка, но она все равно немного проводит ток. При соединении металлов находящиеся на их поверхности окислы диссонируют (распадаются на заряженные ионы). Влаги, имеющейся в воздухе, достаточно, чтобы начался процесс электролиза. Заряды начинают перемещаться, и в металлах образуются раковины, пустоты. Больше это касается алюминия, в результате контакт ослабевает, разрушается и перегревается.

Если на улице или в помещении высокая влажность, электролиз проходит интенсивнее. В этом процессе неравномерное тепловое расширение и оксидные пленки являются отягощающими факторами.

С помощью клеммников Wago

Данные клеммники представляют собой клеммные колодки с плоско-пружинным зажимом. Бывают двух видов — одноразовые и многоразовые разъемные.

Одноразовые предназначены для соединения провода сечением от 1,5 до 2,5 кв.мм, и соединения проводов в распределительных коробках. И расчитаны на ток до 24 ампер. Но я бы ставить их на такой ток не стал. Берем провод, очищаем его от изоляции на 1 см м вставляем в отверстия клеммника.

Как вы видите на картинках в одном клеммнике можно соединить от двух до нескольких проводов.

Многоразовые клеммники имеют специальный рычажок. Отгинаем рычажок, вставляем в отверстие предварительно очищенный провод и опускаем рычажок. Всё, он зажат пружиной и имеет хороший контакт. Если необходимо пересоединить провода, поднимаем рычаг, вынимаем старые и вставляем новые и опускаем рычаг.

Такие клеммники позволяют соединять между собой также многожильные провода. Они расчитаны на ток до 35 А. С их помощью можно соединять провода до 4 кв. мм.

Соединение через болт и стальные шайбы

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

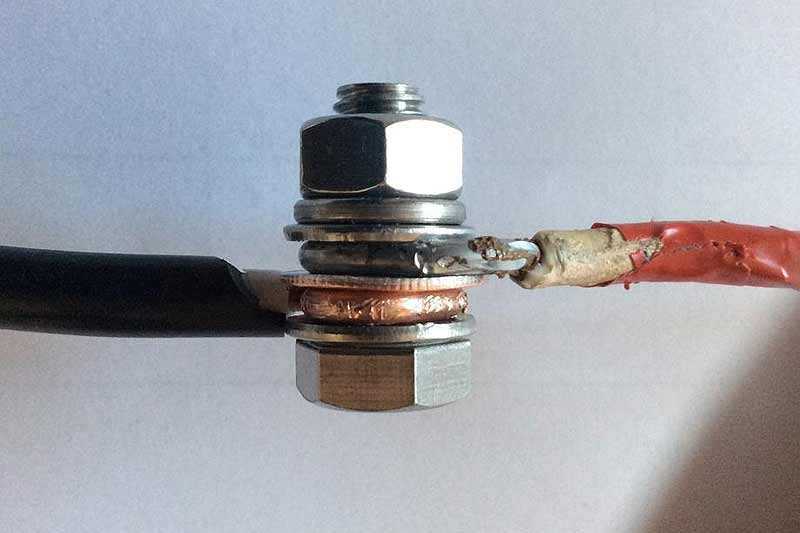

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Читать также: Крепеж для подвесной полки

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

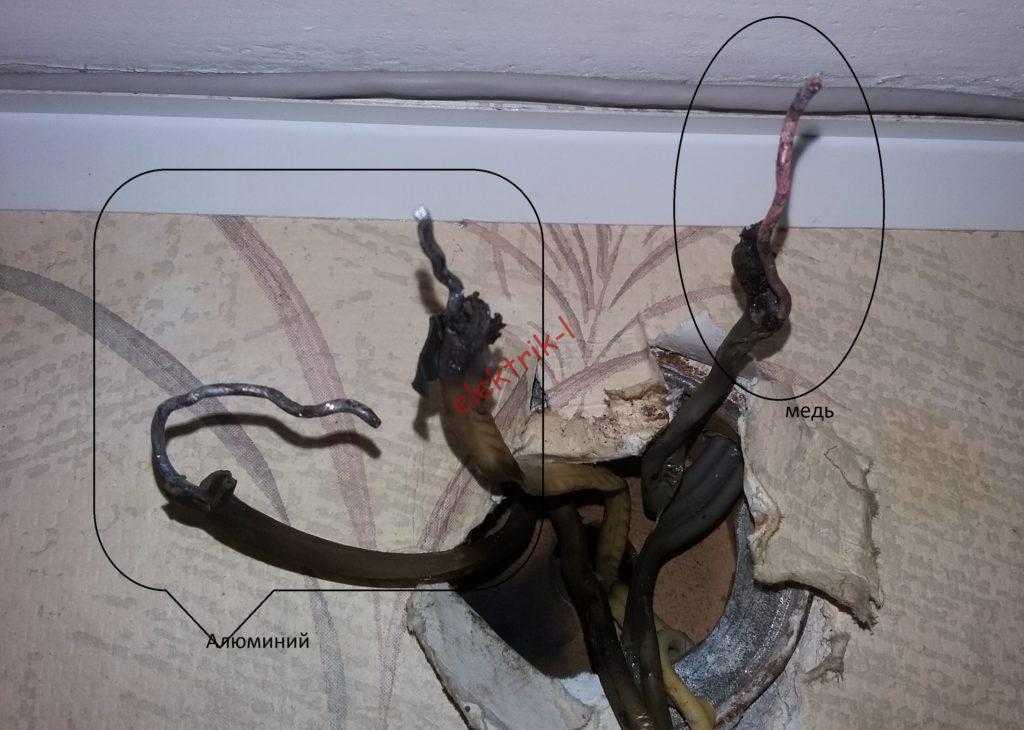

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

• Наконечник напрессованный на конец провода

  Монтажным ножом снимается внешний изоляционный слой на 150 – 250 мм от конца кабеля;

• Разделите жилы, рекомендуется сразу сделать маркировку кабеля и каждого провода. Есть много способов маркировки один самых простых одеть на провода кембрики с соответствующими надписями. На общую оболочку клеят стикер заматывают прозрачным скотчем, на нем указывается, откуда приходит кабель и куда, марка кабеля, количество и сечение жил, длина. Провода одного цвета можно маркировать цветным кембриком или изолентой, для профессиональных электриков эта маркировка понятна. Синий, черный цвет обозначает нейтральный провод, красный, коричневый или белый фазу, желто-зеленый заземление.
• Кабель заводится в РЩ с запасом до 0.5м для разделки и на случай возможных изменений в схеме подключения. Для этого возле шкафа он сворачивается в петлю, если позволяет место петлю можно разместить внутри шкафа.
• В современных РЩ делаются держатели или перекладины для укладки кабелей в вертикальном или горизонтальном положениях. К элементам крепления кабель фиксируется пластиковыми хомутами с замком.
• Внутри шкафа кабель монтируется по направлению к шинам или к контактам вводного автоматического выключателя.
• Концы проводов зачищаются от изоляции на 1-1.5 см, на них одеваются трубчатые наконечники соответствующего диаметра и опрессовываются специальным прессом.

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока

Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

Подключение проводов на колодки с зажимными болтами

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

• Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
• Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
• Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

• Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
• Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для соединения алюминиевых проводов, считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль

Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Используем клеммные колодки

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

• с использованием другого металла;
• препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

• кабель очищается от изоляционного покрытия;
• жилы зачищаются до металлического блеска;
• на многоразовом клеммнике поднимается рычаг;
• очищенная часть провода вставляется в отверстие колодки до упора;
• рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

• выбор гильзы и регулировку инструмента;
• очищение проводов от оплетки;
• зачистку жил (для этого используется наждачная бумага);
• нанесение кварцево-вазелинового состава;
• введение концов кабелей в заклепку;
• обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
• изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Полезные рекомендации

Чтобы контакт проводов получился максимально надежным, специалисты советуют:

• винтовое соединение периодически подтягивать, чтобы со временем контакт не ослабевал;
• если кроме скрутки применить другой метод не получается, рекомендуется дополнительно использовать колпачки СИЗ;
• чтобы получить более качественную спайку, вместо канифоли лучше использовать чистое минеральное масло (оружейное или для швейных машин);
• при выборе самозажимных клемм проверять их на соответствие площади сечения соединяемых кабелей и их количеству.

Используя любой из описанных способов, можно надежно и прочно соединить алюминиевые провода. Выбор технологии зависит от ситуации, условий эксплуатации проводки и наличия у мастера требуемых инструментов, деталей.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
