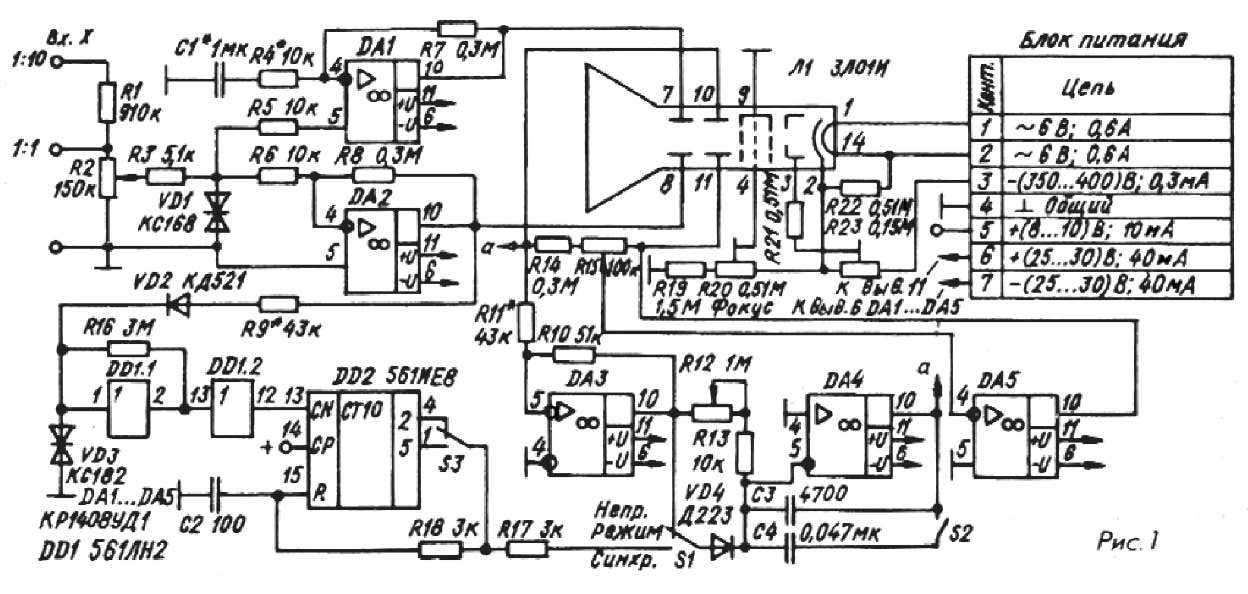

Компьютер в роли осциллографа, спектроанализатора, частотомера и генератора

Базовая информация о PlayStation Portable

Каждый владелец устройства с таким названием должен хорошо изучить именно свой гаджет перед тем, как подключить PSP к интернету через Wi-Fi. Потому что данное обстоятельство напрямую влияет на то, получится у владельца добиться желаемого эффекта в вышеупомянутом вопросе или нет.

Начать стоит с того, что портативная консоль выходила в четырёх различных редакциях, и поэтому, несмотря на относительно одинаковый уровень качества деталей, их функциональные возможности несколько отличались. И если диагональ экрана на интересующий нас вопрос не влияет никоим образом, то вот Wi-Fi-модуль – совсем другое дело.

При старте продаж PSP-шка имела на борту модуль Wireless LAN 802.11 со стандартом b, который имеет скоростные ограничения в пределах 11 Мегабит/секунду. Так или иначе, а на то время этого было вполне достаточно, но время шло, и эволюция не прекращалась. Появился преемник стандарта b, который именуется 802.11g. Несмотря на то что он имеет обратную совместимость со своим предшественником, большинство защитных механизмов и методов шифрования он не поддерживает. Разумеется, с выходом новых редакций PlayStation Portable некоторые детали заменялись на более функциональные, в том числе и модули Wi-Fi-связи

Возможные варианты

Разумеется, наиболее очевидным и часто встречающимся ответом на заданный ранее вопрос является неверный ввод ключа безопасности. Как ни крути, а из всех случаев, которые описывают данную проблему, процентов 70 можно решить, если просто ввести пароль от точки доступа без ошибок. Это статистический факт, а не воображаемые домыслы.

А если перейти от мелких неприятностей к настоящим проблемам, то здесь на первом месте будет проблема несовместимости. В настоящее время большинство установленных роутеров и точек доступа работают в режиме «g» или «n». И если учесть, что при большом желании подключить консоль к интернету в первом случае ещё хоть как-то, но возможно, то при попытке присоединить её к роутеру, работающему на технологии 802.11n, станет ясно, что PSP не видит Wi-Fi-сеть вовсе.

В этом случае потребуется или менять настройки на роутере, или попросту отказаться от идеи подключения. И если со вторым всё понятно, то что делать в первом случае, не совсем ясно. А делать нужно следующее:

Зайти на роутер, причём в зависимости от фирмы, модели и установленной на него прошивки, вводимые IP-адрес, логин и пароль будет отличаться.
Перейти во вкладку настроек Wi-Fi и первым делом сменить режим работы с автоматического на «Только G». Затем сохранить настройки и перезагрузить устройство.
Если же это не помогло, то придётся попробовать сменить тип безопасности с WPA/WPA2 на WEP. Но будьте осторожны, WEP давно устарел, к тому же его легко взломать, так как он не поддерживает типы безопасности AES и TKIP. Именно из-за отсутствия поддержки этих типов безопасности устройство и отказывается подключаться к точке доступа. Сохраняем и перезагружаем.
Также имеет значение выбранный канал, потому что выбранная частота может перебиваться либо сигналом соседнего роутера, либо другими устройствами. Попробуйте последовательно изменить каналы и подключиться к Wi-Fi.
В крайнем случае, если ничего не помогает, а нужно определить, работает ли вообще Wi-Fi-адаптер, можно попросту открыть доступ и попробовать подключиться без каких-либо ключей. Если и в этом случае будет отсутствовать доступ к сети, то проблемы создаёт либо прошивка, либо сам адаптер.

Ещё одной проблемой может оказаться отключённый DHCP-сервер. Это такой модуль внутри роутера, который занимается распределением и назначением IP -адресов всем подключённым к данной сети устройствам. Если же он выключен, то его следует запустить в соответствующей вкладке настроек.

Post Scriptum

Немаловажным также является тот факт, что на территории Российской Федерации, да и не только её, свою популярность рассматриваемая карманная консоль получила из-за возможности взлома. А это как раз может иметь прямое отношение к проблеме невозможности подключения к интернету. Если процесс смены программного обеспечения прошёл неудачно или сам файл прошивки является испорченным или плохо собранным, то могут плохо работать или попросту отсутствовать какие-то функции. Чаще всего это «отваливающийся» модуль Wi-Fi или неспособность подключиться к сети.

Простой частотомер на микросхеме своими руками — характеристики и схема

Параметры предлагаемого частотомера приведены в следующей таблице:

Режим работы	Частотомер	Частотомер	Цифровая шкала
Диапазон измерений	1 Гц…20 МГц	1–200 МГц	1–200 МГц
Дискретность	1 Гц	10 Гц	100 Гц
Чувствительность	40 мВ	100 мВ	100 мВ

Данный частотомер обладает целым рядом преимуществ по сравнению с предшествующими:

современная дешевая и легко доступная элементная база;
максимальная измеряемая частота — 200 МГц;
совмещение в одном приборе частотомера и цифровой шкалы;
возможность увеличения максимальной измеряемой частоты до 1,2 ГГц при незначительной доработке входной части прибора;
возможность коммутации во время работы до 4 ПЧ.

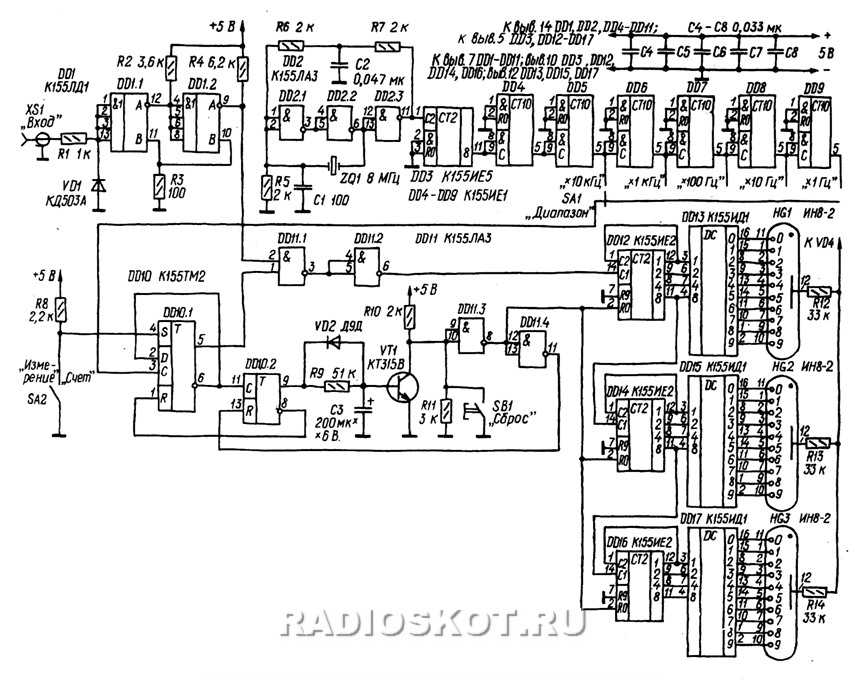

Принципиальная схема частотомера и необходимые детали

Список необходимых радиоэлементов:

6 микросхем — DD1 (К555ЛА3); DD2 (К193ИЕ3); DD4 (КР1816ВЕ31); DD5, DD7 (2хК555ИР22); DD6 (К555ИД7); DD8 (К573РФ2).
Логическая ИС (DD3) — К555ИЕ19.
17 биполярных транзисторов (VT1, VT2–VT17) — КТ368А и 16хКТ361В
Стабилитрон (VD1) — КС113А.
7 конденсаторов — С1 (0.01 мкФ); С2, С8 (2х0.1 мкФ); С3 (56 пФ); С4 (1000 пФ); С5 (22 пФ); С6 (12 пФ).
Подстроечный конденсатор (С7) — 5-20 пФ.
Электролитический конденсатор (С9) — 3.3 мкФ.
41 резистор — R1 (51 Ом); R2, R25–R40 (17х68 кОм, R2 по ошибке в схеме указана как R3); R3 (10 кОм); R4, R6 (2х560 Ом); R5 (33 Ом); R6, R7 (2х1 кОм, в схеме по ошибке два резистора R6); R8–R23 (16х20 кОм); R24 (2 кОм).
Кварцевый резонатор (ZQ1) — 8.86 МГц.
Вакуумно люминисцентный индикатор (HL1) — ИВ-18.
Переключатель (S1)
Блок переключателей (S2)

Печатная плата частотомера и рекомендации по монтажу своими руками

Печатная плата частотомера:Видео, как собрать частотомер на одной микросхеме:

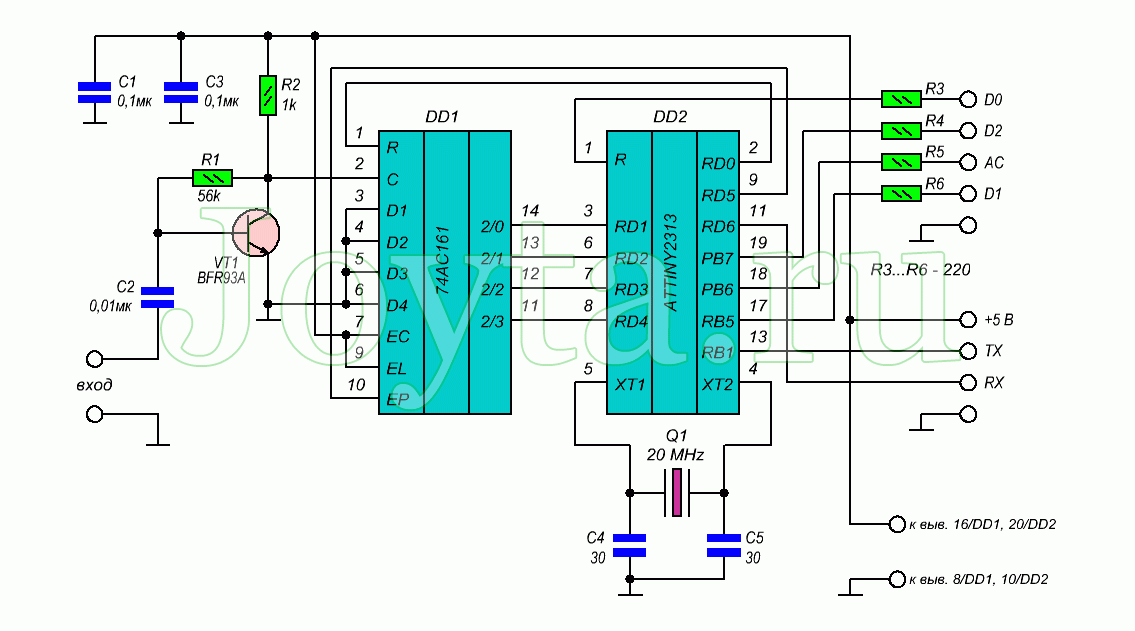

Схема простого частотомера

Схема частотомера довольно простая, большинство функций выполняет микроконтроллер. Единственное, для микроконтроллера необходим усилительный каскад, чтобы увеличить входное напряжения с 200-300 мВ до 3 В. Транзистор, включенный по схеме с общим эмиттером, обеспечивает псевдо-TTL сигнал, поступающий на вход микроконтроллера. В качестве транзистора необходим какой-нибудь «быстрый» транзистор, я применил BFR91 — отечественный аналог КТ3198В.

Напряжение Vкэ устанавливается на уровне 1.8-2.2 вольта резистором R3* на схеме. У меня это 22 кОм, однако может потребоваться корректировка. Напряжение с коллектора транзистора прикладывается к входу счетчика/таймера микроконтроллера PIC, через последовательное сопротивление 470 Ом. Для выключения измерения, в PIC задействываются встроенные pull-down резисторы. В PIC реализован 32-битный счетчик, частично аппаратно, частично софтово. Подсчет начинается после того, как выключаются встроенные pull-down резисторы микроконтроллера, продолжительность составляет точно 0.4 секунды. По истечении этого времени, PIC делит полученное число на 4, после чего прибавляет или отнимает соответствующую промежуточную частоту, для получения реальной частоты. Полученная частота конвертируется для отображения на дисплее.

Для того, чтобы частотомер работал правильно, его необходимо откалибровать. Проще всего это сделать так: подключить источник импульсов с заранее точно известной частотой и вращая подстроечный конденсатор выставить необходимые показания. Если данный метод не подходит, то можно воспользоваться «грубой калибровкой». Для этого, выключите питание прибора, а 10 ножку микроконтроллера подсоедините на GND. Затем, включите питание. МК будет измерять и отображать внутреннюю частоту.

Если вы не можете подстроить отображаемую частоту (путем подстройки конденсатора 33 пФ), то кратковременно подсоедините вывод 12 или 13 МК к GND. Возможно, что это нужно будет сделать несколько раз, так как программа проверяет эти выводы только один раз за каждое измерение (0.4 сек). После калибровки, отключите 10 ногу микроконтроллера от GND, не выключая при этом питания прибора, чтобы сохранить данные в энергонезависимой памяти МК.

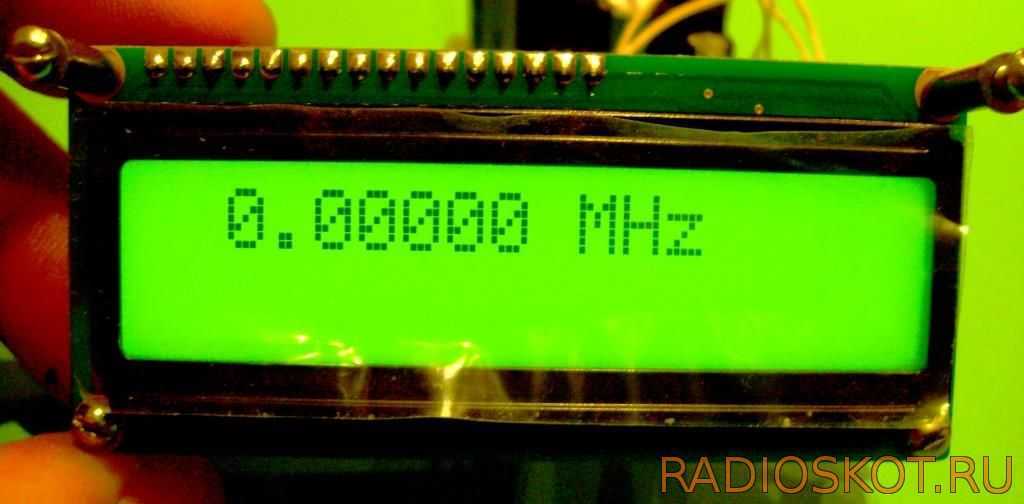

Печатную плату рисовал под свой корпус. Вот что получилось, при подаче питания выскакивает кратковременно заставка и частотомер переходит в режим измерения, тут на входе нет ни чего:

Microchip ATmega328P

Вторым в нашем списке идет 8-разрядный AVR микроконтроллер ATmega328P.

Рисунок 3 – Микроконтроллер ATmega328P от Microchip

Выводы GPIO с возможностью генерирования прерываний

ATmega328P имеет 23 вывода GPIO, разделенных на три порта: PORTB (восемь выводов), PORTC (семь выводов) и PORTD (восемь выводов). Все выводы имеют возможность генерирования прерываний по изменению состояния на выводе. Однако отдельных флагов прерываний выводов нет, вместо этого флаг прерывания есть у каждого порта. Но два вывода на PORTD можно настроить как внешние прерывания, у них есть отдельные флаги прерывания.

Настройка прерываний

23 прерывания по изменению состояния на выводе предварительно настроены для обнаружения логического изменения значения на выводах (с 0 на 1 или с 1 на 0). Два внешних прерывания могут быть сконфигурированы для обнаружения только нарастающего фронта (изменение с 0 на 1), только спадающего фронта (изменение с 1 на 0) или постоянного значения 0. Прерывание по изменению состояния на выводе для каждого вывода может быть отдельно включено или выключено. Кроме того, может быть включено или выключено прерывание для каждого порта.

Флаг прерывания для порта или любого из выводов внешних прерываний устанавливается всегда, когда происходит событие, для которого он настроен, независимо от того, включено ли прерывание или выключено. Кроме того, флаг будет установлен независимо от того, настроен ли вывод как выход или как вход.

Вектор прерывания, обработчик и приоритеты

Каждый порт имеет один вектор прерывания (у PORTB – это PCINT0, у PORTC – это PCINT1, у PORTD – это PCINT2). Кроме того, каждый вывод внешнего прерывания имеет свой собственный отдельный вектор (вывод 2 в PORTD – INT0, а вывод 3 в PORTD – INT1). Каждый вектор прерывания может быть включен или отключен индивидуально, но это делается в периферийном устройстве GPIO, а не в контроллере прерываний (то есть контроллер прерываний не имеет возможности отдельного включения векторов прерываний, и все разрешения векторов прерываний выполняются в периферийных устройствах).

Поскольку векторы прерываний есть только у портов (для прерываний по изменению состояния на выводе), в обработчике прерывания необходимо выяснить, какой вывод и какое событие вызвало прерывание. Для этого потребуется прочитать маску прерываний для порта (чтобы узнать, прерывания каких выводов включены) и текущее значение вывода, чтобы выяснить, какое логическое изменение произошло. Однако для двух внешних прерываний вы уже будете знать, какой вывод вызвал прерывание, поскольку каждый вывод имеет отдельный вектор. Аппаратное обеспечение автоматически очищает флаги прерываний для внешних прерываний, хотя, ради безопасности, вы также можете очистить их в своем коде.

В ATmega328P приоритеты прерываний фиксированы и не могут быть изменены. После прерывания сброса прерывания выводов имеют самый высокий приоритет среди всех прерываний в следующем порядке: INT0, INT1, PCINT0, PCINT1, PCINT2.

Обработчики прерываний в ATmega328P могут быть прерваны прерываниями с более высоким приоритетом, но это не происходит автоматически. Когда запускается обработчик прерывания, CPU отключает все прерывания. Вы должны вручную включить прерывания в коде своего обработчика, чтобы разрешить вытеснение. Кроме того, существует регистр, называемый регистром состояния AVR, который является частью CPU, и значение которого CPU не сохраняет автоматически перед входом в прерывание и не восстанавливает после выхода из прерывания. Вы должны в своем обработчике прерывания сохранить и восстановить его значение. Причина, по которой вы должны это сделать, заключается в том, что CPU должен возобновить работу в том состоянии, в котором он находился до возникновения прерывания. Возможно, что действия, которые вы выполняете в своем обработчике, могут изменить этот регистр, поэтому, если вы не сохраните значение, которое он имел до начала ваших действий, и не восстановите его, CPU после вашего прерывания вернется в другое состояние, что может трудноуловимые ошибки в вашей системе.

Видеокарта

Ни один компьютер не может обойтись без видеокарты, которая преобразует сухие цифры и строчки кода в красивую картинку на экране. Правда, увидеть видеокарту можно далеко не всегда. Для повседневных задач и простеньких игр вам вполне может хватить интегрированной графики, которая встраивается непосредственно в процессор. Но если вы предпочитаете современные игры или работаете с тяжелой «графикой», то вам, определенно, потребуется дискретная видеокарта — отдельная плата с собственным графическим процессором и набором памяти с высокоскоростной шиной доступа к ней. Об отличиях этих типов графики мы написали здесь.

Выбор микроконтроллера

Компания Microchip предлагает три новых серии микроконтроллеров AVR:

ATtiny 0-, 1- и 2-;
ATmega 0;
AVR DA- и DB-.

Первую версию схемы я протестировал с AVR128DA28, но для конечной все же выбрал ATtiny414, потому что он выполнен в более компактном корпусе, а дополнительные входы/выходы мне не требовались.

В итоге получилось так, что при использовании AVR128DA28 события работали, а после перехода на ATtiny414 перестали. Оказалось, что проблема в отличии терминологии для более ранних процессоров. Здесь я хочу поблагодарить пользователя AVR Freaks под ником kabasan за то, что помог разобраться. Если вы хотите побольше узнать о применении системы событий, то советую начать с серии AVR DA- или DB-, для которых используется более логичная терминология.

Примечание. Не стоит путать ATtiny 1 серии, ATtiny414, вышедшие в 2020, с более старыми ATtiny441, появившимися в 2014 в качестве расширенной версии еще более старого ATtiny44.

Дополнительные устройства

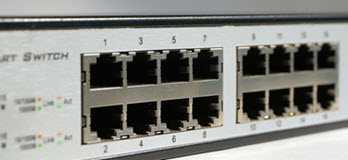

Свитчи и коммутаторы. Связывают компьютеры друг с другом.

Свитч – простое устройство, которое может только объединить компьютеры в сеть.

Коммутатор – это более продвинутое устройство, которое помимо объединения, может управлять сетью, разделять сети на виртуальные и показывать события во встроенном журнале.

Количество подключений зависит от количества портов. Как правило, их от 12 до 48 и скорость подключения на каждом до 1 Гб/с.

Wi-Fi роутер. Выполняет ту же роль, что и коммутатор, только в беспроводном режиме. Современные роутеры работают в двух режимах:

2,4 Ghz – скорость до 400 Мб/с.
5 Ghz – скорость до 1 Гб/с.

3G и 4G роутер. Компактный роутер, который, как и , получает интернет от сотового оператора через сим-карту и раздает его нескольким устройствам по Wi-Fi.

Современные роутеры могут работать от встроенного аккумулятора, что позволяет получать интернет без подключения к электрической сети.

Устройство бесперебойного питания (УПС). Оно служит защитой для стационарного компьютера от перебоев с электричеством. Позволит продолжить работу в течение 15-30 минут после отключения электроэнергии. Этого времени хватит для сохранения документов и безопасного завершения работы.

Стандартное УПС имеет два сокета питания для подключения монитора и системного блока. Более мощные модели имеют от 4 до 8 сокетов.

USB кабели:

1. Для зарядки и передачи данных для телефонов и планшетов с системой Android.

2. Для зарядки и передачи данных для телефонов и планшетов Apple.

3. USB удлинитель.

4. Для подключения МФУ, принтера и сканера.

5. Для подключения переносных жестких дисков.

Программаторы. Специальные устройства, через которые программируются микросхемы и контроллеры.

Сканер штрих-кодов. Применяется в торговых точках: магазинах, киосках, торговых павильонах. Сканер считывает штрих код и выводит наименование и цену товара на компьютер.

Музыкальный пульт. Используется музыкантами для настройки и регулирования параметров звука и создания спецэффектов.

Существует и другое профессиональное оборудование, которое подключается к компьютеру через USB-порт: синтезатор, автомобильный сканер и др.

Первая попытка

Я решил использовать внешние RTC (часы реального времени), тактируемые кристаллом 32.768кГц, для генерации прерываний с частотой 1Гц. Затем второй таймер/счетчик, тактируемый измеряемой частотой, будет отсчитывать количество циклов в этом односекундном интервале, в результате сообщая частоту в Гц.

Для первого прототипа я использовал таймер/счетчик TCB0 , тактируемый через входной вывод, с захватом, который активировался от RTC подачей сигнала 1Гц. Как и предполагалось, измерить я смог только половину тактовой частоты, или 10МГц, поэтому потребовался четырехкаскадный делитель для деления входной частоты 100Мгц на 16, чтобы вписать ее в подходящий диапазон. В качестве делителя я попробовал задействовать CCL. Кстати, о подобной его реализации у меня даже есть отдельная статья Frequency Divider Using CCL.

Точность

Для проверки этого проекта мне нужно было найти способ генерировать точные сигналы с частотой до 100МГц, но такого генератора у меня нет. Точность моего предыдущего проекта, Programmable Signal Generator, составляет всего 1.1%, чего для данного случая будет явно недостаточно, к тому же его верхний предел всего 68МГц.

В связи с этим я купил коммутационную плату генератора тактовых импульсов Si5351A от Adafruit 8 , которую можно через I2C запрограммировать на генерацию сигналов от 8кГц до 160МГц (еще есть вариант аналогичной платы на Banggood 9 ). Управление ей я реализовал через прекрасную библиотеку Si5351 Джейсона Миллдрама 10 , работающую на Arduino Uno.

Точность частотомера в первую очередь зависит от точности кристалла, используемого для генерации дискретизированного сигнала 1Гц. Я использовал цилиндрический кристалл с заявленной точностью 20ppm. Звучит неплохо, пока не вычислишь, что при входном сигнале 100МГц это эквивалентно ±2000Гц. На практике же его точность в целом оказалась раз в 5-10 выше заявленной.

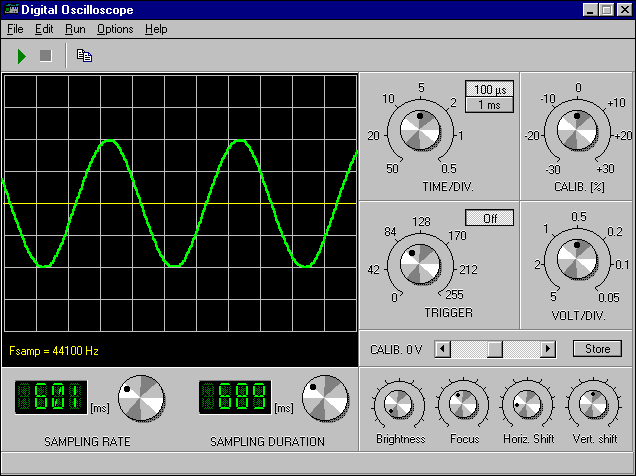

Современная измерительная аппаратура давно срослась с цифровыми и процессорными средствами управления и обработки информации. Стрелочные указатели уже становятся нонсенсом даже в дешевых бытовых приборах. Аналитическое оборудование все чаще подключается к обычным ПК через специальные платы-адаптеры. Таким образом, используются интерфейсы и возможности программ приложений, которые можно модернизировать и наращивать без замены основных измерительных блоков, плюс вычислительная мощь настольного компьютера.

Но зачем далеко ходить? Оказывается, простой ПК в своей конструкции уже содержит средства, которые с некоторыми ограничениями способны превратить его в тот же осциллограф, спектроанализатор, частотомер или генератор импульсов. Согласитесь, уже немало. К тому же делаются все эти превращения только с помощью специальных программ, которые к тому же совершенно бесплатны и каждый желающий может их скачать в Интернете.
