Как определить диод по внешнему виду

Области применения диодов

Современные производители предлагают широкий ассортимент диодов, адаптированных для конкретных областей применения.

Выпрямительные диоды

Эти устройства служат для выпрямления синусоиды переменного тока. Их принцип действия основывается на свойстве устройства переходить в закрытое состояние при обратном смещении. В результате работы диодного прибора происходит срезание отрицательных полуволн синусоиды тока. По мощности рассеивания, которая зависит от наибольшего разрешенного прямого тока, выпрямительные диоды делят на три типа – маломощные, средней мощности, мощные.

• Слаботочные диоды могут использоваться в цепях, в которых величина тока не превышает 0,3 А. Изделия отличаются малой массой и компактными габаритами, поскольку их корпус изготавливается из полимерных материалов.
• Диоды средней мощности могут работать в диапазоне токов 0,3-10,0 А. В большинстве случаев они имеют металлический корпус и жесткие выводы. Производят их в основном из очищенного кремния. Со стороны катода изготавливается резьба для фиксации на теплоотводящем радиаторе. работают в цепях с током более 10 А. Их корпусы изготавливают из металлокерамики и металлостекла. Конструктивное исполнение – штыревое или таблеточное. Производители предлагают модели, рассчитанные на токи до 100 000 А и напряжение до 6 кВ. Изготавливаются в основном из кремния.

Диодные детекторы

Такие устройства получают комбинацией в схеме диодов с конденсаторами. Они предназначены для выделения низких частот из модулированных сигналов. Присутствуют в большинстве аппаратов бытового применения – радиоприемниках и телевизорах. В качестве детекторов излучения используются фотодиоды, преобразующие свет, попадающий на светочувствительную область, в электрический сигнал.

Ограничительные устройства

Защиту от перегруза обеспечивает цепочка из нескольких диодов, которые подключают к питающим шинам в обратном направлении. При соблюдении стандартного рабочего режима все диоды закрыты. Однако при выходе напряжения сверх допустимого назначения срабатывает один из защитных элементов.

Диодные переключатели

Переключатели, представляющие собой комбинацию диодов, которые применяются для мгновенного изменения высокочастотных сигналов. Такая система управляется постоянным электрическим током. Высокочастотный и управляющие сигналы разделяют с помощью конденсаторов и индуктивностей.

Диодная искрозащита

Эффективную искрозащиту создают с помощью комбинирования шунт-диодного барьера, ограничивающего напряжение, с токоограничительными резисторами.

Смесительные диоды

Смесительные устройства используются для трансформации сверхвысокочастотных сигналов в сигналы промежуточной частоты. Трансформация сигналов осуществляется, благодаря нелинейности параметров смесительного диода. В качестве смесительных СВЧ-диодов используются приборы с барьером Шоттки, варикапы, обращенные диоды, диоды Мотта.

Умножительные диоды

Эти СВЧ устройства используются в умножителях частоты. Они могут работать в дециметровом, сантиметровом, миллиметровом диапазонах длин волн. Как правило, в качестве умножительных приборов используются кремниевые и арсенид-галлиевые устройства, часто – с эффектом Шоттки.

Настроечные диоды

Принцип работы настроечных диодов основан на зависимости барьерной емкости p-n перехода от величины обратного напряжения. В качестве настроечных используются приборы кремниевые и арсенид-галлиевые. Эти детали применяют в устройствах перестройки частоты в сверхчастотном диапазоне.

Генераторные диоды

Для генерации сигналов в сверхвысокочастотном диапазоне востребованы устройства двух основных типов – лавинно-пролетные и диоды Ганна. Некоторые генераторные диоды при условии включения в определенном режиме могут выполнять функции умножительных устройств.

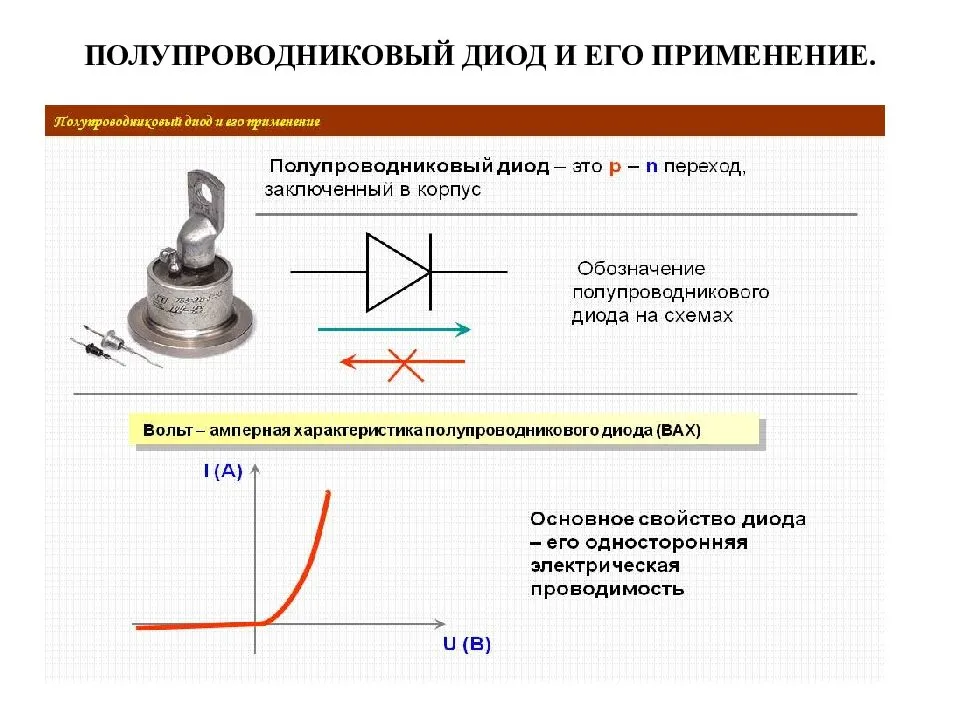

Устройство полупроводникового диода

Полупроводниковым диодом называют полупроводниковый прибор с одним электронно-дырочным (р-n) переходом (основная часть) и двумя выводами. Вывод из р-области называется – анодом, из n-области – катодом.

В зависимости от формы и размера p-n-перехода различают плоскостные (рис. 1) и
точечные диоды (рис. 3). У точечных диодов форма p — n перехода в виде точки, у
плоскостных — в виде плоскости, имеющей значительную площадь. Плоскостные диоды
могут пропускать значительные токи, но работают на невысоких частотах. Точечные
диоды наоборот могут работать на высоких частотах, но пропускают маленькие
токи.

К металлическому основанию плоскостного диода, называемому кристаллодержателем, припаивается пластинка полупроводника n-типа. Сверху в нее вплавляется капля металла, обычно индия. Атомы индия диффундируют (проникают) в полупроводниковую пластинку и образуют у ее поверхности слой р-типа. К кристаллодержателю и индию привариваются проводники, которые служат выводами диода.

Рис. 1 — Устройство плоскостного диода (справа — плоскостной выпрямительный диод Д242Б)
1 — изолятор, 2 — корпус, 3 -вывод анода, 4 — припой, 5 — кристалл,
6 — кристаллодержатель, 7 — внешние выводы

Точечный полупроводниковый диод состоит из пластинки полупроводника n-типа и заостренной пружинки из вольфрама или фосфористой бронзы диаметром 0,1 мм. Через прижатую к полупроводниковой пластинке пружинку пропускают электрический ток большой силы. Металлическая пружинка сваривается с полупроводниковой пластинкой, образуя под острием р-область.

Рис. 2 — Устройство точечного диода (справа — точечный диод КД522Б)
1 — выводы, 2 — стеклянный баллон, 3 — пластинка полупроводникаи, 4 — металлическая проволочка-пружина

Чем больше площадь р-n-перехода, тем больший ток может через него протекать и тем больше его емкость. Плоскостные полупроводниковые диоды применяются в электрических цепях, в которых протекают большие токи и когда емкостные свойства не оказывают заметного влияния на работу диода. Точечные диоды применяются в цепях с малыми токами и в высокочастотных устройствах.

Для защиты от механических повреждений, попадания на полупроводник света, пыли и влаги его помещают в герметический корпус.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

1. Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
2. Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
3. По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
4. В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Как определить параметры светодиода по внешнему виду?

Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.

Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.

Стороны прямоугольника, мм: 3×2; 5×2.

Области применения диодов

Несмотря на простое устройство, полупроводниковые диоды широко используются в электронике:

1. Для выпрямления переменного напряжения. Классика жанра – используется свойство p-n перехода проводить ток в одном направлении.
2. Диодные детекторы. Здесь используется нелинейность ВАХ, позволяющая выделять из сигнала гармоники, нужные из которых могут быть выделены фильтрами.
3. Два диода, включенные встречно-параллельно, служат ограничителем мощных сигналов, которые могут перегрузить последующие входные каскады чувствительных радиоприёмных устройств.
4. Стабилитроны могут включаться в качестве искрозащитных элементов, не позволяющих высоковольтным импульсам попасть в цепи датчиков, установленных в опасных зонах.
5. Диоды могут служить переключающими устройствами в высокочастотных схемах. Они открываются постоянным напряжением и пропускают (или не пропускают) ВЧ сигнал.
6. Параметрические диоды служат усилителями слабых сигналов в диапазоне СВЧ за счет наличия в прямой ветви характеристики участка с отрицательным сопротивлением.
7. На диодах собирают смесители, работающие в передающей или приёмной аппаратуре. Они смешивают сигнал гетеродина с высокочастотным (или низкочастотным) сигналом для последующей обработки. Здесь также используется нелинейность ВАХ.
8. Нелинейная характеристика позволяет применять диоды на СВЧ в качестве умножителей частоты. При прохождении сигнала через умножительный диод, выделятся высшие гармоники. Дальше их можно выделить методом фильтрации.
9. Диоды применяют в качестве элементов настройки резонансных цепей. При этом используется наличие управляемой емкости у p-n перехода.
10. Некоторые виды диодов применяют в качестве генераторов в диапазоне СВЧ. В основном это туннельные диоды и приборы с эффектом Ганна.

Это только краткое описание возможностей полупроводниковых приборов с двумя выводами. При глубоком изучении свойств и характеристик с помощью диодов можно решать многие задачи, поставленные перед разработчиками электронной аппаратуры.

Watch this video on YouTube

Принцип работы и основные характеристики стабилитрона

Что такое диодный мост, принцип его работы и схема подключения

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Что такое тиристор, как он работает, виды тиристоров и описание основных характеристик

Что такое светодиод, его принцип работы, виды и основные характеристики

Что такое варистор, основные технические параметры, для чего используется

Основные параметры диодов

К этой информации обращаются в тех случаях, когда указанный в схеме элемент
недоступен, что требует найти ему подходящий аналог.

В большинстве случаев, если требуется найти аналог тому или иному
диоду, первых пяти параметров из таблицы 1 будет вполне достаточно. При
этом желательно учесть диапазон рабочей температуры элемента и частоту.

Таблица 2

Основные характеристики выпрямительных диодов

Обозначение	Описание
Максимально допустимый постоянный прямой ток
	Постоянный обратный ток
	Постоянное прямое напряжение
	Максимально допустимое обратное напряжение
	Максимально допустимая мощность, рассеиваемая на диоде
	Средняя за период мощность, рассеиваемая диодом, при протекании тока в прямом и обратном направлениях;
	Максимально допустимый средний прямой ток
	Максимально допустимый средний выпрямленный ток
	Постоянное напряжение , приложенное к диоду в обратном направлении
	Прямой ток, усредненный за период
	Обратный ток, усредненный за период
	Дифференциальное сопротивление — отношение приращения напряжения на диоде к вызвавшему его малому приращению тока
	Среднее прямое напряжение диода при заданном среднем значении прямого тока

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
3. Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

ВАХ и выпрямительный диод

В завершении хотелось бы рассмотреть данную характеристику для выпрямительного диода. Выпрямительный диод – одна из разновидностей полупроводника, который применятся для преобразования переменного в постоянный ток.

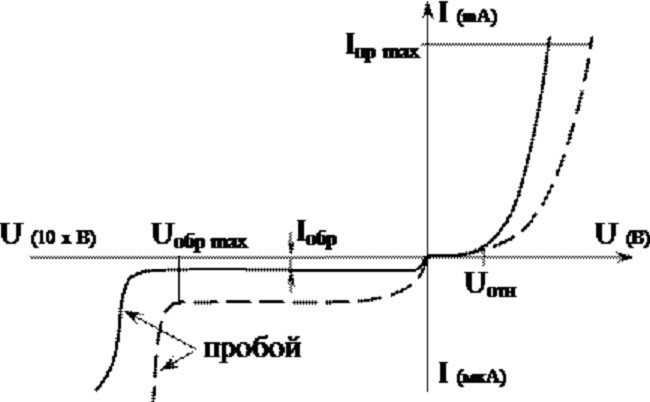

ВАХ для выпрямительного диода

На схеме показана экспериментальная ВАХ и теоретическая (пунктирная линия). Как видим, они не совпадают. Причина этого кроется в том, для теоретических расчетов не учитывались некоторые факторы:

• наличие омического сопротивления базовой и эмиттерной областей у кристалла;
• его выводов и контактов;
• наличие возможности токов утечки по кристальной поверхности;
• протекание процессов рекомбинации и генерации в переходе для носителей;
• различные типы пробоев и т. д.

Все эти факторы могут оказывать различное влияние, приводя к отливающейся от теоретической реальной вольт-амперной характеристики. Причем значительное влияние на внешний вид графика в данной ситуации оказывает температура окружающей среды. ВАХ для выпрямительного диода демонстрирует высокую проводимость устройства в момент приложения к нему напряжения в прямом направлении. В обратном же направлении наблюдается низкая проводимость. В такой ситуации ток через элемент практически не течет в обратном направлении. Но это происходит только при определенных параметрах обратного напряжения. Если его превысить, то на графике видно лавинообразное повышение тока в обратном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

1. Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
2. Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
3. Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
4. Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
5. Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

1. DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
2. «Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
3. SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
4. PCB Star светодиоды. Разновидность SMD.
5. СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

1. Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
2. Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

1. Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
2. Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

1. Индикаторные — маломощные.
2. Осветительные — приборы большой мощности.
3. Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах  и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники,  подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

• двойные – светят зеленым и оранжевым;
• тройные – светят желтым и оранжевым;
• тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Классификация диодов

Таблица 3

Признак классификации	Наименование диода
Площадь перехода	Плоскостной Точечный
Полупроводниковый материал	Германиевый Кремниевый Арсенид галлиевый
Назначение	Выпрямительные — для преобразования переменного тока в постоянный. Импульсные — имеют малую длительность переходных процессов, предназначены для применения в импульсных режимах работы. Стабилитрон — для стабилизации постоянного напряжения (примерно от 3,5 В и выше) на нагрузке. В стабилитронах используется участок обратной ветви ВАХ в области электрического пробоя. Стабистор — для стабилизации напряжения порядка 1 В. Используется прямая ветвь ВАХ. Включают в прямом направлении. Варикап — используется зависимость емкости от значения приложенного обратного напряжения. Применяется в качестве элементов с электрически управляемой емкостью. Сверхвысокочастотный (СВЧ) – полупроводниковый диод, предназначенный для преобразования и обработки сверхвысокочастотного сигнала (до десятков и сотен гигагерц). Детекторные — предназначены для детектирования сигнала. Смесительные — предназначены для преобразования высокочастотных сигналов в сигнал промежуточной частоты. Переключательные — для применения в устройствах управления уровнем сверхвысокочастотной мощности.
Принцип действия	Туннельный Обращенный Диод Шотки Излучающий (светодиод) Фотодиод.

Вольтамперные характеристики (идеальная и реальная)

ВА характеристика приводится в виде взаимосвязи тока внешней цепи p-n перехода прибора и полярности напряжения на его электродах. Это соотношение можно получить экспериментально или рассчитать на основании уравнения вольтамперной характеристики.

Идеальная характеристика

Основной задачей выпрямительного диода является проведение электрического тока в одном направлении и непропускание его в обратном. Поэтому при прямой подаче напряжения (плюс подаётся на анод, а минус – на катод) идеальный прибор должен быть отличным проводником, с сопротивлением, равным нулю. При противоположном подключении, наоборот, должен иметь огромное сопротивление, став полным изолятором.

ВАХ идеального прибора

Дополнительная информация. На практике идеальная модель применяется в цифровой электронике, потому что в этой сфере имеет значение только логическая функция устройства.

Реальная ВАХ

Реальный диод, благодаря структуре полупроводника, имеет множество минусов, в сравнении с идеальным двухполюсником.

ВАХ реального прибора

Параметры промышленных п/п элементов значительно разнятся с теми, которые для удобства принимаются за идеальные. В реальности, нелинейная ВАХ показывает большие отклонения и по значениям тока, и по крутизне преобразования. Поэтому прибор может выдержать лишь нагрузки, представленные этими предельными показателями:

• Максимальным прямым выпрямленным током;
• Током обратной утечки;
• Максимальным прямым и обратным напряжением;
• Падением потенциала на p-n переходе;
• Предельной рабочей частотой обрабатываемого сигнала.

Вольтамперная характеристика для диодных элементов – важный параметр, по которому можно определить, как будет работать прибор в электрической схеме.
