Ваттметр это: виды, что такое, что измеряет, как включается, схема

Как подключить

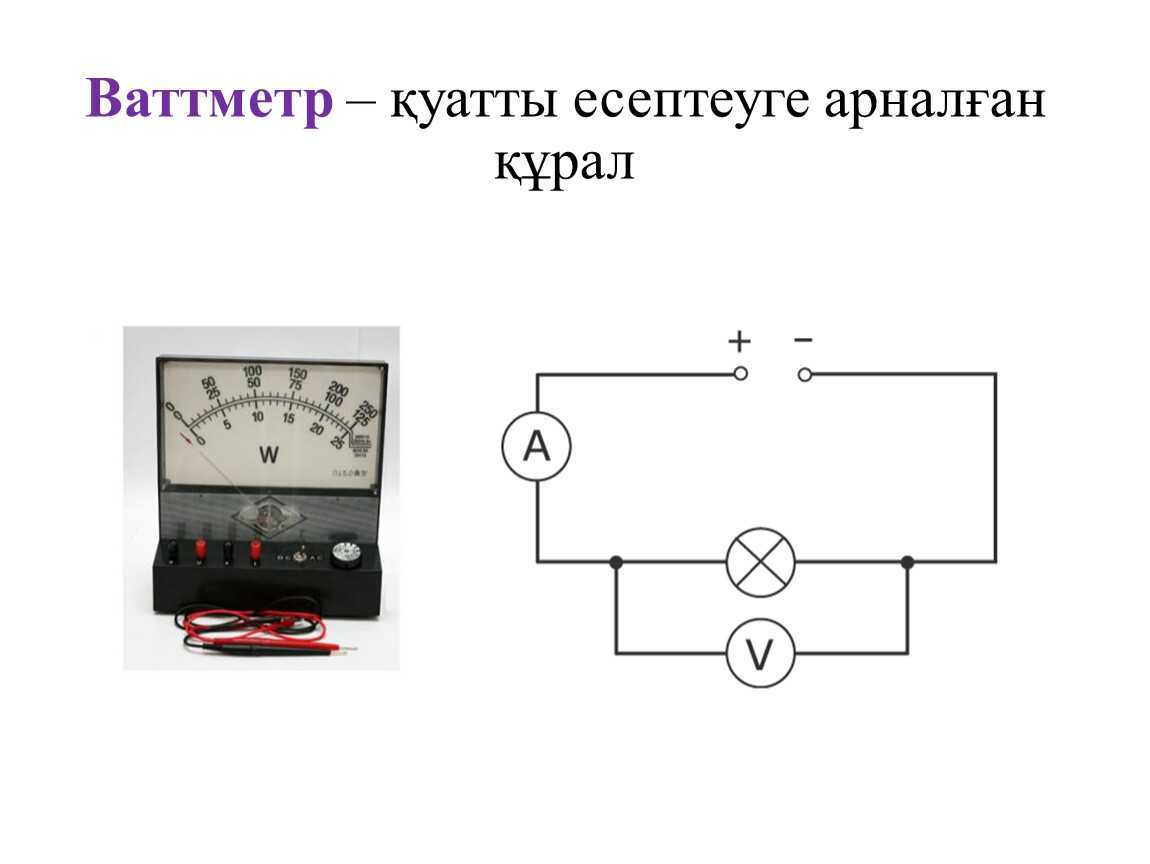

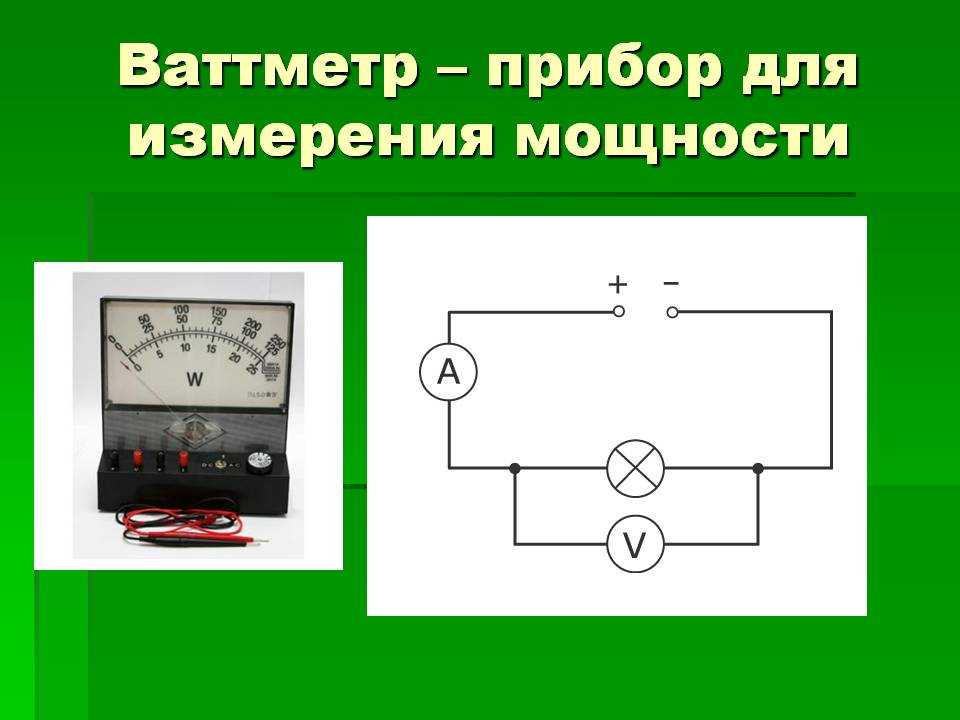

От правильности подключения ваттметра в конкретной части электроцепи зависит точность полученной информации. Надлежащая схема подключения ваттметра будет выглядеть таким образом: неподвижную катушку ваттметра последовательно соединяют с нагрузкой либо потребителями электричества.

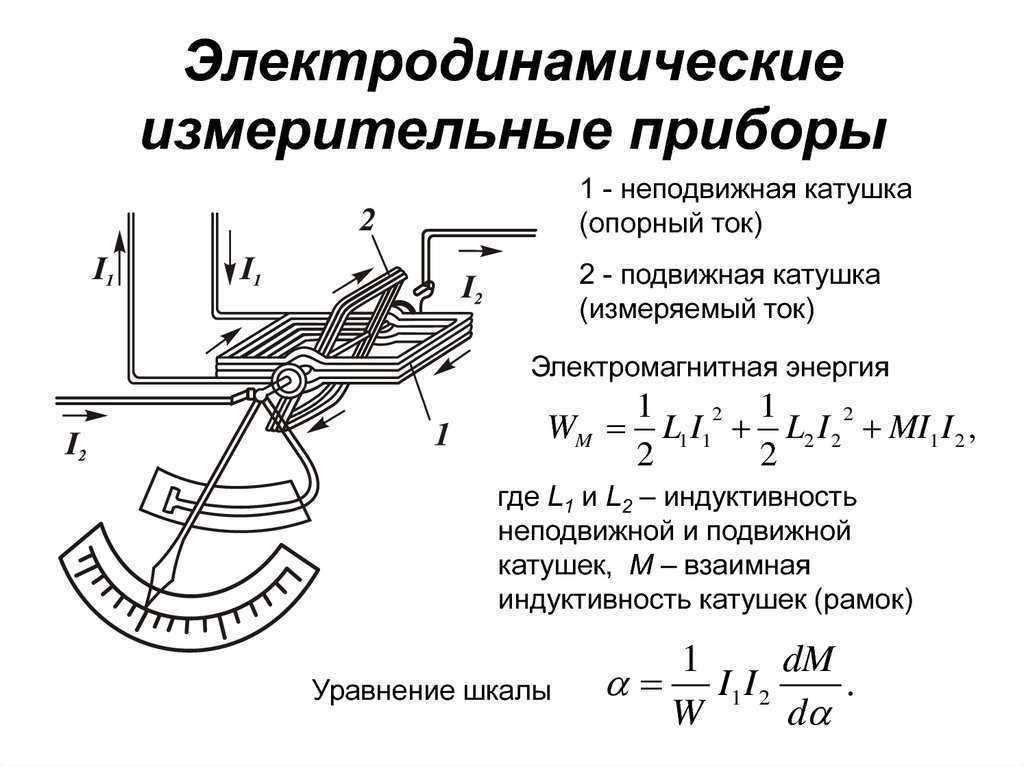

Подвижная катушка подключается с вспомогательным сопротивлением, а после весь участок параллельно подключают к нагрузке. Подвижный участок рассматриваемого приспособления обладает определенным углом поворота.

Так как в схеме применяется добавочное сопротивление, электроцепь приспособления обладает фактически постоянным сопротивлением. Мощность определяется непосредственно по такому показателю.

В таком устройстве равномерным образом наносится шкала измерений, которая изготовлена в 1-стороннем варианте, когда положение делений продолжается от 0 вправо. Когда электрический ток изменит собственное направление, подобное ведет к изменениям в направлении поворота и вращению активной катушки. Когда подсоединение рассматриваемого приспособления произведено неверно и направление тока другое, электроприбор не будет работать.

Вам это будет интересно Как использовать мультиметр DT-182

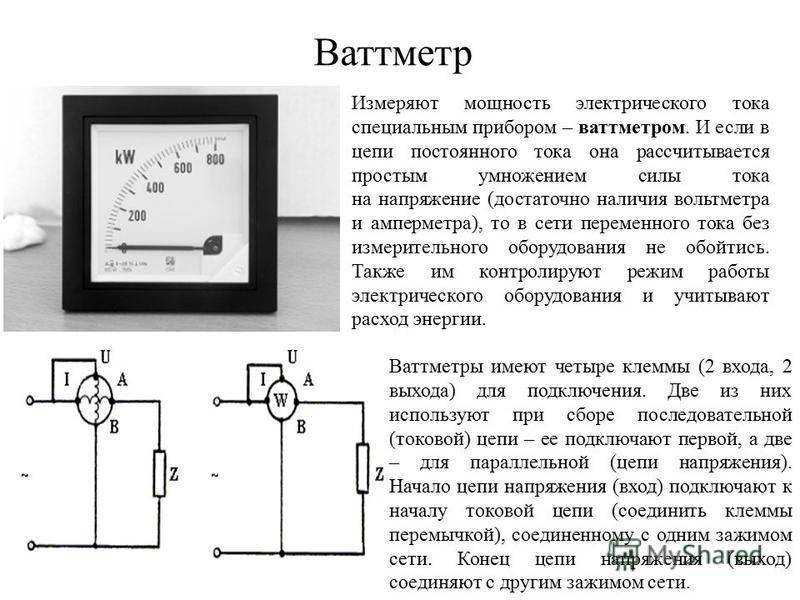

Из-за этих факторов нельзя путать зажимы, используемые для подсоединения. Последовательная обмотка обладает зажимом, который подключает к источнику питания. Параллельную электроцепь называют генераторной, обладает собственной клеммой для подключения фрагмента к проводу, который связан с последовательной катушкой.

Важно! При надлежащем подсоединении, токи в катушке ваттметра от генераторного направляются к негенераторному зажиму. Подсоединение ваттметра

Подсоединение ваттметра

Принципиальная схема

Схема и проект печатной платы разработаны в бесплатной среде проектирования SoloPCB tools. Принципиальная схема прибора изображена на Рисунке 2. Полный список примененных компонентов приведен в Таблице 2.


Рисунок 2.	Принципиальная схема цифрового ваттметра переменного тока.

Для вычисления потребляемой мощности нам необходимо знать напряжение на нагрузке и потребляемый нагрузкой ток. Напряжение, которое должно быть измерено, является напряжением сети переменного тока, поэтому необходимо учитывать, что оно может быть в диапазоне 207 В – 253 В. С целью повышения точности измерений необходимо выполнять измерение напряжения сети, а не использовать в расчетах фиксированное среднее значение 230 В.

Линии сети электропитания подключаются к разъему J1 (AC IN, вход переменного напряжения). Аналоговый узел для измерения напряжения сети состоит из резистивного делителя (R1, R2 R3), прецизионного источника опорного напряжения (U3) и АЦП (U5). Резистивный делитель, включенный между фазой и нейтралью, предназначен для понижающего масштабирования напряжения с коэффициентом R1/(R1+R2+R3)=1/201. Таким образом мы понижаем пиковое значение напряжения величиной ±320 В в уровня ±1.59 В. Затем с помощью источника опорного напряжения REF03 (Analog Devices) мы задаем смещение этого напряжения вверх на величину 2.5 В, и в результате диапазон ±320 В будет соответствовать входному диапазону АЦП 0.91 В – 4.09 В.

После масштабирования и смещения напряжение на резисторе R2 считывается аналого-цифровым преобразователем (U5) MCP3202 (Microchip) и передается в 12-разрядном формате по интерфейсу SPI в микроконтроллер. Для изолирования микроконтроллера от аналоговых узлов используются высокоскоростные оптопары HCPL-0630. Второй канал АЦП используется для измерения опорного напряжения 2.5 В – это значение будет использоваться в качестве поправочного коэффициента в расчетах.

Линии сети переменного тока, нейтраль и заземление от разъема J1 непосредственно подключаются к выходному разъему J2 (AC OUT), линия фазы проходит через датчик тока (U4) ACS712-20A компании Allegro. Это малошумящий аналоговый датчик тока на основе эффекта Холла с гальванической развязкой от измеряемой линии и возможностью измерения постоянного и переменного тока. Для повышения шумовых характеристик и точности измерений имеется вывод для подключения фильтрующего конденсатора. При нулевом токе выходное напряжение датчика составляет 2.5 В. При протекании тока через выводы IP+ и IP- выходное напряжение датчика меняется в соответствии с масштабным коэффициентом 100 мВ/А, следовательно, при протекающем токе +20 А выходное напряжение составит 4.5 В и 0.5 В при токе -20 А. Аналоговое значение датчика тока преобразуется в цифровую форму с помощью еще одной микросхемы АЦП MCP3202.

Датчик тока имеет диапазон измерений ±20 А, но, учитывая ограничения по току для разъемов и держателя предохранителя, узел измерения переменного тока защищен предохранителем 16 А, включенным в фазовую линию.

Для питания аналоговых узлов и микроконтроллерной части используется трансформаторный блок питания (Рисунок 3). Трансформатор имеет две идентичные вторичные обмотки, с которых снимается переменное напряжение 6 В. Далее напряжение выпрямляется и стабилизируется с помощью микросхемы 78L05 (U1, U2) с типовой схемой включения. Светодиоды D2 и D3 предназначены для индикации напряжения питания.


Рисунок 3.	Входной и выходной разъемы, трансформатор блока питания ваттметра.

В ваттметре используется 8-разрядный МК PIC18F252. Он выполняет считывание значений напряжения и тока, выполняет вычисление их среднеквадратичных значений и среднее значение потребляемой мощности. Непосредственно к МК подключен ЖК индикатор, на котором отображаются указанные значения. Может использоваться как 4-, так и 8-битный режим работы. Для работы с внешними АЦП используется интегрированный в МК модуль SPI интерфейса. Несмотря на то, что в схеме используется кварцевый резонатор 20 МГц, микроконтроллер тактируется частотой 5 МГц. Для программирования микроконтроллера предусмотрен разъем ICSP (J3) (Рисунок 4).


Рисунок 4.	Микроконтроллер, АЦП, элементы гальванической развязки на печатной плате ваттметра.

Схема — включение — ваттметр

Отклонения стрелок ваттметра пропорциональны косинусам углов а и р, не равных углу ф, что вытекает из схемы включения ваттметров. Действительно, токовая катушка первого ваттметра включена в провод фазы А, и через нее проходит ток / д, а катушка напряжения включена на напряжение UAB. То же самое относится и ко второму ваттметру.

Схема включения двухэлементного дифференциального индукционного счетчика реактивной энергии в трехфазную и трехпроводную цепь ( а и соответствующая векторная диаграмма ( б.

В этом случае количество реактивной энергии подсчитывается по показаниям счетчиков по формулам, приведенным для вычисления реактивной мощности и соответствующих схемам включения ваттметров.

Стрелка первого ваттметра должна отклониться в обратную сторону — не по шкале Чтобы измерить мощность, отдаваемую первой катушкой, надо изменить схему включения ваттметра Wj. Можно, например, изменить у него подключение цепи напряжения, присоединив зажим со звездочкой к нижнему проводу, а зажим без звездочки к верхнему проводу, так как это показано на рис. 6 — 17, б Тогда он будет измерять мощность, отдаваемую катушкой.

Наиболее простым и точным способом измерения угла сдвига фаз между током и напряжением в однофазном токе является измерение при помощи фазометра, схема включения которого вполне аналогична со схемой включения ваттметра ( фиг. Конструкции однофазных фазометров весьма разнообразны.

Так как счетчик по своему устройству отличается от ваттметра только механической схемой, а вращающий момент в обоих приборах должен быть пропорционален мощности, то схема включения счетчика ничем не отличается от схемы включения ваттметра.

Как видно из схемы, последовательные обмотки ваттметров включены на линейные токи, а параллельные обмо тки — на линейные напряжения. Схема включения ваттметров остается такой же и при соединении нагрузки треугольником.

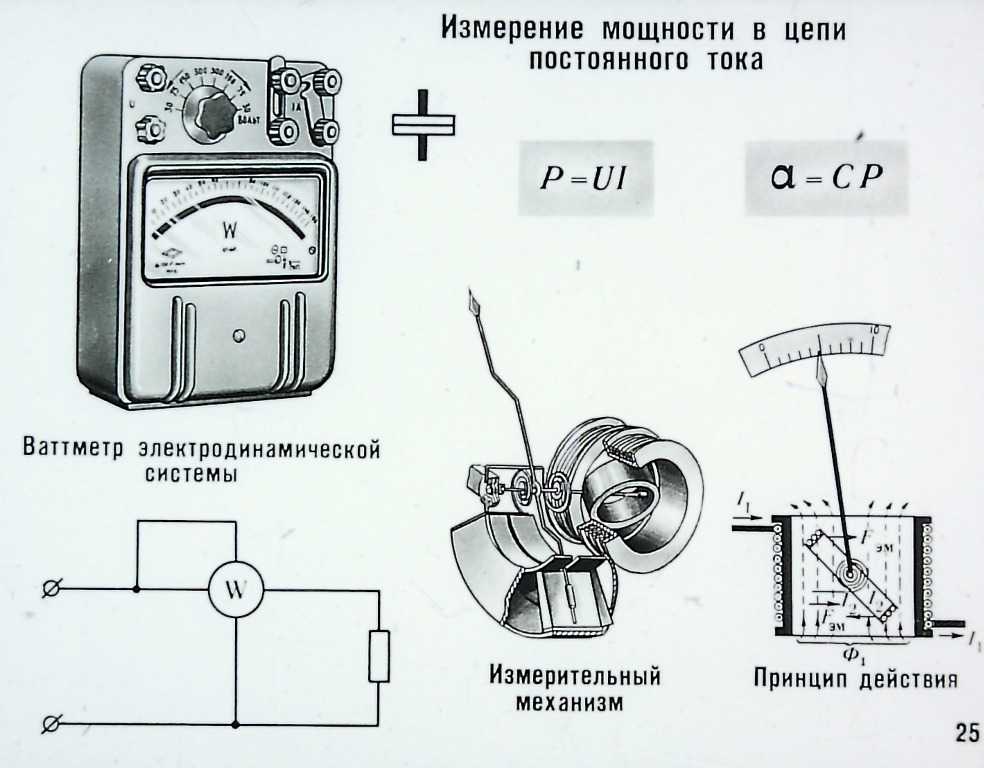

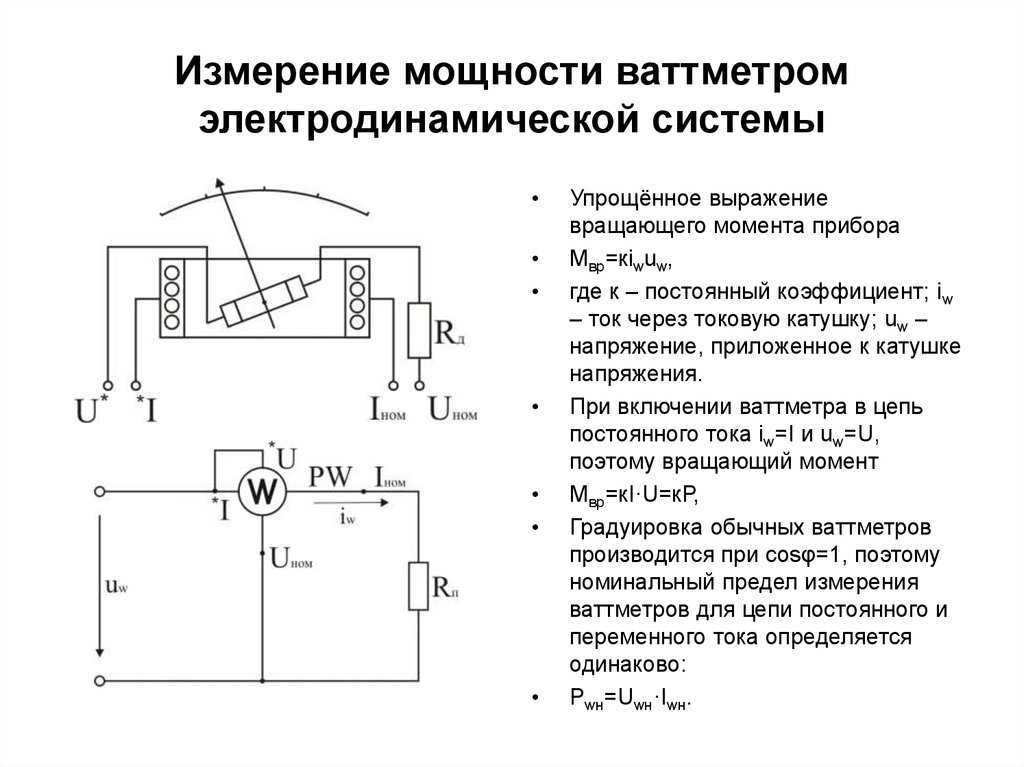

Более просто мощность в цепях постоянного тока измеряется с помощью электродинамического ваттметра. Схема включения ваттметра в цепь показана на рис. 6.3. Как следует из § 3.3, электродинамический стрелочный механизм имеет две обмотки. Показание ваттметра ( положительное или отрицательное) зависит от направления тока в обмотках катушек. Выводы, обозначенные этим знаком, называются генераторными выводами или генераторными зажимами.

Схема включения двух ваттметров для измерения активной мощности.| Измерение активной мощности методом трех ваттметров.

Метод трех приборов применяется для измерения активной мощности в трехфазной четырехпро-водной цепи. Схема включения ваттметров показана на рис. 5.14. По этой же схеме производится включение трехэлементных трехфазных ваттметров.

Схема включения двух ваттметров в трехфазную цепь приведена на рис. 7.20. В данном случае фазы нагрузки соединены звездой. Схема включения ваттметров остается такой же и при включении нагрузки треугольником. В обоих случаях через последовательные обмотки ваттметров протекают линейные токи, а параллельные обмотки включены на линейные напряжения. Свободной фазой может быть любая из трех.

Другие концы катушек напряжения присоединяют к той фазе, в которую не включены токовые катушки. При такой схеме включения ваттметра мощность, потребляемая установкой, будет равна алгебраической сумме показаний двух ваттметров.

Использование трех ваттметров для измерения реактивной мощности в трехфазной четырехпроводной цепи, о — схема включения. б — векторная диаграмма.

На рис. 12 14, а показано ( сплошными линиями) включение трех ваттметров PW1 — PW3 для измерения реактивной мощности в трехфазной четырехпроводной цепи. Для удобства анализа схемы включения ваттметров для измерения реактивной мощности на этом же рисунке показано включение трех ваттметров ( штриховые линии) для измерения активной мощности.

Советы по выбору

Чтобы выбранный прибор для дистанционного учета справлялся с поставленной задачей, стоит осознанно подойти к выбору подобных устройств

Существуют ряд критерий, заслуживающих внимание. К таковым относят:

Защиту от внешних факторов. Прибор индукционного типа хуже сохраняют работоспособность при температурных колебаниях, чем электрические модели. Если устройство будет располагаться за пределами здания, оно не только должно быть надежно защищено от атмосферных осадков, но и обязательно утеплено.;
Количество тарифов, по которым может производиться оплата за электроэнергию. По данному критерию деление производится на однотарифные и позволяющие поддерживать оплату по нескольким планам;
Количество фаз. Здесь все зависит от питающего напряжения. Если потребителю поступает 220 В, потребуется однофазная модель, 380 В — трехфазная. Для частных домов, как правило, выбираются однофазные модели. Если строение состоит из нескольких этажей — трехфазные. Последние предъявляют повышенные требования к порядку монтажа. Правильно смонтированное устройство должно обеспечить равномерное распределение нагрузки;
Мощность и точность.

Современные модели, монтируемые на столбах, способны сохранять работоспособность при отрицательной температуре. Однако они не способны противостоять воздействию атмосферных осадков. Чтобы предотвратить их преждевременных выход из строя, для размещения приборов выбирается сухой герметичный корпус.

Конфигурация и размеры короба напрямую зависят от конструктивных особенностей защищаемого прибора. Если устройство будет монтироваться на сравнительно небольшой высоте, можно выбрать коробку с небольшим окном. В остальных случает потребуется дополнительное пространство для установки модема. Для металлических предусматривается заземление.

Разновидности и обозначения

По частоте тока, мощность которого измеряется, ваттметры подразделяются на следующие группы:

низкочастотные и постоянного тока;
радиочастотные (потребляемой и поглощаемой мощности);
оптические.

Низкочастотные

Низкочастотные ваттметры применяются в сетях переменного тока и электроустановках постоянного. Так, переменные ваттметры подразделяются на однофазные и трёхфазные. Для определения реактивной мощности в сети используются так называемые варметры. Если вам попался цифровой ваттметр – он считает активную и реактивную мощность. Маркируются такие ваттметры буквой Ц, рядом с которой ставится номер, определяющий класс точности прибора, пределы измеряемой мощности и модель, например, Ц301, Д8002, Д5071.

Радиочастотные по поглощению

Для поглощаемой мощности на радиочастотах используется внушительная подгруппа ваттметров. По видам они разделяются благодаря наличию нескольких типов и разновидностей датчиков, с которых и считываются показания. Для радиочастоты в качестве датчика подойдут термопара, термистор и пиковый обнаружитель, гальваномагнитные и пондеромоторные комплектующие. Однако радиочастотное излучение зачастую отражается, такой ваттметр измеряет поглощённую, а не реально попадающую на датчик мощность.

Ваттметры с термистором включают в себя принимающий конвертер на основе термистора или болометра. К нему подключён измерительный мост. Для разогревания термистора применяется источник обычного переменного тока. Термистор меняет своё сопротивление при нагреве. Температура разогреваемого термистора определяется уровнем мощности сигнала, попадающего на него.

В процессе измерения рассеиваемая на термисторе мощность радиоизлучения – вместе с мощностью переменного тока – не приводит к значимому изменению сопротивления термистора. Оно стабильно за счёт работы измеряющего моста, реагирующего на изменение подогревающего термистор тока. Вся эта цепь раньше работала за счёт ручных регулировок – сейчас же задачу подстройки взял на себя цифровой модуль, автоматически вмешивающийся в вышеперечисленные параметры. Термисторные ваттметры работают с рассеиваемой на приборе мощностью до нескольких милливатт. Этот предел превышаем за счёт делителей входной мощности, вызывающих при этом ещё большую недостоверность проводимых измерений, пример – М3-22А, M3-28.

У калориметрических ваттметров вместо термистора применяют особый нагрузочный элемент, с которого тепло отдаётся на преобразователь, собранный на термисторе. В качестве посредника выступает рабочее тело – очищенная вода либо жидкость, способная её заменить. Эта жидкость протекает с постоянной скоростью, проходя через входной нагрузочный элемент, конвертер и уносящий излишнее тепло элемент, пример – приборы М313, МК3-68/70.

У термоэлектрических ваттметров используется термопара – одна или несколько – с непосредственным и опосредованным нагреванием. В процессе измерения мощности разогретый стык термопары разогревается ещё больше от мощности сигнала, с которого прибор снимает показания. Схема вырабатывает температурное электрическое напряжение. Это напряжение и является сигналом, идущим на АЦП цифрового ваттметра или на гальванометр аналогового, например, термоэлектрическими являются ваттметры М3-51/56/93.

Радиочастотные по прохождению

Первоначальным конвертером (преобразователем) в таких приборах является направленный разветвитель – узел, отбирающий из основного канала небольшую часть мощности. Она поступает на вторичный конвертер – например, через детектор огибающей сигнала или термоэлемент. Полученный сигнал передаётся к АЦП или гальванометру. Для частот 150–1620 кГц применение разветвителей осложнено. Вместо них применяют датчики по току и напряжению. Такими деталями выступают трансформаторы по напряжению и току.

Полученные значения умножаются друг на друга по фазной разнице. Пример использования такого устройства – определение мощности, отправляемой передатчиком в антенный кабель. В СВЧ-диапазоне – 300–3000 МГц применяют термисторные, гальваномагнитные и термоэлектрические датчики в стенке волновода. Пример такого прибора – М2-23/32 или NAS.

Лучшие модели

На рынке существует большое количество таких измерительных приборов от европейских и отечественных производителей. Каждый из них имеет свои достоинства и недостатки. Необходимо детально исследовать наиболее популярные модели.

ROBITON PM-1

Устройство, которое помогает контролировать расходование электрической энергии из электросети 1 потребителем. В нем совмещается в 1 корпусе вилка, розетка, электроблок и монитор, считывающий полученные данные.

Дает возможность вычислять мощность единичной, подсоединенной через устройство, нагрузки. Ваттметр определяет число используемой энергии за конкретный временной период и рассчитывает цену использованного электричества.

компактные размеры, простота, адекватная цена;
возможность работы с любыми бытовыми устройства;
возможность определения числа энергии, которая потребляется нагревателем.

плохо продумано обнуление;
работает лишь в тепле.

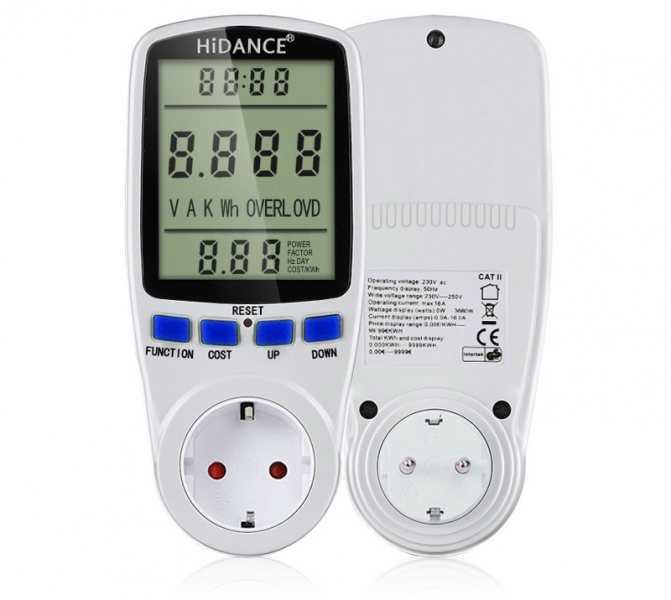

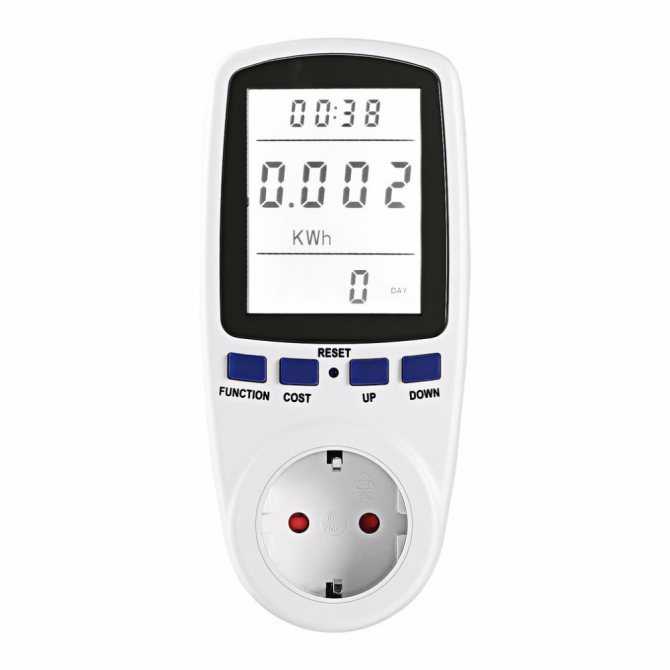

HiDANCE 3680W AC Power Meter

Компактное бытовое электронное приспособление с расширенным функционалом. Дает возможность определять силу напряжения переменного тока. Рассчитывается потребляемая мощность и ее коэффициент.

Присутствует функция определения цены используемой энергии. Устройство комфортно во время тестирования быттехники, электроприборов и нагревателей любого типа в целях расчета экономической эффективности.

яркий дизайн, аккуратная сборка цифрового прибора;
высокоточные измерения, наглядно отображается результат;
большое количество режимов.

необходимо снова вводить стоимость после обнуления информации;
приваренные штыри увилки.

Espada TSL 1500WB

Легкий для освоения и использования ваттметр, который тестирует быттехнику по уровню потребленной энергии. Крайне комфортен, чтобы проверять потребление электроэнергии в процессе выбора обогревателя. Устройство в кратчайший период времени показывает реальную мощность, траты и цену электроэнергии.

Помогает рассчитывать теплоэффективность и траты на протяжении отопительного сезона. Предусматривается опция введения информации при 2-хтарифном счётчике. Изделие сигнализирует о нештатной ситуации либо превышении силы тока, мощности.

высокоточное изделие, скорость измерений;
подсвечивается монитор, большие цифры;
расчёт цены электричества.

непостоянная подсветка;
трудно менять источник питания.

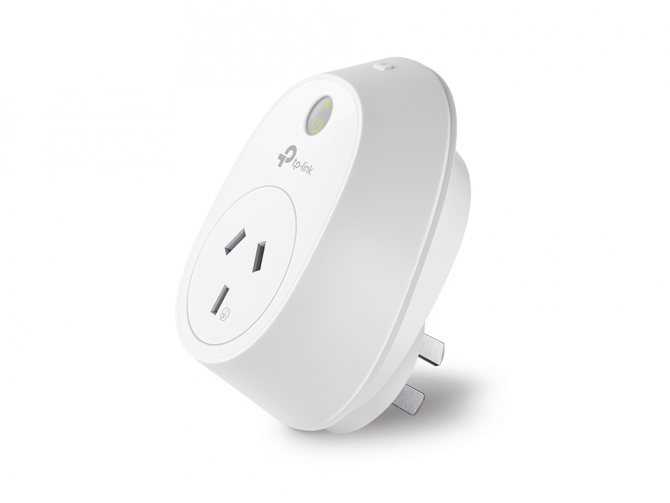

TP-Link HS110
