Настройка реле напряжения узм 50ц

Скачки напряжения

Номинальной величиной напряжения считаются отклонения в положительную и отрицательную стороны на 10%, которые не нарушают работу бытовых приборов. Если же происходят скачки кратковременного или импульсного типа с отклонением, превышающим 10%, то это сильно вредит электроприборам. Перепады могут иметь различную частоту, период и амплитудное значение. Причины возникновения скачков следующие:

Одновременное подключение мощных потребителей.
Обрыв нулевого провода.
Неквалифицированный ремонт и прокладка электропроводки.
Попадание молний в линии электропередач (ЛЭП).

Первая причина возникает при одновременном включении мощных потребителей другими жильцами квартирного дома или частного сектора. Трансформаторная подстанция не рассчитана на такую мощность, в результате чего происходит падение напряжения в сети. Основной причиной также могут быть старые ЛЭП, состоящие из множества скруток. Вариантами решения проблемы является закупка дополнительной аппаратуры для борьбы со скачками напряжения или обращение к поставщику электроэнергии.

В некоторых случаях происходит обрыв нулевого провода, однако эта проблема возникает только у потребителей трехфазного напряжения значением в 380 В. Перегорание нуля приводит к повышению напряжения. Например, вся осветительная аппаратура запитана от одной фазы, а электробытовые приборы от двух других. При перегорании или повреждении нулевого провода произойдет повышение значений напряжения для потребителей до 380 В, в результате которого они могут сгореть. Однако большинство электробытовых приборов снабжены защитой в виде предохранителей.

Во время разрядов молнии большинство людей не отключают бытовые электроприборы. Это очень опасно, поскольку молния, попавшая в ЛЭП, может мгновенно вывести из строя подключенное в данный момент оборудование и стать причиной пожара. Для предотвращения этого фактора необходима установка громоотвода, поскольку она попадает в самую высокую точку. В некоторых случаях происходит порча электрооборудования, пожары, угроза жизни и здоровью человека, даже если есть защита от молнии.

Вам это будет интересно АСКУЭ: принцип работы и основное назначение системы

Простым примером нарушения работы является компрессор холодильника, который при низкой величине напряжения будет постоянно работать, приведет к выходу его из строя. Компьютерная техника будет выключаться, в результате этого могут сгореть некоторые элементы импульсного блока питания, а срок службы жесткого диска заметно уменьшится

К тому же это чревато потерей важной информации. Существует множество аппаратуры для решения этой проблемы, одной из которых и является УЗМ

Как работает реле напряжения

Чтобы понимать, что с реле напряжения происходит, лучше знать заранее, как оно будет реагировать на различные ситуации, какие светодиоды в каких случаях загораются. С этими знаниями будет проще идентифицировать сработки. Конечно, желательно, прочесть инструкцию:

Инструкция УЗМ-16
Инструкция УЗМ-50Ц
Инструкция УЗМ-51М
Инструкция УЗМ-3-63

Реле напряжения УЗМ: расшифровка световой индикации модификаций УЗМ-50М и МД, УЗМ 51 М и МД

При включении электропитания

Вот что происходит при запуске УЗМ или включении после того, как сетевое напряжение пришло в норму.

5 секунд не происходит ничего. Выдерживается пауза, во время которой проверяются параметры сети, работоспособность самого устройства.
Если напряжение нормальное, начинает мигать зеленый светодиод. Длительность «моргания» зависит от выставленной временной задержки включения нагрузки. Может быть 10 секунд или 6 минут. Время задержки выставляется владельцем при первом пуске.
После того как время задержки прошло, зажигаются зеленый и желтый светодиоды. Зеленый — норма, желтый — в работе реле напряжения. Если загорелись эти индикаторы — УЗМ вошло в рабочий режим.

Больше всего управленческих функций у моделей серии 551

Если выбран большой интервал ожидания — 6 минут, а есть необходимость или желание запустить реле напряжения быстрее, можно нажать на кнопку «ТЕСТ». После автопроверки реле сразу включится.

Искрение в сети

При обнаружении в сети дугового тока, загораются красные светодиоды «дуга» и «авария» и реле отключает нагрузку. Через 30 секунд производится попытка повторного включения с задержкой 10 секунд или 6 минут (в зависимости от выбранных пользователем настроек). При пропадании аварийной ситуации питание включается. Происходит все так, как описано выше: сначала моргает зеленый, после выдержки загорается зеленый и желтый.

УЗМ 16 (справа) значительно уже, подходит для использования на маломощных группах потребителей (суммарным напряжением не более 4 кВт)

Если в течение 20 минут после повторного включения снова обнаруживается искрение, устройство отключает питание на 4 минуты. Следующие 20 минут искрения нет — питание включается (все в том же порядке). И снова отслеживается интервал 20 минут. Если снова обнаруживается искрение, питание отключается и автоматически больше не включается. В этом случае требуется нажать на кнопку «Тест». Если при ручном включении параметры напряжения находятся не в пределах нормы, устройство не включится. В общем, надежный алгоритм. Надо только помнить, что если горит два красных светодиода, реле отключилось по «дуге».

И еще один момент: если искрение появляется по истечении двадцати минутного интервала, сработка считается первичной. Это значит, что весь алгоритм отрабатывается сначала.

Отклонения по напряжению

Пока устройство находится в работе, оно автоматически — при помощи варистора — гасит мгновенные скачки напряжения, сглаживая их. Если отклонения носят продолжительный характер, происходит следующее:

При росте напряжения:
- Напряжение подходит к верхнему порогу нормы, начинает моргать красный светодиод. «Моргание» начинается когда напряжение ниже порога отключения на 5 В.
- Как только параметры вышли за пределы нормы, отключается питание на нагрузку, красный светодиод горит постоянно.
- При входе в норму, питание включается автоматически, но только после того, как пройдет время выдержки (10 сек или 6 минут).
При падении напряжения:
- Когда до нижней границы отключения остается 5 В, начинает мигать зеленый индикатор.
- При понижении ниже нормы:
  - отключается нагрузка;
  - желтый светодиод тухнет;
  - красный загорается с интервалом в 2 сек.
- При возврате параметра в норму, начинает мигать зеленый индикатор, после выдержки по времени подключается нагрузка.

Если во время выдержки времени питание снова выходит за границы нормы, отсчет выдержки времени обнуляется, загорается соответствующая индикация.

Ручное включение/отключение нагрузки

При желании можно включить питание через УЗМ вручную — для этого нажимаем кнопку «Тест». Поочередно мигают зеленый и красный индикаторы. Ручное включение питания происходит при повторном нажатии на кнопку.

Пример установки в щите однофазной сети

При помощи той же кнопки «Тест» можно питание и отключить. Только включается оно тоже вручную — повторным нажатием «Тест» и никак иначе. Причем надо кнопку держать нажатой около 2 секунд.

Реле УЗМ 51МД

Про данную УЗМ в первую очередь нужно сказать, что это многофункциональное устройство, а не просто защита от искр и дуги. До сих пор было широко известно другое популярное изделие от Меандр — просто УЗМ-51 М, без индекса Д.

Проще говоря, модульное реле напряжения, зарекомендовавшее себя с положительной стороны.

Последние модели УЗМ 51МД, в отличие от первоначальных, к которым было множество претензий, уже стали сносно обеспечивать защиту от опасного искрения и дугового пробоя.

Кстати, старые модели у производителя Меандр, также можно перепрошить и они избавятся от своих ошибок и ложных срабатываний.

Помимо искр, данный аппарат по-прежнему защищает как от скачков напряжения, так и от его падений ниже нормы. Успешно срабатывает при обрыве ноля и защищает технику.

А еще в нем есть варисторная защита от высоковольтных импульсных скачков сетевого напряжения.

Но больших надежд на нее не возлагайте, нормальных УЗИП еще никто не отменял. Без УЗИП собрать полноценный качественный электрощит все равно не получится.

На универсальность только одного модульного аппарата защиты полагаться довольно глупо.

Конструкция и технические характеристики

Электромагнитное реле и схема защиты помещены в пластмассовый корпус, на верхнюю часть которого вынесены входные клеммы (L — фаза и N — земля), а на нижнюю — выходные (U — фаза и N — земля). Они предназначены для качественного зажима кабеля площадью поперечного сечения до 30 кв. мм.

На передней панели располагаются индикаторы, показывающие нормальный режим работы или аварию при недопустимых значениях напряжения. Желтый цвет другого индикатора свидетельствует о нормальной работе электромагнитного реле. На корпусе расположена кнопка, включающая тестовый режим. Он применяется для проверки и настройки устройства. Чтобы настроить значения нижнего и верхнего пределов напряжения, необходимо использовать специальные регуляторы на лицевой панели аппарата.

Управление устройством осуществляется при помощи контроллера типа PIC12F683, который работает постоянно. Реле рассчитано на работу при напряжении 430 В на протяжении длительного времени. Элементы схемы защиты и управления на плате представлены в виде SMD-деталей. Размеры прибора составляют 83х35х63 мм. Основные технические характеристики аппарата следующие:

Максимальное значение тока при коммутации: 63 А.
Уровень защиты от перегрузок и скачков напряжения: двухпороговая.
Варисторная защита от импульсных скачков.
Наличие дистанционного управления.
Напряжение питания: от 36 до 430 В.
Рекомендуемые пороги: от 175 до 260 В.
Возможность ограничения значения напряжения при токе в 100 А: < 1,2 кВ.
Энергия поглощения одиночного импульса (10/1000 мкс): 200 Дж.
Максимальное значение тока поглощения при импульсах (8/20 мкс): при одиночном — 8 кА, а при повторяющихся — 6 кА.
Время срабатывания: не более 25 нс.
Настройка порога отключения потребителей при повышении значения напряжения: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В.
Ускоренное отключение потребителей при критических напряжениях при высоких и низких порогах: 80 и 300 В соответственно.
Настраиваемый порог, при понижении напряжения: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В.
Частота тока питания: 50 Гц.
Мощность, потребляемая при работе устройства: 1,5 Вт.
Максимальные ток нагрузки и мощность: 80 А и 14,5 кВт.
Ток короткого замыкания: 4,5 кА.
Задержка повторного включения: выбор пользователя (10 с или 6 мин).
Значение задержек отключения по верхнему и нижнему значениям напряжения, а также при критических нижнему и верхнему порогам: 20 мс, 100 мс, 10 с и 0,2 с соответственно.
Площадь поперечного сечения проводов, подключаемых к устройству: от 0,5 до 25 кв. мм.
Рабочие температуры: от -25 до +55 градусов по Цельсию.
Срок эксплуатации: не менее 10 лет.
Производитель: Россия.

Кроме того, УЗМ-51М обладает низким значением сопротивления, что способствует отличному прохождению через него электричества. Настройка значений пределов отключения производится быстро и просто. В аппарате устанавливается предохранитель заводского производства на 220 В, который не следует заменять другим номиналом. Инструкция УЗМ-51М написана понятно и на русском языке.

Принцип работы и подключение

Перед включением устройства следует установить регуляторы нижнего и верхнего порогов напряжения. Для верхнего предела устанавливается значение от 240 до 290 В, а для нижнего — от 100 до 210 В. Затем нужно произвести тестирование при помощи кнопки в течение 5 с, при котором срабатывает индикатор зеленого цвета свечения, а после это происходит активация желтого индикатора. При нормальной работе УЗМ происходит включение реле, встроенного в аппарат, после истечения 10 с. Настройка времени включения устройства после скачка осуществляется таким образом:

Устройство должно быть выключено. При включенном режиме оно должно быть деактивировано при помощи тестовой кнопки.
Нажать на кнопку запуска тестов повторно и удерживать ее до частого мигания зеленого индикатора (10 с). Если необходимо выставить время 6 минут, то следует дальше продолжать удержание тестовой кнопки до частого мигания красного индикатора.
Отпустить и снова нажать кнопку для запуска устройства с новыми параметрами.

При скачке напряжения мерцает зеленый индикатор, а после этого включается счетчик отсчета времени и начинает мерцать красный индикатор. В течение 2 с красный светодиод перестает мигать и гаснет индикатор желтого цвета. Во время стабилизации напряжения происходит отсчет до включения и начинает мигать зеленый светодиод. В зависимости от настроек включения (10 с или 6 мин.) происходит повторная активация и нормальная работа устройства.

Если мигают красный и зеленый индикаторы, то это свидетельствует о принудительном отключении реле кнопкой тестов. Для нормальной работы УЗМ следует нажать кнопку повторно, и по истечении 2 секунд устройство начнет работать в нормальном режиме. При срабатывании аппарата происходит разрыв контактов фазы, а нулевая жила является сквозной и не подключается к контактам устройства. Схема подключения УЗМ-51М указана в инструкции и на корпусе. Аналогами считаются следующие модели: НоваТек РН-106 и Меандр ОМ-63.

В схему устройства входят два варистора. Один из них рассчитан на 680 В и предназначен для ограничения коммутационных импульсных перегрузок малой мощности. Другой варистор на 620 В защищает устройство УЗМ по питанию. Основными особенностями реле напряжения являются наличие контроллера, управляющего работой устройства, и надежного реле типа МР25−1 с рабочим током до 80 А.

Таким образом, УЗМ-51М подойдет для защиты электрических приборов от повышенных и пониженных напряжений. Благодаря конструктивным особенностям, устройство является надежным и долговечным. Простота подключения и эксплуатации позволяют использовать его сразу. Кроме того, схема подключения изображена на его корпусе. Главный недостаток — невозможность стабилизации входного напряжения до номинального значения.

Источник

Устройство защиты УЗМ-51М. Схема подключения

Многофункциональное устройство защиты УЗМ-51м используется для отключения потребителей линии при низком и высоком вольтаже. Стандартно устанавливаются границы, обеспечивающие нормальную работу, от 160 до 280 вольт. Кроме того, реле защищает от импульсных скачков, возникающих в результате удара молнии, включения и отключения мощных установок (двигателей, пускателей, магнитов). Прибор устанавливается на линии перед потребителем, в случае аварии он гарантирует разрыв цепи за промежуток времени 20 миллисекунд, что предотвращает поломку оборудования.

Данный агрегат — это контроллер напряжения, в состав которого входит электромагнитное реле и варисторный защитный элемент. Допускается установка устройства в сети TN-C, TN-S, TN-C-S, ТТ.

УЗМ-51М представляет собой отдельный элемент, не предназначенный для защиты линии, вместе с ним устанавливаются выключатели, работающие на автоматике (УЗО, УЗИП и т.д.).

К отличительным чертам прибора относятся:

возможность выбора пределов срабатывания;
дистанционное управление;
защита от импульсов осуществляется полупроводниками и варистором;
установка времени до выключения при низком и высоком напряжении.

Чем отличается УЗМ от УЗО

Надо сказать, что реле защиты от перенапряжения в любом его исполнении не заменяет УЗО или автомат защиты. Эти устройства дополняют друг друга, делая защиту более надежной:

Автомат следит за тем, чтобы не перегревалась проводка.
УЗО отключает питание при появлении утечек — пробое изоляции или прикосновении человека к токоведущим частям.
УЗМ следит за сетевым напряжением, отключая питание если параметры вышли за установленные границы.

Функции различных устройств защиты бытовой электросети

Как видите, все три устройства нужны. Как правило, при сборке щитка для дома и квартиры пренебрегают установкой именно реле напряжения. Это крайне недальновидно, ведь УЗМ продлевает срок эксплуатации электроприборов и электрооборудования в условиях нестабильного напряжения сети. В варианте с детекцией искрения — 51МД и 50МД — оно еще и повышает пожаробезопасность. Что очень актуально в деревянных и каркасных домах, но и не только для них. По статистике около 15% пожаров возникают из-за искры в проводке

Так что отслеживать искрение действительно важно

Конструкция

Рассматриваемой прибор — это устройство контроля напряжения в сети переменного тока, снабженное внутренним реле и варисторной системой защиты. На верхнюю часть пластмассового корпуса реле напряжения УЗМ-51м вынесены входные клеммы L и N, на нижнюю — выходные U и N. Они характеризуются туннельной конструкцией, что гарантирует качественный зажим кабеля площадью до 35 мм 2 .

Впереди располагается пара индикаторов. Один отвечает за извещение о режиме работы, зеленый цвет говорит о нормальной эксплуатации, красный — о поломке в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле. Здесь же расположена кнопка включения тестового режима, отвечающая за ручное управление. На корпусе находятся регуляторы пределов рабочего диапазона напряжения.

В качестве управляющего элемента выступает PIC12F683 — микроскопичный контроллер с 6 выводами, работающий в режиме реального времени. Все составляющие реле способны работать при напряжении 440 В в течение длительного времени. На плате имеется большое количество элементов в SMD-исполнении. Высокое качество и простая конструкция обеспечивают высокий спрос на прибор.

Для чего нужно УЗМ-51М и как его подключить?

Внешний вид и конструкция

Ознакомиться с тем, как выглядит УЗМ-51М вы можете на фото ниже:

Что касается конструкции аппарата, устройство защиты многофункциональное представляет собой реле контроля напряжения, имеющее на выходе мощное электромагнитное реле, которое дополнительно оснащено варисторной защитой. Клеммы имеют туннельную конструкцию, благодаря чему возможен зажим проводов, сечением не более 35 мм2. Лицевая сторона УЗМ оснащена двумя индикаторами.

Первый сигнализирует о состояниях «Норма» и «Авария», соответственно зеленый и красный цвет. Второй, желтого цвета, сигнализирует о включении контактов реле. Помимо этого на лицевой стороне находится кнопка «Тест», предназначенная для ручного управления аппаратом (можно самостоятельно включить нагрузку).

Также, как и у реле напряжения, у УЗМ-51М есть регуляторы верхнего и нижнего порога срабатывания защиты.

Основные параметры

Обратите внимание

Технические характеристики УЗМ-51М (номинальный и максимальный ток, пороги срабатывания и т.д.) сведены в таблице ниже:

Принцип работы

Также важно объяснить, как работает УЗМ-51М. После включения устройства в сеть, происходит задержка времени перед включением, в этот момент происходит измерение входного напряжения

Если вольтаж в допустимых пределах, включается зеленый индикатор — устройство готово к работе, подается питание к потребителям

Если вольтаж в допустимых пределах, включается зеленый индикатор — устройство готово к работе, подается питание к потребителям.

В противном случае загорается желтый индикатор и нагрузка не подключается к сети.Если во время работы УЗМ напряжение приблизилось к верхнему порогу, начинает мерцать желтый светодиод, и когда перешло за него, нагрузка отключается, загорается красная лампочка. Это сигнализирует о выходе за установленные параметры.

В том случае, когда напряжение падает к нижнему порогу, начинает мерцать зеленый светодиод, а при выходе за выставленные пределы загорается и мерцает красный индикатор.При нажатии кнопки «Тест», на корпусе устройства, поочередно переключаются красный и зеленый светодиод, а нагрузка отключается от сети.

Для возврата в рабочее состояние необходимо повторно нажать кнопку «Тест».

Как проверить устройство защиты от искрения

Помимо самого модуля, в комплекте с ним идет устройство для тестирования и проверки. Так называемый имитатор искрения УЗИс-И-002.

Как он работает? При его включении в розетку происходит мгновенный выброс импульса тока. Он имеет очень крутой передний фронт.

В реальных сетях такого пика и близко нет. И если прибор действительно рабочий и на линии нет помех для глушения импульса, то УЗИс от этой «вилочки» должен 100% сработать.

При использовании моделей других производителей, некоторые потребители искусственно хотят проверить работоспособность подобных девайсов. Они рискуя здоровьем, сами создают искры, путем подключения фазы в разрыв через угольные щетки.

Либо вообще напрямую. Никогда так не делайте и не проводите таких экспериментов.

Для УЗИс от Эколайт, достаточно воткнуть тестер в розетку и прибор тут же должен выбить. С его помощью можно легко определить границы защищаемой цепи.

Когда проводка в большом доме слишком протяженная и разветвленная, то при искрении в самой дальней розетке, устройство защиты от дуги и искр может и не сработать. Почему такое возможно?

Потому что ток дуги, просто не достигнет своего минимального порога для срабатывания.

Согласно ГОСТ IEC 62606 минимально допустимый ток дуги для обнаружения и последующего отключения — 2,5А в дополнении к основному току нагрузки.

Чем этот дуговой ток больше, тем быстрее отключится реле. От самой нагрузки это не зависит.

Если у вас линия на холостом ходу и началось искрение, то для УЗИс от Эколайт достаточно тока примерно в 1,5А. Экспериментально установлено, что если ток дуги меньше определенной величины (I=2,5А), то никакого возгорания это за собой не повлечет.

А в УЗИС С1-40 такой порог занижен почти в полтора раза! Чего не скажешь про УЗМ 51МД. Там минимальный ток срабатывания целых 5А! Видимо для борьбы с ложными отключениями.

Однако ток такой величины, это прямое нарушений требований ГОСТ. Имейте это ввиду.

Назначение

Устройство УЗМ-3-63 — это реле контроля напряжения, снабженное мощным силовым трехфазным реле, которое коммутирует трехфазную нагрузку. Также реле снабжено функцией, следящей за частотой сети. Помимо этого предусмотрена функция подавления импульсных помех полупроводниковой варисторной защитой. Помехи в свою очередь происходят во время коммутации мощных устройств и переходных процессов в электродвигателях и трансформаторах. Они оказывают разрушительное воздействие на микроэлектронику и прочее оборудование. Для произведения переключения УМЗ-3-63 не требуется внешние вспомогательные устройства коммутации (пускатели или контакторы), поскольку имеется мощное встроенное силовое реле на 63 ампера.

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

N — приходящий нулевой рабочий проводник;
L1 — приходящий проводник фазы A;
L2 — приходящий проводник фазы B;
L3 — приходящий проводник фазы C.

На нижние контакты подключается выход:

N — отходящий нулевой рабочий проводник;
U — отходящий проводник фазы A;
V — отходящий проводник фазы B;
W — отходящий проводник фазы C.

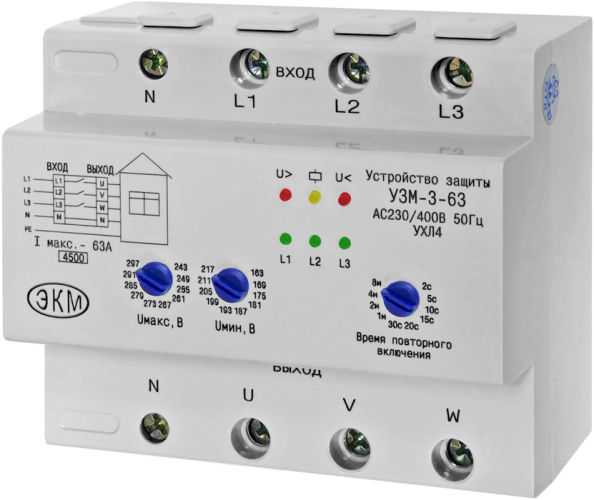

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.

При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?
