Как сделать USB удлинитель своими руками?

Как сделать длинный USB удлинитель из сетевого кабеля?

При постройке мультимедийного центра на основе LCD телевизора, мне понадобился USB удлинитель длиной около 5-ти метров. В соседнем компьютерном магазине такой кабель стоил около 8$ и я решил изготовить его самостоятельно, там более, что разных проводов у меня скопилось хоть пруд пруди.

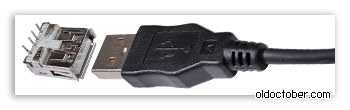

В моём распоряжении были следующие коннекторы: USB гнездо, предназначенное для установки в печатную плату и 80 сантиметровый кусок кабеля с USB вилкой на конце.

Вначале, я попытался изготовить гибкий удлинитель из 4-метрового аудио-видео кабеля, но попытка не увенчалась успехом. Когда я вставил флэшку в этот кабель, ОС «сказала», что устройство работает неправильно.

Так что, было решено использовать витую пару, тем более что у меня имелось несколько кусков сетевого Ethernet-овского кабеля, оставшегося со времён раздачи Интернета через локальную сеть.

Сетевые кабеля оказались самого низкого качества, так как никаких экранов не имели. Во всех кусках кабеля имелось по четыре витые пары в пластиковой изоляции.

Судя по цвету и жёсткости самих жил, изготовлены они были из какого-то медного сплава, похожего на латунь.

Для передачи сигнала и питания в формате USB2.0, на расстояние до 5-ти мтеров, вполне достаточно всего двух витых пар. Оставшиеся витые пары можно не использовать.

Однако если сопротивление жил кабеля велико, а подключенное к концу кабеля устройство потребляет значительный ток, то можно пустить питание сразу по двум или даже трём витым парам.
Давайте рассмотрим этот момент подробнее.
Например, если потребляемый USB устройством ток составляет 400мА, а сопротивление одной пары 2 Ома (в оба конца), то сопротивление USB устройства будет равно:
5 / 0,4 = 12,5(Ом)
При этом падение напряжения на кабеле составит:
5 * 2/ (12,5 + 2) ≈ 0,69(Вольт)
Что, конечно, многовато.
Но, если использовать сразу три пары:
2 / 3 ≈ 0,67(Вольт)
5 * 0,67/ (12,5 + 0,67) ≈ 0,25(Вольт)
То падение напряжения на кабеле снизится и уже не будет столь критичным.

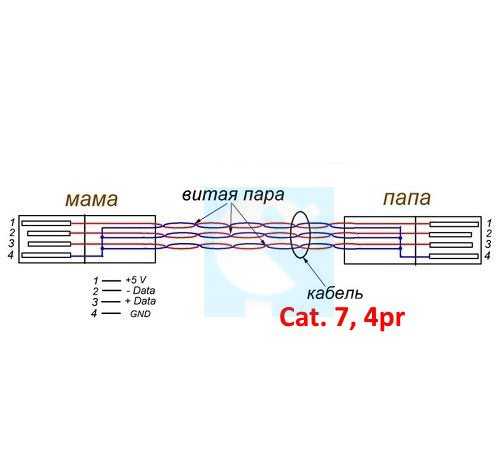

На картинке показана цоколёвка гнезда и вилки USB 2.0.

Для передачи данных (+Data и –Data) можно использовать любую из четырёх имеющихся витых пар.

Для подключения питания можно использовать любую из трёх оставшихся витых пар или все три пары, включённые параллельно.
Сборка моего кабеля несколько осложнилась в связи с тем, что в моём распоряжении оказалось не кабельное USB гнездо, а гнездо для печатных плат.

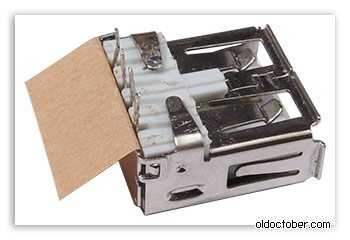

Пришлось сначала изолировать контакты от задней стенки корпуса.
А потом и от нижней стенки корпуса (на фото показано сверху).
Для не очень жёсткого кабеля, например, состоящего из всего двух витых пар, можно применить вот такой метод крепления гнезда к кабелю.

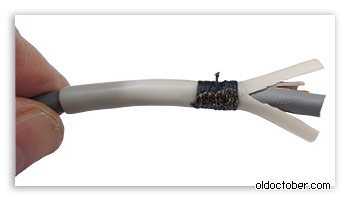

Сначала с помощью швейных ниток крепим к кабелю отрезок полихлорвиниловой трубки (кембрика). Конец нити можно закрепить расплавленной канифолью. На кембрике и изоляции кабеля делаем по два продольных разреза.

Должно получиться примерно так. Образовавшиеся «лепестки» должны быть расположены в виде креста.

Затем можно припаять концы витых пар к соответствующим выводам.

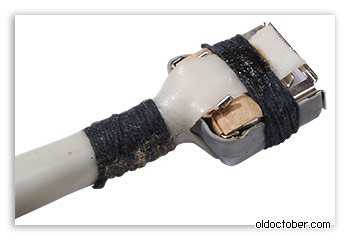

Крепим «лепестки» к корпусу гнезда швейными нитками. Конец нитки закрепляем канифолью.

Но, у меня был только очень жёсткий кабель, поэтому и крепление пришлось изготовить более серьёзное.

Сначала я намотал на край кабеля медный провод диаметром 1,3мм. Потом припаял концы этого провода к боковым стенкам гнезда USB.

Для придания дополнительной жёсткости конструкции, покрыл место соединения кабеля с гнездом USB низкотемпературным термоклеем.

Для придания более благообразной формы и улучшения внешнего вида разъёма, покрыл его термоусадочной трубкой. В

Внимание! Во время усадки трубки, термоклей может просочиться через щели во внутреннюю часть гнезда. Чтобы это предотвратить, можно вставить прокладку между трубкой и корпусом гнезда или вилку в гнездо

Тогда не придётся выковыривать термоклей из гнезда.

Чтобы снизить нагрузку на USB гнездо ноутбука, пришлось удлинить жёсткий сетевой кабель отрезком гибкого кабеля-хвостика с USB вилкой на конце. Как видно из фотографии, концы кабеля были обрезаны до разной длины, чтобы исключить замыкание проводов между собой.

Для снижения нагрузки на места паек, трубку сетевого кабеля надел на изоляцию хвостика.
Окончательное соединение двух кабелей произвёл с помощью термоусадочной трубки.
А это уже 5-метровый удлинитель USB в готовом виде.

Короткий видеоролик для тех, кто не хочет читать. Ролик в HD качестве.

Как припаять штекеры к экранированному аудио кабелю?
Бюджетные колонки и усилитель для компьютера
Выбор бюджетного телевизора для мультимедийного центра

13 Октябрь, 2013 (20:39) в Мой компьютер, Сделай сам

USB удлинитель своими руками

Приходится очень часто мотаться по командировкам, интернет стараюсь взять с собой. Конечно хорошо когда в гостинице есть wi-fi или нормальный 3g сигнал для USB модема, а в помещение он есть не всегда, тогда и придет на помощь 5-6 метровый USB удлинитель из витой пары.

USB удлинитель — этапы сборки своими руками

Подготовительный этап: Посмотрев в куче домашнего хлама, обнаружил сгоревшую материнскую плату из которой аккуратно демонтировал USB гнездо паяльным феном и отрезок кабеля с USB вилкой на конце, оставшийся от предыдущих экспериментов.

Неудачный опыт сборки удлинителя: Вначале, я попытался соединить USB разъемы пяти метровым отрезком аудио-видео кабеля, но когда я вставил модем, окно «сказало», что устройство работает неправильно. Самое интересное, что принтер при этом работал вполне нормально.

Попытка номер 2.

Как выбрать USB-удлинитель?

Раздел: Техника и электроника

И так, имеем задачу – купить USB – удлинитель. Скажем сразу, правильно выбрать такой, казалось бы, сложный предмет очень легко. Главное лишь знать нюансы этого выбора. Хотите решить поставленную задачу на «пять»? Читайте на TutKnow.ru статью до конца!

Для начала определим, для чего всё-таки необходим USB – удлинитель?

Во-первых, сразу скажем, что этот удлинитель – не просто шнур, а целое устройство, способное переносить порт на различные расстояния, например, между компьютером и внешним HDD.

Знакома ли Вам ситуация, когда нужно подключить флешку к USB – порту в задней части ПК? Сталкивались ли Вы с коротким шнуром web – камеры? В первом случае Вам приходилось бы лазить под стол и при подключении и при отключении флешки. Думаю, такие ситуации возникали часто.

Делаем USB удлинитель для 3G/4G модема

Если Вы используете модем для выхода в Сеть, то наличие USB-удлинителя позволит Вам усилить сигнал, поместив модем, например, у карниза. Во всех таких случаях USB –удлинитель – решение проблем.

Думаю с тем, что USB – удлинитель действительно необходимая вещь Вы убедились. Тогда остаётся лишь определить критерии его выбора. Единственный важный критерий выбора USB – удлинителя – его длина.

В прочем, только она и указана на упаковке. Приобретая такое устройство, заранее определите необходимую длину удлинителя. Определили? Выбирайте модель устройства именно с такой длиной или близкой, но не больше.

Выбор «с перспективой на будущее» будет подразумевать выбрасывание уже купленного удлинителя и покупку нового. Почему так? Существуют такие понятия, как затухание. Чем провод длиннее, тем затухания выше, а скорость передачи данных ниже.

Проще говоря, по скорости передачи данных метровый удлинитель будет превосходить шести и тем более восьмиметровый.

Существует ещё активный USB-удлинитель, его преимущество по сравнению с обычным то, что он имеет встроенный USB приемо-передатчик, благодаря которому он не даёт снизить сигнал передачи данных. Такой кабель будет стоить существенно дороже чем обычный.

Вот и всё! Пусть сказано очень мало, но зато точно по делу. От Вас лишь остаётся лишь узнать какой длины этот удлинитель нужен и сходить в специализированный магазин и купить USB-удлинитель. Удачного Вам выбора!

редакция TutKnow.ru | из открытых источников

Советы, что помогут Вам выбрать USB-удлинитель. Для чего он нужен

Что это такое за активный USB-удлинитель и чем он отличается от обычного и на что стоит обратить внимание при покупке

Другие интересные статьи:

Электроника своими руками

Если вам понадобится USB удлинитель для различных целей, то не совсем обязательно покупать таковой, тем более, если у вас уже имеются USB гнездо от чего-либо и какая-нибудь старая USB вилка. Говоря на народном языке — «папа» и «мама».

Ну а соединительный кабель вообще не проблема: стоит он недорого, да и возможно, опять же, у вас имеются его остатки. В конце концов, можно сплести из тонких гибких жил и вдеть в такую же гибкую трубку.

Последний вариант кабеля может быть даже качественней, чем покупной.

Осмелюсь даже заявить, что подобный USB девайс удлинитель, сделанный своими руками, намного приятней для пользования, а процесс изготовления приносит немалое удовлетворение, согласитесь.

Делаем USB удлинитель для 3G/4G модема

Думаю с тем, что USB – удлинитель действительно необходимая вещь Вы убедились. Тогда остаётся лишь определить критерии его выбора

. Единственный важный критерий выбора USB – удлинителя – егодлина . В прочем, только она и указана на упаковке. Приобретая такое устройство, заранее определите необходимую длину удлинителя. Определили? Выбирайте модель устройства именно с такой длиной или близкой, но не больше. Выбор «с перспективой на будущее» будет подразумевать выбрасывание уже купленного удлинителя и покупку нового. Почему так? Существуют такие понятия, как затухание. Чем провод длиннее, тем затухания выше, а скорость передачи данных ниже. Проще говоря, по скорости передачи данных метровый удлинитель будет превосходить шести и тем более восьмиметровый.

Существует ещё активный USB-удлинитель

, его преимущество по сравнению с обычным то, что он имеет встроенный USB приемо-передатчик, благодаря которому он не даёт снизить сигнал передачи данных. Такой кабель будет стоить существенно дороже чем обычный.

Советы, что помогут Вам выбрать USB-удлинитель. Для чего он нужен

Другие интересные статьи:

Комментарии и отзывы (1):

Почему не работает удлинитель USB – причины:

1) Провода USB удлинителя не являются витой парой.

Никаких экранированных микрофонных и т.п. проводов для USB удлинителя применять не стоит! Только витая пара! Лучший кабель для USB удлинителя – стандартный кабель «компьютерная витая пара UTP» из одножильных медных проводов (но не из мягких многожильных проводов для пачкорда). Линии D+ и D- ОБЯЗАТЕЛЬНО должны быть витой парой проводов. Именно свитой парой проводов.

Так же возможно, что и сам кабель витая пара Вам попадется некачественный, с большим затуханием сигнала. В этом случае, если все нижеприведенные варианты не помогут – нужно взять UTP кабель другой марки, производителя и т.п.

2) Для сигналов D+ и D- USB удлинителя задействована не та витая пара проводов.

Кабель «компьютерная витая пара UTP», под своей оболочкой, имеет четыре свитые пары проводов с разным шагом свивки. Это сделано для уменьшения паразитных влияний пар друг на друга в кабеле. Однако, шаг свивки пары так же влияет и на параметры прохождения высокочастотного сигнала по ней. По этому, для линии D+ и D- желательно перепробовать все четыре пары и определить, на какой из них USB устройства работают наиболее стабильно. Мне при изготовлении USB удлинителей, чаще всего везло с синей или зеленой витой парой. Линия D+ и D- на этих витых парах кабеля работала почти всегда отлично. Вероятно, эти проводники пары имеют «нужный» шаг свивки. А вот оранжевая пара проводов чаще всего почему-то отказывала на длинных USB удлинителях (15-20 метров).

3) Большое падение питающего напряжения на удлинителе USB.

Для цепей питания необходимо запараллелить провода USB удлинителя! Питание на USB устройство через USB удлинитель нужно подавать по запараллелиным оставшимся трем витым парам – для увеличения сечения проводов и уменьшения их сопротивления. Если падение питающего напряжения 5 вольт на удлинителе будет существенным, то, USB устройство не сможет нормально работать. Оно не определится компьютером. Это прописная истина Закона Ома!

4) USB удлинитель подключен не к основным USB гнездам ПК.

USB удлинитель нужно подключать в USB гнезда, расположенные сзади корпуса ПК! Есть разница, куда подключать USB удлинитель! Дополнительные USB разъемы ПК, расположенные на корпусе, чаще всего соединены с материнской платой обычными проводами, а не витой парой. По этому, естественно, симметричный сигнал D+ и D- сильно искажается на таких проводах, вносятся помехи. А вот USB гнезда, расположенные сзади ПК, (смонтированные непосредственно на материнской плате) не внесут искажения в линию D+ и D-.

Как сделать USB удлинитель своими руками

В работе с компьютерной техникой довольно часто требуются какие-либо нестандартные дополнительные приспособления.

Например, при устройстве локальной сети может понадобиться кабель различной длины, оборудованный разъемами USB. Однако стандартные изделия заводского изготовления не всегда отвечают предъявляемым требованиям.

В подобных случаях приходится изготавливать USB удлинитель своими руками.

Принцип работы и область применения USB удлинителей

Такие кабели считаются пассивными удлинителями, и во многих случаях такого расстояния оказывается недостаточно для обеспечения нормальной работы в доме или офисе.

Не всегда имеется возможность расположения принтера, сканера и других периферийных устройств неподалеку от компьютера.

Данную проблему успешно решает активный USB удлинитель, коренным образом отличающийся от обычного кабеля.

Его полезные качества проявляются за счет активных усилителей, встроенных на каждом конце и получающих питание с разъемов USB в пределах 5 вольт.

За счет этого полезный сигнал усиливается многократно, что дает возможность подключения устройств, удаленных от компьютера на расстояние 50 метров и более.

В процессе передачи сигнала наступает его неизбежное ослабление. В связи с этим для больших расстояний (свыше 5 метров) используется подключение лишь по протоколу USB 1.1.

На расстоянии до 30 метров необходимо применение более скоростного протокола USB 2.0. Большое значение имеет кабель, соединяющий устройства между собой.

Процесс изготовления удлинителя

Следует сразу же отметить, что самостоятельное изготовление USB удлинителя требует специальных знаний электроники и радиотехники, практических навыков работы с паяльником и другим электроинструментом. В противном случае рекомендуется приобрести готовое изделие нужной длины, хотя оно и будет дороже самодельного. Тем не менее, многие все-таки пытаются сделать USB удлинитель самостоятельно.

Прежде всего нужно запастись стандартным USB кабелем небольшой длины. По возможности, в нем должен быть ферритовый сердечник, способный гасить высокочастотные помехи и указывающий на высокое качество кабеля.

Такой отрезок можно попросить или недорого купить у людей, занимающихся кабельными линиями. У них же можно попросить и необходимое количество компьютерного кабеля UTP, желательно одной из высоких категорий, например, 5е, 6 или 6е.

От этого будет зависеть скорость работы аппаратуры на противоположном конце.

Из инструмента понадобятся кусачки или ножницы для разрезания кабеля. Зачистка проводов выполняется специальным инструментом, но при его отсутствии можно обойтись простым ножом.

Для соединений будут нужны паяльник, припой и канифоль, поскольку скрутки проводов не допускаются из-за их высокого сопротивления. Места соединений изолируются термоусадочными трубками.

Вместо них можно использовать изоленту.

Работы начинаются с разрезания кабелей на отрезки необходимой длины и зачистки концов. Изоляция со всех проводников снимается примерно на 3-5 мм. USB кабель содержит 4 проводника, UTP кабель – 8. В состав одной пары UTP кабеля, входит два проводка – цветной и пестрый.

Вместо пестрого может быть белый провод. Каждая такая пара припаивается к отдельному проводку USB кабеля с соблюдением соответствующих цветов. По такой же схеме изготавливается USB удлинитель с дополнительным питанием своими руками, известный как активный удлинитель.

По завершении пайки нужно проверить, чтобы не осталось разорванных мест. После этого термоусадочные трубки сдвигаются к местам пайки и нагреваются строительным феном до их полного прилегания к соединенным проводникам.

После того как все термоусадки на проводниках остынут, они собираются все вместе в единый пучок, поверх которого таким же образом устанавливается общая термоусадочная трубка. Перед первым подключением аппаратуры, желательно проверить контакты с помощью тестера.

Если проверка показала норму, то самодельный удлинитель можно использовать для работы.

Как закрепить гнездо USB на жёстком сетевом кабеле

Сборка моего кабеля несколько осложнилась в связи с тем, что в моём распоряжении оказалось не кабельное USB гнездо, а гнездо для печатных плат.

Пришлось сначала изолировать контакты от задней стенки корпуса.

А потом и от нижней стенки корпуса (на фото показано сверху).

Для не очень жёсткого кабеля, например, состоящего из всего двух витых пар, можно применить вот такой метод крепления гнезда к кабелю.

Должно получиться примерно так. Образовавшиеся «лепестки» должны быть расположены в виде креста.

Затем можно припаять концы витых пар к соответствующим выводам.

Крепим «лепестки» к корпусу гнезда швейными нитками. Конец нитки закрепляем канифолью.

Теперь можно облагородить гнездо, надев термоусадочную трубку или покрыв полиэтиленом (из пистолета).

Но, у меня был только очень жёсткий кабель, поэтому и крепление пришлось изготовить более серьёзное.

Тогда не придётся выковыривать термоклей из гнезда.

В наличии имелся старый метровый удлинитель и 9-ти метровый огрызок витой пары. Из всего этого решил попробовать спаять usb удлинитель. Чтобы в любой момент можно было подключить к компьютеру какое нибудь устройство, флешку, фотоаппарат или иную приблуду. А заодно узнать будет ли работать эта самодельная конструкция.

Витая пара без экрана.

Жалко было потрошить такие красивые штекера, но уж очень не понравилась толщина его жилок.

Как сделать USB удлинитель для модема

1. В качестве основы удлинителя взят USB фонарик. Наконечник со светодиодом легко снимается и удаляеется.

2. С помощью канцелярского ножа разрезается штекер USB разъема и получаем доступ к контактам разъема. Паяльником удаляем провода от разъема. Вытягиваем провода из трубки удлинителя, вытягиваем проволоку жесткости.

3. Укорачиваем трубку своими руками до 13 — 15 см. Готовим 4 тонких проводника длиной 20-25 см. Укорачиваем проволоку жесткости до 17-20 см. Готовим 4 тонких проводника длиной 20-25 см. Вставляем в трубку четыре проводника.

4. Формируем загиб на конце проволоки для надежной поддержки модема. Вставляем в трубку проволоку жесткости. Если проводники затягиваются с трудом, то удлинитель долго не проживет и со временем возможен обрыв проводников при изгибе удлинителя. В таком случае лучше подобрать трубку большего диаметра, чтобы проволока жесткости и проводники помещались свободно.

5. Припаиваем проводники к разъему. Для соединения экранов используем проволоку жесткости, прикручивая к концам кусочки медной проволоки.

6. Приемное гнездо для модема сделано из переходника для мыши PS/2 — USB. Корпус с одной стороны разрезается ножом, извлекаются залитые термоклеем разъемы и освобождается USB гнездо путем прогрева. Припаиваем проводники к разъему

Важно , особенно подачи питания. Можно упростить задачу, припаивая проводники к соединенным вместе разъемам

Переходник PS/2 — USB

Разъемы совмещены

7. После припаивания проводников можно проверить работоспособность удлинителя на флешке. Если компьютер видит флешку, собираем удлинитель. Штекер к компьютеру собираем на клею или просто стягиваем изолентой, при сборке аккуратно выкладываем проводники и проволоку жесткости, взаимных замыканий не должно быть!

8. Гнездо для подключения модема заливаем в корпусе термоклеем.

Подготовительный этап:
Посмотрев в куче домашнего хлама, обнаружил сгоревшую материнскую плату из которой аккуратно демонтировал USB гнездо паяльным феном и отрезок кабеля с USB вилкой на конце, оставшийся от предыдущих экспериментов.

Неудачный опыт сборки удлинителя
: Вначале, я попытался соединить USB разъемы пяти метровым отрезком аудио-видео кабеля, но когда я вставил модем, окно «сказало», что устройство работает неправильно. Самое интересное, что принтер при этом работал вполне нормально.

Попытка номер 2
.

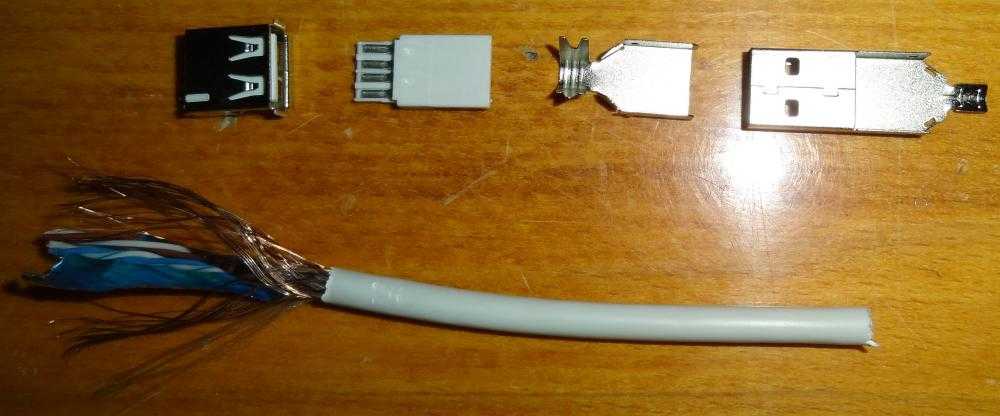

Описание процесса изготовления

Вначале займёмся штекером. С обеих сторон острым ножом делаем прорезы в резиновой заливке. Прорезать резину следует до металла. Прогреваем резиновую оболочку феном для пайки до её размягчения и извлекаем из неё штекер. Разрезы делаем как можно аккуратней, так как после припаивания проводов «витой пары» к контактам штекера, оболочку можно будет снова посадить на клей. Далее разжимаем лепестки металлического замка, удерживающего кабель, и счищаем слой компаунда, покрывающего контактные дорожки

Здесь нужно проявить осторожность, лично я немного повредил одну из площадок для пайки. Приступаем к разделке кабеля

Сняв изоляцию, зачищаем кончики проводов с одной стороны кабеля. При пайке кабеля нужно быть особенно внимательным, чтобы не перепутать порядок проводов, иначе удлинитель просто не будет работать. Итак, поворачиваем штекер лицевой стороной к себе так, чтобы пластиковая основа, на которой закреплены контакты, оказалась вверху. Мы видим четыре токоведущие дорожки, служащие для соединения с контактами гнезда. Отсчёт начинаем слева направо:

первый контакт — питание +5В, к нему припаиваем 3 провода — синий, оранжевый и бело-оранжевый;
второй контакт — это –Data, сюда припаиваем бело-зелёный провод;
третий — +Data, припаиваем зелёный;
четвёртый — питание -5В, припаиваем коричневый, бело-коричневый и бело-синий.

Скручиваем строенные провода цепей питания, облуживаем все 4 получившихся кончика и припаиваем их к штекеру. Место паяного соединения заливаем термоклеем или герметиком и зажимаем кабель металлическим замком. Приступаем к зачистке второго конца «витой пары». Внимательно изучаем распиновку USB гнезда:

первый — провода синего, оранжевого и бело-оранжевого цветов;
второй — провод бело-зелёного цвета;
третий — зелёный провод;
четвёртый — провода коричневого, бело-коричневого и бело-синего цветов.

Дополнительно к цепям питания (+5В, -5В) необходимо припаять конденсатор, ёмкостью не менее 1500 микрофарад, чтобы избежать просадки напряжения питания. Подключение производим в соответствии с полярностью конденсатора — «+» на 1-й контакт, «-» на 4-й. Осталось залить пайку гнезда термоклеем или герметиком. Можно приступать к испытаниям. Если при выполнении соединений вы не допустили ошибки, удлинитель должен работать. Данный удлинитель был изготовлен подключения внешней антенны с адаптером. Антенна находится на расстоянии нескольких метров, адаптер светится зеленым огоньком.

Как подключить к Интернету Smart TV без встроенного сетевого адаптера

Бывают ситуации, когда установка проводного подключения телевизора к Интернету невозможна, например, если на маршрутизаторе нет свободных портов или кабель не вписывается в дизайн интерьера. А беспроводной сетевой картой аппарат не оборудован. Исправить ситуацию поможет съемный Wi-Fi адаптер, который вставляется в USB-порт.

К сожалению, такие съемные адаптеры не универсальны. Их выпускают сами производители TV и только для аппаратов своей марки, причем каждый девайс поддерживает строго ограниченный круг моделей телевизоров. С какими именно аппаратами совместим конкретный адаптер, должно быть указано в технических характеристиках последнего.

Внешне съемный адаптер Wi-Fi напоминает крупную флешку или USB-модем, но есть модели другого типа — в виде небольшой коробочки с кабелем и антенной (либо без нее). Первые выглядят более эстетично, зато вторые лучше ловят беспроводной сигнал, так как благодаря кабелю их можно перемещать с места на место и тем самым найти зону наилучшего приема.

Как и другие устройства Вай фай, съемные адаптеры для ТВ принадлежат к разным поколениям стандарта IEEE 802.11 и работают в разных частотных диапазонах.

К современным относятся стандарты IEEE 802.11n и IEEE 802.11ac. Только они поддерживают скорость передачи данных, достаточную для просмотра видеоконтента высокого разрешения, и работают сразу в двух диапазонах частот — 2.4 ГГц и 5 ГГц. Это значит, что они совместимы с любыми Wi-Fi-маршрутизаторами, так как основная масса последних вещает либо в том, либо в другом диапазоне (реже в обоих). А для совместной работы устройств необходима настройка на одну общую частоту.

Кроме того, съемные Wi-Fi-адаптеры для TV различаются следующими параметрами:

Радиусом приема сигнала

Важно, чтобы эта величина не была меньше расстояния до точки доступа.Мощностью передатчика. Составляет 30-50-70-100 мВт. Чем ниже мощность устройства, тем выше она должна быть у точки доступа, особенно если последняя расположена на значительном удалении от телевизора.Поддержкой технологий шифрования в сетях Wi-Fi

Для совместимости с современными устройствами адаптер должен поддерживать стандарты WPA и WPA 2, со старыми (поколения 90-х и начала 2000-х годов) — WEP

Чем ниже мощность устройства, тем выше она должна быть у точки доступа, особенно если последняя расположена на значительном удалении от телевизора.Поддержкой технологий шифрования в сетях Wi-Fi. Для совместимости с современными устройствами адаптер должен поддерживать стандарты WPA и WPA 2, со старыми (поколения 90-х и начала 2000-х годов) — WEP.

Принцип работы и область применения USB удлинителей

Usb удлинитель своими руками из витой пары

Удлинитель активный USB 2.0 AM/AF с усилителем и разъёмом для доп.питания, черно-прозрачный

Удлинитель USB через витую пару — интересное, но бесполезное устройство

Выводы

Как сделать USB удлинитель своими руками?

USB удлинитель своими руками

Как выбрать USB-удлинитель?

Для начала определим, для чего всё-таки необходим USB – удлинитель?

Делаем USB удлинитель для 3G/4G модема

Электроника своими руками

Делаем USB удлинитель для 3G/4G модема

Почему не работает удлинитель USB – причины:

1) Провода USB удлинителя не являются витой парой.

2) Для сигналов D+ и D- USB удлинителя задействована не та витая пара проводов.

3) Большое падение питающего напряжения на удлинителе USB.

4) USB удлинитель подключен не к основным USB гнездам ПК.

Как сделать USB удлинитель своими руками

Принцип работы и область применения USB удлинителей

Процесс изготовления удлинителя

Как закрепить гнездо USB на жёстком сетевом кабеле

Как сделать USB удлинитель для модема

Описание процесса изготовления

Как подключить к Интернету Smart TV без встроенного сетевого адаптера

Похожие записи:

Похожие записи:
