Как собрать распределительный щит для электропроводки в квартире и частном доме

Распределение электроэнергии по группам

Вопрос о целесообразности распределения электричества в квартире или доме не должен даже вставать

Существует несколько основных принципов распределения, которые важно соблюдать при сборке щитка:

• Мощные потребители электроэнергии выделяют в отдельные группы – посудомоечные и стиральные машины, духовой шкаф, кондиционер, водонагреватели и другие приборы с мощностью от 2 кВт. На всех линиях должны быть автоматические выключатели с учетом номинала. В линиях не должны быть ответвления – они должны идти напрямую к потребителю от щитка.
• Мощные бытовые приборы должны быть подключены с помощью кабеля ВВГ сечением 2,5 кв.мм, NYM 3*2,5 кв.мм. В электрощите линию необходимо защитить автоматом или АВ на 16 А.
• Для духового шкафа потребуется кабель с сечением 4 кв.мм, а автомат в щитке – 20 А. Проточный водонагреватель и варочная поверхность иногда требуют кабель 6 кв.мм и автомат 32 А.
• В каждое помещение должна идти отдельная розеточная линия из трехжильного кабеля 2,5 кв.мм NYM или ВВГнг. Она может быть разветвлена на требуемое количество розеток. При внештатной ситуации не потребуется обесточивать все комнаты.
• Для освещения в каждую комнату также потребуется отдельная линия из кабеля 1,5 кв.мм. Для защиты используют автомат 10 А.

На первый взгляд кажется жесткость требований избыточной. Но в действительности это единственный способ обезопасить жилье и сделать проживание в нем комфортным.

Рассмотрим грубые ошибки на примере. В комнате уже проведена линия освещения. В щитке на выходе кабель ВВГнг 3*1,5 кв.мм с автоматом 10А. Но далее электрик, ссылаясь на уменьшение нагрузки в группе небольших светильников, рекомендует перейти на более тонкий кабель. В потолок уже пошел кабель 2*0,75 кв.мм. Неожиданно сосед сверху затопил квартиру. Токи в проводке повысятся до 10А. Для ПВС 2*0,75 это граничное значение, а вот для провода 1,5 кв.мм будет нормальным. Провод начинает нагреваться, а изоляция плавиться. Автомат на 10А не определяет наличие проблемы. Возникает основная причина возгорания по вине электропроводки. Необходимо запомнить сечение на линии не должно уменьшаться! Использовать провод в ПВС при подключении светильника допустимо, но только такого же сечения.

Меры безопасности

Разводку электрощитка нужно выполнять, только отключив его от электросети. Монтаж производится, согласно составленной схеме, отклонение от нее, с большой долей вероятности, вызовет короткое замыкание.

Обязательно необходимо соблюдать полярность проводов, маркировка кабеля существенно упрощает эту задачу:

• провод черного цвета соответствует фазе;
• голубого – нулю;
• желто-зеленого – заземлению.

Без УЗО невозможно обеспечить защиту необходимого уровня, поэтому их устанавливать обязательно.

Придерживаясь перечисленных выше мер безопасности и зная, как подключить автомат в щитке, вы сможете выполнить любую модернизацию электропроводки в доме.

Ввод кабелей в щиток

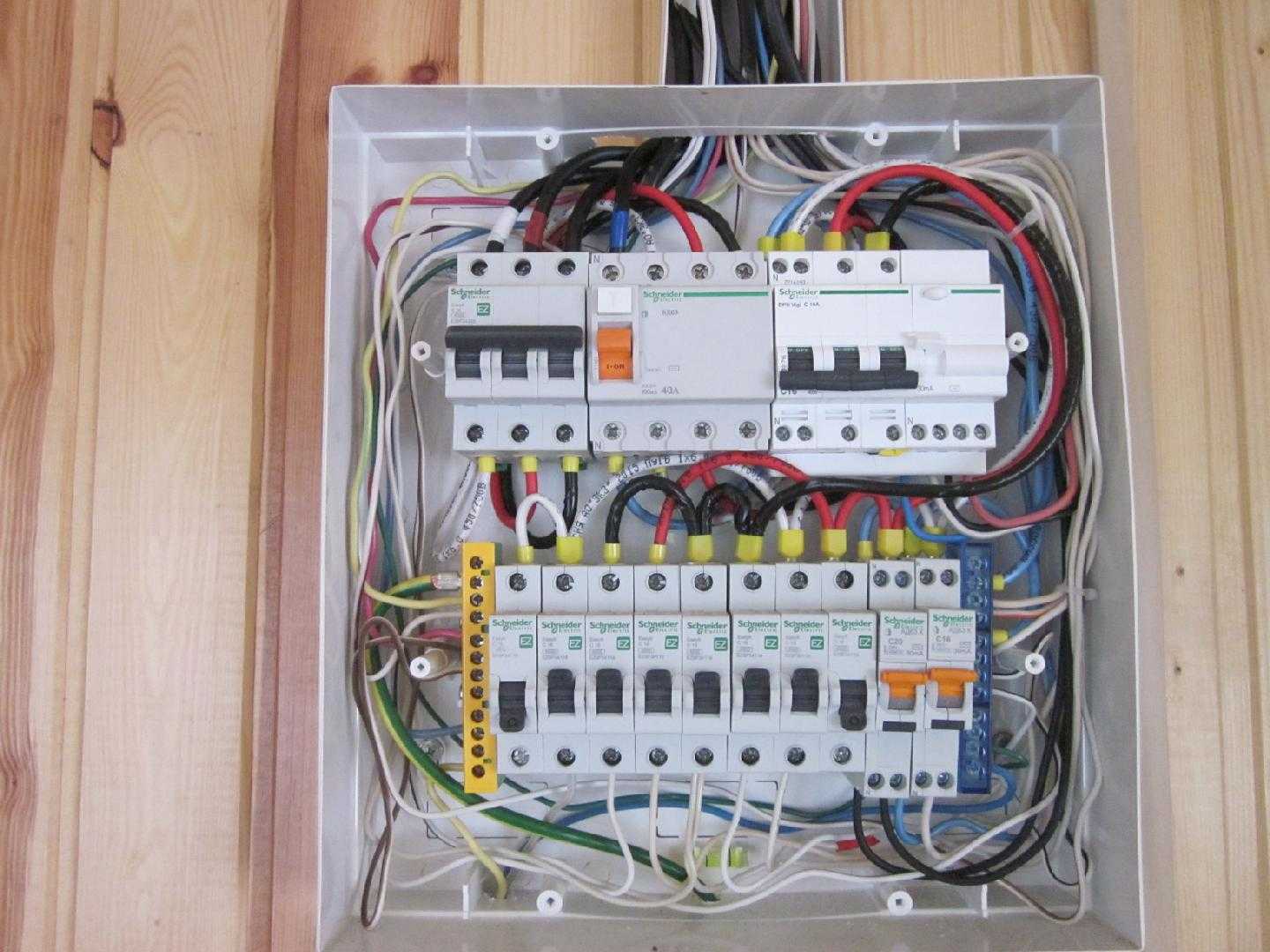

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

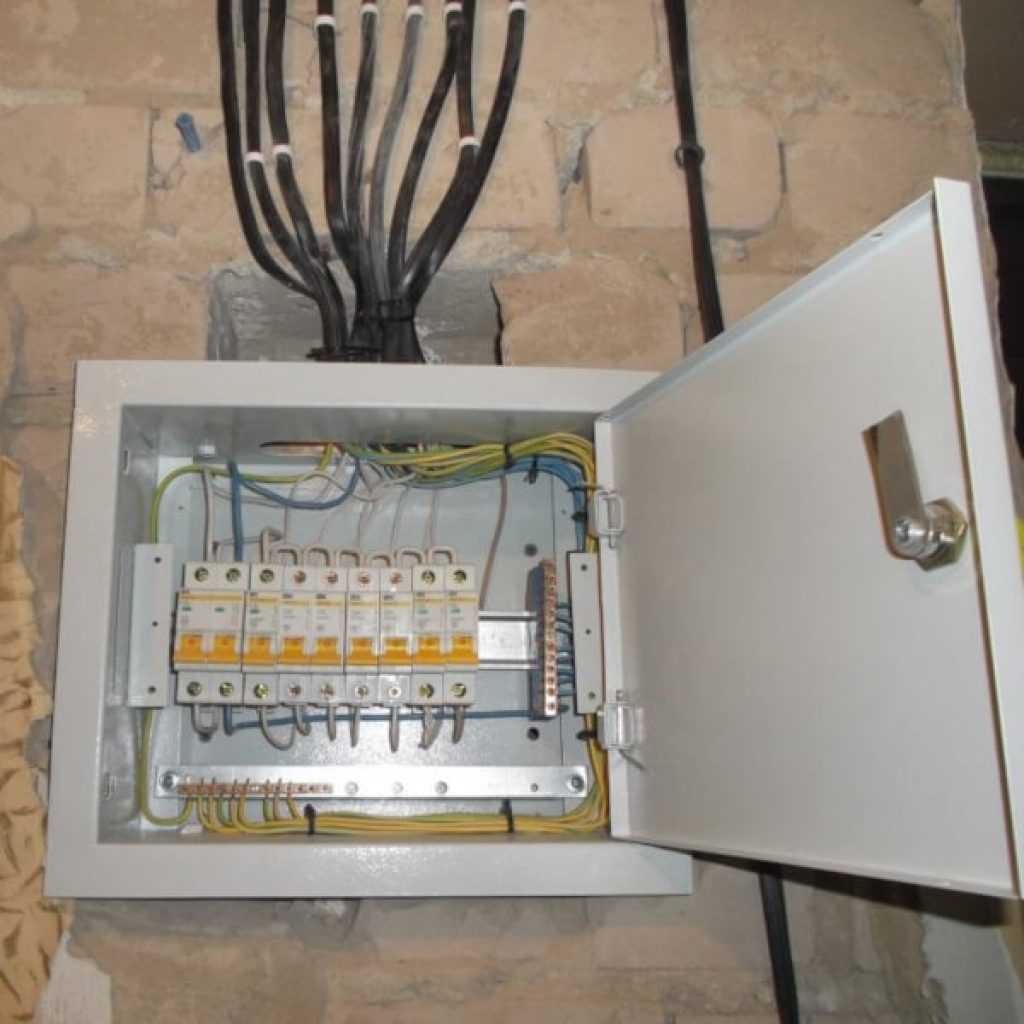

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Выбор модульного оборудования

До похода в магазин схема уже должна быть составлена и согласована. На ней указывают номиналы модульного оборудования. Однако существуют некоторые секреты, которые активно используют опытные электрики:

• Модульное оборудование покупают мировых брендов ABB, Merlin gerin, Hager, Schneider Electric, Legrand. Но это не означает, что другие производители плохие. Тут перечислены лучшие.
• Модульные составляющие лучше подбирать от одного производителя из одной серии. Могут возникать проблемы: одни рассчитывают на ширину модуля 17 мм, вторые – на 17,5 мм, а третьи – 18 мм. Это не так видно на 2-3 модулях, но в целом ряде из 12 модулей возникает проблема со стыковочными гребенками.
• Для сборки необходим монтажный провод ПВ3 (ПВ1) с сечением вводного кабеля или более. На практике достаточно 2-3 метров сечением 4-6 кв.мм. Обязательно разделить нулевой и фазный проводник по цвету.
• Устройства лучше соединять специальными гребенками с разным количеством полюсов. К ним дополнительно приобретаются торцевые заглушки.
• Для каждого группового УЗО требуется нулевая шинка.
• Заменить нулевые шинки можно кросс-модулями, которые уже смонтированы в корпусе и имеют индивидуальную изоляцию. Один кросс-модуль заменяет несколько шин, что позволяет экономить место и повысить безопасность.
• Ограничитель не позволит разъезжаться установленным модулям в стороны по DIN-рейке. Он требуется, если ряд будет заполнен не полностью.
• Неиспользованные места лучше закрыть специальными заглушками. Внутренности щита должны быть закрыты.
• Фиксация проводов и пространственная организация производится при помощи стяжки хомутами.

После подготовки можно начинать монтаж и сборку.

Монтаж электропроводки

При соблюдении правил монтажа электропроводки обеспечивается безопасность пользования приборами в квартире, доме, здании любого назначения:

• обеспечить изолирование всех элементов с напряжением от случайного доступа;
• расположить в доступных для обслуживания местах выключатели, распредкоробки, розетки и другую арматуру;
• исключить размещение в металлорукавах или трубках электрокабелей с металлической оплеткой;
• установить электророзетки в помещениях площадью более 6 кв.м;
• установить специальные влагозащищенные розетки в помещениях с повышенной влажностью;
• соблюдать правило расположения вертикальных и горизонтальных линий при прокладке скрытой проводки;
• соблюдать высоту установки розеток от пола 30 см и минимальное расстояние до металлических предметов 50 см;
• обязательно использовать при монтаже распредкоробки, обеспечивая расстояние между проводами не более 3 мм.

При устройстве электрической проводки необходимо строго соблюдать правила монтажа. Это относится к любому типу строений, от временных построек до промышленных зданий. Только соответствие монтажа существующим нормам и правилам может гарантировать безопасность для использующих электричество людей.

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

• Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
• Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

• Ноль N – синий
• Фаза L – красный
• Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

• Подключить электросчетчик в соответствии с приложенной к нему схемой.
• Подать напряжение на щиток
• При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
• Маркировать каждый автомат в соответствии с коммутационной схемой
• В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками

Watch this video on YouTube

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

1. Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
2. В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
3. Края проводов зачищаются при помощи ножа или специального элемента.
4. Прикручивается DIN-планка (она крепится на саморезы).
5. Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке — дополнительно укреплять их не нужно.
6. Монтируется шина заземления и нулевая шина.
7. Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
8. Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы — ничего не должно болтаться или гулять.
9. Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
10. Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
11. Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
12. Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

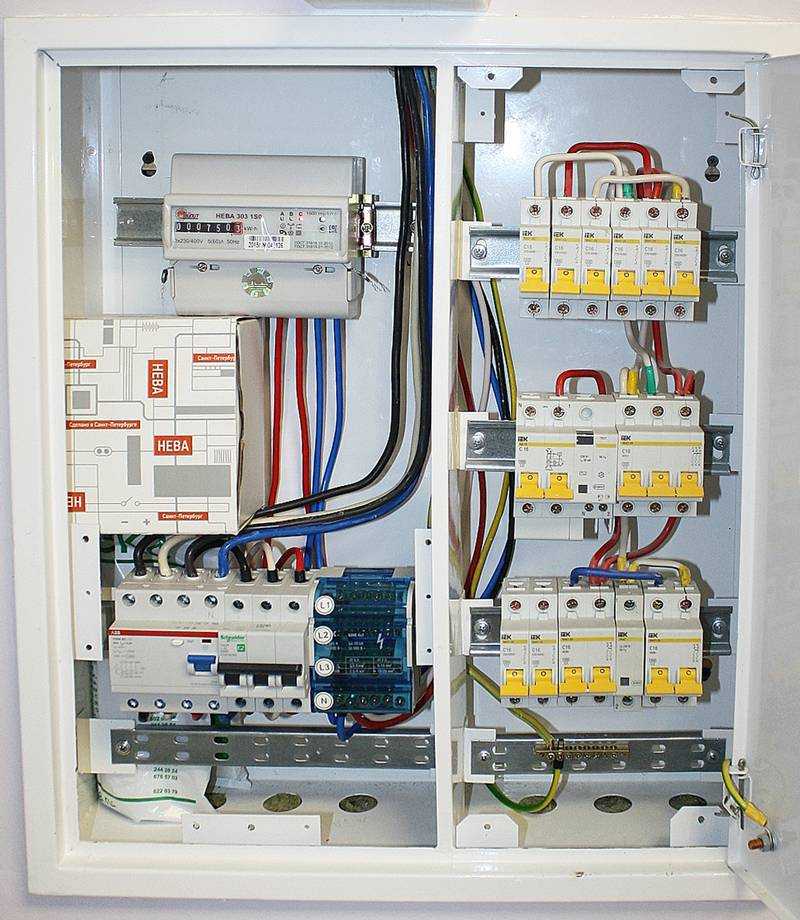

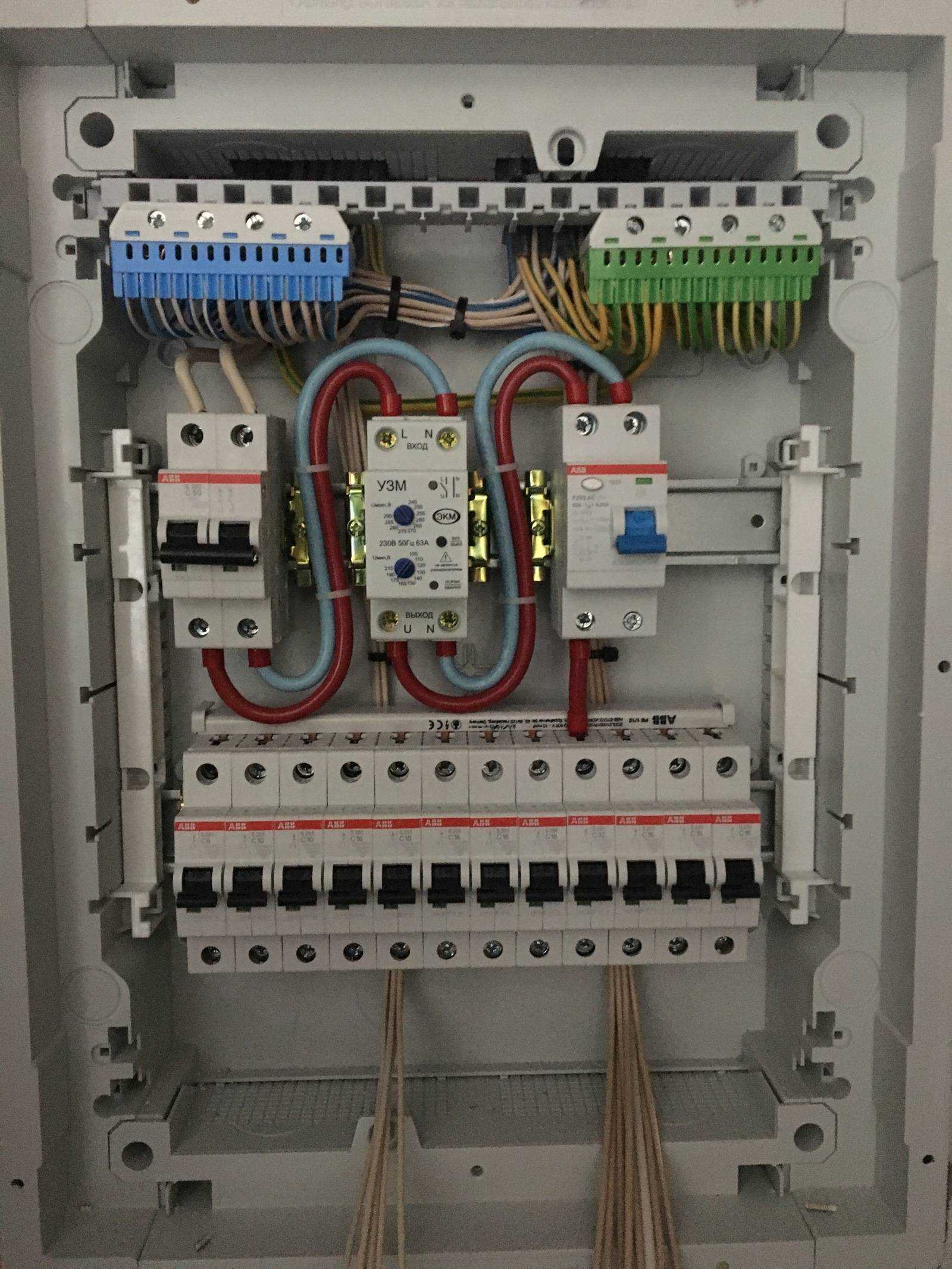

Грамотно собранный бокс

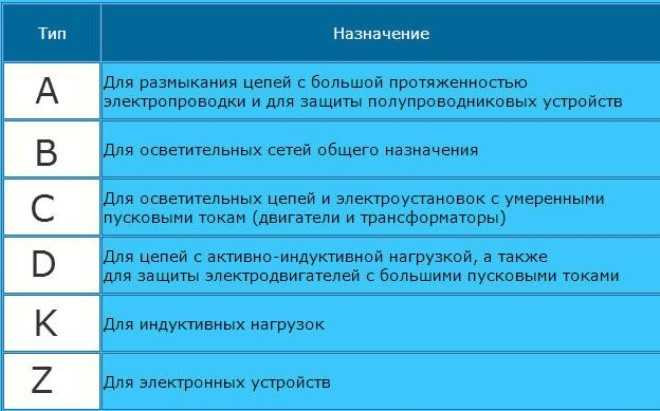

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

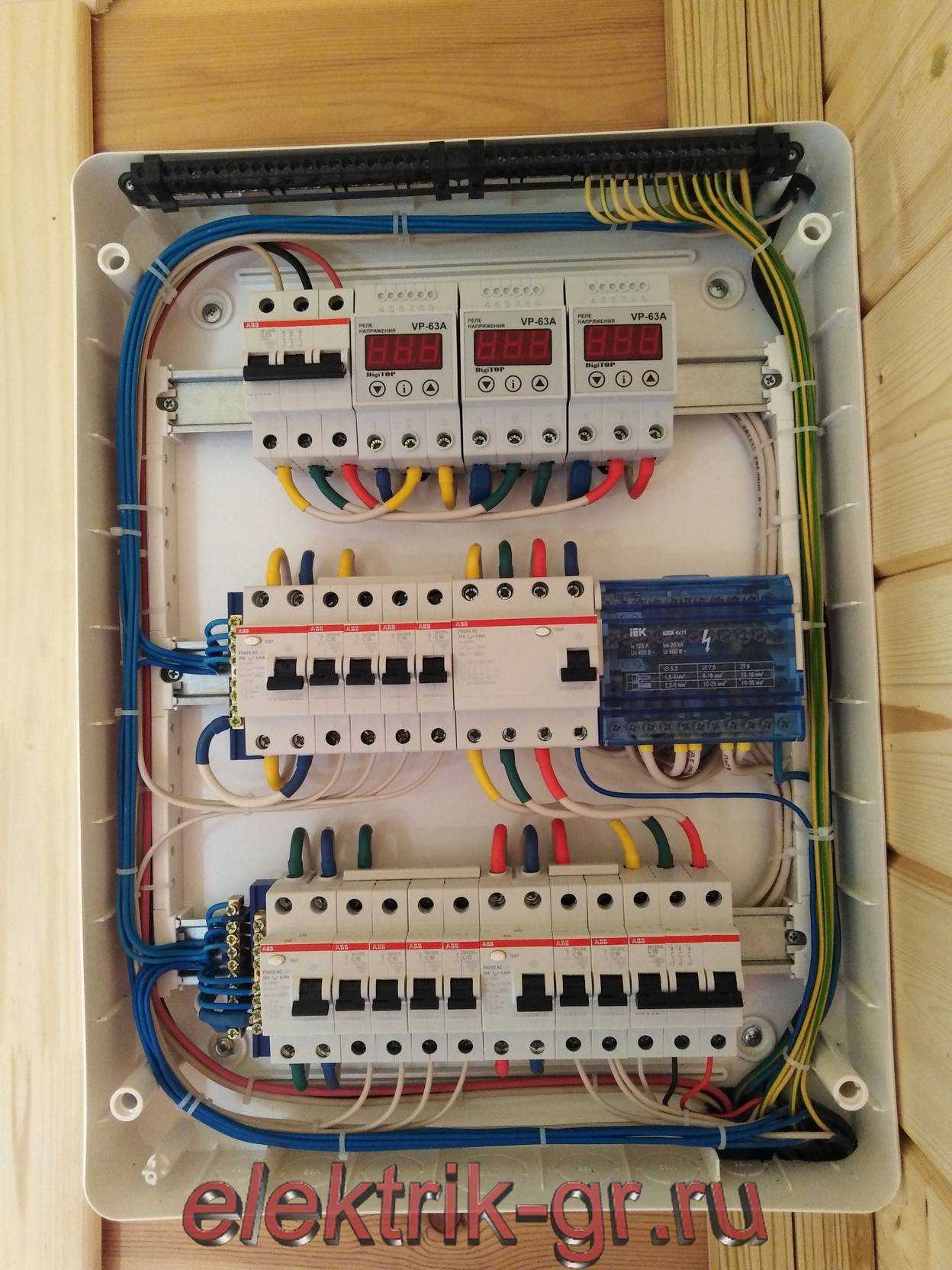

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Что такое электрощит

Электрическим щитом называется узел передачи и распределения электроэнергии, в состав которого входят устройства защиты, приборы учета и прочие коммутирующие и измерительные приборы. В каждом электрощите присутствуют одна или несколько входящих линий и множество отходящих.

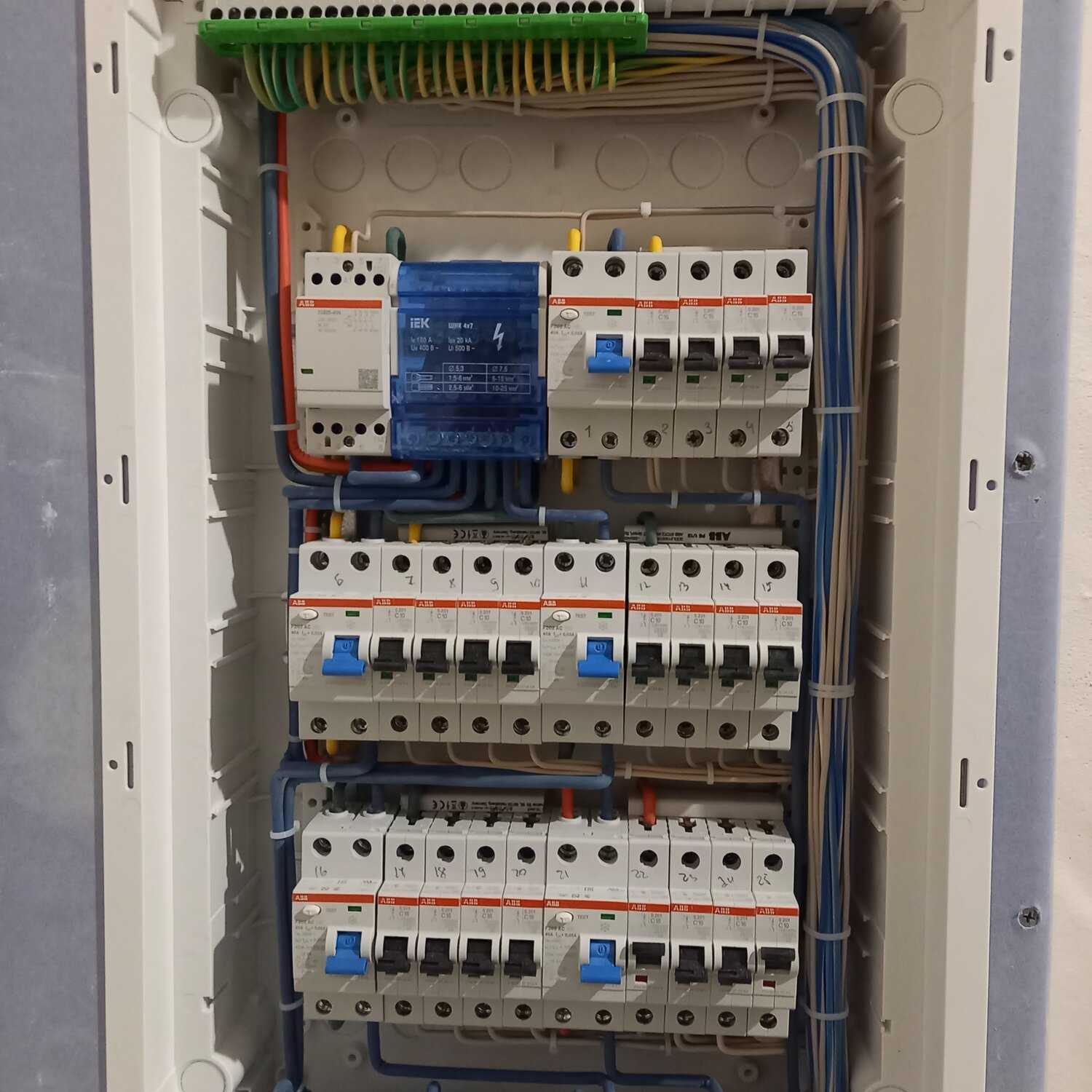

Вводной распределительный электрощит

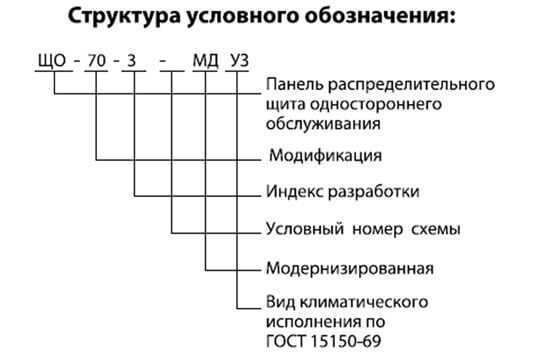

В промышленной и бытовой электрике распространены электрощиты 2 типов:

1. Щит силовой (ЩС). Предназначен для питания мощных потребителей на предприятиях и обычных, включаемых в розетку электроприборов в быту.
2. Щит освещения (ЩО). Используется для подключения сетей освещения.

За 5 лет собрали 1000+ электрощитов с гарантией до 5 лет

Видео-презентации

1234567891011121314151617181920212223242526272829303132333435

35

play

Как работает ЩУЭП? Щит управления электроприводом задвижки

play

Как работает АВР?

play

ШУ1 400А DEKraft производитель ЭЛЕКТРОКОМПЛЕКТ

play

Обзор АВР 16 Ампер от первого лица с объяснением и демонстрацией

play

АВР 630 Ампер, 2 ввода от ТП и ДГУ, 1 вывод, приоритет основного ввода, ЭЛЕКТРОКОМПЛЕКТ

play

ЩАП-12 16А 220В Производитель ООО «ЭЛЕКТРОКОМПЛЕКТ» V.00 Тест работы ЩАП-12 16 Ампер под напряжением

play

ЩАП-12 16А 220В Производитель ООО «ЭЛЕКТРОКОМПЛЕКТ» V.00 Процесс сборки ЩАП-12 16 Ампер

play

Шкаф АВР 400 А с приоритетом основного ввода, 1700*800*450 ip31, ЭЛЕКТРОКОМПЛЕКТ

play

Сборка Электро-щитового оборудования: ВРУ, АВР, ЩАП и другие НКУ с доставкой по России

play

Обзор вводно-распределительного устройства ВРУ, номинальный ток 400А, степень защиты ip54

play

Щит соединительный навесной: алюминий-алюминий, ip54, сальники, TN-C-S ver.01. «ЭЛЕКТРОКОМПЛЕКТ»

play

Демонтаж старого ПР11 и монтаж нового ПР11 400А с аварийным отключением и распределительной группой

play

СУиЗ 330 Ампер 170 кВт Станция управления и защиты электродвигателя. Производитель ЭЛЕКТРОКОМПЛЕКТ

play

СУиЗ 225 Ампер 110 кВт Станция управления и защиты электродвигателя. Производитель ЭЛЕКТРОКОМПЛЕКТ

play

Обзор АВР 16 Ампер с объяснением и демонстрацией

play

Защита электродвигателя. Настройка теплового реле на электродвигателе!

play

ЩИТ УПРАВЛЕНИЯ СУШИЛЬНОЙ КАМЕРОЙ С МАЗУТНОЙ ГОРЕЛКОЙ. ПРОИЗВОДИТЕЛЬ ЭЛЕКТРОКОМПЛЕКТ

play

ШУЗ — Шкаф управления задвижками, Iн=4 А. Схема 00. ПРОИЗВОДИТЕЛЬ «ЭЛЕКТРОКОМПЛЕКТ»

play

Щит управления электрообогревом ЩУЭО

play

Установка независимого расцепителя РН-250/400 РН-35/37 на автоматический выключатель ВА88-37 400А

play

Щит учетный гаражный с номинальным трёхфазным током 80А

play

Шкаф ШРС 250А распределительный

play

Шкаф УАВР 250А.

play

РУСМ 5110-3574 Ящик управления асинхронным трехфазным электродвигателем

play

Ящик управления асинхронным трехфазным электродвигателем Я(РУСМ)5110-2877

play

Распаковка реле контроля фаз ЕЛ-11Е Реле и автоматика часть 2

play

Распаковка реле контроля фаз ЕЛ-11Е Реле и автоматика

play

Кабель КГ-хл 3х4

play

Лампа ДРИ (МГЛ) 1000W Е40 380В МЕАВАТТ

play

Дроссель ПРА ДРИ 1000 Вт Galad

play

АВВГ 4х185

play

АВВГ 4х25

play

Фонарь LED 7Вт 500Лм mini-cree Q5-XPE

play

Фонарь налобный LED 28Вт 2000Лм XM-L T6 сверхяркий

play

Фонарь LED 28Вт 2000Лм E007 ZOOM сверхяркий

Сборка электрических щитов

При выполнении заказов используются типовые или индивидуальные схемы сборки электрощитов. В качестве комплектующих по желанию заказчика используется отечественное либо импортное оборудование, качественные сертифицированные приборы. В случае необходимости сотрудники компании осуществляют мероприятия по разработке и комплектации самих щитов и внутреннего оборудования. Они легко подберут щит распределительный электрический любой конфигурации.

За время многолетней работы получен большой опыт и широкая известность в этой сфере услуг. В офисах, на торговых объектах, производственных и складских помещениях специалисты выполняют электромонтажные работы в комплексе, предоставляя гарантию минимум на 12 месяцев. Наша организация занимается изготовлением и монтажом в заводской сборке щитов автоматического ввода резерва, осуществляет выполнение пусконаладочных работ. Профессиональный монтаж и установка АВР обеспечивают надежную защиту линий и оборудования при аварийных ситуациях, своевременно переводят их на резервные источники питания. Наша компания относится к современным структурам, и вполне способна решать любые задачи. Среди них не только конструирование и комплектация, но и сборка щитов в самые короткие сроки.

Основной номенклатурой электрооборудования являются следующие изделия:

• ЯШ – ящики для подключения или расключения силовых кабелей.
• УЭРМ – распределительные устройства в жилых домах для приема и учета электроэнергии/
• Щиты ЩЭ – для поэтажного приема и распределения электричества.
• ГРЩ – основные щиты для ввода, распределения и учета электроэнергии.
• АВР – устройства автоматического ввода резерва.

Проверка работы РЩ

Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Этажный электрощит (ЭЩ)

Щиты такого типа относятся к более низкой иерархии распределительных щитов. Назначение данного устройства определяется его названием. Через ЭЩ происходит распределение электроэнергии потребителям, находящимся на конкретном этаже. А в случае административного здания, отходящие линии электропроводки могут обеспечивать электропитание отдельных кабинетов или их групп.

Всем известный ЭЩ.

В жилом многоквартирном доме этажный электрощит осуществляет распределения электроэнергии по квартирам одной лестничной площадки. В этом случае он может содержать приборы учёта электроэнергии, потреблённой каждой квартирой. При наличии в щите счётчиков электроэнергии, они могут располагаться в отдельном отсеке, который при необходимости может быть опломбирован представителями контролирующих органов.

Щиты данного типа в отличие от ранее рассмотренных видов обязательно содержат автоматические выключатели. Современные варианты ЭЩ выпускаются в модульном варианте, установка автоматов в них осуществляется на DIN-рейку.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Что такое электрощитовое оборудование?

До изобретения современных распределительных щитов люди, чтобы контролировать и направлять электричество, использовали открытые рубильники. Такой способ был довольно опасен, потому что при высоком напряжении существует опасность поражения оператора электрическим током.

Конечно, во время обслуживания современного электрощитового оборудования всё электропитание тоже прерывается. Это делается для того, чтобы человек не был поражен электрическим током. Однако, в любом случае, сейчас производство направлено на изготовление более безопасных конструкций.

Сейчас электрощитовое оборудование – это совокупность нескольких электрических панелей. Каждая из них содержит рубильники и переключатели. Именно эти элементы позволяют перенаправлять электричество.

Схема подключения и работы бытового электрощитового устройства

Питание, которое достигло распределительного щита, исходит от источника электроэнергии, будь то платный источник питания или «переносной» электрогенератор.

В целом, каждый коммутатор имеет общие черты – обычно это большая одиночная панель, рама или сборка из нескольких панелей, на которых монтируются (на лицевой, задней или обеих сторонах) выключатели, предохранители, разъединители, шины и другие электроприборы.

Кроме того, чтобы гарантировать оптимальный КПД и безопасность, количество электрической энергии, поступающей в электрощитовое оборудование, должно быть равно количеству электричества, распределяемого им. Чтобы обеспечивать это, на каждый электрический щит при производстве крепится несколько датчиков и переключателей распределения нагрузки.

Если среди подключенных к распределительному щиту есть определенное устройство или оборудование, которое не работает, то на этот конкретный элемент будет отправлено либо минимальное количество электроэнергии, либо поступление энергии будет вовсе перекрыто.

а) Виды электрощитовой техники

Если говорить вкратце, то любое электрощитовое оборудование (коммутационные аппараты) можно распределить по видам:

• высоковольтные выключатели (ГОСТ Р 52565-2006);
• выключатели нагрузки;
• короткозамыкатели, разъединители и отделители;
• автоматические выключатели (ГОСТ 9098-78);
• устройства дифференциального тока;
• контакторы и реле;
• электрощитовые рубильники;
• предохранители;
• пакетные выключатели.

Некоторые из этих компонентов работают в тандеме друг с другом. К примеру, на электрические щитки устанавливаются выключатели нагрузки, предохранители, короткозамыкатели, разъединители и т.д.

б) Основные компоненты электрощитового устройства

• Рама или панель: служит для крепления таких устройств, как переключатели, индикаторы цепей и других, обеспечивающих подачу питания и управление цепями.
• Устройства управления и контроля: для подключения и управления одним или несколькими источниками питания к распределительному щиту и от него. Это могут быть датчики частоты, синхроскопы и другие приборы для измерения и синхронизации подачи электроэнергии.
• Шинопроводы: для передачи и распределения входящего электропитания от источника к различным участкам установки через распределительный щит и устройства управления.

Стоит учитывать, что почти на всём электрощитовом оборудовании при производстве ставится как международная (ETSI, CEN и CENELEC), так и российско-советская маркировка (подробнее о российской маркировке можно прочитать здесь: https://profsector.com/media/catalogs/GOST%20R%2050345-2010.pdf

Пример маркировки электрощитового оборудования по ГОСТ Р 50345-2010

Частые ошибки при монтаже

Ошибки при монтаже электрощита способны привести к возгоранию или некорректной работе. Чтобы самостоятельно собрать электрощиток, необходимо ознакомиться с основными требованиями по установке подобного оборудования.

Гибкие многопроволочные провода зажимаются в клеммы через наконечники (гильзы). Особенно это касается винтовых соединителей. При сильной затяжке болта клеммника, он передавливает тонкие проволоки провода. Поэтому они ломаются, но внешне проблема остается незаметной.
Перед подключением провода к клеммнику с него снимается изоляция. Длина зачищаемого слоя зависит от глубины клеммника. Необходимо проконтролировать, что в механизм зажима попала только оголенная токоведущая жила без изоляции.
Нельзя подключать различные по сечению жилы к одному контакту автомата. По мере затяжки винта сначала зажмется толстый провод, а тонкий останется незафиксированным. При нарушении этого правила с мощными потребителями искрящий и греющийся контакт гарантирован.
Нежелательно использовать монолитную проводку в щитах, где возможны механические вибрации. Постоянная тряска со временем надломит токоведущую жилу. Особенно проблема характерна для алюминиевой проводки.
Концы проводов, автоматы, счетчики и любые другие устройства в щите в обязательном порядке маркируются. Не факт, что через 10 лет щит будете обслуживать именно вы

Поэтому важно все подписать, чтобы пришедшие для ремонта монтажники понимали, что куда идет и как устроено. Также стоит помнить про цветовую маркировку проводов и схему на дверце.

Выдержка из ПУЭ. «Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах» (ПУЭ-7 п.1.1.29).
