Торцовочная пила metabo kgs 216 m: описание, отзывы, видео обзор

Краткий обзор фирменного модельного ряда

Относительно небольшой ассортимент торцовочных пил позволяет конструкторам сконцентрировать усилия на дальнейшем усовершенствовании модельного ряда.

Потенциальным покупателям предоставляется возможность выбора инструмента с оптимальным сочетанием стоимости и эксплуатационных характеристик.

Metabo KS 216 M Lasercut

Бюджетная модель бытового класса стоимостью от 6400 рублей комплектуется высокооборотным электроприводом мощностью 1350 ват с удобной поперечной компоновкой и производительным пильным диском диаметром 216 мм.

Инструмент оснащен полноценной светодиодной подсветкой и лазерным маркером. Рабочая глубина пропила на стандартных углах 45 и 90° — 45 и 60 мм, максимальная ширина составляет 80 и 120 мм.

Конструкционные особенности модели KS 216 M Lasercut-небольшой, в пределах 9 кг вес и компактные габариты, возможность двухстороннего разворота пильного стола на 47° и наклона головки с пильным диском до 45°.

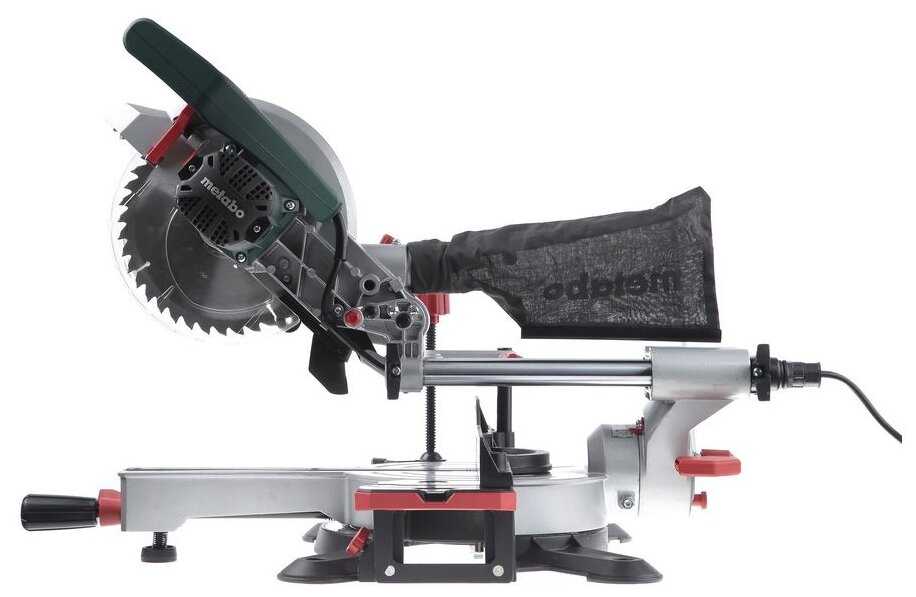

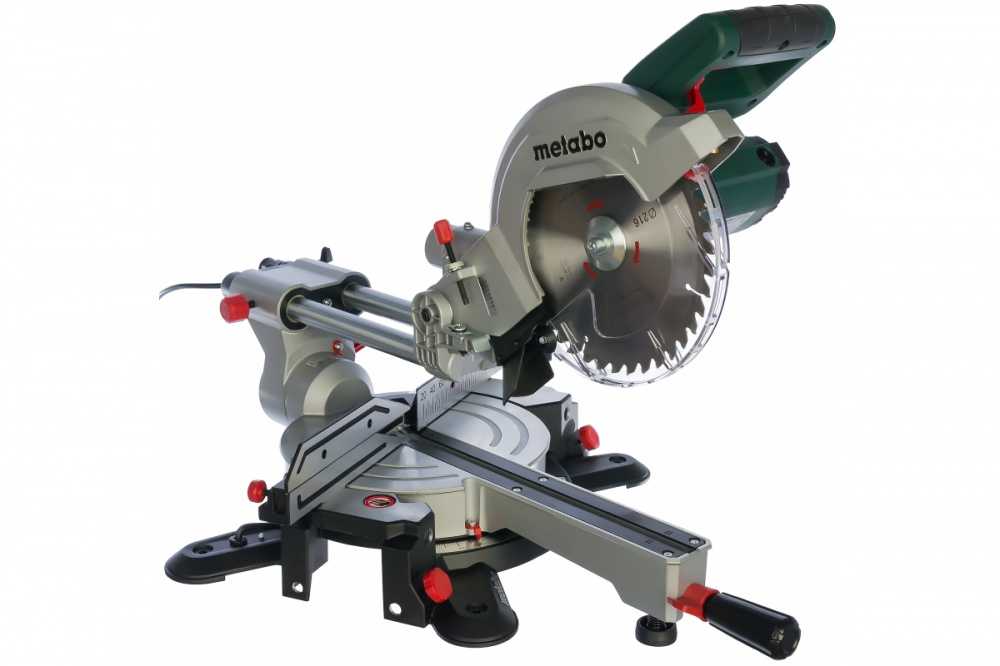

Metabo KGS 216 M

Модель бытового класса с функцией протяжки длинномерных заготовок приводится в действие электродвигателем с паспортной мощностью 1200 ватт. Пильный диск диаметром 216 мм позволяет с высокой точностью работать по дереву, пластиковым и металлическим материалам.

Регулируемая глубина пропила 36 и 65 мм, ширина — 205 и 305 мм.

В штатном комплекте:

• лазерный маркер и яркая диодная подсветка;
• механизм горизонтального перемещения;
• тканевый пылеприемник;
• фиксируемая настройка рабочих углов.

Стоимость инструмента с функцией плавной регулировки оборотов — от 14000 рублей. В перечне достоинств модели KGS 216 M небольшой, в пределах 14 кг вес, компактные габаритные размеры, возможность ручной транспортировки и работы в настольном и напольном размещении.

Metabo KGS 254 M

Пила отличается от предыдущей модели увеличенной до 1450 ватт мощностью двигателя и реализаций мер направленных:

• на стабилизацию рабочих параметров;
• повышение комфорта работы оператора;
• продление ресурса конструкции в целом.

В частности, предварительно настраиваемая глубина пропила на рабочих углах увеличена до 47 и 92 мм, ширина осталась без изменений, соответственно 205 и 305 мм.

В конструкции инструмента стоимостью от 16500 рублей и весом 16,3 кг, доработана функция горизонтального перемещения, улучшены эксплуатационные свойства выдвижных упоров и фиксаторов обрабатываемых заготовок.

Metabo KGS 254 I Plus

В конструкцию торцовочной пилы серии KGS 254 I Plus стоимостью от 47000 рублей заложены:

• эксплуатационные преимущества 1800 ваттного асинхронного привода с эластичным клиноременным приводом;
• высокая производительность 254 миллиметрового пильного диска;
• новые разработки в плане эргономики и промышленного дизайна;
• функция перемещения стола в горизонтальной плоскости.

Рабочими характеристиками инструмента предусмотрена возможность регулировки глубины пропила до 54 и 90 мм, ширина стандартная, 214 и 305 мм. Модель весом 32,5 кг комплектуется лазерным маркером, прочными упорами для надежного крепления обрабатываемых материалов.

Пила серии KGS 254 I Plus одна из немногих моделей, оборудованных пылеотводом с двухточечным заборным устройством.

Metabo KGS 305 M

Универсальный инструмент полупрофессионального класса с мощным 2000 ваттным электродвигателем износостойким пильным диском диаметром 305 мм предназначен для разнопрофильной распиловки всех видов древесины, алюминия и пластических материалов.

Торцовочная пила весом 19,4 кг может с равной производительностью работать в стационарном и мобильном варианте. Диск большого диаметра позволяет на углах 45/90 градусов регулировать глубину пропила соответственно до 67 и 105 мм, при ширине 205 и 305 мм.

В стандартной комплектации:

• выдвижные боковые упоры и фиксаторы для нестандартных материалов;
• подсветка рабочей зоны и лазерный целеуказатель;
• система плавного пуска и остановки;
• упор для выполнения продольных и поперечных пазов.

Отпускная цена модели от 20000 рублей.

Metabo KGSV 72 Xact SYM

Отличительные свойства одной из последних фирменных разработок бренда — возможность быстрой настройки параметров углового распила. Для этого достаточно без дополнительных вычислений перенести данные с малки на систему упоров и фиксаторов.

Показатели максимальной глубины и ширины пропила в пределах 42-72 мм, соответственно — 215 и 305 мм. Конструкция торцовочной пилы мощностью 1800 ватт и стоимостью от 42000 рублей предусматривает:

• установку системы плавного пуска и регулятора оборотов;
• двухлинейного лазера;
• светодиодной подсветки зоны распила;
• применение переходника для подключения пылесоса.

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

• края деталей становятся гладкими без заусенцев;
• позволяет соединять смежные конструкции под углом;
• при стыковке деталей не остается зазор меж ними.

Главные достоинства работы с самодельной торцовки:

• во-1-х — экономия на покупке строительного материала;
• во-2-х — технические свойства создаваемого инструмента можно подбирать самому: мощность мотора, размер отрезного круга, глубина пропила.

• длительность эксплуатации находится в зависимости от вида материала, которое применяется при разработке оборудования;
• самоделки не обустроены системами безопасности;
• домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно поглядеть на ютуб канале.

Маятниковая

Маленького размера станок, где режущий диск закреплен на маятнике. Лезвие движется вперед-назад, а обрабатываемое полотно может подниматься вверх-вниз и поворачиваться. Таким макаром, удается регулировать угол распила.

Советы по выбору

Выбирая торцовочную пилу, следует определиться с рядом параметров, которые будут удобны пользователю. Не всем нравятся торцовки с кабелем, ведь во время работы приходится следить за его целостностью во избежание перерезывания. А также одним из значимых факторов является назначение техники. Если пилой планируется пользоваться практически каждый день, стоит присмотреться к вариантам профессионального класса.

Кроме того, имеет значение тип материала, для которого предназначено изделие

Важно понимать, что модели с резкой по металлу и дереву различны, по сути, пилы далеко не всегда являются универсальными агрегатами. Безусловно, можно подобрать и комбинированный вариант с протяжкой, который сможет резать дерево и, например, алюминий

При покупке нужно внимательно изучать технические характеристики, чтобы в дальнейшем не удивляться, почему агрегат быстро выходит из строя

При покупке нужно внимательно изучать технические характеристики, чтобы в дальнейшем не удивляться, почему агрегат быстро выходит из строя.

Подбирая желаемый вариант с учетом собственных запросов, можно сразу присмотреться к столу для конкретной модели. В целях повышения комфортабельности пользователя можно выбрать вариант с протяжкой, имеющий большую ширину пропила обрабатываемой заготовки

Но также важно отметить размер и весовые параметры, ведь от этого зависит устойчивость техники и ее функциональные возможности

При выборе нужно исходить из соображений безопасности, выбирая правильные размеры пильного диска. В среднем диаметр должен составлять не менее 20 см. Что касается самого диска, он должен подходить под конкретную модель и ее двигатель. В противном случае изделие быстро выйдет из строя. Во время покупки нужно осмотреть геометрию и заточку зубьев диска. Кроме того, визуальный осмотр позволит исключить наличие видимых дефектов.

С системой протяжки

Bosch PCM 8 S

Плюсы

• Компактные размеры;
• Производительность;
• Лазерный луч включается с любой стороны.

Минусы

• Тусклость лазера;
• Объем пылесборника.

От 16580 ₽

Мощность инструмента — 1200 Вт при весе 11,4 кг. Функция протяжки для распиливания длинных древесных, алюминиевых и пластиковых заготовок. Диск 216 мм с оборотами 4800. Доступно 48° скоса и 45° наклона. В комплектации помимо подробной инструкции есть пылесборник, 4 боковых удлинителя, зажим для работы, острозубчатый диск.

Metabo KGS 254 Plus

Плюсы

• Плавный пуск и бесшумность;
• Лазер;
• Точность распиливания;
• Пылеотвод оптимальный;
• Комплектация;
• Функционал и комфортное управление.

Минусы

Дорогие запчасти.

От 41690 ₽

Мощный 2 кВт инструмент алюминиевой конструкции с лидирующими позициями в рейтинге торцовочных пил при работе по дереву с протяжкой. Регулируется скорость 3900 – 5150 об/мин. и глубина при любых угловых и скошенных резах. Легко меняемый без ключа дисковый круг 254 мм, посадкой 30 мм. Может работать с широкими полимерными, древесными, материалами, цветными металлами и многослойными панелями.

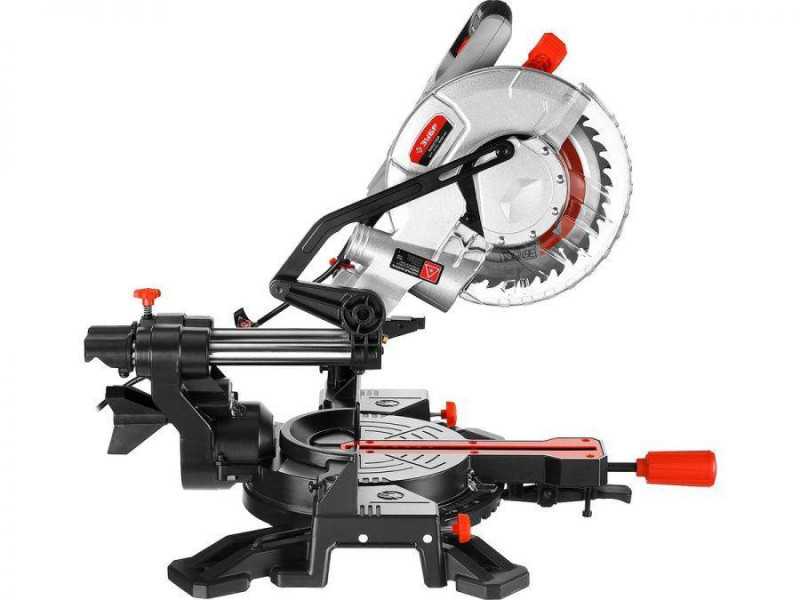

ЗУБР ЗПТ-210-1600ПЛ

Плюсы

• Лазерный маркер;
• Настройка без люфта;
• Точность и производительность при любом пилении всех видом материала;
• Ширина пропила устанавливается;
• Крепеж заготовок;
• Функциональность.

Минусы

Пылеотводная система.

От 7000 ₽

Мобильная торцовка в 1600 Вт мощности и подвижной консолью Масса 10,1 кг. Размер диска 210мм х 30мм. Стандартные углы пропила дают глубину 36 мм — 70 мм и ширину около 220 мм. Есть дополнительный защитный кожух, струбцины, упоры и лазерный маркер.

Как сделать устройство плавного пуска электроинструмента самостоятельно

Краткое описание устройства

Самая распространенная схема изготавливается при помощи управляющей микросхемы регулировки фаз КР118ПМ1, а ее силовая цепь реализуется на симисторах. Подобный прибор довольно легко собирается и не требует долгих настроек после монтажа. Следовательно, сделать ее способен человек без специальных навыков. Необходимо только уметь пользоваться электрическим паяльником.

Советуем изучить Как отличить батарейку от аккумуляторной батарейки

Такой прибор можно подсоединить ко всем видам электроинструментов, которые питаются от сети переменного тока. Дополнительный вынос тумблера питания тут не нужен, так как модернизированный электрический инструмент будет включаться от заводской кнопки. Это устройство можно поставить внутрь болгарки или в разрыв шнура питания в самодельном футляре. Самым популярным принято считать подсоединение устройства плавного пуска напрямую к розетке, питающей электрический инструмент. На входной разъем приходит питание от сети напряжением 220 вольт, а к выходному разъему подсоединяется розетка, которая будет питать болгарку.

Модуль плавного пуска болгарки своими руками

Когда будет замыкаться кнопка запуска болгарки, то по схеме питания будет подаваться ток на управляющую микросхему. Управляющий конденсатор постепенно станет накапливать напряжение и по мере зарядки оно достигнет необходимого рабочего значения. После этого тиристоры под управлением микросхемы откроются не сразу, а с небольшой задержкой, величина которой зависит от заряда конденсатора. Управляемый тиристорами симистор откроется через такое же количество времени.

При каждом полупериоде переменного напряжения, время задержки снижается по закону арифметической прогрессии. В результате этого значение напряжения, подаваемого на болгарку, постепенно увеличивается. Подобный эффект и осуществляет плавный пуск мотора электроинструмента. Таким образом, его обороты увеличиваются плавно, и вал редуктора не подвергается инерционным нагрузкам.

Количество времени для набора оборотов до необходимого значения зависит от емкости входного конденсатора. Емкость в 46 микрофарад способна обеспечить плавный запуск за 3 секунды. При подобной задержке не ощущается сильный дискомфорт в начале работы с болгаркой, и сама она не будет подвержена сильным нагрузкам от внезапного старта.

При выключении электроинструмента, входной конденсатор начинает разряжаться при помощи специального резистора. Применяя номинал сопротивления в 67 килоом, количество времени до полного разряда составляет не более 4 секунд. Потом прибор плавного запуска снова готов для нового запуска электроинструмента.

Если немного поработать, то подобную схему можно усовершенствовать до качественного регулятора оборотов электродвигателя. Нужно разрядный резистор поменять на переменное сопротивление. Регулируя его, можно контролировать максимальную мощность мотора, изменяя тем самым обороты. Другими словами, в едином корпусе появляется возможность изготовить прибор плавного запуска болгарки и регулятор оборотов мотора.

Главные элементы подобного прибора работают так:

• Резистор способен контролировать значение силы тока, который протекает через управляющий вывод симистора.
• Два конденсатора помогают в управлении микросхемой, которые применяются в заводской схеме подсоединения.
• Чтобы компактно и легко сделать монтаж, необходимо конденсаторы и резисторы припаять напрямую к ножкам микросхемы.
• Симистор можно устанавливать совершенно любой, но с определенными техническими характеристиками. Допустимое напряжение должно быть до 380 вольт, а самый маленький пропускной ток необходим не ниже 24 ампер. Значение силы тока напрямую зависит от максимальной мощности болгарки.

Из-за плавного запуска электроинструмента, значение тока не будет выше номинального для определенной модели инструмента. При экстренных ситуациях, к примеру, заклинивании режущего диска болгарки просто необходим определенный запас по значению тока. Именно поэтому номинальную силу тока необходимо повысить минимум вдвое.

https://youtube.com/watch?v=b1JCdrxrFHs

ОписаниеТорцовочнаяпила Hitachi C12LSH

Характеристики Hitachi C12LSH ПараметрЗначение

Производитель	Hitachi
Страна	Япония
Класификация	Торцовочная пила
Мощность мотора, Вт.	1600 Вт
Число оборотов диска, об	3800 об/мин
Поперечник пильного диска, мм	305 мм
Поперечник посадочного отверстия, мм	30 мм
(ВхШ) поперечный пропил: 0°	107х312 мм
(ВхШ) поперечный пропил со вспомогательной пластинкой	120х260 мм
Пропил при повороте 45°	107х220 мм
Пропил при повороте 57°	107х170 мм
Пропил при повороте 57° со вспомогательной пластинкой	120х130 мм
Срез под наклоном 45° на лево	70х312 мм
Поворот 45° на лево и наклон 45° на лево	70х220 мм
Угол поворота на право	0 — 57 °
Угол поворота на лево	0 — 46 °
Угол наклона на право	0 — 45 °
Угол наклона на лево	0 — 45 °
Фиксатор положительного угла поворота	0; 15; 22.5; 31.6; 45
Комплектация	Диск, пылесборник, зажим в сборе, ключ гаечный
Гарантия	12 мес
Вес	30 кг

READ Регулировка Карбюратора Бензопилы Champion 137

Особенности Hitachi C12 LSH

• Компактность: новая конструкция сохраняет ширину инструмента 930 мм при любом ходе головки пилы
• Лазерная направляющая
• Цифровой экран для обозначения угла поворота и наклона
• Точная регулировка угла поворота/наклона
• Производительность нажимной резки (ВxШ):107×107мм
• Обрезиненная ручка
• Дополнительный вращающийся на право и на лево щиток высотой 120 мм для поддержки большущих деталей
• Высокоэффективный отвод пыли

Набор поставки Hitachi C 12LSH

• Шестигранный ключ;
• Диск;
• Пылесборник

Дополнительную информацию о торцовочной пиле Hitachi C 12LSH вы приобретаете по тел, проконсультировавшись со всеми нашими менеджерами.

Доставка на всей Украине: Киев, Днепропетровск, Харьков, Львов, Одесса, Донецк, Симферополь, Полтава, Сумы, Тернополь, Ровно, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Винница, Черкассы, Чернигов, Черновцы, Николаев, Ужгород, Херсон, Хмельницкий и другие города Украины.

Типы редукторов, их достоинства и недостатки

Связующим звеном между электродвигателем и пильным диском является редуктор, передающий и преобразующий крутящий момент двигателя. На торцовочных пилах используют два типа редукторов – с зубчатой или ременной передачей.

Шестерни зубчатой передачи, обеспечивающие жесткую связку валов, кажутся надежнее. Они не проскальзывают и не слетают, как ремень, да и рваться там нечему. Казалось бы, производители торцовочных пил должны отдавать предпочтение столь надежной системе. Однако на практике ременную передачу на этих инструментах можно увидеть чаще, чем зубчатую.

В чем причина? У надежности зубчатой передачи есть и оборотная сторона. При возникновении внештатной ситуации зубчатый редуктор может выйти из строя, и тогда потребуется полная его замена или серьезный ремонт в специализированном сервисном же ременной передачи тоже можно взглянуть другими глазами. Да, иногда ремень слетает или даже рвется, но чтобы установить его на место или заменить на новый не требуется особых знаний и умений – с этой задачей справится и обычный пользователь. Кроме того, ремень обеспечивает некоторую амортизацию радиальных и осевых вибраций, что помогает снизить износ подшипников и других узлов двигателя.

При аварийном же перегрузе инструмента (например, при заклинивании пильного диска) произойдет проскальзывание даже хорошо натянутого ремня, что спасет от разрушения металлические детали мотора. Да и шума пила с ременной передачей производит несравнимо меньше, что тоже является довольно значимым фактором.

Торцовочная пила с ременной передачей.

Настройка торцовочной пилы Metabo

Описание торцевой/торцовочной пилы Metabo KS 216 Lasercut

Инструмент применяется для выполнения качественной распиловки древесных поверхностей, незаменим в обрезании полимерных материалов и многослойных панелей.

Преимущества и достоинства модели Metabo KS 216 Lasercut:

• Легкая, с компактными габаритами пила рекомендована для выполнения глубоких распилов небольших и средних объемов материала.
• Совместимость инструмента с поворотным столом. Выполняется точная настройка угла наклона.
• Нескользящая рукоять эргономичной формы. Удобная эксплуатация во влажных условиях, при сильном напряжении от процесса вспотевшая ладонь не соскользнет, не нарушается точное ведение пилы по намеченному контуру.
• Особенность инструмента – наличие лазерного наводчика. Минимальная погрешность при индикации распила. Подсветка зоны распила повышает точность вырезки лекала.
• Чистота распиловочного стола и воздушной рабочей зоны поддерживается своевременной очисткой отходов в емкий мешок.
• Распиловочный стол выполнен из легких алюминиевых сплавов. Надежная фиксация и настройка поверхности стола в диапазоне 47 градусов, с фиксацией точек поворота в наиболее востребованных углах: 5, 22, 5; 30 и 45 градусов. Конструкция стола позволяет придать оптимально соответствующее положение. Удлинитель стола, струбцина для зажима, ручка для транспортировки и ограничитель глубины реза дополняют и улучшают рабочие способности инструмента.
• Длительный рабочий ресурс и режущая способность диска.

Преимущества

• Широкий диапазон углов резки, фиксирующихся в девяти точках.
• Пропил канавок более точный за счет встроенного ограничителя глубины.
• Основная конструкция из алюминиевого сплава обеспечивает точность работы.
• Все фирменные пильные диски Метабо – твердосплавные. Заменяются легко и быстро, не снимая кожуха.
• Наличие протяжного устройства для распиловки широких деталей.
• Возможность удлинения стола при работе с длинными заготовками.
• Специальное приспособление надежно фиксирует заготовки.
• Зона разреза освещается.

Источник статьи: http://electric-220.ru/news/torcovochnaja_pila_metabo/2019-10-13-1759

Краткий обзор основных неисправностей

Как любой инструмент и приспособления, пила может по разным причинам выйти из строя в процессе эксплуатации. И тогда необходим ремонт, который зависит от вида поломки. Некоторые виды выхода из строя торцовки можно отремонтировать самостоятельно, более сложные требуют обращения в специализированные мастерские по ремонту торцовочных пил.

Основными видами поломок являются:

выход из работоспособного положения двигателя или редуктора торцовки. Об этом свидетельствует запах гари, искрение, не способность диска совершать обороты или нестабильная работа инструмента. Для ремонта необходимо двигатель и редуктор снять с мест крепления и проверить работоспособность

В первую очередь обращают внимание на целостность составляющих устройств, наличие смазки. У редуктора вал не должен проворачиваться, у двигателя не должно быть замыканий. Щетки, при их наличии, не должны иметь износ более 40 %; расхождение поверхностей пилы в боковом упоре

Это является причиной не точности пиления. Принимаются специальные меры, позволяющие устранить такой вид неисправности; нарушена точность получения поверхности реза. Причиной может быть кривизна пильного диска или фланца. Обнаруживается такая поломка несколькими методами, устраняется заменой этих деталей

Щетки, при их наличии, не должны иметь износ более 40 %; расхождение поверхностей пилы в боковом упоре. Это является причиной не точности пиления. Принимаются специальные меры, позволяющие устранить такой вид неисправности; нарушена точность получения поверхности реза. Причиной может быть кривизна пильного диска или фланца. Обнаруживается такая поломка несколькими методами, устраняется заменой этих деталей.

Рекомендации по выбору

Торцовочные пилы с регулировкой оборотов и без выпускаются российскими и зарубежными производителями в большом ассортименте. Такими изделиями пользуются профессиональные столяра, строители и любители выполнять многие работы своими руками. Важная характеристика торцовки – ширина и глубина реза. Не стоит забывать и о скорости реза. Рекомендации по выбору конкретной модели следующие:

• определиться для каких целей покупается торцовка и какой спектр работ можно выполнять (бытовая или профессиональная);
• узнать какая система безопасности установлена (у хорошей модели торцовки имеется отключение в автоматическом режиме при застопоривании диска, наличие плавного пуска, защита от электропробоя, короткого замыкания и в случае перегрева двигателя, автоблокировка во время замены диска);
• узнать мощность двигателя, количество оборотов, диаметр и характеристики пильного диска;
• узнать ширину и глубину реза, которые можно выполнять на конкретном инструменте;
• поинтересоваться наличием дополнительных функций (подсветка, наличие быстрого закрепления заготовки, электронной системы);
• определиться с габаритными размерами;
• узнать массу инструмента.

Электропила-торцовка с правильно подобранными техническими характеристиками для конкретного вида работ при надлежащей эксплуатации способна служить длительное время безотказно. Для этого, обязательно необходимо ознакомиться с рекомендациями компании, которая ее изготовила. Они указаны в инструкции по эксплуатации. Там же даны указания по вопросам как, наиболее часто встречающимся поломкам и способам их устранения. Наладка перед началом работ, регулировка в процессе эксплуатации и способы ухода за пилой позволят пользоваться инструментом длительное время без ремонта.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Технология изготовления стола для циркулярной пилы

1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист  с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.













2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

4. Выполняют разметку  досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.

10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

Конструкция

Станок состоит из удобно расположенных деталей и узлов:

• Рабочий стол выполнен из полированного алюминиевого сплава, что позволяет легко передвигать заготовку в любом направлении.
• Опорная база станка, сделанная из прочного пластика, имеет четыре выступа с монтажными отверстиями под крепеж пилы к верстаку.
• Стол с продольным пазом под фрезу поворачивается в обе стороны. Поворот осуществляется по градуированной шкале. Углы 30, 45 и 90° фиксируются.
• Стол оборудован продольным упором с линейкой, по ней отмечают размер заготовки от фрезы.
• С двух сторон стола выдвигаются дополнительные столики, увеличивающие габариты рабочей зоны.
• Струбциной закрепляют заготовку в вертикальном и горизонтальном положении.
• Пильный диск установлен на шпинделе электродвигателя. Силовой блок передвигается по двум направляющим протяжки.
• Фрезу в поднятом положении закрывает прозрачный кожух.
• Глубина пропила регулируется фиксатором, что позволяет выполнять пазы в древесине.
• Пильный диск наклоняется в обе стороны.
• Вентилятор, встроенный в силовой блок, отсасывает стружку и древесную пыль в специальный мешок.
• Лазерный указатель четко обозначает линию распила.
• В корпусе одной из направляющей протяжки хранится торцовый ключ, с его помощью меняют фрезу, разбирают узлы станка.
• Сбоку силового блока установлена транспортировочная ручка.

Технические характеристики

В сопроводительной документации указаны следующие свойства:

• мощность электродвигателя — 1500 Вт;
• напряжение сети — 220 В;
• диаметр фрезы — 216 мм;
• диаметр посадочного места — 30 мм;
• максимальный угол наклона пилы в обе стороны — 45°;
• поворот стола в обе стороны — 47°;
• глубина пропила — 65 мм, то же под углом 45° — 36 мм;
• максимальная ширина реза — 305 мм, то же под углом 45° — 205 мм;
• максимальная высота заготовки — 65 мм;
• скорость вращения пильного диска — 5000 об/мин;
• габариты станка — 760 х 475 х 340 мм;
• вес пилы — 13,5 кг.

Комплектность поставки

В комплект поставки входит:

• торцовочная пила в сборе;
• мешок для сбора опилок;
• крепежная струбцина;
• транспортировочная ручка;
• удлинители стола — 2 шт.;
• переходник на пылесборник;
• инструкция по эксплуатации;
• упаковочная коробка.
