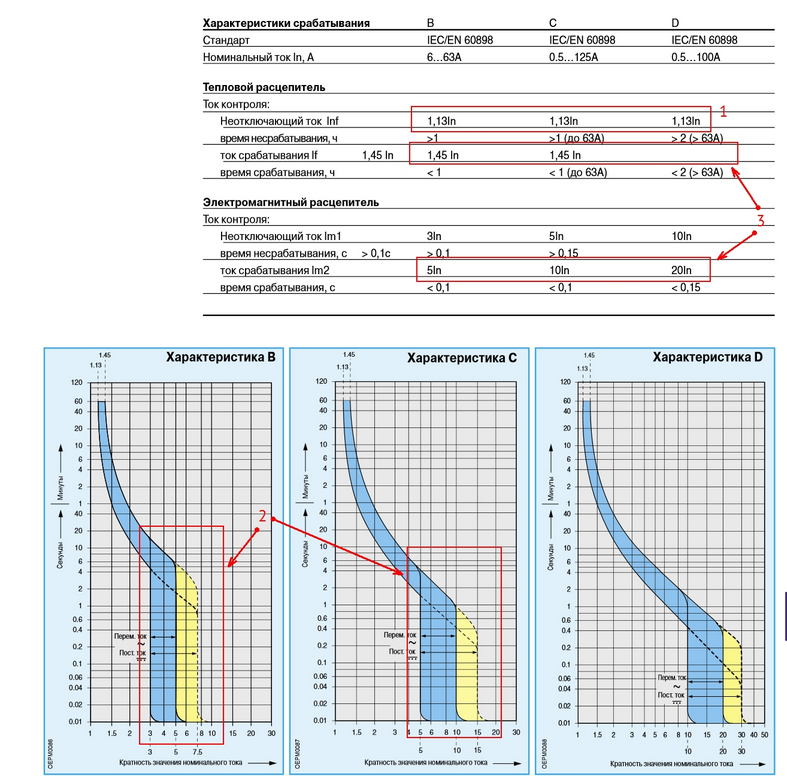

Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Выбор провода и автомата по току
Главный критерий выбора проводки и выключателя для защиты — это максимальный допустимый ток в линии. Он определяется поперечным сечением жилы питающего кабеля.
Для медного провода сечением 6 кв. мм длительный допустимый ток равен 46 А. Автоматический выключатель для защиты такой линии выбирается на меньший номинал. Например, 32 или 40 А. Если установить автомат на больший ток, то скорее сгорят провода, чем сработает защита. Поэтому устройство защиты подбирается на меньший ампераж, чем способна выдержать линия.
Другие распространенные номиналы автоматических выключателей по току указаны в таблице.
| Сечение провода, кв. мм | Наибольший допустимый ток, А | Ток автоматического выключателя, А |
|---|---|---|
| 1,5 | 19 | 10-16 |
| 2,5 | 27 | 16-20 |
| 4 | 38 | 25-32 |
| 6 | 46 | 32-40 |
| 10 | 70 | 50-63 |
Номинал автомата защиты — это самое важное, что учитывается при его подборе. Если поставить устройство на слишком малый ток, то оно будет постоянно выключаться без перегрузок проводки
Если на слишком большой, то отключится уже после того, как на проводах обгорит изоляция.

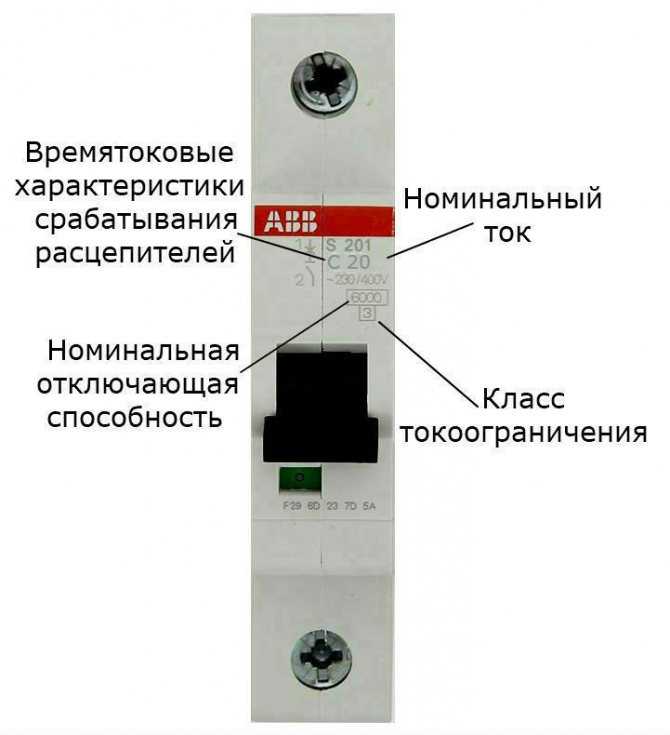

Номинал выключателя указан в его маркировке (C25). Его значение подбирается из расчета на 1-2 порядка меньше, чем предельный допустимый ампераж в линии. Это правило свойственно и для других защитных устройств (УЗО, дифференциальный автомат).
Автоматический выключатель, выбор по мощности и виду подключения
| Вид подключения | Однофазное | Однофазное вводный | Трехфазное треугольником | Трехфазное звездой |
| Полюсность автомата | Однополюсный автомат | Двухполюсный автомат | Трехполюсный автомат | Четырехполюсный автомат |
| Напряжение питания | 220 Вольт | 220 Вольт | 380 Вольт | 220 Вольт |
| Автомат | V | V | V | V |
| Автомат 1А | 0.2 кВт | 0.2 кВт | 1.1 кВт | 0.7 кВт |
| Автомат 2А | 0.4 кВт | 0.4 кВт | 2.3 кВт | 1.3 кВт |
| Автомат 3А | 0.7 кВт | 0.7 кВт | 3.4 кВт | 2.0 кВт |
| Автомат 6А | 1.3 кВт | 1.3 кВт | 6.8 кВт | 4.0 кВт |
| Автомат 10А | 2.2 кВт | 2.2 кВт | 11.4 кВт | 6.6 кВт |
| Автомат 16А | 3.5 кВт | 3.5 кВт | 18.2 кВт | 10.6 кВт |
| Автомат 20А | 4.4 кВт | 4.4 кВт | 22.8 кВт | 13.2 кВт |
| Автомат 25А | 5.5 кВт | 5.5 кВт | 28.5 кВт | 16.5 кВт |
| Автомат 32А | 7.0 кВт | 7.0 кВт | 36.5 кВт | 21.1 кВт |
| Автомат 40А | 8.8 кВт | 8.8 кВт | 45.6 кВт | 26.4 кВт |
| Автомат 50А | 11 кВт | 11 кВт | 57 кВт | 33 кВт |
| Автомат 63А | 13.9 кВт | 13.9 кВт | 71.8 кВт | 41.6 кВт |
Как выбрать
Основные критерии выбора автомата:
- Ток короткого замыкания. Выбирается в соответствии с правилами устройства электроустановок, по которым приборы с отключающей способностью менее 6 кА запрещены. В настоящее время используются автоматы с номиналом 3, 6, 10 кА. Для домов, находящихся рядом с трансформаторной станцией, следует выбирать выключатель, срабатывающий при 10 кА.
- Рабочий ток. Выбирается с учетом сечения кабеля, материала, мощности потребления энергии. Подобрать нужный прибор можно по таблицам.
- Ток срабатывания. При включении устройства начальное значение может быть значительно выше рабочего, и, чтобы автомат не сработал, нужно правильно его выбрать. В дома и квартиры устанавливаются устройства класса B, при наличии мощной плиты или электрокотла лучше брать автоматы класса C. Для частных домов, в которых есть установки с электродвигателями, выбираются выключатели класса D.
- Селективность, т.е. отключение при аварийной ситуации только определенного проблемного участка, а не всего электричества в доме.
- Количество полюсов.
- Фирма-изготовитель. Покупка дешевого аппарата — может не сработать в нужный момент, что приведет к поломке устройств, износу изоляции и возможному пожару.
Автоматический выключатель – устройство, которое жизненно нужно в каждом доме для защиты от токов большой величины. Такие приборы устанавливаются в жилых домах и в производственных помещениях, и помогают обезопасить здание от поломки приборов и возгорания.

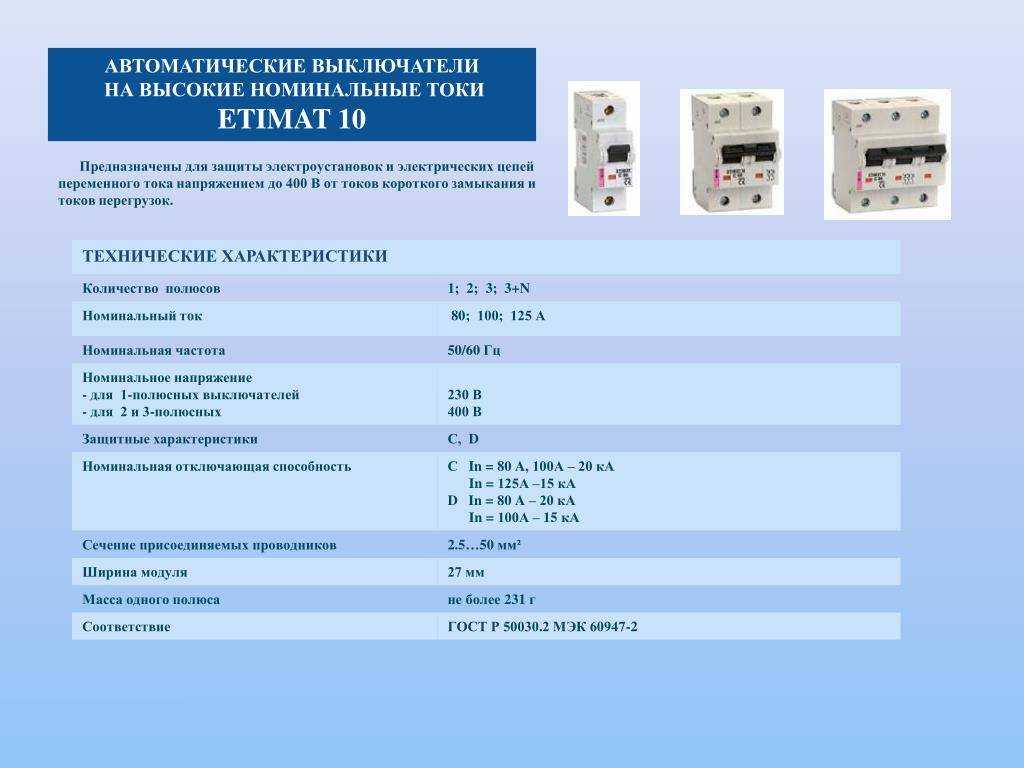

Рабочие характеристики
Автоматический выключатель класса D К числу основных параметров автоматических выключателей, полностью характеризующих их функциональные возможности, принято относить:
- номинальный ток (штатный режим);
- предельную отключающая способность прибора (ПКС);
- характеристики по токоограничению;
- параметры срабатывания электромагнитной защиты по току.
Отдельно рассматриваются температурные характеристики, под которыми понимаются условия отключения теплового расцепителя.
Характеристики автомата типа С
Ток штатного режима – это величина, при которой автомат может работать сколько угодно долго без отклонений параметров от заданной нормы. Это значение отображается на корпусе прибора сразу вслед за буквой, определяющей его время-токовые характеристики. Предельная отключающая способность автомата – это максимальное значение тока, при котором он может срабатывать без потери функциональности. Величина ПКС указывается на корпусе АВ сразу под время-токовой характеристикой и номиналом.
Категория по ограничению тока характеризует способность отключать аварийную линию до момента достижения током предела по перегрузу. Для различных приборов этот параметр принимает следующие значения:
- первая категория – 10 миллисекунд (мс) и более;
- вторая категория – от 6-ти до 10-ти мс;
- третья категория – 2,5-6 мс.
Калибруемая характеристика номинала аппарата
Эта характеристика – рабочие параметры теплового расцепителя или его полупроводникового аналога. Представляет собой коэффициент, умножая на который мы получаем силу тока при перегрузке, которую прибор может держать или не держать в течение определенного периода времени. Устанавливается значение калибруемой характеристики в процессе производства, корректировки в домашних условиях не подлежит. Подбирают ее из стандартного ряда.
Калибруемая характеристика указывает на то, как долго и перегрузку какого силы сможет выдержать автомат, не отключая участок цепи от питания. Обычно это две цифры:
Если проводка проходит в штробе, сформированной в стене с внушительной изоляцией, кабель при перегрузе и сопровождающем его перегреве охлаждаться практически не будет. Значит, за час проводка может изрядно пострадать. Может, сразу результат превышения никто и не заметит, но сроки службы проводов существенно сократятся. Следовательно, для скрытой проводки будем искать выключатель с минимальными калибровочными характеристиками. Для открытого варианта можно особо не зацикливаться на данной величине.
Напряжение
230/400V — надписи номинального напряжения, где может применяться данный автомат.
Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.
Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.
Они и называются несколько иначе. Например ВА63 1П+N.
Значок волны означает — для работы в сетях переменного напряжения.
На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.
Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).
Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.
Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.
Что приведет к неминуемому разрушению корпуса.
Кратко про селективность
По правилам: защита должна обеспечивать отключение поврежденного участка при КЗ в конце защищаемой линии.
Грубо говоря, нельзя ставить автоматический выключатель меньшим номиналом выше автомата с большим номиналом теплового расцепителя. То есть должна соблюдаться иерархическая цепочка. Чтобы при срабатывании автомата, отключалась только один участок цепи, на котором произошло КЗ.
На фото выше соответственно 32 и 25; 32 и 16. Селективность соблюдена. Но такой вариант щита не является хорошим примером сборки, это всего лишь для понимания сути. У заказчика было всего 2 контура (силовой и свет), и менять проводку он не хотел.
Причем это относится и к характеристике ЭМР . Над автоматом с хар-кой С нельзя ставить В. Если у вас несколько мощных потребителей, то на вводной автомат выбирается категория D. Чтобы при одновременном запуске нескольких установок с большим пусковым током, не вырубался вводной. Хотя на тех участках автоматика не сработает, ибо на них не произошло превышения токов короткого замыкания.
Надеюсь, эта статья на нашем сайте была вам полезной!
Понятие время-токового параметра
Электрический ток имеет основную отличительную черту — он может проходить только по замкнутой цепи. Если контур открыть, то работа тока сразу останавливается. Эта особенность нашла применение в функционировании наибольших токовых защит, основанных на работе предохранителей и автоматов.

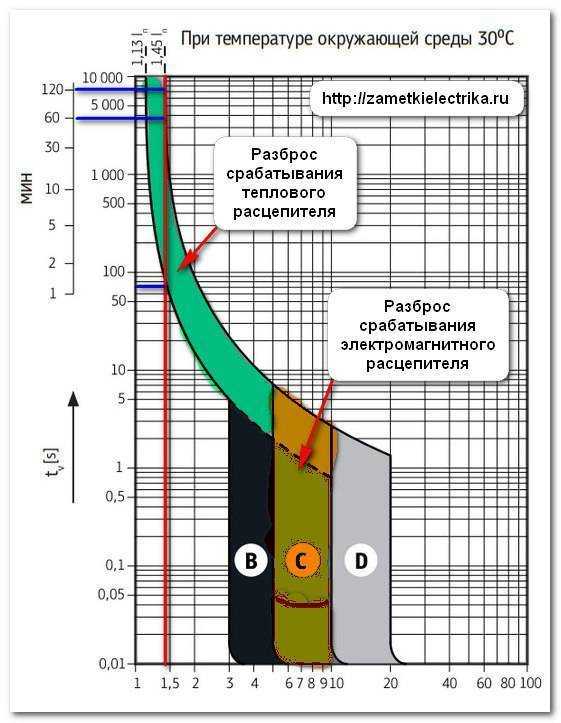

График ВТХ
Они выбираются так, чтобы могли долгое время сохранять номинальное значение проходящего сквозь них тока. Таким образом создается надёжность электроснабжения потребителей. Также автоматы и предохранители оснащены защитными функциями, в случае образования чрезвычайных ситуаций в контролируемой цепи они разрывают протекающий через них опасный ток.
На это влияют два фактора:
- величина проходящего тока нагрузки;
- время его действия.
Пределы токовК сведению! Плавкая вставка предохранителя перегорает от теплового воздействия, созданного проходящим по ней током.
Предохранители также учитывают температурный режим цепи и размыкают контуры за счет действия теплового расцепителя. В то же время в его составе имеется еще одно устройство — электромагнитный расцепитель, который реагирует на превышение электромагнитной энергии, возникающей даже в импульсном режиме.

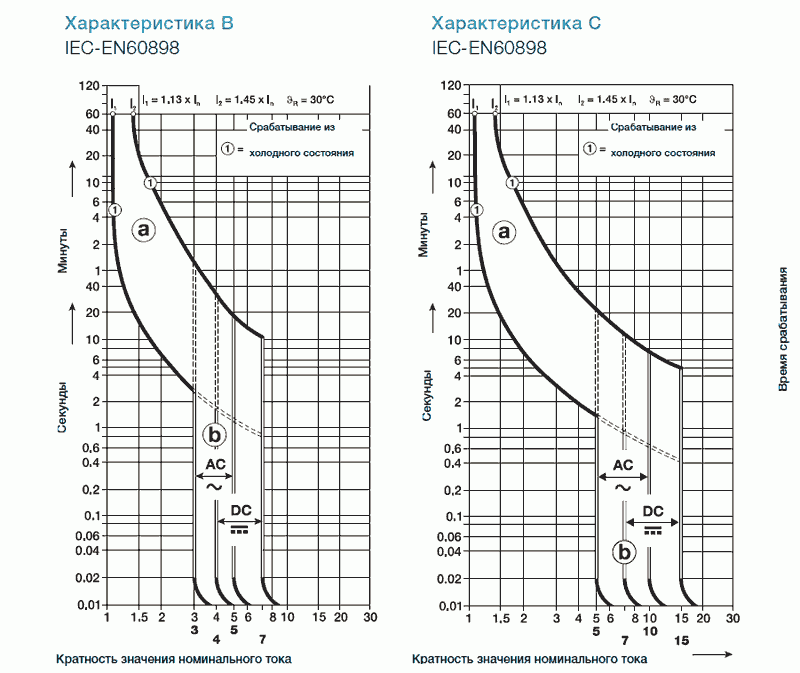

Время-токовая характеристика (ВТХ) выражается в виде графиков в декартовых координатах. По оси ординат располагают время, отсчитываемое в секундах, а абсцисс — отношение протекающего тока аварийного режима I к номинальной величине Iн коммутационного аппарата.
Устройство автоматических выключателей
Принцип устройства коммутаторов, реагирующих на сверхтоки и перегрев, одинаково как для устройств типа АП, ВА или автоматических предохранителей. Выключатели типа ВА имеют клеммы с винтовым зажимом. К входной подключен подвижный контакт, который системой рычагов и пружин связан с рычагом управления.
Во включенном состоянии у него есть электрический контакт с электромагнитным расцепителем – соленоидом с подвижным сердечником-штоком. Проводник на его выходе соединен с еще одним элементом управления – биметаллической пластиной, упирающейся в шток. Дополнительным элементом устройства является дугогасительная камера – пакет пластин из электротехнического фибролита.
Расцепитель рассчитан на срабатывание при прохождении через его катушку тока определенного номинала. При достижении этого значения соленоид выталкивает шток и размыкает контакт
Обратите внимание, что биметаллическая пластина подключена к выходной клемме. Поэтому есть существенная разница в том, как поставить автоматический выключатель. Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины
Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины.
ALEX1887 › Блог › Как работает автоматический выключатель?
В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.
В аварийных режимах автоматический выключатель отключает защищаемую цепь за счет срабатывания механизма свободного расцепления, приводимого в действие тепловым или электромагнитным расцепителем. Причиной такого срабатывания является перегрузка или короткое замыкание.
Тепловой расцепитель – это биметаллическая пластина, состоящая из двух слоев сплавов с различными коэффициентами термического расширения. При прохождении электрического тока пластина нагревается и изгибается в сторону слоя с меньшим коэффициентом термического расширения. При превышении заданного значения силы тока, изгиб пластины достигает величины, достаточной для приведения в действие механизма расцепления, и цепь размыкается, отсекая защищаемую нагрузку.
Электромагнитный расцепитель состоит из соленоида с подвижным стальным сердечником, удерживаемым пружиной. При превышении заданного значения тока, по закону электромагнитной индукции в катушке наводится электромагнитное поле, под действием которого сердечник втягивается внутрь катушки соленоида, преодолевая сопротивление пружины, и вызывает срабатывание механизма расцепления. В нормальном режиме работы в катушке также наводится магнитное поле, но его силы недостаточно, чтобы преодолеть сопротивление пружины и втянуть сердечник.
Как работает автомат в режиме перегрузкиРежим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель. При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления. Автомат отключается и размыкает цепь.
Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.
Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).
Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата.
На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.
Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.
В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете как работает автоматический выключатель при перегрузках
Как работает автомат в режиме короткого замыканияВ случае короткого замыкания принцип работы автоматического выключателя иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.
Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Классы (характеристики срабатывания) автоматических выключателей
Классы или характеристики срабатывания определяются от разброса величины срабатывания. Самые используемые классы – B, C и D
Используется в бытовых, осветительных и других сетях с небольшим или нулевым пусковым превышением тока. Такие автоматы устанавливаются непосредственно у потребителя. Электромагнитный расцепитель в таких приборах срабатывает при превышении тока в 3 и более раз.
Рекомендуется устанавливать в сетях со смешанной нагрузкой с умеренными пусковыми токами. Также используются в бытовых сетях, но защищают группу потребителей. Самый популярный автомат у электриков. Отличаются большей перегрузочной способностью по сравнению с устройствами класса B. Минимальный ток срабатывания должен превышать номинал в 5 и более раз.
Устройства данного класса защищают электродвигатели, у которых пусковой ток значительно превышает номинальный. Отличаются большой перегрузочной способностью. Минимальный ток срабатывания равен десяти номинальным.
Методика прогрузки
При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.
В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.
Оборудование
Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:
- соединительные провода;
- КУ — ключ управления;
- ЛАТР — лабораторный автотрансформатор, для изменения нагрузки;
трансформатор нагрузки или нагрузочный трансформатор (НТ); - амперметр в качестве шунта;
- ТТ — трансформатор тока.
Схема устройства для проверки АВ:
Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

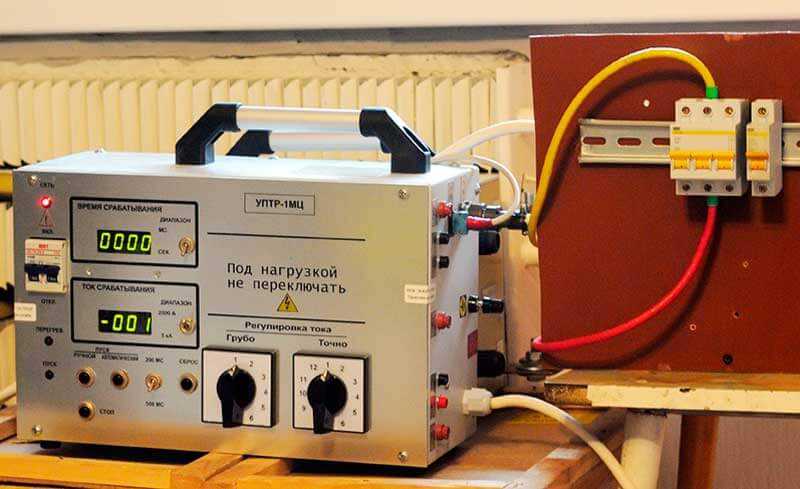

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:
Сам процесс
Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.
Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.
Подробно все действия по проверке автомата рассмотрены на видео:
Как прогрузить АВ первичным током
Испытания в домашних условиях
Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:
Сроки испытаний
Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.
Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.
В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.
Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.
