Карта селективности защиты
Идеальных вариантов обеспечения питания не бывает. Разные режимы нагрузки подразумевают различные аварийные ситуации. Именно карта селективности позволяет увидеть работу релейной защиты виртуально. Моделируя проект на бумаге, инженеры могут убедиться, что во всех режимах защита может работать правильно. Для разветвленных схем характерно наличие защитных устройств с различными времятоковыми характеристиками. Для примера возьмем любой автомат и определим его, как «нашу защиту».

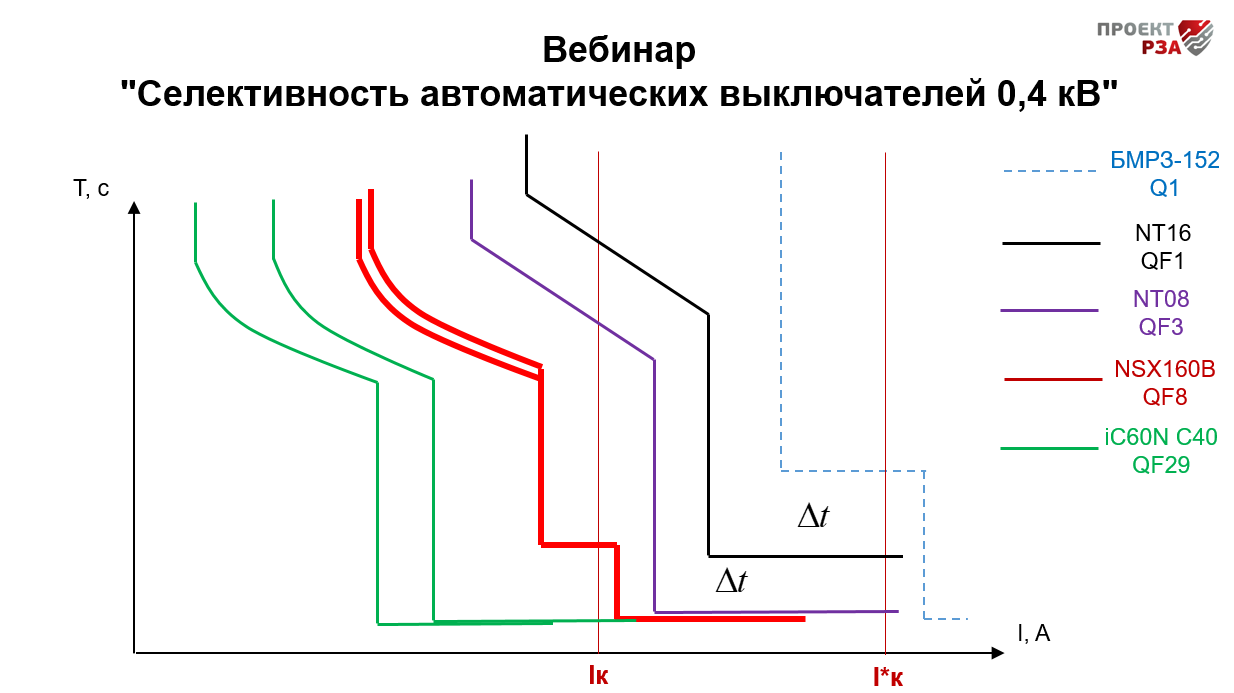

Остальные устройства на схеме назовем смежными. Главный принцип правильной организации — времятоковые характеристики всех устройств не должны пересекаться на одном линейном уровне. Если провести временную линию в качестве оси координат, то между ступенями селективности должен быть разрыв. Увидеть это можно только на графиках. Это и есть карта селективности: на нем совмещены характеристики смежных защит.
Для построения карт лучше использовать специальные компьютерные программы. Хотя профессиональные инженеры легко строят графики карандашом. После выстраивания всех параметрических кривых, график проверяется на их пересечение. При возникновении такой ситуации, проверяется критичность: возможно, ничего менять не потребуется. Если линии электропитания не находятся в зависимости друг от друга, разведение ничего не меняет.
В остальных случаях необходимо обеспечить временную разницу по оси времени не менее 0.25 секунды.
Кроме того, даже если пересекаются селективности по времени срабатывания, разведение может быть организовано по разнице тока отсечки. Как правило, используются оба способа, это можно учитывать в построении карты, а можно оставить на практическом уровне.
Релейная защита
К релейной защите, отключающей цепь при повреждениях, предъявляются такие требования:
- селективность;
- скорость реагирования;
- чувствительность;
- надежность.
Селективность можно назвать главным условием, обеспечивающим бесперебойность и непрерывность питания электрооборудования при наличии запасного источника.
Использование выключателей и реле с высокой скоростью реагирования исключается нарушение динамической устойчивости функционирующих параллельно синхронных агрегатов. Так устраняется основная причина самых тяжелых системных аварий с точки зрения непрерывной работы потребителей.
Релейная защита также должна обладать достаточной чувствительностью к повреждениям и нештатным режимам функционирования, возникающих на подлежащих защите элементах системы. Соответствия требованию необходимого уровня чувствительности во вновь создаваемых современных электросетях добиться очень сложно.
Требование надежности предъявляется в связи с тем, что защита сети должна безотказно и корректно функционировать и отключать оборудование при любом его повреждении и возникновении нарушений, препятствующих нормальному рабочему режиму.
- Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
- Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
- Монтаж твердотельного реле (схема установки)
- Причины срабатывания дифавтомата
- Подключение реле максимального тока
Селективность — защита
Селективность защиты не нарушается при внешних коротких замыканиях независимо от состояния фиксации элементов за шинами.

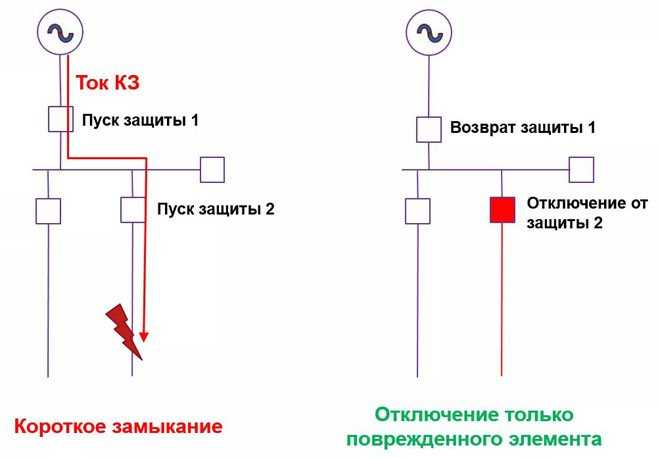

Селективность защиты обеспечивает отключение минимального числа потребителей при повреждении какого-либо участка. Для обеспечения селективности защиты ближайшие к потребителю выключатели должны иметь наименьшую и по мере приближения к источнику питания — возрастающую выдержку времени при отключении. Разность значений времени отключения двух последовательно расположенных выключателей между источником питания и потребителем называется ступенью селективности.

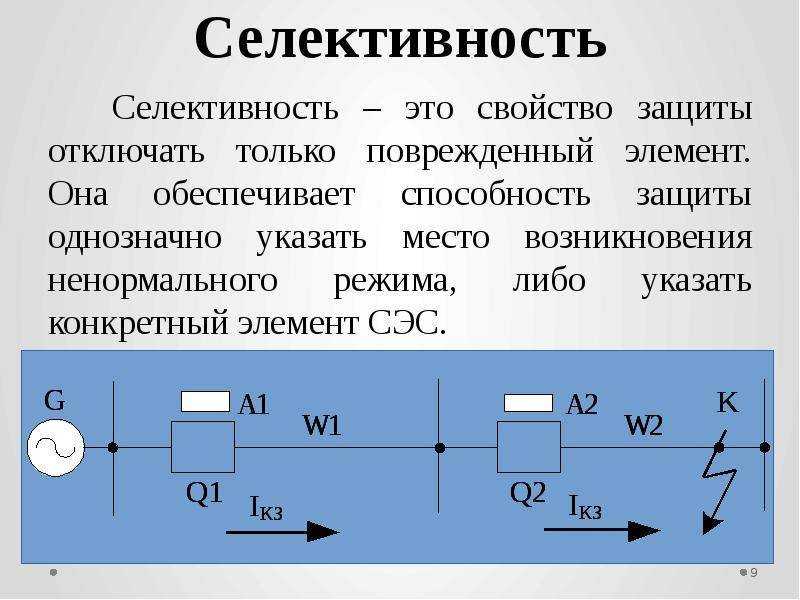

Селективность защиты в электрических сетях — избирательность при автоматическом отключении участков сети. Например, при коротком замыкании в сети участок сети с коротким замыканием должен отключиться аппаратом, расположенным перед этим участком, а не аппаратом, расположенным ближе в источнику питания, так как последний может включать и другие участки сети.
Селективность защиты с отсечкой трансформатора, имеющей время 0 5 сек, обеспечивается.

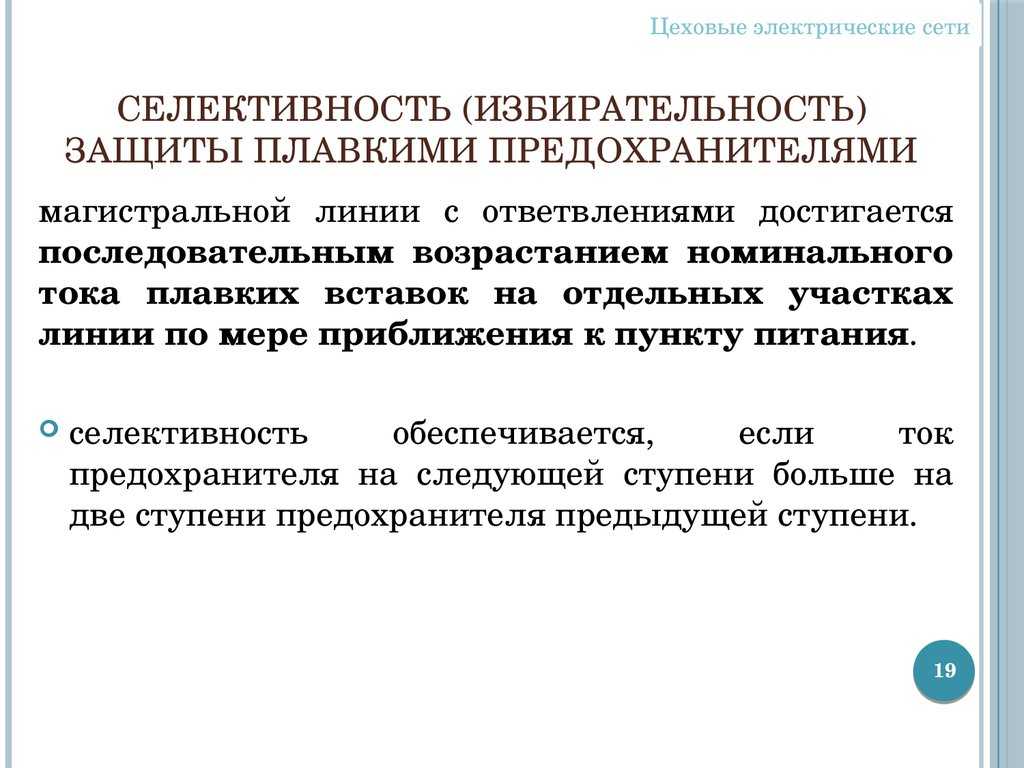

Селективность защиты плавкими предохранителями в разомкнутых сетях, как было показано выше ( см. § 2.4), достигается или путем соответствующего выбора номинальных токов плавких вставок последовательно установленных предохранителей, или путем соответствующего выбора площадей поперечного сечения плавких вставок.
Селективность защиты питающих линий и подстанции обеспечивается всегда, так как предохранители перегорают практически мгновенно.
|
Выбор плавких вставок предохранителей для трехфазных трансформаторов. |
Для селективности защиты трансформаторов предохранители выбираются по номинальной силе тока плавкой вставки, исходя из следующих соображений: а) предохранители на стороне низшего напряжения должны защищать трансформатор от перегрузок и от коротких замыканий в сети низкого напряжения. Главный предохранитель на стороне низшего напряжения выбирают по номинальному току трансформатора. При наличии на стороне низшего напряжения нескольких ответвлений для защиты от перегрузок устанавливаются на ответвлениях предохранители, выбираемые по току ответвления; глаиный предохранитель является в этом случае защитой от коротких замыканий на оборке и резервной защитой по отношению к предохранителям ответвлений; б) предохранители на стороне высшего напряжения предназначаются для защиты от повреждений внутри трансформатора и от коротких замыканий на стороне высшего напряжения. Эти предохранители выбирают на 2 — 3-здратный ток для трансформаторов мощностью до 180 ква и на 1 5 — 2-кратный ток для трансформаторов мощностью до 320 ква.
|
Схема включения максимального реле.| Схема включения максимального реле совместно с реле времени и сигнальным реле. |
Обеспечение селективности защиты различных участков сети вызывает необходимость — определенной последовательности срабатывания реле, установленных в различных ее участках.
Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно величины номинальных токов плавких вставок предохранителей на двух смежных участках линии.
Чтобы обеспечить селективность защиты, токи плавких вставок предохранителей или расцепителей автоматов, установленных в одной цепи, должны по возможности отличаться не менее чем на две ступени.
Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно номинальные токи плавких вставок предохранителей на двух смежных участках линии.
Быстродействие и селективность защиты являются требованиями противоположного характера, и во многих случаях достижение одного из них идет в ущерб другому. В конкретных условиях при выборе рационального технического решения приходится находить компромиссное решение
При выборе типа защиты целесообразно учитывать степень важности защищаемого объекта. Более совершенная и дорогостоящая защита оправдывает себя при мощных преобразовательных установках, не допускающих даже кратковременного перерыва электропитания.
. В противном случае селективность защиты при внешних коротких замыканиях нарушается
Для второй ступени защиты расчет параметров производится аналогично.
В противном случае селективность защиты при внешних коротких замыканиях нарушается. Для второй ступени защиты расчет параметров производится аналогично.
Селективность автоматических выключателей ПУЭ — Пожарная безопасность

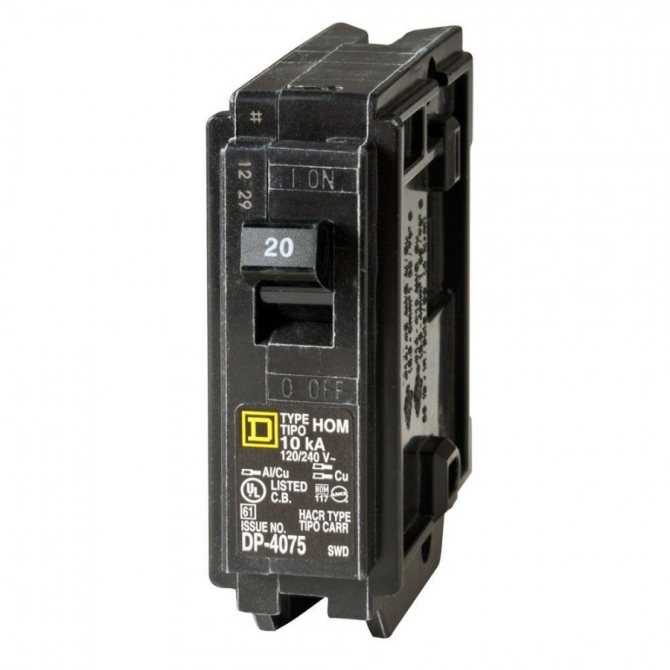

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины.
Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции.
Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии.
В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.
Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание.
За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником.
Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике.
Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже.
Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Методы построения и виды систем селективной защиты
На основе перечисленных принципов выделяют основные методы и виды проектирования систем селективной защиты.
Селективность по току
В сеть последовательно устанавливаются автоматические выключатели с различными порогами срабатывания по току.

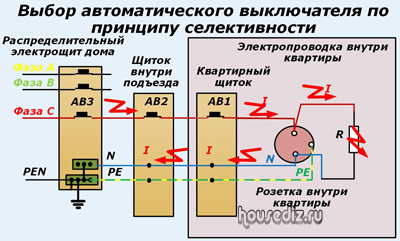

Принцип построения селективности по току
Примером может быть сеть обычной квартиры или частного дома, когда в РЩ устанавливается вводной автомат на 25А, после него промежуточный на 16А. На розеточные осветительные группы или бытовые приборы с отдельной линией ставят автоматы с пределом срабатывания в 10А. При этом временные и другие пороги срабатывания у этих защитных выключателей могут быть одинаковыми или различаться в зависимости от характера нагрузки.

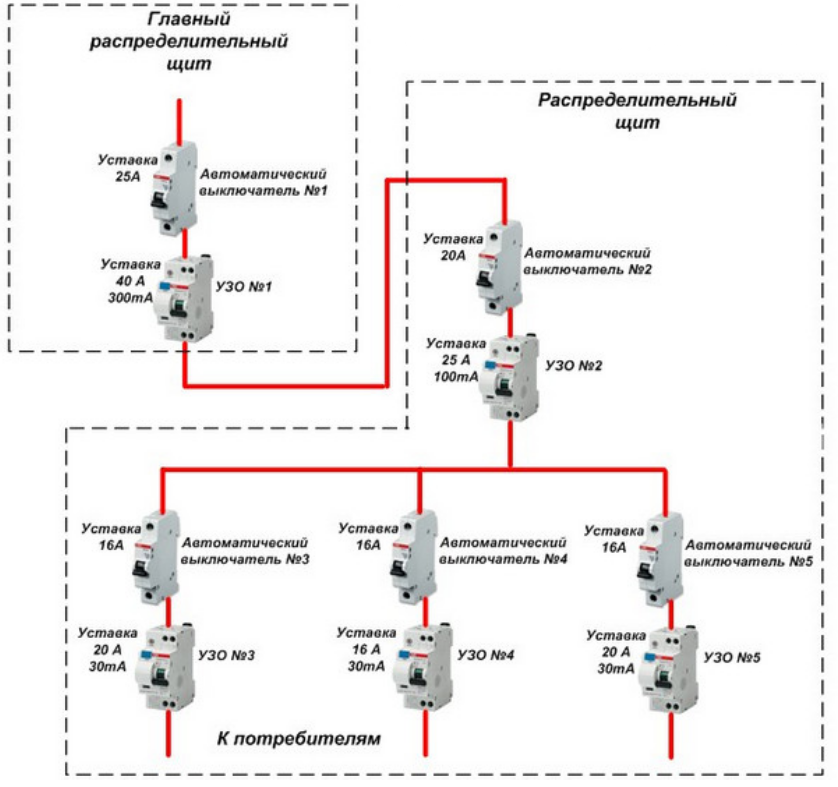

Схема селективной защиты по току
Селективность по временному интервалу срабатывания защиты
В этом случае построение защиты осуществляется по тому же принципу, как с токовой защитой, только определяющим параметром по селективности является время срабатывания автоматических выключателей при достижении порогового значения токов.
Схема селективной защиты по времени
Вводной автомат в распределительном щите ставится на интервал срабатывания в 1 секунду, промежуточный выключатель имеет интервал 0,5 секунды, а перед самой нагрузкой – автоматы с интервалом срабатывания 0,1 сек.
- Времятоковая защита – это совокупность элементов с учетом пороговых значений срабатывания по току и времени, практически комбинированный вариант селекции параметров, перечисленных выше;

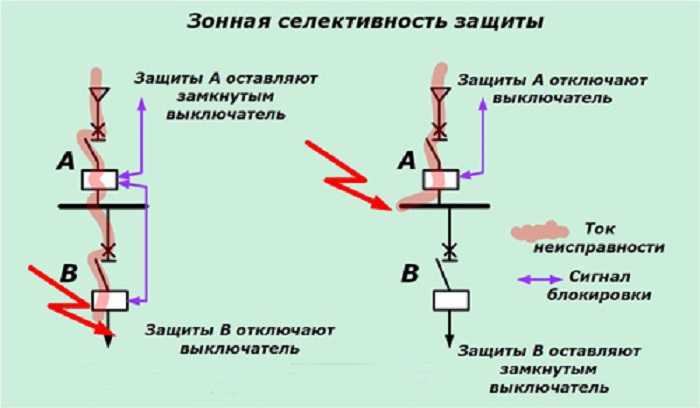

- Зонная защита – когда селективный принцип защиты применяется для отдельного участка цепи;
