Примеры СЭС
Теперь, давайте, рассмотрим примеры солнечных электростанций, которые есть в мире.
ТОП 5 самых мощных СЭС в мире
Группа СЭС в штате Гуджарат (Индия)
Индия ставит перед собой амбициозную цель – добиться 15 процентов электроэнергии из альтернативных источников. И комплекс СЭС является одним из шагов в этом направлении. В разработке и строительстве этого проекта принимали участие десятки компаний из различных стран. Вернуться к содержанию
СЭС находится в США (штат Калифорния). Объект был запущен в конце прошлого года. Строительство было запущено в 2011 году в районе Antelope Valley. При строительстве станции использовано 3800 тысяч солнечных панелей. Пятая часть этих панелей находится на шасси и имеют возможность поворачиваться вслед за солнцем.
Год назад в США построили СЭС Star в Калифорнии
Суммарная мощность электростанции составляет 579 мегаватт. Этого хватит, чтобы закрыть потребности в электроэнергии для города с населением 75 тысяч человек. Вернуться к содержанию
Topaz
Электростанция также находится в Калифорнии и была запущена в 2014 году. Её построила и эксплуатирует американская компания First Solar. Topaz – это один из крупнейших проектов в сфере солнечной энергетики. Стоимость строительства этой станции составляет 2,5 миллиарда долларов.
Sunlight Farm
Ещё одна СЭС в Калифорнии, которая была запущена в прошлом году. Этот проект расположен в пустыне Мохаве рядом с Национальным Лесным Парком. Мощность Sunlight Farm составляет 550 мегаватт. В её составе работает около девяти миллионов тонкопленочных фотоэлектрических панелей. Вернуться к содержанию
Ivanpah
И замыкает пятёрку проект из той же США суммарной мощностью 397 мегаватт, который был построен в 2013 году. Эта электростанция относится к термально-концентрирующим башенного типа. Ivanpah находится неподалёку от Лас-Вегаса в штате Невада. Первоначально проект проектировался на большую мощность, но затем его урезали, чтобы не он не оказал вредного воздействия на жизнь пустынной черепахи. Общая мощность электростанции 397 МВт.
Солнечная электростанция Ivanpah
В состав станции входят около 170 тысяч гелиостатов, фокусирующих солнечную энергию на три энергетические вышки. Первый год работы станции показал, что энергии было выработано лишь 50% от заявленной мощности. Причиной тому стали разнообразные погодные сюрпризы. Вернуться к содержанию
Солнечные станции в России
В других регионах России можно отметить Кош-Агачскую СЭС. Она находится в республике Алтай. Эта станция заработала в 2014 году. В её составе работает 20880 фотомодулей суммарной мощностью 5 мегаватт. Годом раньше заработала солнечная электростанция такой же мощностью в дагестанском Каспийске. В будущем планируется нарастить её мощность до 9 мегаватт. В Якутии была построена станция мощностью 1 мегаватт, что является рекордом для СЭС за полярным кругом.
В планах строительство СЭС на Ставрополье мощностью 75 мегаватт. Кроме того, компания Xevel собирается развернуть несколько солнечных электростанций на территории Сибири. Их общая мощность составит более 250 МВт. СЭС собираются расположить на побережье Северного Ледовитого океана, на территориях по границам Монголии, Казахстана, Китая. Электростанции от Xevel должны появиться в Забайкалье и Омске.
Солнечная электростанция — инженерное сооружение, служащее преобразованию солнечной радиации в электрическую энергию. Способы преобразования солнечной радиации различны и зависят от конструкции электростанции.
Действие тарельчатых электростанций

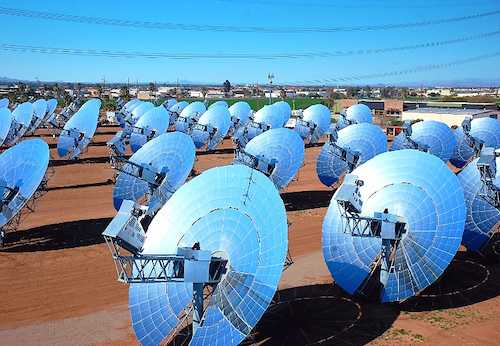

Электростанции тарельчатого типа включают в себя различное количество модулей. Они образуют самостоятельные группы, способные выдавать повышенную мощность, от сотен киловатт до нескольких мегаватт.
Каждый модуль конструктивно включает в себя несколько основных компонентов:
- Опоры для крепления ферм. Они же используются как основание для других элементов.
- Отражатель, концентрирующий солнечные лучи. Конструктивно изготовлен в форме тарелки, что и послужило названием для всей системы. Настройка каждого отражателя осуществляется в индивидуальном порядке. Максимальный диаметр зеркала составляет 2 метра.
- Приемник. Располагается непосредственно под отражателем и принимает на себя сконцентрированные солнечные лучи. Чаще всего в качестве приемника используется парогенератор или двигатель Стирлинга.
В целом, солнечные тарельчатые установки являются своеобразной батареей, включающей в себя параболические зеркала, напоминающие своей формой спутниковую тарелку. Они располагаются таким образом, чтобы сфокусированные лучи могли нагревать теплоноситель в приемнике до 1000 градусов. Такая температура обеспечивает работу генератора и производство электроэнергии практически в любых условиях.
СЭС башенного типа
Данные электростанции основаны на принципе получения водяного пара с использованием солнечной радиации. В центре станции стоит башня высотой от 18 до 24 метров (в зависимости от мощности и некоторых других параметров высота может быть больше либо меньше), на вершине которой находится резервуар с водой. Этот резервуар покрыт чёрным цветом для поглощения теплового излучения. Также в этой башне находится насосная группа, доставляющая пар на турбогенератор, который находится вне башни. По кругу от башни на некотором расстоянии располагаются гелиостаты. Гелиостат — зеркало площадью в несколько квадратных метров, закреплённое на опоре и подключённое к общей системе позиционирования. То есть, в зависимости от положения солнца, зеркало будет менять свою ориентацию в пространстве. Основная и самая трудоемкая задача — это позиционирование всех зеркал станции так, чтобы в любой момент времени все отраженные лучи от них попали на резервуар. В ясную солнечную погоду температура в резервуаре может достигать 700 градусов. Такие температурные параметры используются на большинстве традиционных тепловых электростанций, поэтому для получения энергии используются стандартные турбины. Фактически на станциях такого типа можно получить сравнительно большой КПД (около 20%) и высокие мощности.
Пример: Построена в 2007 СЭС в Крыму

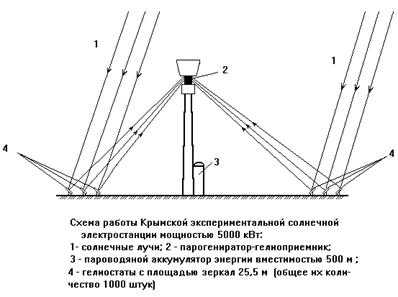

В Крыму была построена СЭС такого же типа в Щёлкино как резервный источник электричества для планируемой там АЭС. Но по большому счету, эта станция была экспериментальной: ее мощность 5 МВт. При эксплуатации этой станции было выявлено множество трудностей. Одна из них — система позиционирования отражателей практически полностью (95) расходовала энергию, вырабатываемую станцией . Также возникали трудности с очисткой зеркал. Вскоре эта станция прекратила своё существование и была разворована.
Плюсы и минусы солнечных электростанций
Описанные ниже преимущества и недостатки в равной степени справедливы для стационарных электростанций большой мощности и небольших портативных.
Плюсы
- Фотоэлектрические панели улавливают свет, даже когда на небе тучи. Они могут улавливать лучи, недоступные для нашего глаза. Таким образом, электростанция работает беспрерывно;
- Есть возможность комбинировать получение энергии из нескольких источников. Обычно применяют ветро─солнечные батареи, сочетающие возможности обоих типов электростанций. Такая связка может функционировать практически беспрерывно без оглядки на внешние факторы;
- Мобильные электростанции имеют небольшие габариты и могут использоваться для обеспечения электроэнергией дома;
- Средний срок службы оборудования СЭС составляет 30─50 лет. При подключении накопительных аккумуляторов, энергия может быть запасена днём и затем использоваться ночью;
- Солнечная энергия бесплатна;
- Солнечные электростанции надёжны, долговечны и дешёво обходятся в обслуживании.
Минусы
- Нельзя использовать фотоэлементы ночью. По этой причине нужно использовать накопительные аккумуляторы;
- Не во всех климатических зонах солнечные электростанции имеют одинаковую эффективность;
- СЭС имеют низкий КПД. В большинстве случаев он составляет 20 процентов. То есть, остальные 80 процентов солнечной энергии теряются. Если сравнивать с другими альтернативными электростанциями, то ветряные имеют КПД до 40, а приливные ─ до 70 процентов.
Производители солнечных станций для максимальной эффективности своих систем рекомендуют использовать гибридные системы, преобразующие энергию солнца в тепловую и электрическую. Вернуться к содержанию
Принцип работы и разновидность солнечных электростанций

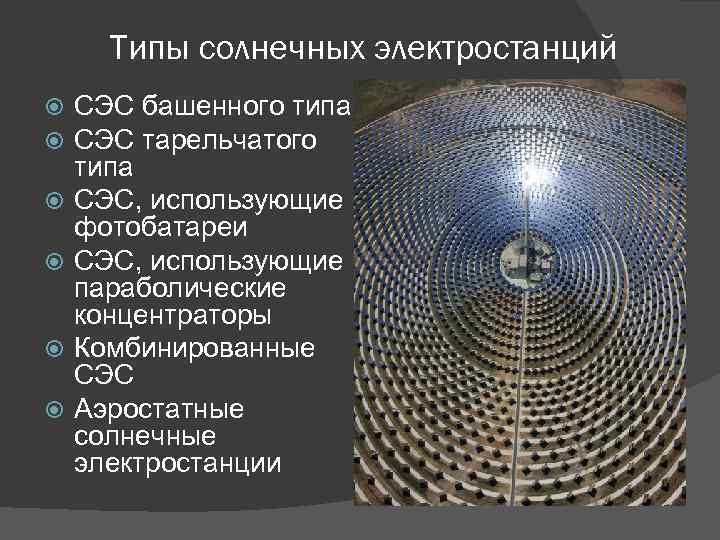

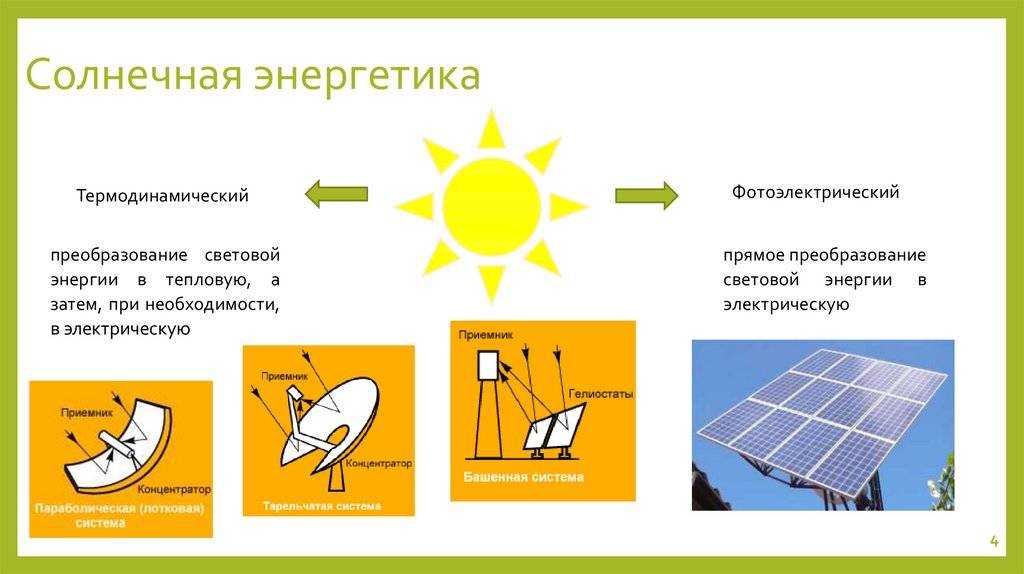

Функциональность солнечных электростанций зависит от их конструкции. Есть несколько видов СЭС. По функциональности они разделяются на две группы:
- устройства, превращающие солнечные потоки сначала в тепловую энергию, а затем в электрическую;
- станции, напрямую преобразующие радиацию светила в электрический ток.
СЭС бывают разного строения.
Башенная установка

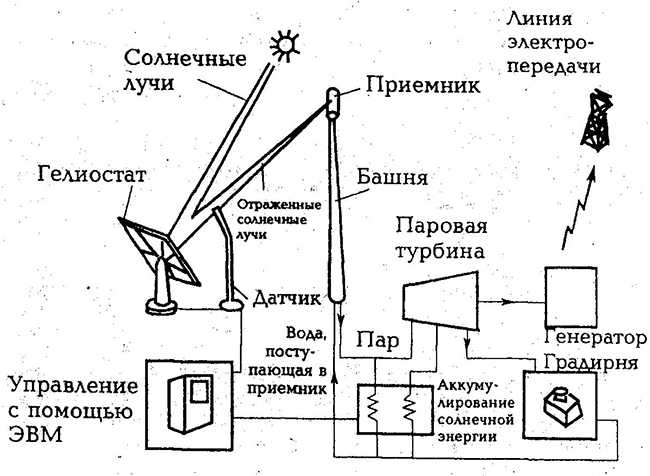

Конструкция представляет собой сложную систему. Ее название говорит само за себя. Схема предполагает наличие специальной башни, вверху которой расположен водяной котел черного цвета.
Башня содержит группу насосов, качающих жидкость в резервуар. Рядом с высотным сооружением по кругу находятся наземные гелиостаты – опорные сферические зеркала. Они отслеживают перемещение солнца и направляют отраженный световой поток на емкость. Полученный в котле пар подается в турбины, которые вырабатывают электричество. Затем охлажденная жидкость возвращается в котел. Такой тип электростанции задействует стандартные турбокомпрессоры с высоким показателем КПД и мощности, что очень выгодно в промышленных масштабах.
Тарельчатый тип
Этот вид СЭС функционально напоминает предыдущую конструкцию, но имеет другую схему строения. Система состоит из высотных солнечных модулей с приемником и круглым зеркальным отражателем, напоминающим тарелку. Мощность модуля определяет количество используемых зеркал. Тарельчатая установка может работать от сети или автономно.
Солнечные электростанции с батарейными установками
Конструкции состоят из солнечных батарей, обеспечивают энергией разные объекты инфраструктуры. Они могут устанавливаться в разных частях здания или на специально отведенных территориях, так как легко поддаются монтажу. Основу системы составляют отдельные модули разной мощности, которые состоят из полупроводниковых материалов. Фотоэлектрические элементы способны преобразовывать в ток любые солнечные лучи – прямые или рассеянные.
С применением параболоцилиндрического концентратора
Это вид СЭС идентичен станциям башенного типа. Они нагревают теплоноситель так, как это нужно турбогенератору. Большую роль играет длинное зеркало параболоцилиндрической формы со специальной трубкой, которая перемещает масло или незамерзающую жидкость. Нагреваясь до нужной температуры, теплоноситель превращает воду в пар, который используется турбиной.
Как работает
С двигателем Стирлинга
СЭС с двигателем Стирлинга
Такие СЭС достигают высокой концентрации теплового излучения. Система улавливания светила осуществляется по двум координатам. Солнечный свет фокусируется в одном месте небольшой площади. Зеркальная конструкция оборудована тепловой машиной – двигателем Стирлинга с применением солнечных модулей. Она работает по принципу периодического нагрева-охлаждения рабочего тела, извлекая энергию путем изменения его объема. Рабочим телом может быть газ или жидкость.
Есть несколько вариантов двигателей Стирлинга, работающих по разным циклам. Функциональность машины зависит от особенностей ее конструкции. Цикличность задается диаметром поршня-вытеснителя, который влияет на радиус кругового движения регенератора.
Космического типа

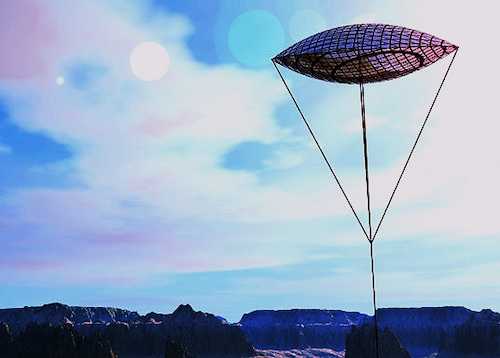

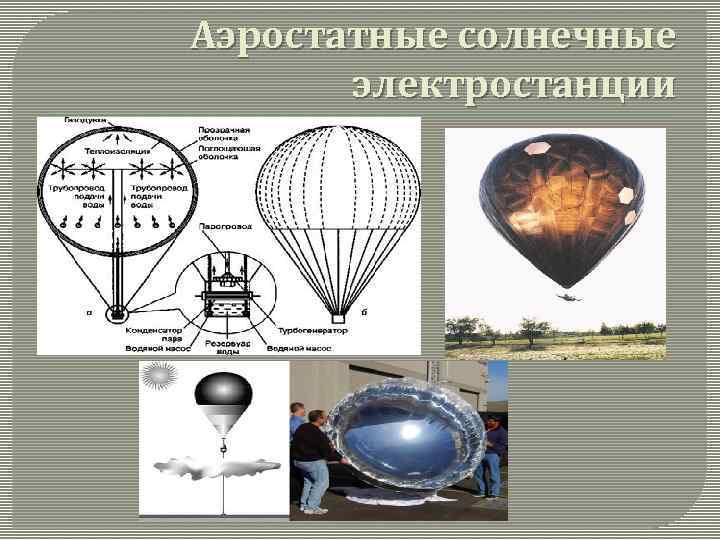

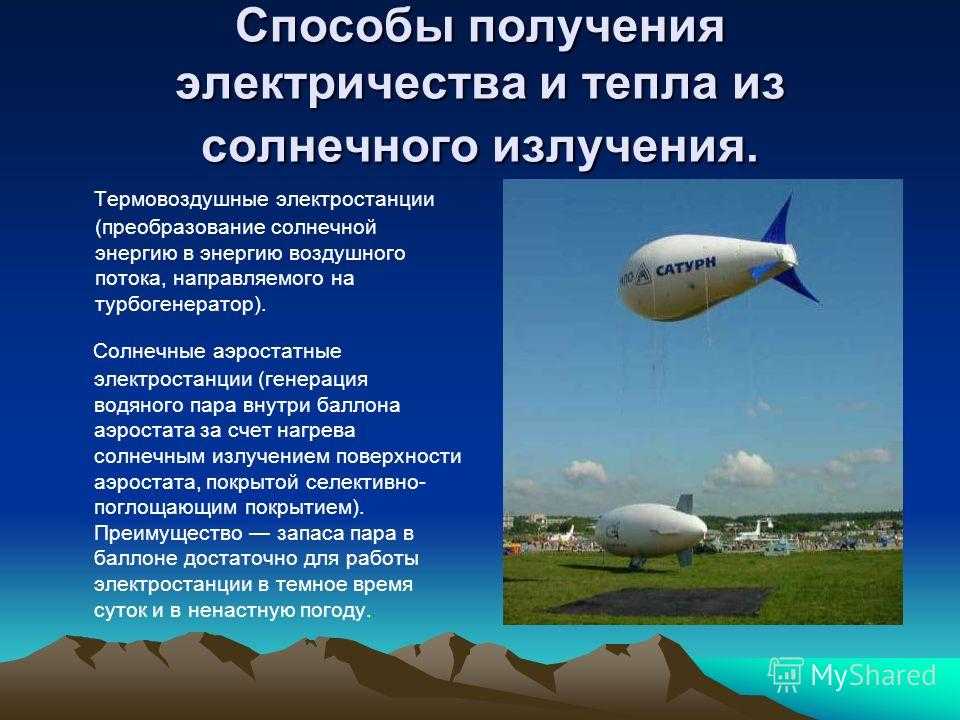

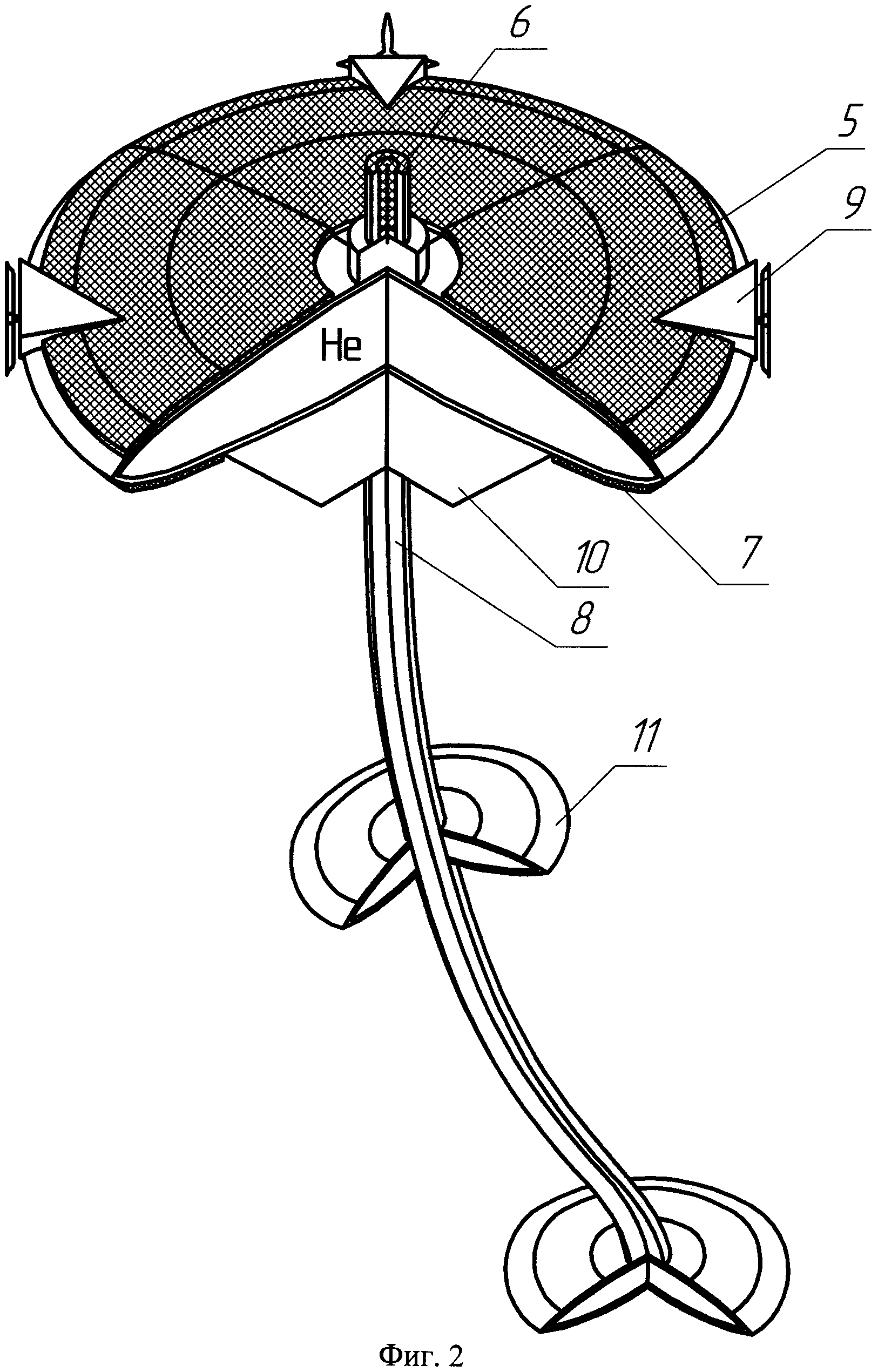

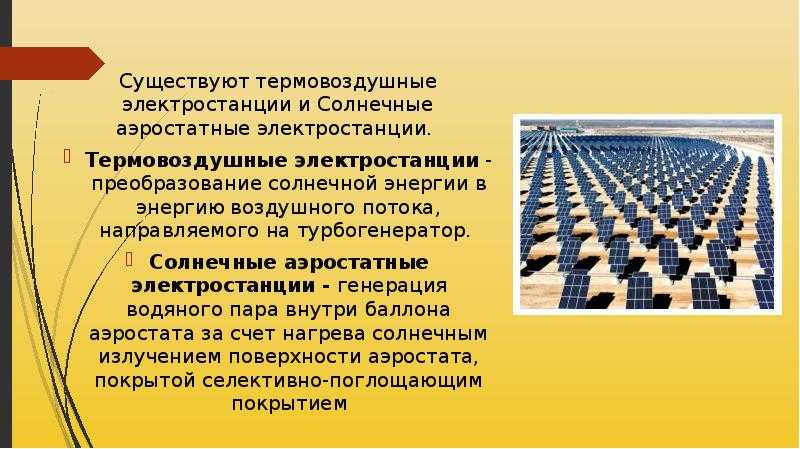

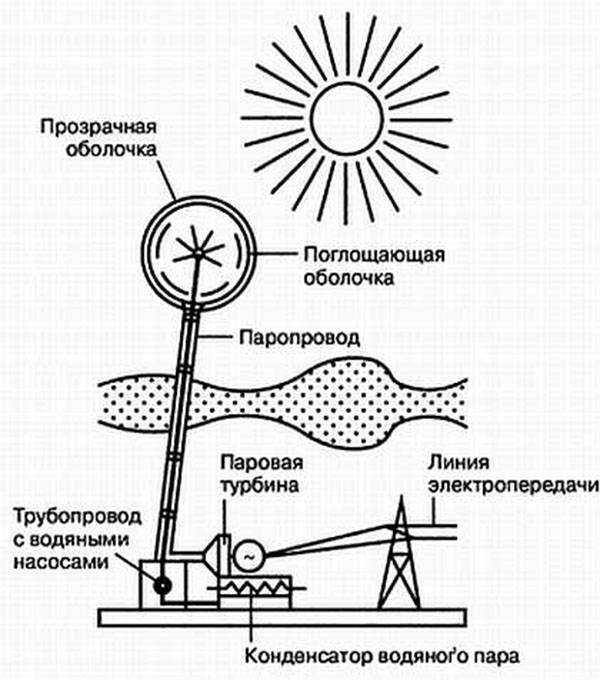

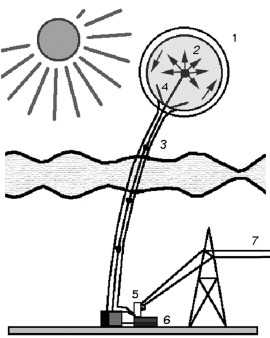

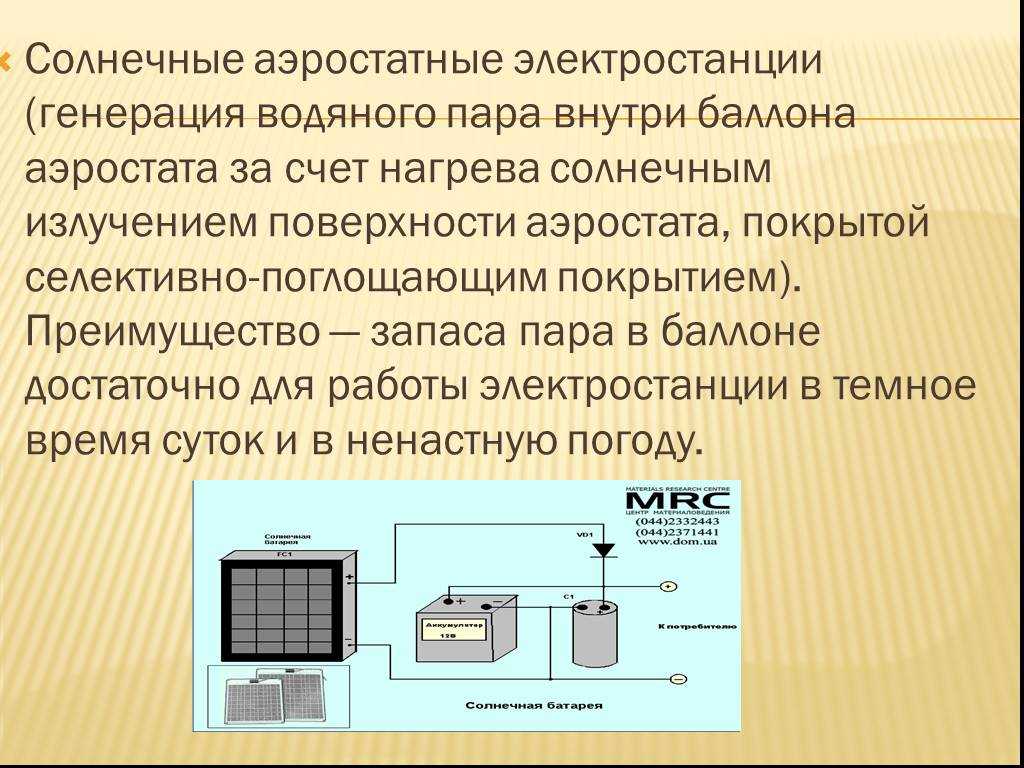

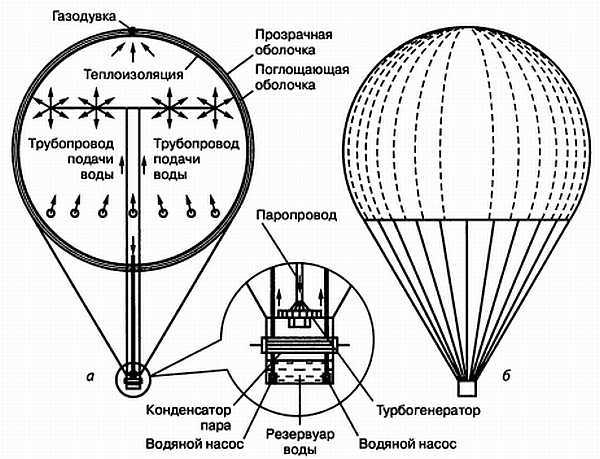

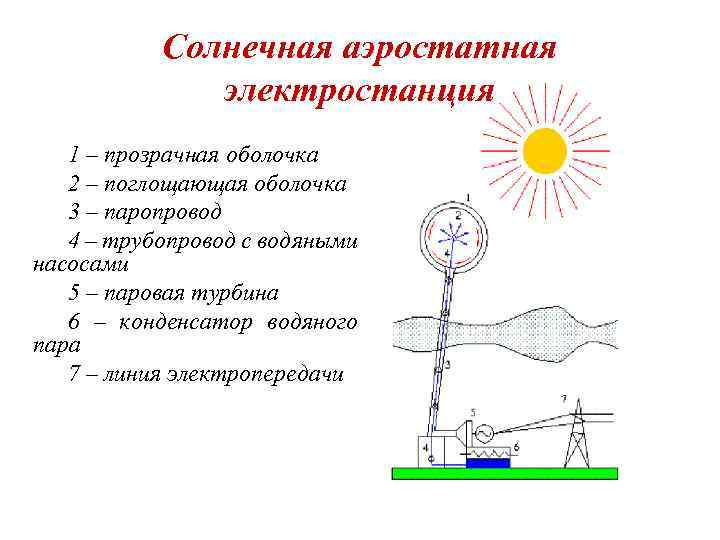

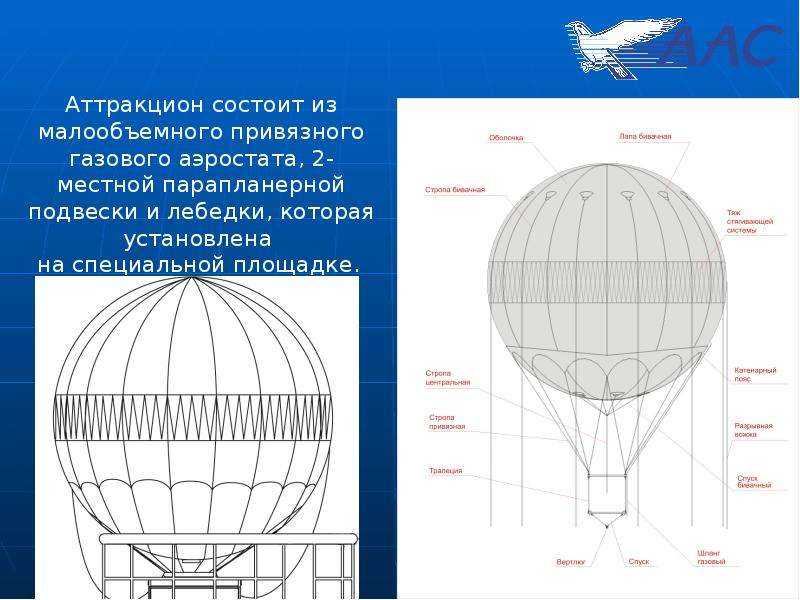

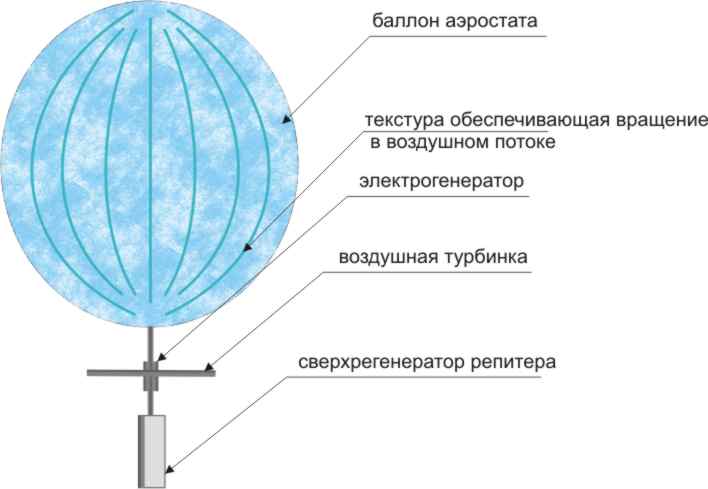

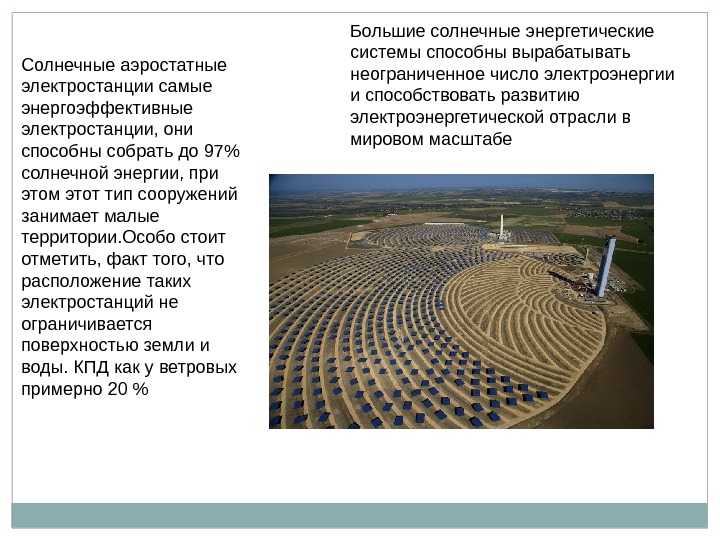

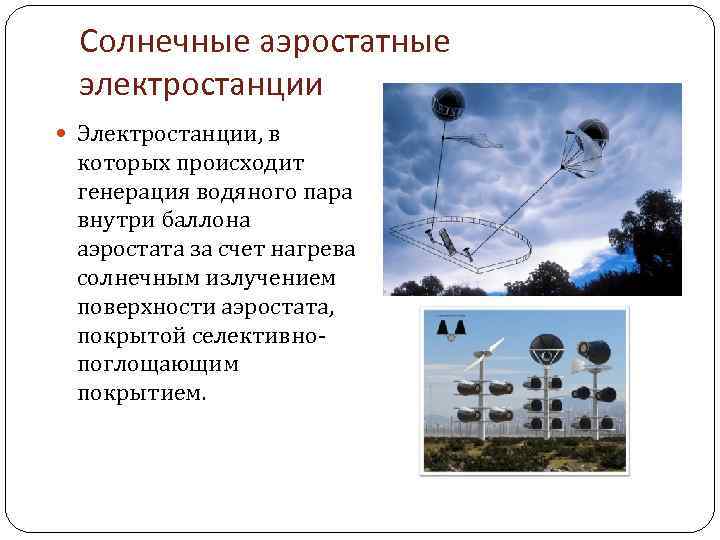

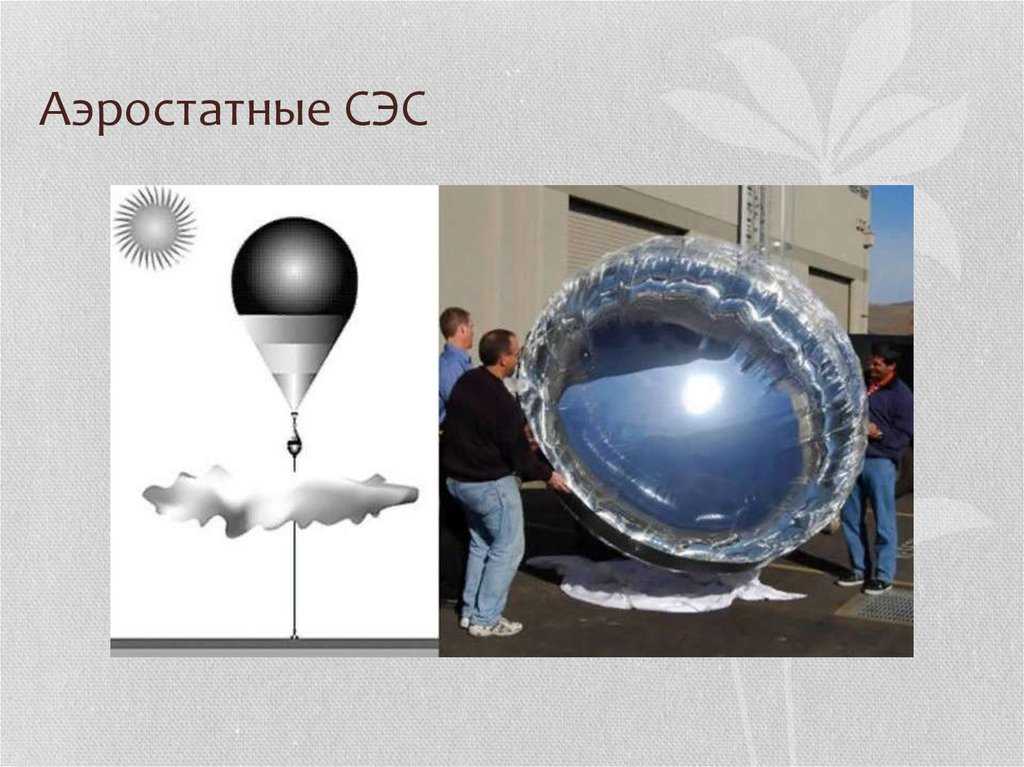

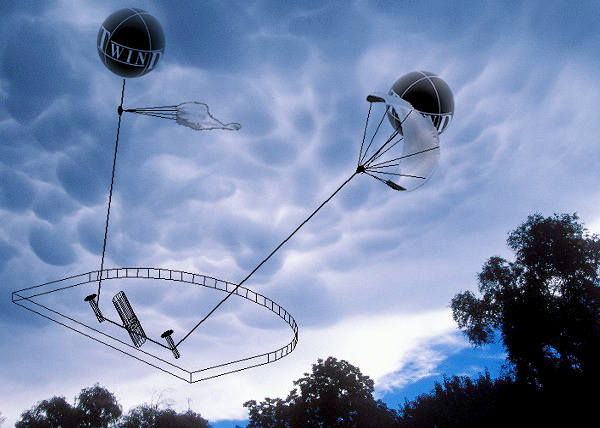

СЭС аэростатного типа являются нововведением. Они работают при помощи специальных комплектов модулей, расположенных на орбитальных станциях вне нашей планеты. Устройства улавливают большое количество солнечной энергии, поэтому мощны и эффективны.
Комбинированные конструкции
Такой вид СЭС – это совокупность разных источников энергии с установкой солнечных батарей. Они могут включать несколько разновидностей солнечных электростанций или дополнительную установку теплообменных конструкций для образования раскаленной жидкости, которая впоследствии может применяться в разных целях.
С вакуумным механизмом
Солнечно-вакуумные электростанции функционируют на искусственно созданной энергии путем различия температур воздуха возле нагретой солнцем земли и на возвышенности. Конструкцию системы составляет башня с электрогенератором и закрытая стеклом прилегающая территория.
Солнечные электростанции башенного типа
Все башенные электростанции работают на воде, превращающейся в пар под влиянием солнечных лучей. В центре установки располагается башня, на вершине которой установлена емкость с водой. Данный резервуар окрашивается черным цветом, усиливающим его способность к поглощению солнечных лучей. Подача воды в емкость осуществляется насосами. В результате нагрева, вода превращается в пар с температурой более 500 градусов, приводящий в действие турбогенератор, установленный неподалеку от башни.
Максимальная концентрация солнечной энергии в нужной точке достигается за счет гелиостатов в количестве нескольких сотен, расположенных вокруг башни. Каждый из них направляет отраженный солнечный луч в точном направлении к емкости с водой. Гелиостат по своей сути является зеркалом с различной площадью, в зависимости от общей конструкции установки. Все зеркала устанавливаются и закрепляются на опорах.
Точное направление луча обеспечивается автоматическими системами фокусировки, определяющими позицию гелиостатов в соответствии с положением солнца в конкретное время дня. В наиболее жаркие дни величина температуры пара может достигать 700 градусов, и турбина функционирует в стабильном рабочем режиме.
В башенных электростанциях может использоваться не только вода. В некоторых зарубежных установках используются жидкие теплоносители в виде соляного раствора, сохраняющие тепло даже с наступлением темноты. Вначале соль разогревается до 565 градусов, после чего она поступает в емкость с жидким теплоносителем. Жидкость нагревается, и вся дальнейшая работа происходит оп общей схеме.
Солнечные электростанции: плюсы и минусы
Достоинства солнечных электростанций
- СЭС — это возобновляемый источник энергии. Еще более 5 млрд. лет жители Земли могут не беспокоиться об истощении солнечного ресурса. По человеческим меркам, это неисчерпаемый энергоресурс, и развитие гелиотехнологий — это существенный вклад в жизнь будущих поколений.
- Гелиосистемы могут работать в любой точке земли — как на экваторе, так и в Антарктиде. Температура воздуха роли не играет, необходим лишь доступ к солнечному свету.
- СЭС оказывают минимальное воздействие на окружающую среду. Конечно, и изготовление, и транспортировка , и установка гелиосистем сопровождаются выбросами в атмосферу, но по сравнению с традиционными энергосистемами, эти малозначимые эффекты.
- В гелиосистемах нет особых движущих узлов, кроме, например, сервопривода, который регулирует расположение панелей в пространстве. Поэтому гелиостанции работают бесшумно. Это позволяет устанавливать СЭС даже на крышах и стенах жилых домов.
- Солнечные электростанции сохраняют свою эффективность 25 лет. После этого срока некоторые показатели снижаются, но станция продолжает работать. Обновлять систему можно частями, заменяя отдельные модули на новые.
- Гелиосистемы применяются в разных сферах: они поставляют электричество в труднодоступные регионы, где нет централизованных электросетей; используются для опреснения воды; питают спутники на орбите и так далее.
- Потенциал СЭС растет с развитием науки. Открытия в квантовой физике и нанотехнологиях позволят увеличить мощность гелиостанций. А инженерный разработки смогут превратить жилое здание в маленькую СЭС.
Недостатки солнечных электростанций
- Эффективность СЭС зависит от времени суток и погодных условий. По ночам солнце не светит, а в условиях облачности свет слишком рассеянный. Хотя, например, вакуумные СЭС очень чувствительны к инфракрасному излучению, поэтому накапливают гелиоэнергию даже в пасмурную погоду (пусть и с более низкой эффективностью). В основном же, эта проблема солнечных электростанций решается за счет оборудования их аккумуляторами для запасания энергии и последующего ее использования в неблагоприятных для СЭС условиях.
- Техническое обслуживание гелиостанций. Вне зависимости от типа, гелиопанели регулярно нуждаются в очистке от пыли. Кроме того, некоторые типы панелей могут перегреваться, поэтому они нуждаются в системах охлаждения или вентиляции.
- Атмосфера над СЭС может нагреваться настолько, что пролетающие над ней птицы просто испаряются. По некоторым источником, над крупными гелиоустановками погибает одна птица каждые две минуты.
- Хотя гелиоэнергетика считается, в целом, «зеленой» отраслью, изготовление гелиоустановок происходит с выбросом парниковых газов.
- Современные гелиопанели обладают мощностью энергоносителя около 16-18 Ватт на квадратный метр. Этот показатель можно одновременно считать достоинством и недостатком солнечной электростанции. В этом солнечная энергетика превосходит другие альтернативные источники энергии, но уступает традиционным — углю, газу, нефти и атомной энергии.
- Гелиоустановки все еще отличаются высокой стоимостью, и это главный спорный момент в их использовании. Это вызвано, например, применением в них редких и дорогих элементов: теллура и индия. Да и аккумуляторные батареи, которые стабилизируют поступление энергии от гелиоустановок, обходятся в немалые суммы. Вопрос стоимости чаще всего решается на государственном уровне, когда власти предлагают субсидии предприятиям и частным лицам для перехода на солнечное электроснабжение.
Если бы не стоимость, СЭС быстро бы стали мировым лидером в альтернативной энергетике.
Солнце как источник энергии
Солнце можно сравнить с термоядерным реактором, который прослужит еще 5 миллиардов лет. По мощности излучения 1 метр квадратный площади Солнца сравним с миллионом электроламп. Этой мощи с избытком хватит для обеспечения потребностей людей. Остается только собрать эту энергию и преобразовать ее в удобную для использования форму.
В ясный день на квадратный метр поверхности Земли приходится 1 кВт солнечной энергии. Современная солнечная панель такой же площади может собрать и преобразовать 170 Вт, то есть ее КПД равен 17%. Для того, чтобы заменить энергию всех электростанции Земли гелиоэнергией, нужно всего 66000 квадратных километров гелиопанелей. Такой гелиопарк занял бы всего 1% площади Сахары.
Способы получения тепла и электричества из Солнца:
- Пассивный способ использования гелиоэнергии очень прост: жидкость помещается в контейнер темного цвета, который нагревается под лучами солнца. Полученное тепло используется, к примеру, для обогрева помещений. В более прогрессивном виде этот способ используется в строительстве, когда сама конструкция здания служит аккумулятором тепла Солнца.
- Активный способ предполагает использование коллекторов (воздушные, плоские и вакуумные) или батарей. Первые преобразуют энергию Солнца в тепло, вторые — в электричество. Большинство гелиоэлектростанций включают в себя модули из коллекторов или батарей.
Солнечные электростанции, использующие фотобатареи (СЭС, использующие фотобатареи)

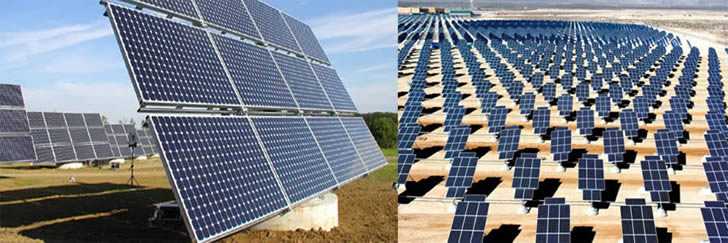

СЭС этого типа в настоящее время очень распространены, так как в общем случае СЭС состоит из большого числа отдельных модулей (фотобатарей) различной мощности и выходных параметров. Данные СЭС широко применяются для энергообеспечения как малых, так и крупных объектов (частные коттеджи, пансионаты, санатории, промышленные здания и т. д.). Устанавливаться фотобатареи могут практически везде, начиная от кровли и фасада здания и заканчивая специально выделенными территориями. Установленные мощности тоже колеблются в широком диапазоне, начиная от снабжения отдельных насосов, заканчивая электроснабжением небольшого посёлка.
Как устроена сетевая солнечная электростанция

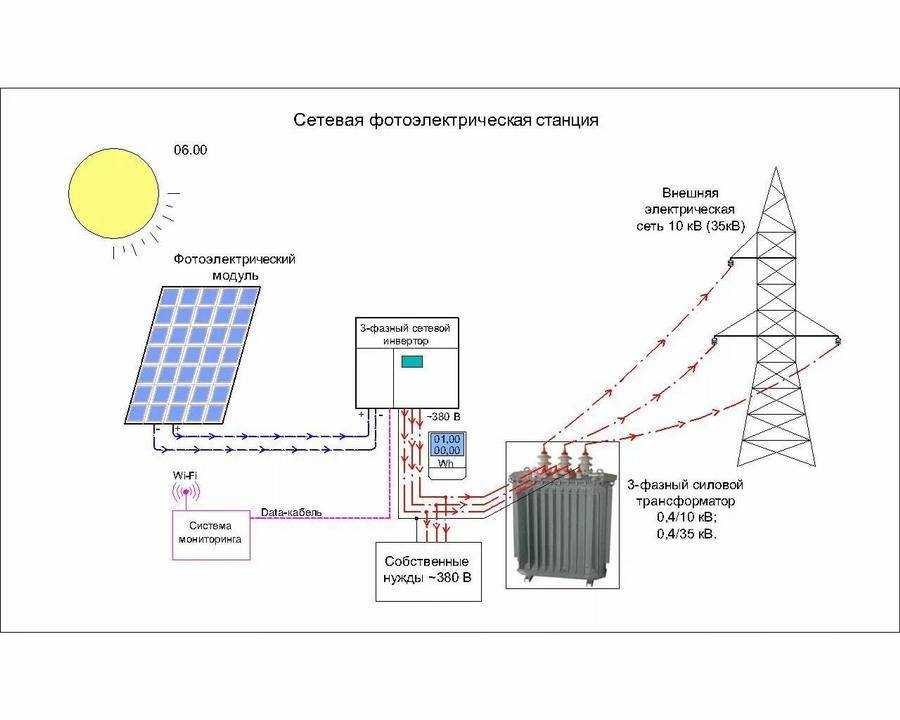

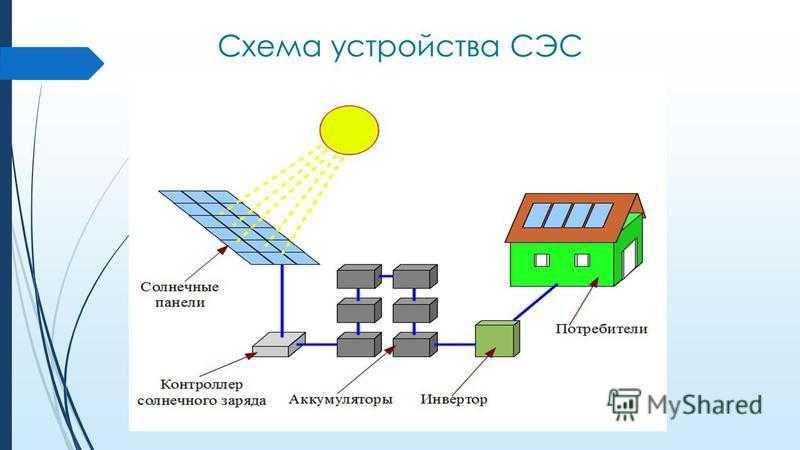

Готовый к использованию комплект сетевой СЭС включает в себя фотоэлектрические модули, инвертор, коннекторы, кабели и электрический щит, опционально — опорные конструкции для монтажа (на кровле или на земле).
Фотоэлектрические модули, именуемые в простой речи “солнечными батареями” — важнейшая часть системы, отвечающая за эффективность преобразования солнечной энергии в электрическую. Технологий изготовления солнечных модулей несколько, но для регионов с относительно небольшим количеством солнечных дней (в число которых входит и средняя полоса России) предпочтительно использовать наиболее эффективные панели, к которым можно смело отнести гетероструктурные, позволяющие максимально использовать рассеянное освещение. КПД гетеростуктурных ФЭМ “Хевел”- один из самых высоких на сегодняшний день (до 22,3 % для двусторонних модулей (BiFi +20%)) — по этому показателю они превосходят модули, изготовленные по классическим кремниевым технологиям (моно- и поликристаллические). Кроме того, гетероструктурные модули отличаются более высокой устойчивостью к нагреву, в то время как у классических кристаллических потеря мощности при высокой температуре поверхности может достигать 25%. Гетероструктурная технология получила признание в странах Европы, но в России пока распространена мало — это связано в первую очередь со сложностью и высокой стоимостью организации производства. Компания ”Хевел” — пионер в этой области: специалисты “Хевел” смогли не только развернуть производство полного цикла на территории нашей страны, но и внести в технологию усовершенствование
Но что особенно важно — гетероструктурные модули “Хевел” разрабатывались и проходили испытания именно в российских условиях и адаптированы к ним гораздо лучше, чем любые другие.
Коннекторы МС4 соединяют фотоэлектрические модули в единую цепь. Количество коннекторов зависит от числа ФЭМ.
Инвертор преобразует постоянный ток в переменный. Инвертор, входящий в комплект сетевой электростанции от компании “Хевел”, имеет функцию удаленного управления и мониторинга, которая позволяет пользователю контролировать параметры системы и изменять их при необходимости.
Солнечный кабель. Для солнечных электростанций применяются специальные кабели наружной прокладки с медными жилами, двухслойной изоляцией и защитой от внешних воздействий: влаги, ультрафиолета, перепадов температуры.
Электрический щит принимает и распределяет электроэнергию внутри помещения. В распределительной панели устанавливаются предохранители и автоматические выключатели.

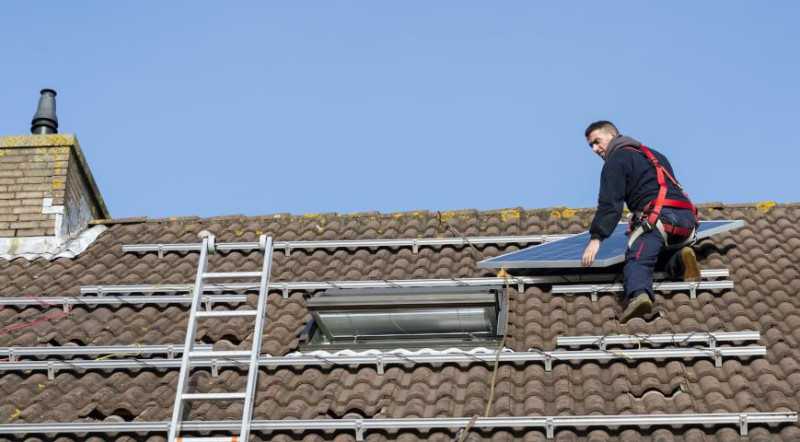

Опорные конструкции подбираются исходя типа кровли и угла ее наклона. Установить фотоэлектрические модули можно на кровлю любой конфигурации: плоскую, простую скатную, вальмовую, многощипцовую и пр. Опорные конструкции выбираются в зависимости от материала кровли, несущая способность стропил в большинстве случаев достаточна для установки ФЭМ, так как нагрузка распределяется равномерно. Оптимальный угол наклона для эффективной работы СЭС разнится в зависимости от региона и при необходимости корректируется с помощью опорных конструкций. Например, для Московской области оптимальным считается уклон 42-43 градуса, но при монтаже на крышу желательно использовать угол наклона самой крыши, чтобы избежать возникновения дополнительных нагрузок (в первую очередь ветровой).
Если на крыше есть мансардные окна, трубы или аэраторы, это не проблема: фотоэлектрические модули совершенно не обязательно устанавливать вплотную друг к другу.
Монтаж фотоэлектрических модулей
