Глухозаземленная нейтраль что это такое для чайников

Требования к заземлению

Обеспечение безопасности потребителя при работе с электрическими приборами — приоритетная задача производителей и эксплуатантов электроустановок, поэтому в этой сфере действует ряд норм и правил. Отметим основные:

• Заземлять нужно все, что имеет металлический корпус: котлы, станки, насосы, инструменты, оборудование;
• Штыри и соединения контура должны отличаться антикоррозионностью и износостойкостью, что обеспечивается правильным выбором материала и диаметра — например, для этих целей нередко используется нержавеющая сталь с поперечным сечением не менее 90 кв. мм;
• Заземлители должны всегда находиться во влажной почве — для этого нужно учесть географические, климатические и геологические особенности региона и выбрать правильную глубину размещения металлических электродов.

Основные виды заземления

Конструкция, обеспечивающая контакт с грунтом, может иметь разное назначение. В зависимости от этого заземление делят на 2 вида.

Естественное

Такие системы используют в качестве Pe-контура уже существующие металлоконструкции, врытые в грунт.

Примеры:

• части зданий и сооружений, арматуры их фундаментов;
• трубопроводы, кроме транспортирующих горючие и взрывоопасные вещества;
• обсадные колонны скважин;
• свинцовые оболочки кабелей;
• рельсовые пути неэлектрифицированных железных дорог.

Естественное заземление предпочтительно, т.к. позволяет снизить затраты на устройство системы.

Искусственное

В такой системе используют Pe-контур, специально изготовленный для сброса заряда в грунт. К этому варианту прибегают в ситуациях, когда естественное заземление отсутствует или у него высокое сопротивление растеканию тока.

3.2.2. Цели заземления

Защитное заземление служит исключительно для защиты людей от поражения электрическим током. Наличие защитного заземления часто приводит к увеличению уровня помех в системах автоматики, однако оно является необходимым, поэтому исполнение сигнальной и силовой земли должно базироваться на предположении, что защитное заземление имеется и оно выполнено в соответствии с ПУЭ []. Защитное заземление можно не применять только для оборудования с напряжением питания до 42 В переменного или 110 В постоянного тока, за исключением взрывоопасных зон. Подробнее см. раздел и ПУЭ, гл.1.7.

Правила заземления для уменьшения помех от сети 50 Гц в системах автоматизации зависят от того, используется ли сеть с глухозаземленной или с изолированной нейтралью. Заземление нейтрали трансформатора на подстанции выполняется с целью ограничения напряжения, которое может появиться на проводах сети 220/380 В относительно Земли при прямом ударе молнии или в результате случайного соприкосновения с линиями более высокого напряжения, или в результате пробоя изоляции токоведущих частей распределительной сети.

Электрические сети с изолированной нейтралью используются для избегания перерывов питания потребителя при единственном повреждении изоляции, поскольку при пробое изоляции на землю в сетях с глухозаземленной нейтралью срабатывает защита и питание сети прекращается. Кроме того, в цепях с изолированной нейтралью при пробое изоляции на землю отсутствует искра, которая неизбежна в сетях с глухозаземленной нейтралью

Это свойство очень важно при питании оборудования во взрывоопасной зоне. В США в нефтегазовой и химической промышленности используется также заземление нейтрали через сопротивление, ограничивающее ток на землю в случае короткого замыкания []

Сигнальная земля служит для упрощения электрической схемы и удешевления систем и устройств автоматики. При использовании сигнальной земли в качестве общего провода для разных цепей появляется возможность применения одного общего источника питания для всей электрической цепи вместо нескольких «плавающих» источников. Электрические цепи без общего провода (без земли) всегда можно преобразовать в цепи с общим проводом и наоборот по правилам, изложенным в работе [].

В зависимости от целей применения сигнальные земли можно разделить на базовые и экранные. Базовая земля используется для отсчета и передачи сигнала в электронной цепи, а экранная земля используется для заземления экранов.

Базовая сигнальная земля используется также для «привязки» потенциала изолированной части электрической цепи к земле системы автоматики. Например, если входные каскады модуля ввода сигналов термопар имеют гальваническую развязку от земли системы, то потенциал входов может быть как угодно большим вследствие заряда паразитной емкости между землей и входными каскадами. Во время грозы этот потенциал может составить тысячи вольт (см. раздел ), что приведет к пробою гальванической изоляции модуля. Для предотвращения этого явления аналоговая земля входных каскадов (обозначается обычно AGND) должна быть соединена с землей системы, как это будет описано ниже.

Экранная земля используется для заземления экранов кабелей, экранирующих перегородок, корпусов приборов и снятия статических зарядов с трущихся частей транспортерных лент, ремней электроприводов и т. п.

Как сделать монтаж контура заземления

Выбор места. Контур заземления делают недалеко от дома: как правило, не дальше двух метров. Это позволит сэкономить на длине проводника, соединяющего контур со щитком. Лучше выбирать влажное место: рядом с прудом, в низине или у огорода. Влага даст лучший контакт штырей с грунтом. Если дом стоит на сваях или ленточном фундаменте, допускается делать контур прямо под домом.

Еще смотрят на тип грунта. Бывает, при строительстве делали выборку, привезли много песка и около дома песчаная почва. А чуть дальше — глина или чернозем. В таком случае контур делают на большем расстоянии от дома в более подходящей почве.

Земляные работы. Последовательность земляных работ:

1. Выкопать траншею в виде треугольника, линии или другой конфигурации. Это делают мини-экскаватором или обычной лопатой.
2. Подготовить штыри. Нижний край штырей заострить — спилить угол болгаркой. Если предстоит забивать кувалдой, приварить платформу к верхней точке штыря. По ней будет удобно бить.
3. Забить заземлители до необходимой глубины. Это удобнее и быстрее, чем копать лопатой или использовать мощный перфоратор со специальной насадкой. Штыри должны торчать из земли не менее чем на 20 см, чтобы потом можно было приварить металлические полосы.

Нельзя готовить «колодцы» для заземлителей при помощи мотобура или других инструментов. Штыри должны заходить в грунт плотно и без зазоров, только так контур будет нормально работать.

Монтаж конструкции. Последовательность действий при монтаже:

1. Обварить заземлители металлической полосой, еще одну полосу подвести к вводу в дом. В каком месте она будет присоединена к контуру, не имеет значения: обычно полосу приваривают в ближайшей к дому точке. Сварные швы должны быть аккуратными.
2. Обработать сварные швы антикоррозионным составом, грунтовкой, битумной мастикой или смолой.
3. Засыпать траншею грунтом или смесью суглинка, золы и пепла.

Ввод в дом. Полосу от контура нужно вывести на цоколь здания и закрепить на ней болт 10 мм. С его помощью соединить полосу с заземляющим проводником — кабелем желто-зеленого цвета. Кабель должен быть проложен в щиток к главной шине заземления.

Норматив сечения заземляющего проводника зависит от сечения фазного провода. Рекомендую медный провод сечением 6 мм.

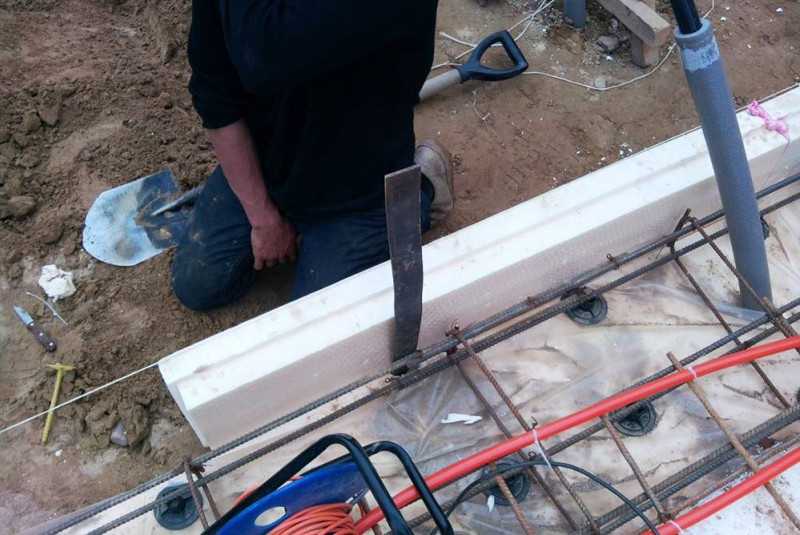

Ввод стальной полосы контура заземления в дом на этапе его строительства

Проверка и контроль. Согласно нормам, каждые 12 лет нужно проверять сопротивление контура заземления. Это нужно делать, так как части контура находятся в земле и могут сгнить или прийти в негодность. Кроме того, не исключены механические повреждения: например, из-за подвижности грунта могут переломиться сварные соединения.

Проверять сопротивление контура заземления лучше летом или зимой, когда грунт имеет наибольшее сопротивление.

Проверка контура в идеале проводится электролабораторией. Эта услуга стоит от 3000 Р. Чем дальше дом от офиса электротехнической компании, тем будет дороже. Электролаборатории работают в основном на предприятиях, и может случиться, что фирма откажется ехать на частный заказ или надолго отложит выезд. Измерение занимает не более 30 минут. Хозяину дома выдают протокол, где указано сопротивление контура заземления в омах.

Проверить контур заземления можно самостоятельно, если удастся достать советские измерители сопротивления МС-08 или М-416.

Работа приборов основана на пропускании тока через пробные электроды. Это металлические колышки, которые временно втыкаются в грунт на расстоянии 20—30 м от контура. Колышки-электроды вместе с контуром образуют треугольник. При подаче напряжения прибор определит сопротивление контура.

Измеритель сопротивления М-416

Принцип действия сетей с глухозаземленной нейтралью

Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:

• Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
• Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
• Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
• В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.

В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.

Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.

Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.

Движение тока при КЗ на корпус

Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.

При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.

Требования к заземлению электродвигателя

Согласно требованиям и правилам установленный электродвигатель перед пуском должен быть заземлен. Исключением являются те случаи, в которых корпус электродвигателей установлен на металлическую опору, соединенную с землей через металлоконструкцию здания или через проводник заземлителя. В остальных случаях корпус электродвигателя должен быть соединен проводом  с контуром заземления здания, выполненного из полосы металла при помощи сварки.
Это является рабочим заземлением. В противном случае при нарушении изоляции между обмоткой двигателя или токопроводом и корпусом электродвигателя защитное устройство не сработает и не отключит питание. А двигатель продолжит работу.
Каждая электрическая машина должна иметь индивидуальное соединение с заземлителем. Последовательное соединение электродвигателей с контуром заземления запрещено, т.к. при нарушении одного из соединений с заземлителем, вся цепь будет изолирована от земли. Для установки защитного заземления, необходимо наличие дополнительного заземляющего проводника в силовом кабеле, один конец которого подключают к клеммной коробке электродвигателя, а другой к корпусу электрошкафа управления двигателем. Электрошкаф предварительно должен быть соединен с землей. В случае пробоя между токопроводом и этим заземляющим проводником образуется ток короткого замыкания, который разомкнет защитное или коммутирующее устройство (тепловое или токовое реле, защитный автомат).Сечение заземляющего проводника, удовлетворяющее требованиям Правил Устройства Электроустановок приведено в таблице 1:

Таблица 1

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S≤16	S
16 < S≤35	16
S>35	S/2

Сечение фазных проводников рассчитывается по токовой нагрузке потребителя.

3.2.6. Модель «земли»

На основании вышеизложенного можно предложить электрическую модель системы заземления, показанную на . При составлении модели предполагалось, что система заземления состоит из заземляющих электродов, соединенных между собой сплошной шиной заземления, к которой приварена пластина (клемма) заземления. К клемме заземления подсоединяются, к примеру, две шины (два проводника) заземления, к которым в разных местах подключается заземляемое оборудование.

Рис. 3.71. Электрическая модель системы заземления

Если шины заземления или заземляющие проводники проходят близко один от другого, то между ними существует магнитная связь с коэффициентом взаимной индукции (). Каждый участок проводника (шины) системы заземления имеет индуктивность , сопротивление и в нем наводится э.д.с. помехи путем электромагнитной индукции. На разных участках шины заземления к ней подсоединено оборудование автоматики, которое поставляет в шину заземления ток помехи , вызванный описанными в разделе «Источники помех» причинами, и ток цепей питания, возвращающийся к источнику питания по шине земли. На изображено также сопротивление между заземляющими электродами и ток помехи , протекающий по земле, например, при ударах молнии или при к.з. на землю мощного оборудования.

Если шина сигнального заземления используется одновременно для питания систем автоматизации (этого нужно избегать), то необходимо учитывать ее сопротивление. Сопротивление медного провода длиной 1 м и диаметром 1 мм равно 0,022 Ом. В промышленной автоматике при расположении датчиков на большой площади, например, в элеваторе, длина заземляющего проводника может достигать 100 м и более. Для проводника длиной 100 м сопротивление составит 2,2 Ом. При количестве модулей системы автоматики, питаемых от одного источника, равном 20 и токе типовом потребления одного модуля 0,1 А падение напряжения на сопротивлении заземляющего проводника составит 4,4 В.

При частоте помехи более 1 МГц возрастает роль индуктивного сопротивления цепи заземления, а также емкостной и индуктивной связи между участками цепей заземления. Провода заземления начинают излучать электромагнитные волны и сами становятся источниками помех.

На высоких частотах проводник заземления или экран кабеля, проложенный параллельно полу или стене здания, образует совместно с заземленными металлическими конструкциями здания длинную линию с волновым сопротивление порядка 500…1000 Ом, короткозамкнутую на конце. Поэтому сопротивление проводника для высокочастотных помех определяется не только его индуктивностью, но и явлениями, связанными с интерференцией между падающей волной помехи и отраженной от заземленного конца провода. Зависимость модуля полного комплексного сопротивления между точкой подключения проводника к заземляемому оборудованию и ближайшей точкой железобетонной конструкции здания можно приблизительно описать формулой для двухпроводной воздушной линии передачи: , где — волновое сопротивление, — длина проводника заземления; — длина волны помехи; , — скорость света в вакууме (300 тыс. км/с); — частота помехи. График, построенный по приведенной формуле для типового проводника заземления (экрана) диаметром 3 мм при расстоянии до ближайшего прута железобетонной арматуры здания 50 см (при этом волновое сопротивление составляет 630 Ом), приведен на . Отметим, что когда длина проводника приближается к 1/4 длины волны помехи, его сопротивление резко возрастает.

Рис. 3.72. Зависимость модуля полного комплексного сопротивления заземляющего проводника от длины провода

Таким образом, шина земли является в общем случае «грязной землей», источником помех, имеет активное и индуктивное сопротивление. Она является эквипотенциальной только с точки зрения защиты от поражения электрическим током, но не с точки зрения передачи сигнала. Поэтому если в контур, включающий источник и приемник сигнала, входит участок «грязной земли», то напряжение помехи будет складываться с напряжением источника сигнала и прикладываться ко входу приемника.

Монтаж контура заземления

ПУЭ и другие нормативы регламентируют и порядок монтажа электродов. При соблюдении правил заземлитель прослужит положенный срок.

Земляные работы

На месте монтажа роют яму глубиной 0,7 м. Часто в целях экономии используют траншею, вырытую для прокладки кабеля от ЛЭП к дому.

Установка конструкции

Дальше действуют в такой последовательности:

1. Заглубляют в дно выемки вертикальные электроды.
2. Приваривают горизонтальные перемычки так, чтобы они лежали на дне выемки.
3. Сбивают окалину со швов, заодно проверяя ударами молотка их качество.
4. Покрывают места соединений битумом и обматывают смоляной лентой с половинным нахлестом, а если грунт относится к агрессивным – в 2 слоя.
5. Подсоединяют к одному из электродов заземляющую жилу.
6. Производят обратную засыпку выемки грунтом без мусора и камней, трамбуя его послойно.

Если провод не имеет изоляции, его обматывают смоляной лентой на 300 мм ниже поверхности земли и на 200 выше.

Стержни погружают в грунт забивкой, вдавливанием или ввертыванием (круглого сечения). Используют копер или установку ПЗД-12.

После монтажа конструкции оформляют акт на скрытые работы со схематическим чертежом, показывающим привязку электродов к видимым стационарным ориентирам на поверхности.

Ввод в дом

Заземляющие проводники вводят в дом не менее, чем в 2 местах. Вдоль стен их прокладывают на высоте 0,4-0,6 м от пола, от других поверхностей отступают 50-100 см. Шаг крепежных элементов – 0,6-1 м.

Прилегание к стене допускается только в сухих помещениях и в условиях отсутствия химически активной среды. В остальных случаях используют опоры, обеспечивающие наличие зазора между проводником и конструкцией.

Если в роли заземляющего проводника выступает полоса, ее пристреливают дюбелями, используя строительно-монтажный пистолет. При наличии в конструкциях здания закладных ее можно приварить к ним.

Проверка и контроль

Даже самые сложные методики расчета сопротивления растеканию не способны учесть всех факторов и точно предсказать его значение. Поэтому после устройства системы ее резистивность проверяют специальными омметрами с низким входным сопротивлением, например М-416 или Ф-4103.

Эти работы выполняет лицензированная организация, по их результатам составляют акт. Он является основанием для ввода системы в эксплуатацию. Со временем сопротивление растеканию может вырасти.

Этому способствуют:

• коррозия основного металла и сварных швов;
• изменение состава грунта;
• снижение влажности, например из-за изменения характера течения грунтовых вод после земляных, мелиоративных или иных работ.

Поэтому нужно периодически приглашать специалистов для замера резистивности контура. Для частного дома рекомендуемый временной интервал составляет 3 года.

Схемы заземления дома

Одним из основных элементов, необходимых для обеспечения электрической и пожарной безопасности объекта, является защитное заземление, поэтому закономерно, что грамотное технологическое производство такой системы – первостепенная задача. Добиться необходимого результата решения этой задачи невозможно без правильного выбора схематического варианта соединения и подключения заземляющих элементов.

Помните! Каждый элемент, при помощи которого реализуется защитное заземление, имеет схематическое обозначение. Для того чтобы выбрать оптимальный вариант схематического обоснования подключения такой системы, человеку нужно разбираться как в буквенных, графических, так и в цветовых чертежных обозначениях.

Чаще на практике применяются два вида подключения — схемы TN-C-S и TT. Отличия в проектировании схем:

1. Схема TN-C-S. При организации защитного заземления объекта по данной схеме, предусмотрена реализация следующих моментов:
   • роль защитного и нулевого (рабочего) проводника выполняет один кабель (PEN);

   • локализация — участок электросети от трансформатора и до ГЗШ (главной заземляющей шины). Уже на ГЗШ провод PEN разделяется на рабочий нулевой (N) и защитный (PE).Цифрой 1 на картинке обозначено заземление источника, а цифрой 2 – заземляемый объект (дом).

2. • Схема TT. Прежде чем применить эту схему, необходимо аргументировать отказ от использования TN-C-S системы. Предусмотрена обязательная реализация нормативных требований, установленных к системе TT, а именно:
   • производится независимое подключение элементов, исключается соединение с нейтралью трансформатора;
   • заземлитель всех корпусов электрооборудования дома не зависит от аналогичного элемента источника питания;
   • в электрической проводке дома обязательно применяется УЗО (устройство защитного отключения).

Цифрой 1 на картинке обозначено заземление источника; цифрой 2 — дом, а 3 — это само устройство заземления дома.

В связи со значительным затруднением производства заземляющих работ по схеме TT, большинство объектов заземляются посредством TN-C-S системы.

Заземление — важный элемент обеспечения пожарной безопасности здания и электробезопасности его жильцов. Начинать работы по его созданию, руководствуясь лишь общими понятиями определения, что такое защитное заземление, не стоит. Нужно изучить теоретические и практические особенности устройства электрозащитной системы, разбираться в производстве расчетов ее параметров и уметь произвести измерение величины ее сопротивления после монтажа. При отсутствии навыков и необходимого оборудования следует доверить выполнение такой работы профильным специалистам.

Схемы заземления

В распределительных сетях применяют несколько Pe-схем. Их обозначают буквенным шифром, первая литера которого соответствует способу заземления источника тока, т.е. трансформатора или генератора, вторая – потребителя. Далее через тире указывают способ их соединения.

Значения букв:

• T – земля (terra);
• N – нейтраль (neutral);
• C – комбинированная (combined);
• S – раздельная (separated).

Система TN-C

В этом варианте заземлен только трансформатор на подстанции (Т). На стороне потребителя имеется нейтраль (N), причем защитный проводник с ней объединен (C). Заземляющий контакт подключать не к чему, возможно только зануление.

Единственное преимущество системы TN-C – малая стоимость, что объясняется использованиям 2- и 4-жильных кабелей.

Для защиты потребителей применяют УЗО (выключатель дифференциального тока).

Схема TN-C действует только в старом жилом фонде времен СССР, подключение новых объектов таким способом теперь запрещено.

Система TN-C-S

Представляет собой улучшенный вариант устаревшей TN-C. На вводе в здание от нейтрали ответвляют защитный проводник (S), к которому подключают заземляющий контакт розеток и электроприборов.

Недостаток: при повреждении нулевой жилы на участке от подстанции до ввода в здание все заземленные элементы окажутся под напряжением. Для предотвращения этого применяют специальные меры.

Система TN-S

Наиболее безопасный, но и самый дорогой вариант. Нейтраль разделена на нулевой и защитный проводники на подстанции, поэтому для электроснабжения используют 3- или 5-жильные кабели. Зато при повреждении линии на участке подстанция-здание заземленные элементы установок не окажутся под напряжением.

Система TT

В сельской местности, где применяют воздушные линии электропередач, невозможно обеспечить безопасность участка подстанция-потребитель. Поэтому реализация схемы TN-C-S затруднена.

Здесь применяют вариант TT, который предполагает устройство на стороне потребителя местного заземлителя. К нему подключают защитный проводник, связанный с заземляющим контактом розеток и приборов.

В городских условиях систему TT применяют для электрификации временных коммерческих объектов – ларьков, парикмахерских и т.п.

Зачем нужно заземление

Главная цель системы – обеспечить безопасность людей внутри квартиры или дома. Через защитное заземление все электрические приборы в доме – компьютер, чайник, холодильник, стиральная машина и другие – разряжаются в случае необходимости в грунт. Такое может произойти в том случае, если внутри прибора появляется неисправность, и электрический ток попадает на корпус.

В случае возникновения аварийной ситуации, автоматически срабатывает устройство защитного отключения. При этом исключается вероятность возгорания электрического кабеля, что могло бы привести к пожару. Кроме того предотвращается поражение током человека при касании корпуса прибора.

Что такое нейтраль

Чтобы понять, чем различные способы заземления отличаются один от другого – важно разобраться с тем, что представляет собой нейтраль, предусмотренная в любой электросети. Нулевая точка трехфазных электрических сетей: а) заземленная наглухо, б) заземленная через высокоомное сопротивление, в) изолированная от земли

Нулевая точка трехфазных электрических сетей: а) заземленная наглухо, б) заземленная через высокоомное сопротивление, в) изолированная от земли

Ее наличие в составе комплекта проводов, обеспечивающих передачу электроэнергии от подстанции к потребителю, объясняется следующими обстоятельствами:

1. при организации трехфазного энергоснабжения токовые составляющие в каждой из фаз теоретически должны быть равными по величине;
2. при протекании по обратной ветви, называемой нейтралью, за счет векторного сложения (три фазы, сдвинутые одна относительно другой на 120 градусов) они, по сути, должны взаимно компенсироваться;
3. в реальности из-за перекоса фаз, вызванного неравномерностью распределения нагрузки, обратная составляющая тока через этот провод постоянно не равна нулю.

Его общая толщина в частности, согласно ПУЭ не должна быть менее половины сечения фазных шин. В противном случае из-за значительных по величине токовых нагрузок нередко проявляется такое неприятное явление, как «отгорание нуля». Именно поэтому в нейтральном проводнике не допускается устанавливать защитные приборы, приводящие к его обрыву при срабатывании в случае перегрузок.

Виды нейтралей в электрических сетях

Сеть с глухозаземленной нейтралью

Итог

Подводя итог всему сказанному, обратим внимание на рекомендации, которыми делятся опытные мастера:

• Перед началом монтажных работ желательно подготовить чертеж будущей конструкции, который может понадобиться при дальнейшей эксплуатации. При его наличии легче восстановить в памяти схему расположения штырей.
• Отрезки электродов допускается вбивать не только в угловых точках треугольника. Их можно располагать как в линию, так и по дуге. Главное, чтобы суммарное сопротивление растеканию тока, создаваемое всей цепочкой, не превышало 3-4-х Ом.
• Если оно больше нормируемого значения, то систему придется доработать, добавив в нее еще пару стержней.
• При отсутствии опыта самостоятельной проверки сопротивления заземления — лучше всего пригласить специалиста.

https://youtube.com/watch?v=OWmyC8hspOs

После ознакомления со всеми тонкостями процесса сборки и тестирования ЗК, попытаться изготовить его своими руками может каждый желающий.
