Подключение электродвигателя по схеме звезда и треугольник

Соединение фаз звездой

Рассмотрим схему соединения звездой

— фазные напряжения (напряжения между началом и концом соответствующей фазы);

— фазные токи — токи в фазах приемника;

— линейные напряжения (напряжения между началами двух соседних фаз);

— линейные токи — токи в линиях.

Для схемы соединения звездой очевидно равенство фазных и линейных токов. Независимо от характера нагрузки:

Из векторной диаграммы при равномерной (симметричной) нагрузке следует:

При неравномерной (несимметричной) нагрузке

Между точками 0 и 01 возникает напряжение несимметрии.

При симметричной нагрузке

При несимметричной нагрузке напряжения фаз приемника неодинаковы по величине и по фазе.

Для обеспечения симметричной системы напряжений во всех фазах и независимой работы отдельных приемников используется схема звезда с нулевым проводом или четырехпроводная система.

Поскольку узлы соединены нулевым проводом, напряжение между ними равно нулю. При несимметричной нагрузке фазные и линейные напряжения остаются постоянными.

Четырехпроводная система позволяет получать одновременно два напряжения — фазное и линейное, например, 220 и 380 В.

Для определения начала и конца обмотки поступают следующим образом. Начало одной из обмоток совершенно произвольно обозначают А, конец — X. Затем к ней присоединяют вторую обмотку, и если при этом напряжение увеличилось, значит, обмотки соединены концами, а начала свободны. Начало второй обмотки обозначают В, конец — Y. Таким же образом находят начало С и конец Z третьей обмотки.

Одним из существенных преимуществ четырехпроводной линии электропередачи и соединения обмоток генератора звездой является возможность получения в линии двух разных напряжений одновременно: фазных и линейных.

При строго симметричной нагрузке суммарный ток в общем проводе четырехпроводной линии равен нулю.

Таким образом, при симметричной нагрузке можно было бы обойтись без нулевого провода в линии, так как ток по нему не течет. Однако создать абсолютно симметричную нагрузку практически невозможно и ток обычно в нулевом проводе всегда есть, но он значительно меньше тока в фазах.

Преимущества использования четырехпроводной линии и роль при этом нулевого провода выясняются из следующего простого эксперимента. Соединим звездой три лампы накаливания Л1, Л2, Л3, а в нулевой и один из фазных проводов включим амперметры. Если все лампы совершенно одинаковы (симметричная нагрузка), то амперметр покажет отсутствие тока в нулевом проводе, а все лампы при его включении и отключении не изменят своего накала.

Теперь заменим лампу Л1 другой, например лампой меньшей мощности, т. е. создадим в цепи несимметричную нагрузку. Окажется, что без нулевого провода лампа Л1 горит с перекалом, а две другие — с недокалом. Если же нулевой провод включить, то все три лампы будут потреблять номинальный для них ток и светиться нормальным для каждой из них накалом, но зато в нулевом проводе потечет электрический ток. Однако, как показывает опыт, сила тока в нулевом проводе всегда меньше, чем в фазных проводах. Это позволяет уменьшить сечение нулевого провода по сравнению с фазными.

Таким образом, в четырехпроводной линии трехфазного тока силы токов через нагрузки, включенные звездой, при постоянных напряжениях регулируются автоматически, что создает благоприятные условия для работы электрических цепей при неизбежных на практике несимметричных нагрузках.

Подключение электродвигателя на 380В. Схема пуска звезда-треугольник

Итак, подытожим все вышеописанное. Теперь к проводам, которые их соединяют.

Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках , в чем эффективность той и другой. Классическая схема переключения режимов с реле тока и времени После включения трехфазного автоматического выключателя АВ пускатель готов к работе.

В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной торцевой его части. После того, как пускатель K2 включится, он размыкает своими контактами K2 цепь питания катушки пускателя КЗ.

Соответственно, в этих двух случаях отличаются только токи в проводниках, ведущих к двигателю именно они указаны на шильдике, в то время как ток на обмотке будет одинаковый, что видно на рисунке сверху.

В большинстве случаев набор оборотов занимает до сек.

Также существуют определённые отличия в эргономичности.

Так, К первой фазы подсоединён у Н второй. как подключить провода трехфазного двигателя в триугольник

Формулы, определяющие напряжение, ток и мощность

В любой трехфазной электрической схеме различают два типа напряжения – линейное (измеряется между фазами) и фазное (измеряется между фазой и нулём). При этом независимо от номинала линейного напряжения для схемы звезда фазное будет в √3 раза меньше, то есть между этими двумя видами напряжения существует линейная зависимость:

U_лин=1.73*U_фаз

При этом фазные и линейный токи будут равны между собой:

I_лин=I_фаз

Из этого следует, что если линейное напряжение равно 380 В, то фазное будет меньшим в 1.73 раза, и это 220 В.

При соединении «треугольником» всё наоборот: фазное и линейное напряжения идентичны, а токи отличаются с тем же поправочным коэффициентом:

I_лин=1.73*I_фаз

При этом формулы расчёта мощности будут одинаковыми независимо от типа подключения:

S_полная=3*S_фаз=3*(U_лин/√3)*I =√3*U_лин*I;

P_{активная}=√3* U_лин*I*cosφ;

Q_{реактивная}=√3* U_лин*I*sin φ.

Из этого следует, что мощность электродвигателя, обмотки которого подключены по звезде, будет отличаться от такого же мотора с подключением треугольником в три раза.

Пускай у нас имеется трехфазный асинхронный двигатель, работающий от сети 380/220 В. Тогда, если его обмотки по схеме «звезда» рассчитаны на U_лин=660 В, то при перекоммутации в треугольник получим 380 В, что подходит для нашей сети.

А что же с мощностью? Та же пропорция! Скажем, если при подключении треугольником в трехфазную сеть 380 В величина тока на статоре равнялась 5 А, то полная мощность обмотки будет равна:

S_полная=380*√3*5=3287 ВА

Если перекоммутировать треугольник в звезду, полная мощность статора уменьшится втрое, поскольку величина напряжения на обмотках снизится в √3 раза (c 380 до 220 вольт), и ток – во столько же раз увеличится.

Тогда S_полная=380*√3*(5/3)=1070 ВА

Рассмотрим другой пример. Пускай у нас имеется тот же трехфазный пятиамперный мотор, обмотки статора которого подключены звездой, но к сети 380 В. Тогда при перекоммутации треугольником он сможет работать от 220 В. Но что будет, если в последнем случае подключить обмотки к 380 вольтам?

Тогда полная мощность двигателя вырастет втрое, поскольку в √3 раз выросло напряжение на обмотках статора, как и сила тока:

S_полная=380*√3*5*(3)=9861 ВА

На практике это означает, что электродвигатель при таком повороте событий просто сгорит. То есть нужно использовать тот вид подключения, при котором напряжение будет соответствовать номинальному.

Особенности включения в «треугольник»

Основным принципом способа является соединение конца одной обмотки с началом другой. В конечном итоге формируется контур неразрывного типа с особенной структурой монтажа. При изначальном проектировании оборудования для соединения таким способом, обмотки и их выводы располагаются соответствующим образом, что и создает форму, давшую название технике.

Для соединения дельтой линейное напряжение на каждой обмотке статора составляет 220В или 380В. Особенности данного типа включения обусловливают его преимущества:

• достижение максимального показателя рабочей мощности техники;
• применение пускового реостата;
• увеличенный крутящий момент;
• повышенное тяговое усилие.

Имеет такой способ соединения также свои минусы – повышенные пусковые токи, усиленный нагрев корпуса. Включение осуществляется исключительно по трехпроводной схеме, поскольку отсутствует общая точка.

Высоким ЭДС самоиндукции (из-за больших пусковых токов) обусловлен повышенный вращающий момент. Данное свойство делает подключение дельтой распространенным решением в агрегатах, рассчитанных на большую рабочую мощность.

Зачем нужны схемы?

Как управлять переключениями электродвигателя

Часто для пуска электрического двигателя большой мощности используется переключение соединения «треугольник» в «звезду», это необходимо для снижения параметров тока при пуске. Иными словами, пуск двигателя происходит в режиме «звезда», а вся работа осуществляется на соединении «треугольник». Для этой цели используется контактор на три фазы.

Необходимо при автоматическом переключении выполнить обязательные условия:

• сделать блокировку контактов от одновременного срабатывания;
• обязательное исполнение работы, с задержкой времени.

Задержка времени необходима для 100%-го отключения соединения «звезда», иначе при включении соединения «треугольник» возникнет между фазами КЗ. Используется реле времени (РВ), которое выполняет задержку переключения на интервал от 50 до 100 миллисекунд.

Какими способами можно сделать задержку времени переключений

Когда применяется схема «звезда и треугольник», надо обязательно выполнять задержку времени включения соединения (Δ), пока не отключится соединение (Y), специалистами отдается предпочтение трем методам:

• с помощью контакта нормально разомкнутого в реле времени, который проводит блокировку схемы «треугольник», когда происходит пуск электродвигателя, а момент переключения контролирует токовое реле (РТ);
• используя таймер в реле времени современного исполнения, который имеет способность переключать режимы с интервалом от 6 до 10 секунд.

Стандартная схема переключения

Классический вариант переключения со «звезды» на «треугольник» специалистами считается надежным способом, он не требует больших затрат, прост в исполнении, но, как и любой другой способ, имеет недостаток — это габаритные размеры РВ (реле времени). Этот тип РВ гарантированно выполняет задержку времени намагничиванием сердечника, а чтобы размагнитить его, требуется время.

Схема смешанного (комбинированного) включения работает следующим образом. Когда оператор включает трехфазный выключатель (АВ), пускатель электродвигателя приготовлен к действию. Через контакты кнопки «Стоп», нормально замкнутого положения и через нормально разомкнутые контакты кнопки «Пуск», которую нажимает оператор, электрический ток проходит в катушку контактора (КМ). Контакты (БКМ) обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.

Реле в схеме (КМ) обеспечивает способность отключения оператором кнопкой «Стоп» электрический двигатель. Когда «фаза управления» проходит через пусковую кнопку, она также проходит замкнутые нормально расположенные контакты (БКМ1) и контакты (РВ) — запускается контактор (КМ2), силовые контакты его обеспечивают подачу напряжения на соединение (Y), начинается раскрутка ротора электродвигателя.

Когда оператор осуществляет пуск двигателя, контакты (БКМ2) в контакторе (КМ2) размыкаются, это порождает неработающее состояние силовых контактов (КМ1), которые обеспечивают питание соединения двигателя Δ.

Токовое реле (РТ) срабатывает практически сразу из-за высоких значений тока, которое включено в цепь токовых трансформаторов (ТТ1) и (ТТ2). Управляющая цепь катушки контактора (КМ2) шунтируется контактами токового реле (РТ), что не дает сработать (РВ).

В цепи контактора (КМ1) блок контактов (БКМ2) размыкается при запуске (КМ2), что не дает сработать катушке (КМ1).

С набором нужного параметра оборотов вращения ротора двигателя контакты токового реле размыкаются, так как пусковой ток уменьшается в управлении контактора (КМ2), одновременно с размыканием контактов, подающих напряжение на соединение обмотки (Y), БКМ2 соединяются, что приводит в рабочее положение контактор (КМ1), а в его цепи блок контактов БКМ2 размыкается, и, как следствие, обесточивается РВ. Преобразование включения «треугольника» в «звезду» происходит после остановки двигателя.

Важно! Временное реле отключается не сразу, а с задержкой, что дает некоторое время в цепи (КМ1) контактам реле быть замкнутым, этим обеспечивается пуск (КМ1) и работа двигателя по схеме «треугольник»

Недостатки стандартной схемы

Несмотря на надежность работы классической схемы переключения с одного соединения на другое соединение электрического двигателя большой мощности, она имеет свои неудобства:

надо правильно делать расчет нагрузки на вал электродвигателя, иначе он будет долго набирать обороты, что не даст быстро сработать токовому реле и затем переключиться на работу по соединению Δ, а также в этом режиме крайне нежелательно долго эксплуатировать двигатель;

Переключение «звезда-треугольник» для обеспечения плавного пуска

Итак, мы довольно детально разобрались с особенностями подключения обмоток статора в асинхронных электродвигателях и выяснили, что, во-первых, не все способы подключения допустимо использовать, учитывая номиналы напряжения сети и самого электромотора, и, во-вторых, что эти схемы отличаются своими выходными характеристиками при неизменных входных параметрах.

И ещё мы знаем, что для пуска асинхронных моторов требуются токи повышенного номинала. Использование любой из этих двух типов подключения связано с очевидными минусами: если ток будет достаточным для раскрутки двигателя, то при выходе на рабочие частоты вращения он уже будет избыточным, и тогда мотор будет перегреваться и рано или поздно сгорит. При использовании альтернативного типа подключения ток будет меньше, что хорошо для нормальной работы, но для пуска его может не хватать, то есть электродвигатель может просто не запуститься.

Дилемма решается простым и очевидным способом: использованием разного типа подключения на старте и в процессе выхода на рабочие частоты вращения ротора. Главное, чтобы на шильдике присутствовало обозначение треугольника, и номинал напряжения мотора соответствовал напряжению сети.

На практике это означает, что в отечественных трехфазных сетях можно использовать асинхронные электромоторы с номиналом напряжения 380/660 для подключения «Δ/Y» соответственно.

Когда мотор включается, обмотки статора скоммутированы звездой и рассчитаны на потребление 380 в, хотя номинал равен 660 вольт. Когда вал ротора раскрутится, автоматика переключает схему на треугольник, и дальше двигатель работает уже на номинальном напряжении. Переключение обычно производится по таймеру, выставленному на определённый интервал времени с момента включения. Если требуется более точное переключение, используют датчики оборотов вала или силы тока, но такое решение удорожает двигатель.

В самом простом случае может использоваться перекидной рубильник, но чаще – дополнительные коннекторы. Они усложняют электросхему, но зато обладают рядом достоинств:

• снижают нагрузку на сеть, уменьшая вероятность сбоев в работе другого электрооборудования из-за просадки напряжения;
• обеспечивают более мягкий старт электромотора, продлевая его ресурс.

Разумеется, пусковой момент при этом снижается, но это меньшее из двух зол. Можно смириться и с необходимостью использования двух дополнительных трехжильных кабелей, соединяющих контакторы с клеммами электродвигателя.

Пусковые реле

Запуск по принципу «звезда-треугольник» современные системы реализовали посредством специального реле. Оно может иметь различные названия, например – «Стар-дельта», «Пусковое реле времени». При этом алгоритм действия остается неизменным:

• после поступления питания запускается отсчет времени разгона;
• размыкаются контакты и выключается пускатель «звезды»;
• замыкается контактор, включающий «треугольник».

Есть много разновидностей таких реле. Они производятся в Украине, Италии, Австрии, Чехии. Система может быть модульной, съемной. Функционал включает программируемую работу с разными периодами эксплуатации – цикл, сутки, неделя. Различаться может функциональность, от узконаправленного действия до многофункционального устройства.

Реле времени «Стар-Дельта»

Использование обычного реле времени на современных системах не пользуется популярностью. Тому есть несколько причин:

1. Модели пневматического и механического типа отличаются чувствительностью к внешним факторам и перебоям питания.
2. При создании цепи необходимо включать второе реле, контролирующее паузу между сменой режимов. Данная опция часто упускается, из-за чего появляются конфликты между контакторами.
3. Стоимость установки универсального варианта практически не отличается от специализированных моделей.

При учете этих и других нюансов наиболее рациональным становится установка специальных реле типа «Стар-Дельта». При доступной стоимости, данный прибор позволяет осуществлять автоматический контроль работы и своевременное переключение режимов.

Преимущества

Специализированные реле могут получать питание от разного напряжения (например, 220В и 24В), что дает больше возможностей по выбору контакторных катушек. Также это позволяет подобрать нужный режим питания для реле, исходя из параметров пускового контактора. Функционально устройство предоставляет возможность регулировать время разгона. Пауза устанавливается на промежуток от 1 секунды до 16 минут. На передней панели для этого есть специальные регуляторы и переключатели.

Принцип работы

На боковой стороне специализированного реле или в сопроводительной документации зачастую указывается диаграмма его срабатывания во временных промежутках. Согласно ей, при подаче пускового питания на устройство, производится включение схемы «star». Начинается период разгона. Он может регулироваться с помощью специальных органов управления, расположенных для этого на передней панели.

По прошествии установленного промежутка, контактор «звездного» соединения размыкается, наступает пауза, длительность которой также регулируется. Период характеризуется подачей на обмотки напряжения без тока. Вращение вала продолжается за счет инерции. После окончания паузы вторым контактором включается режим «треугольник» и двигатель выходит на номинальную рабочую мощность.

Особенностью такого специализированного реле является возможность самостоятельно выбирать необходимый режим работы. За точностью и правильной последовательностью запуска следит программа, что исключает необходимость постоянного контроля питания со стороны оператора, а также сводит к минимуму вероятность аварийной ситуации.

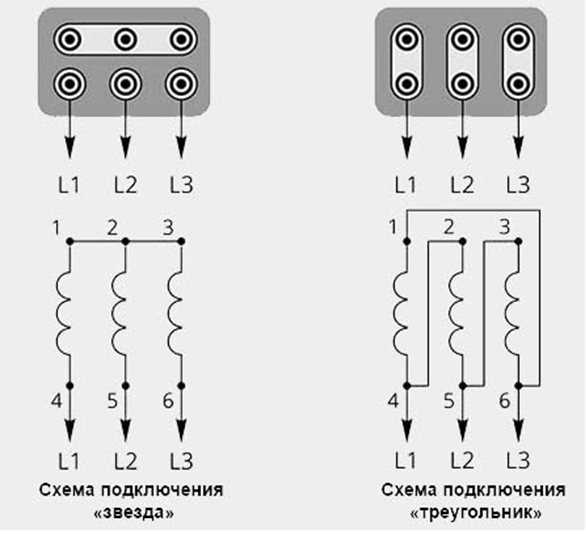

Чем отличаются схемы подключения обмоток «звездой» и «треугольником»

В электротехнике обе схемы используются весьма активно, и отнюдь не только для подключения обмоток электродвигателей – если имеется нагрузка, то часто она подключается звездой или треугольником. Взять, к примеру, тэны промышленных и бытовых электрокотлов. Но поскольку мы рассматриваем их в разрезе работы трёхфазного асинхронного мотора, то в дальнейшем будем говорить об этих схемах исключительно в разрезе подключения обмоток статора, который и является источником электродвижущей силы, заставляя вращаться ротор.

На этом рисунке показано, как три фазы промышленной сети подключаются к обмоткам статора, но из него не совсем ясно, почему одна схемная реализация называется звездой, а другая – треугольником.

А вот здесь всё становится более-менее понятно – это тот же рисунок, но сделанный с другого ракурса. Как видим, в «звезде» нагрузка (или обмотка, как в нашем случае) каждой из трёх фаз сходится в единой точке, которая называется нейтральной. Нейтральной потому, что к ней обычно подводится нулевой (нейтральный) провод. На верхнем рисунке он синего цвета, а внизу для простоты не показан.

Что касается «треугольника», то здесь оба вывода каждой обмотки подключены к разным фазам, но не абы как, а в определённом порядке: к началу первой обмотки подключается фаза А, к концу – фаза В, к началу второй обмотки подключается фаза В, к концу – С, и так далее. Если перепутать концы обмоток в одной из обмоток – двигатель работать не будет.

Но в чём заключается практическое различие между этими двумя схемами? В схеме «звезда» перегорание одной из обмоток не скажется на работоспособности двух оставшихся. Но если перегорит ещё одна, третья работать уже не будет. При использовании «треугольника» перегорание двух обмоток не критично, поскольку здесь нулевой провод не задействован. А в звезде нулевой провод, как мы уже знаем, подключен к нейтральной точке – это необходимо для обеспечения выравнивания рабочих токов фаз, если электрические характеристики обмоток не будут равными (в том же примере с электрокотлом, если тэны одного номинала подключены по-разному – один параллельно, а два последовательно). Если сгорит ноль, возникнет перекос фаз, поскольку напряжения уже выравниваться не будут.

Но в трёхфазном асинхронном электромоторе обмотки в большинстве случаев имеют одинаковые характеристики, поэтому ноль в нейтральной точке подключают не всегда.

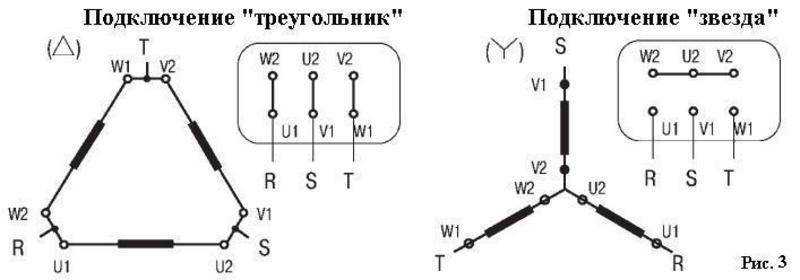

Чем отличаются соединения звездой и треугольником

Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.

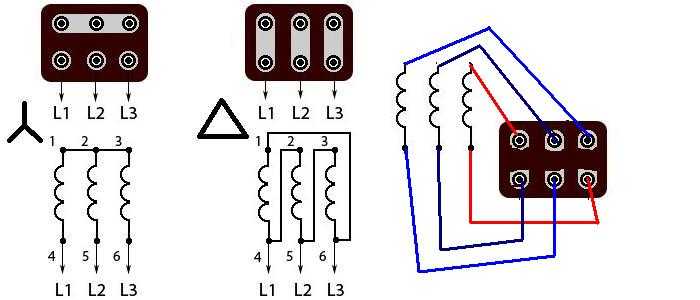

Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.

Способы переключения схем «звезда»-«треугольник»

Для чего используют комбинацию?

При запуске двигателя с подачей питания напрямую пусковые токи создают повышенные нагрузки, вызывающие вибрации разной амплитуды. Если мощность агрегата выше 5 кВт, содрогаться начинает весь привод. При наличии насаженного на вал тяжелого элемента (например, крыльчатка), колебания могут крайне негативно влиять на состояние, исправность всего комплекса.

Для снижения усилия на валу при пуске, включение производится несколькими этапами. Запуск выполняют на пониженных оборотах. После постепенного разгона производится переключение на номинальную мощность. Если использовать для этого реостаты, трансформаторы, система становится слишком перегруженной узлами. Поэтому применяются особые варианты подключения с учетом определенной последовательности.

В момент разгона используется вариант «звезда», а после достижения необходимых оборотов производится переключение на дельту для дальнейшей работы. Такой вариант позволяет использовать преимущества обеих подключений для одного двигателя.

Звезда, треугольник — определения

В зависимости от способа соединения обмоток генератора и нагрузки различают соединения звездой и треугольником. Каждая фазная обмотка генератора имеет два вывода, которые условно называют началом и концом. За начало обмотки принимается тот вывод, к которому направлена положительная ЭДС.

При соединении звездой концы всех фаз генератора соединяют в один узел. Его называют нейтральным узлом или нейтральной точкой. Нейтральные точки генератора и нагрузки часто соединяют нейтральным (нулевым) проводом. Остальные провода, соединяющие обмотки генератора с приемником, называют линейными.

При соединении треугольником начало одной фазной обмотки соединяют с концом следующей так, чтобы три обмотки образовали замкнутый треугольник.

На практике используют различные комбинации соединения фаз генератора и нагрузки: звезда-звезда, звезда-треугольник, треугольник-треугольник. Есть и комбинации с зигзагом, но в данном обзоре мы из затрагивать не будем.

Напряжения и токи в фазах генератора и нагрузки называют фазными и обозначают Uф, Ia. Напряжения между линейными проводами и токи в них называют линейными и обозначают Uл, Iл. Из рассмотренных выше схем следует, что при соединении звездой Iл = Iф, а при соединении треугольником Uл = Uф.

Если обмотки источника питания 220 Вольт соединены треугольником, соответственно фазные и линейные напряжения равны 220 Вольт. Соотношения же между линейными и фазными напряжениями при соединении звездой уже иные. Найти их можно при помощи векторной диаграммы или методом анализа синусоид трех фаз, как показано в следующем ролике:

Расчет линейного напряжения по векторам сводиться к анализу равнобедренного треугольника с углами при основании 30°. Также можно рассчитать разность векторов через комплексные числа. Подробно на данных способах останавливаться не будем. Отметим лишь следствие — при соединении звездой линейное напряжение Uл = √3 × Uф (380 = √3 × 220).

Принцип работы

К началу обмоток проходит ток на три фазы. Он поступает через силовые контакты магнита первого элемента. Контакты третьего пускателя включают его, замыкают концы обмоток, которые соединяются звездой.

Затем включается реле времени первого пускателя, третий выключается, а второй включается. Контакты К2 замыкают, напряжение поступает на концы обмоток. Это и есть включение треугольником.

Различные производители изготавливают реле пуска, необходимое для запуска электродвигателя. Они отличаются внешне, по названию, но выполняют одинаковую функцию.

Некоторые виды моторов не предназначены для работы от бытовой сети. Поэтому выбирая прибор для дома, предпочтение следует отдать двигателям с короткозамкнутыми роторами.

По номинальному питанию отечественные электродвигатели делятся на два типа: мощностью 220 — 127 вольт и 380 — 220 вольт. Первый тип электромоторов небольшой мощности применяется нечасто. Вторые устройства имеют широкое распространение.

При монтаже электродвигателя любой мощности действует определенный принцип: устройства с низкой мощностью подключается по схеме треугольник, а с высокой соединяются звездой. Электропитание 220 поступает на сводку треугольником, напряжение 380 идёт на соединение звездой. Это обеспечит долгую и качественную работу механизма.

https://youtube.com/watch?v=3qW-dm8uyCc

Рекомендованная схема для подключения двигателя значится в техническом документе. Значок △ означает соединение в этой же форме. Буква Y указывает на рекомендуемую схему подключения звездой. Характеристики многочисленных элементов обозначены цветами, в связи с их маленькими габаритами. По цвету читается, например, номинал, сопротивление. Если стоят оба знака, то соединение возможно переключением △ и Y. Когда стоит одна определенная маркировка, например, Y, то доступное подключение будет только по схеме звезда.

Схема △ даёт мощность на выходе до 70 процентов, значение пусковых токов доходит до максимальной величины. А это может испортить двигатель. Данная схема является единственным вариантом для работы от российских электросетей зарубежных асинхронных двигателей с мощностью 400 — 690 вольт.

Поэтому выбирать правильное соединение или переключение, необходимо учитывая особенности электрической сети, силовой мощности электродвигателя. В каждом случае следует ознакомиться с техническими характеристиками мотора и оборудования, для которого он предназначен.

Вывод

Важным условием при использовании схемы подключения «звезда-треугольник» является правильный расчет нагрузки на вал электродвигателя. Кроме этого нельзя отрицать тот факт, что когда отключается контактор одного соединения Y, а двигатель еще не набрал нужных оборотов, срабатывает фактор самоиндукции, и в сеть поступает повышенное напряжение, что может вывести из рабочего состояния другое рядом включенное оборудование и приборы.

Специалисты рекомендуют электрические двигатели, имеющие среднюю величину мощности, запускать по схеме Y, это дает мягкую работу и плавный пуск. Отличаются методики выбора включения и по имеющемуся напряжению на объекте, по нагрузке.

{SOURCE}

Заключение

Итак, мы уже разобрались, что на трехфазном асинхронном электромоторе подключение обмоток треугольником и звездой будут различаться мощностью, но неправильная перекоммутация приведет к тому, что мотор просто сгорит. Строго говоря, между этими схемами нет никакой принципиальной разницы, они обе рабочие.

Аргумент в пользу заезды как соединения, при котором можно получить ток меньшего номинала, не совсем состоятельны. Ведь если взять два трехфазных двигателя одинаковой мощности, обмотки одного из которых подключены треугольником, а другого – звездой, то ток у них будет одинаковым

Важно понимать, что электромотор нельзя переключать, не понимая, для чего это нужно делать и как это делать правильно, иначе последствия могут быть печальными

Выбор схемы нужно согласовывать с характеристиками сети и параметрами самой силовой установки.
