Щитки осветительные

2.2 разработка монтажной схемы щита управления, составление адресной схемы и схемы внешних подключений щита управления безбашенной установки

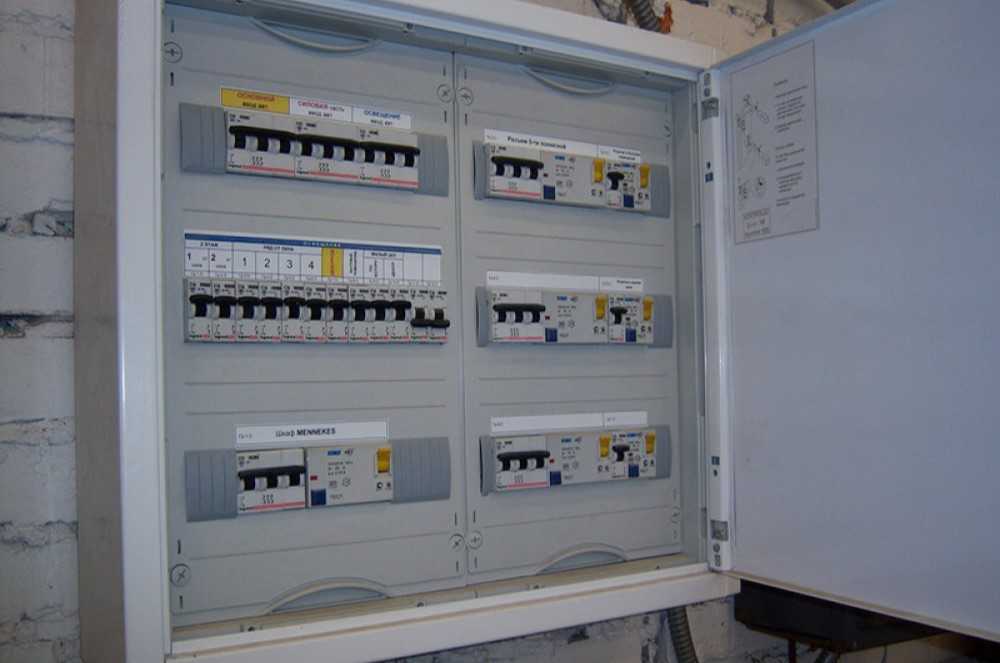

Электрический щиток в квартире

Любая электрическая проводка в жилом помещении состоит из электрического ввода, электрощитка и групповой электрической сети, которая распределяет электропитание от щитка по всему помещению. Но многие из вас могут сказать, что у них в квартире нет никакого щитка. Но это не совсем так. Даже если у вас в квартире нет щитка, как такового, он просто расположен на этаже и является частью общего этажного распределительного щита (ЩЭ).

Если вы откроете этажный щиток, то увидите ряд автоматов защиты, отдельно сгруппированных и предназначенных для вашей квартиры. Эта группа автоматов защиты для вашей квартиры отличается от отдельного квартирного щитка в проводке квартиры только отсутствием отдельного корпуса и местом расположения. В остальном подвод питания, соединение автоматов и распределение электропитания по группам то же самое.

Электромонтаж квартирного щитка производится на основе электрической схемы. Если вы приобретаете щиток в сборе, то электрическая схема щитка должна прилагаться. Если вы предполагаете монтировать щиток самостоятельно, то нужно позаботиться чтобы схема щитка делалась вместе с электропроектом. А если вы имеете техническое образование можно сделать схему электрощита самостоятельно.

Как произвести расчет электрической сети жилого помещения читайте в отдельной статье : Расчет сечения кабеля, автоматов защиты. Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Схемы можно скачать непосредственно с сайта без сторонних переадресаций бесплатно.

Технические характеристики

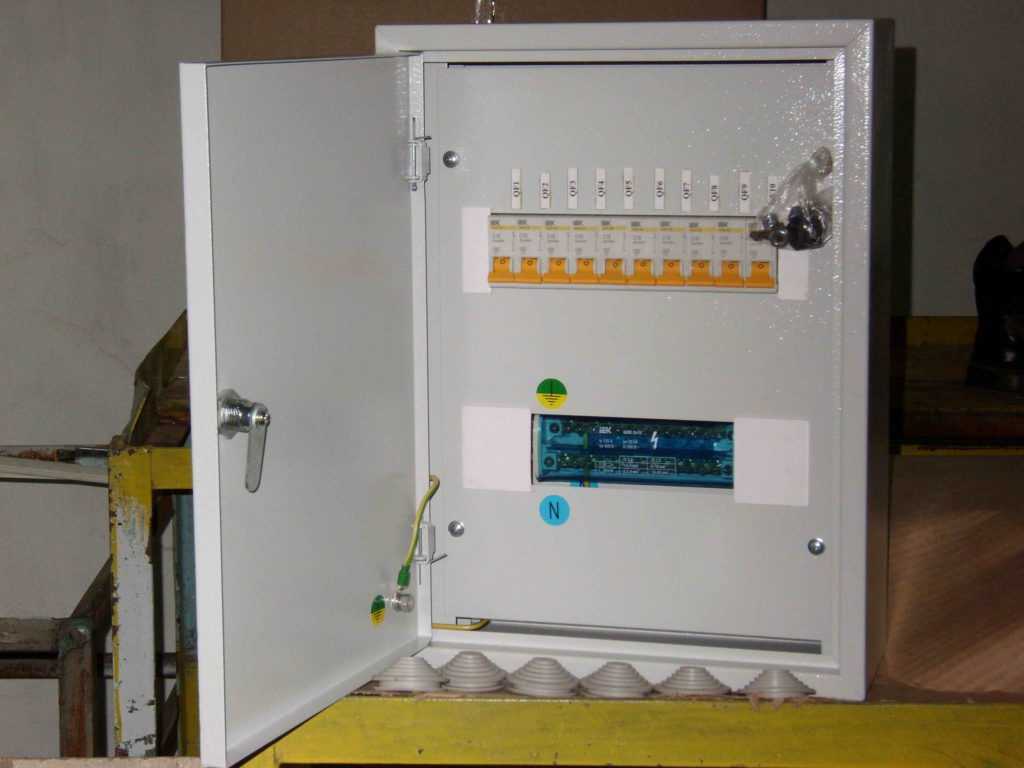

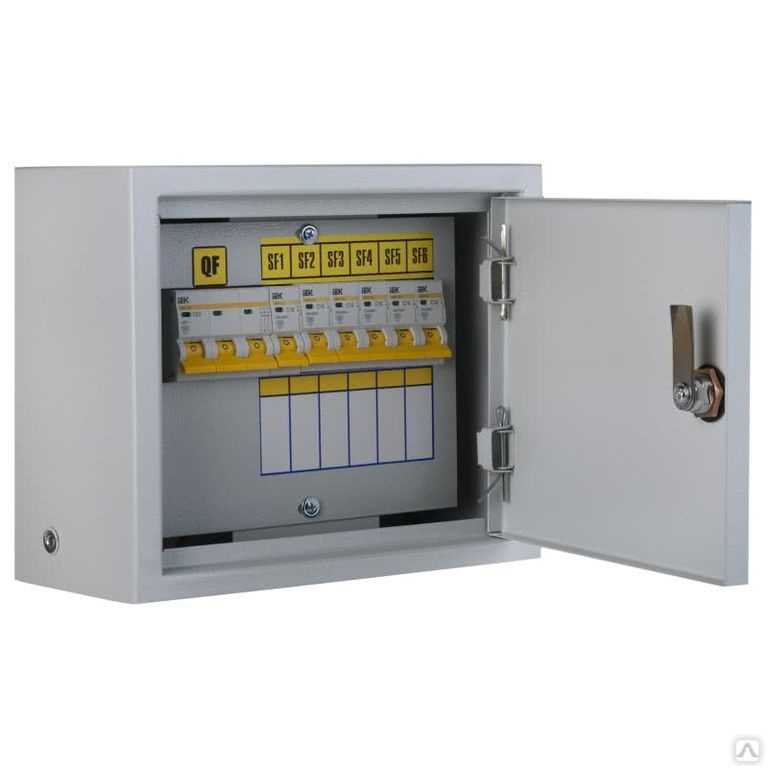

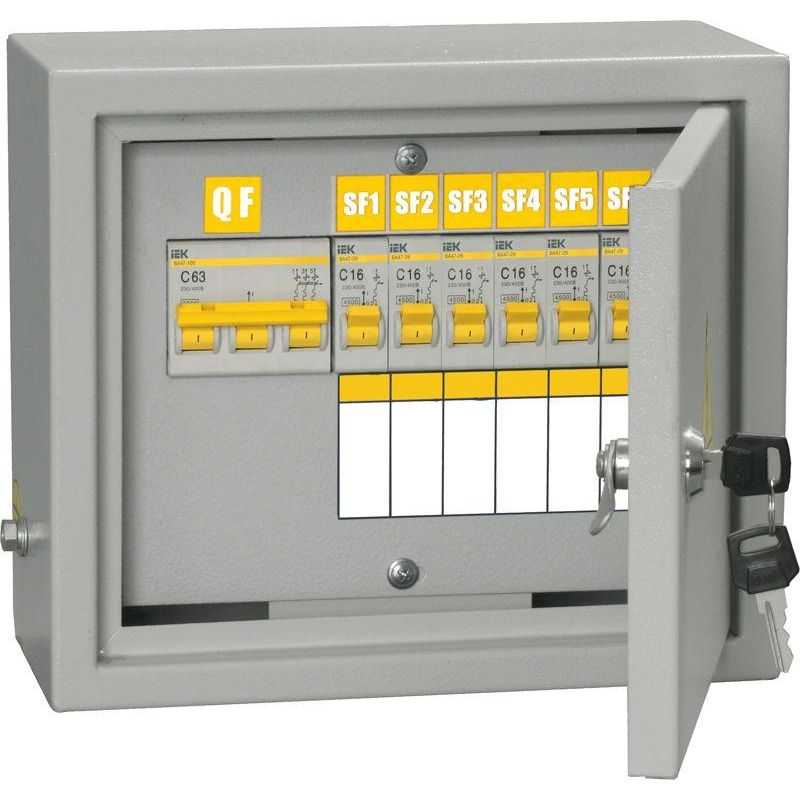

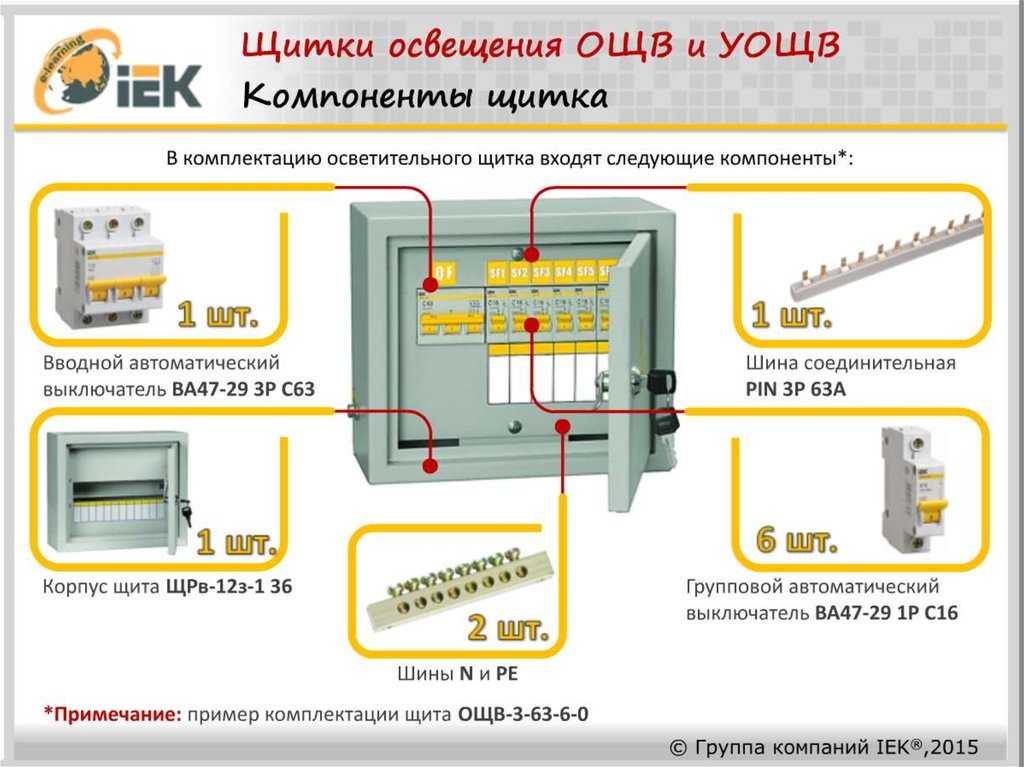

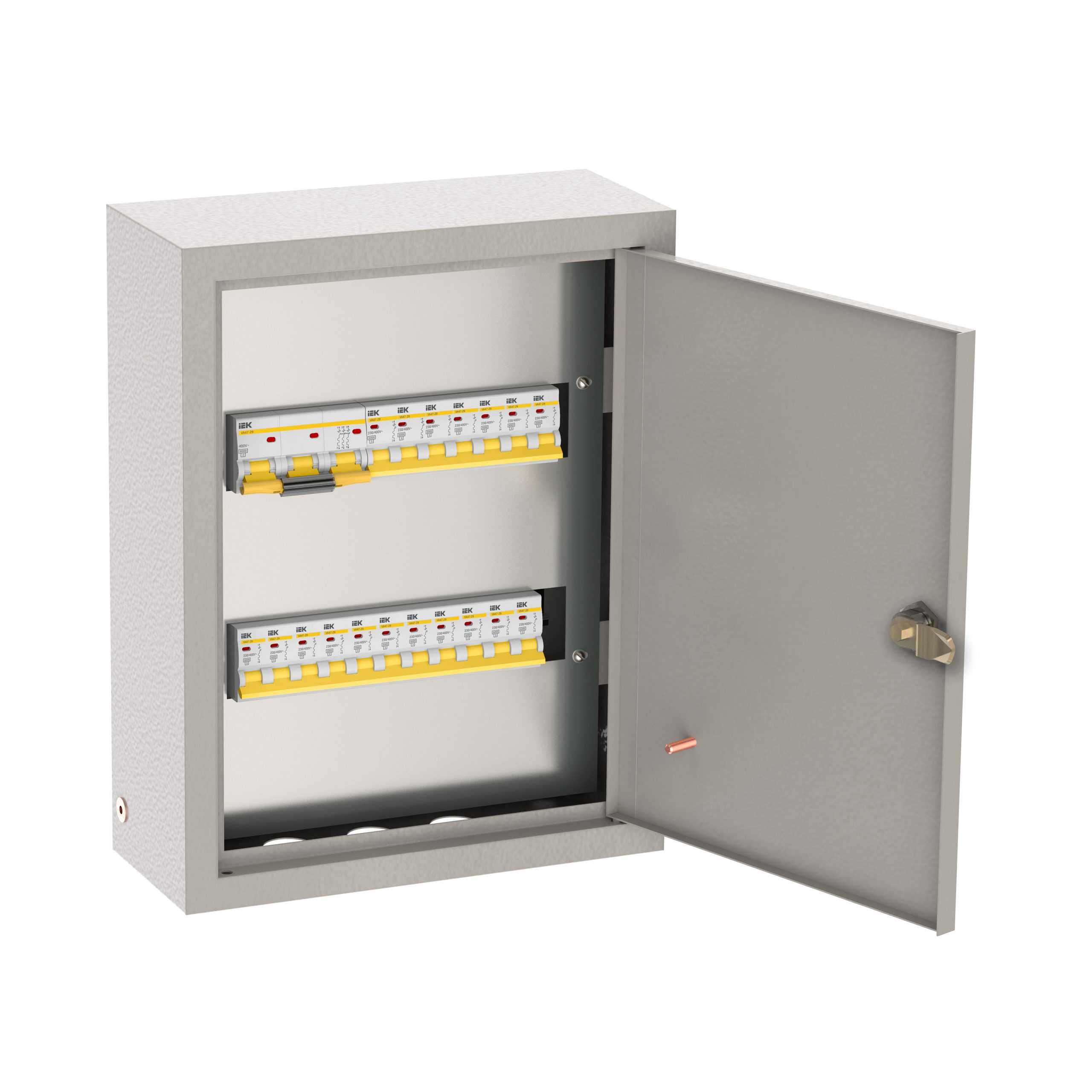

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

  • защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
  • наличие внутренней подсветки;
  • допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
  • ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
  • число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
  • максимальное сечение этих шин – 50 м2;
  • щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.

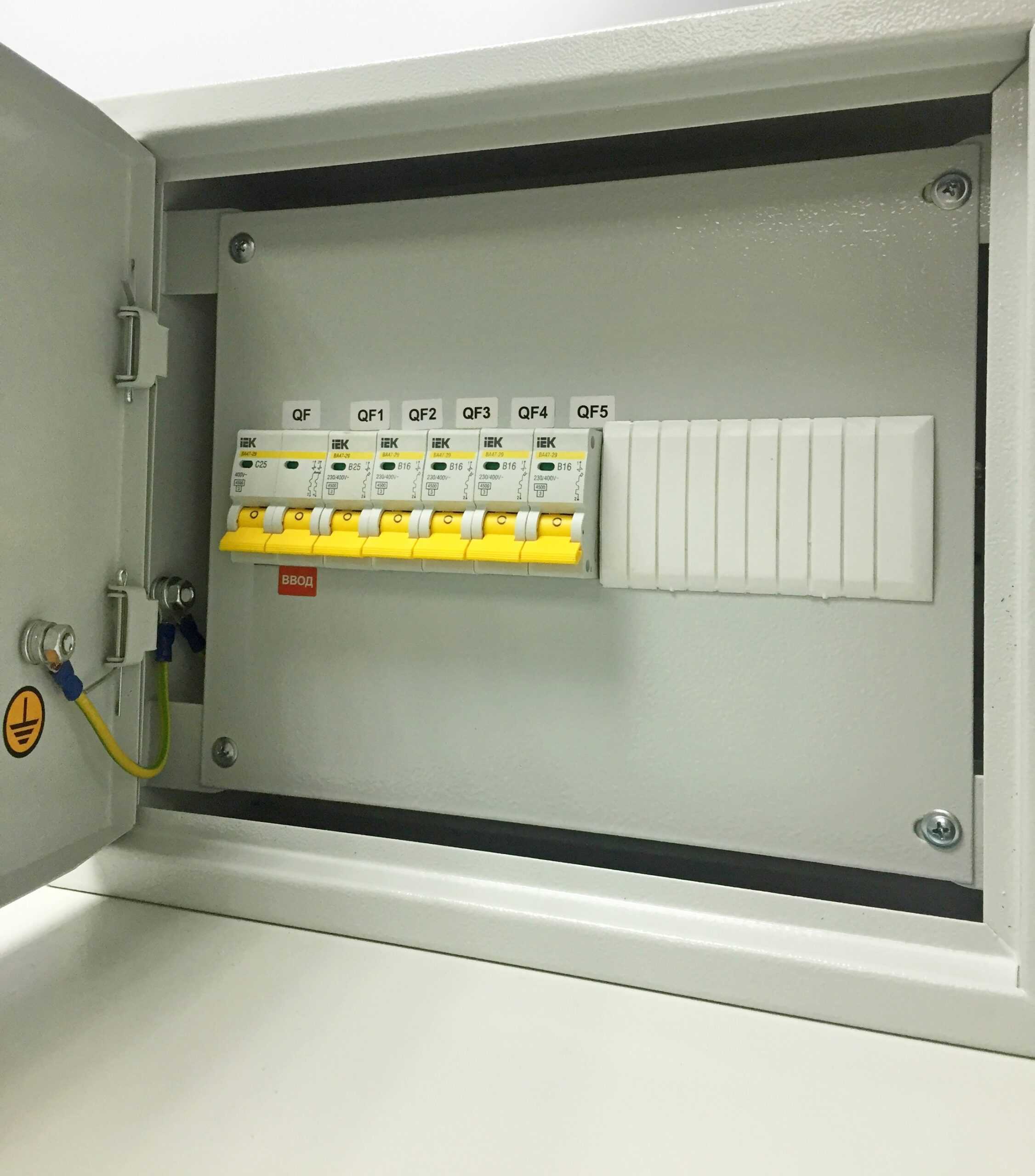

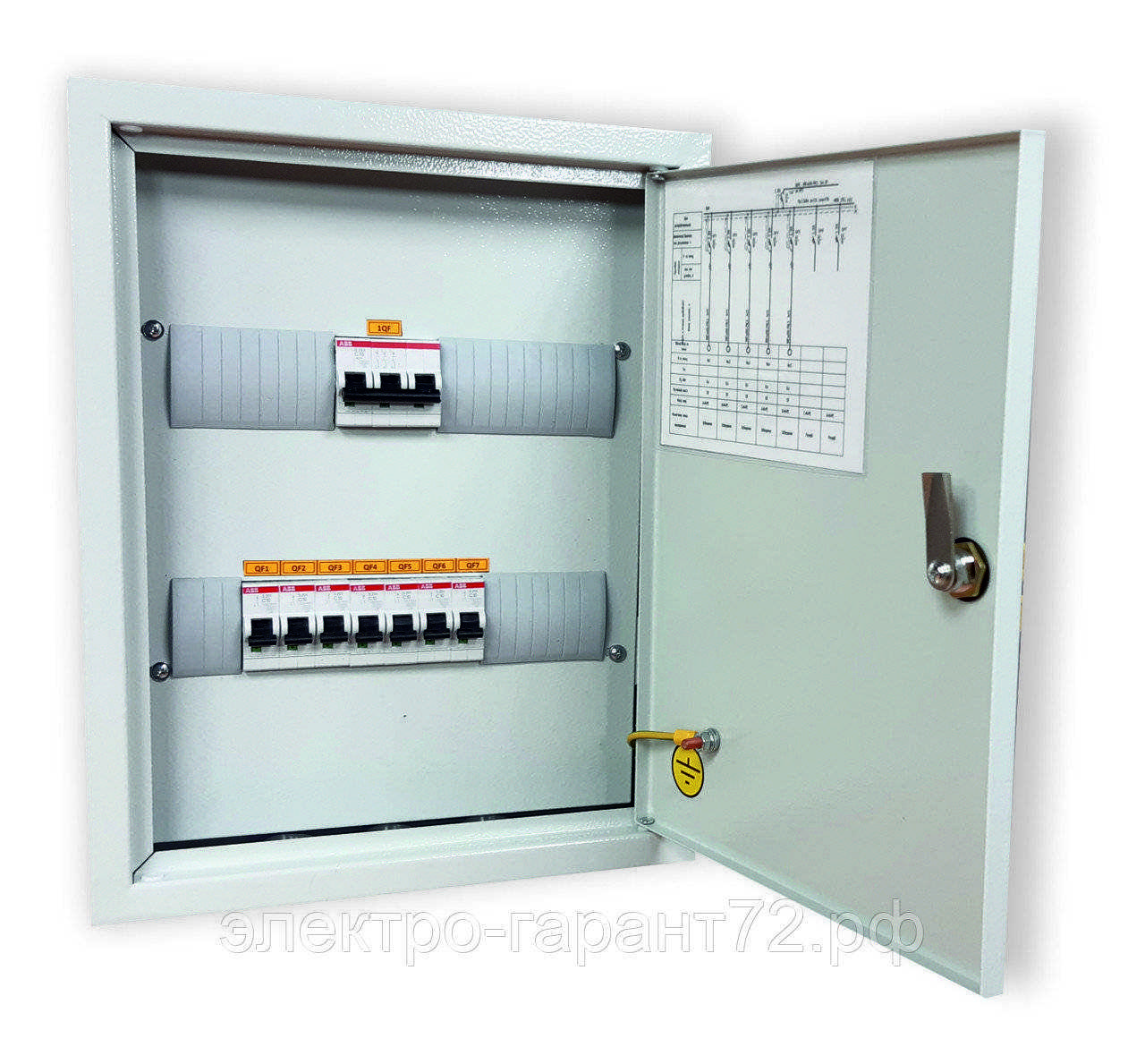

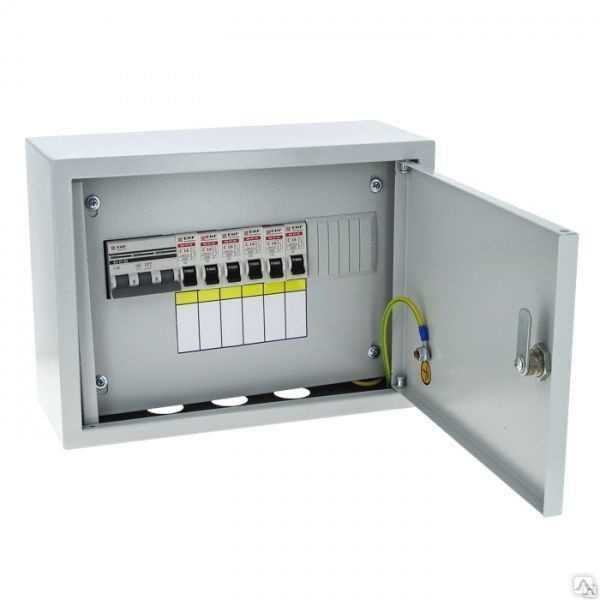

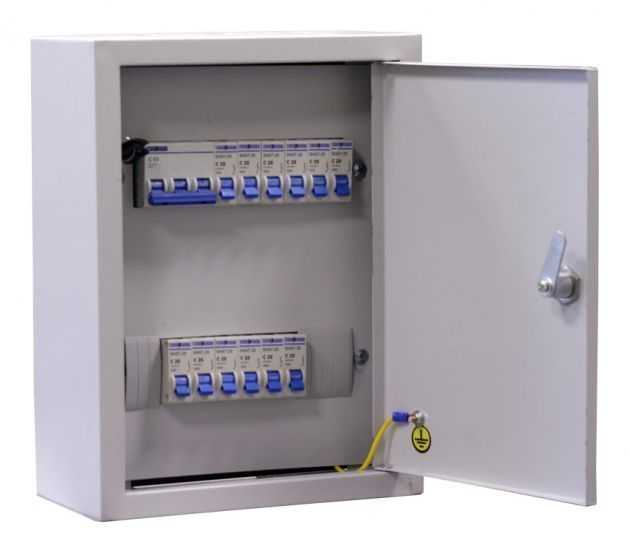

Конструкция

Шкаф представляет
собой унифицированный металлический корпус (класс I), в котором устанавливается
соответствующая аппаратура.

Ввод и вывод
проводов и кабелей предусмотрен через отверстия в верхней и нижней стенках.

Также щитки осветительные выпускаются в пластиковых боксах (класс II)
иностранных производителей
до 63А на конструктивах щитков Mini Pragma, Европа, Unibox, Экинокс.

Щитки осветительные производятся в вариантах:

  • ОЩВ, ОЩ  — навесные, IP31;

  • ОЩВГ, ОЩВ  — навесные, IP54;

  • УОЩВ, УОЩ  — встраиваемый, IP30.

Структура условного обозначения

X ОЩXX — X УХЛ4 Тип исполнения:

У — встраиваемый в нишу стены.
X ОЩXX — X УХЛ4 Щитки осветительные.
X ОЩXX —
X УХЛ4
Наличие вводного автоматического выключателя:

Отсутствует — устанавливается клеммник;

В — автоматический выключатель.
X ОЩX— X УХЛ4 Степень защиты:

Нет — IP30, 31;

Г — IP54.
X ОЩXX — X УХЛ4 Количество однофазных отходящих групп:

6 — 6 групп;

12 — 12 групп.
X ОЩXX — X УХЛ4 Климатическое исполнение и категория размещения по ГОСТ 15150-69

Название Ширина, мм Высота, мм Глубина, мм

Установочные размеры,

LxB (HxB), мм

Масса, кг ГОСТ, ТУ
ОЩ-6 УХЛ4  400  416  154  300×300  13  ТУ 36-1888-75
ОЩ-12 УХЛ4  400  616  154  500×300  19.5  ТУ 36-1888-75
ОЩВ-6А УХЛ4  400  516  154  400×300  16.5  ТУ 36-1888-75
ОЩВ-12А УХЛ4  400  716  154  600×300  23  ТУ 36-1888-75
УОЩВ-6А УХЛ4  400  600  154  400×300  17.5  ТУ 36-1888-75
УОЩВ-12А УХЛ4  400  800  154  600×300  24.5  ТУ 36-1888-75
ОЩ-6М УХЛ4
ОЩ-12М УХЛ4
ОЩВ-6М УХЛ4
ОЩВ-12М УХЛ4
УОЩВ-6 УХЛ4
УОЩВ-12 УХЛ4

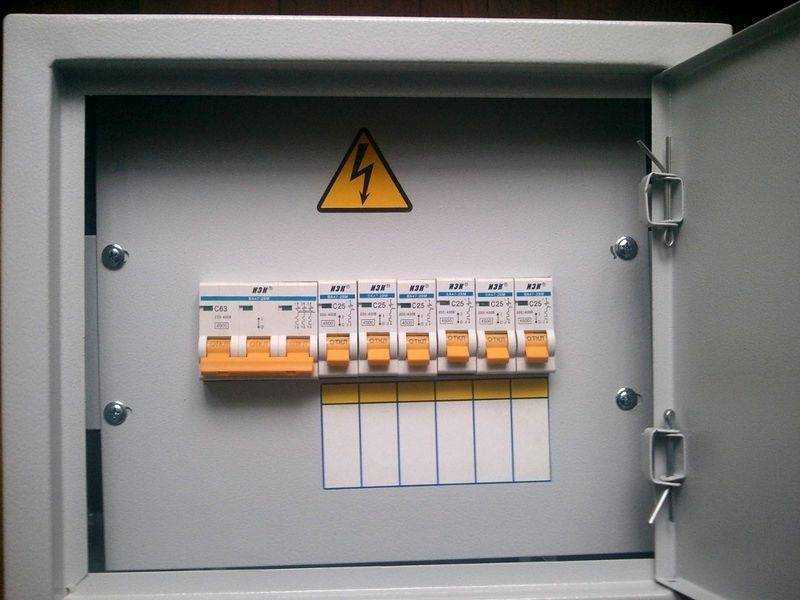

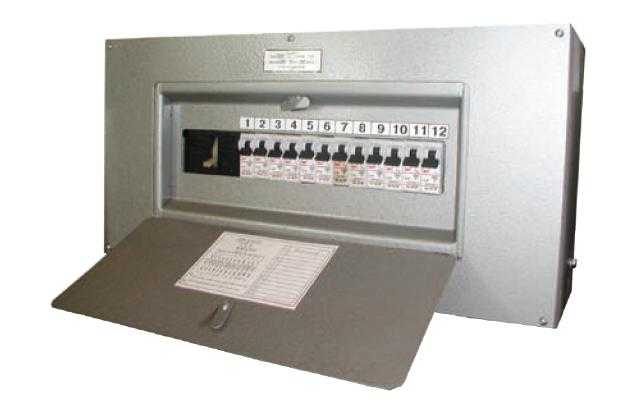

Щитки осветительные ОП, ОЩ, ОЩВ, УОЩВ

Структура условного обозначения:

 У ОЩ В — Х — УХЛ 4

    У — для установки в нишу;
     ОЩ — осветительный щиток;
      В — с вводным автоматическим выключателем:
       63 А — шесть линейных автоматических выключателей;
        100 А — двенадцать линейных автоматических выключателей.
          Х — количество линейных автоматических выключателей.
           УХЛ4 — климатическое исполнение и категория размещения по ГОСТ
15150-69.

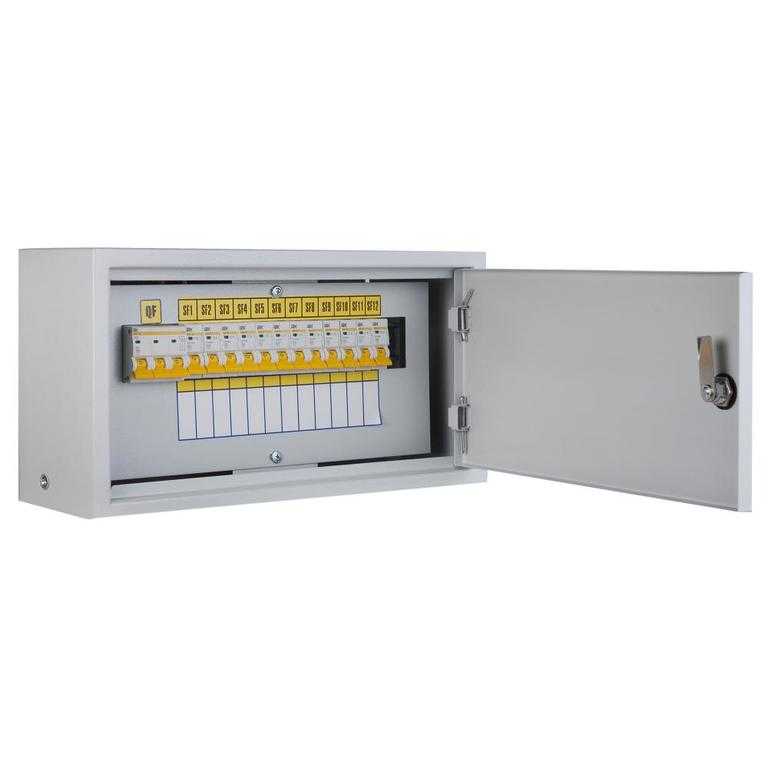

Щитки навесного исполнения (кроме УОЩВ)
Наибольшее число и сечение жил проводов, присоединяемых к вводному зажиму —
2х50мм2.
Степень защиты IР20 по ГОСТ 14254-80.

 Номинальное напряжение (В) 400
 Номинальный ток щитка (А) 56; 90
 Номинальный ток вводного автомат. выключателя (А) 63; 100
 Номинальный ток отходящих автомат. выключателей (А) 16; 25
 Исполнение по способу установки


навесное, в нишу

 Климатическое исполнение УХЛ4
 Степень защиты оболочки IP 30
 Наибольшее число и сечение жил проводов
присоединяемых к вводному зажиму (мм2)
2х50


 Номинальный режим работы

продолжительный

тип  кол-во
1-фазн. групп
автоматические выключатели на


ном. ток
вводн.


выкл. (А)

размеры (мм)
отход. лин. вводе
 ОПВ-12 УХЛ4 12 АЕ 1031;
ВА 60-26;
(16, 25А)
ПВ3х100 —
 ОПВ-6 УХЛ4 6 ПВ3х63
 ОП-12 УХЛ4 12 ПВ3х100
 ОП-6 УХЛ4 6 зажимы
 ОЩ-6 УХЛ4 490х400х142
 ОЩ-12 УХЛ4 12
 ОЩВ-6 УХЛ4 6 авт. выкл. 63
 ОЩВ-12 УХЛ4 12 100
 УОЩ-6 УХЛ4 6 зажимы  — 590х500х142
 УОЩ-12 УХЛ4 12
 УОЩВ-6 УХЛ4 6 авт. выкл. 63
 УОЩВ-12 УХЛ4 12 100

марка количество выключателей АЕ1031 на отходящих
линиях*


аппараты

на
вводе

 ОЩ-6 УХЛ4 6 зажимы
 ОЩ-6М УХЛ4
 ОЩ-9 УХЛ4 9
 ОЩ-9М УХЛ4
 ОЩ-12 УХЛ4 12
 ОЩ-12М УХЛ4
 ОП-3 УХЛ4 3
 ОП-6 УХЛ4 6
 ОП-9 УХЛ4 9
 ОП-12 УХЛ4 12
 ОЩВ-6 УХЛ4 6 АЕ2046
 ОЩВ-6М УХЛ4
 ОЩВ-9 УХЛ4 9 АЕ2056
 ОЩВ-9М УХЛ4
 ОЩВ-12 УХЛ4 12
 ОЩВ-12М УХЛ4
 УОЩВ-6 УХЛ4 6
 УОЩВ-6М УХП4
 УОЩВ-9 УХЛ4 9
 УОЩВ-9М УХЛ4
 УОЩВ-12 УХЛ4 12


 УОЩВ-12М УХЛ4

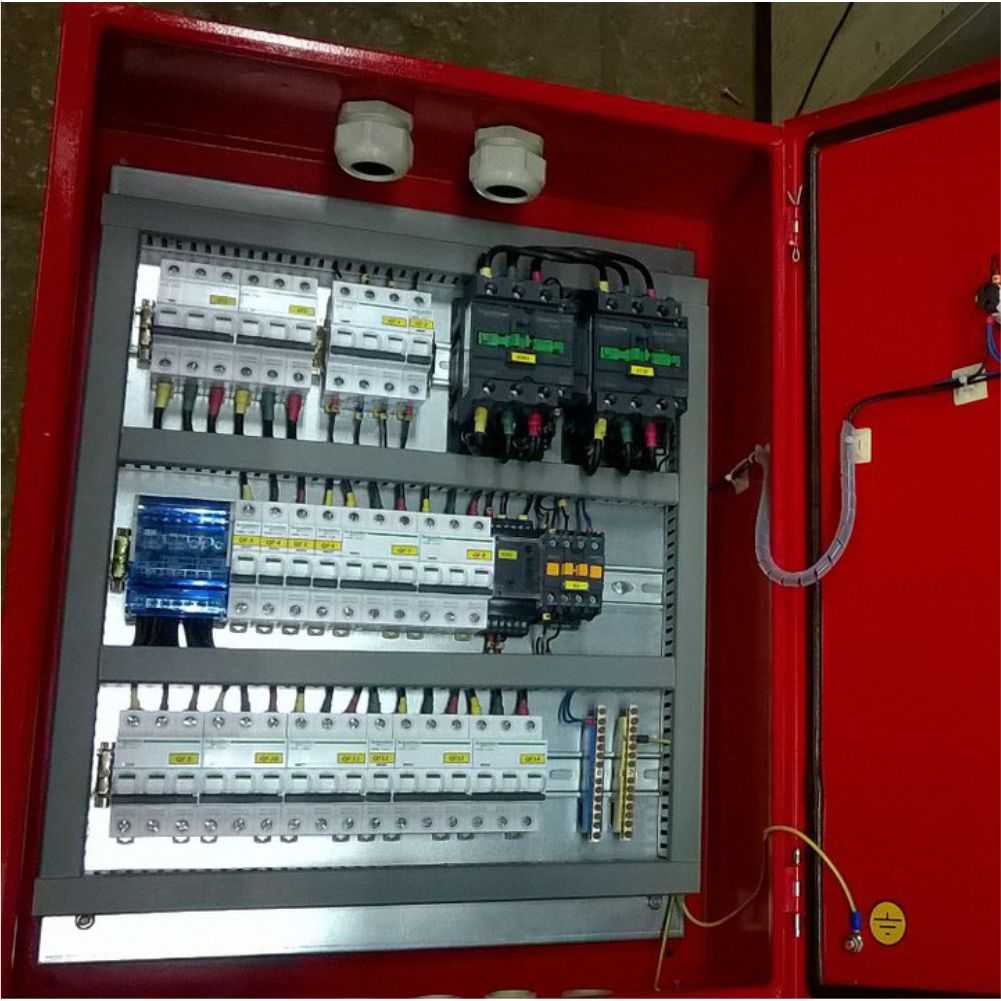

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

  • Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
  • Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
  • Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
  • Самостоятельный перевод оборудования в летний или зимний режим.
  • Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
  • Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
  • Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
  • Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

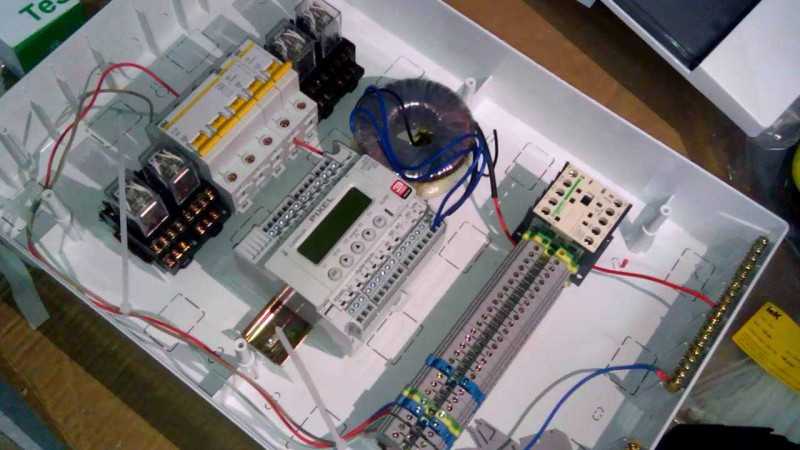

segnetics pixel 2511 контроллер для управления системами вентиляции

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

  • Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
  • Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

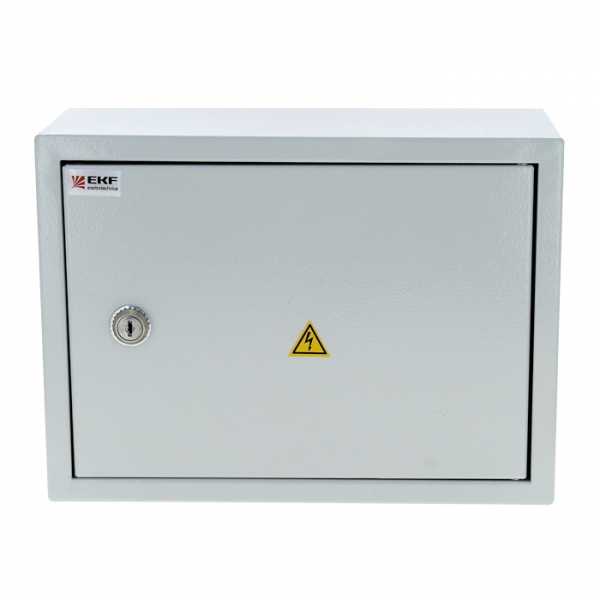

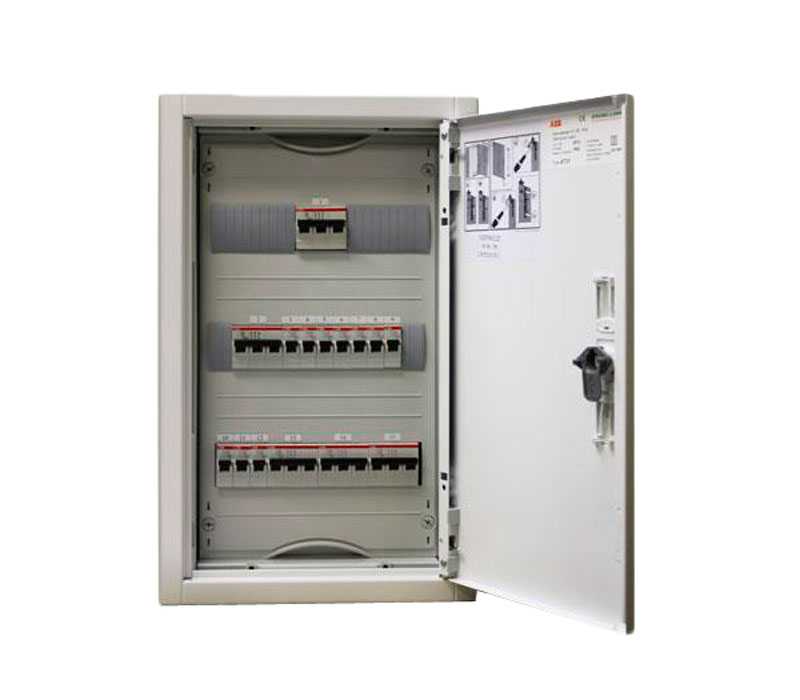

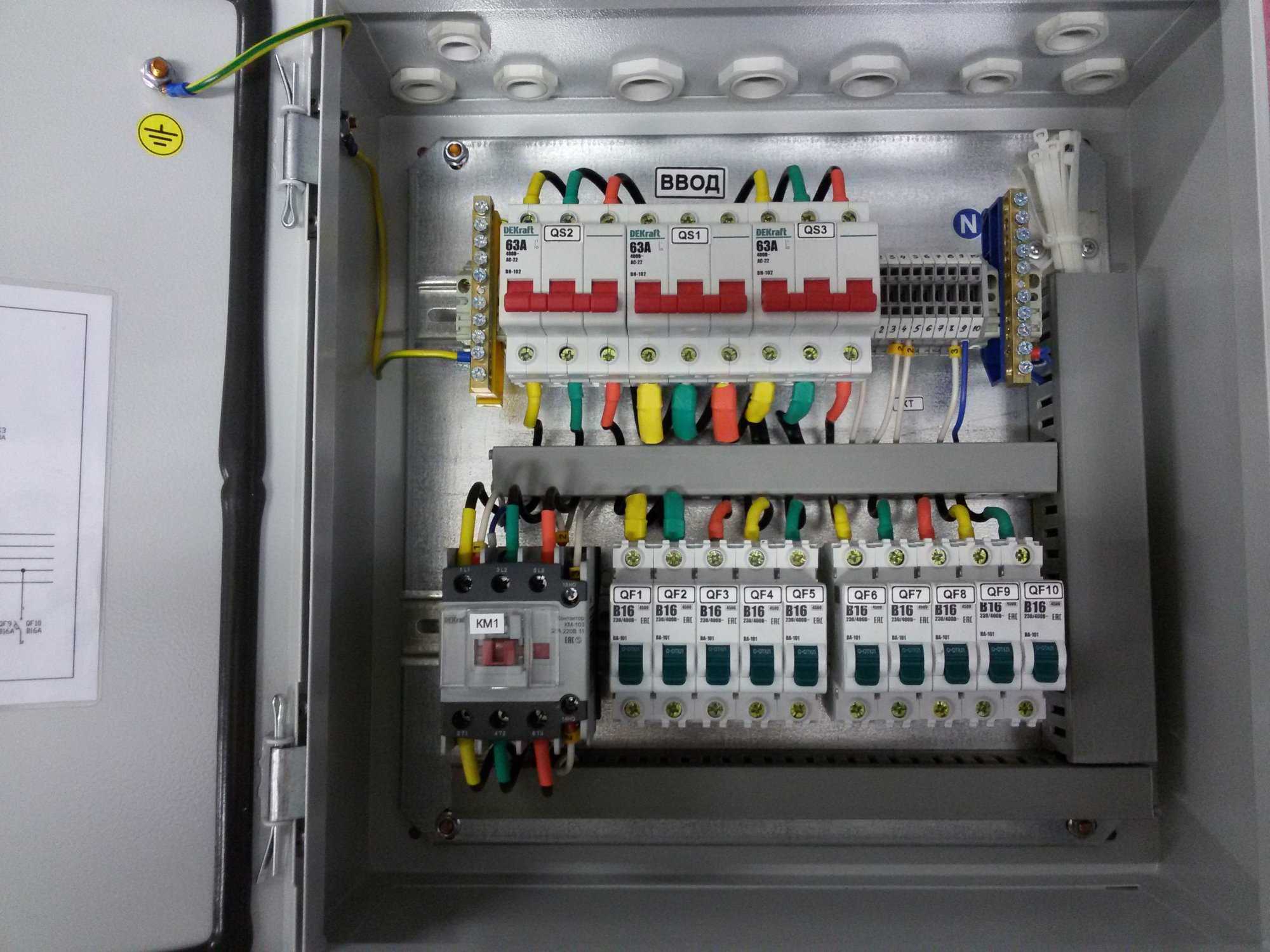

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

  • с маркировкой N — для подсоединения рабочих проводников;
  • с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Материалы

  • Главная
  • Материалы
  • Осветительные щиты. Виды и способы применения

Вернуться в раздел

Осветительные щиты. Виды и способы применения

Свет способен оказывать большое воздействие на человеческий организм. Его недостаток приводит к потере настроения, депрессии, ослаблению иммунитета и обострению хронических болезней. Чтобы увеличить световой день и создать комфортные условия для работы и жизни используют искусственные системы освещения,функционирование которых осуществляется посредством электрощитового оборудования. Они работают через различные электрические источники и подразделяются на: рабочее, аварийное, охранное, эвакуационное и дежурное.

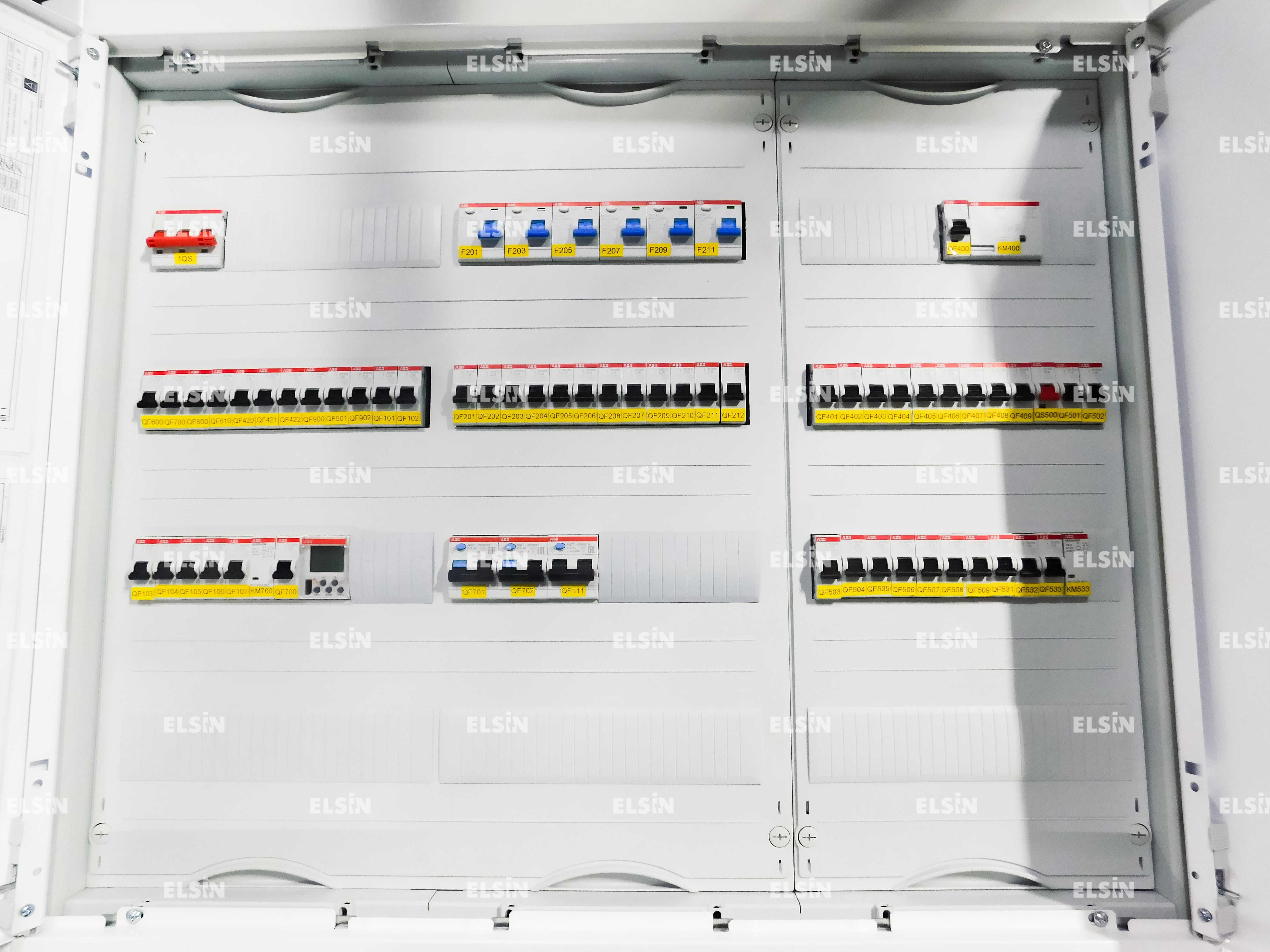

Щит осветительный: особенности эксплуатации

Щиты для освещения, применяются в работе схем осветительного оборудования административных, промышленных и общественных зданий. Особенности подключения: могут использоваться в качестве защиты сетей от перегрузок и короткого замыкания.

Для оперативного устранения возможных внештатных ситуаций элементы регулирования щита следует разместить в рациональном порядке.

В жилых и офисных зданиях щит осветительный (ЩО) и силовой размещены в одном корпусе. Необходимость их разделения возникает в случаях:

  • Аварийного питания освещения
  • Установки соответствующих приборов
  • Непосредственного обслуживания
  • Распределения каналов для кабелей
  • Конкретных условий
Размещение

Чтобы разместить щиты ЩО в соответствии с техническими требованиями, необходимо выполнение следующих условий:

  • Установка на расстоянии 1 м от коммуникаций.
  • Обеспечение сухости в помещении. Если это проблематично, то щит располагают выше отметки предполагаемого затопления.

При выборе вариантов монтажа предпочтение следует отдать встраиваемому, который в отличие от навесного способа занимает минимум площади и защищает оборудование от температурных и механических воздействий.

Если щитовое помещение выполнено из материала, не имеющего защиту от воспламенения, то сам щит должен быть из стали. В огнестойкой щитовой оборудование можно выбрать из горючих материалов.

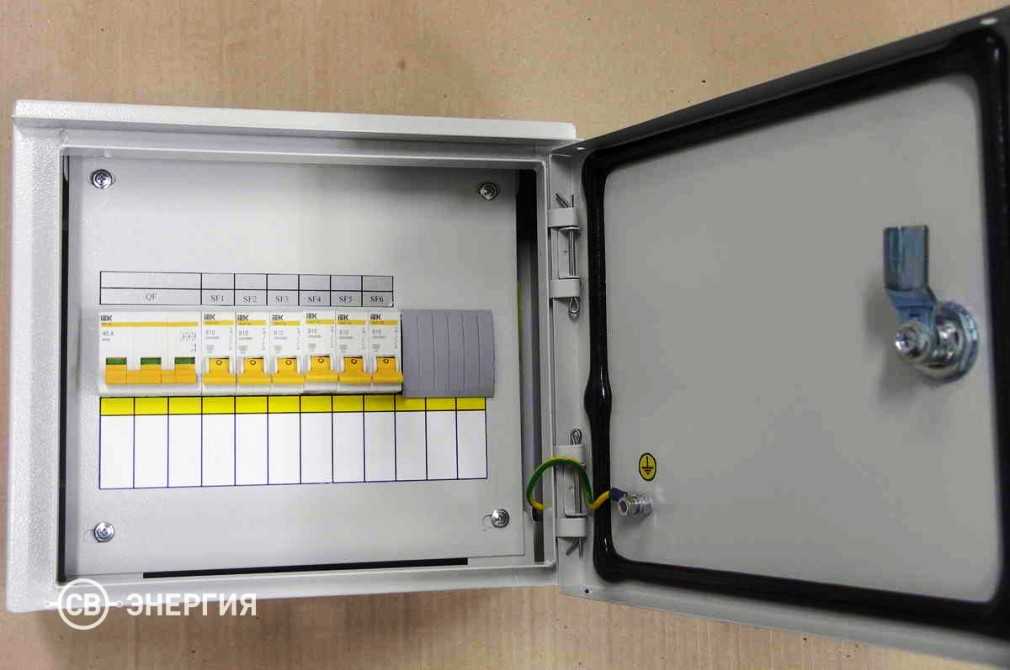

Наружный щит

Это устройство отличается от обычного наличием автоматического и ручного режима управления наружным освещением. Для оснащения щита автоматическим управлением необходим монтаж элементов:

  • Фотореле
  • Датчиков движения и звука
  • Реле, выставленных для срабатывания в определенный период времени
  • Выключателя, реагирующего на координаты местности

Перейти на ручной режим можно с помощью переключателей, расположенных на дверце или боковой части оборудования. Ручное управление необходимо при:

  • Ремонтных работах осветительных коммуникаций в дневное время
  • Подаче освещения с поврежденным реле управления
  • Невозможности соблюдения требований для срабатывания реле

Щит наружного освещения должен быть установлен выше грунта или бетонного фундамента на 20 см. При высоких рисках возникновения снежных заносов оборудование монтируется на специальной основе. Если щит оснащен импульсными и считывающими устройствами, то ему нужен подогрев. Кроме того, существуют модификации, которые могут работать при температуре 50С и ниже.

Щиток для переносных светильников

Нестационарные осветительные приборы с низким напряжением питания используются в щитовых помещениях, расположенных в местах повышенного риска для жизни и здоровья человека (смотровых ямах, подвалах). Для этого существуют понижающие трансформаторы, в которых происходит преобразование сетевого напряжения 220 В безопасное.

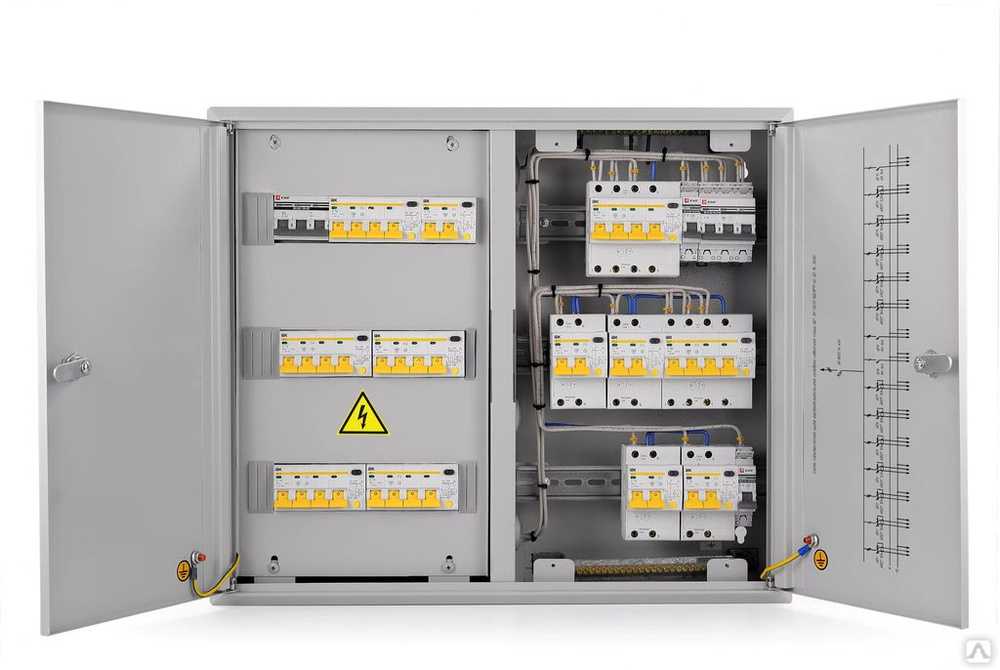

Щиты аварийного освещения

В отличие от рабочего освещения аварийное не имеет режима ручного отключения: это полностью автоматизированная система с независимым электроснабжением.

При возникновении внештатной ситуации (обесточивании основного питания) включаются светильники аварийного освещения, равномерно установленные среди ламп обычного освещения. Длительность работы аварийных светильников достаточна для устранения повреждения или эвакуации персонала.

Осветительные щиты, выпускаемые московским заводом электромонтажных изделий, полностью соответствуют современным техническим требованиям и являются необходимым оборудованием для обеспечения жизнедеятельности бытовых и промышленных потребителей.

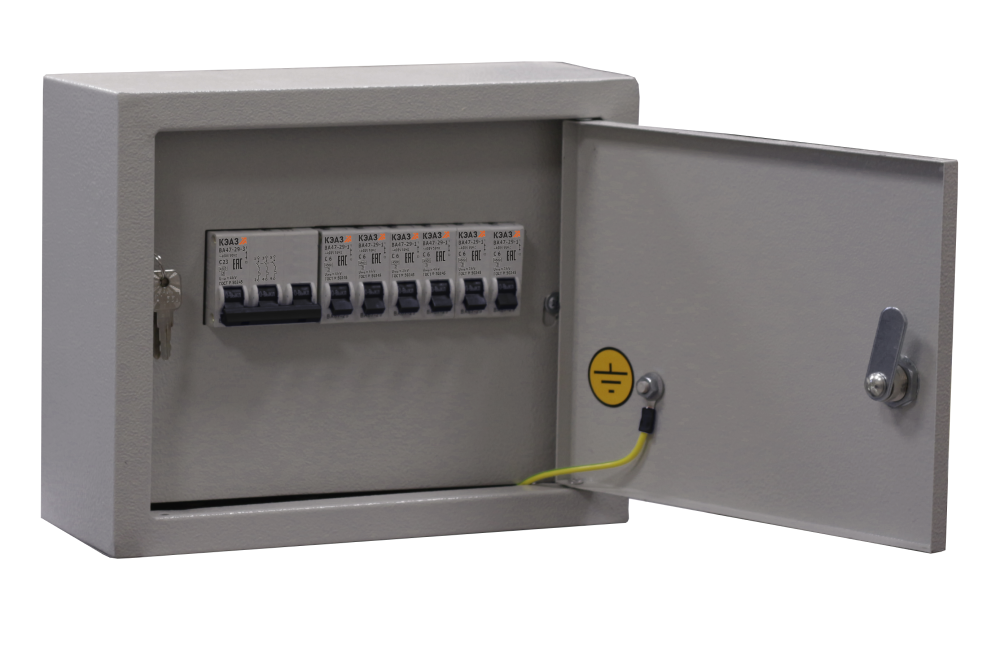

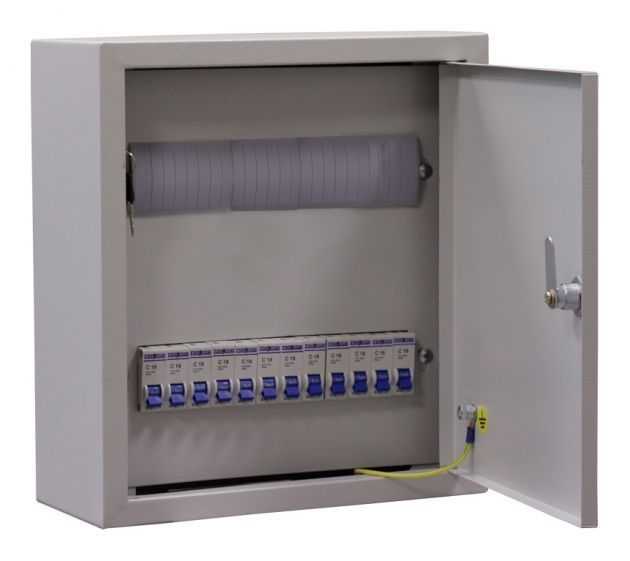

Щитки осветительные ОП, ОЩ, ОЩВ, УОЩВ, ЯОУ

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Щитки осветительные предназначены для распределения электрической энергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трехфазного переменного тока напряжением 380/220В частотой 50 Гц.

Щиток каждого типоисполнения комплектуется автоматическими выключателями в зависимости от числа отходящих групповых линий.

Щитки типа ОП, ОЩ, ОЩВ устанавливаются на стене, а УОЩВ — в нише.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Щитки должны эксплуатироваться в следующих условиях:

— номинальное значение климатических факторов внешней среды по ГОСТ 15150;

— температура окружающего воздуха от +1 до +35ºС (исполнение для УХЛ4) и от -45 до +40ºС для У3

— относительная влажность не более 80% при 25 0С

— окружающая среда невзрывоопасна, не содержащая пыли, агрессивных газов и паров в концентрациях, нарушающих работу устройства;

— высота над уровнем моря не более 2000м.

ПОЛЕЗНЫЕ ССЫЛКИ

Скачать полное техническое описание изделий

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, В

380/220

Номинальное напряжение изоляции, В

660

Номинальная частота, Гц

50

Номинальный ток щитка (вводного аппарата), А

25-100А

Количество отходящих однофазных групповых линий

От 2 до 12

Номинальные токи защитных аппаратов групповых линий, А

10-25А

Номинальная отключающая способность защитных аппаратов, не менее

3кА

Номинальный отключающий дифференциальный ток устройства защитного отключения, мА (при наличии):

– на вводе щитка,

– на отходящих линиях

30мА, 100мА, 300мА 10мА ,30мА

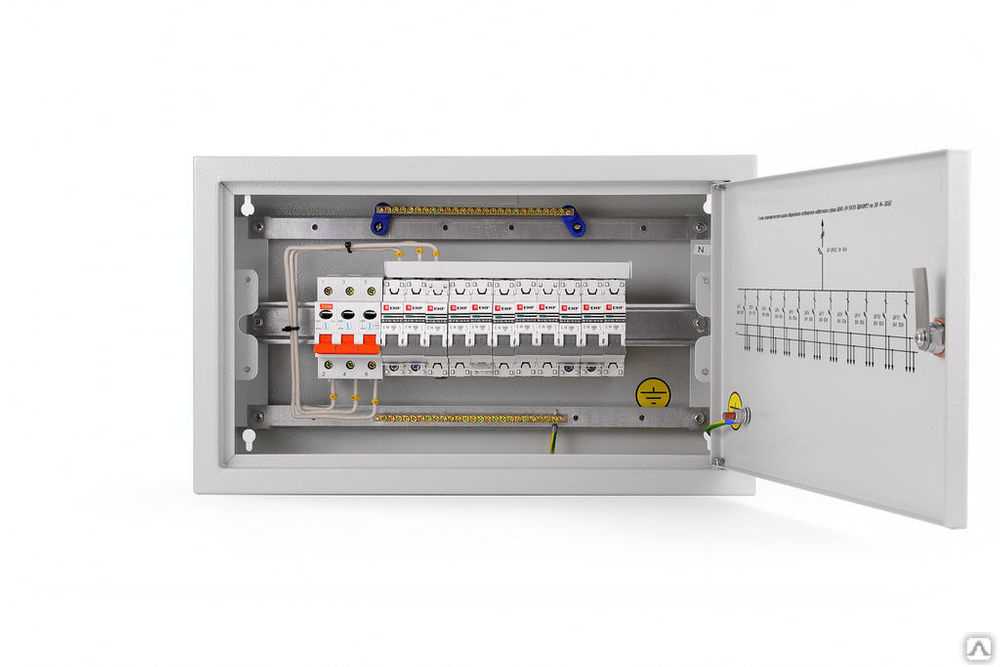

КОНСТРУКЦИЯ

Щиток состоит из металлического корпуса и дверцы. В щитке установлены автоматические выключатели, УЗО или дифференциальные выключатели на отходящих линиях, которые присоединены проводами к вводному выключателю, разъеденителю, дифференциальному выключателю или вводным зажимам. Токоведущие части защищены от возможного случайного прикосновения обслуживающего персонала элементами оболочки (или ограждения).

Управление аппаратов выведено на внешнюю оболочку (или ограждение) и закрывается дверью.

Щитки оборудованы шиной (N) для подключения нулевых рабочих проводников, которая изолирована от корпуса щитка, и шиной (РЕ) для подключения защитных проводников, которая электрически связана с металлоконструкцией щитка.

В нижней и верхней частях щитка имеются съемные крышки, через которые осуществляется ввод питания и вывод проводов отходящих линий.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:

— щиток;

— ключ замка двери (для щитков серии ЯОУ);

— экплуатационная документация;

— сертификат соответствия.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Щитки упаковываются в коробки из трёхслойного гофрированного картона и транспортируется в заводской упаковке в закрытых транспортных средствах.

Допускается транспортировка без заводской упаковки при условии обеспечения защиты от атмосферных осадков и исключения механических повреждений.

Условия хранения щитков в части воздействия климатических факторов внешней среды 2 и 3 по ГОСТ 15150

РАЗМЕЩЕНИЕ И МОНТАЖ

В зависимости от исполнения установить щиток на стене или в нише. Ввод и вывод кабелей в утопленных щитках осуществляется через отверстия в крышке и дне.

Для ввода и вывода кабелей (проводов) на съемных верхней или нижней крышках в щитках навесного исполнения установить сальники. Размеры сальников должны соответствовать наружным диаметрам кабелей.

Ввести кабели через сальники в щиток и произвести их разделку.

Присоединить зачищенные жилы к аппаратам согласно схеме электрической подключения, нулевые рабочие проводники подключить к изолированной шине (N), а защитные к неизолированной шине (РЕ).

ВНИМАНИЕ!

При использовании щитка в системах TN-S или TN-C-S (нулевой рабочий и защитный проводники работают раздельно) перемычку между шинами (N) и (РЕ) демонтировать.

Проверить надежность электрических контактных соединений и при необходимости произвести их протяжку.

Заземлить корпус щитка.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие устройства требованиям ГОСТ Р 51321.1 при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.

Гарантийный срок эксплуатации – 2 года со дня ввода щитка в эксплуатацию и не более 2 лет и 6 месяцев со дня отгрузки его с предприятия-изготовителя.

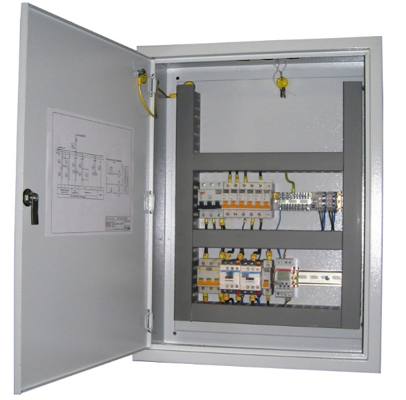

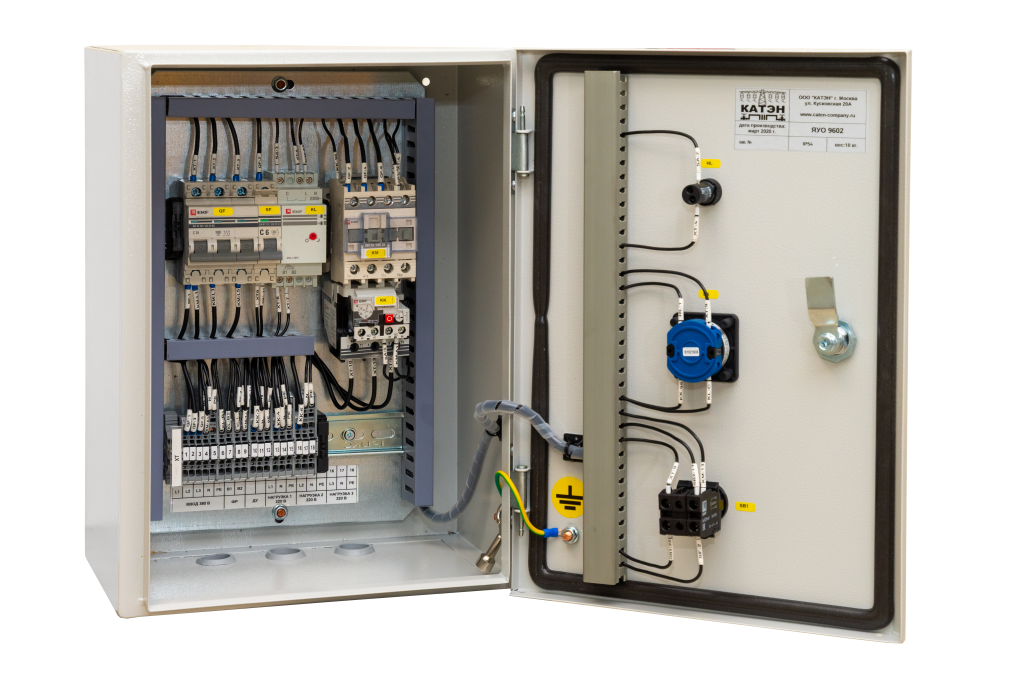

Особенности устройства

Устройство шкафа управлениявыпускается в различных конструктивных вариантах, отличающихся размерами, назначением, степенью автоматизации и безопасности. Щиты автоматизации устанавливаются в технических помещениях, в щитовыхили в помещениях диспетчерских.

При выборе щита управления учитывается степень пылевлагозащиты и безопасность эксплуатации. Особенности устройств шкафа управления:

  • особо важные приборы снабжаются цифровой и световой индикацией;
  • устройства, которые отвечают за работу самых главных механизмов, имеют ручные органы управления на двери шкафа управления;
  • в щите устанавливаются устройства, которые отвечают за работу вентиляции;
  • элементы управления должны быть понятны, чтобы даже не разбирающийся в электронике человек, смог отключить нужное устройство при аварии.

Схема подключения щитка

Ни один уважающий себя мастер не приступит к монтажу электрощита без грамотно составленной схемы. Ведь схема электрического щитка не только показывает количество элементов, их мощность и т.д., но и позволяет существенно сэкономить на проводке.

Виды схем

Схем подключения распределительных щитков существует великое множество. В каждой схеме электрического щитка обязательно должны присутствовать все элементы — это главное правило. Так какие же бывают схемы:

Схема вводного щита на 380В используется для электрификации частных жилых домов

При создании схемы вводного щита для загородного дома важно равномерно распределить нагрузку между тремя фазами, чтобы избежать разницы в напряжении между фазными жилами.
Иногда требуется отдельно чертить схему щита учета. Например, оптимальная схема щита учета электричества 380В для загородного коттеджа на 15КВТ предусматривает наличие селективного УЗО

Если счетчики электроэнергии находятся во вводном электрощите, то схему щита учета отдельно чертить не нужно.
Для квартир в старом жилом фонде советской постройки, где нет заземления проводки, в схему подключения электрощита не добавляют заземляющую РЕ-шину. Чтобы предотвратить скачки напряжения в схему щита в таких помещениях вносят реле контроля напряжения.
В схему распределительного щита в квартире с заземлением и тремя и более комнатами надо добавить дополнительные устройства защитного отключения с двумя полюсами.
В малогабаритных загородных домах нет большой нагрузки на сеть, поэтому схема подключения щитка здесь довольно простая.
Для электрификации жилья, оснащенного системой «Умный дом» нужны более сложные схемы расположения автоматов в щитке. Ведь в них необходимо добавить много элементов, отвечающих за работу датчиков движения и присутствия, дистанционное управление приборами и прочее.
Схему подключения щитка с автоматами на крупных промышленных предприятиях чертят обычно инженеры-электрики с высшим профессиональным образованием.

Для какого бы помещения ни создавалась схема распределительного щита, основным ее назначением является защита электросети от перегрузок и короткого замыкания, которое может привести к пожару.

Создание схемы при помощи компьютерной программы

Сейчас все реже схемы подключения электрощитов чертятся вручную на кульмане.

Для создания схем электрических щитков существует множество графических редакторов и специальных компьютерных программ. Они могут быть как бесплатными, так и платными (лицензионными).

С помощью таких программ для создания схем щита можно:

  • выбрать необходимую конструкцию электрощита в соответствии с требованиями заказчика;
  • полностью укомплектовать его всей необходимой автоматикой;
  • задать последовательность присоединения всех модульных аппаратов;
  • создать однолинейную схему электрического щита;
  • виртуально протестировать работу устройства, меняя те или иные параметры.

На что обратить внимание при создании схемы вручную

Если вы считаете, что можете самостоятельно начертить схему подключения щитка, советуем вам обратить внимание на следующие моменты:

  • Без тщательных предварительных расчетов схема электрического щита не будет корректной.
  • Стремитесь к тому, чтобы схема подключения электрощита была максимально простой.
  • Начерченная вами схема щита должна отвечать всем нормативным требованиям.
  • Обязательно разделите подключение на несколько силовых линий.
  • Автоматические выключатели в схеме автоматов в щитке должны быть установлены на каждое жилое помещение отдельно.

Для того чтобы схема щитка была корректно начерчена, правильнее всего воспользоваться советами опытных специалистов.

Расчет мест в электрощитке

Любая схема электрощита обязательно должна учитывать количество мест, необходимое для установки всех приборов и автоматов.

Это сделать довольно просто, если знать, что единицей измерения в данных расчетах является один модуль. 1 модуль = 17,5 миллиметров. Таким образом получается, что устройство шириной 17,5 мм занимает один модуль в щитке.

Все приборы, которые должна содержать схема автоматов в щитке, имеют стандартные размеры.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
