Автоматическое проектирование принципиальных схем электрических щитов в ddecad

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления.
К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным

Первый вариант является более подходящим, так как он не занимает много места.
Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита.
Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию

Ко второму варианту также нужно подключать заземление.
Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление.
Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

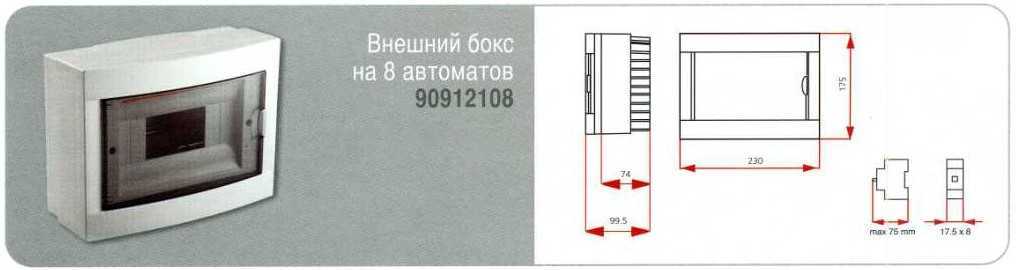

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Размеры ЩО

Для выбора оптимального размера обратите внимание на:

1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

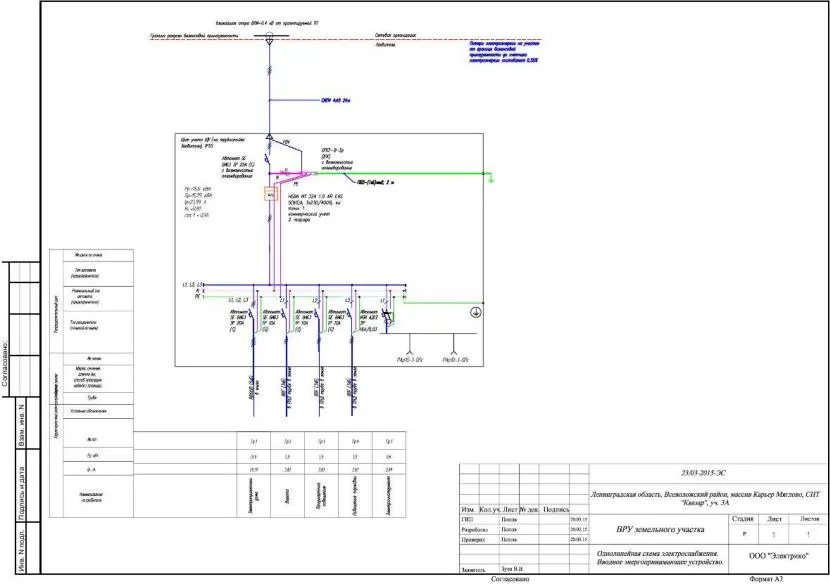

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Нормативные документы

В ходе разработки однолинейных схем необходимо учитывать, что используемые условные обозначения должны соответствовать следующим нормативным документам:

• провода, контакты, структуризация цепей (ГОСТ 2.709-89);
• элементы коммутации (ГОСТ 2.755-87);
• условные графические обозначения для элементов электросхем (розетки, светильники, УЗО и т.д. — ГОСТ 2.721-74).

Отдельно стоит отметить, что буквенные обозначения для элементов однолинейных электрических схем также стандартизированы и определены в ГОСТ 2.710-81.

Несмотря на достаточно обширный набор стандартизирующей документации, по некоторым видам УГО иногда возникают разногласия. Одной из причин подобных нестыковок является отсутствие тех или иных обозначений в программах для разработки электросхем.

Для рядового разработчика электропроекта данный факт может стать причиной отказа на этапе согласования, в виду чего разработку электротехнической документации рекомендуется поручать лицензированным организациям, знакомым с особенностями технического контроля при согласовании в Энергосбыте и Ростехнадзоре.

Почему стоит заказать услугу у нас

1. Мы специализируемся на оказании услуг по обслуживанию электроустановок, подготовка однолинейных схем — важная составляющая этой работы.
2. Наша ЭТЛ оснащена самым современным диагностическим оборудованием.
3. Собственный проектный отдел, полностью укомплектованный и оснащенный современным оборудованием.
4. Средний стаж работы по специальности у наших специалистов — 14 лет. Нам не занимать опыта.
5. Выгодные цены: стоимость подготовки однолинейной схемы заметно ниже, чем у наших коллег.
6. Оперативность: однолинейная схема может быть готова и передана Заказчику уже через сутки после проведения обследования.
7. Весь наш персонал проходит ежегодные курсы повышения квалификации.
8. При обнаружении дефектов или недочетов в обследуемом НКУ совершенно бесплатно составляется дефектная ведомость.

Однолинейная схема электроснабжения: что это такое и зачем нужна

Принципиальная электрическая схема

Полное представление о том, как функционирует электротехническое изделие или объект, дает принципиальная электрическая схема. Она включает в себя весь перечень элементов, из которых состоит объект. Данная схема является основой для разработки всех последующих документов и чертежей, необходимых для строительства объекта либо оборудования. На принципиальной схеме отражены чертежи, которые показывают полные электромагнитные и электрические связи элементов, а также характеристики всех компонентов объекта. Составление принципиальной схемы производится двумя способами: совмещенным и разнесенным.

При разнесенном способе используют схемы, которые содержат множество контакторов, реле и различных контактов. Для создания таких схем элементам присваивают значения последовательно. А вот отдельные цепи располагают параллельно. Все части, которых входят в состав элементов и устройств или отдельные элементы на схеме прорисовывают раздельно друг от друга, чтобы схема выглядела более наглядно.

При совмещенном способе на схеме электроснабжения отображают все части элементов или устройств вблизи друг от друга.

На свободных полях схем, которые выполнены разнесенным способом, допустимо размещать графические обозначения устройств, выполненные совмещенным способом.

Если объект содержит такие элементы, которые используются частично, то эти элементы должны быть изображены на схеме полностью, при этом следует указать, какие части используются целиком, а какие нет. Те, что используются полностью, должны быть отображены на схеме длиннее, а части неиспользованных элементов изображаются короче.

Что подразумевают под однолинейной схемой

Однолинейная схема отличается от принципиальной схемы тем, что на однолинейной все электрические соединения объекта выполнены в упрощенном виде и обозначены одной линией независимо от числа фаз. Этот способ упрощения используется не только для отображения силовых линий, но и для обозначения различного вида кабеля, число проводов в котором может быть более трех.

Виды однолинейных схем: расчетная и исполнительная

Расчетную схему используют на этапе проектирования и подбора электрооборудования. Она служит основой для других схем, необходимых для строительства объекта и ввода его в эксплуатацию. При составлении расчетной схемы учитывают все необходимые параметры, которые будут обеспечивать объекту полную пожарную безопасность.

На готовом объекте исполнительную схему применяют, когда электрические сети подлежат модернизации. В данном случае чертеж разрабатывается на основании действующих установок. Перед тем, как составить однолинейную схему электроснабжения в обязательном порядке проводят всестороннее обследование объекта. Модернизированную схему разрабатывают с учетом исправления всех дефектов, которые удалось выявить в ходе работ.

Особенности составления

При разработке документа учитывается следующий ряд аспектов:

• Содержание, общая информация.
• Стадии проектирования.
• Нормативы и правила.
• Условные знаки, применяемые в чертеже.

Разберем их особенности более детально.

Информация

Схематическое изображение электроцепи объекта обязательно должна отображать такие данные:

• Пределы ответственности производителя электроэнергии и абонента. Как правило, сведения содержатся в договоре.
• Электросчетчики, в том числе модели, работающие на вторичном токе и их данные.
• Информация о распредшкафах для силовой цепи и системы освещения.
• Параметры автономного питания (при наличии).

Линейная электросхема содержит подробную информацию о составе электроцепиИсточник elektro-spb.ru

• Кабеля и их характеристики – протяженность, марка, сечение, номинал.
• Теххарактеристики устройств защиты – предохранители, УЗО, автовыключатели и проч.
• Нагрузки от приборов – мощность, сила тока.

Проектирование

Документ на примере расчетного проекта для частного дома составляется в следующем порядке:

• Запрос абонента в местное отделение электроснабжающей компании на предоставление технического условия. Этим определяется месторасположения точки и границ подключения объекта.
• Еще один запрос на выдачу Генплана земельного надела, но уже в отделе архитектуры и градостроительства. Делается это для обозначения маршрута прокладки электромагистрали от точки ЛЭП до ввода в дом, исключения пересечения с другими коммуникациями и определения протяженности кабеля.
• Следующий этап – это непосредственное составление однолинейной схемы частного дома с расчетом будущих нагрузок электроснабжения.

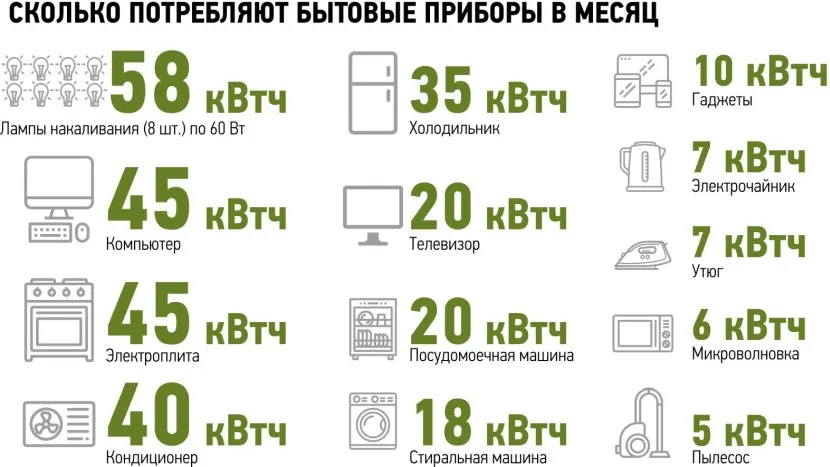

При составлении электросхемы требуется просчитать нагрузку всех домашних приборовИсточник cloudinary.com

Заключительная стадия – утверждение проекта и получение разрешения на подключение у организации, выдававшей технические условия.

Нормативы и правила

Оформление плана ведется строго в соответствии с системой конструкторской документации ГОСТ:

1. 702-2011 – общие правила оформления.
2. 709-89 – токопроводящие элементы, контакты и электрооборудование.
3. 721-74 – конструкции общего применения.
4. 755-87 – коммутаторы и контакты.
5. 732-68 – приборы освещения.
6. 710-81 – значки обозначения.

При этом наряду с тем, как существуют принципиальные требовании ПЭУ к организации электрических соединений, распределительных щитов, ВРУ и прочих частей системы электроснабжения, так есть и специальные правила по оформлению однолинейной схемы:

• Изначально делается рамка и штамп заданных параметров.
• Если информации много, допускается распределить чертеж на несколько листов. При этом создается номерной список.

При большом объеме информации, документ дозволяется разнести на несколько листовИсточник rkcopy.ru

• Обозначение компонентов электроцепи всегда начинается от источника к последнему потребителю. Буквами указывается фаза, а цифрами – порядок.
• Если требуется указать «+» (положительную полярность) применяются нечетные цифры, а «-» – четные.
• Расшифровывается обозначение либо в левой стороне плана, либо прямо над надписью.
• Главные характеристики электроцепи и приборов допускается помещать в отдельной таблице.

Кроме того, если на чертеже есть свободное место, его можно использовать для описания теххарактеристик магистралей питания.

Условные знаки

Для отображения элементов электроцепи на чертеже применяются графические знаки. Их можно найти в специальных таблицах ГОСТа – 2.721-74, 2.755-87, 2.709-89, 2.732-68. Например, некоторые из них выглядят следующим образом:

Щиты учета в однолинейной схеме изображены прямоугольниками. При этом у магистральных щитков фигура пересечена чертой, у групповых заполнена черным тоном, у аварийных – с 2-мя диагоналями.

Для обозначения элементов чертежа применяются специальные значкиИсточник mculab.ru

• Отдельно стоящие шкафы и панели – усеченный снизу квадрат. Для компонентов с 2-сторонним обслуживанием – аналогичная фигура с отсечением и сверху, и снизу. Если элементы распложены группой – в ряд идущие квадратики.
• Протяжный ящик или короб – пустой квадрат, вводная коробка – такая же фигура, но посередине перечеркнутая жирной вертикальной полоской.
• Люминесцентные светильники – протяженными прямоугольникам, лампы другого типа – кружками.
• Наружные светильники – кругом с опрокинутой буквой «Т».
• Патрон подвесного типа – круг, зачеркнутый 2-мя диагоналями.
• Измерительные приборы – обведенной в круг соответствующей буквой, например, для вольтметра – V, амперметра – A и т. п.

Компоненты линейной схемы обозначаются на чертеже специальными знакамиИсточник mculab.ru

Программы для рисования электрических схем

Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.
Помимо расчетных и исполнительных, однолинейные схемы бывают такие: структурные — содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого; функциональные — их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов

Важно знать, что все указанные элементы и размеры должны быть точными и четкими.
Поэтому, по окончании работ, заказчик получает не только схему, но и рекомендации по устранению дефектов, выявленных при обследовании. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.
Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке: Компас электрик

При ее правильном составлении обеспечивается полная электро- и пожарная безопасность для людей и объектов.

Новые технологии проектирования

Однолинейные схемы бывают исполнительные и расчетные В зависимости от вида электросхемы, этапы ее создания будут различны: В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Расчетная однолинейн ая электрическая схема выполняется для объектов нового строительства. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети. Подобная однолинейная схема электроснабжения того или иного жилого и нежилого объекта является ключевым документом, который отвечает за эксплуатационную ответственность разных сторон.

Однолинейная электрическая схема электроснабжения Для упрощения чертежей и их восприятия применяются различные методики. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Общее представление о линейной схеме электроснабжения Схема — это изображение в графике каких — либо элементов конструкции, указанные на чертежах. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Но при этом однофазная проводка обозначается одной линией с одним штрихом. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы.
Как читать электрические схемы. Урок №6

Что такое однолинейная схема электроснабжения

Исполнительная однолинейная схема – это выполненное по ГОСТ изображение однофазной или трехфазной сети, графически объединяющее все устройства электрической цепи (питающие или групповые линии) в одну линию. При этом все приборы, аппараты защиты и коммутации и прочие элементы электроустановки на схеме имеют определенное, строго регламентированное ГОСТом, обозначение. Кроме того схема дополняется таблицей потребителей, где, помимо наименования потребителя, для каждого электроприемника показываются расчетные токи, потребляемая мощность, фазность и т.п.

Такая схема легко читается профессионалом, в ней присутствуют все необходимые данные для выполнения ремонта, замены, переключения и прочих действий в электрическом щите.

Какие бывают однолинейные схемы

1. Исполнительная. Данный вид схемы применяется для уже действующего объекта. Перед отрисовкой схемы требуется выполнение работ по обследованию.
2. Расчетная. Составляется при проектировании электроснабжения нового объекта, при этом учитываются все предполагаемые нагрузки на электрическую сеть. Основываясь на полученных данных проектировщик выполняет расчет необходимого сечение каждого кабеля и провода, номиналы автоматов защиты, коммутирующих устройств, стараясь распределить нагрузку между фазами как можно равномернее.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.
