Лампа дрл: расшифровка, подключение через дроссель, светодиодные аналоги

Лампы ДРВ и ДРЛ отличия

Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.

В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.

Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.

В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.

Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.

Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.

Срок службы лампы ДРЛ

Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим

Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования

Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть

Вместе с тем, расход электрической энергии остается на том же уровне

Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%

Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.

Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.

-20 dBm.ix

ДОБАВЛЕНО 11/18/2009 08:33

m.ix , твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом… Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.

Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно

Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще, то есть к дросселю от щита или что там. READ Гост 2.702-2011 ескд. правила выполнения электрических схем

правила выполнения электрических схем

READ Гост 2.702-2011 ескд. правила выполнения электрических схем

С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы, особенно при сырой погоде

Большинство светотехнических установок наряду с активной мощностью потребляют и реактивную мощность, т.к. они имеют обмотки с довольно большой индуктивностью. Наличие реактивной мощности приводит к необходимости использовать более мощные трансформаторы и кабели, чем это требуется при активной нагрузке. Величина реактивной нагрузки характеризуется значением cos Ф в сети. При этом следует отметить, что потребляемая реактивная мощность не затрачивается на выполнение полезной работы, а фактически расходуется впустую.

Виды газоразрядных ламп.

По давлению различают:

ГРЛ низкого давления
ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Альтернативные источники освещения

Энергосберегающая лампа светодиодная – это отличный аналог другим источникам освещения, в том числе и ДРЛ, если ее купить, то можно существенно сэкономить на электроэнергии. Замена уличного освещения оправдает себя через три года эксплуатации, даже с учетом работ по переоборудованию.

Выпуском этих осветительных приборов занимаются многие известные зарубежные и российские компании (например, Лисма). В настоящее время цена этих приборов несколько выше, чем стоит лампа ДРЛ, но в ближайшее время эта проблема будет устранена, что сделает светодиодные источники освещения более доступными в Москве, СПб, а так же и в таких городах, как Саранск или Екатеринбург.

Источник

Принцип работы и схема подключения лампы ДРВ

При подаче напряжения на цоколь в горелке образуется тлеющий разряд, по мере прогрева он переходит в дуговой. Наличие ртути облегчает ионизацию газа. В выключенном холодном состоянии ртуть находится в виде капли, либо распределена по стенкам трубки. При разряде испускается ультрафиолетовое излучение, воздействие которого вызывает свечение люминофорного покрытия. Наличие спирали снижает эффективность разрядной трубки почти в два раза. Горелка изготавливается из кварцевого стекла либо специальной керамики. Она должна выдерживать высокие температуры и максимально пропускать УФ-излучение.

Таким образом, свет испускается и вольфрамовой спиралью, и люминофором. Может показаться, что световой поток будет больше за счет испускания света еще и нитью, чем у лам ДРЛ, однако это не так. Нити накала требуется большая мощность, а это препятствует большому световому потоку горелки. Если нить находится в обрыве, то данный экземпляр выводят из эксплуатации. Хотя находятся умельцы, которые используют только разрядную трубку. Категорически не рекомендуем поступать таким образом.

Так как в лампе уже есть балласт (он же и токоограничитель), то для запуска ДРВ-светильника не требуется никакой пускорегулирующей аппаратуры (бездросcельная лампа). Это лампы «прямого включения». Все они рассчитаны на рабочее напряжение 220В при частоте переменного тока 50 Гц, и питаются от осветительной сети напрямую. Дроссель не требуется, следовательно, они полностью могут использоваться вместо обычных ламп накаливания.

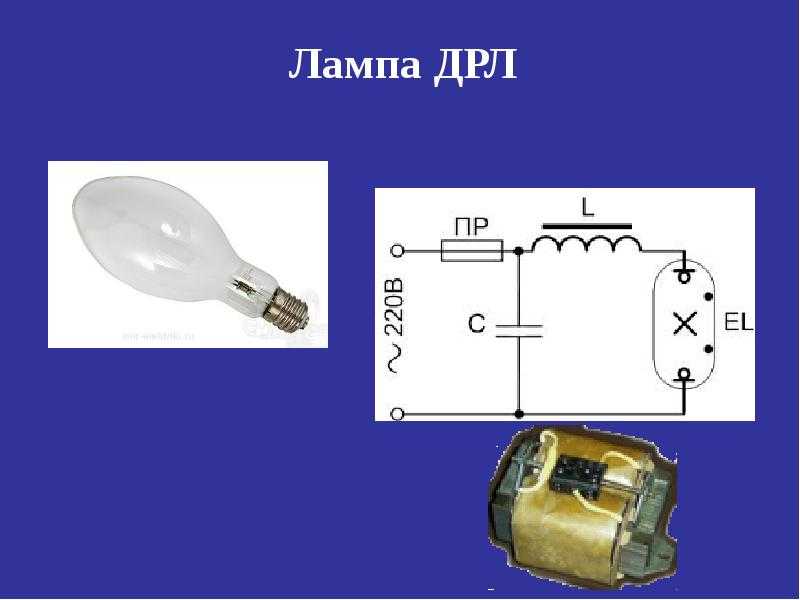

Правильное подключение лампы ДРЛ

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая. Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Конструкция и принцип работы лампы
Запуск через дроссель
Проверяем на работоспособность и неиправности
Подключение лампы без дросселя

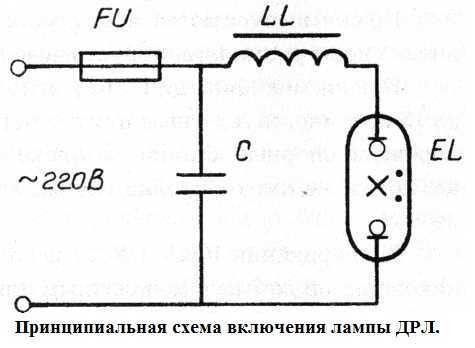

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

ДРЛ 125 Вт	ДРЛ 250 Вт	ДРЛ 400 Вт	ДРЛ 700 Вт
Номинальный ток дросселя (ПРА)	Iн=1,15 А	Iн=2,15 А	Iн=3,25 А	Iн=5,45 А

Подбор определенного дросселя по току

Подробно изучить конструкцию и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Тип лампы ДРЛ	Емкость конденсатора
ДРЛ-125 1.15 А	12мкФ
ДРЛ-250 2.15 А	18мкФ
ДРЛ-400 3.25 А	25мкФ
ДРЛ-700 5.25 А	40мкФ

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

Цоколь – является основанием и подключается к сети.
Кварцевая горелка – центральный механизм прибора.
Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

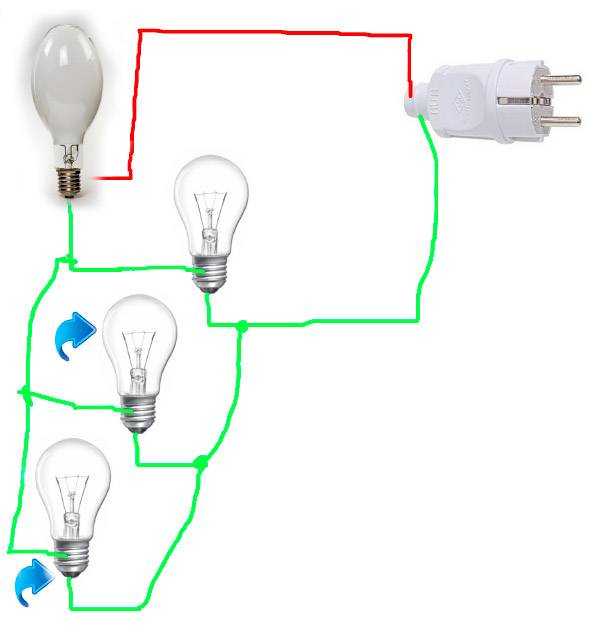

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).

технические данные лампы ДРЛ 250Мощность, W – 250;
ток лампы, A – 4,5;
тип цоколя – E40;
световой поток, Lm – 13000;
светоотдача, Lm/W – 52;
цветовая температура, К – 3800;
срок горения, ч – 10000;
индекс цветопередачи, Ra – 42.

http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4

Типы устройств

Светильники, работающие по описанному выше принципу, бывают следующих типов:

Модель HPL-N (Филипс)

ДРВ отличаются от ДРЛ ламп тем, что в них используется нить накала из вольфрама, которая исполняет две функции: источника света и является ограничителем напряжения электрического тока. Для работы устройства этого типа не требуется специальная пускорегулирующая аппаратура (бездроссельная электролампа);

ДРВ устройства высокого давления (HQL) , производители Osram и Philips

ДРЛФ – источники освещения, способствующие процессу фотосинтеза у растений;

ДРУФ и ДРУФЗ – излучают в длинноволновом ультрафиолетовом спектре;

ДРТ – ультрафиолетовый источник освещения трубчатого типа;

ДНаТ – трубчатые лампы, в которых в отличие от ДРЛ, помимо ртути используются и пары натрия. Основная особенность – специфический оттенок излучения (оранжево-желтый или золотисто-белый) для запуска требуется специальное оборудование.

Название	Рабочее напряжение, В	Мощность, Вт	Длина, мм	Диаметр, мм	Тип цоколя	Световой поток, лм	Срок службы, часы
ДРЛ 125	125	125	178	76	Е 27	5900	12000
ДРЛ 250	130	250	228	91	Е 40	13500	15000
ДРЛ 400	135	400	292	122	Е 40	24000	18000
ДРЛ 700	140	700	357	152	Е 40	41000	20000
ДРЛ 1000	145	1000	411	167	Е 40	59000	18000

Схемы соединения двухобмоточных дросселей с лампами дрл. Как работает лампа дрл
Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

3 схемы подключения лампы дневного света без дросселя и стартера. Как зажечь сгоревшую люминесцентную лампу. Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Спрашивайте, я на связи!

Натриевые лампы ДНаТ

Натриевые лампы ДНаТ высокого давления выпускают различной мощности 70, 150, 250, 400 ватт. Благодаря высокой светоотдаче натриевые лампы одни из самых экономичных источников искусственного света.

Основная область применения натриевых ламп ДНаТ наружное освещение, так как у них высокая светоотдача и спектр излучения оптимален для освещения в любых погодных условиях

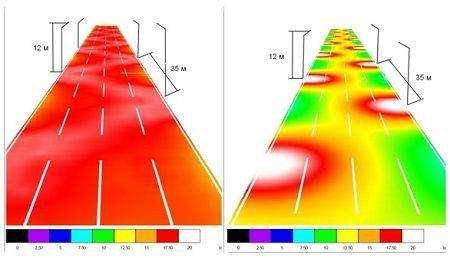

Обратите внимание, как натриевые лампы ДНаТ светят в условиях тумана, дождя, снегопада, в этих условиях по освещению им нет равных, особенно в условиях тумана. При освещении в плохих погодных условиях они на много превосходят лампы ДРЛ такой же мощности. Другая область применения этих ламп это освещение теплиц, оранжерей то есть для дополнительного освещения растений

Я конечно не ботаник, но говорят, что спектр излучения хорошо подходит для растений. Однако при освещении растений мощные натриевые лампы ДНаТ 250 Ватт и больше следует располагать на расстоянии не менее 50 см, иначе растения могут получить ожоги

Другая область применения этих ламп это освещение теплиц, оранжерей то есть для дополнительного освещения растений. Я конечно не ботаник, но говорят, что спектр излучения хорошо подходит для растений. Однако при освещении растений мощные натриевые лампы ДНаТ 250 Ватт и больше следует располагать на расстоянии не менее 50 см, иначе растения могут получить ожоги.

В основном применение натриевых ламп ограниченно уличным освещением и освещением растений, так как у этих ламп искажена цветопередача, они светятся желто-оранжевым светом.

Основные характеристики натриевых ламп ДНаТ

высокая светоотдача — до 130 лм/Вт

мощность – 70, 150, 250, 400 Ватт (есть и другие)

цвет излучения – золотисто-белый

срок службы — в среднем от 12 000 до 25 000 часов

Аббревиатура ДНаТ расшифровывается как «дуговая натриевая трубчатая лампа». Конструкция и принцип работы лампы ДНаТ очень просты. Во внешнем стеклянном баллоне лампы ДНаТ есть специальная «горелка», которая представляет собой цилиндрическую разрядную трубку изготовленную из чистой окиси алюминия. Трубка заполнена смесью паров натрия и ртути, здесь присутствует также зажигающий газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления.

Для подключения натриевой лампы необходим балласт (ПРА – пускорегулирующий аппарат или ЭПРА – электронный пускорегулирующий аппарат) и ИЗУ (импульсно-зажигающее устройство). В качестве балласта для натриевой лампы ДНаТ используется обычный дроссель для подключения ламп ДРЛ соответствующей мощности. А ИЗУ можно купить в специализированном магазине или заказать через интернет, обычно продается вместе с натриевыми лампами, там же можно купить и дроссель.

Схема подключения натриевой лампы ДНаТ ИЗУ с двумя выводами

ИЗУ для натриевых ламп бывает двух видов с тремя или с двумя выводами. Схема подключения натриевой лампы обычно изображена на корпусе ИЗУ, на ней показано, куда какой вывод подключать. Однако выпускаются особые натриевые лампы (фирмы Philips или Osram) их называют ДНАС, специальной конструкции для которых не требуется ИЗУ (импульсно-зажигающее устройство).

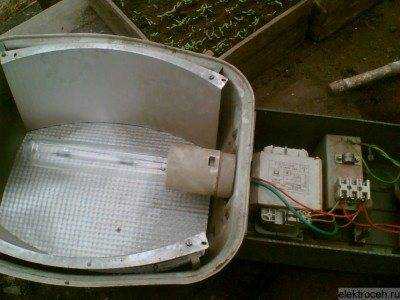

Я взял готовый светильник типа «кобра» для освещения растений в теплице. Этот прожектор уже приспособлен для применения натриевых ламп в нем есть дроссель и ИЗУ, также у него есть отражатель, который будет направлять весь свет на растения. В этом светильнике я применил натриевую лампу ДНаТ фирмы Филипс. Смотри фото.

Хочу заметить раньше в моей «кобре» горела обычная лампа ДРЛ, и ничего с ней не делалось, выходит, что в светильниках для натриевых ламп можно использовать лампы ДРЛ.

Утилизация натриевых ламп ДНаТ. Как выше было сказано, натриевые лампы содержат ртуть, они утилизируются также как и все ртутные лампы.

____________________

Дополнительно: Экономичное освещение для всех

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

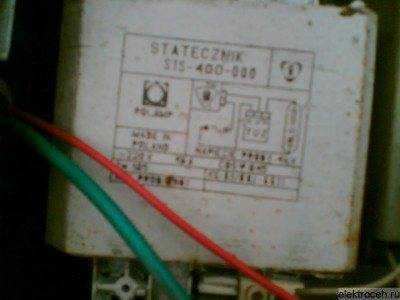

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.
