Фотодиоды: принцип работы

В электротехнике широко используются различные приборы и устройства, связанные с особенностями и физическими свойствами материалов. Среди них особое место занимают фотодиоды, принцип работы которых основан на воздействии оптического излучения. В результате, материал изменяет свои качества, что позволяет ему выполнять различные функции в электрических цепях.

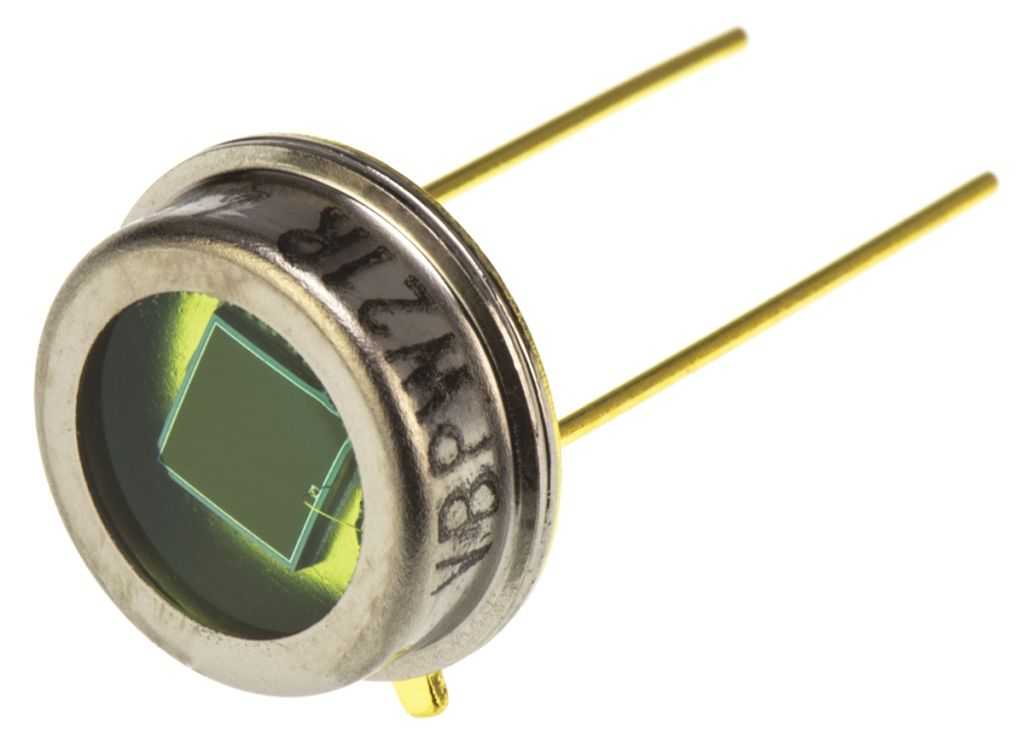

Принцип действия фотодиода

Простой фотодиод является обыкновенным полупроводниковым диодом с р-п-переходом, на который оказывает действие оптическое излучение. При полном отсутствии светового потока, диод находится в состоянии равновесия и обладает обычными свойствами.

Действие излучения направлено перпендикулярно относительно плоскости, где расположен р-п-переход. Энергия, с которой поглощаются фотоны, превышает ширину запрещенной зоны, что приводит к возникновению электронно-дырочных пар. Данные пары, состоящие из электронов и дырок, получили наименование фотоносителей.

Когда фотоносители проникают внутрь п-области, электроны и дырки, в основной массе не успевают распадаться на составляющие и подходят непосредственно к границе р-п-перехода. В этом месте происходит разделение фотоносителей с помощью электрического поля.

В результате, дырки попадают в р-область. Электроны же не в состоянии пройти через поле, окружающее переход, поэтому начинается их скапливание возле п-области и у границы перехода. Таким образом, прохождение тока через переход полностью зависит от движения дырок.

Данный вид тока с участием фотоносителей получил название фототока.

Под воздействием фотоносителей-дырок в р-области по отношению к п-области возникает положительный заряд. Таким же образом, п-область заряжается отрицательно относительно р-области. Происходит возникновение разности потенциалов, именуемой фото-ЭДС.

  Ток, сгенерированный в фотодиоде, имеет обратное значение и направление от катода к аноду. Величина этого тока возрастает в зависимости от увеличения степени освещенности. Работа фотодиодов может осуществляться в двух режимах. В первом случае используется фотогенераторный режим, не предусматривающий внешний источник электроэнергии.

В режиме фотопреобразователя необходимо использование внешнего источника электроэнергии.

Режим фотогенератора позволяет использовать фотодиоды как источники питания, преобразующие солнечное излучение в электрическую энергию. Они используются в качестве элементов солнечной батареи. Коэффициент полезного действия элементов на основе кремния составляет примерно 20%. КПД у пленочных конструкций может быть значительно выше.

В работе фотодиодом нередко используется свойство обратимого электрического пробоя. В результате, количество носителей заряда умножается лавинообразно, по аналогии с полупроводниковыми стабилитронами. Происходит значительный рост фототока и чувствительности фотодиодов. Данное значение превышает обычные параметры в сотни раз.

Частота лавинных фотодиодов достигает величины до 10 ГГц, что позволяет использовать их в качестве быстродействующих фотоэлектрических приборов. Единственным недостатком этих устройств является повышенный уровень шума. Фотодиоды очень часто используются в паре со светодиодами.

Электрические связи совершенно не касаются входных и выходных цепей, поскольку сигналы передаются путем оптического излучения.

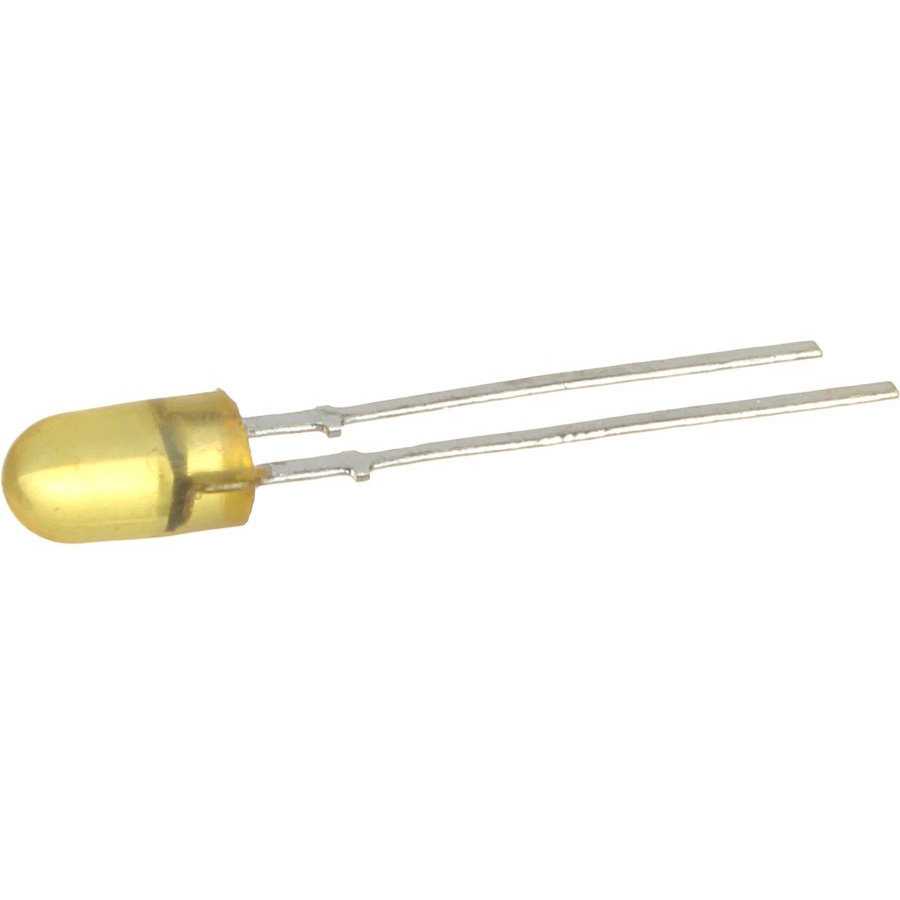

Характеристики фотодиодов

Если рассматривать в целом непосредственно фотодиоды, принцип действия и другие параметры этих устройств, следует отметить то, как выходная мощность соотносится с общей массой и площадью солнечной батареи. Максимальное значение этих параметров может достигать соответственно 200 ватт на 1 кг и 1 киловатт на 1 м2.

Кроме того, значение имеет вольт-амперная характеристика, в которой выходное напряжение зависит от выходного тока. Значение спектральных характеристик показывает соотношение фототока и величины световых волн, падающих на фотодиод. Максимальное значение данного параметра находится в прямой зависимости от того, насколько возрастает коэффициент поглощения.

Фототок и освещенность определяют световую характеристику фотодиода. Обе величины имеют между собой прямую пропорциональную зависимость.

Эта величина представляет временной отрезок, на протяжении которого происходят изменения после того как фотодиод освещен или затемнен. Показатель соотносится с установленным значением.

Фотодиод также характеризуется в соответствии с сопротивлением при отсутствии освещения и другими параметрами, определяющими его работоспособность и область практического применения.

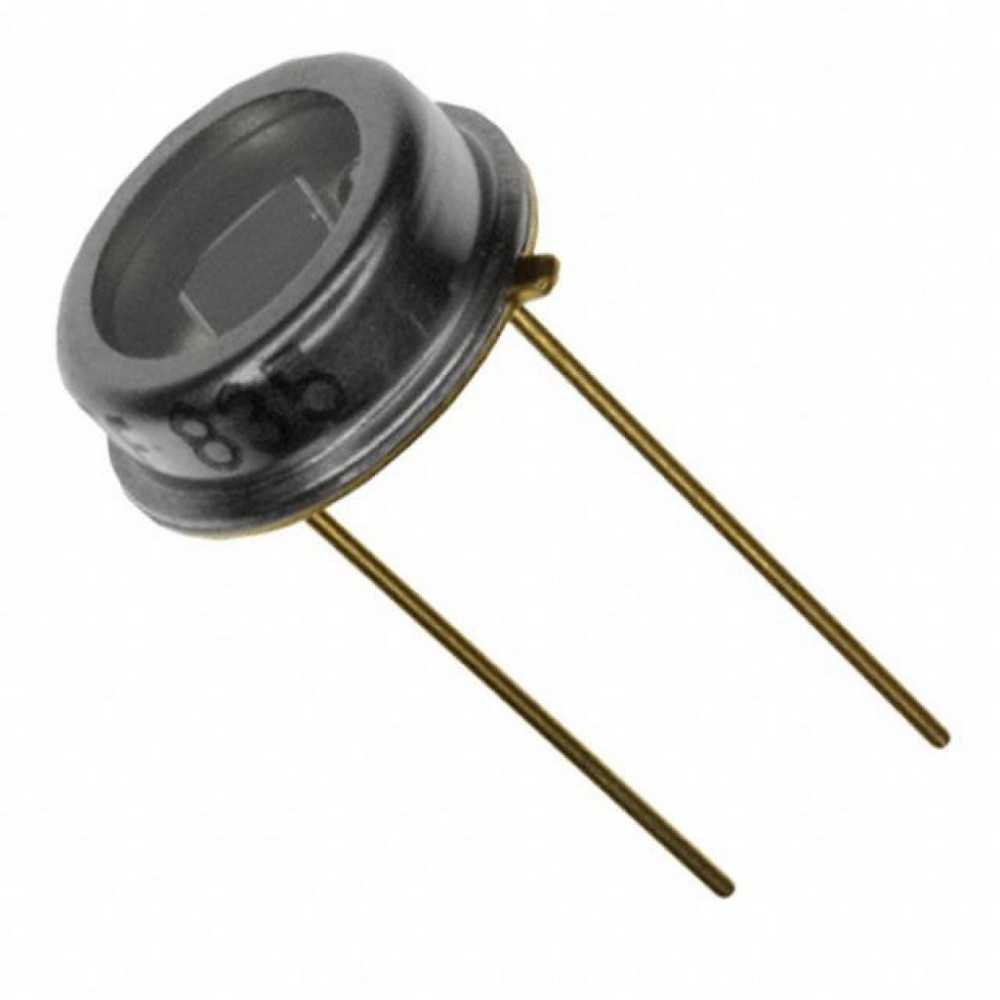

Характеристики фотодиодов для выбора

Параметры фотодиода можно найти в их спецификации в сети. Рассмотрим, по каким позициям подбираются детали

Следует сказать, что для несложных целей (реле освещенности, ИК-приемник) указанные ниже характеристики можно не брать во внимание, достаточно купить рекомендованное изделие для конкретной сборки

Вольтамперные качества, определяющие изменения значений светового потока согласно меняющемуся напряжению при стабильном потоке излучения и темновом токе. Ниже стандартная диаграмма ВАХ фотодиода.

Спектральные качества (чувствительность). Отображают как протяженность волны света, угол падения лучей меняют характеристики фототока на разных полупроводниках.

Чувствительность может измеряться при разных параметрах света:

Световая или энергетическая характеристика. Объяснена на рисунке ниже:

Временная постоянная. Период, за который происходит реагирование тока на увеличение/уменьшение затемнения, освещенности на 63 % от установленной величины.

Нижний предел чувствительности. Минимум интенсивности света для возникновения реакции фотодиода.

Темновое сопротивление. Характеризует состояние полупроводника при отсутствии света, это вольт-амперная характеристика при отсутствии излучения.

Инерционность:

Указанные выше основные характеристики используют для подбора фотодиодов к параметрам нагрузки:

Внешний поиск по URL[]

Можно также создавать ссылки, которые используют возможности данного расширения, но без самого поля на странице.

Например, http://ru.community.wikia.com/index.php?title=Тестовая_страница&preload=Справка:Inputbox&action=edit откроет новую страницу «Тестовая страница» и загрузит в неё содержимое страницы Справка:Inputbox.

Можно открывать страницы с настраиваемым сообщением вверху страницы. Например:
http://ru.community.wikia.com/index.php?title=Тестовая_страница&editintro=Шаблон:Политика&action=edit загрузит пустую страницу с шаблоном Шаблон:Политика сверху окна редактирования.

Можно сочетать эти два параметра и открыть новую страницу с сообщением Шаблон:Политика вверху и содержимым Справка:Inputbox в загруженном окне: http://ru.community.wikia.com/index.php?title=Тестовая_страница&preload=Справка:Inputbox&action=edit&editintro=Шаблон:Политика

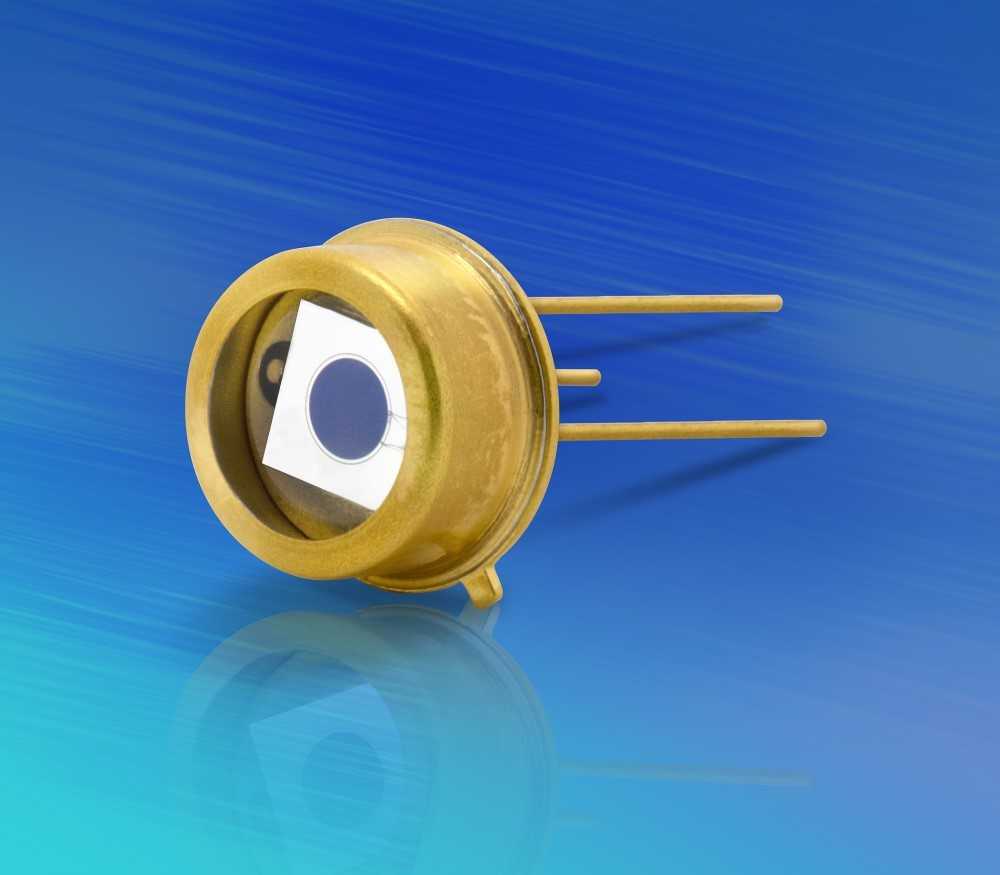

Применение фотодиодов в оптоэлектронике[править | править код]

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах, поэтому он находит широкое применение во многих областях.

В оптоэлектронных интегральных микросхемах фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств. Почти идеальная гальваническая развязка управляющих цепей при сохранении между ними сильной функциональной связи.

Многоэлементные фотоприемники — это приборы сканистор, мишень кремникона, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие. Они относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Сочетая в себе успехи физики дискретных фотоприемников и новейшие технологические достижения больших интегральных схем, многоэлементные фотоприемники вооружают оптоэлектронику твердотельным «глазом», способным реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ. Для успешного выполнения этих функций необходимо, чтобы число элементарных фоточувствительных ячеек в приборе было достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения). Принцип восприятия образов этими системами сводится к следующему. Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик (ток, заряд, напряжение) пропорционален освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. В конечном счете, на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.
При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования.

Фотодиоды активно используются в оптронах, оптоэлектронныых приборах, в которых имеются источник и приемник излучения с тем или иным видом оптической и электрической связи между ними, конструктивно объединенные и помещенные в один корпус. В электронной схеме оптрон выполняет функцию элемента связи, в одно из звеньев которого информация передается оптически. Это основное назначение оптрона. Если между компонентами оптрона создать электрически обратную связь, то оптрон может стать активным прибором, пригодным для усиления и генерации электрических и оптических сигналов. Принципиальное отличие оптронов как элементов связи заключается в использовании для переноса информации электрически нейтральных фотонов, что обуславливает ряд достоинств оптронов, которые присущи и всем остальным оптоэлектронным приборам в целом. Хотя у оптронов есть, разумеется, и свои недостатки.

В повседневной жизни фотодиоды используются в таких приборах, как устройства чтения компакт-дисков, пультах дистанцианного управления, фотокамерах, различных сенсорных устройствах, использующих данную технологию. Одно из важных применений — в медицинских приборах, в частности — в устройствах для проведения компьютерной томографии.

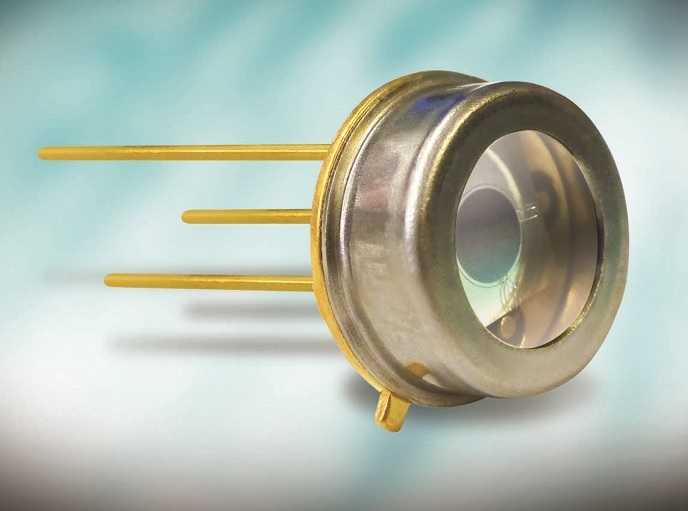

Принцип работы фотодиодов

Основа действия фотодиодных элементов – внутренний фотоэффект. Он заключается в возникновении в полупроводнике под воздействием светового потока неравновесных электронов и дырок (т.е. атомов с пространством для электронов), которые формируют фотоэлектродвижущую силу.

  • При попадании света на p-n переход происходит поглощение световых квантов с образованием фотоносителей
  • Фотоносители, находящиеся в области n, подходят к границе, на которой они разделяются под влиянием электрополя
  • Дырки перемещаются в зону p, а электроны собираются в зоне n или около границы
  • Дырки заряжают p-область положительно, а электроны – n-зону отрицательно. Образуется разность потенциалов
  • Чем выше освещенность, тем больше обратный ток

Если полупроводник находится в темноте, то его свойства аналогичны обычному диоду. При прозванивании тестером в отсутствии освещения результаты будут аналогичны тестированию обычного диода. В прямом направлении будет присутствовать маленькое сопротивление, в обратном – стрелка останется на нуле.

Квантовая эффективность

Квантовая эффективность излучателя определяется как отношение числа выделенных электронов к числу падающих фотонов. У кремния и InGaAs пиковая квантовая эффективность около 80%.

Интересно почитать: фотореле в уличном освещении.

Скорость ответа

Скорость ответа детектора ограничена временем прохода, которое является временем преодоления свободными зарядами ширины внутреннего слоя. Это функция напряжения обратного смещения и физической ширины. Для быстрых p-i-n-диодов она колеблется от 1,5 до 10 нс. Емкость также влияет на ответ устройства, причем емкость перехода образует изолирующим внутренним слоем между электродами, образованными p- и n-областями. У высокоскоростных фотодиодов время ответа может достигать 10 пикосекунд при емкости в несколько пикофарад с очень маленькими площадями поверхностей.

Вольтамперная характеристика

Типичные вольтамперные (I-U) кривые для кремниевого p-i-n-фотодиода показа, на рис. 6.11. Можно видеть, что даже когда нет оптической мощности, течет небольшой обратный ток, который называется темновым током (dark current). Он вызывается температурным образованием свободных носителей зарядов, обычно удваиваясь через каждые 10°С прироста температуры после 25°С.

Динамический диапазон

Линейная зависимость между напряжением и оптической мощностью, показанная на рис. 6.11 сохраняется обычно на протяжении около шести десятков, давая динамический диапазон около 50 дБ.

Фотодиод на схеме.

Классификация[]

Достоинства:
1) есть возможность обеспечения чувствительности в длинноволновой части спектра за счет изменения ширины i-области.
2) высокая чувствительность и быстродействие
3) малое рабочее напряжение Uраб
Недостатки:
сложность почучения высокой чистоты i-области

Фотодиод Шоттки (фотодиод с барьером Шоттки)
Структура металл-полупроводник. При образовании структуры часть электронов перейдет из металла в полупроводник p-типа.

Лавинный фотодиод
В структуре используется лавинный пробой. Он возникает тогда, когда энергия фотоносителей превышает энергию образования электронно-дырочных пар. Очень чувствительны. Для оценки существует коффициент лавинного умножения:

M=IΦIΦ0{\displaystyle M={\frac {I_{\Phi }}{I_{\Phi _{0}}}}}
M=11−(UUpr)m{\displaystyle M={\frac {1}{1-\left({\frac {U}{U_{pr}}}\right)^{m}}}}
Для реализации лавинного умножения необходимо выполнить два условия:
1) Электрическое поле области пространственного заряда должно быть достаточно большим, чтобы на длине свободного пробега электрон набрал энергию, большую, чем ширина запрещенной зоны:

qλ=3Ig2{\displaystyle q\lambda ={\frac {3I_{g}}{2}}}
2) Ширина области пространственного заряда должна быть существенно больше, чем длина свободного пробега:

W>>λ{\displaystyle W>>\lambda }
Значение коэффициентов внутреннего усиления составляет M=10-100 в зависимости от типа фотодиодов.

Фотодиод с гетероструктурой
Гетеропереходом называют слой, возникающий на границе двух полупроводников с разной шириной запрещенной зоны. Один слой р+ играет роль «приемного окна». Заряды генерируются в центральной области. За счет подбора полупровоников с различной шириной запрещенной зоны можно перекрыть весь диапазон длин волн. Недостаток — сложность изготовления.

5.1.5 р-i-n-фотодиод

На практике используется два типа фотодиодов. Первый из них – p-i-n-фотодиод – получил своё название благодаря структуре слоёв полупроводниковых материалов, из которых он образован. На рисунке 5.6 приведена структура продольного сечения такого устройства, на котором обозначены:

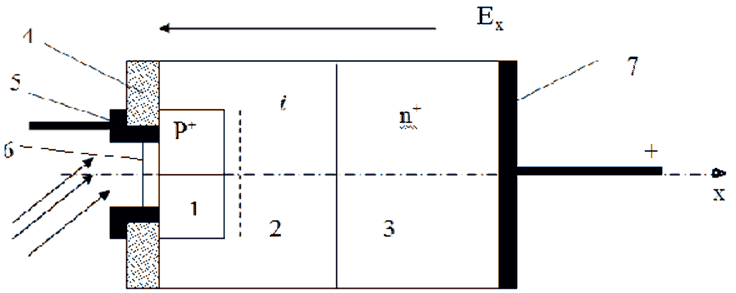

Рисунок 5.6 – Структура продольного сечения p-i-n-фотодиода

1 – тонкий слой полупроводника p-типа с концентрацией основных носителей (дырок) Nр на несколько порядков выше, чем у собственного полупроводника;
2 – слой собственного полупроводника i-типа (обеднённый слой);
3 – слой полупроводника n-типа с концентрацией основных носителей (электронов) Nn на несколько порядков выше, чем у собственного полупроводника;
4 – изолирующий слой SiO2;
5 – отрицательный контакт, обеспечивающий подачу отрицательного потенциала на полупроводниковый слой 1;
6 – просветляющее покрытие, нанесённое на внешнюю поверхность слоя 1, представляет собой тонкую плёнку вещества толщиной λ/4, что уменьшает потери на отражение;
7 – положительный контакт, нанесённый на внешнюю поверхность слоя 3.
Оптическое излучение проникает внутрь ФД через просветляющее покрытие 6 и область 1. Здесь поглощение фотонов практически не происходит, поскольку за счёт высокой концентрации основных носителей (дырок) в слое 1 все верхние энергетические уровни валентной зоны лишены электронов, поэтому фотон не может перевести электрон в зону проводимости, не создаёт электронно-дырочную пару.
Из-за существенной разности в концентрациях носителей проводимость слоя 2 оказывается значительно ниже, чем у первого и третьего. С точки зрения теории цепей это означает, что напряжение U на контактах 5 и 7 оказывается практически полностью приложенным к границам области 2.
Поглощение фотонов и рождение электронно-дырочных пар происходит именно в слое 2, где фотоны эффективно поглощаются за счёт того, что верхние энергетические уровни валентной зоны практически полностью заселены электронами. Это обусловлено малым значением концентрации основных носителей (дырок). Электрическое поле выводит появившиеся носители тока к областям 1 и 3.
Ширина слоя 2 выбирается, исходя из следующих соображений:
— все влетевшие в неё фотоны должны быть поглощены, что обеспечивает максимально возможное значение фототока – для этого ширину слоя необходимо увеличивать;
— созданные электронно-дырочные пары за возможно более короткий интервал времени должны достигнуть областей 1 и 3, что обеспечивает максимальное быстродействие фотодиода – для этого ширину слоя 2 необходимо уменьшать. Видно, что эти два требования альтернативны. На практике при разработке ФД всегда выбирают компромиссный вариант.
Конструктивно p-i-n — ФД выполняется так, чтобы максимально уменьшить долю поглощения света вне i-слоя. С этой целью переход формируют у самой поверхности кристалла.
Как правило, ФД подключается ко входу усилителя фототока. Быстродействие всего фотоприёмника в целом определяется электрическими параметрами ФД. Созданные за счёт поглощения фотонов носители тока, двигаясь к внешним контактам 5 и 7, накапливаются на краях области 2, поскольку за её пределами ускоряющее поле практически отсутствует.
Процесс образования носителей тока в p-i-n — ФД, включение его в цепь и распределение напряжённости электрического поля показаны на рисунке 5.7.

Рисунок 5.7 – Процесс образования носителей тока в p-i-n-фотодиоде, возникновение фототока и распределение электрического поля в структуре

ФФД при фотовольтаическом эффекте может быть представлен эквивалентной схемой, в которой этот процесс учитывается введением ёмкости перехода CД (рисунок 5.8). Она шунтирует активное сопротивление перехода RД и, в конечном итоге, определяет быстродействие фотоприёмника.

Рисунок 5.8 – Эквивалентная схема фотодетектора

Рассмотренный p-i-n-фотодиод работает при напряжениях смещения U меньше пробивного напряжения Uпр

Следует отметить, что p-i-n — ФД просты по своей структуре, обладают высоким быстродействием, хорошей линейностью в широком динамическом диапазоне (от нескольких пиковатт до десятков милливатт), просты в эксплуатации и дёшевы. В настоящее время они обеспечивают детектирование оптических сигналов, модулируемых частотами гигагерцового диапазона.

Фоторезисторы и фотодиоды. Устройство, принцип действия

Фоторезисторами называют полупроводниковые приборы, принцип действия которых основан на изменение сопротивления полупроводника под действием светового излучения.

На рис. 7.31 показано устройство фоторезистора, состоящего из диэлектрической подложки 1, выполненной из стекла или керамики, на которую наносится слой полупроводника (сернистый свинец) 2, покрытый защитным лаком. По краям выведены два металлических электрода 3. Фоторезистор крепится в пластмассовом корпусе 4, снабжённым слюдяным или стеклянным окошком 5, через которое проникает световой поток Ф, и выводятся электроды 3.

Рис. 7.31. Устройство фоторезистора

На рис. 7.32 изображена схема подключения фоторезистора ФR к источнику питания E через нагрузочное сопротивление Rн.

Рис. 7.32. Схема подключения фоторезистора к источнику питания

Вольтамперные характеристики фоторезистора приведены на рис.7.33, из которых видно, что при неосвещённом фоторезисторе (), по цепи проходит темновой ток . При этом фоторезистор имеет большое сопротивление, поэтому на нём падает значительное напряжение . Если на фоторезистор направить световой поток, то, в зависимости от освещения, его сопротивление начнёт уменьшаться. Проходящий по цепи фототок , будет равен разности светового и темнового токов . При светововом потоке , световой ток увеличивается до значения . Падение напряжения фоторезистора уменьшиться до значения . При полном освещении , световой ток достигнет значения , напряжение фоторезистора упадёт до значения . Недостатком такого полупроводникового прибора является его инерционность.

Рис. 7.33. Вольтамперные характеристики фоторезистора

К фотодиодам относятся полупроводниковые приборы, у которых область

р-n-перехода подвергается воздействию световой энергии. Рисунок 7.34 поясняет принцип работы светодиода, который имеет два электрода анод А и катод К.

Рис. 7.34. Схема фотогенерации свободных зарядов фотодиода под действием фотонов света

При отсутствии светового потока Ф р-n-переход П заперт. При освещении запирающего р-n-перехода происходит фотогенерация, фотоны света образуют пары электрон-дырка свободных зарядов, при этом свободные электроны переходят в слой n, свободные дырки — в слой p.

Фотодиоды работают в двух режимах: генераторном и преобразовательном. На рис.7.35 изображён фотодиод, работающий в генераторном режиме.

Рис. 7.35. Схема фотодиода, работающего в генераторном режиме

Под действием светового излучения генерируется фотоЭДС (около одного вольта) с полярностью анода (+), катода (-). В режиме короткого замыкания во нешней цепи и между слоями n и р фотодиода проходит максимальный обратный ток при нагрузке . Если включена нагрузка, то фототок уменьшается. В режиме холостого хода при , фотоЭДС , так как фототок будет равен нулю.

Режим работы фотодиода называется генераторным. Фотоэлементы, не требующие источника питания, находят широкое применение в электротехнике и автоматике. В генераторном режиме работают солнечные кремниевые батареи, в которых происходит преобразование солнечной энергии в электрическую энергию.

В режиме преобразователяв цепь фотодиода последовательно с нагрузкой включается источник ЭДС в запирающем (обратном) направлении. На рис.7.36 изображён преобразовательный режим работы фотодиода.

Рис. 7.36. Схема фотодиода, работающего в преобразовательном режиме

Если фотодиод неосвещен, то через него проходит незначительный темновой ток . При освещении запирающего перехода, фотодиод открывается и через него проходит световой ток , величина которого зависит от значения светового потока.

На рис. 7.37 приведены вольтамперные характеристики, поясняющие принцип работы фотодиода в генераторном и преобразовательном режимах.

Рис. 7.37. Вольтамперные характеристики, поясняющие принцип работы фотодиода в генераторном и преобразовательном режимах

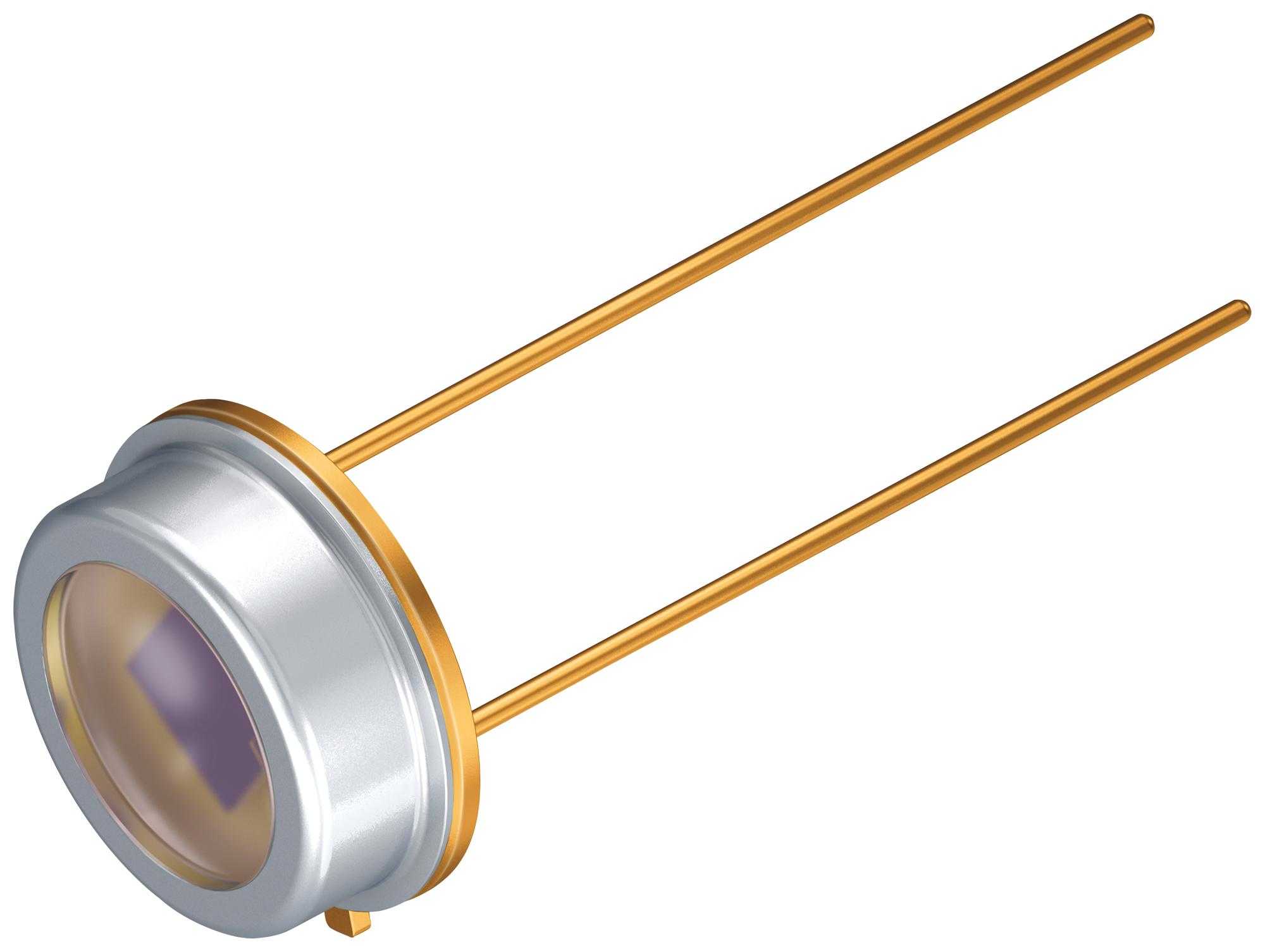

Применение фотодиодов

Фотодиоды P−n используются в аналогичных применениях с другими фотоприемниками , такими как фотопроводники , приборы с зарядовой связью и фотоумножители . Они могут использоваться для генерации выходного сигнала, который зависит от освещения (аналоговый; для измерения и т.п.), или для изменения состояния схемы (цифровой; либо для управления и коммутации, либо для цифровой обработки сигналов).

Фотодиоды используются в устройствах бытовой электроники, таких как проигрыватели компакт-дисков , детекторы дыма , медицинские приборы и приемники для инфракрасных устройств дистанционного управления, используемых для управления оборудованием от телевизоров до кондиционеров. Для многих применений могут использоваться либо фотодиоды, либо фоторезисторы. Любой тип фотодатчика можно использовать для измерения освещенности, например, в измерителях освещенности камеры , или для реагирования на уровни освещенности, например, при включении уличного освещения после наступления темноты.

Фотодатчики всех типов могут использоваться для реагирования на падающий свет или источник света, который является частью той же схемы или системы. Фотодиод часто объединяется в один компонент с излучателем света, обычно светодиодом (LED), либо для обнаружения наличия механического препятствия для луча ( щелевой оптический переключатель ), либо для соединения двух цифровых или аналоговых цепи при сохранении чрезвычайно высокой электрической изоляции между ними, часто для обеспечения безопасности ( ). Комбинация светодиодов и фотодиодов также используется во многих сенсорных системах для характеристики различных типов продуктов на основе их оптического поглощения .

Фотодиоды часто используются для точного измерения интенсивности света в науке и промышленности. Они обычно имеют более линейный отклик, чем фотопроводники.

Они также широко используются в различных медицинских приложениях, таких как детекторы для компьютерной томографии (в сочетании со сцинтилляторами ), инструменты для анализа образцов ( иммуноанализ ) и пульсоксиметры .

намного быстрее и более чувствительны, чем p-n-переходные диоды, и, следовательно, часто используются для оптической связи и в регулировании освещения.

Фотодиоды P–n не используются для измерения очень низкой интенсивности света. Вместо этого, если требуется высокая чувствительность, лавинные фотодиоды , устройства с усиленной зарядовой связью или фотоумножители используются для таких применений, как астрономия , спектроскопия , приборы ночного видения и лазерное дальномеризация .

Фотодиоды являются основными элементами многих оптоэлектронных приборов.

(оптоэлектронные)

Фотодиод может иметь значительную скорость работы, но коэффициент усиления тока составляет не более единицы. Вследствие оптической связи микросхемы имеют существенные преимущества: идеальная гальваническая развязка цепей управления от мощных силовых цепей. При этом между ними сохраняется функциональная связь.

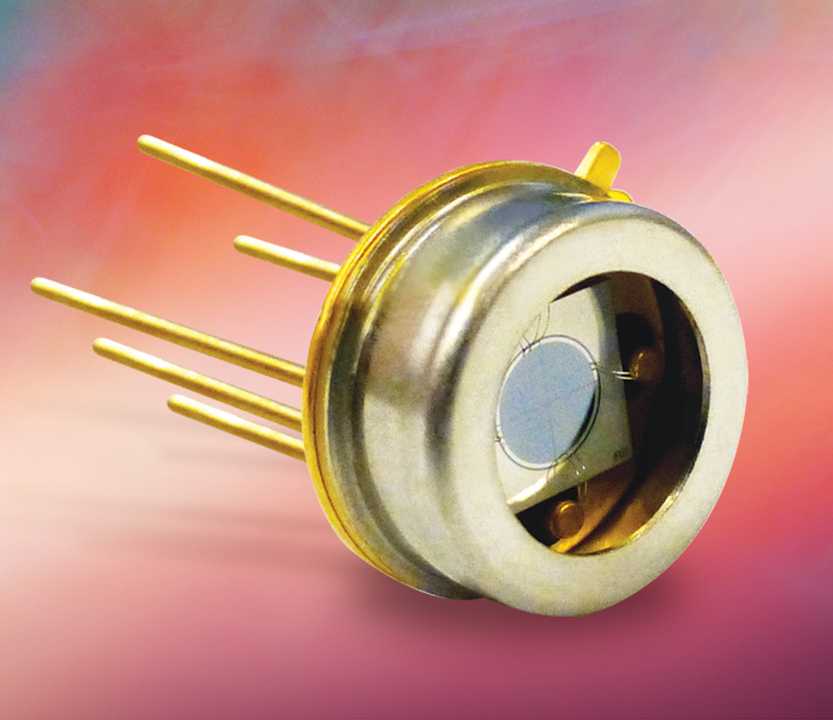

Фотоприемники с несколькими элементами

Эти устройства в виде фотодиодной матрицы, сканистора, являются новыми прогрессивными электронными устройствами. Их оптоэлектронный глаз с фотодиодом может создавать реакцию на пространственные и яркостные свойства объектов. Другими словами, он может видеть полный его зрительный образ.

Количество ячеек, чувствительных к свету, очень большое. Поэтому, кроме вопросов быстродействия и чувствительности, необходимо считывание информации.

Все фотоприемники с множественными фотоэлементами являются сканирующими системами, то есть, приборами, которые позволяют анализировать исследуемое пространство последовательным поэлементным просмотром.

Фотодиоды также нашли широкое применение в оптоволоконных линиях, лазерных дальномерах. Недавно такие световые диоды стали использоваться в эмиссионно-позитронной томографии.

В настоящее время имеются образцы светочувствительных матриц, состоящих из лавинных фотодиодов. Их эффективность и область применения зависит он некоторых факторов.
