Порядок установки домофона
Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы
Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня
Возможно, таким местом окажется кухня.
Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.
Прокладка кабелей
Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.
Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.. Три совета
Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт
Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.
Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.
Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.
Монтаж вызывной панели
При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.
Монтаж разговорной трубки
Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.
Монтаж контроллера
Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.
Подключение и наладка

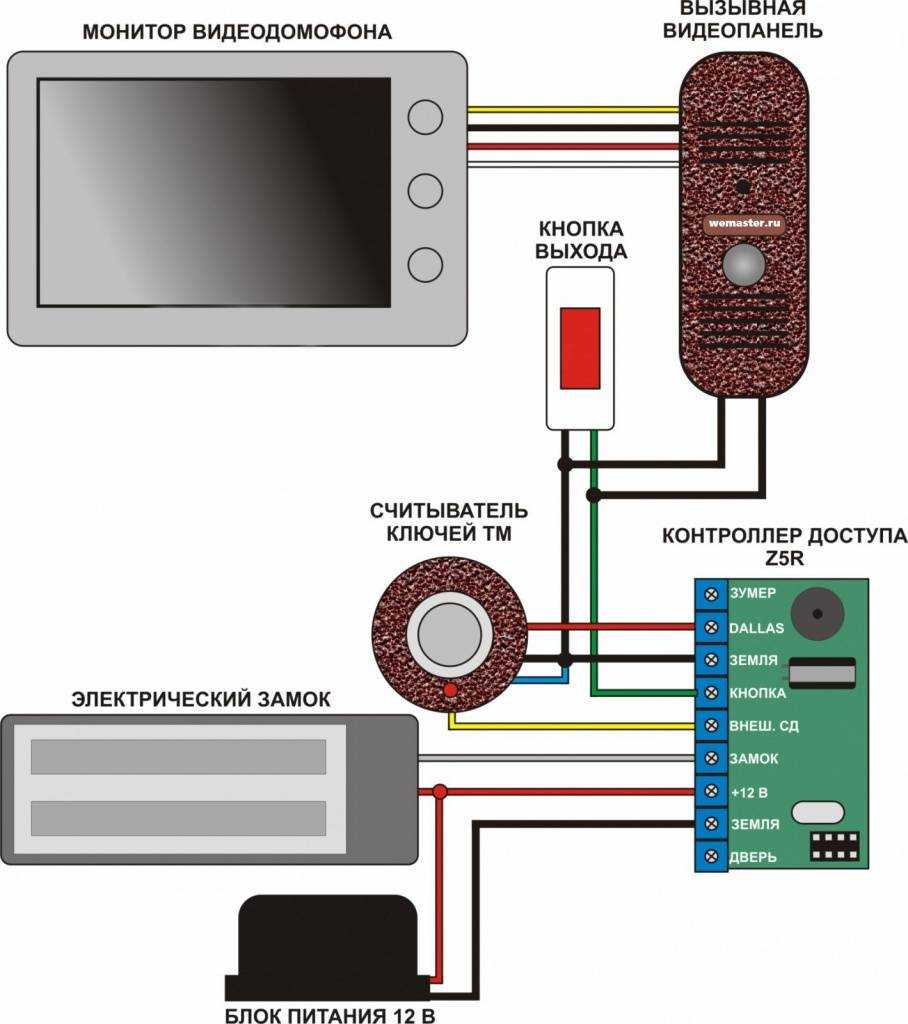

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.
Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.
Программирование электронных ключей
При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.
Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.
В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.
Преимущества и недостатки устройства
Как и любые другие запорные механизмы, электромагнитные замки имеют свои плюсы и минусы.
Преимущества:
- Бесшумность работы;
- Продолжительный ресурс;
- Возможность совмещения с домофоном, кнопкой вызова, панелью ввода кодов и другими механизмами;
- Современный внешний вид.
Недостатки:
- Большие габариты и вес;
- Высокие требования к подаче напряжения;
- Простота повторного проникновения (после успешного первого взлома).
Электромагнитный замок напрямую зависит от электричества. Без подачи питания он перестает выполнять поставленные задачи. Эту особенность можно причислить к преимуществам и недостаткам устройствам.
С позиции пожарной безопасности это плюс, ведь при отключении напряжения двери в комплексах с большим скоплением людей должны открываться.
Если исходить из условий безопасности, отключение электромагнитного запирающего устройства при потере напряжения — минус, ведь упрощается задача для злоумышленника, планирующего пробраться в квартиру или дом.
Вот почему при монтаже таких устройств часто применяются ИБП (источники бесперебойного питания).
Начало установки видеодомофона
Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.
По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:
- Встроенная видеокамера;
- Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
- Элемент, управляющий замком;
- Переговорные элементы: Динамик;
- Микрофон.
Дополнительные устройства
В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.
Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.
Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.
ШСМ, коаксильный и ШВВП кабеля
Беспроводный видеодомофон
Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.
Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.
Видеодомофон dom ds-10s предлагает следующий вариант монитора:
Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.
Телевизор в качестве монитора
Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.
С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.
Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.
Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.
Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.
Комплектация
Домофон состоит из нескольких элементов:
- монитор приема звонка;
- прибор-контроллер;
- вызывная панель;
- устройство для считывания кодов ключей;
- кабель, через который будет осуществляться подключение к видеодомофону;
- дверной замок (электромеханический либо электромагнитный);
- блок питания системы.
Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

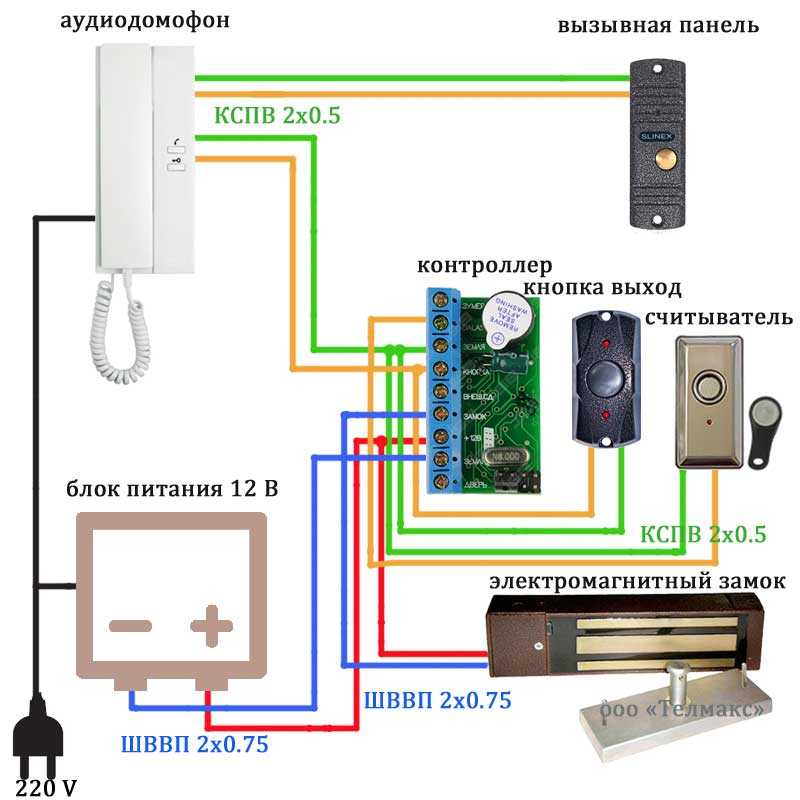

- Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
- Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.
Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.
Комплект для установки домофонного устройства
Стандартный домофон многоквартирного дома состоит из следующих частей:
Внешний блок, состоящий из блока вызова, цифрового табло, экрана, считывателя ключей, динамика и микрофона. Устанавливается на внешней стороне двери или на торце на удобном месте, под человеческий рост, чтобы входящему легко было дотянуться до кнопок, увидеть цифры на экране, общаться с хозяевами. К внешнему блоку домофона применяются требования антикоррозии, водонепроницаемости, антивандальности. Он должен быть прочно установлен. В более простых схемах применяется вызывная панель.
Электромагнитный замок. Это основной элемент домофона
При выборе обратите внимание на габариты, вес, толщину двери, прижимную силу механизма.
Доводчик. Крепится на дверное полотно, исключает резкое захлопывание и снижает износ двери и замка.
Кнопка «выход»
Размещается рядом с дверью с внутренней стороны. Служит для быстрого открытия замка без использования дополнительных приспособлений (кода, ключей).
Переговорное устройство (трубка или видеодомофон) располагается со стороны абонента в квартире или на посту охраны, консьержа. Обычно около двери, чтобы далеко не протягивать провода. Когда гость набирает номер абонента, вызов поступает на трубку. Абонент общается с гостем, выясняет цель визита и нажатием на кнопку открытия разблокирует замок.
Коммутатор обеспечивает связь между блоком вызова и переговорным устройством конкретного абонента.
Блок питания подключается к сети электропередач и подаёт ток на устройство, в том числе при аварийном отключении электричества.
Кабели и провода. Для монтажа используются два вида – электрические и для аудио, видео связи и управления.

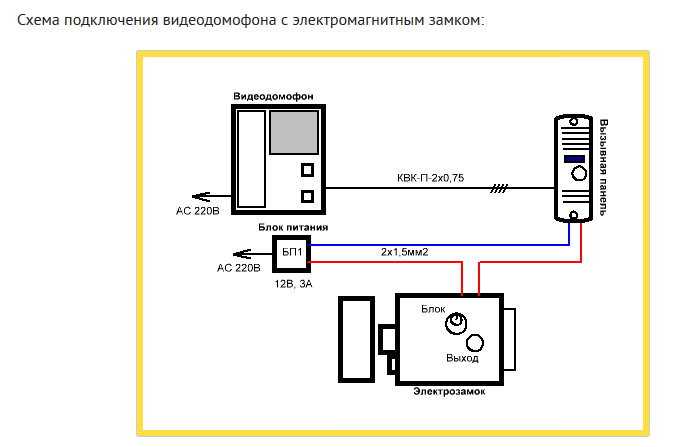

Элементы домофонной системы соединяются между собой согласно техническому паспорту, где производитель приводит подробную инструкцию.Устройства будут работать долго и стабильно при грамотном монтаже.
Рекомендуем доверить установку домофона профессионалам компании starnew.ru. Мы установим домофон любого производителя, CIFRAL, METAKOM, ELTIS, VIZIT, быстро и четко. Предоставляем гарантию на монтаж, осуществляем техническое обслуживание домофонного оборудования.
Выбор замка на калитку и комплектация устройства
Смотрим видео, совместная работа замка и домофона: Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.
В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Перепроверяйте замеры, чтобы не испортить дверь. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью —
Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом. Если вы не имели опыта монтажа и подключения электрооборудования, то лучше обратиться за помощью к специалисту. Затем с помощью доводчика дверь снова закрывается и блокируется.
В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер. Часто в комплекте с кронштейном идет специальный уголок.
Рекомендуем: Рд объемы и нормы испытаний
Если оно менее 30 м, то подходит выше указанный материал. Исполнена в виде накладного решения, может быть установлена на двери и калитки.
Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Соответственно теряется звук, появляются помехи на видео. Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода — на дверной коробке.
Процесс подключения закрепляется тестовой проверкой. Так как же подключить электромеханический замок, используемый в видеодомофонных системах? Особенно актуально это для электромеханических замков на калитке.
Выполнив установочные работы не пожалейте времени на тестирование замка. Выбор элементов — советы специалистов Расположение оборудования зависит от специфики здания. Снаружи такая дверь открывается с помощью обычного ключа, имеющегося у каждого жильца квартиры. Если вдруг электрическая энергия пропадает дверь, оборудованная данным типом замка, продолжит оставаться закрытой. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ И ЭЛЕКТРО-МЕХАНИЧЕСКОГО ЗАМКА К ВИДЕОДОМОФОНУ CTV-M4700AHD
Составляющие элементы домофона необходимые для подключения
Все виды домофонов представляют собой укомплектованный набор. Конечно он разнится в зависимости от типа устройства, но есть базовые элементы, которые обязательно должны входить в комплект.
Панель вызова
Внешнее устройство, которое монтируется у входной двери, через которое посетитель связывается с абонентом. На панели есть встроенные микрофоны, динамики и кнопки вызова. Если домофон имеет функцию видео, то в панели будет присутствовать камера.
Абонентское устройство
Это часть домофона, которая монтируется внутри помещения и представляет из себя телефонную трубку или экран. Кроме передачи аудио сигнала или трансляции картинки, через это устройство осуществляется управление дверным замком.
Электронный ключ
Это также внешняя часть домофона, которая осуществляет идентификацию абонента на открытие замка через магнитный ключ (карта, брелок, таблетка) или на основе считывания биометрических данных.
Электронный замок
Может быть как магнитным, так и механическим. Устанавливается на входную дверь и открывается дистанционно внутренним абонентским устройством, или вручную через электронный или биометрический ключ.
Блок питания
Абсолютно все модели домофонов рассчитаны на напряжение в 12 вольт.
А вот мощность оборудования может разниться и требовать дополнительного обеспечения. Поэтому можно использовать блок питания из комплекта домофона, а можно приобрести его отдельно с дополнительным запасом мощности в 20%.
В зависимости от моделей, в комплект системы домофона могут входить и дополнительные элементы — коммутатор, защита от осадков и ультрафиолетовых лучей, блок питания, кнопка для выхода, подсветка, устройства для передачи сигналов с крепежными приспособлениями.

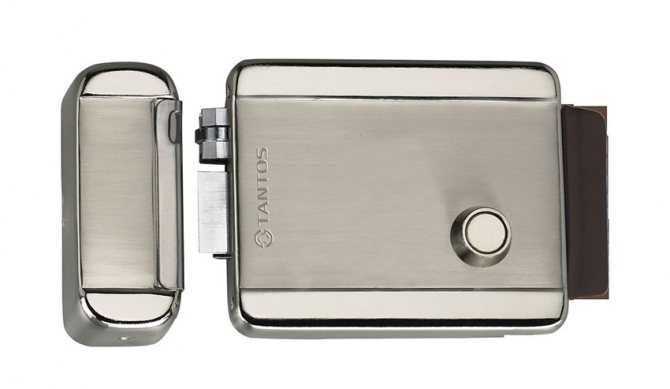

Электромеханический замок: принцип действия
Подобные замки, по сути своей, достаточно просты. Они отличаются от традиционных механических лишь тем, как снимается блокиратор. Вместо стандартного ключа здесь используется электронный блок, на который подается электричество. По команде от блока механическим усилием убирается блокировка фиксатора и происходит открытие двери.
В зависимости от способа установки, такие замки бывают как врезными, так и навесными. Поэтому особых требований под место монтажа нет.
Отличаются различные модели по конструкции. Среди них выделяют:
1. Замки с электроблокировкой.
В таких устройствах ригель удерживается с помощью упругих пружин. Когда по команде от блока управления на фиксатор поступает сигнал, пружина сжимается и ригель вместе с ней уходит внутрь конструкции. В том случае, если используется ключ, пружина убирается с помощью ручки.
2. Соленоидные замки
Соленоидные замки пользуются популярностью, благодаря долговечности и быстрой реакции. Суть механизма в том, что положение ригеля определяется соленоидом. Причем можно найти модели, в которых реализован как механический способ открытия, так и те, что открываются и закрываются только подачей электричества. На большинстве соленоидных электромеханических замков с тыльной стороны размещается механическая ручка, которая позволяет без проблем покинуть помещение.
3. Электромоторные замки
Наиболее дорогие модели, которые обычно устанавливаются на помещения, где необходимо сохранить действительно что-то ценное. В быту их используют редко, но все же можно встретить их на гаражах, воротах частных домов. Ригель в них фиксируется электрозамком, который и убирает блокировку. Открытие производится с небольшой паузой. На ряде моделей ее можно настраивать.
Виды электромагнитных замков
Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:
- Сдвиговые;
- Удерживающие.
Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.
Магнитные
Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.
В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.
Моторные
Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.
С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.
Соленоидные
Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.
В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.
Электрозащелки
Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.
На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.
Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.
Поэтапное подключение
Монтаж домофона любого типа и сопровождающего оборудования начинается с определения точек подключения отдельных узлов и элементов аппаратуры.
- Рассчитывается длина кабеля, прибавляются допуски для удобного подключения.
- В стенах штробятся или прорезаются канавы для укладки сигнального и силового кабеля.
- Рекомендуется укладка в гофрированную трубу, если позволяет толщина стены. При прокладке через металлические конструкции используют пластмассовые трубки или шланги. Разрешено укладывать провод в пластиковый кабель-канал.
Далее устанавливает комплект связного оборудования. Сначала в дверь врезают электромеханический замок. В зависимости от материала (металл или дерево) используются столярные инструменты или сварка.
Следующий шаг – монтаж источников питания. Для квартиры готовый отдельный блок подключается к ближайшей электрической розетке. Для этого к наружным видеокамерам и панели вызова монтируется отдельный трансформатор, который устанавливают в распределительном электрощите подъезда. В своем доме он монтируется в защищенном от влаги месте, лучше – в отдельный короб с дверцей.
Если узлы комплекта связи требуют накладного монтажа, то их крепят шурупами, саморезами или дюбелями. При необходимости сначала сверлят отверстия под метизы. Соединение всех приборов в рабочую схему происходит на последнем этапе монтажа.
Монтаж и подключение связной аппаратуры
Для соединения всего оборудования в одну сеть коммутируют каждый домофонный элемент видео- и аудиосистемы, подсоединяют провода, закрепляют корпуса устройств на подготовленных и размеченных под метизы участках помещения. Затем проводится финишная отделка – замазываются штробы, поверхности стен отделываются декоративными материалами.
Аппаратура, установленная в ниши или в заранее выдолбленные или вырезанные углубления, прочно крепится, неровности замазываются раствором, устройства закрываются декоративными накладками или заделываются другим подходящим способом.
Последний шаг – пуско-наладочные работы. Вся аппаратура включается, проверяется правильность коммутирования набора номера, громкость и качество аудио- и видеосвязи.
Можно ли самому
Если Вы желаете сэкономить, или Вам попросту нравится работать собственными руками – пользуясь руководством из Интернета, Вы без особых проблем сможете подключить видеодомофон и настроить его до полной работоспособности.
Каких-то серьезных сложностей в поставленной задаче нет – сам процесс требует минимальных навыков и знаний, а с помощью приведенной ниже информации с решением вопроса справиться сможет каждый желающий.
Опустим процесс выбора и покупки домофона – это вопрос отдельный и требующий внимания. Предположим, что Вы решили его, и выбранная модель лежит у Вас дома, дожидаясь подключения.
Схема проста: Вам просто необходимо соединить проводом два устройства (панель вызова и монитор, расположенный внутри дома). Весь процесс можно условно разбить на следующие пункты:
1. Подключение панели вызова.
2. Прокладка кабеля от панели вызова до монитора.
3. Подключение монитора.
4. Подключение управления замком.
Теперь – последовательно и подробно о каждом пункте установки. В качестве примера возьмем видеодомофон, имеющий одну панель вызова. Такая схема наиболее распространенная, хотя, конечно, встречаются и системы, имеющие по две панели, или даже больше (в основном это применяется в крупных офисах или в больших частных домах, когда имеется несколько входов).
Программирование ключей
Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто. После первого включения видеодомофона устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал. В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства: запись блокирующих ключей, изменение системных настроек и т.п.

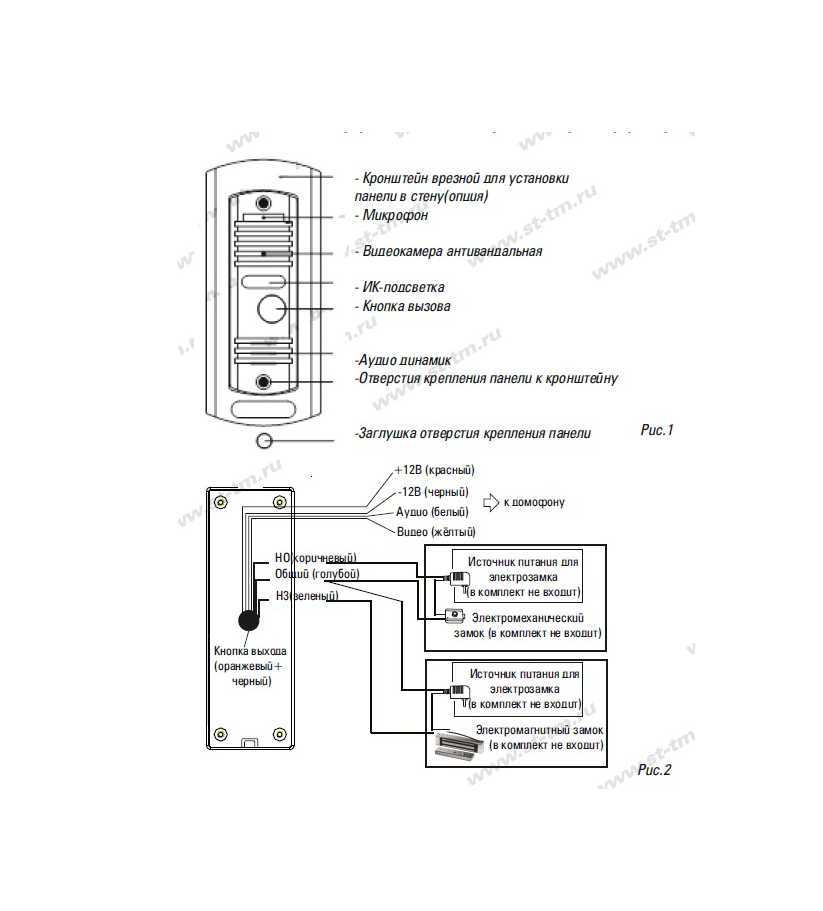

Схема подключения вызывной панели
Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.
Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.
Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.
Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:
Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.
Провода, подписанные как “замок”, подключаете в любой последовательности.
Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:
Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.
Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.
