Допустимая плотность электротока
Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.
Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.
Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.
Таблица сечения медного и алюминиевого провода или кабеля по току:
В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.
Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.
Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:
Советы профессиональных электриков
Опытные электрики уже умеют определять сечение кабеля правильно даже на глаз. Для тех, кто не очень хорошо понимает в этом деле или производит замеры впервые, профессионалы готовы дать несколько полезных советов. И так, эксперты советуют людям, которые хотят провести замеры сечения, следовать таким правилам:
нужно обращать внимание на качество металла, из которого изготовлена жила (алюминиевая или медная жила должна иметь насыщенный цвет, в противном случае использовался некачественный сплав метала, а это может быть опасным для использования);
сечение стоит выполнять исключительно по жиле, ведь изолирующий материал в расчет брать не стоит;
сомневаясь в размере проводника, нужно брать кабель потолще, поскольку тогда точно есть гарантия, что он выдержит определенную нагрузку.
Пользуясь этими советами, каждый сможет самостоятельно справиться с электрическими кабелями и рассчитать нужное значение.
Измерение диаметра провода
Значение протяжённости и факторы нагрева
Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.
Причины роста температуры провода
Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:
- Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
- Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
- Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.
Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.
Зависимость потерь от протяжённости линии
На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.
| Передаваемая мощность, кВт | Сила тока, А | 4 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
| 1 | 4,6 | 13,5 | 33,5 | 53 | |||||
| 5 | 23 | 3 | 7 | 10,5 | 17 | 23,5 | 31,5 | 46,0 | 63 |
| 10 | 45 | 3,4 | 5,4 | 8,4 | 12 | 15,5 | 23,0 | 32 | |
| 16 | 73 | 5,3 | 7,4 | 9,9 | 14,5 | 20 | |||
| 18 | 82 | 4,7 | 6,5 | 8,8 | 12,5 | 17,5 | |||
| 20 | 91 | 5,9 | 7,9 | 11,5 | 16 |
Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты
Обязательно обращают внимание на такие характеристики:
- температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
- комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
- количество токоприёмников, находящихся в помещении, их мощность суммируется.
Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля

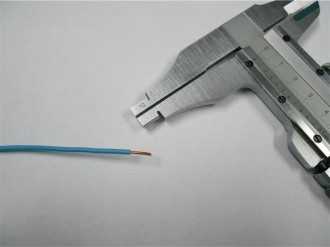

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.
Таблица сечения проводя для закрытой проводки
Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
{SOURCE}
О выборе марки кабеля для домашней электропроводки
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Зачем надо уточнять сечения кабеля

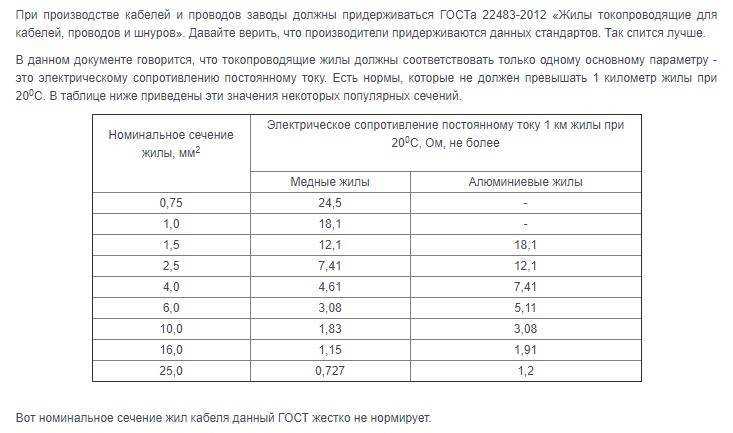

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.
Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
Сечение кабеля
Расчет сечения медных проводов и кабелей
Объемные фигуры
Из стереометрии известно, что объемная фигура совершенно любого типа ограничена рядом поверхностей. Например, для таких многогранников, как призма и пирамида, этими поверхностями являются многоугольные стороны. Для цилиндра и конуса речь идет уже о поверхностях вращения цилиндрической и конической фигур.
Вам будет интересно:Что значит слыть: толкование, синонимы
Если взять плоскость и пересечь ею произвольным образом поверхность объемной фигуры, то мы получим сечение. Площадь его равна площади части плоскости, которая будет находиться внутри объема фигуры. Минимальное значение этой площади равно нулю, что реализуется, когда плоскость касается фигуры. Например, сечение, которое образовано единственной точкой, получается, если плоскость проходит через вершину пирамиды или конуса. Максимальное значение площади сечения зависит от взаимного расположения фигуры и плоскости, а также от формы и размеров фигуры.
Ниже рассмотрим, как рассчитывать площади образованных сечений для двух фигур вращения (цилиндр и конус) и двух полиэдров (пирамида и призма).
Материал проводников кабеля
Выбор по таблице

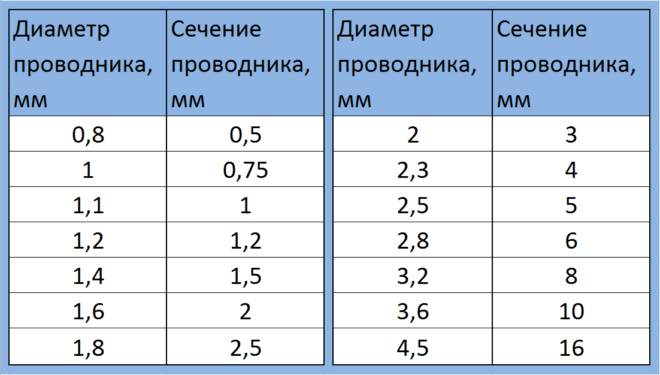

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:
| Диаметр проводника, мм | Сечение проводника, мм2 |
| 0.8 | 0.5 |
| 1 | 0.75 |
| 1.1 | 1 |
| 1.2 | 1.2 |
| 1.4 | 1.5 |
| 1.6 | 2 |
| 1.8 | 2.5 |
| 2 | 3 |
| 2.3 | 4 |
| 2.5 | 5 |
| 2.8 | 6 |
| 3.2 | 8 |
| 3.6 | 10 |
| 4.5 | 16 |
Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.
| В воздухе (лотки, короба,пустоты,каналы) | Сечение,кв.мм | В земле | |||||||||
| Медные жилы | Алюминиевые жилы | Медные жилы | Алюминиевые жилы | ||||||||
| Ток. А | Мощность, кВт | Тон. А | Мощность, кВт | Ток, А | Мощность, кВт | Ток. А | Мощность,кВт | ||||
| 220 (В) | 380 (В) | 220(В) | 380 (В) | 220(В) | 380 (В) | 220(В) | |||||
| 19 | 4.1 | 17.5 | 1,5 | 77 | 5.9 | 17.7 | |||||
| 35 | 5.5 | 16.4 | 19 | 4.1 | 17.5 | 7,5 | 38 | 8.3 | 75 | 79 | 6.3 |
| 35 | 7.7 | 73 | 77 | 5.9 | 17.7 | 4 | 49 | 10.7 | 33.S | 38 | 8.4 |
| *2 | 9.7 | 77.6 | 37 | 7 | 71 | 6 | 60 | 13.3 | 39.5 | 46 | 10.1 |
| 55 | 17.1 | 36.7 | 47 | 9.7 | 77.6 | 10 | 90 | 19.8 | S9.7 | 70 | 15.4 |
| 75 | 16.5 | 49.3 | 60 | 13.7 | 39.5 | 16 | 115 | 753 | 75.7 | 90 | 19,8 |
| 95 | 70,9 | 67.5 | 75 | 16.5 | 49.3 | 75 | 150 | 33 | 98.7 | 115 | 75.3 |
| 170 | 76.4 | 78.9 | 90 | 19.8 | 59.7 | 35 | 180 | 39.6 | 118.5 | 140 | 30.8 |
| 145 | 31.9 | 95.4 | 110 | 74.7 | 77.4 | 50 | 775 | 493 | 148 | 175 | 38.5 |
| ISO | 39.6 | 118.4 | 140 | 30.8 | 97.1 | 70 | 775 | 60.5 | 181 | 710 | 46.7 |
| 770 | 48.4 | 144.8 | 170 | 37.4 | 111.9 | 95 | 310 | 77.6 | 717.7 | 755 | 56.1 |
| 760 | 57,7 | 171.1 | 700 | 44 | 131,6 | 170 | 385 | 84.7 | 753.4 | 795 | 6S |
| 305 | 67.1 | 700.7 | 735 | 51.7 | 154.6 | 150 | 435 | 95.7 | 786.3 | 335 | 73.7 |
| 350 | 77 | 730.3 | 770 | 59.4 | 177.7 | 185 | 500 | 110 | 379 | 385 | 84.7 |
Перевод ватт в киловатты
Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты. 1 киловатт = 1000 ватт
Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт
1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт.
Как определить соответствие параметров?
Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:
- На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
- Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
- Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.
Каждый из нас хоть раз в жизни прошел через ремонт. В процессе ремонта приходится делать монтаж и замену электропроводки, ведь она приходит в негодность при длительной эксплуатации. К сожалению, на рынке сегодня можно встретить очень много некачественной кабельно-проводниковой продукции. За счет различных способов удешевления товара страдает его качество. Заводы-изготовители занижают толщину изоляции и сечение кабеля в процессе производства.
Один из способов удешевления − использование для изготовления токопроводящей жилы материалов низкого качества. Некоторые производители добавляют дешевые примеси при изготовлении проводов. За счет этого токопроводность провода снижается, а, значит, качество продукции оставляет желать лучшего.
Кроме того, заявленные характеристики проводов (кабелей) уменьшаются из-за заниженного сечения. Все уловки изготовителя приводят к тому, что в продаже появляется все больше некачественной продукции. Поэтому стоит отдавать предпочтение той кабельной продукции, которая имеет подтверждение качества в виде сертификатов.
Цена качественного кабеля – это единственный, и, пожалуй, главный недостаток, который перечеркивает массу достоинств этого изделия. Медное кабельно-проводниковое изделие, которое выпущено по ГОСТу, имеет заявленное сечение проводника, требуемые по ГОСТу состав и толщину оболочки и медной жилы, произведено с соблюдением всех технологий, будет стоить дороже той продукции, которая выпускалась в кустарных условиях. Как правило, в последнем варианте можно найти массу недостатков: заниженное сечение в 1,3-1,5 раза, придание жилам цвета за счет стальки с добавлением меди.
Покупатели опираются на цену при выборе товара
На поиске низкой цены сконцентрировано основное внимание. И многие из нас даже не в силах назвать производителя, не говоря уже о качестве кабеля
Нам важнее, что мы нашли кабель с нужной маркировкой, например, ВВГп3х1,5, а качество изделия нас не интересует.
Поэтому чтобы не попасть на брак в данной статье рассмотрим несколько способов, как можно определить сечение кабеля по диаметру жилы. В сегодняшнем мануале я покажу, как такие расчеты можно произвести и с помощью высокоточных измерительных инструментов, так и без них.
Что делать без микрометра и штангенциркуля
Ради нескольких измерений вовсе необязательно покупать микрометр или штангенциркуль. Существует известный “дедовский” метод определения диаметра жилы с помощью линейки, а как узнать сечение провода по формуле, вы уже знаете.
Итак, вам нужно зачистить жилу от изоляции и плотно намотать ее на карандаш (см. картинку).
А дальше вы просто прикладываете линейку к намотке, замеряете общую длину намотанного проводника и делите ее на количество витков. Удобно подсчитывать количество витков в 1 или 2 см.
Формула диаметра провода этим способом выглядит так:
D = l/n,
в которой l — длина всех витков, а n — число накрученных витков.
Несколько полезных советов по этому способу:
- минимизируйте зазоры, чтобы уменьшить погрешность, то есть наматывайте жилу вплотную.
- получите как можно больше результатов и вычислите среднее арифметическое, это также снизит погрешность измерений.
- проверьте гибкость провода перед намоткой — этот способ походит для относительно тонких проводников.
Смотрите, как узнать сечение кабеля по диаметру, измеренному линейкой.

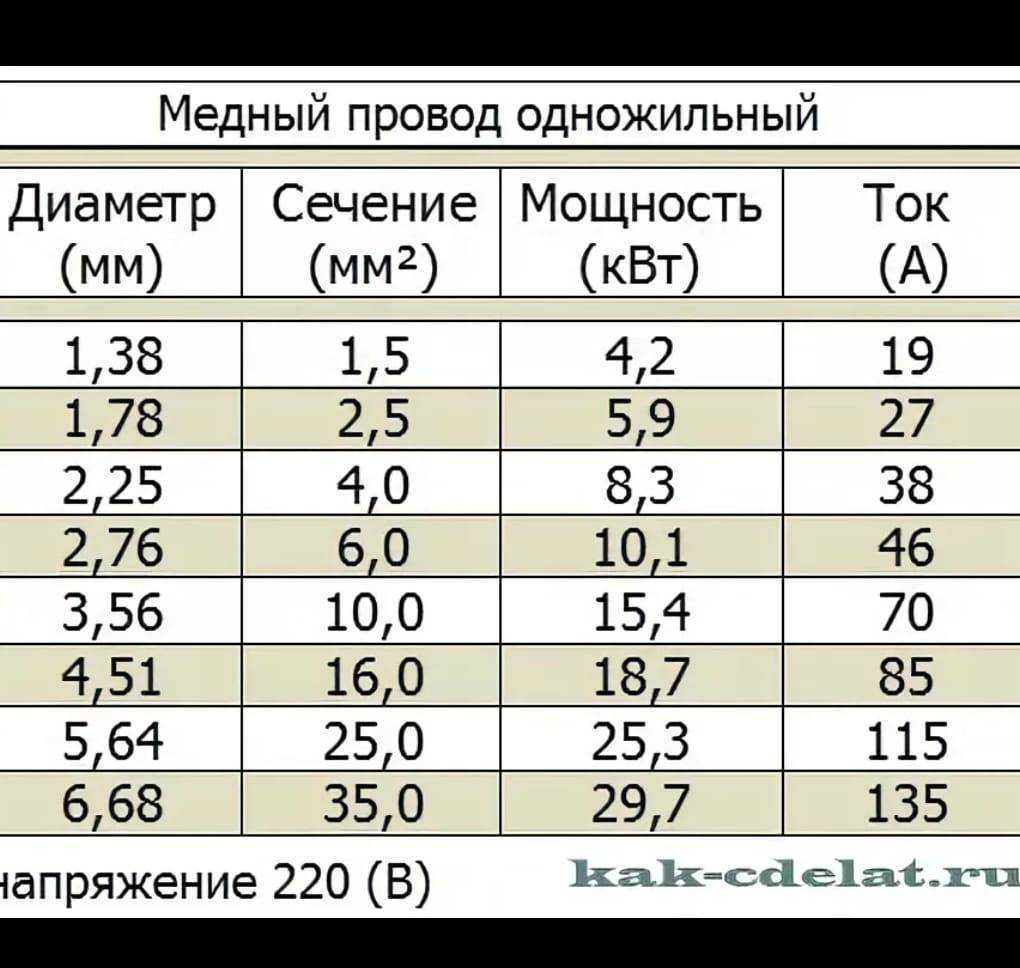

Таблица соответствия диаметра провода к его площади сечения
Для быстрого определения площади поперечного сечения проводника без производства каких-либо расчетов также используют таблицы соответствия диаметра жилы к её площади.
| Диаметр жилы, мм | Площадь поперечного сечения жилы, мм 2 | Номинальный ток для жилы одножильного и двухжильного кабеля, А | Номинальный ток для жилы трехжильного кабеля, А |
|---|---|---|---|
| 0,80 | 0,50 | 7,5 | 7,0 |
| 0,98 | 0,75 | 11,0 | 10,5 |
| 1,13 | 1,00 | 15,0 | 14,0 |
| 1,24 | 1,20 | 16,0 | 14,5 |
| 1,38 | 1,50 | 18,0 | 15,0 |
| 1,60 | 2,00 | 23,0 | 19,0 |
| 1,78 | 2,50 | 25,0 | 21,0 |
| 1,95 | 3,00 | 28,0 | 24,0 |
| 2,26 | 4,00 | 32,0 | 27,0 |
| 2,52 | 5,00 | 37,0 | 31,0 |
| 2,76 | 6,00 | 40,0 | 34,0 |
| 3,19 | 8,00 | 48,0 | 43,0 |
| 3,57 | 10,00 | 55,0 | 50,0 |
В данной таблице для удобного проведения расчетов и оценки токопроводящей способности жилы указаны номинальные токи для каждого значения площади поперечного сечения проводника двухжильного и трехжильного электрического кабеля.
Как пользоваться стуслом
Для получения прямого или угла 45º без разметки, удобно использовать приспособление, которое называется стусло. С помощью стусла удобно пилить в размер под углом наличники для дверей, багет, плинтуса и многое другое. Распил получается с требуемым углом автоматически.
Достаточно отмерять длину, вложить полоску материала между вертикальными стенками стусла и удерживая рукой выполнить распил. Для получения качественного торца доски следует использовать пилу с мелкими зубцами. Хорошо подходит ножовка по металлу. Удается распиливать даже лакированные доски без сколов лака.
Угол 45 0 при пилении с использования стусла, получается также легко, как и прямой. Благодаря высоким направляющим стенок стусла можно распиливать доски разной толщины.
Стусло можно купить готовое, но его не сложно сделать самостоятельно из подручного материала. Достаточно взять три доски из дерева или фанеры подходящего размера, и к боковым торцам одной из них саморезами прикрутить две другие. Сделать направляющие пропилы под требуемыми углами и приспособление стусло готово.
Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода, иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.
При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром. Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия. Также на прилавках можно найти провода, на которых совсем отсутствует маркировка, что изначально заставляет усомниться в их качественности.
1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.
2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода, что невозможно определить невооруженным глазом.
И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.
Расчет многожильного электропровода и советы по покупке
Чтобы рассчитать сечение многожильного провода, нужно действовать немного иначе, чем в случае с одножильным. Если все жилы одинаковы, то требуется замерить одну из них любым способом, а потом рассчитать значение по стандартной формуле. Когда значение высчитано для одной из жил, подсчитывают их число и общее сечение определяют по формуле: S общ= n*Si (Si – это одна жила). Чтобы определить соответствие заявленных параметров реальным, надо учитывать такие моменты:
- На проводе есть маркировка, которая помогает узнать все важные параметры конкретного проводника. Если ее нет, то качество сомнительное.
- Когда проводник высокого качества, то у продавца обязаны быть сертификаты. Они говорят о том, что провод сделан согласно НД и прошел испытания.
- Дешевым хороший провод или кабель быть не может, так как материалы, из которых он изготовлен, достаточно дорогие. Поэтому при низкой цене желательно перепроверить его сечение самостоятельно.
Не всегда производитель указывает правдивое сечение в спецификации. Но, узнать настоящее значение для жил электропровода несложно, даже при отсутствии нужных инструментов. Подходят и подручные средства – линейка, карандаш, фломастер, ручка, бумага. Главное при использовании таких методов – знать диаметр измеряемого кабеля, а дальше значение вычитывают по классической формуле.
Источник
