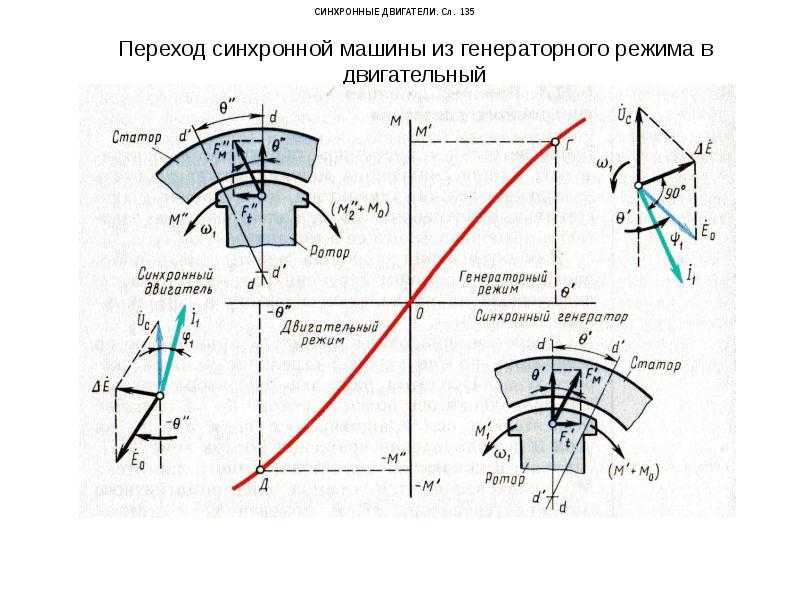

Перевод асинхронной машины в генераторный режим

Возможные неисправности

Несмотря на простоту и надежность асинхронного двигателя, при неправильной эксплуатации и неблагоприятных внешних условиях они могут потерять рабочие характеристики или выйти из строя. Любые неисправности мелкого или серьезного характера можно разделить на 2 группы – электрические и механические.

Механические поломки

Эти повреждения часто заметны при внешнем осмотре или на слух в процессе работы электродвигателя:

дефекты корпуса, крыльчатки;
ослабленная фиксация обмоток;
деформация вала.

Также частой проблемой является износ подшипников

Для своевременного выявления поломки необходимо проявлять внимание к внешним признакам. Изношенные элементы способствуют появлению вибраций, перегреву агрегата

Также определить неисправность можно акустическим способом – по повышению уровня шума при включении питания.

Электрические неполадки

Среди поломок электрического происхождения чаще всего проявляются:

межвитковые замыкания;
повреждение обмотки;
пробой изоляции на корпус;
потеря сопротивления изолирующего материала, повреждение его целостности;
износ щеток в процессе длительной работы;
поломка контактных колец.

Для выявления таких проблем понадобится произвести замеры с помощью мультиметра и мегаомметра.

Проводя исследование асинхронного двигателя с короткозамкнутого исполнения измерительными приборами, можно проверить целостность обмоток, наличие всех фаз, уровень поступающего в него напряжения.

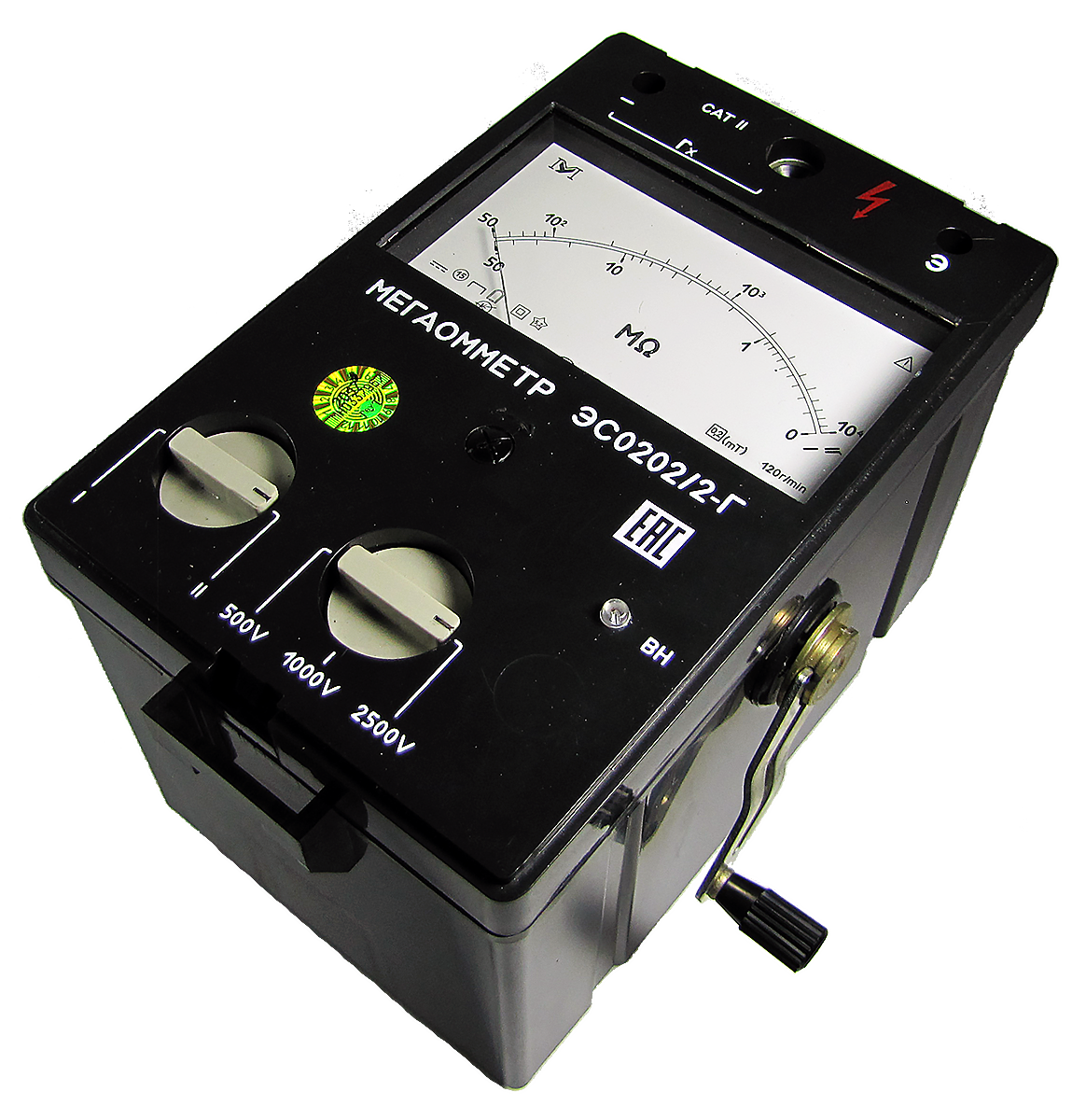

С помощью мегаомметра производится замер уровня сопротивления изоляции обмоток. Данный прибор выполняет измерение в условиях подачи повышенного напряжения. При снижении показателя ниже нормы (оно должно быть не ниже 0,5 МОм) необходимо принимать меры. Если он не равен нулю, можно поставить агрегат на просушку. Для этого вместо роторной части внутрь корпуса вставляют мощную лампу накаливания. Если после просушки обмоток показатель сопротивления не повысился, поломка определяется как короткое замыкание. Выявить его точное место можно при помощи омметра, по очереди, замерив сопротивление всех обмоток. Различия между показаниями для обмоток должны быть минимальными, допустимая разница – не больше 2%.

Также есть простой «народный» способ определения межвиткового замыкания. Для него понадобится металлический шарик небольших размеров и низкое напряжение. После извлечения ротора из корпуса, на обмотки подается не больше 40В. После этого внутрь забрасывают шарик, который начинает под действием магнитных полей вращаться внутри стартера. При непрерывном движении вывод – обмотки целы. Если же шарик прилип к одной точке, именно в этом месте и произошло межвитковое замыкание, необходим ремонт обмоток.

При правильном использовании и постоянном контроле исправности, не придется часто проводить исследование асинхронного агрегата с короткозамкнутого типа на предмет повреждений и выполнять ремонт. Конструкция отличается высокой надежностью и способна долгое время работать без существенного технического обслуживания. Это, в свою очередь, снижает общие эксплуатационные затраты. С учетом низкой общей себестоимости (относительно других вариаций), оно делает электродвигатели с ротором короткозамкнутого типа наиболее практичными и простыми для использования.

Показатель скольжения

При работе асинхронного агрегата появляется коэффициент скольжения, который характеризует разницу в угловых скоростях ротора и магнитного поля. Его значение определяет режим работы двигателя. На холостом ходу этот показатель стремится к 0, поскольку роторная часть, а также статорное поле выполняют вращение в одном и том же направлении с равной частотой. ЭДС в таком случае не индуктируется, ток на обмотках и электромагнитный момент равен 0. При запуске, когда ротор еще неподвижен, коэффициент скольжения равен 1.

Когда ротор вступает в работу, его скорость вращения превышает частоту магнитного поля. В таком случае скольжение становится отрицательным. Силовая установка работает в режиме генератора, развивая тормозной момент. Данный момент развивается также и при превышении скольжением единицы. Двигатель в таком случае переходит в режим противовключения. Таким образом, в зависимости от скольжения различают 3 активных режима:

двигательный (от 1 до 0);
генераторный (от 0 до отрицательной бесконечности);
противовключение (от 1 до положительной бесконечности).

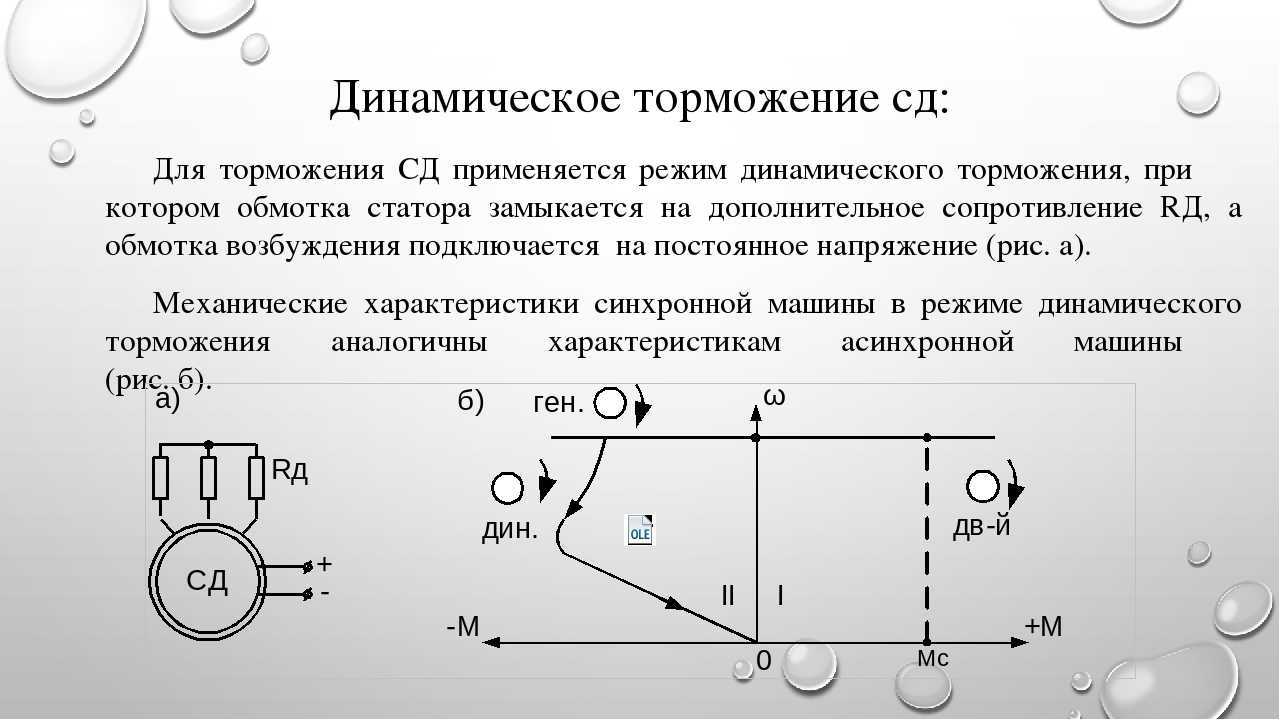

Последние два режима применяются при торможении двигателя.

Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит «драгоценное» топливо. В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа «Ока», «Волга», поливальных насосов «Агидель», «БЦН» и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) — больше.

Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя. Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других — коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора. Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: «фазу» и «ноль». В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3. Обратите внимание на тепловой режим генератора. Он «не любит» холостого хода

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы — 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме «холостого хода» должно на 4…6 % превышать промышленное значение 220/380 В.

Асинхронные электродвигатели: схема, принцип работы и устройство

Асинхронный электродвигатель – это электрический агрегат с вращающимся ротором. Скорость вращения ротора отличается от скорости, с которой вращается магнитное поле статора.

Это – одна из важных особенностей работы агрегата, так как если скорости выровняются, то магнитное поле не будет наводить в роторе ток и действие силы на роторную часть прекратится.

В данной статье мы сфокусируемся на том, что представляет собой схема работы такого двигателя и – самое главное, насколько она эффективна при его эксплуатации.

Устройство и принцип действия

Ток в обмотках статора создает вращающееся магнитное поле. Это поле наводит в роторе ток, который начинает взаимодействовать с магнитным полем таким образом, что ротор начинает вращаться в ту же сторону, что и магнитное поле.

Относительная разность скоростей вращения ротора и частоты переменного магнитного поля называется скольжением. В установившемся режиме скольжение невелико: 1-8% в зависимости от мощности.

Асинхронный двигатель

Подробнее о принципах работы асинхронного электродвигателя – в частности, на примере агрегата трехфазного тока, вы можете прочесть здесь, на сайте, в одном из наших материалов. Далее же мы разберем, какие бывают разновидности асинхронных электрических машин.

Виды асинхронных двигателей

Можно выделить 3 базовых типа асинхронных электродвигателей:
Схема устройства асинхронного двигателя с короткозамкнутым ротором

То есть, двигатели классифицируются по количеству фаз (1 и 3) и по типу ротора – с короткозамкнутым и с фазным. При этом число фаз с установленным типом ротора никак не взаимосвязано.

Ещё одна разновидность – асинхронный двигатель с массивным ротором.

Ротор сделан целиком из ферромагнитного материала и фактически представляет собой стальной цилиндр, играющий роль как магнитопровода, так и проводника (вместо обмотки).

Такой вид двигателя очень прочный и обладает высоким пусковым моментом, однако в роторе могут возникать большие потери энергии, а сам он может сильно нагреваться.

Какой двигатель лучше выбрать?

Асинхронный или коллекторный? Синхронный или асинхронный? Сказать однозначно, что определенный тип двигателя лучше, точно нельзя. В пользу асинхронных моделей говорят их следующие преимущества.

Тем не менее, у асинхроников есть недостатки. А именно:

Тем не менее, все перечисленные недостатки можно устранить, если питать асинхронный двигатель от статического частотного преобразователя. Кроме того, если соблюдать правила эксплуатации и не перегружать агрегаты, то они исправно прослужат длительный срок.

Но даже несмотря на то, что синхронные машины обладают довольно конкурентными преимуществами, большинство двигателей сегодня – именно асинхронные. Промышленность, сельское хозяйство, ЖКХ и многие другие отрасли используют именно их за счет высокого КПД. Но коэффициент полезного действия может значительно снижаться за счет таких параметров, как:

Другими факторами, от которых зависит КПД асинхронного электродвигателя, являются:
Как избежать снижения КПД?
Для этого используются:

Итак, асинхронный двигатель имеет довольно широкую область использования и применяется во многих хозяйственных и производственных сферах деятельности. У нас, в компании РУСЭЛТ, представлен широкий выбор электродвигателей данного типа, приобрести который вы можете по ценам, которые ощутимо выгоднее, чем у конкурентов.

Асинхронные электродвигатели

Как подобрать электродвигатель

Чтобы исключить ошибки на стадии проекта необходимо уделить внимание конструкции приобретаемого двигателя, а также его электрическим характеристикам: потребляемой мощности, величине напряжения питания, числу оборотов ротора. Асинхронные машины обратимы

Они способны работать в режиме:

Асинхронные машины обратимы. Они способны работать в режиме:

· электродвигателя, когда на них подается внешнее напряжение;

· или генератора, если их ротор вращает источник механической энергии, например, водяное либо ветряное колесо, двигатель внутреннего сгорания.

Обращаем внимание на заводскую табличку, конструкцию ротора и статора. Учитываем их особенности при создании генератора

Что надо знать о конструкции статора

У него на общем сердечнике магнитопровода намотаны три изолированных обмотки для питания от каждой фазы напряжения.

Их подключают одним из двух способов:

1. Звездой, когда все концы собраны в одну точку. На 3 начала и общий вывод концов подается напряжение по четырем проводам.

2. Треугольником — конец одной обмотоки подключен к началу другой так, что схема собрана кольцом и из нее выходят всего три провода.

Более подробно эта информация изложена в статье моего сайта о подключении трехфазного двигателя в бытовую однофазную сеть.

Особенности конструкции ротора

На нем тоже создан магнитопровод и три обмотки. Они соединяются одним из двух способов:

1. через контактные выводы у двигателя с фазным ротором;

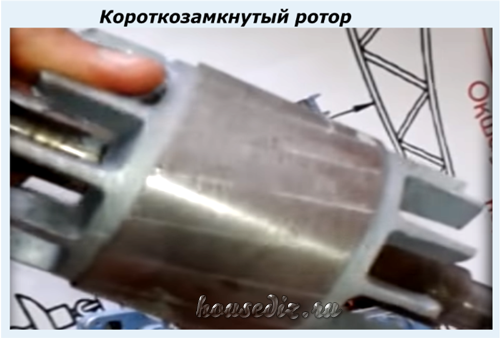

2. накоротко замкнуты алюминиевой вставкой в конструкцию беличьего колеса — асинхронные машины.

Нам нужен ротор короткозамкнутый. Все схемы разработаны для него.

Конструкцию фазного ротора тоже можно использовать в качестве генератора. Но ее придется переделать: просто шунтируем все вывода между собой закоротками.

Как учесть электрические характеристики двигателя

На работу генератора повлияют:

1. Диаметр провода обмотки. От него напрямую зависит нагрев конструкции и величина приложенной мощности.

2. Расчетная скорость вращения ротора, указываемая числом оборотов.

3. Способ соединения обмоток в звезду или треугольник.

4. Величина потерь энергии, определяемая КПД и косинусом φ.

Их смотрим на табличке или вычисляем косвенными методами.

Подписка на рассылку

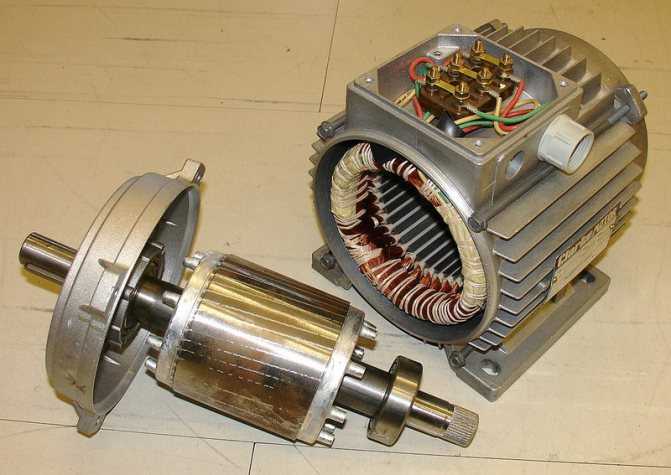

Асинхронный электродвигатель с короткозамкнутым ротором состоит из двух основных элементов: статора (представляет собой неподвижную, внешнюю часть электродвигателя) и ротора (подвижная, расположенная внутри статора часть электрической машины). Каждый из этих элементов состоит, в свою очередь, из сердечника и обмотки. Обмотку статора, которую подключают к сети, можно считать первичной, а обмотку ротора — вторичной.

Сердечник статора собирается из совокупности листов, изготовленных из электротехнической стали и покрытых специальным лаком. Так уменьшаются потери на вихревые токи. В открытых пазах сердечника укладываются трехфазные обмотки, расположенные симметрично под углом 120 градусов.

Ротор представляет собой вал, опирающийся на подшипники, на котором укреплены сердечник и обмотки. Сердечник ротора также выполнен из набора штампованных листов. Обмотка ротора изготовлена из медных или алюминиевых стержней (размещенных в пазах его сердечника), концы которых соединены накоротко с кольцами. Это и есть короткозамкнутая роторная обмотка, внешний вид которой напоминает беличье колесо (рис. 1).

Принцип работы двигателя данного типа состоит в следующем. После подачи напряжения на обмотку статора появляется магнитный поток. Он изменяется с частотой, равной частоте используемого переменного тока. Из-за сдвига потоков в обмотках по времени и в пространстве результирующее поле получается вращающимся. Оно индуцирует ЭДС в проводниках ротора. В результате чего возникают токи, которые взаимодействуют с этим полем. Их взаимодействие создает пусковой момент. Ротор начинает вращаться в направлении вращающегося поля, но с другой частотой. Величину, характеризующуюся относительную разность этих частот, называют скольжением.

Трехфазный асинхронный короткозамкнутый электродвигатель получил наибольшее распространение среди машин подобного типа благодаря своим качествам и конструктивным особенностям:

простоте конструкции;
высокой надежности и долговечности;
отсутствию подвижных контактов;
низкой стоимости и универсальности.

Вместе с тем асинхронный двигатель с короткозамкнутым контуром имеет и существенные недостатки:

ток, возникающий при пуске, по своему значению превышает номинальный почти в 5–7 раз, что приводит к значительному снижению напряжения в сети;
затруднено регулирование числа оборотов ротора;
сравнительно небольшой пусковой момент.

Асинхронные электродвигатели бывают различного технологического и конструктивного исполнения. В частности, электродвигатели АИР являются унифицированными для общепромышленных целей. Электродвигатель асинхронный трехфазный АИР имеет разные модификации. АИР представляет собой электродвигатель асинхронный трехфазный, характеристики которого аналогичны параметрам двигателей типа 5АМ, 5АИ, АМУ, 7АИ. Его устанавливают на вентиляторах, насосах, компрессорах и других электромеханических установках.

Выбор двигателя

Выбор электродвигателя того или иного типа осуществляется на основе технических расчетов, которые выполняются в установленной последовательности:

расчет мощности и ориентировочный выбор агрегата;
проверка мотора по пусковым параметрам, перегрузке и нагреву.

Требуемая мощность, скорость и другие параметры определяются на основании исходных данных — рабочих характеристик машины. Значения КПД отдельных узлов кинематической цепи должны соответствовать приведенным данным справочных таблиц.

В зависимости от принципа работы существуют следующие типы электродвигателей:

Любой тип может быть одно-, двух- или трёхфазным. Трехфазные моторы составляют около 70% двигательной техники в промышленности. Однофазные также очень широко применяются в индустрии и составляют около 10-15% моторов.

Как работает магнитное поле

Работает двигатель на основе процесса получения механической работы в результате воздействия на проводник движущегося магнитного поля. На обмотку статора подают напряжение, причем каждая фаза образует свой магнитный поток. Частота магнитного потока напрямую зависит от частоты подаваемого тока на концы обмотки.

За счет того, что обмотки сдвинуты на 120 градусов, сдвигаются и магнитные поля, причем сдвигаются они как в пространстве, так и во времени. Суммарный магнитный поток и будет вращать ротор двигателя. Это происходит потому, что вращающийся поток суммы частот каждой из обмоток, образуют в роторе электродвижущую силу. Поскольку ротор — короткозамкнутый, то он имеет свою собственную электрическую цепь, которая взаимодействуя с магнитным полем статора, образует крутящий момент, направленный в сторону движения магнитного потока статора.

Следовательно, принцип работы асинхронного двигателя с короткозамкнутым ротором, объясняется вращением магнитного суммарного потока статора и его взаимодействия с возникшим в результате подачи тока, магнитным полем ротора.

Схема работы

Асинхронный генератор считается одним из наиболее простых и надёжных в плане эксплуатации. Процесс работы выглядит следующим образом:

В якорной обмотке с помощью напряжения, что идёт от аккумулятора, создаётся магнитное поле.
Вращение элементов поля можно организовать своими руками или же автоматизировать процесс с помощью использования реле.
Скорость магнитного поля позволяет вырабатывать электромагнитную индукцию, что провоцирует возникновение электричества.

Составляющие элементы

Генератор из асинхронного двигателя своими руками 220 В создать несложно, но предварительно нужно понять, какие детали входят в механизм. Даже простые модели требуют нужных элементов для воссоздания электричества. Стандартный асинхронный двигатель включает в себя:

Статор из сетевой обмотки на три фазы. Они размещаются по его рабочей поверхности в виде намотки.
Обмотку, напоминающую звезду и состоящую из контактных колец, что имеют выход к ротору.
Щётки, которые не совершают по факту никакой работы, но способствуют включению реостата. Такое приспособление влияет на функциональность обмотки и изменяет параметры её сопротивления.
Иногда в механизме может быть встроен специальный автоматический короткозамыкатель, который может закоротить обмотку и остановить элемент реостата, даже если деталь пребывает в работе.

Секреты и тонкости

Чтобы сделать асинхронный двигатель в режиме генератора нужно не только изучить модель устройства, но и подобрать нужные элементы. Специалисты советуют использовать неполярные батареи конденсаторного типа, поскольку электролитические элементы в данную схему не вписываются.

Трёхфазный тип запускает детали конденсаторов с помощью звезды. Это даёт возможность запустить генеративный процесс с небольшими оборотами ротора, но такой способ негативно сказывается на выходе напряжения.

Можно создать генератор, используя и однофазный механизм, но это только в случае, если имеются короткозамкнутые роторы. Нельзя использовать для переделки под генератор коллекторный тип двигателей, поскольку их мощность слишком высока для такого механизма. В домашних условиях узнать о ёмкости батареи конденсаторного типа нельзя. Это стоит учитывать в процессе переделки.

Общая информация

Чтобы понять, как работает асинхронный двигатель с фазным ротором, необходимо внимательно изучить особенности его пуска. При запуске установки ее ротор параллельно переходит из состояния покоя в медленное и равномерное вращение. При этом система уравновешивает момент сил сопротивления посредством собственного вала. Во время запуска начинается усиленное потребление энергетических ресурсов, что связано с преодолением тормозного момента и компенсацией потерь внутри силовой установки. Нередко параметры начального пускового момента далеки от требуемых, поэтому асинхронный двигатель не способен перейти в режим полноценной работы. В таком случае ускорение приостанавливается, а постоянное воздействие чрезмерного тока приводит к перегреву внутренних узлов установки.

По этой причине частота запусков двигателя ограничивается несколькими включениями. Если агрегат работал от электрической сети с низкой мощностью, тогда подобное явление может снизить общее напряжение и нарушить работу других приборов, присоединенных к этой линии.

В зависимости от этого фактора можно определить оптимальные параметры сопротивления резисторов.

Переключение разных резисторов происходит из-за подключения контакторов ускорения в последовательном порядке. Отключать двигатель от электрической сети можно только при накоротко замкнутой роторной цепи. Если это требование проигнорировать, то появится риск существенного перенапряжения в обмоточных фазах статора.

Принцип работы

В основе АД лежит вращение поля магнитов. В область обмотки трёхфазного статора поступает ток, а в фазах возникает поток магнитов, изменяемый в зависимости от скорости и частоты постоянной электрической мощности. При статорном вращении возникает электродвижущая сила.

В роторную обмотку подходит напряжение, которое совместно с постоянным магнитным потоком статора образует пуск. Он стремится направить ротор по магнитному вращению статора и при достижении превышения момента торможения, приводит к скольжению. Оно выражает отношение между частотами статорного силового поля магнитов и скоростью роторного вращения.

Чертеж режима кз

При балансе между моментами электромагнита и торможения, перемена значений остановится. Особенность эксплуатации АД – сольватация кругового движения силового поля статора и им наводящих токов в роторе. Момент вращения возникает лишь при разнице частот круговых движений магнитных полей.

Машины различают синхронные, асинхронные. Разница механизмов в их обмотке. Она образует магнитное поле.

Неподвижность ротора и замыкание обмотки приводит к короткому замыканию (кз).
