Содержание

Слайд 1
Слайд 2

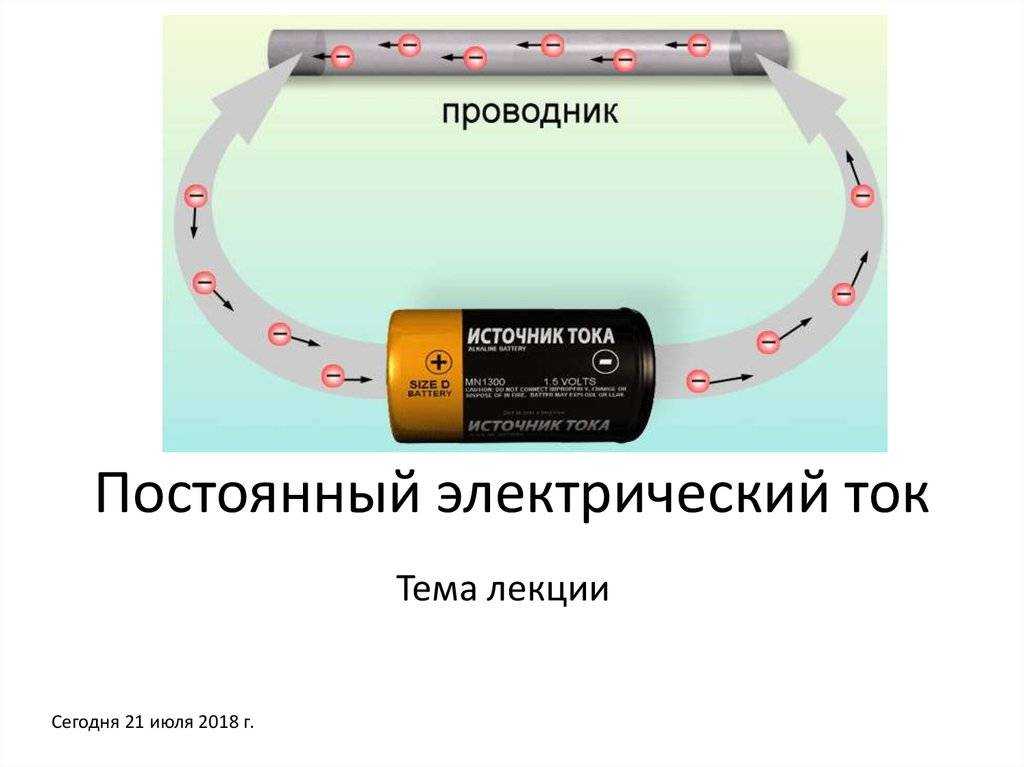

Электрический ток в металлах – это упорядоченное движение электронов под действием электрического поля. Опыты показывают, что при протекании тока по металлическому проводнику не происходит переноса вещества, следовательно, ионы металла не принимают участия в переносе электрического заряда.
Слайд 3

В этих опытах электрический ток пропускали в течении года через три прижатых друг к другу, хорошо отшлифованных цилиндра — медный, алюминиевый и снова медный. Общий заряд, прошедший за это время через цилиндры, был очень велик (около 3,5*106 Кл). После окончания было установлено, что имеются лишь незначительные следы взаимного проникновения металлов, которые не превышают результатов обычной диффузии атомов в твёрдых телах. Измерения, проведённые с высокой степенью точности, показали, что масса каждого из цилиндров осталась неизменной. Поскольку массы атомов меди и алюминия существенно отличаются друг от друга, то масса цилиндров должна была бы заметно измениться, если бы носителями заряда были ионы.
Слайд 4

Опыт Э. Рикке
Слайд 5

Следовательно, свободными носителями заряда в металлах являются не ионы. Огромный заряд, который прошёл через цилиндры, был перенесён, очевидно, такими частицами, которые одинаковы и в меди, и в алюминии. Как известно, такие частицы входят в состав атомов всех веществ — это электроны. Естественно предположить, что ток в металлах осуществляют именно свободные электроны.
Слайд 6

Катушка с большим числом витков тонкой проволоки приводилась в быстрое вращение вокруг своей оси. Концы катушки с помощью гибких проводов были присоединены к чувствительному баллистическому гальванометру . Раскрученная катушка резко тормозилась, и в цепи возникал кратковременных ток, обусловленный инерцией носителей заряда. Полный заряд, протекающий по цепи, измерялся по отбросу стрелки гальванометра.
Слайд 7

Р. Толмен
Слайд 8

Т.Стюарт и Р.Толмен определили экспериментально удельный заряд частиц. Он оказался равным
Слайд 9

В начале 20 века немецкий физик П. Друде и голландский физик Х.Лоренц создали классическую теорию электропроводности металлов.
Слайд 10

Хорошая проводимость металлов объясняется наличием в них большого числа электронов.
Под действием внешнего электрического поля на беспорядочное движение электронов накладывается упорядоченное движение, т.е. возникает ток.
Слайд 11

3. Сила электрического, тока идущего по металлическому проводнику равна:
Слайд 12

4. Так как внутреннее строение у разных веществ различное, то и сопротивление тоже будет различным.
5. При увеличении хаотического движения частиц вещества происходит нагревание тела, т.е. выделение тепла. Закон Джоуля-Ленца:
Слайд 13

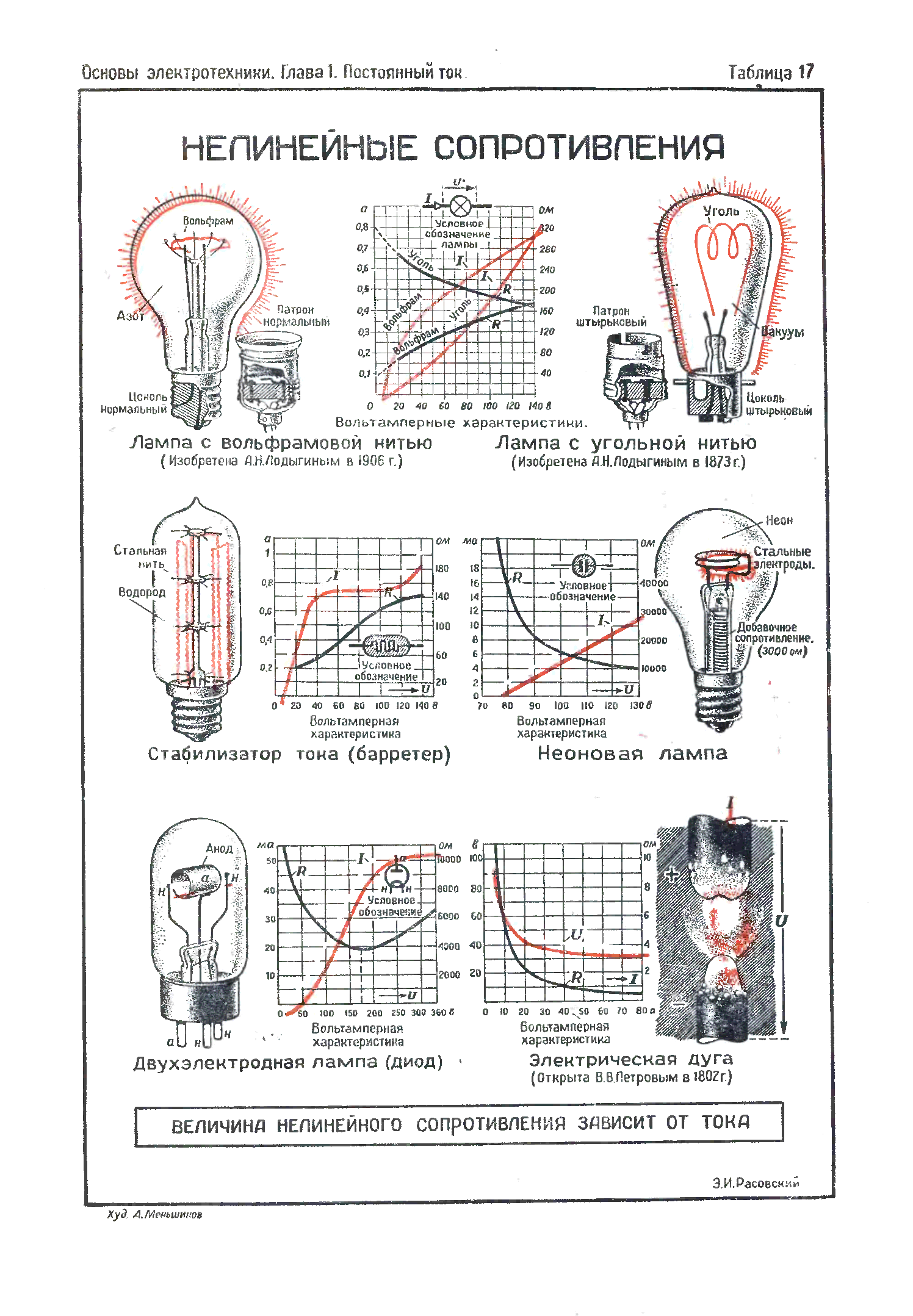

6. У всех металлов с увеличением температуры растет и сопротивление.

R=R0(1+at)

где a — температурный коэффициент; R0 – удельное сопротивление и сопротивление металлического проводника; и R – удельное сопротивление проводника и сопротивление проводника при температуре t.
Слайд 14

Cвойство некоторых материалов обладать строго нулевым электрическим сопротивлением ниже определённой температуры. Существует множество чистых элементов, сплавов и керамик, переходящих в сверхпроводящее состояние.
Слайд 15

В 1911 году голландский физик Камерлинг-Оннес обнаружил, что при охлаждении ртути в жидком гелии её сопротивление сначала меняется постепенно, а затем при температуре 4,2 К резко падает до нуля. Однако нулевое сопротивление — не единственная отличительная черта сверхпроводимости. Ещё из теории Друде известно, что проводимость металлов увеличивается с понижением температуры, то есть электрическое сопротивление стремится к нулю.
Слайд 16

Х. Камерлинг-Оннес
Слайд 17

Одним из главных отличий сверхпроводников от идеальных проводников является эффект Мейснера, открытый в 1933 году. Таким образом, открытие сверхпроводимости растянулось на двадцать с лишним лет.
Слайд 18

В. Мейснер
Слайд 19

Теория сверхпроводимости была создана лишь в 1957 году американцами Л. Купером, Дж. Бардином и Дж. Шриффером. Они считали, что сверх проводимость – это сверхтекучесть электронной жидкости.
Слайд 20

Трудность достижения сверхпроводимости:
необходимость сильного охлаждения вещества
Слайд 21

Область применения

получение сильных магнитных полей;
мощные электромагниты со сверхпроводящей обмоткой в ускорителях и генераторах.

В настоящий момент в энергетике существует большая проблема — большие потери электроэнергии при передаче ее по проводам.
Возможное решение проблемы:
при сверхпроводимости сопротивление проводников приблизительно равно 0 и потери энергии резко уменьшаются.

Посмотреть все слайды

Действие электрического тока

С какой бы скоростью ни двигались электроны в металле, мы не можем увидеть это воочию — они слишком малы. Судить о наличии в проводнике тока, мы можем лишь по производимому им действию. Действие электрического тока может быть очень разнообразным. Тепловое действие тока проявляется в нагревании проводника. Это действие широко используется в электронагревательных приборах: чайниках, обогревателях, фенах.

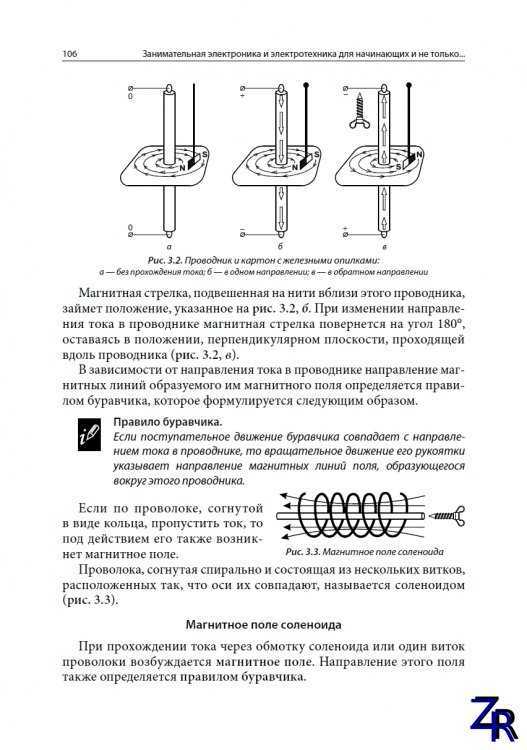

Еще ток обладает химическим действием. В некоторых растворах при воздействии электрическим током выделяются различные вещества. Так добывают чистые вещества из солей и щелочей. Ток обладает также и магнитным действием. Причем магнитное действие тока проявляется всегда и в любых проводниках. Заключается магнитное действие тока в том, что вокруг проводника с током образуется магнитное поле. Это поле можно уловить и измерить. Для использования магнитного действия тока сооружают спиральные обмотки из изолированных проводов и пропускают по ним ток. Таким образом, концентрируют и усиливают магнитное действие тока и создают электромагниты.

Электричество и магнетизм вообще неразрывно связаны друг с другом. Самый простой пример: притягивание наэлектризованной расческой волос — есть не что иное, как магнитное действие электрического заряда. Человек очень активно использует магнитные свойства тока. От выработки электроэнергии, в которой преобразуют механическую энергию в электрическую с помощью магнитов, до конкретных электроприборов, производящих обратное преобразование электричества в механическую работу — везде используется магнитное действие тока.

Важно знать

Как известно, электрический ток — это упорядоченный поток носителей электрического заряда. Носители — это заряженные частицы, способные свободно перемещаться во всем объеме тела.

В случае металлов этими частицами являются электроны, которые высвобождаются при образовании связи между атомами металла.

Известно, что металлы в твердом состоянии имеют кристаллическую структуру. Частицы в кристаллах расположены в определенном порядке, образуя пространственную решетку (кристалл).

Наконец, кристаллическая решетка металла образована положительными ионами, погруженными в «облако» хаотически движущихся так называемых свободных электронов, также называемых электронами проводимости. В зависимости от валентности атомов металла, один атом может освободить от одного до трех электронов при образовании металлических связей. Число таких высвобожденных электронов непосредственно переводится в число носителей заряда. Это является одним из факторов, влияющих на способность металла проводить электрический ток.

Доказательством того, что ток в металлах вызывается электронами, послужили эксперименты наших отечественных физиков Леонида Исааковича Мандельштама и Николая Дмитриевича Папалекси, а также американских физиков Бальфура Стюарта и Роберта Толмана.

Способность металла проводить электрический ток может быть описана физической величиной, называемой удельным электрическим сопротивлением. Эта физическая величина обозначается греческой буквой ρ (читается как «ро»). Единицей измерения удельного сопротивления является Ом · м, т.е. произведение Ом на метр. Удельное сопротивление — это константа, которая характеризует материал и имеет различные значения для разных материалов. Например, удельное сопротивление меди составляет 1.72*10-8 Ом · м. Это означает, что электрическое сопротивление медного проводника длиной 1 метр и площадью поперечного сечения 1 м равно 1.72*10-8 Ом . В целом, чем ниже удельное сопротивление материала, тем лучше он проводит электрический ток.

В таблице ниже приведены некоторые примеры удельного сопротивления часто используемых металлов.

Металл	Удельное сопротивление (Ом · м)
Серебро	1.59*10-8
Медь	1.72*10-8
Алюминий	2.82*10-8
Вольфрам	5.6*10-8
Железо	10*10-8

Удельное электрическое сопротивление может быть связано с микроскопическими свойствами материала. В частности, он зависит от концентрации носителей заряда и их подвижности.

Движение свободных электронов в металлах не является полностью «свободным», поскольку во время их движении они взаимодействуют с другими электронами, и прежде всего с ионами кристаллической решетки. Специфика этого движения описывается так называемой классической моделью проводимости.

Основные предположения и выводы этой модели представлены в большом упрощении ниже.

ЭЛЕКТРОПРОВОДНОСТЬ МЕТАЛЛОВ, ЖИДКОСТЕЙ И ГАЗОВ

В зависимости от величины электропроводности вещества можно условно разделить на три группы: проводники, диэлектрики и полупроводники. Однако, провести четкие границы между группами невозможно.

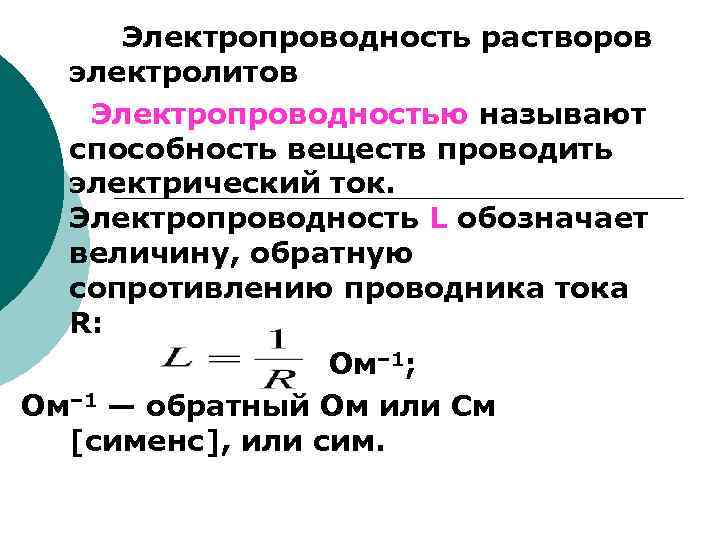

Проводники имеют большое количество свободных ионов, а следственно и большую электропроводность. Они делятся на два рода, которые отличаются друг от друга физической природой протекания электрического тока. К первому роду относятся металлы с электронной проводимостью, то есть прохождение тока по ним обусловлено движением свободных электронов. К проводникам второго рода относятся растворы кислот, щелочей и солей, которые называют электролитами. Прохождение тока по электролитам обусловлено движением положительных и отрицательных ионов. Такие проводники имеют ионную проводимость. Электропроводность проводников больше 10 6 (ом·м) -1 .

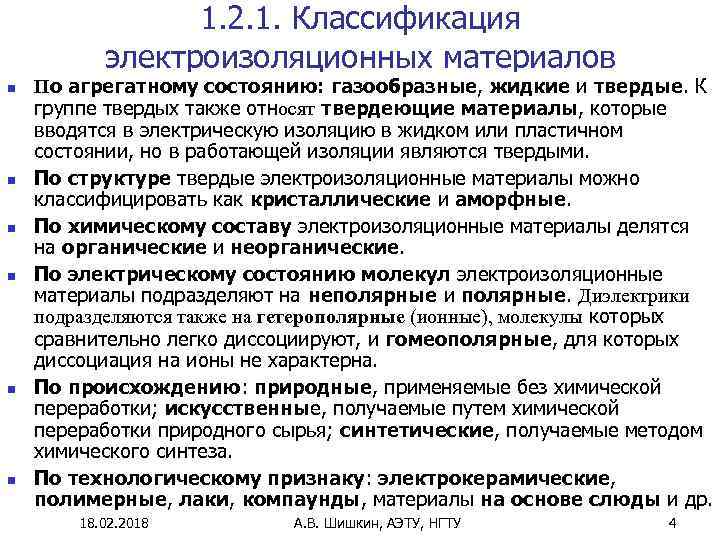

Диэлектрики имеют наоборот маленькое количество свободных ионов, что означает малую электропроводность и практически неспособность проводить электрический ток. К ним можно отнести дерево, смолы, пластмассы, стекло и т.п. Электропроводность диэлектриков меньше 10 6 (ом·м) -1 .

Полупроводники имеют проводящие свойства средние между проводниками и диэлектриками. К полупроводникам относятся, например, германий, кремний, селен и другие искусственные соединения.

На электропроводность вещества или тела влияет температура вещества. Однако, зависимость от температуры различная у разных веществ. У металлов данная зависимость определяется уменьшением времени свободного пробега электронов с ростом температуры. При увеличении температуры происходит возрастание тепловых колебаний кристаллической решетки, на которой рассеиваются электроны и соответственно электропроводность уменьшается. Для полупроводников зависимость иная. При повышении температуры электропроводность увеличивается, так как увеличивается число электронов проводимости и положительных носителей заряда. Диэлектрики также имеют увеличенную электропроводность, но при очень высоком электрическом напряжении.

Металлы имеют свойство проводить ток. Это обусловлено тем, что электромагнитное поле воздействует на проводниковый металл, в следствие чего электрон ускоряется настолько, что теряет связь с атомом.

Электронная теория проводимости металлов создана П. Друде в 1900 г., которая далее получила развитие в работах Г. Лоренца. С точки зрения данной теории высокая электропроводность металлов обусловлена наличием очень большого числа носителей заряда – электронов проводимости, перемещающихся по всему объему проводника. При своем движении электроны проводимости сталкиваются с ионами кристаллической решетки металла. Следуя из этого средняя длина свободного пробега электронов равна 10 -8 см.

Плотность тока, проходящая через проводник будет равна общему заряду всех электронов, проходящих за одну секунду через единицу площади поперечного сечения проводника.

Плотность тока выражается формулой:

Q — значение удельной проводимости;

— значение направления плотности тока;

— значение направления напряженности электрического поля.

Электропроводность некоторых металлов представлена в таблице 1.

Таблица 1 – «Электропроводность металлов»

Источник

Основы электронной теории проводимости

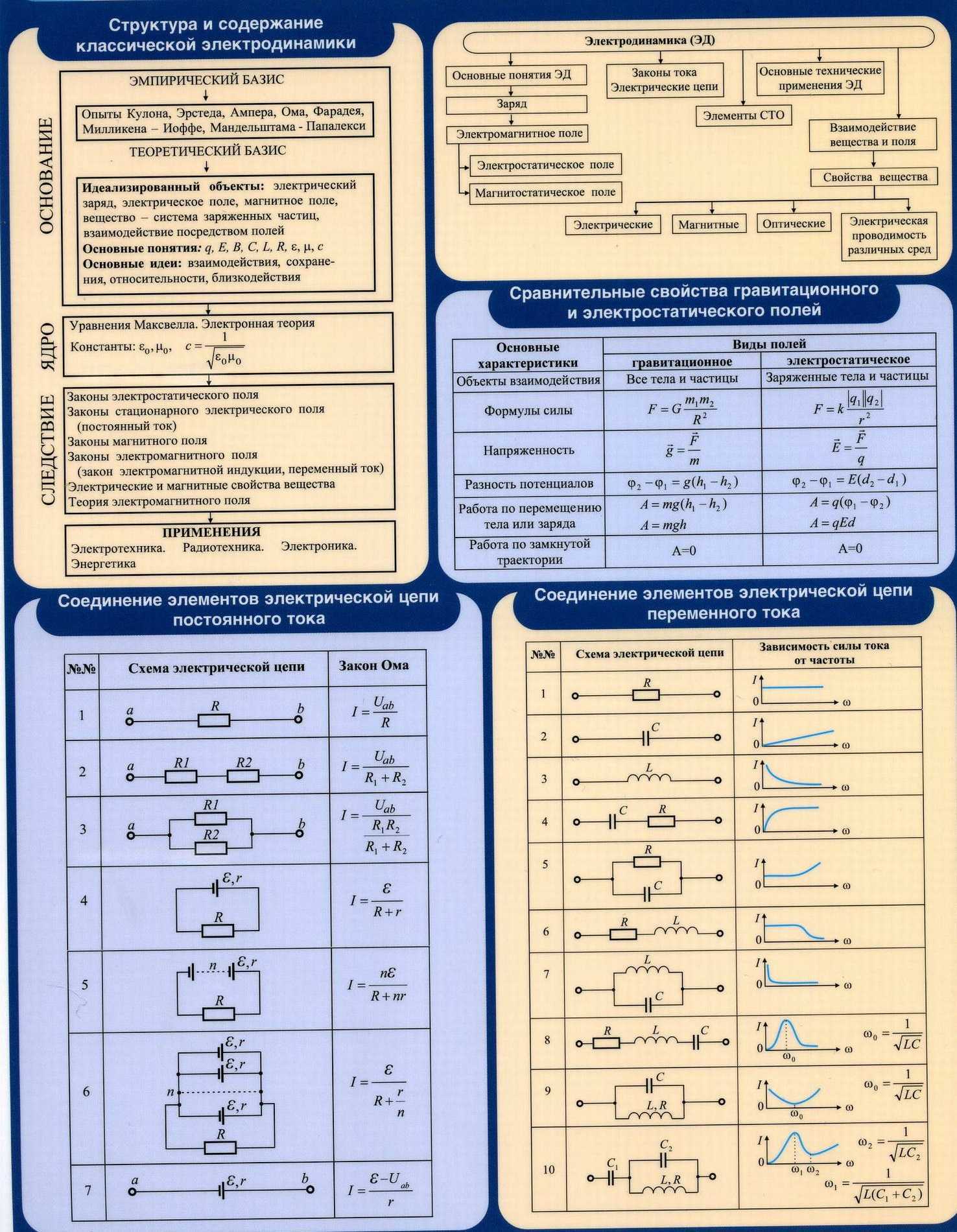

В начале XX века была создана классическая электронная теория проводимости металлов (П. Друде, 1900 г., Х.Лоренц, 1904 г.), которая дала простое и наглядное объяснение большинства электрических и тепловых свойств металлов.

Рассмотрим некоторые положения этой теории.

Свободные электроны

Металлический проводник состоит из:

1) положительно заряженных ионов

, колеблющихся около положения равновесия, и

2) свободных электронов

, способных перемещаться по всему объему проводника.

Таким образом, электрические свойства металлов обусловлены наличием в них свободных электронов с концентрацией порядка 1028 м–3, что примерно соответствует концентрации атомов. Эти электроны называются электронами проводимости

. Они образуются путем отрыва от атомов металлов их валентных электронов. Такие электроны не принадлежат какому-то определенному атому и способны перемещаться по всему объему тела.

В металле в отсутствие электрического поля электроны проводимости хаотически движутся и сталкиваются, чаще всего с ионами кристаллической решетки (рис. 1). Совокупность этих электронов можно приближенно рассматривать как некий электронный газ, подчиняющийся законам идеального газа. Средняя скорость теплового движения электронов при комнатной температуре составляет примерно 105 м/с.

Рис. 1

Электрический ток в металлах

Ионы кристаллической решетки металла не принимают участие в создании тока. Их перемещение при прохождении тока означало бы перенос вещества вдоль проводника, что не наблюдается. Например, в опытах Э. Рикке (1901 г.) масса и химический состав проводника не изменялся при прохождении тока в течении года.

Экспериментальное доказательство того, что ток в металлах создается свободными электронами, было дано в опытах Л.И. Мандельштама и Н. Д. Папалекси (1912 г., результаты не были опубликованы), а также Т. Стюарта и Р. Толмена (1916 г.). Они обнаружили, что при резкой остановке быстро вращающейся катушки в проводнике катушки возникает электрический ток, создаваемый отрицательно заряженными частицами — электронами.

Следовательно,

электрический ток в металлах — это направленное движением свободных электронов.

Так как электрический ток в металлах образуют свободные электроны, то проводимость металлических проводников называется электронной проводимостью

Электрический ток в металлах возникает под действием внешнего электрического поля. На электроны проводимости, находящиеся в этом поле, действует электрическая сила, сообщающая им ускорение, направленное в сторону, противоположную вектору напряженности поля. В результате электроны приобретают некоторую добавочную скорость (ее называют дрейфовой

). Эта скорость возрастает до тех пор, пока электрон не столкнется с атомом кристаллической решетки металла. При таких столкновениях электроны теряют свою избыточную кинетическую энергию, передавая ее ионам. Затем электроны снова разгоняются электрическим полем, снова тормозятся ионами и т.д. Средняя скорость дрейфа электронов очень мала, около 10–4 м/с.

Скорость распространения тока и скорость дрейфа не одно и то же. Скорость распространения тока равна скорости распространения электрического поля в пространстве, т.е. 3⋅108 м/с.

При столкновении с ионами электроны проводимости передают часть кинетической энергии ионам, что приводит к увеличению энергии движения ионов кристаллической решетки, а, следовательно, и к нагреванию проводника.

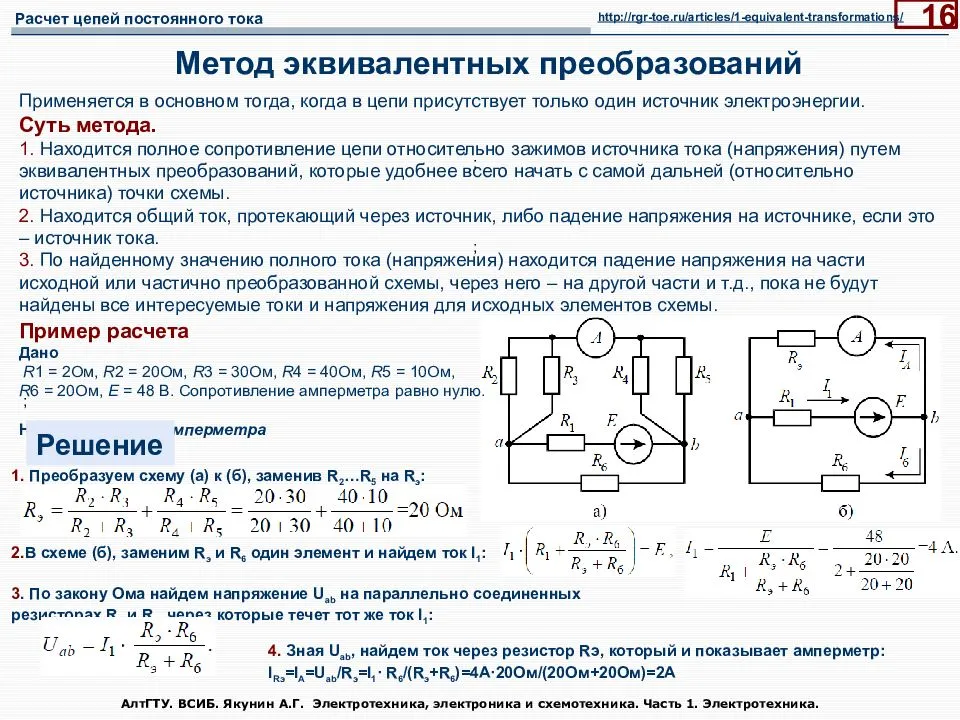

Сопротивление металлов

Сопротивление металлов объясняется столкновениями электронов проводимости с ионами кристаллической решетки. При этом, очевидно, чем чаще происходят такие столкновения, т. е. чем меньше среднее время свободного пробега электрона между столкновениями τ, тем больше удельное сопротивление металла.

В свою очередь, время τ зависит от расстояния между ионами решетки, амплитуды их колебаний, характера взаимодействия электронов с ионами и скорости теплового движения электронов. С ростом температуры металла амплитуда колебаний ионов и скорость теплового движения электронов увеличиваются. Возрастает и число дефектов кристаллической решетки. Все это приводит к тому, что при увеличении температуры металла столкновения электронов с ионами будут происходить чаще, т.е. время τ уменьшается, а удельное сопротивление металла увеличивается.

См. так же

Варламов А. Как в металле протекает электрический ток? // Квант. – 1995. – № 1. – С. 37-38.
Эдельман В. Металлы. Почему металлы проводят ток? //Квант. — 1992. — № 2. — С. 6-9.

Электрическая проводимость — металл — Большая Энциклопедия Нефти и Газа, статья, страница 1

Электрическая проводимость — металл

Электрическая проводимость металлов обусловлена наличием в их кристаллических решетках свободных электронов, движение которых при наложении электрического поля даже небольшого напряжения получает направленность. С повышением температуры электрическая проводимость металлов уменьшается, так как при этом колебательные движения ионов в узлах кристаллической решетки металлов усиливаются, что препятствует направленному движению электронов. Наоборот, с понижением температуры электрическая проводимость увеличивается, и в области, близкой к абсолютному нулю, у многих металлов наблюдается сверхпроводимость. Значения электрической проводимости у различных металлов сильно расходятся. Их сравнение, однако, затруднено, так как при одинаковой температуре амплитуда колебаний атомов, от которой зависит электрическая проводимость, у разных металлов различна.

Электрическая проводимость металла определяется произведением концентрации электронов на их подвижность. Подвижность электронов ип есть скорость, измеренная в см / сек, в поле, градиент которого равен 1 в

Электрическая проводимость металла зависит от числа и заряда электронов, участвующих в переносе тока, и среднего времени пробега между столкновениями. Эти же параметры при данной напряженности электрического поля определяют и скорость движения электрона.

Электрическая проводимость металлов сильно зависит от температуры. С повышением температуры колебательные движения ионов в узлах решетки усиливаются, а это, в свою очередь, очень препятствует направленному движению электронов.

Электрическая проводимость металлов

сильно зависит от температуры. С понижением температуры тепловые колебания ионов в узлах сильно уменьшаются и электрическая проводимость увеличивается. При температурах, близких к абсолютному нулю, у большинства металлов проявляется сверхпроводимость.

На электрическую проводимость металлов и сплавов влияют температура, концентрация примесей и атомы с некомпенсированными электронами.

При изменении электрической проводимости немагнитных металлов от нуля, до бесконечности вносимое индуктивное сопротивление изменяется от нуля до некоторого предельного значения. При контроле ферромагнитных материалов знак вносимого сопротивления зависит от частоты. На низких частотах вносимое индуктивное сопротивление положительно, а на высоких — отрицательно.

Становится понятной и электрическая проводимость металлов.

В отличие от полупроводников электрическая проводимость металлов

мало зависит от имеющихся в их структуре примесных дефектов. Однако примесные дефекты могут оказывать существенное влияние на другие свойства металлов. Так, механические характеристики металлов сильно зависят от наличия в их структуре междоузельных примесных дефектов. С учетом плотнейшей упаковки металлических кристаллов в междоузлия способны попадать лишь микрочастицы небольших размеров, такие, как атомы водорода, углерода, кислорода, азота. Кристаллы многих металлов часто поглощают большое количество указанных примесей. Например, количество водорода, поглощенного палладием или цирконием, обычно настолько велико, что его атомы заполняют почти все междоузлия в кристаллах указанных металлов.

От чего зависит теплопроводность и электрическая проводимость металлов.

В отличие от полупроводников, электрическая проводимость металлов понижается с повышением температуры. Однако и в жидком ( расплавленном) состоянии металлы проводят электрический ток.

В настоящее время различия в

электрической проводимости металлов, полупроводников и изоляторов объясняют на основе квантовой теории строения кристаллических веществ или так называемой теории энергетических зон. Сущность ее состоит в следующем. Электроны ближайших к ядру энергетических уровней атомов полностью насыщают эти уровни, находятся в устойчивых состояниях и образуют так называемую заполненную валентную зону. Электрическая проводимость и теплопроводность вещества не связаны с электронами этой зоны. В электрической проводимости могут участвовать только электроны ненасыщенных энергетических уровней. При этом полосы основных и возбужденных ( периферических) энергетических уровней разделяются промежуточными свободными полосами, которые не имеют возможных для электрона квантовых состояний. Эту энергетическую зону, промежуточную между зонами основных и возбужденных уровней, называют запрещенной зоной.

Страницы: 1 2 3 4

www.ngpedia.ru

Удельное электрическое сопротивление стали

Многие в курсе, что заземление это соединение корпусов приборов и других железок со специальной конструкцией , вкопанной в грунт. Оно призвано замкнуть опасное напряжение на ноль подстанции и не дать ему добраться до вашего тела. Но как именно оно это делает? Конечно, земля это не изолятор — в ней есть жидкость и растворы разных веществ, способных проводить ток. Но расстояние от места заземления до, собственно, подстанции иногда измеряется десятками километров — как ток может дойти так далеко по такому плохому проводнику? Читайте дальше — мы всё вам расскажем! Главный фактор , который обеспечивает работоспособность заземления — бесконечно большое сечение грунта. Представьте себе плохой проводник, например графит. Если сравнить его с медным проводником той же толщины, он проводит ток хуже в ! А теперь, мысленно начнём увеличивать сечение графитового проводника.

Электропроводность и носители тока [ править | править код ]

Электропроводность всех веществ связана с наличием в них носителей тока (носителей заряда) — подвижных заряженных частиц (электронов, ионов) или квазичастиц (например, дырок в полупроводнике), способных перемещаться в данном веществе на большое расстояние, упрощенно можно сказать, что имеется в виду что такая частица или квазичастица должна быть способна пройти в данном веществе сколь угодно большое, по крайней мере макроскопическое, расстояние, хотя в некоторых частных случаях носители могут меняться, рождаясь и уничтожаясь (вообще говоря, иногда, возможно, и через очень небольшое расстояние), и переносить ток, сменяя друг друга .

Поскольку плотность тока определяется формулой

j → = q n v → c p . >=qn>_> для одного типа носителей, где q

— заряд одного носителя,n — концентрация носителей,vср. — средняя скорость их движения,

j → = ∑ i q i n i v → i c p . >=sum _q_n_>_> для более чем одного вида носителей, нумеруемых индексомi , принимающим значение от 1 до количества типов носителей, у каждого из которых может быть свой заряд (отличающийся величиной и знаком), своя концентрация, своя средняя скорость движения (суммирование в этой формуле подразумевается по всем имеющимся типам носителей),

то, учитывая, что (установившаяся) средняя скорость каждого типа частиц при движении в конкретном веществе (среде) пропорциональна приложенному электрическому полю (в том случае, когда движение вызвано именно этим полем, что мы здесь и рассматриваем):
