Сила и плотность тока. линии тока

Виды электротока, условия протекания

Частицы, несущие заряд, могут перемещаться в толще проводника беспорядочно или целенаправленно двигаться в определенном направлении. Во втором случае говорят о наличии электрического тока. Основная его характеристика – наличие вектора перемещения. Вектор токового движения идентичен направлению заряженных частиц.

Важно! Токовый ход может быть постоянным и переменным. В первом случае поток частиц перемещается четко в одном направлении по прямой, без колебаний и возмущений

Во втором – имеют место синусоидальные колебания с определенной частотой. Для трансформации (выпрямления) переменного электротока применяют специальные устройства. Вообще для существования константного тока требуется, чтобы с одного конца проводникового элемента все время имел место избыток отрицательно заряженных частиц, а со второго – дефицит. Также требуется сила, которая будет эти заряды перемещать.

Переменный ток, в противоположность постоянному, не требует соблюдения полярности. В отличие от постоянного, он имеет частоту – так называется количество смен направления перемещения частиц за единицу времени. В стандартной бытовой сети число таких смен равно 50 в секунду. Различные приборы, питающиеся от аккумуляторных элементов и батарей, а также бытовая техника, ноутбуки, стационарные компьютеры потребляют постоянный электроток. Сама батарея является генератором постоянного токового хода, но его можно инвертировать в переменный с помощью специальных устройств.

Ток, вызываемый электрополем, принято называть током проводимости. Элементарные частицы, переносящие заряд, отличаются у разных типов проводниковых материалов. В случае металлических элементов это свободные электроны, у части полупроводниковых материалов – целенаправленно движущиеся ионы. В электролитах (в том числе применяемых в аккумуляторных батареях) ионы с плюсовым и минусовым зарядами движутся в разные стороны. Последнее характерно для всех проводников, представляющих собой жидкости.

В конвекционном электротоке электроны перемещаются под действием инерции. Еще одна разновидность тока – протекающий в вакуумных условиях (такое явление применяется в электронных лампочках). Основными характеристиками электротока являются сила и плотность тока.

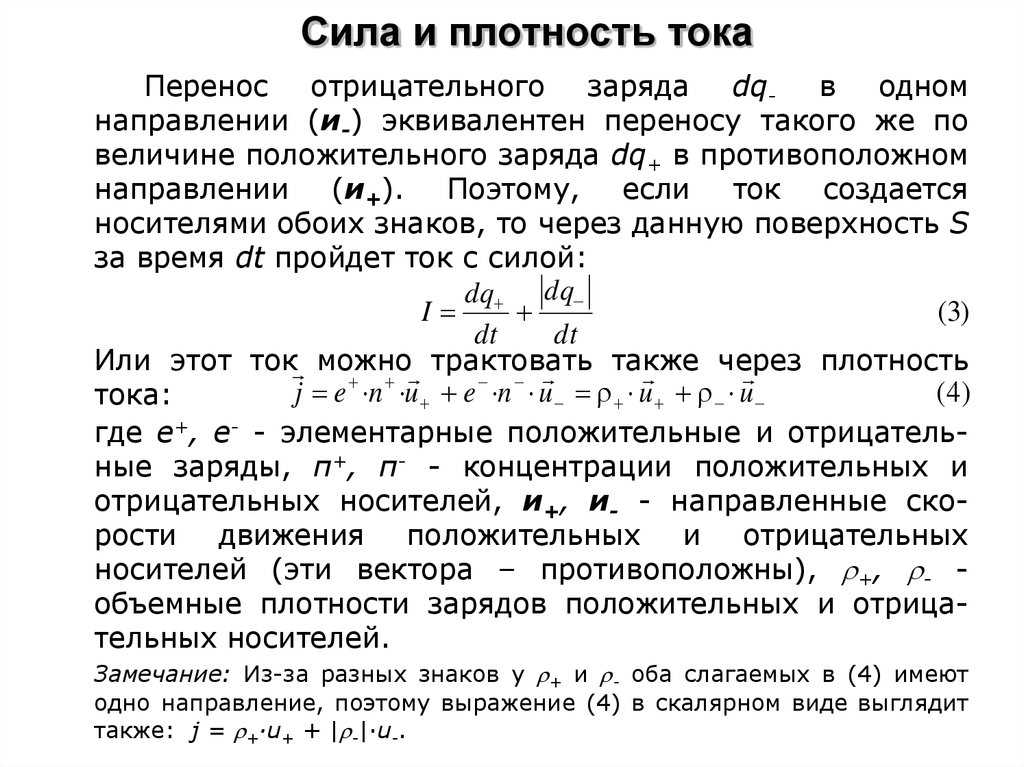

Сила тока — поток плотности тока

Рассмотрим теперь общий случай упорядоченного движения заряженных частиц в проводящей среде. Носители тока являются микроскопическими частицами, совершающими беспорядочное тепловое движение. При этом каждая частица в данное мгновение имеет свою скорость. Пусть в некотором физически бесконечно малом объеме dV проводника содержится dN носителей тока. Средней скоростью упорядоченного движения этих частиц называется вектор и, определяемый формулой

где Vi — скорость одной из частиц, содержащихся в объеме dV. i — номер частицы. Вектор и можно определить таким образом для любой точки пространства внутри проводника, т.е. объем dV можно расположить в любом месте проводника. Иначе говоря, вектор средней скорости есть функция точки пространства. Кроме этого, средняя скорость может изменяться со временем: и = и(*, г). Когда частицы движутся совершенно беспорядочно, их средняя скорость равна нулю. Если же заряженные частицы движутся преимущественно в одном направлении, то и ф 0, т.е. по проводнику идет электрический ток.

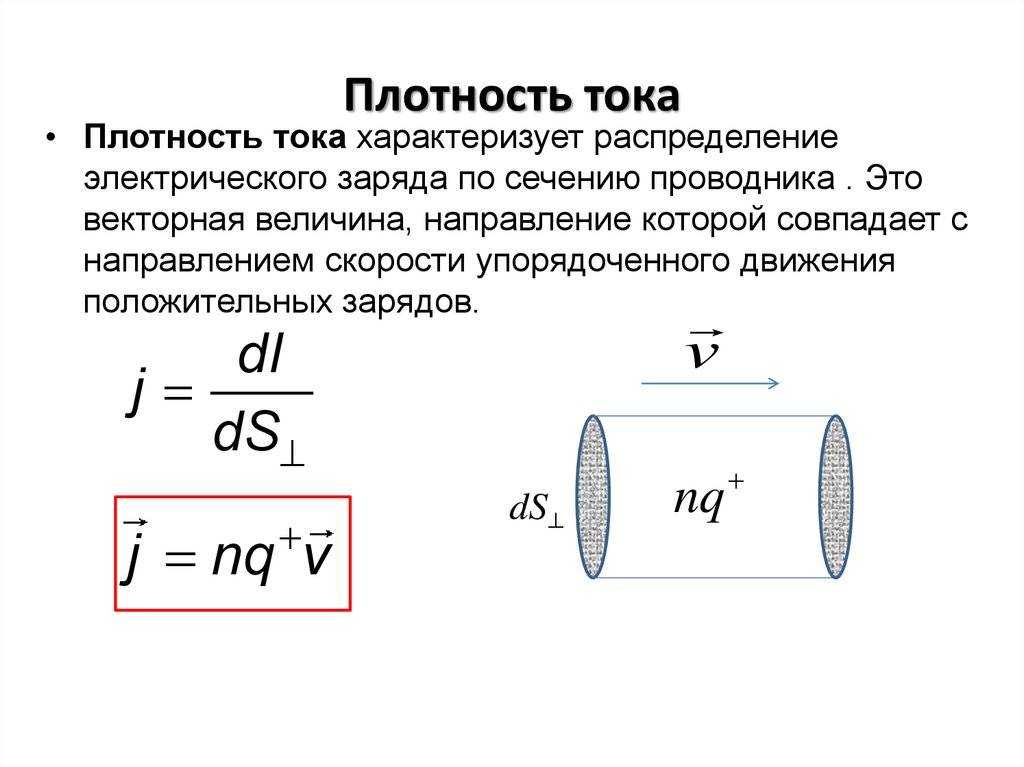

Плотностью электрического тока называют вектор

где qi — заряд частицы под номером i, заключенной в объеме dV. Плотность тока в различных малых объемах dV проводника может принимать различные значения и может изменяться с течением времени:

В том случае, когда все носители тока имеют одинаковые заряды: qi = Я, формула (4.32) принимает вид

— концентрация носителей тока. Объемная плотность д свободных зарядов связана с концентрацией носителей тока соотношением

Поэтому формулу (4.34) можно записать так:

Пусть в пространстве, заполненном проводящей средой, по которой течет электрический ток, задано векторное поле j = j(t, г), описывающее этот ток. Линиями тока называются линии, касательные к которым в каждой точке пространства совпадают но направлению с вектором плотности тока. Построим внутри проводника с током произвольный замкнутый контур С. Проведем через каждую точку этого контура линию тока. Образованная этими линиями поверхность называется трубкой линий тока, а объем внутри этой поверхности — трубкой тока (рис. 4.8).

Рис. 4.8. Линии тока и трубка тока „ _а^ ЧС ‘

К определению силы тока

Произведем сечение ’’узкой” трубки тока некоторой поверхностью S (рис. 4.9). Пусть dS есть площадь сечения, а п — единичный вектор, перпендикулярный к поверхности 5. Выясним физический смысл потока вектора плотности тока через элемент поверхности

где dS = ndS — векторный элемент поверхности S. При помощи формулы (4.35) это равенство можно записать так:

где в — угол между вектором плотности тока и нормалью к поверхности, dt — произвольный интервал времени. Построим еще одно сечение dS трубки тока, которое находится на расстоянии и dt от сечения dS. Объем части трубки тока между этими сечениями, т.е. объем цилиндра, равен и dt cos в dS. Предположим, что электрический ток создается движением положительных зарядов. Эти заряды сначала протекают через сечение dS_0> а затем — через dS. Произведение и dt есть среднее расстояние, которое преодолевает носитель тока за время dt_> двигаясь вдоль линии тока. Поэтому все носители тока, которые имелись внутри трубки тока между сечениями dS и dS в некоторый момент времени, спустя время dt окажутся за сечением dS. При этом они перенесут через сечение dS свой электрический заряд, который равен произведению плотности заряда д на объем той части трубки тока, где находились эти частицы. Таким образом, выражение (4.37) есть электрический заряд dQ, протекающий за время dt через элемент поверхности площадью dS:

Отношение заряда, протекающего через некоторую поверхность, ко времени протекания есть сила тока. Согласно этому определению величина dl в формулах (4.36) и (4.37) есть сила тока, протекающего через элемент поверхности dS:

Заряд, протекающий за некоторое время через поверхность 5, равен сумме зарядов, протекающих за это время через различные элементы поверхности. Поэтому сила тока /, протекающего через поверхность 5, будет равна сумме сил токов dl через элементы этой поверхности, т.е. будет равна потоку вектора плотности тока:

По определению заряд dQ, протекающий через поверхность S за время dt равен произведению силы тока на это время:

Плотность тока в электротехнике и электронике

Высокая линейная плотность тока в проводах приводит к неприятным последствиям. Все проводники электрического тока имеют конечное сопротивление, из-за которого при протекании тока они нагреваются и рассеивают энергию в форме тепла. В связи с этим плотность тока должна поддерживаться невысокой, чтобы проводник при эксплуатации не нагревался выше допустимой температуры и, тем более, не расплавлялся.

Микропроцессор Pentium P54CS содержит 3,3 миллиона транзисторов на кристалле площадью 90 кв. миллиметров или около 40 тысяч транзисторов на квадратный миллиметр

Линейная плотность тока широко используется при расчете и конструировании электронных и электрических систем. Она важна, например, при расчете интегральных микросхем, плотность элементов которых (количество элементов на единицу объема) постоянно повышается. Несмотря на то, что каждый элемент потребляет весьма малые токи, плотности тока в микросхеме могут быть очень высокими для достижения максимально возможного количества элементов в одной микросхеме.

Например, в выпущенном в 1971 году четырехбитном микропроцессоре Intel 4004 было всего 2300 транзисторов на кристалле площадью 3х4 мм или 12 кв. мм, что составляло всего около 200 транзисторов на квадратный миллиметр. Для сравнения, в выпущенном в 2013 году 12-ядерном микропроцессоре Power8 4,2 миллиарда транзисторов располагаются на кристалле размером 650 кв. мм.

Катушки магнитных антенн радиовещательных приемников средневолнового и длинноволнового диапазонов обычно наматывают литцендратом в шелковой или иной изоляции для уменьшения потерь, связанных со скин-эффектом

На переменном токе, особенно на высоких частотах, проводящая зона проводов находится только в их поверхностном слое, в результате чего увеличивается плотность тока в проводах, что приводит к потерям энергии на нагрев или даже на расплавление провода. Это явление уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводника называется скин-эффектом или поверхностным эффектом.

Для уменьшения потерь на высоких частотах проводники покрывают серебром или золотом — материалами с малым удельным сопротивлением. Также часто вместо одного толстого провода используют несколько (от трех до тысячи и более) изолированных тонких проводов (литцендрат). В частности, именно литцендратом наматывают катушки индуктивности в индукционных печах.

Чем большая достигнута плотность больших интегральных микросхем, тем более заметен этот эффект. В результате электромиграции может произойти как полное разрушение проводника, так и возникнуть новый проводник там, где его не должно быть, то есть происходит короткое замыкание. Таким образом, повышенная плотность тока приводит к уменьшению надежности интегральных схем.

Термин «плотность тока» или, более конкретно, поверхностная плотность тока в мА/см², вырабатываемая единичной площадью фотоэлемента солнечной батареи, часто используется в описании характеристик солнечных батарей

Плотность тока короткого замыкания фотоэлемента является важной характеристикой эффективности преобразования солнечной энергии в электрическую

Такой подход полезен для сравнения солнечных батарей различных изготовителей. В то время, как напряжение солнечной батареи определяется количеством индивидуальных фотоэлементов, ток, отдаваемый батареей, зависит главным образом от площади поверхности батареи, освещаемой солнечным светом, и эффективности фотоэлементов.

Фотоэлементы часто выпускаются размером 100×100 мм = 100 см² и позволяют получить ток 3,5 А или плотность тока 3,5 : 100 = 35 мА/см² от каждого фотоэлемента. Отметим, что определение поверхностной плотности тока в фотоэлементах отличается от приведенного выше определения поверхностной плотности тока.

Хромированная душевая головка; поверхность пластмассы вначале покрывается в гальванической ванне слоем меди, затем никеля и последним наносится слой хрома

Плотность тока является одной из основных характеристик, определяющих качество изделий с гальваническим покрытием хромом и другими металлами. При хромировании на изделие из металла или пластмассы наносится тонкий слой хрома, который обладает декоративными свойствами и высокой стойкостью к коррозии. Хромирование используется также для увеличения твердости и износостойкости поверхностей и для уменьшения трения и повышения стойкости к коррозии в парах трения, работающих в жестких условиях. Также хромирование применяется для наращивания изношенных поверхностей деталей с целью восстановления их исходных размеров.

Допустимая плотность тока для медного провода

Подключение счетчика через трансформаторы тока

При создании сетей в современных объектах недвижимости предпочитают использовать именно такие проводники. При одинаковом сечении они меньше перегреваются, по сравнению с алюминиевыми аналогами. В многожильном исполнении медные кабели хорошо подходят для создания сетевых соединительных шнуров, удлинителей. Их можно использовать для создания поворотов с малым радиусом.

Тепловой нагрев

Для расчета количества тепла (Q), выделяемого проводником, пользуются формулой I*2*R*t, где:

• I – сила тока, в амперах;
• R – сопротивление одного метра медного проводника;
• t – время испытания в определенных условиях.

Рассеивание тепла при работе кабеля

Тонкие проводники эффективно отдают тепловую энергию окружающей среде. На процесс оказывают существенное влияние конкретные условия. Как отмечено выше, контакт оболочки с водой существенно улучшает охлаждение.

По мере увеличения сечения часть энергии расходуется для нагрева прилегающих слоев. Этим объясняется постепенное снижение допустимой плотности тока в расчете на единицу площади.

Распределение температур в кабельной продукции

На рисунке хорошо видно, как при уменьшении изоляционного слоя улучшается теплоотдача.

Падение напряжения

Этот параметр несложно рассчитать по закону Ома (U=R*I) с учетом электрического сопротивления соответствующего материала. Удельное значение для меди берут 0,0175 Ом *мм кв./ метр. С помощью формул вычисляют на участке определенной длины падение напряжения. При сечении 1,5 мм кв. на каждый метр потери составят 0,01117 Вольт.

Допустимая плотность тока

Этот относительный параметр показывает разрешенный нормативами ток на один мм кв. площади сечения. Отмеченные выше тенденции по изменению теплоотдачи при увеличении размеров проводника подтверждаются расчетами и данными лабораторных испытаний.

Таблица допустимых значений плотности тока для разных условий в медном проводнике

Поперечное сечение, мм кв.	Ток (А)/ Плотность тока (А/ мм кв.)
Для трассы в здании	Монтаж на открытом воздухе
6	73/ 12,2	76/ 12,6
10	103/ 10,3	108/ 10,8
25	165/ 6,6	205/ 8,2
50	265/ 5,3	335/ 6,7

Пути повышения допустимого тока

Существенное значение имеют действительные условия эксплуатации трассы электроснабжения, трансформаторов, установок. Снизить рассматриваемые нагрузки можно с помощью хорошей вентиляции, естественной или принудительной. Хороший отвод тепла получится с применением перфорированных металлических коробов, которые не затрудняют прохождение конвекционных потоков и одновременно выполняют функции радиатора.

В некоторых ситуациях пригодится квалифицированно составленный временной график. Стиральная машина при нагреве воды и в режиме сушки потребляет много электроэнергии. Ее можно настроить на автоматическое выполнение рабочих операций в ночные часы. Если снабжающие организации предлагают соответствующую тарификацию, получится дополнительная экономия денежных средств.

Вентилятор обеспечивает эффективное охлаждение проводников, которые установлены в микроволновой печи

Допустимый ток и сечение проводов

Лучшие показатели теплообмена при остальных равных условиях характерны для проводников с относительно меньшей площадью поперечного сечения.

Таблица токовых параметров для кабелей с медными жилами

Сечение, мм кв.	Плотность тока, А/ мм кв.	Ток, А
1	15	15
1,5	13,3	20
2,5	10,8	27
16	5,7	92
25	4,9	123

Что такое ток, напряжение и сопротивление

Электрический ток ( I ) – это упорядоченное движение заряженных частиц. Первая мысль, которая приходит в голову из школьного курса физики – движение электронов. Безусловно. Однако электрический заряд могут переносить не только они, а, например, еще ионы, определяющие возникновение электрического тока в жидкостях и газах. Хочу предостеречь также от сравнения тока с протеканием воды по шлангу. (Хотя при рассмотрении Закона Кирхгофа такая аналогия будет уместна). Если каждая конкретная частица воды проделывает путь от начала до конца, то носитель электрического тока так не поступает.

Если уж нужна наглядность, то я бы привел пример переполненного автобуса, когда на остановке некто, втискиваясь в заднюю дверь, становится причиной выпадения из передней менее удачливого пассажира. Условиями возникновения и существования электрического тока являются:

• Наличие свободных носителей заряда
• Наличие электрического поля, создающего и поддерживающего ток.

Будем считать, что теперь про электрический ток Вы знаете все. Это, конечно, шутка. Тем более что еще ничего не сказано про электрическое поле, которое у многих ассоциируется с напряжением, что не верно. Электрическое поле – это вид материи, существующей вокруг электрически заряженных тел и оказывающее на них силовое воздействие. Опять же, обращаясь к знакомому со школы “одноименные заряды отталкиваются, а разноименные притягиваются” можно представить электрическое поле как нечто это воздействие передающее.

Это поле, равно как любое другое непосредственно ощутить нельзя, но существует его количественная характеристика – напряженность электрического поля.

Существует множество формул, описывающих взаимосвязь электрического поля с другими электрическими величинами и параметрами. Я ограничусь одной, сведенной к примитиву: E=Δφ. Здесь:

• E – напряженность электрического поля. Вообще это величина векторная, но я упростил все до скаляра.
• Δφ=φ1-φ2 – разность потенциалов (рисунок 1).

Поскольку условием существования тока является наличие электрического поля, то его (поле) надо каким либо образом создать. Хорошо знакомые опыты электризации расчески, натирания тканью эбонитовой палочки, верчения ручки электростатической машины по вполне очевидным причинам на практике неприемлимы.

Электролиз в домашних условиях

Поэтому были изобретены устройства, способные обеспечивать разность потенциалов за счет сил неэлектростатического происхождения (одно из них – хорошо всем известная батарейка), получившие название источник электродвижущей силы (ЭДС), которая обозначается так: ε. Физический смысл ЭДС определяется работой, которую совершают сторонние силы, перемещая единичный заряд, но для того, чтобы получить первоначальное понятие что такое электрический ток, напряжение и сопротивление нам не нужно подробное рассмотрение этих процессов в интегральной и иных не менее сложных формах.

Напряжение ( U )

Наотрез отказываюсь продолжать заморачивать Вам голову сугубо теоретическими выкладками и даю определение напряжения как разности потенциалов на участке цепи: U=Δφ=φ1-φ2, а для замкнутой цепи будем считать напряжение равным ЭДС источника тока: U=ε. Это не совсем корректно, но на практике вполне достаточно. Сопротивление ( R ) – название говорит само за себя – физическая величина, характеризующая противодействие проводника электрическому току. Формула, определяющая зависимость напряжения, тока и сопротивления называется закон Ома. Этот закон рассматривается на отдельной странице этого раздела.

Будет интересно Что такое короткое замыкание

Кроме того, сопротивление зависит от ряда факторов, например, материала проводника. Данные эти справочные, приводятся в виде значения удельного сопротивления ρ, определяемого как сопротивление 1 метра проводника/сечение. Чем меньше удельное сопротивление, тем меньше потери тока в проводнике.

Источники электрической энергии

Соответственно сопротивление проводника длиной L и площадью сечения S, будет составлять R=ρ*L/S. Непосредственно из приведенной формулы видно, что сопротивление проводника также зависит от его длины и сечения. Температура тоже оказывает влияние на сопротивление. Несколько слов про единицы измерения тока, напряжения, сопротивления. Основные единицы измерения этих величин следующие:

• Ток – Ампер (А)
• Напряжение – Вольт (В)
• Сопротивление – Ом (Ом).

Это единицы измерения интернациональной системы (СИ) не всегда удобны. На практике применяются из производные (милиампер, килоом и пр.). При расчетах следует учитывать размерность всех величин, содержащихся в формуле. Так, если Вы, в законе Ома умножите ампер на килоом, то напряжение получите совсем не вольтах.

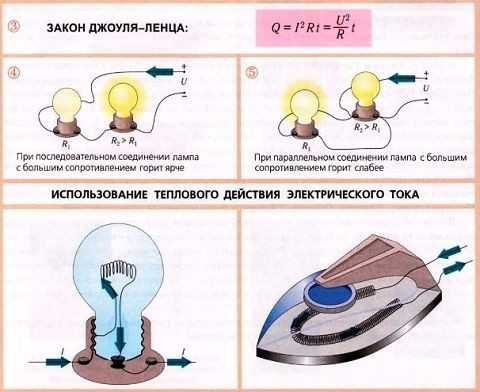

Закон джоуля Ленца формула и определение

Согласно закону джоуля Ленца, электрический ток, проходящий по проводнику, сопровождается количеством теплоты, прямо пропорциональным квадрату тока и сопротивлению, а также времени течения этого тока по проводнику.

В виде формулы закон Джоуля-Ленца выражается следующим образом:

Q = I 2 Rt,

в которой Q отображает количество выделенной теплоты, I – силу тока, R – сопротивление проводника, t – период времени. Величина “к” представляет собой тепловой эквивалент работы и применяется в тех случаях, когда количество теплоты измеряется в калориях, сила тока – в амперах, сопротивление – в Омах, а время – в секундах. Численное значение величины к составляет 0,24, что соответствует току в 1 ампер, который при сопротивлении проводника в 1 Ом, выделяет в течение 1 секунды количество теплоты, равное 0,24 ккал. Поэтому для расчетов количества выделенной теплоты в калориях применяется формула Q = 0,24I 2 Rt.

При использовании системы единиц СИ измерение количества теплоты производится в джоулях, поэтому величина “к”, применительно к закону Джоуля-Ленца, будет равна 1, а формула будет выглядеть: Q = I 2 Rt. В соответствии с законом Ома I = U/R. Если это значение силы тока подставить в основную формулу, она приобретет следующий вид:

Q = (U 2 /R)t.

Основная формула Q = I 2 Rt очень удобна для использования при расчетах количества теплоты, которое выделяется в случае последовательного соединения. Сила тока во всех проводниках будет одинаковая. При последовательном соединении сразу нескольких проводников, каждый из них выделит столько теплоты, которое будет пропорционально сопротивлению проводника. Если последовательно соединить три одинаковые проволочки из меди, железа и никелина, то максимальное количество теплоты будет выделено последней. Это связано с наибольшим удельным сопротивлением никелина и более сильным нагревом этой проволочки.

При параллельном соединении этих же проводников, значение электрического тока в каждом из них будет различным, а напряжение на концах – одинаковым. В этом случае для расчетов больше подойдет формула Q = (U 2 /R)t. Количество теплоты, выделяемое проводником, будет обратно пропорционально его проводимости. Таким образом, закон Джоуля – Ленца широко используется для расчетов установок электрического освещения, различных отопительных и нагревательных приборов, а также других устройств, связанных с преобразованием электрической энергии в тепловую.

Использование плотности тока на практике

Очень часто возникает вопрос о возможности использования конкретного провода для тех или иных целей. То есть, способен ли он выдержать определенную нагрузку

В этих случаях, очень важно определить плотность электротока с допустимой величиной

Данный показатель очень важен, поскольку в каждом проводнике возникает сопротивление току, протекающему через него. Происходят потери тока, из-за чего проводник начинает нагреваться. При слишком больших потерях, наступает критическое нагревание, вызывающее расплавление проводника. Чтобы исключить подобные ситуации, каждому прибору или потребителю устанавливается наиболее оптимальная плотность тока, формула которой позволит рассчитать нужное сечение провода.

Когда возникает необходимость выбрать нужное сечение провода или кабеля, необходимо учитывать допустимое значение плотности электротока. Для практических расчетов во время проектирования используются специальные таблицы и формулы, позволяющие получить желаемый результат.

Для разных металлов существуют различные значения плотности. В настоящее время используются только медные провода, в которых плотность электротока не должна превышать 6-10 А/мм2. Это особенно актуально для долговременной эксплуатации, когда проводке обеспечивается облегченный режим. Допускается эксплуатация и при повышенных нагрузках, только на очень короткое время.

Плотность энергии магнитного поля

Формула удельного сопротивления

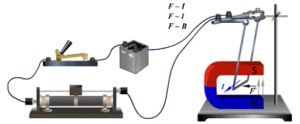

Правило левой руки: применение правила Буравчика, формулы, примеры задач

Использование плотности тока на практике

Очень часто возникает вопрос о возможности использования конкретного провода для тех или иных целей. То есть, способен ли он выдержать определенную нагрузку

В этих случаях, очень важно определить плотность электротока с допустимой величиной

Данный показатель очень важен, поскольку в каждом проводнике возникает сопротивление току, протекающему через него. Происходят потери тока, из-за чего проводник начинает нагреваться. При слишком больших потерях, наступает критическое нагревание, вызывающее расплавление проводника. Чтобы исключить подобные ситуации, каждому прибору или потребителю устанавливается наиболее оптимальная плотность тока, формула которой позволит рассчитать нужное сечение провода.

Когда возникает необходимость выбрать нужное сечение провода или кабеля, необходимо учитывать допустимое значение плотности электротока. Для практических расчетов во время проектирования используются специальные таблицы и формулы, позволяющие получить желаемый результат.

Для разных металлов существуют различные значения плотности. В настоящее время используются только медные провода, в которых плотность электротока не должна превышать 6-10 А/мм2. Это особенно актуально для долговременной эксплуатации, когда проводке обеспечивается облегченный режим. Допускается эксплуатация и при повышенных нагрузках, только на очень короткое время.

Плотность энергии магнитного поля

Формула удельного сопротивления

Правило левой руки: применение правила Буравчика, формулы, примеры задач

Что такое ток смещения

Определение

Ток смещения или абсорбционный ток — величина, которая прямо пропорциональна скорости изменения электрической индукции.

Каждому переменному магнитному полю свойственно вихревое электрическое поле. Проводя исследования разных электромагнитных процессов, Дж. К. Максвелл определил существование обратного явления, когда электрическое поле, изменяясь, приводит к появлению вихревого магнитного поля.

Данное утверждение является одним из основных в теории Максвелла. Известно, что магнитное поле является признаком любого тока. Основываясь на данном факте, ученый определил переменное электрическое поле, как ток смещения. При измерении он будет отличаться от тока проводимости, который представляет собой следствие движения заряженных частиц в виде электронов и ионов.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Токи смещения можно наблюдать только тогда, когда электрическое смещение \(\vec{D}\) переменно, то есть наблюдают его колебания. Объемную плотность тока в этом случае можно измерить и рассчитать по формуле:

\(\vec{j}=\frac{d\vec{D}}{dt}\)

Вывод данного физического содержания теории Максвелла о токах смещения позволяет утверждать, что переменные электрические поля являются источниками переменных магнитных полей. Следует отметить, что для определения плотности тока смещения используют производную вектора \(\vec{D}\)

Ток смещения в диэлектрике

Вектор электрической индукции измеряется по формуле:

\(\vec{D}=\varepsilon _{0}\vec{E}+\vec{P}\)

Где \(\varepsilon _{0}\) — электрическая постоянная, \(\vec{E}\) — вектор напряженности, \(\vec{P}\) — вектор поляризации.

Уравнение для тока смещения будет иметь следующий вид:

\(\vec{j}=\varepsilon _{0}\frac{d\vec{E}}{dt}+\frac{d\vec{P}}{dt}\)

Где \(\frac{d\vec{P}}{dt}\) — плотность тока поляризации.

Токи поляризации являются следствием движения связанных заряженных частиц, которые не обладают принципиальными отличиями по сравнению со свободными зарядами. Основываясь на данном факте, можно объяснить порождение магнитного поля токами поляризации. Принципиальной новизной отличается вторая часть уравнения тока смещения:

\(\varepsilon _{0}\frac{d\vec{E}}{dt}\)

Данная формула не обладает связью с перемещением заряженных частиц, но также формирует магнитное поле. Можно сделать вывод, что в вакуумной среде любое изменение электрического поля по времени является причиной образования магнитного поля.

Нужно обратить внимание на то, что определение тока смещения для диэлектриков имеет какое-то обоснование, так как в них действительно можно наблюдать смещение зарядов в атомах и молекулах. Но этот термин применяют и к вакууму, в котором отсутствуют заряды, а, следовательно, и их смещение

Полный ток

При наличии в проводнике переменного тока, внутри него будет образовано переменное электрическое поле. Таким образом, проводник будет вмещать в себе ток проводимости (j) и ток смещения. Магнитное поле проводника рассчитывают, как сумму вышеуказанных токов, то есть полный ток:

\(\vec{j_{p}}=\vec{j}+\frac{d\vec{D}}{dt}\)

Роль данных слагаемых определяется двумя факторами:

• электропроводность вещества;
• частота переменного тока.

В зависимости от перечисленных характеристик можно наблюдать следующие процессы:

1. Вещества с хорошей проводимостью такие, как металлы, при низкой частоте переменного тока: плотность тока смещения обладает небольшой мощностью, в то время как ток проводимости достаточно велик. В данной ситуации током смещения целесообразно пренебречь по сравнению с током проводимости.
2. В веществах, для которых характерно высокое сопротивление, то есть изоляторах, при токе с большой частотой ведущая роль отведена току смещения. В этом случае в уравнении для общего тока слагаемые могут обладать одинаковыми или противоположными знаками.

Поэтому величина полного тока может быть меньше, либо превышать ток проводимости, а также равняться нулю. Таким образом, в общем случае переменных токов полный ток определяет магнитное поле. При размыкании контура на концах проводника наблюдают обрыв только тока проводимости. В диэлектрике между концами проводника возникает ток смещения, замыкающий ток проводимости. В итоге, из понятия электрического тока, как полного тока, вытекает утверждение, что в природе все токи замкнуты.

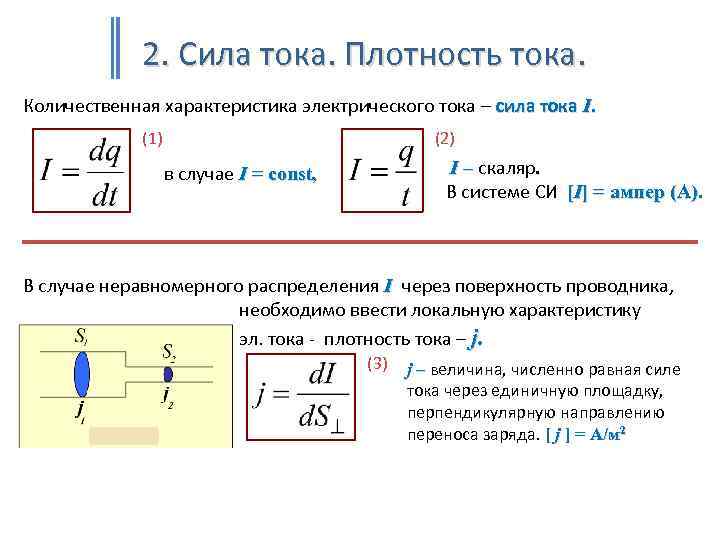

2.Плотность тока и сила тока

Для характеристики постоянного тока вводят две физические величины: векторную – плотность тока и скалярную – сила тока.

Определение: Плотностью тока называется физическая величина, определяющая заряд, прошедший через площадку dS за время dt следующим образом.

Пусть все частицы одинаковые и имеют заряд q и скорость υ, которая называется средней или упорядоченной или
дрейфовой скоростью.

Определение: Силой тока называется поток плотности тока через какую-либо поверхность.

Силу тока можно определять как заряд, прошедший через поперечное сечение проводника за время Δt. Данное
выражение используется для определения единицы заряда.
