Схема подключения счетчика меркурий 230 через трансформаторы тока

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция

В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
Устанавливается оборудование на стене в специально отведенном для него месте

Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям

В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

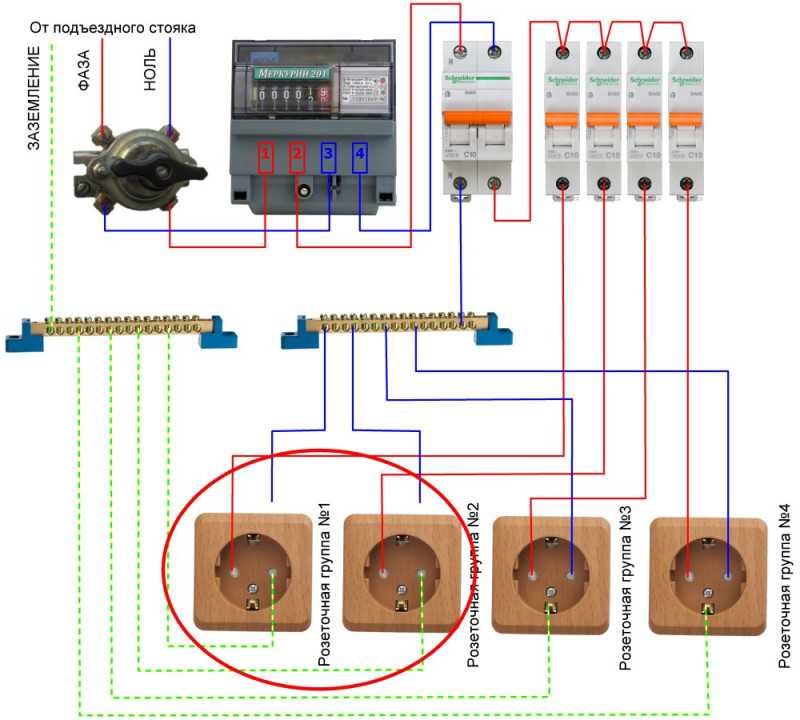

Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель

Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия

Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Интерфейс

Подключить счетчик «Меркурий-230» АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.

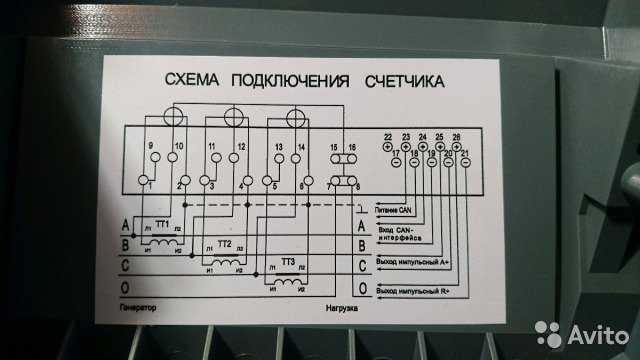

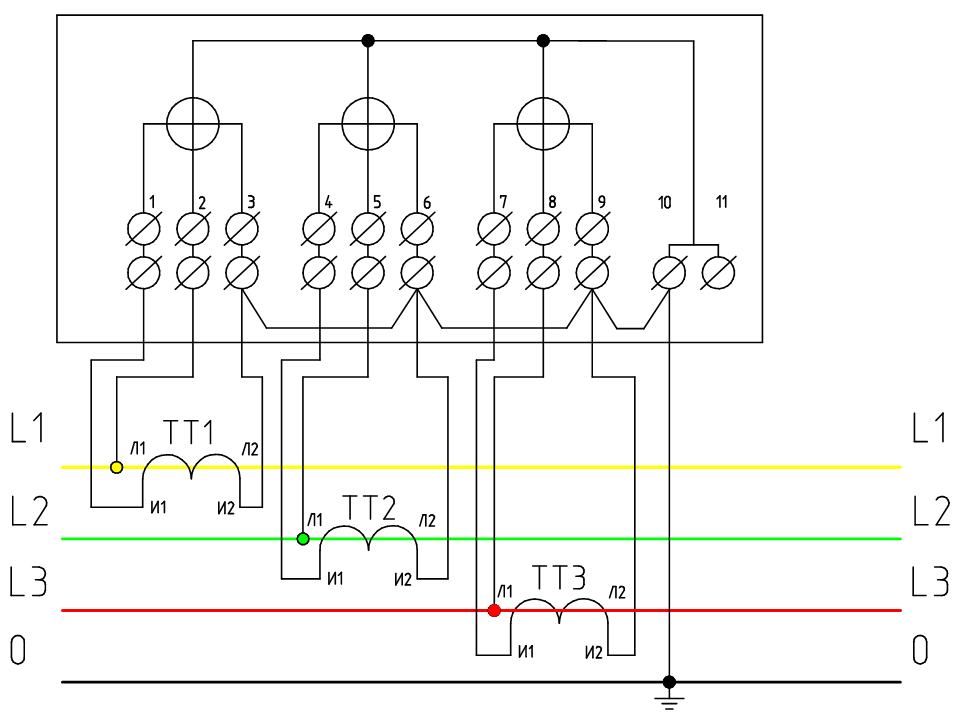

Десятипроводная схема подключения считается наиболее распространенной. Главным ее преимуществом следует назвать наличие измерительных и силовых цепей. Недостатком такого варианта подключения является большое количество используемых проводов.

Последовательность подключения счетчика и трансформаторов выглядит так:

Клемма №1 — вход «A».
Клемма №2 — вход конца измерительной обмотки «A».
Клемма №3 — выход «A».
Клемма №4 — вход «B».
Клемма №5 — вход конца измерительной обмотки «B».
Клемма №6 — выход «B».
Клемма №7 — вход «C».
Клемма №8 — вход конца измерительной обмотки «C».
Клемма №9 — выход «C».
Клемма №10 — вход фазы «ноль».
Клемма №11 — фаза «ноль» со стороны нагрузки.

Осуществляя установку прибора учета для подключения в разрыв цепи трансформаторов, применяют специальные клеммы, обозначаемые Л1 и Л2.

Еще один вариант подключения счетчика с использованием полукосвенной схемы — сведение трансформаторов тока в конфигурацию, напоминающую звезду. В таком случае облегчается установка прибора учета, так как для монтажа требуется меньшее количество проводов, достигается это посредством усложнения внутренней схемы. Подобные изменения никоим образом не сказываются на точности и качестве показаний.

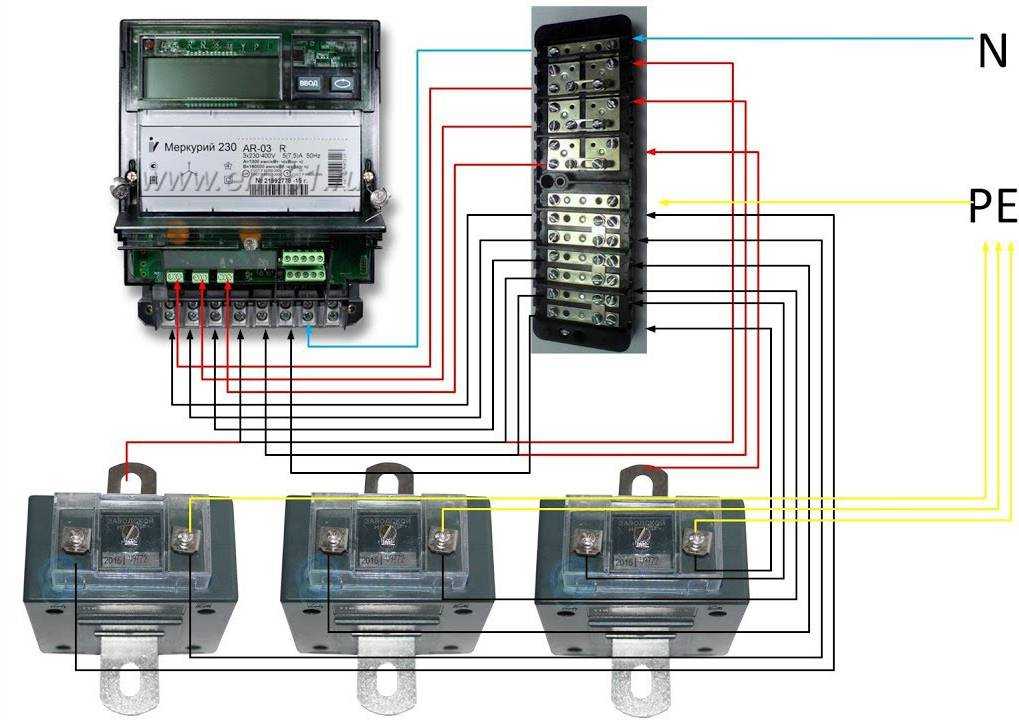

Существует еще один вариант подключения с использованием трансформаторов тока — семипроводной. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. Основным недостатком является отсутствие гальванической развязки измерительных и технологических цепей. Данная особенность делает эту схему опасной в обслуживании.

Для приборов учета, функционирующих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электрическим проводом необходимо устанавливать контактную колодку или панель, посредством которой осуществляются все необходимые соединения.

В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Наличие колодки существенно облегчает монтаж. Оборудование можно снять и заменить на другое, не отключая при этом основную линию электроснабжения.

Используемые в приборах учета измерительные трансформаторы не всегда обладают заданными параметрами. По истечении определенного времени их следует проверять.

Важно учитывать эти детали при снятии показаний. Полукосвенные схемы подключения нуждаются в дополнительном внимании

Организации сбыта предпочитают работать с устройствами прямого включения.

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий
Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.

Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО.
Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

хранение данных;
передачу данных;
ведение журнала измерений;
вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

Т1 – пиковая зона;
Т2 – ночная зона;
Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

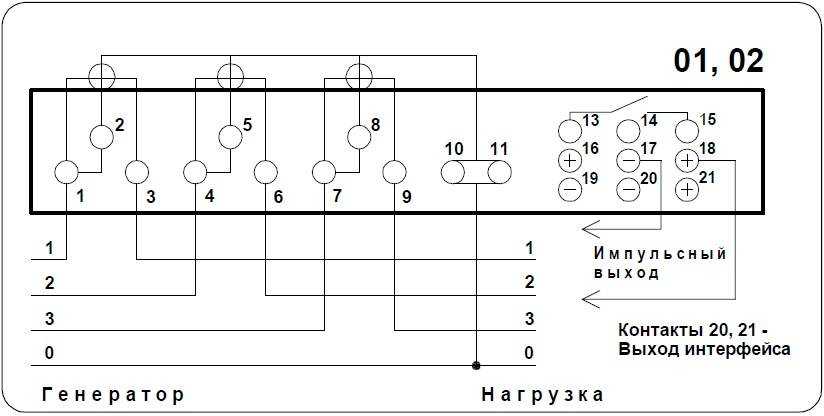

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Однотарифный однофазный счетчик электрической энергии Меркурий 201.5

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счетчика электроэнергии Меркурий 201:

датчик тока — шунт;
импульсный телеметрический выход*;
встроенный PLC-модем у модели «Меркурий 201.22 M»;
малые габариты;
безвинтовой корпус;
защита от хищения электроэнергии путём переполюсовки;
крепление на DIN-рейку;
счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию

Счетчик электрической энергии Меркурий 201.5 однофазный

При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).

Особенности конструкции электросчётчика Меркурий 201.5

1. Счетчик имеет имеет технологический запас по классу прочности.

2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).

3. Корпус, в конструкции которого не используются винты.

4. Имеется крепёж для DIN-рейки.

Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.

Выбор счетчика электроэнергии

Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.

1. По типу тока: переменный и постоянный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электронный.

4. По кол-ву фаз: одно- и трёхфазные.

Основные технические характеристики электросчетчика Меркурий 201

Наименование параметров

Меркурий
201.2	201.4	201.5	201.6	201.22	201.7	201.8
Класс точности	1.0
Номинальное напряжение, В	230
Номинальный (макс.) ток, А
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	20

Прайс-лист на установку (замену) и перепрограммирование электросчетчиков

№
Наименование работы
Ед. изм.
Цена (руб.)

1
Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного)
шт.
2000

2
Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного)
шт.
3500

3
Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В)
шт.
3200

4
Программирование тарифного расписания или переход на зимнее/летнее время
шт.
1000

5
Меркурий 200.02 (однофазный, многотарифный)
шт.
1800

6
Меркурий 230 ART-01CN (прямого включения)
шт.
4700

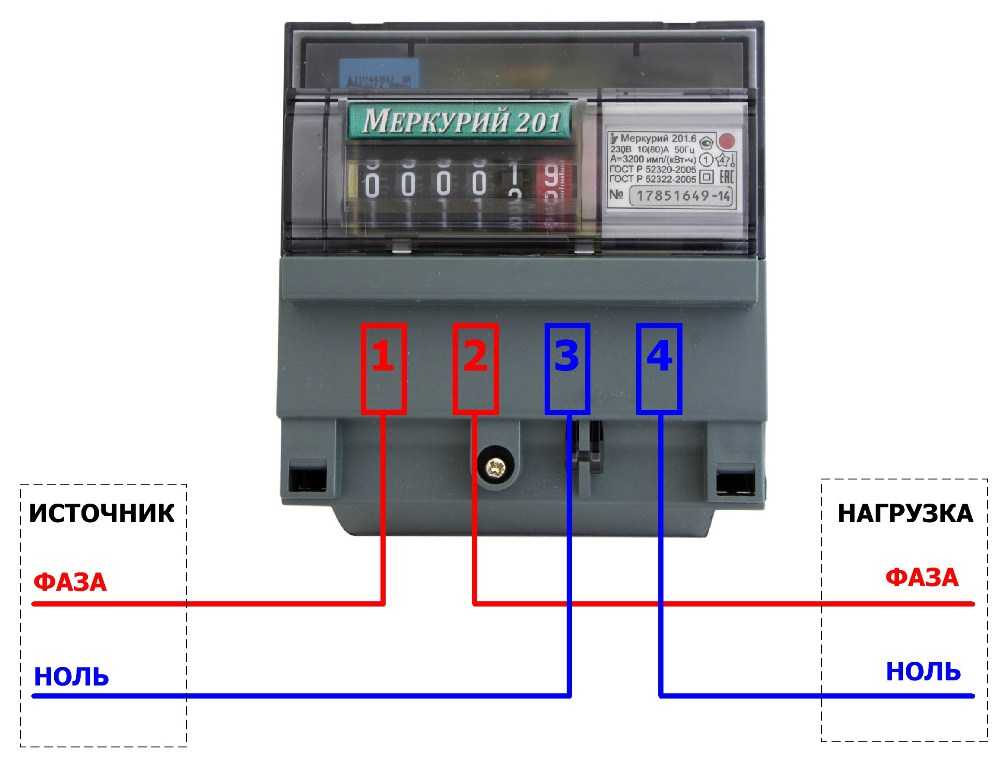

Подключение электросчетчика Меркурий 201

осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.

Подключение достаточно простое: клеммник имеет четыре контакта:

Ввод фазы 220В от магистральной линии;
Вывод фазы внутрь помещения (на автоматы защиты);
Контакт подключения нулевого провода от внешней сети;
Контакт выхода нуля к нагрузке внутри помещения.

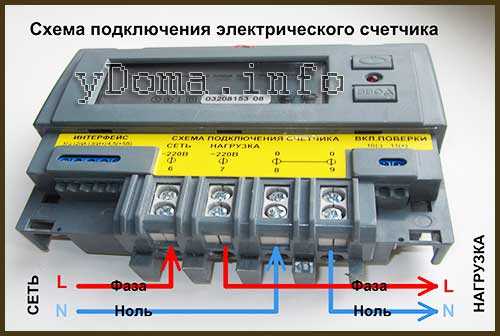

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.

Статьи

67) Китайские преобразователи USR-TCP232-304 (RS485-Ethernet)

66) GPRS канал и виртуальный COM-порт в программе TaskGroup и Конфигуратор

65) Групповой опрос трехфазных счетчиков . Роутер VR-007.4

64) Ethernet — RS485 (модель VR-008.1)

63) Схемы подключения проводных интерфейсов к электросчетчикам Меркурий

62) Опрос трехфазного счетчика Меркурий в «Умном доме». Роутер VR-007.3

61) Измерение энергии и передача показаний в «Умном доме». Роутер VR-007.

60) Групповые задачи TaskGroup 2.0.0 (инструкция и новые возможности)

59) XML80020 через TCP/IP

58) Связь с электросчетчиками Меркурий через сети 3G/4G (VR-006. Часть вторая.)

57) Связь с электросчетчиками Меркурий через сети WiFi, Ethernet или Интернет (VR-006. Часть первая.)

56) Буквы в аббревиатуре электросчетчиков Меркурий

55) Журнал событий «Дата и код перепрограммирования»

54) Отмена автоматического перевода часов в электросчетчиках Меркурий 26 октября 2014.

53) Продолжение статьи XML80020. Профиль энергии на Андроиде (часть 2).

52) Ссылки для скачивания программ электросчетчиков Меркурий

51) Инструкция на «Универсальный конфигуратор счетчиков Меркурий»

50) XML80020. Профиль энергии на Андроиде (часть 1).

49) Ошибки профиля мощности / энергии.

48) Радиомодемы — эффективный способ снятия данных с электросчетчиков.

47) Почасовой профиль мощности / энергии из Универсального конфигуратора

46) Простые адаптеры USB-RS485

45) GSM-шлюз, GSM-модем, GPRS-клиент/сервер

44) Ускоренный способ записи тарифного расписания

43) Приказ № 393-э/1 от 14 декабря 2012 года

42) Опрос электросчетчиков Меркурий по GPRS-каналу связи с динамическим IP-адресом

41) Тарифное расписание счетчиков Меркурий для энергозон (ОЭС) России.

40) Меркурий-231

39) Наладчик+ и зашифрованные адреса электросчетчиков Меркурий-200

38) Пароли, уровни доступа электросчетчиков Меркурий

37) Как изменить коэффициенты трансформации в электросчетчике?

36) Устройство сопряжения оптическое или USB-оптопорт

35) Использование лимитов. Отключение нагрузки с помощью импульсного выхода

34) Связь и связи. Преобразователи интерфейсов USB-RS485/CAN

33) Программирование электросчетчика одной кнопкой

32) Меркурий-230

31) Как можно опросить электросчетчики бесплатно

30) Проблемы с IRDA и что необходимо для опроса электросчетчиков Меркурий через инфракрасный порт

29) Изменение скорости обмена. BaudRate электросчетчиков Меркурий

28) Инструкции и руководства по эксплуатации электросчетчиков Меркурий

27) Управление нагрузкой. Загадочные названия.

26) Отмена перевода часов на зимнее/летнее время

25) Расшифровка ошибок электросчетчиков Меркурий.

24) Автоматический сбор данных со счетчиков Меркурий.

23) Контроль параметров электроэнергии.

22) Руководство по подключению и программированию счетчиков Меркурий.

21) Управление нагрузкой. Дистанционное отключение УЗО.

20) Схемы подключения электросчетчиков Меркурий к электросети

19) Как изменить сетевой адрес у электросчетчиков Меркурий

18) Меркурий-200

17) Полезная утилита

16) Программа выполнения групповых задач TaskGroup

15) Есть ли разница между конфигураторами при расчете технических потерь

14) Как правильно составить тарифное расписание

13) Программное обеспечение для конфигурирования электросчетчиков

12) Вопросы пользователей

11) Расчет технических потерь

10) Как преобразовать CAN в RS485 и наоборот

9) Проблемы подключений

Меркурий-221

7) RS485

6) Универсальный конфигуратор счетчиков Меркурий

5) Как подключить и опросить электросчетчик

4) Зачем и кому нужна программа TaskGroup

3) Есть ли вирусы в универсальном конфигураторе?

2) История

1) Достоинства и недостатки

Гарантия на прибор

Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.

Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
От распределительного щита отводятся провода к установленному электросчётчику.
Там они подключаются по стандартной схеме и надёжно фиксируются.
На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
Если всё сделано идеально, то прибор тестируется на работоспособность.
В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

Измеряют мультиметром напряжение в розетке.
Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/
